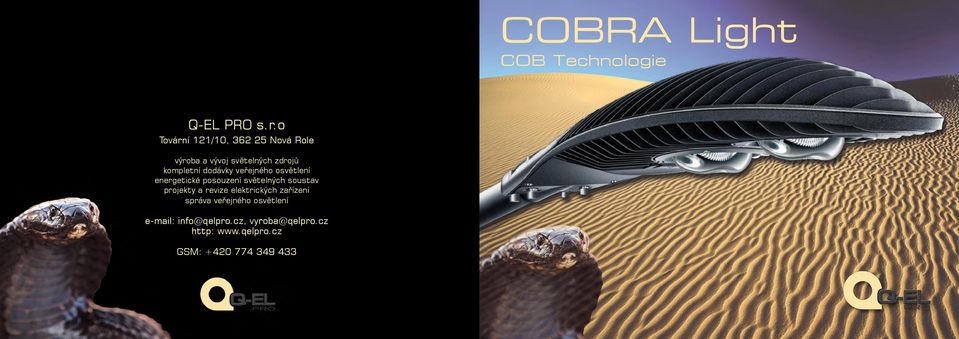

1 RA Light Technologie Q-EL PRO s.r.o Tovární 121/10, Nová Role výroba a vývoj světelných zdrojů kompletní dodávky veřejného osvětlení energetické posouzení světelných soustav projekty a revize elektrických zařízení správa veřejného osvětlení info@qelpro.cz, vyroba@qelpro.cz http: GSM:

2 QEC-1-W 650 x 236 x 117 5,4 30, 40, 50

3 QEC-2-W 800 x 236 x 117 8,0 60, 80, 90

4 QEC-3-W 950 x 364 x ,0 90, 120, 150

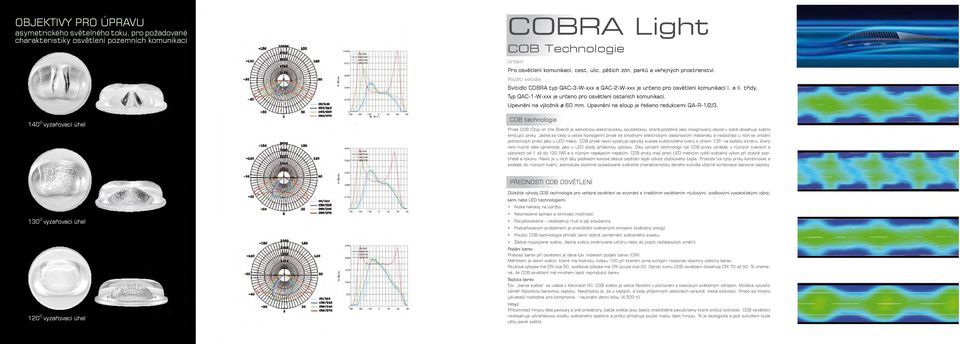

5 OBJEKTIVY PRO ÚPRAVU asymetrického světelného toku, pro požadované charakteristiky osvětlení pozemních komunikací 140 O vyzařovací úhel RA Light Technologie Určení: Pro osvětlení komunikací, cest, ulic, pěších zón, parků a veřejných prostranství. Použití svítidla: Svítidlo RA typ QAC-3-W-xxx a QAC-2-W-xxx je určeno pro osvětlení komunikací a I třídy. Typ QAC-1-W-xxx je určeno pro osvětlení ostaních komunikací. Upevnění na výložník ø 60 mm. Upevnění na sloup je řešeno redukcemi QA-R-1/2/3. technologie Prvek (Chip on the Board) je samotnou elektronickou součástkou, která podobně jako integrovaný obvod v sobě obsahuje světlo emitující prvky. Jedná se tedy o velice homogenní prvek se shodnými elektrickými vlastnostmi materiálu a nedochází u nich ke zničení jednotlivých prvků jako u LED matic. prvek navíc vyzařuje optický svazek kuželovitého tvaru s úhlem 135 na každou stranu, který není nutné dále upravovat jako u LED diody přídavnou optikou. Díky výrobní technologii lze prvky vyrábět v různých tvarech a výkonech od 1 až do 120 [W] a s různým napájecím napětím. prvky mají proti LED maticím vyšší světelný výkon při stejné spotřebě a výkonu. Navíc je u nich díky podkladní kovové desce zajištěn lepší odvod zbytkového tepla. Protože lze tyto prvky kombinovat a skládat do různých tvarů, jednoduše docílíme požadované světelné charakteristiky daného svítidla včetně kombinace barevné teploty. Výkon 150W, výška stožáru 12m, šířka pruhu 22,5m, vzdálenost stožárů 30m 130 O vyzařovací úhel 120 O vyzařovací úhel PŘEDNOSTI OSVĚTLENÍ Důležité výhody technologie pro veřejné osvětlení ve srovnání s tradičním osvětlením rtuťovými, sodíkovými vysokotlakými výbojkami nebo LED technologiemi. Nízké náklady na údržbu Neomezené spínací a stmívací možnosti Recyklovatelné neobsahují rtuť a její sloučeniny Podceňovaným problémem je znečištění světelnými emisemi (světelný smog). Použití technologie přináší velmi dobré usměrnění světelného svazku. Žádné rozptýlené světlo, žádné světlo směrované vzhůru nebo do jiných nežádoucích směrů Podání barev Pravost barev při osvětlení je dána tzv. indexem podání barev (CRI). Měřítkem je denní světlo, které má hodnotu indexu 100 při kterém jsme schopni rozeznat všechny odstíny barev. Rtuťová výbojka má CRI cca 50, sodíková výbojka má CRI pouze cca 30. Oproti tomu -osvětlení dosahuje CRI 70 až 90. To znamená, že osvětlení má mnohem lepší reprodukci barev. Teplota barev Tzv. barva světla se udává v Kelvinech [K]. světlo je velice flexibilní v porovnání s klasickým světelným zdrojem. Můžete vytvořit téměř libovolnou barevnou teplotu. Nevýhodou je, že u teplých, a tedy příjemných odstínech výrazně klesá svítivost. Proto se mnoho uživatelů rozhodne pro kompromis - neutrální denní bílou (4.500 K). Hmyz Přítomnost hmyzu láká pavouky a jiné predátory, takže světla jsou často znečištěna pavučinamy které snižují svítivost. osvětlení neobsahuje ultrafialovou složku světelného spektra a proto přitahuje pouze malou část hmyzu. To je ekologické a pod svítidlem bude vždy jasné světlo. Výkon 120W, výška stožáru 10m, šířka pruhu 22,5m, vzdálenost stožárů 30m Výkon 80W, výška stožáru 10m, šířka pruhu 15m, vzdálenost stožárů 30m Výkon 60W, výška stožáru 8m, šířka pruhu 7m, vzdálenost stožárů 20m
