Futura. Kvalita ověřená mnoha instalacemi

Transkript

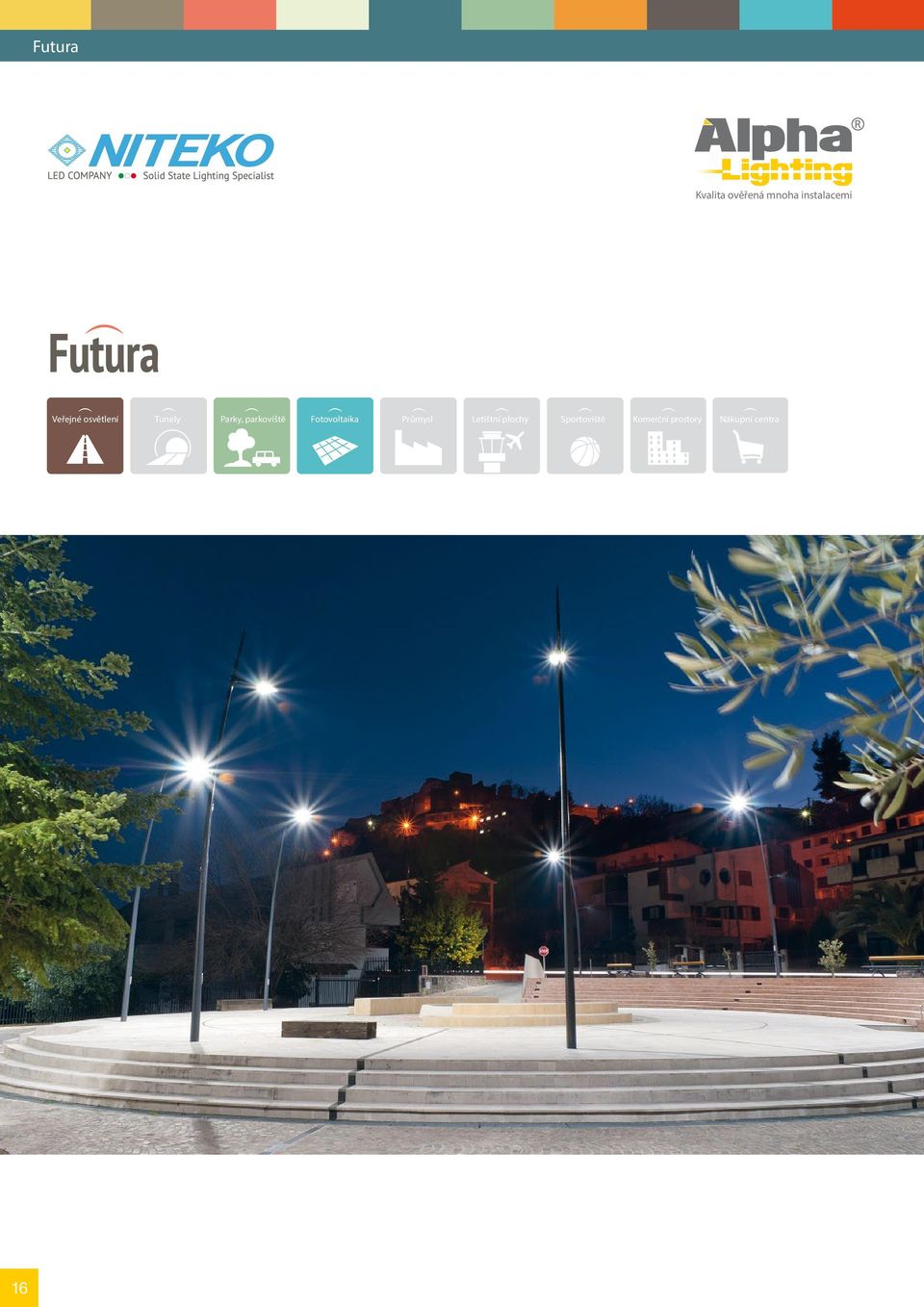

1 Kvalita ověřená mnoha instalacemi Veřejné osvětlení Tunely Parky, parkoviště Fotovoltaika Průmysl Letištní plochy Sportoviště Komerční prostory Nákupní centra 16

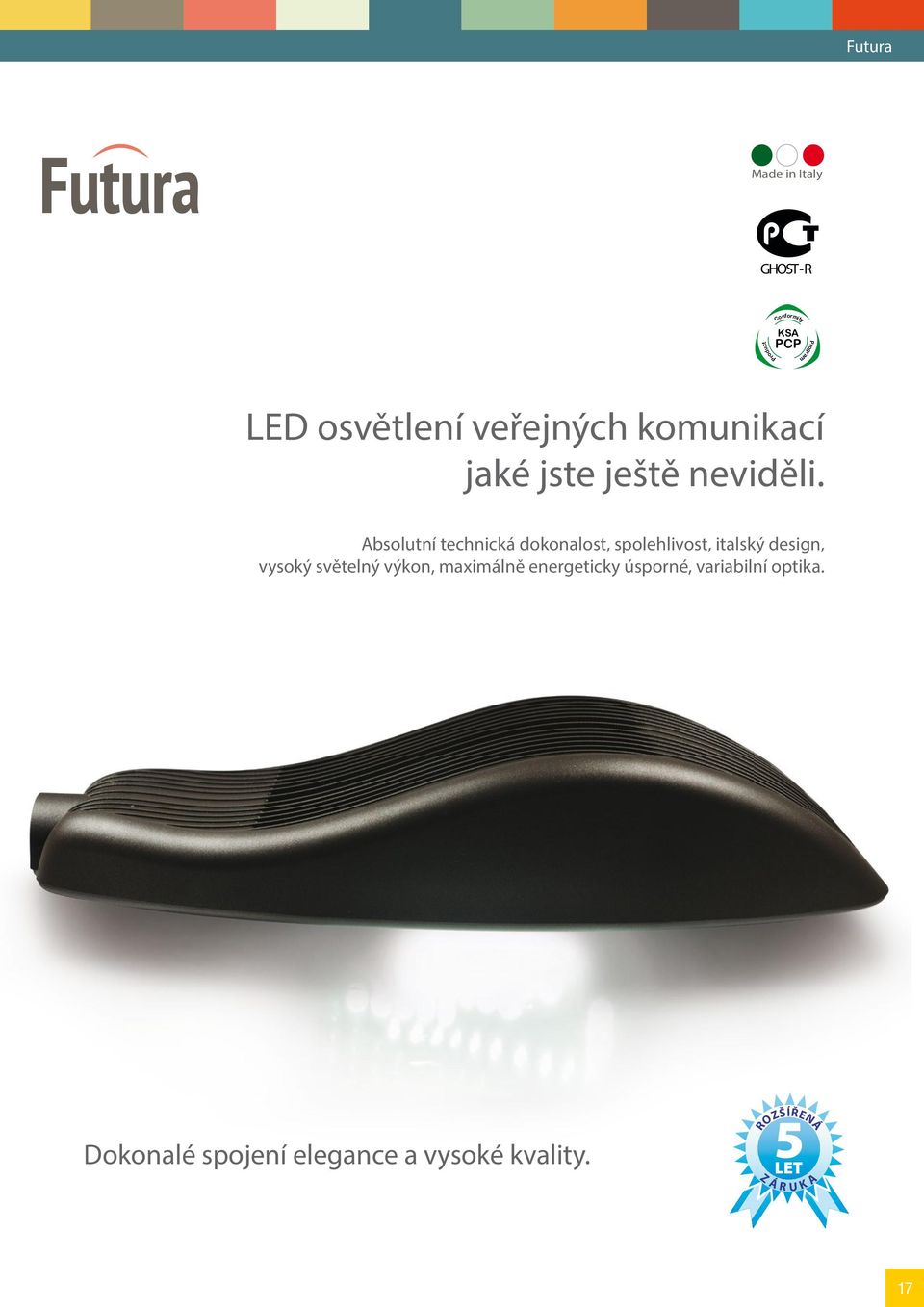

2 Made in Italy GHOST - R Product Conformity KSA PCP Program LED osvětlení veřejných komunikací jaké jste ještě neviděli. Absolutní technická dokonalost, spolehlivost, italský design, vysoký světelný výkon, maximálně energeticky úsporné, variabilní optika. Dokonalé spojení elegance a vysoké kvality. 5 LET ROZŠÍŘENÁ Z Á R U K A 17

3 HLAVNÍ PŘEDNOSTI SVÍTIDLA Konstrukce svítidla Všechny komponenty svítidla jsou v maximálně odolném pouzdru z hliníkové slitiny s širokými chladícími žebry s optickým sklem a odnímatelnou el. jednotkou napájení. Optický modul Patentovaný optický systém s kolimátory zajištující dostatečnou intenzitu osvětlení. Životnost: hodin/l70 Instalace: Možnost kombinovat pevné uchycení na výložník sloupu nebo nastavitelné uchycení svítidla. Aplikace: Veřejné komunikace, cyklostezky, parky, průmyslové zóny,parkoviště. VÝHODY Dlouhá životnost Masivní konstrukce svítidla z hliníkové slitiny s širokými chladícími žebry zajišťují dlouho životnost LED zdroje svítidla. Mechanická odolnost IK08. Tělo svítidla je odolné proti nárazům do 5 Joulů. Absolutně rezistentní vůči atmosférickým vlivům. Všechny komponenty svítidla jsou vodotěsné s krytím IP 66. Garantované prodloužené záruky 10 letá záruka na všechny kovové části svítidla. Maximální účinnost a mechanická odolnost Všechny optické a elektrické části svítidla jsou tepelně izolovány, čímž je zajištěna maximální účinnost svítidla a jeho dlouhá životnost. Speciální povrchová úprava svítidla je 100% odolná vůči korozi, mechanickému poškození a povětrnostním podmínkám. Na základě požadavku lze toto svítidlo dodat se solární aplikací. Jednoduchá instalace a údržba Celé svítidlo lze velmi jednoduše a rychle sestavit z několika základních komponentů. Modulový systém svítidla poskytuje zákazníkovi maximální komfort servisní údržby při dodržení maximální bezpečnosti. Jednoduché a komfortní ovládání. 18

4 Conformity Futura FUTURA Barva provedení standard. Detaily Konstrukce svítidla z hliníkové slitiny. Další barevné provedení na vyžádání. Optická část materiál ABS. Odpojitelný modul napájení. Optická část svítidla tvrzené sklo 4 mm. Krytí IP66. Vnitřní krytí napájecího modulu IP43. Asymetrická optická fotometrie s kolimátory. Chromatičnost standard CCT 4000K+/-300K. Chromatičnost volitelné CCT 3000K+/-300K. Chromatičnost volitelné CCT 5000K+/-300K. Účiník: > Index podání barev Ra Účinnost světelného zdroje. Životnost: hod./l70. Integrovaný napájecí zdroj hodin. Originální LED čipy CREE. Aplikace Dálnice. Městské komunikace. Pěší zóny. Příjezdové komunikace, parkoviště. Náměstí. Cyklistické stezky. Rozměry: Model a Příkon (W) b Intenzita sv. toku (lm) Počet LED diod Proud (ma) Chromatičnost CCT barevné podání světla 5000 K (C), 4000 K (N), 3000 K (W). [ ] Volitelná fotovolatická aplikace (12 V DC 24 V DC). h (Ø) 65 mm Ra a (mm) b (mm) h (mm) W. Exp. (m²) F24L-[K]01-AN 26 3, ,074 10,5 F24M-[K]01-AN 41 4, ,074 10,5 F24H-[K]01-AN 56 5, ,074 10,5 F36M-[K]01-AN 61 6, ,074 10,5 F43M-[K]01-AN 73 7, ,074 10,5 F68L-[K]01-AN 74 8, ,074 10,5 F36H-[K]01-AN 83 8, ,074 10,5 F52M-[K]01-AN 88 9, ,074 10,5 F43H-[K]01-AN 100 9, ,074 10,5 F60M-[K]01-AN , ,074 10,5 F52H-[K]01-AN , ,074 10,5 F60H-[K]01-AN , ,074 10,5 F68H-[K]01-AN , ,074 10,5 Váha (kg) Konstrukce a design Inovativní design Patentovaný optický systém multičip LED s kolimátory Kvalita MADE IN ITALY Product KSA PCP Program +45 C -20 C IP66 IK F LED K h 10,5 Kg 0,074 Standardní provedení Volitelné provedení V 24V K K 19

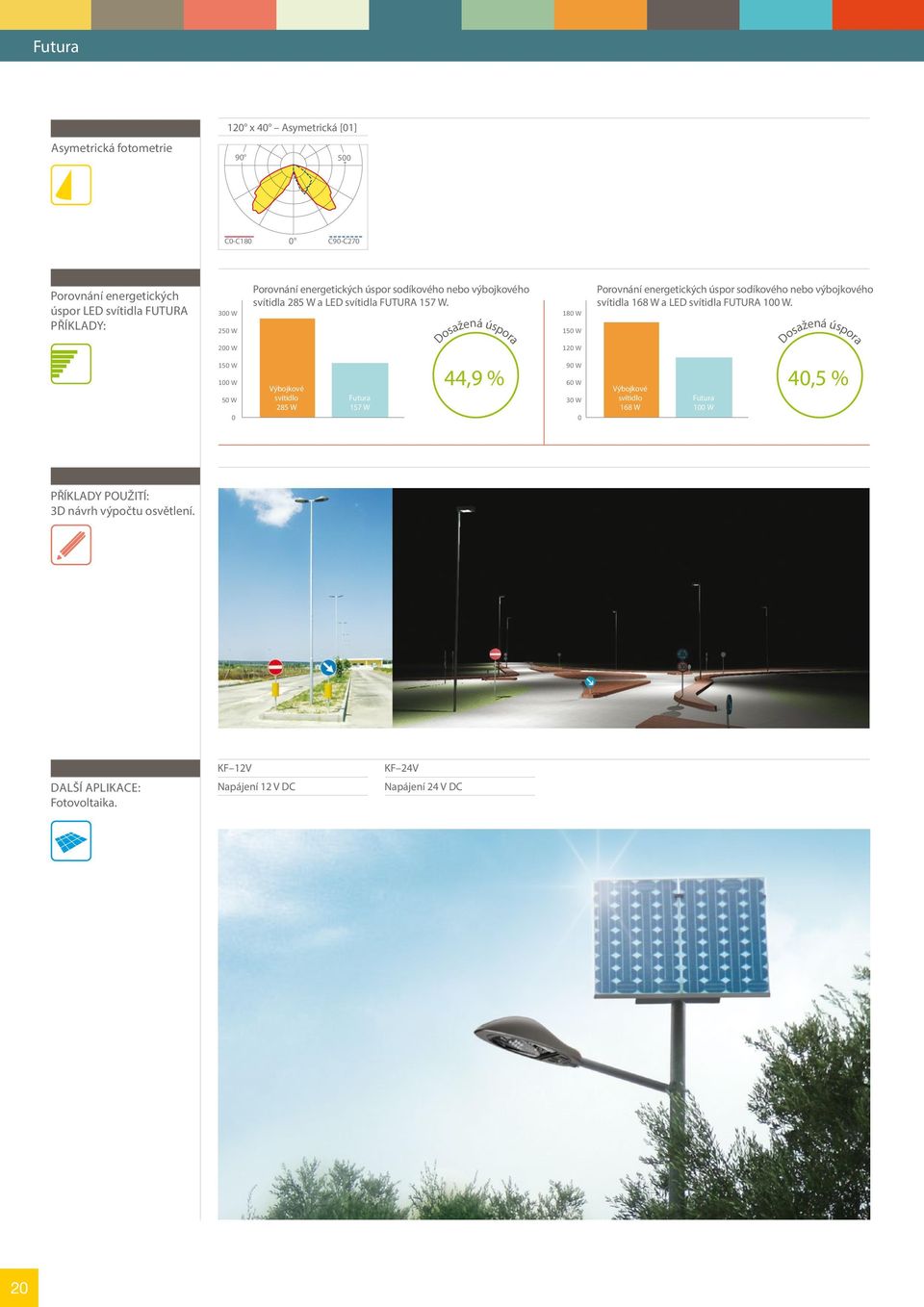

5 Asymetrická fotometrie 120 x 40 Asymetrická [01] C0-C180 0 C90-C270 Porovnání energetických úspor LED svítidla FUTURA PŘÍKLADY: 300 W 250 W 200 W 150 W 100 W 50 W 0 Porovnání energetických úspor sodíkového nebo výbojkového svítidla 285 W a LED svítidla FUTURA 157 W. Výbojkové svítidlo 285 W Futura 157 W Dosažená úspora 180 W 150 W 120 W Porovnání energetických úspor sodíkového nebo výbojkového svítidla 168 W a LED svítidla FUTURA 100 W. Dosažená úspora 44,9 % 90 W 60 W Výbojkové 40,5 % 30 W svítidlo Futura 168 W 100 W 0 PŘÍKLADY POUŽITÍ: 3D návrh výpočtu osvětlení. DALŠÍ APLIKACE: Fotovoltaika. KF 12V Napájení 12 V DC KF 24V Napájení 24 V DC 20

6 Možnosti montáže Standardní montáž Dvouramenná konstrukce Jednoramenná konstrukce KM-F-TP KM-F-OR Montážní příslušenství Výložník Nastavitelný výložník Volitelné příslušenství mm (Ø) 60 mm 170 mm (Ø) 60 mm 250 mm 220 mm 21
