1 ADU 5 Destilační automat ::: Volatility... Distillation

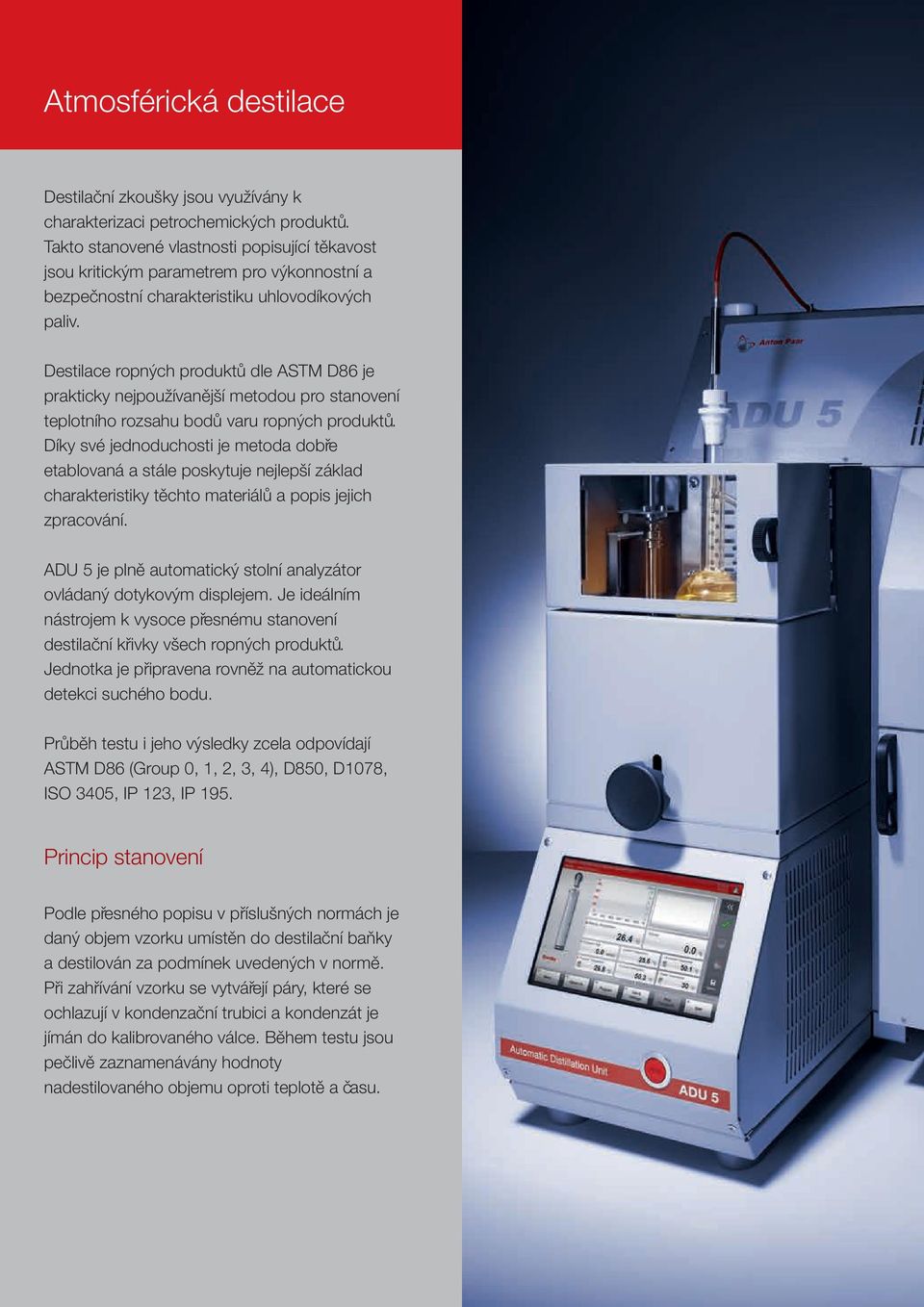

2 Atmosférická destilace Destilační zkoušky jsou využívány k charakterizaci petrochemických produktů. Takto stanovené vlastnosti popisující těkavost jsou kritickým parametrem pro výkonnostní a bezpečnostní charakteristiku uhlovodíkových paliv. Destilace ropných produktů dle ASTM D86 je prakticky nejpoužívanější metodou pro stanovení teplotního rozsahu bodů varu ropných produktů. Díky své jednoduchosti je metoda dobře etablovaná a stále poskytuje nejlepší základ charakteristiky těchto materiálů a popis jejich zpracování. ADU 5 je plně automatický stolní analyzátor ovládaný dotykovým displejem. Je ideálním nástrojem k vysoce přesnému stanovení destilační křivky všech ropných produktů. Jednotka je připravena rovněž na automatickou detekci suchého bodu. Průběh testu i jeho výsledky zcela odpovídají ASTM D86 (Group 0, 1, 2, 3, 4), D850, D1078, ISO 3405, IP 123, IP 195. Princip stanovení Podle přesného popisu v příslušných normách je daný objem vzorku umístěn do destilační baňky a destilován za podmínek uvedených v normě. Při zahřívání vzorku se vytvářejí páry, které se ochlazují v kondenzační trubici a kondenzát je jímán do kalibrovaného válce. Během testu jsou pečlivě zaznamenávány hodnoty nadestilovaného objemu oproti teplotě a času.

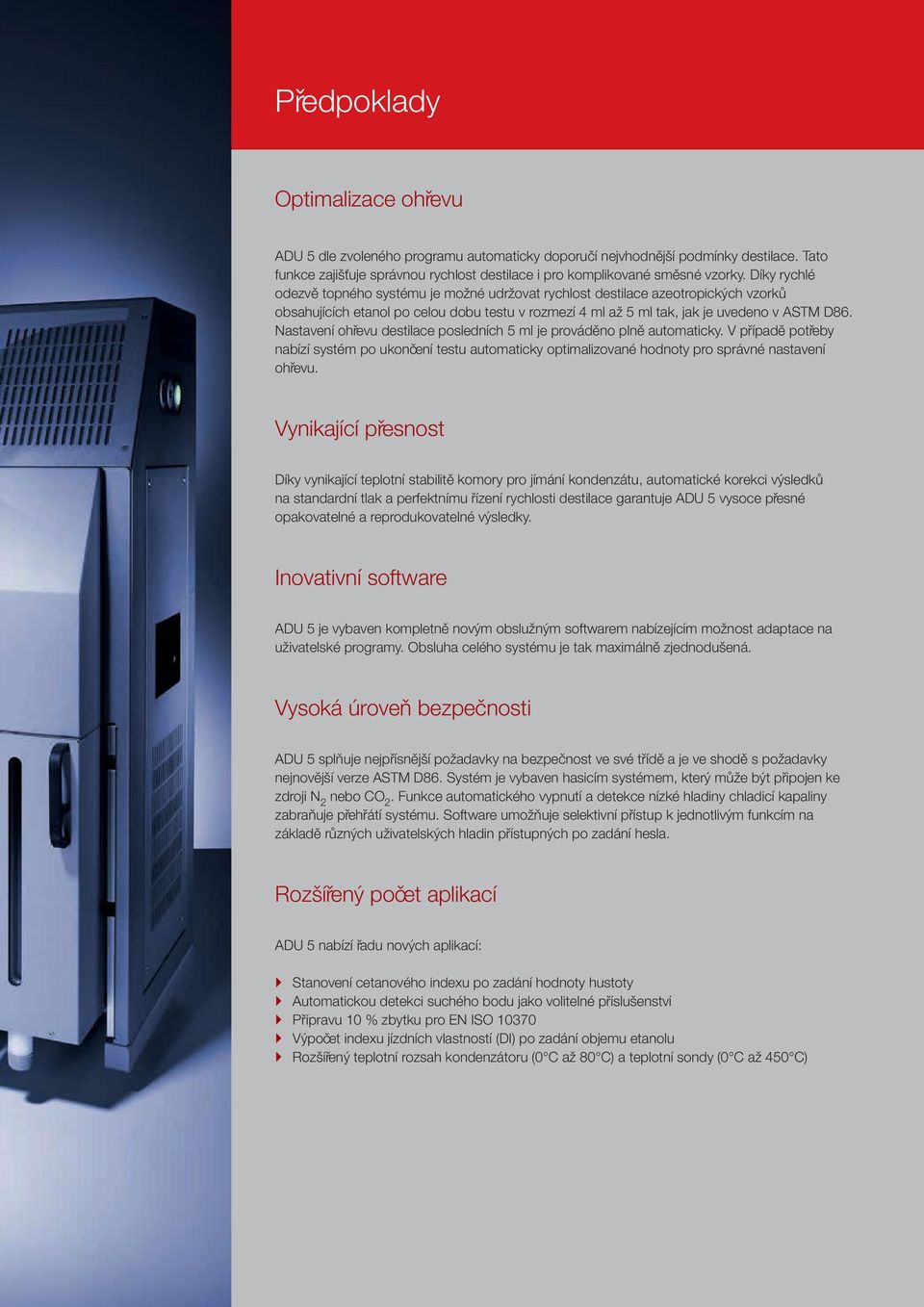

3 Předpoklady Optimalizace ohřevu ADU 5 dle zvoleného programu automaticky doporučí nejvhodnější podmínky destilace. Tato funkce zajišťuje správnou rychlost destilace i pro komplikované směsné vzorky. Díky rychlé odezvě topného systému je možné udržovat rychlost destilace azeotropických vzorků obsahujících etanol po celou dobu testu v rozmezí 4 ml až 5 ml tak, jak je uvedeno v ASTM D86. Nastavení ohřevu destilace posledních 5 ml je prováděno plně automaticky. V případě potřeby nabízí systém po ukončení testu automaticky optimalizované hodnoty pro správné nastavení ohřevu. Vynikající přesnost Díky vynikající teplotní stabilitě komory pro jímání kondenzátu, automatické korekci výsledků na standardní tlak a perfektnímu řízení rychlosti destilace garantuje ADU 5 vysoce přesné opakovatelné a reprodukovatelné výsledky. Inovativní software ADU 5 je vybaven kompletně novým obslužným softwarem nabízejícím možnost adaptace na uživatelské programy. Obsluha celého systému je tak maximálně zjednodušená. Vysoká úroveň bezpečnosti ADU 5 splňuje nejpřísnější požadavky na bezpečnost ve své třídě a je ve shodě s požadavky nejnovější verze ASTM D86. Systém je vybaven hasicím systémem, který může být připojen ke zdroji N 2 nebo CO 2. Funkce automatického vypnutí a detekce nízké hladiny chladicí kapaliny zabraňuje přehřátí systému. Software umožňuje selektivní přístup k jednotlivým funkcím na základě různých uživatelských hladin přístupných po zadání hesla. Rozšířený počet aplikací ADU 5 nabízí řadu nových aplikací: ``Stanovení cetanového indexu po zadání hodnoty hustoty ``Automatickou detekci suchého bodu jako volitelné příslušenství ``Přípravu 10 % zbytku pro EN ISO ``Výpočet indexu jízdních vlastností (DI) po zadání objemu etanolu ``Rozšířený teplotní rozsah kondenzátoru (0 C až 80 C) a teplotní sondy (0 C až 450 C)

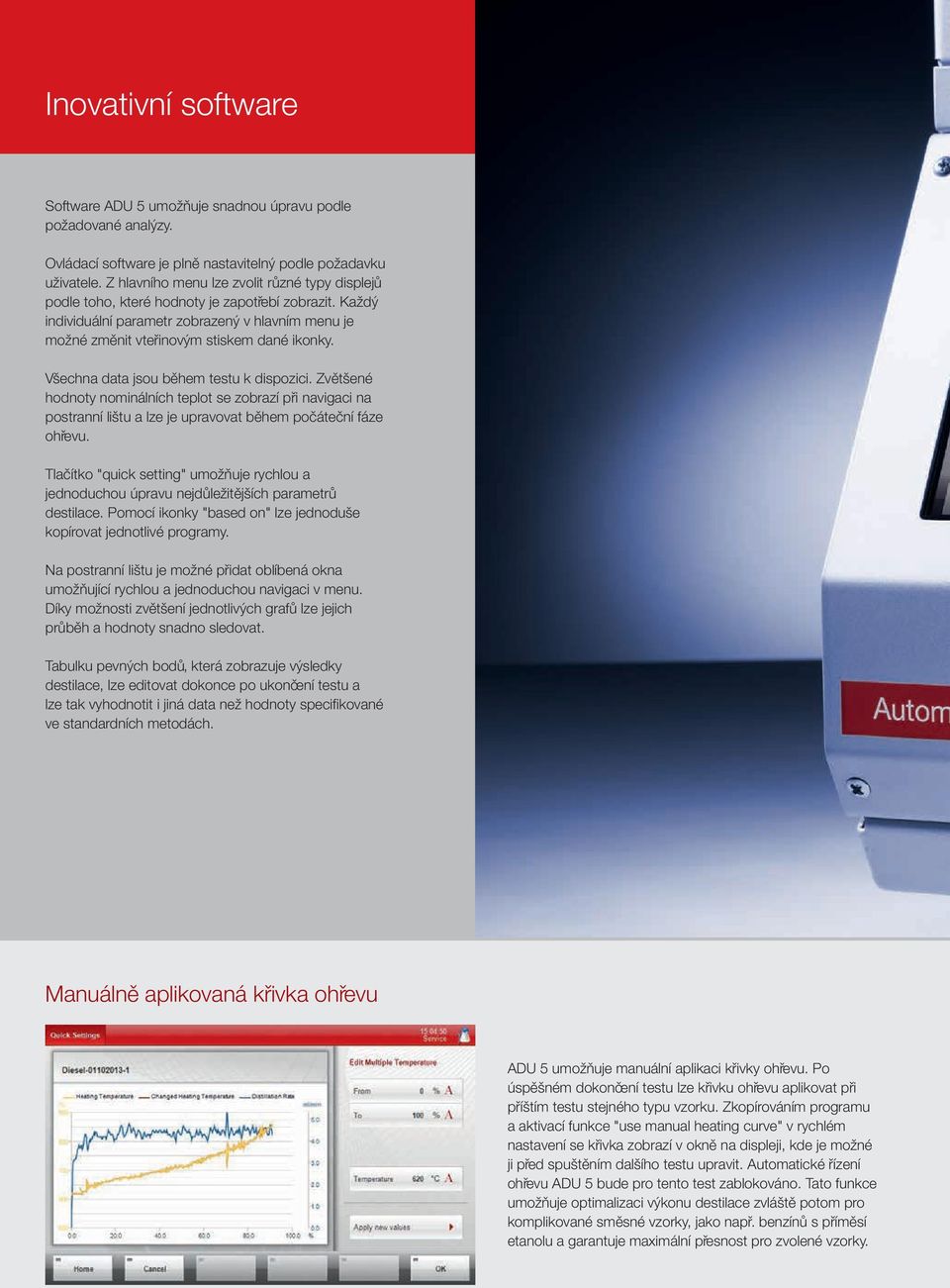

4 Inovativní software Software ADU 5 umožňuje snadnou úpravu podle požadované analýzy. Ovládací software je plně nastavitelný podle požadavku uživatele. Z hlavního menu lze zvolit různé typy displejů podle toho, které hodnoty je zapotřebí zobrazit. Každý individuální parametr zobrazený v hlavním menu je možné změnit vteřinovým stiskem dané ikonky. Všechna data jsou během testu k dispozici. Zvětšené hodnoty nominálních teplot se zobrazí při navigaci na postranní lištu a lze je upravovat během počáteční fáze ohřevu. Tlačítko "quick setting" umožňuje rychlou a jednoduchou úpravu nejdůležitějších parametrů destilace. Pomocí ikonky "based on" lze jednoduše kopírovat jednotlivé programy. Na postranní lištu je možné přidat oblíbená okna umožňující rychlou a jednoduchou navigaci v menu. Díky možnosti zvětšení jednotlivých grafů lze jejich průběh a hodnoty snadno sledovat. Tabulku pevných bodů, která zobrazuje výsledky destilace, lze editovat dokonce po ukončení testu a lze tak vyhodnotit i jiná data než hodnoty specifikované ve standardních metodách. Manuálně aplikovaná křivka ohřevu ADU 5 umožňuje manuální aplikaci křivky ohřevu. Po úspěšném dokončení testu lze křivku ohřevu aplikovat při příštím testu stejného typu vzorku. Zkopírováním programu a aktivací funkce "use manual heating curve" v rychlém nastavení se křivka zobrazí v okně na displeji, kde je možné ji před spuštěním dalšího testu upravit. Automatické řízení ohřevu ADU 5 bude pro tento test zablokováno. Tato funkce umožňuje optimalizaci výkonu destilace zvláště potom pro komplikované směsné vzorky, jako např. benzínů s příměsí etanolu a garantuje maximální přesnost pro zvolené vzorky.

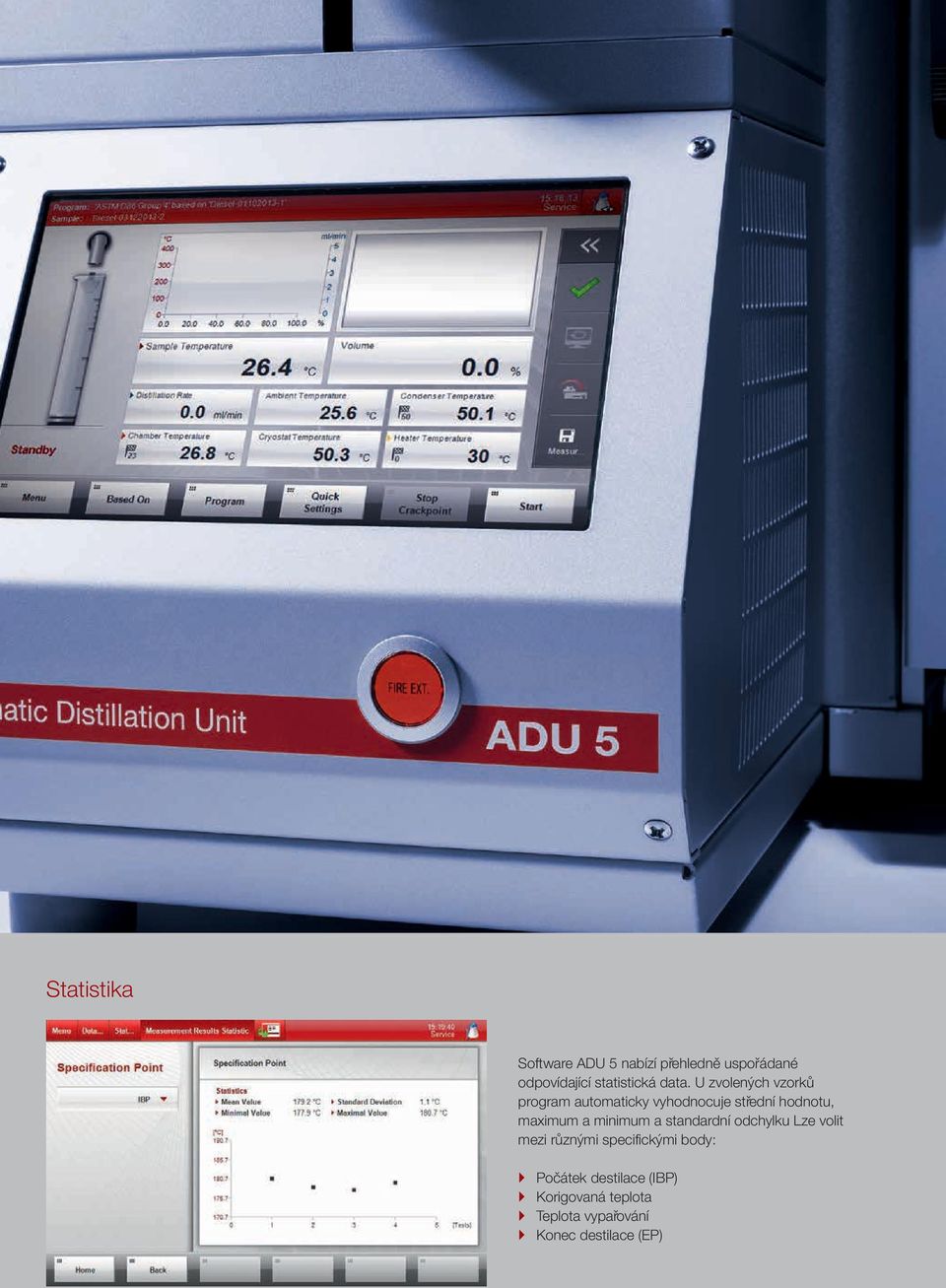

5 Statistika Software ADU 5 nabízí přehledně uspořádané odpovídající statistická data. U zvolených vzorků program automaticky vyhodnocuje střední hodnotu, maximum a minimum a standardní odchylku Lze volit mezi různými specifickými body: ``Počátek destilace (IBP) ``Korigovaná teplota ``Teplota vypařování ``Konec destilace (EP)

6 Příslušenství Standardní příslušenství Pro možnost okamžitého provedení všech testů dle ASTM D86 skupina 1 až 4, je součástí dodávky ADU 5 vestavěný chladicí systém a následující příslušenství: ``125 ml destilační baňka ``100 ml kalibrovaný válec ``5 ml válec pro měření zbytku ``Sonda pro měření teploty par s centrovací pomůckou ``Topné desky s otvory 38 mm a 50 mm ``Připojení baňky ``Zachycovač kapek ``Pomůcka pro čištění kondenzační trubice ``300 ml testovací vzorek s varnými kamínky Speciální příslušenství ADU 5 umožňuje provádění testů v celém aplikačním rozsahu s nezbytným příslušenstvím pro ASTM D86 skupina 0 a destilaci rozpouštědel. ``200 ml destilační baňka ``Senzor pro detekci suchého bodu pro 125 ml a 200 ml ``Topné desky s otvory 25 mm a 32 mm Detekce suchého bodu ADU 5 umožňuje rovněž automatickou detekci suchého bodu. Před skleněné okénko dvířek topné komory je možné umístit antireflexní desku. Je tak umožněno snadnější sledování procesu destilace.

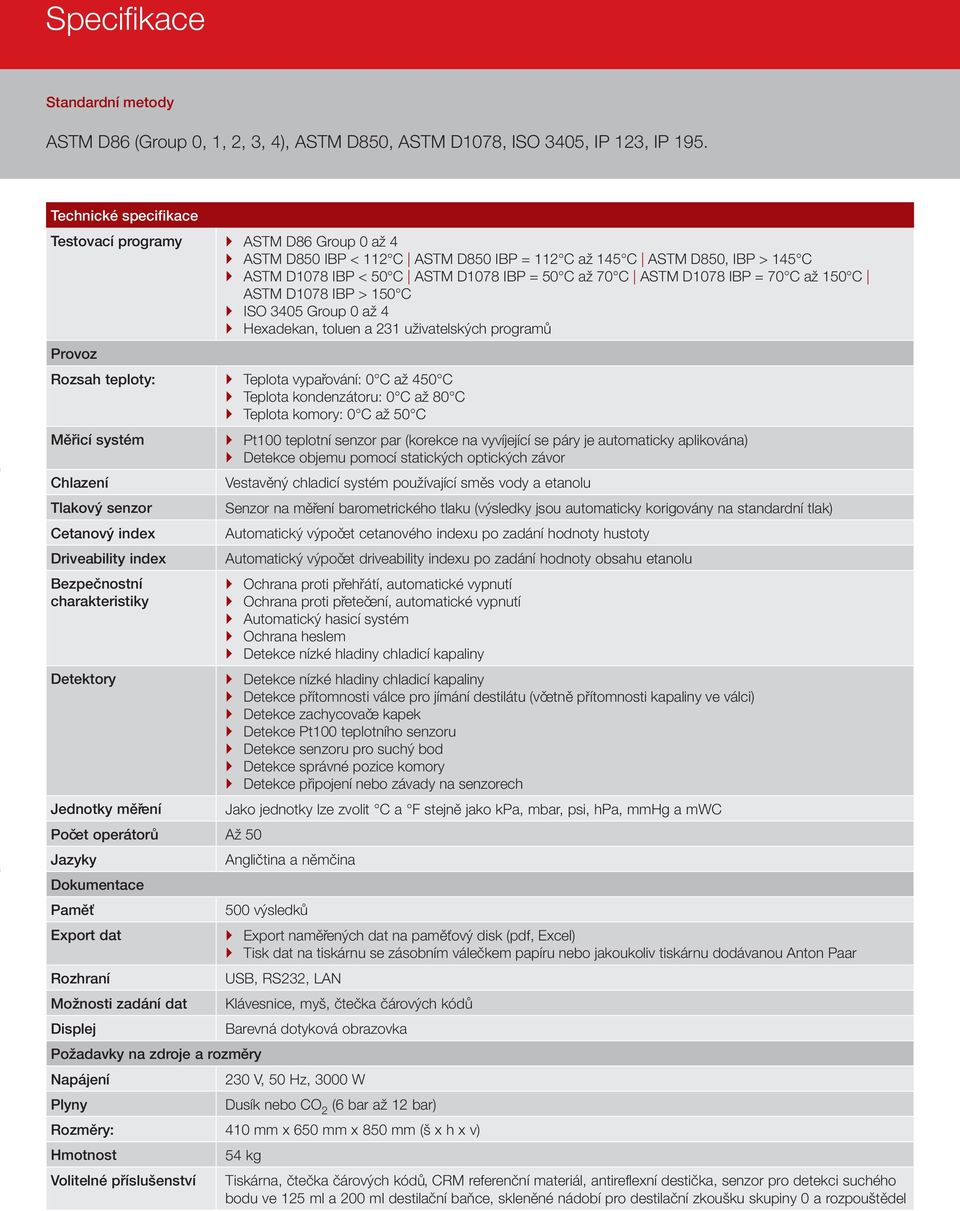

7 Specifikace Standardní metody ASTM D86 (Group 0, 1, 2, 3, 4), ASTM D850, ASTM D1078, ISO 3405, IP 123, IP 195. Technické specifikace Testovací programy ``ASTM D86 Group 0 až 4 ``ASTM D850 IBP < 112 C ASTM D850 IBP = 112 C až 145 C ASTM D850, IBP > 145 C ``ASTM D1078 IBP < 50 C ASTM D1078 IBP = 50 C až 70 C ASTM D1078 IBP = 70 C až 150 C ASTM D1078 IBP > 150 C ``ISO 3405 Group 0 až 4 ``Hexadekan, toluen a 231 uživatelských programů Provoz Rozsah teploty: ``Teplota vypařování: 0 C až 450 C ``Teplota kondenzátoru: 0 C až 80 C ``Teplota komory: 0 C až 50 C Měřicí systém ``Pt100 teplotní senzor par (korekce na vyvíjející se páry je automaticky aplikována) ``Detekce objemu pomocí statických optických závor Chlazení Vestavěný chladicí systém používající směs vody a etanolu Tlakový senzor Senzor na měření barometrického tlaku (výsledky jsou automaticky korigovány na standardní tlak) Cetanový index Automatický výpočet cetanového indexu po zadání hodnoty hustoty Driveability index Automatický výpočet driveability indexu po zadání hodnoty obsahu etanolu Bezpečnostní ``Ochrana proti přehřátí, automatické vypnutí charakteristiky ``Ochrana proti přetečení, automatické vypnutí ``Automatický hasicí systém ``Ochrana heslem ``Detekce nízké hladiny chladicí kapaliny Detektory ``Detekce nízké hladiny chladicí kapaliny ``Detekce přítomnosti válce pro jímání destilátu (včetně přítomnosti kapaliny ve válci) ``Detekce zachycovače kapek ``Detekce Pt100 teplotního senzoru ``Detekce senzoru pro suchý bod ``Detekce správné pozice komory ``Detekce připojení nebo závady na senzorech Jednotky měření Jako jednotky lze zvolit C a F stejně jako kpa, mbar, psi, hpa, mmhg a mwc Počet operátorů Až 50 Jazyky Angličtina a němčina Dokumentace Paměť 500 výsledků Export dat ``Export naměřených dat na paměťový disk (pdf, Excel) ``Tisk dat na tiskárnu se zásobním válečkem papíru nebo jakoukoliv tiskárnu dodávanou Anton Paar Rozhraní USB, RS232, LAN Možnosti zadání dat Klávesnice, myš, čtečka čárových kódů Displej Barevná dotyková obrazovka Požadavky na zdroje a rozměry Napájení 230 V, 50 Hz, 3000 W Plyny Dusík nebo CO 2 (6 bar až 12 bar) Rozměry: 410 mm x 650 mm x 850 mm (š x h x v) Hmotnost 54 kg Volitelné příslušenství Tiskárna, čtečka čárových kódů, CRM referenční materiál, antireflexní destička, senzor pro detekci suchého bodu ve 125 ml a 200 ml destilační baňce, skleněné nádobí pro destilační zkoušku skupiny 0 a rozpouštědel

8 Změny systému vyhrazeny 03/14 H15IP002CZ-B
