Jednosměrné měřicí soupravy: Tyto měřící soupravy měří pouze v jednom směru. Pro měření v druhém směru je nutné přemístění. Výhodou těchto souprav je nízká cena.

1 Jednosměrné měřicí soupravy: Tyto měřící soupravy měří pouze v jednom směru. Pro měření v druhém směru je nutné přemístění. Výhodou těchto souprav je nízká cena. Schéma zapojení těchto měřicích soustav je naznačeno na následujícím obrázku. Jednosměrná souprava pro měření útlumu bez paměti ELS-50 + EPM-50 ELS-50 a EPM-50 jsou součástí základní řady měřících přístrojů FiberBasix50 určené nejen pro optické přístupové sítě FTTx. Jde o cenově příznivé odolné přístroje navržené pro spolehlivou činnost. až 3 vlnové délky (1310, 1490 a 1550nm) u SM nebo 2 vlnové délky (850 a 1300nm) u MM Dostupný ve 3 různých provedeních Vynikající stabilita zdroje Vysoká přesnost měření Netřeba nulování ofsetu Až 300 hodin provozu z baterií 26dBm), 5 kalibrovaných vlnových délek (850, 1300, 1310, 1490, 1550nm) Měřidlo výkonu bez interní paměti pro ukládání výsledků (paměť pouze pro ukládání reference)

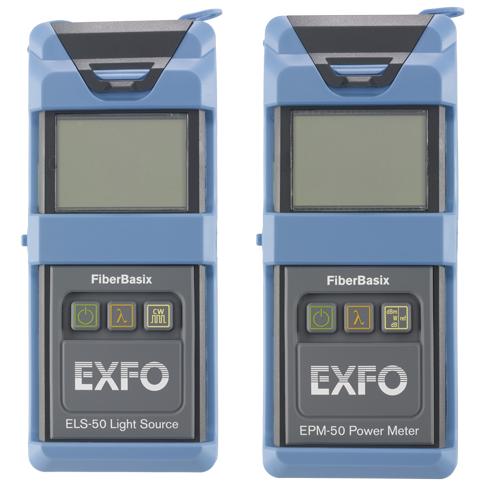

Jednosměrná souprava pro měření útlumu bez paměti ELS-50 + EPM-50 ELS-50 a EPM-50 jsou součástí základní řady měřících přístrojů FiberBasix50 určené nejen pro optické přístupové sítě FTTx.

2 Jednosměrná poloautomatická souprava pro měření útlumu bez paměti FLS FPM- 300 FLS-300 a FPM-300 jsou měřicí přístroje, které jsou součástí řady 300 pro měření útlumu přímou metodou. Předností této řady jsou automatické funkce, které zvyšují efektivitu a komfort při měření přímou metodou a při vyhledávání poruch v optické kabeláži. Vysoká přesnost měření 26dBm) c, 10 kalibrovaných vlnových délek Měřidlo výkonu bez interní paměti pro ukládání výsledků (paměť pouze pro ukládání reference) Jednosměrná poloautomatická souprava pro měření útlumu s pamětí FLS FPM-600 Tato měřicí souprava kombinuje klíčové vlastnosti měřících přístrojů z řady 300 a 600. Předností je možnost ukládání naměřených hodnot do interní paměti a jednoduchý způsob zpracování dat v PC do měřicích protokolů. Měřidlo výkonu je navíc optimalizované pro výkonové měření CWDM a DWDM systémů. Interní paměť pro 1000 naměřených výsledků Poznámka: a Automatická detekce měřené vlnové délky - zdroj záření vysílá informaci o tom, na jaké vlnové délce svítí. Měřidlo výkonu se automaticky nastaví na požadovanou vlnovou délku a tím jsou odstraněny potenciální chyby, které mohou vzniknout při manuálním přepínání vlnové délky. b Režimy modulace (270 Hz, 1 khz, 2 khz) umožňují vyslání příslušného modulovaného signálu, který lze detekovat kompatibilním měřidlem výkonu/útlumu EXFO. Funkce je vhodná pro ověření kontinuity vlákna a případnou lokalizaci místa přerušení vlákna. Dále ji lze využít pro identifikaci vlákna ve svazku (spojce) nebo určení pozice vlákna v optickém rozvaděči. c Verze High Power pro měření velkých výkonů, např. pro měření za EDFA zesilovačem d Zdroj záření umožňuje vyslání referenční hodnoty výkonu přes měřené vlákno do měřidla výkonu, který si tuto hodnotu nastaví jako referenční úroveň. Takto je možné nastavit referenci vzdáleně bez nutnosti přímého propojení zdroje záření a měřidla výkonu před měřením.

Vysoká přesnost měření 26dBm) c, 10 kalibrovaných vlnových délek Měřidlo výkonu bez interní paměti pro ukládání výsledků (paměť pouze pro ukládání reference) Jednosměrná poloautomatická souprava pro

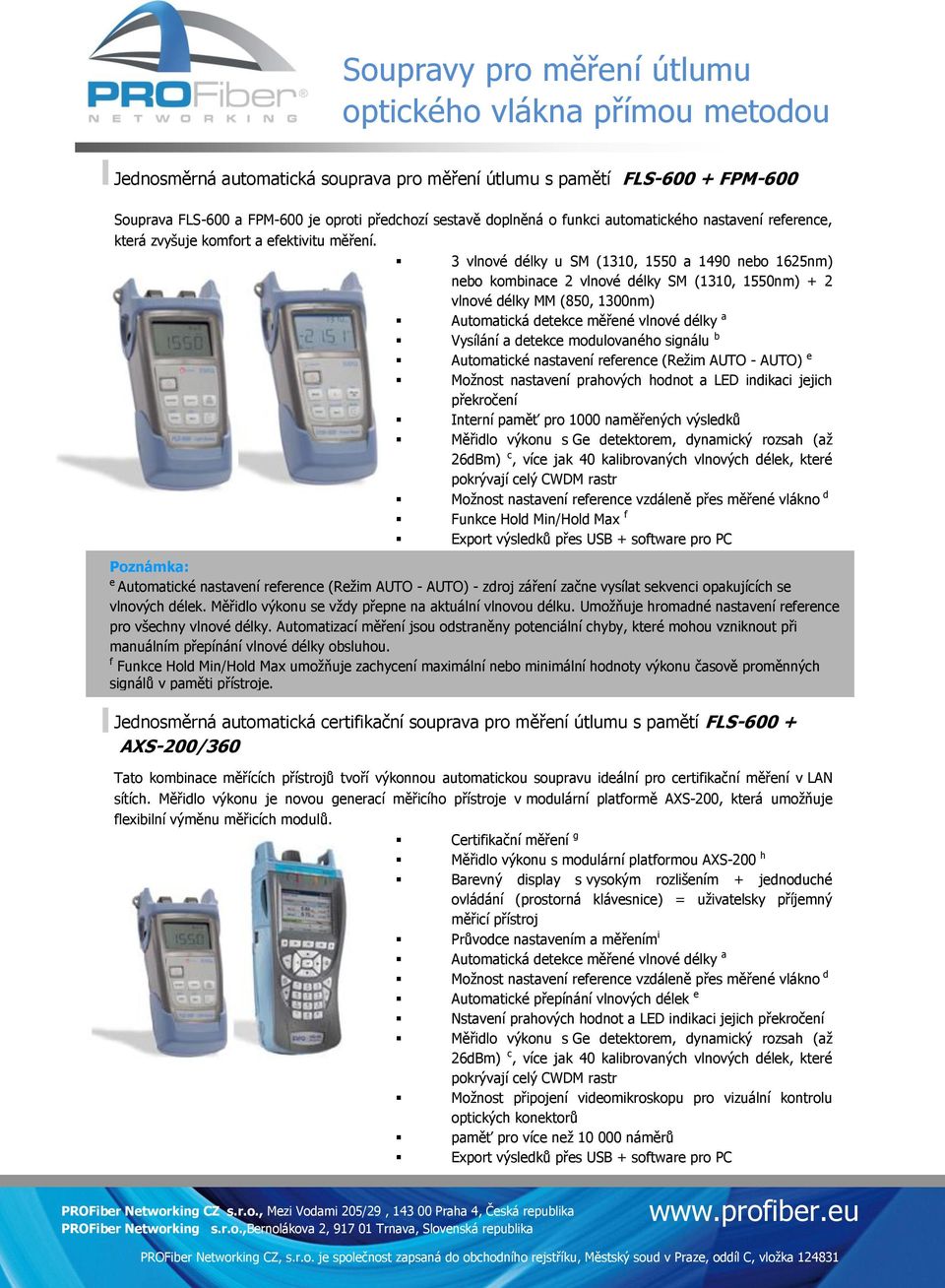

3 Jednosměrná automatická souprava pro měření útlumu s pamětí FLS FPM-600 Souprava FLS-600 a FPM-600 je oproti předchozí sestavě doplněná o funkci automatického nastavení reference, která zvyšuje komfort a efektivitu měření. Automatické nastavení reference (Režim AUTO - AUTO) e Interní paměť pro 1000 naměřených výsledků Funkce Hold Min/Hold Max f Poznámka: e Automatické nastavení reference (Režim AUTO - AUTO) - zdroj záření začne vysílat sekvenci opakujících se vlnových délek. Měřidlo výkonu se vždy přepne na aktuální vlnovou délku. Umožňuje hromadné nastavení reference pro všechny vlnové délky. Automatizací měření jsou odstraněny potenciální chyby, které mohou vzniknout při manuálním přepínání vlnové délky obsluhou. f Funkce Hold Min/Hold Max umožňuje zachycení maximální nebo minimální hodnoty výkonu časově proměnných signálů v paměti přístroje. Jednosměrná automatická certifikační souprava pro měření útlumu s pamětí FLS AXS-200/360 Tato kombinace měřících přístrojů tvoří výkonnou automatickou soupravu ideální pro certifikační měření v LAN sítích. Měřidlo výkonu je novou generací měřicího přístroje v modulární platformě AXS-200, která umožňuje flexibilní výměnu měřicích modulů. Certifikační měření g Měřidlo výkonu s modulární platformou AXS-200 h Barevný display s vysokým rozlišením + jednoduché ovládání (prostorná klávesnice) = uživatelsky příjemný měřicí přístroj Průvodce nastavením a měřením i Automatické přepínání vlnových délek e Nstavení prahových hodnot a LED indikaci jejich paměť pro více než náměrů

Automatické nastavení reference (Režim AUTO - AUTO) e Interní paměť pro 1000 naměřených výsledků Funkce Hold Min/Hold Max f Poznámka: e Automatické nastavení reference (Režim AUTO - AUTO) - zdroj

4 Poznámka: g Certifikační měření - v přístroji jsou uloženy platné standardy (např. TIA-568-B ). Nastavením příslušného standardu dojde k vyhodnocení měření s ohledem na zvolený standard a zobrazení zda náměr vyhověl/nevyhověl. h Modulární platforma umožňuje do jednotky integrovat různé typy měřicích modulů pro měření fyzických parametrů optických a metalických tras až po analýzu parametrů vyšších vrstev (Ethernet, xdsl, IPTV atd.). i Implementovaný průvodce umožňuje nastavení vstupních parametrů a provádí vlastním měřením krok po kroku. Obousměrné poloautomatické měřicí soupravy: Tyto měřicí soupravy obsahují přístroje, které v sobě implementují jak zdroj záření, tak i detektor. Díky tomu umožňují měření v obou směrech. Pro měření v druhém směru není nutné přemístění přístrojů pouze přepojení patchcordů z portu zdroje na detektor a u druhého přístroje naopak. Výhodou těchto souprav je úspora času. Schéma zapojení je naznačeno na následujícím obrázku. Obousměrné poloautomatické měřidlo útlumu bez paměti FOT-300 FOT-300 je měřicí přístroj, který je součástí řady 300 a který v jednotce kombinuje zdroj a detektor optického záření a umožňuje tak obousměrné měření útlumu. 2 vlnové délky u SM (1310, 1550 nm) nebo 2 vlnové délky MM (850, 1300 nm) 26dBm) c, 10 kalibrovaných vlnových délek Odstranění nulování ofsetu Na jedno nabití baterie vydrží až 260h provozu Měřidlo výkonu bez interní paměti pro ukládání výsledků (paměť pouze pro ukládání reference)

h Modulární platforma umožňuje do jednotky integrovat různé typy měřicích modulů pro měření fyzických parametrů optických a metalických tras až po analýzu parametrů vyšších vrstev (Ethernet, xdsl,

5 Obousměrné poloautomatické měřidlo útlumu s pamětí FOT-600 FOT-600 je měřidlo útlumu, které v jednotce kombinuje zdroj záření a detektor optického záření a je vybaven interní pamětí pro ukládání naměřených dat. Přístrojová řada 600 navíc obsahuje funkci automatického nastavení reference a další funkce, které umožňují rychlé a efektivní obousměrné měření a zautomatizovanou tvorbu měřicích protokolů v PC. Automatické nastavení reference (Režim AUTO - AUTO) e umožňuje měření i v CWDM nebo DWDM sítích. Paměť až na 1000 měření Obousměrné certifikační měřidlo útlumu s pamětí AXS-200/350 Přístroj AXS-350 je nový typ měřidla útlumu, který v sobě integruje všechny funkce modelu FOT-600 doplněné navíc o přednosti modulární platformy AXS-200. Velký barevný displej s velkým rozlišením, softwarový průvodce a uložené certifikační standardy nabízí komfortní ovládání a maximální zjednodušení měření. Automatické nastavení reference (Režim AUTO - AUTO) e Možnost certifikačního měření g Modulární platforma h Barevný display s vysokým rozlišením + jednoduché ovládání (prostorná klávesnice) = uživatelsky příjemný měřicí přístroj Průvodce nastavením a měřením i paměť pro více než náměrů

Přístrojová řada 600 navíc obsahuje funkci automatického nastavení reference a další funkce, které umožňují rychlé a efektivní obousměrné měření a zautomatizovanou tvorbu měřicích protokolů v PC.

6 Obousměrné automatické měřicí soupravy: Tyto měřicí soupravy obsahují přístroje, které v sobě implementují jak zdroj záření, tak i detektor. Díky tomu umožňují měření v obou směrech. Navíc obsahují zvláštní porty pro obousměrné měření. Tyto porty se nazývají FasTest porty. Přes tyto porty probíhá veškerá komunikace mezi přístroji bez nutnosti jakéhokoliv přepojování. Tím dochází k maximální možné úspoře času. Schéma zapojení těchto měřících soustav je naznačeno na následujícím obrázku. Obousměrné plně automatické multifunkční měřidlo útlumu FOT930 FOT-930 je multifunkční měřidlo útlumu (tzv. All in One) s funkcí měření FasTest. Jeho největší výhodou je, že provádí obousměrné měření útlumu na všech obsažených vlnových délkách včetně měření délky a útlumu odrazu během 10s stiskem jediného tlačítka. FasTest měření, separátní FasTest port pro SM a MM optická vlákna SM vlnové délky [1310,1550nm], [1310,1550, 1625nm] nebo [1310,1490,1550nm] a MM vlnové délky [850, 1300nm] Současné obousměrné měření na všech vlnových délkách včetně zprůměrování výsledků stiskem jediného tlačítka Barevný display s vysokým rozlišením + jednoduché ovládání (prostorná klávesnice) = uživatelsky příjemný měřicí přístroj Možnost nastavení prahových hodnot a indikace jejich Možnost zobrazení výsledků v terminologii pro FTTx aplikace Měření útlumu odrazu (ORL) Měření délky trasy Volitelně lze do jednotky integrovat i hovorovou soupravu (Talk Set) a vizuální zaměřovač poruch (VFL) Paměť na 1024 kompletních zpráv o měření Kompatibilní s měřicím modulem FTB-3930 a přístrojem FOT-920 Export dat přes RS232/USB a software pro PC Uvedené měřicí přístroje jsou připraveny pro testování pasivních optických sítí (PON) na vlnových délkách 1310, 1490 a 1550 nm, které jsou doporučeny ITU-T (G.983.3) pro PON.

Tím dochází k maximální možné úspoře času. Schéma zapojení těchto měřících soustav je naznačeno na následujícím obrázku.
