[PENB] PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY. (vyhl. č. 148/2007 Sb.) Azalková č.p.1218/ Praha Hostivař

Transkript

1 [PENB] PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY (vyhl. č. 148/2007 Sb.) Objekt: Adresa: Majitel: Rodinný dům Azalková č.p.1218/ Praha Hostivař Ing. František Venta č.p. 391, Slapy Mgr. Světlana Ventová Kralická 950/1, Praha 10 - Strašnice Předkládá: tzb-energ Sdružení techniků a inženýrů ve stavebnictví Ing. Markéta Pavlová tel: , tzb-energ@seznam.cz Vypracoval: Ing. Pavel Kolouch, energetický auditor č.0999 tel: , kolouch.pavel@atlas.cz duben 2010 Březen 2013

2 a) Identifikační údaje budovy Adresa budovy (místo, ulice, číslo, PSČ): Účel budovy: Azalková č.p.1218/33, Praha Hostivař Rodinný dům Kód obce: Praha (okres Hlavní město Praha): Kód katastrálního území: Hostivař (okres Hlavní město Praha): Parcelní číslo: 493/13 Vlastník nebo společenství vlastníků, popř. stavebník: IČ: Ing. František Venta č.p. 391, Slapy Mgr. Světlana Ventová Kralická 950/1, Praha 10 - Strašnice - Tel./ - Provozovatel, popř. budoucí provozovatel: IČ: Ing. František Venta č.p. 391, Slapy Mgr. Světlana Ventová Kralická 950/1, Praha 10 - Strašnice - Tel./ - Nová budova Stávající budova Změna stávající budovy Umístění na veřejném místě podle 6a, odst. 6 zákona 406/2000 Sb. b) Typ budovy Rodinný dům Bytový dům Hotel a restaurace Administrativní budova Nemocnice Budova pro vzdělávání Sportovní zařízení Jiný druh budovy - připojte jaký: c) Užití energie v budově Budova pro velkoobchod a maloobchod 1. Stručný popis energetického a technického zařízení budovy 1 Vytápění: Objekt rodinného domu je vytápěn pomocí plynového kotle. Topný systém objektu je dvoutrobkový teplovodní s nuceným oběhem. Jako teplosměná plocha jsou instalována článková otopná tělesa. Teplota otopné vody je řízena pomocí prostorového termostatu. Regulace otopných těles je pomocí kohoutů. Příprava teplé vody: Teplá voda je připravována pomocí průtokového ohřívače integrovaného do plynového kotle. Ve výpočtu množství TV je uvažováno se čtyřmi osobami v objektu. Dodávka el. energie: Dodávka elektrické energie je zajištěna z rozvodné sítě NN. Osvětlení: Osvětlení objektu je řešeno v souladu s hygienickými požadavky a není znám přesný příkon osvětlovací soustavy. Výpočtová teplota: Objekt rodinného domu je rozdělen dle provozu a výpočtových teplot na dvě zóny. Zóna 1 - Vnitřní výpočtová teplota v rodinném domě je uvažována 21 C. Zóna 2 - Vnitřní výpočtová teplota v suterénu je uvažována 15 C. 2

3 2. Druhy energie užívané v budově Elektrická energie Tepelná energie Zemní plyn Hnědé uhlí Černé uhlí Koks TTO LTO Nafta Jiné plyny Druhotná energie Biomasa Ostatní obnovitelné zdroje - připojte jaké: Jiná paliva - připojte jaká: 3. Hodnocená dílčí energetická náročnost budovy EP Vytápění (EP H ) Příprava teplé vody (EP DHW ) Chlazení (EP C ) Osvětlení (EP Light ) Mechanické větrání (vč. zvlhčování) (EP Aux;Fans ) Pozn.: Průkaz je zpracován bez hodnocení vlivu elektrických spotřebičů. d) Technické údaje budovy 1. Stručný popis budovy 2 Popis: Posuzovaný objekt je stávající čtyřpodlažní řadový rodinný dům z roku Z východní a západní strany dům přiléhá k sousedním rodinným domům. První podlaží je suterénní a slouží jako technické zázemí objektu. Tři další podlaží jsou nadzemní vytápěné a slouží k bydlení. Objekt je přibližně obdélníkového půdorysu. Konstrukční systém: Konstrukční systém objektu je stěnový zděný. Rodinný dům je založený na základových pasech. Obvodová konstrukce: Obvodová konstrukce je vyzděna z dutých tvárnic tl. 300 mm. Zastřešení: Zastřešení objektu je provedeno šikmou střechou s mírným sklonem. Nosnou část střechy tvoří dřevěná konstrukce. Zateplení střechy je provedeno pěnovým polystyrénem tl. 100 mm. Vrchní vrstvu střechy tvoří falcovaný plech. Podlaha na terénu: Podlaha na terénu je v původní složení z doby výstavby. Tepelně technické vlastnosti podlahy jsou uvažovány obvyklé z té doby. Otvorové výplně: Okna objektu jsou původní dřevěná zasklená dvojitým zasklením. Vchodové dveře jsou dřevěné, zasklené jednoduchým zasklením. Prosklení vstupní haly je řešeno skleněnými kopility. Garážová vrata jsou stará, dřevěná. Z východní a západní strany dům přiléhá k sousedním rodinný domům. V těchto domech je uvažována stejná výpočtová teplota, konstrukce přilehlé k těmto domům tedy nemají tepelné ztráty a nejsou započítány do ochlazované obálky budovy. 2. Geometrická charakteristika budovy Objem budovy V vnější objem vytápěné budovy (m 3 ) 1029 Celková plocha A součet vnějších ploch ochlazovaných konstrukcí ohraničujících objem budovy (m 2 ) 346 Celková podlahová plocha budovy A c (m 2 ) 297 Faktor tvaru budovy A/V (m 2 / m 3 ) 0,34 Pozn.: V souladu se zákonem č. 406/2001 Sb. je celkovou podlahovou plochou podlahová plocha všech podlaží budovy vymezená mezi vnějšími stěnami. 3

4 3. Klimatické údaje a vnitřní výpočtová teplota Klimatická oblast podle ČSN klimatická oblast OBLAST I Průměrná vnitřní výpočtová teplota v otopném období (provozní režim) θ i ( C) 19,4 4. Charakteristika ochlazovaných konstrukcí budovy Ochlazovaná konstrukce Zóna 1 rodinný dům Plocha A (m 2 ) Součinitel prostupu tepla U (W/m 2 K) Měrná ztráta konstrukce prostupem tepla H T (W/K) 1 obvodová stěna - zóna 1 89,19 0,85 75,81 2 střecha 3.NP - zóna 1 69,56 0,41 28,52 3 terasa 3.NP - zóna 1 19,54 0,60 11,72 4 balkón 2.NP - zóna 1 2,16 0,60 1,30 5 okna sever - zóna 1 11,13 2,40 26,71 6 okna jih - zóna 1 20,29 2,40 48,68 Zóna 2 suterén 7 obvodová stěna - zóna 2 23,80 0,85 20,23 8 podlaha na terénu - zóna 2 93,06 0,90 56,12 9 balkón 1.NP - zóna 2 1,80 0,60 1,08 10 okna sever - zóna 2 5,85 2,40 14,04 11 garážová vrata - zóna 2 5,25 3,50 18,38 12 vchodové dveře - zóna 2 1,70 3,50 5,95 13 kopility - zóna 2 3,00 3,50 10,50 Tepelné vazby mezi konstrukcemi 3 10%A - 34,63 Celkem 346,32 Pozn.: Objekt rodinného domu je uvažován jako dvě zóny: 1 rodinný dům 2 suterén 4

5 5. Tepelně technické vlastnosti budovy Požadavek podle 6a Zákona Jednotka Hodnocení Stavební konstrukce a jejich styky mají ve všech místech nejméně takový tepelný odpor, že jejich vnitřní povrchová teplota nezpůsobí kondenzaci vodní páry. Stavební konstrukce a jejich styky mají nejvýše požadovaný součinitel prostupu tepla a činitel prostupu tepla. U stavebních konstrukcí nedochází k vnitřní kondenzaci vodní páry nebo jen v množství, které neohrožuje jejich funkční způsobilost po dobu předpokládané životnosti. Funkční spáry vnějších výplní otvorů mají nejvýše požadovanou nízkou průvzdušnost, ostatní konstrukce a spáry obvodového pláště budovy jsou téměř vzduchotěsné, s požadovaně nízkou celkovou průvzdušností obvodového pláště. Podlahové konstrukce mají požadovaný pokles dotykové teploty zajišťovaný jejich tepelnou jímavostí a teplotou na vnitřním povrchu. Místnosti (budova) mají požadovanou tepelnou stabilitu v zimním i letním období, snižující riziko jejich přílišného chladnutí a přehřívání. Budova má požadovaný nízký průměrný součinitel prostupu tepla obvodového pláště. 6. Vytápění Zdroj tepla č. 1 Typ zdroje energie Použité palivo Jmenovitý tepelný výkon (kw) (m 2 K)/W W/(m 2 K) kg/(m 2 a) m 3 /(s.m.pa 0,67 ) C C W/(m 2 K) viz projektová dok. dle vyhl. č. 499/2006 Sb. - část B NE viz projektová dok. dle vyhl. č. 499/2006 Sb. - část B U výplní otvorů je prokázání této vlastnosti součástí technické dokumentace výrobku. U ostatních obalových konstrukcí se jedná o projektový předpoklad. viz projektová dok. dle vyhl. č. 499/2006 Sb. - část B viz projektová dok. dle vyhl. č. 499/2006 Sb. - část B Plynový kotel Zemní plyn Upřesněno v PD Průměrná roční účinnost zdroje energie (%) 92 Výpočet Měření Odhad Regulace zdroje energie Údržba zdroje energie Převažující typ topné soustavy Převažující regulace topné soustavy Pravidelná Automatická NE Pravidelná smluvní Není Teplovodní dvoutrubková s nuceným oběhem, článková otopná tělesa Prostorový termostat Rozdělení otopných větví podle orientace budovy Ano Ne Stav tepelné izolace rozvodů otopné soustavy 4 Izolováno, ne v souladu s vyhl. č. 193/2007 Sb. 7. Dílčí hodnocení energetické náročnosti vytápění Bilanční Dodaná energie na vytápění Q fuel,h [GJ/rok] 140,4 Spotřeba pomocné energie na vytápění Q Aux,H [GJ/rok] 0,4 Energetická náročnost vytápění EP H = Q fuel,h + Q Aux,H [GJ/rok] 140,8 5

6 8. Větrání a klimatizace Mechanické větrání Stav tepelné izolace VZT jednotky a rozvodů 4 - Systém VZT zařízení č. 1 Typ větracího systému / Tepelný výkon (kw) - Jmenovitý elektrický příkon systému větrání (kw) - Jmenovité průtokové množství vzduchu (m 3 /hod) - Převažující regulace větrání - Údržba větracího systému Zvlhčování vzduchu Pravidelná Není Typ zvlhčovací jednotky - Jmenovitý příkon systému zvlhčování (kw) - Použité médium pro zvlhčování Pára Voda Regulace klimatizační jednotky - Údržba klimatizace Pravidelná Není Pravidelná smluvní Pravidelná smluvní Zdroj chladu č. 1 Druh systému chlazení - Jmenovitý el. příkon pohonu zdroje chladu (kw) - Jmenovitý chladící výkon (kw) - Převažující regulace zdroje chladu - Převažující regulace chlazeného prostoru - Údržba větracího systému Pravidelná Není Stav tepelné izolace rozvodů chladu 4 - Pravidelná smluvní 9. Dílčí hodnocení energetické náročnosti mechanického větrání (vč. zvlhčování) Spotřeba pomocné energie na mech. větrání Q Aux;Fans [GJ/rok] - Dodaná energie na zvlhčování Q fuel,hum [GJ/rok] - Energetická náročnost mechanického větrání (vč. zvlhčování) EP Aux;Fans = Q Aux;Fans + Q fuel,hum [GJ/rok] Dílčí hodnocení energetické náročnosti chlazení Dodaná energie na chlazení Q fuel,c (GJ/rok) - Bilanční Bilanční Spotřeba pomocné energie na chlazení Q Aux,C (GJ/rok) - Energetická náročnost chlazení EP C = Q fuel,c + Q Aux,C (GJ/rok) - 6

7 11. Příprava teplé vody (TV) Příprava teplé vody (TV) Systém přípravy TV v budově Centrální Lokální Kombinovaný Systém přípravy TV č. 1 Typ přípravy TV Průtokový ohřev Použitá energie Zemní plyn Jmenovitý příkon pro ohřev TV (kw) Upřesněno v PD Průměrná roční účinnost zdroje přípravy (%) 80 Výpočet Měření Odhad Roční spotřeba teplé vody v budově (m3/rok) 50 Objem zásobníku TV (litry) - Údržba zdroje přípravy TV Pravidelná Pravidelná smluvní Není Stav tepelné izolace rozvodů TV Izolováno, ne v souladu s vyhl. č. 193/2007 Sb. 12. Dílčí hodnocení energetické náročnosti přípravy teplé vody Bilanční Dodaná energie na přípravu TV Q fuel,dhw [GJ/rok] 12,4 Spotřeba pomocné energie na přípravu TV QAux,DHW [GJ/rok] 0,0 Energetická náročnost přípravy TV EP DHW = Q fuel,dhw + Q Aux,DHW (GJ/rok) 12,4 13. Osvětlení Typy osvětlovacích soustav Celkový elektrický příkon osvětlení budovy (W) Způsob ovládání osvětlovací soustavy Dle využití prostoru N/A Ruční 14. Dílčí hodnocení energetické náročnosti osvětlení Bilanční Dodaná elektrická energie na osvětlení a spotřebiče Q fuel,l,e [GJ/rok] 3,5 Dodaná energie osvětlení Q fuel,ap,e [GJ/rok] 3,5 Bilanční Energetická náročnost budovy EP (GJ/rok) 156,7 Maximální energetická náročnost referenční budovy R rq (kwh/(m 2.rok)) 142 Minimální energetická náročnost referenční budovy R rq (kwh/(m 2.rok)) 98 Třída energetické náročnosti hodnocené budovy D Slovní vyjádření ke splnění požadavků na energetickou náročnost budovy Nevyhovující Měrná spotřeba energie na celkovou podlahovou plochu EP A (kwh/(m 2.rok)) 7

8 e) Energetická bilance budovy pro standardní užívání 1. Dodaná energie z vnější strany systémové hranice budovy stanovená bilančním hodnocením Energonositel Vypočtené množství dodané energie Energie skutečně dodaná do budovy 7 Jednotková cena8 GJ/rok GJ/rok Kč/GJ Elektrická energie 3,9 - - Zemní plyn 152,8 - - Celkem 156, Energie vyrobená v budově Druh zdroje energie Vypočtené množství vyrobené energie GJ/rok Teplo vyrobené ze zemního plynu pro ÚT a TV 152,8 f) ekologická a ekonomická proveditelnost alternativních systémů a kogenerace u nových budov s podlahovou plochou nad 1000 m 2 Místní obnovitelný zdroj energie Dálkové vytápění nebo chlazení Tepelné čerpadlo Kogenerace Blokové vytápění nebo chlazení Jiné 1. Postup a výsledky posouzení ekologické a ekonomické proveditelnosti technicky dostupných a vhodných alternativních systémů dodávek energie 9 Nejedná se o novou budovu s podlahovou plochou nad 1000 m 2. g) Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy 1. Doporučená opatření Popis opatření Úspora energie Investiční náklady Prostá doba návratnosti GJ/rok tis. Kč let Zateplení obvodové stěny tepelnou izolací tl. 140 mm 34, Zateplení střechy tepelnou izolací tl. 200 mm a teras tepelnou izolací tl. 100 mm 15, Výměna oken za nová s tepelně izolačním trojsklem a výměnu dveří za nová s tepelně izolačním dvojsklem 33, Celkem 83, Hodnocení budovy po provedení doporučených opatření Bilanční Energetická náročnost budovy EP [GJ/rok] 73,3 Třída energetické náročnosti B Měrná spotřeba energie na celkovou podlahovou plochu [kwh/(m 2.rok)] 68,5 Slovní vyjádření třídy energetické náročnosti hodnocené budovy Úsporná 8

9 Při užívání domu je doporučeno využití ekvitermní regulace, nastavit časové útlumy na vytápění v nočních hodinách a v době nevyužívání objektu. Dále je doporučeno při výběru domácích spotřebičů upřednostňovat spotřeby třídy A, nebo lepší, pro osvětlení domu použití technologii LED světelných zdrojů. Při energeticky uvědomělém využívání objektu lze dosáhnout rozdílu plateb za energie v řádech 10 až 30%. h) Další údaje 1. Doplňující údaje k hodnocené budově 10 Posuzovaný objekt je stávající rodinný dům. Průkaz energetické náročnosti je zpracován jako podklad pro případný prodej domu. Rodinný dům zatím neprošel rekonstrukcí se zaměřením na zlepšení tepelně izolačních vlastností. Dům je velmi kompaktního tvaru a ze dvou stran je přilepený k sousedním domům. Pokud se provede rekonstrukce zaměřená na tepelně izolační vlastnosti konstrukcí, bude energetická náročnost domu velmi nízká. 2. Seznam podkladů použitých k hodnocení budovy 11 K vypracování průkazu energetické náročnosti budovy byla použita částečná projektová dokumentace, fotodokumentace a ústní informace o objektu. i) Doba platnosti průkazu a identifikace zpracovatele Platnost průkazu do 18. březen 2023 Průkaz vypracoval Ing. Pavel Kolouch Osvědčení č Dne: 18. březen

10 Druh budovy A B C D E F G Rodinný dům < > 286 Bytový dům < > 245 Hotel a restaurace < > 590 Administrativní < > 345 Nemocnice < > 625 Vzdělávací zařízení < > 265 Sportovní zařízení < > 297 Obchodní < > 362 Třída energetické náročnosti budovy A B C D E F Slovní vyjádření energetické náročnosti budovy Mimořádně úsporná Úsporná Vyhovující Nevyhovující Nehospodárná Velmi nehospodárná G Mimořádně nehospodárná 1 Obsahuje zejména: údaje o technickém zařízení budovy, vlastních energetických zdrojích a rozvodech energie. 2 Obsahuje zejména: uvedení budovy do provozu, přehled a popis zásadních rekonstrukcí provedených u hodnocené budovy, režim užívání budovy. 3 Lze doplnit expertním odhadem podle doporučení ČSN H.2.3 pozn. 3 4 Hodnotí se podle vyhlášky 193/2007 Sb. kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu domácnostem. 5 Údaje vycházející z dílčích hodnocení energetické náročnosti po jednotlivých energonositelích 6 Podle přílohy 1 vyhlášky 148/2007 Sb. 7 Doplní se pouze pro existující budovy; průměr dodávky energie za 3 předchozí roky 8 Průměrná roční cena za jednotku nakoupené energie za poslední kalendářní rok nebo cena v místě obvyklá. 9 Například podle vyhlášky 425/2004 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu 10 Zjištěné stavební a provozní nedostatky budovy, vlastní zhodnocení budovy. 11 Například stavební a technická dokumentace, fakturní a účetní doklady. 10

11 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Rodinný dům Hodnocení budovy Azalková č.p.1218/33, Praha Hostivař stávající stav po realizaci doporučení Celková podlahová plocha: 297 m >286 VELMI ÚSPORNÁ Měrná vypočtená roční spotřeba energie v kwh/m 2 rok Celková vypočtená roční dodaná energie v GJ Vytápění A B C Chlazení D E MIMOŘÁDNĚ NEHOSPODÁRNÁ Podíl dodané energie připadající na: Mechanické větrání Teplá voda kwh/m 2 třída EN kwh/m 2 třída EN ,7 - Celkem 89,8% 0,0% 0,0% 7,9% 2,2% 100% Doba platnosti průkazu 18. březen 2023 Průkaz vypracoval Ing. Pavel Kolouch Osvědčení č.: F G 4 Osvětlení a el. spotřebiče Průkaz energetické náročnosti budovy je zpracován pomocí výpočetního nástroje NKN verze Průkaz ENB splňuje požadavky 6a zákona č. 406/2000 Sb., ve znění pozdějších předpisů a vyhlášky č. 148/2007 Sb. A B C 4 D 4 E 4 F G 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,00 0,00 0,00 0,00 0,00 0,00 0, A B C D E F G

12 leden únor březen duben květen červen červenec srpen září říjen listopad prosinec Spotřeba energie [MJ] PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY DODANÁ ENERGIE DO BUDOVY - HODNOCENÍ ENERGETICKÉ NÁROČNOSTI BUDOVY - doplnění protokolu průkazu energetické náročnosti budovy Budova: Adresa: Rodinný dům Azalková č.p.1218/33, Praha Hostivař Energetická náročnost budovy EP [GJ/rok] - Měrná spotřeba energie na celkovou podlahovou plochu [kwh/(m 2.rok)] - Třída energetické náročnosti hodnocené budovy (yhláška 148/2007 Sb.) D GJ kwh/(m 2.rok) Nevyhovující Dodaná energie do budovy pro dílčí energetické systémy Dílčí dodaná energie Měrná dílčí dodaná energie Podíl na celkové dodané energii Zdroje tepla (vč. kogenerace) MJ kwh 131,2 kwh/(m 2.rok) 89,6% Zdroje chladu 0 MJ 0 kwh 0,0 kwh/(m 2.rok) 0,0% Systémy vlhčení 0 MJ 0 kwh 0,0 kwh/(m 2.rok) 0,0% Systémy přípravy teplé vody MJ kwh 11,6 kwh/(m 2.rok) 7,9% Osvětlení a elektrické spotřebiče MJ 975 kwh 3,3 kwh/(m 2.rok) 2,2% Pomocné energie 367 MJ 102 kwh 0,3 kwh/(m 2.rok) 0,2% pozn. pomocná energie zahrnuje systém MaR, oběhová čerpadla, příkon ventilátorů systémů VZT Celková dodaná energie MJ kwh kwh/(m 2.rok) Produkce energie v budově dílčími energetickými systémy Dílčí produkce energie Měrná dílčí produkce energie Termosolární systémy 0 MJ 0 kwh 0,0 kwh/(m 2.rok) Fotovoltaika 0 MJ 0 kwh 0,0 kwh/(m 2.rok) Kogenerace - elektřina 0 MJ 0 kwh 0,0 kwh/(m 2.rok) Kogenerace - teplo 0 MJ 0 kwh 0,0 kwh/(m 2.rok) pozn. výpočet předpokládá, že nedochází k nadprodukci tepla na úmj Celková roční dodaná energie do MJ budovy s vlivem systémů využívající OZE a kogenerace 0 kwh/(m2.rok) [MJ] Spotřeba dodané energie na úpravu vlhkosti Spotřeba dodané energie pro kogeneraci Získaná energie PV systémem Spotřeba energie na chlazení Spotřeba energie na vytápění Získaná energie termosolárním systémem Spotřeba tepla na přípravu TV Spotřeba dodané energie na osvětlení Spotřeba pomocné energie (elektrické) CELKOVÁ DODANÁ ENERGIE DO BUDOVY PRO JEDNOTLIVÉ ENERGETICKÉ SYSTÉMY Dodaná energie pro: leden únor březen duben květen červen červenec srpen září říjen listopad prosinec CELKEM Zdroje tepla (vč. kogenerace) MJ MJ Zdroje chladu MJ MJ Systémy vlhčení MJ MJ Systém přípravy teplé vody MJ MJ Osvětlení a spotřebiče MJ MJ Pomocná energie MJ MJ Dodaná energie do budovy MJ MJ CELKOVÁ PRODUKCE VYUŽITELNÉ ENERGIE V BUDOVĚ ZE SOLÁRNÍCH SYSTÉMŮ A KOGENERACE Termosolární systémy MJ MJ Fotovoltaika MJ MJ Kogenerace (teplo + elektřina) MJ MJ Měrná dílční roční dodaná energie do budovy s vlivem systémů využívající OZE a kogenerace [kwh/(m 2.rok)] 131,19 0,00 11,62 0,34 3,28 120,00 125,00 130,00 135,00 140,00 145,00 150,00 Spotřeba dodané energie na vytápění Spotřeba dodané energie na chlazení Spotřeba dodané energie na úpravu vlhkosti Spotřeba dodané energie na přípravu TV Spotřeba pomocné energie (elektrické) Spotřeba dodané energie na osvětlení 12

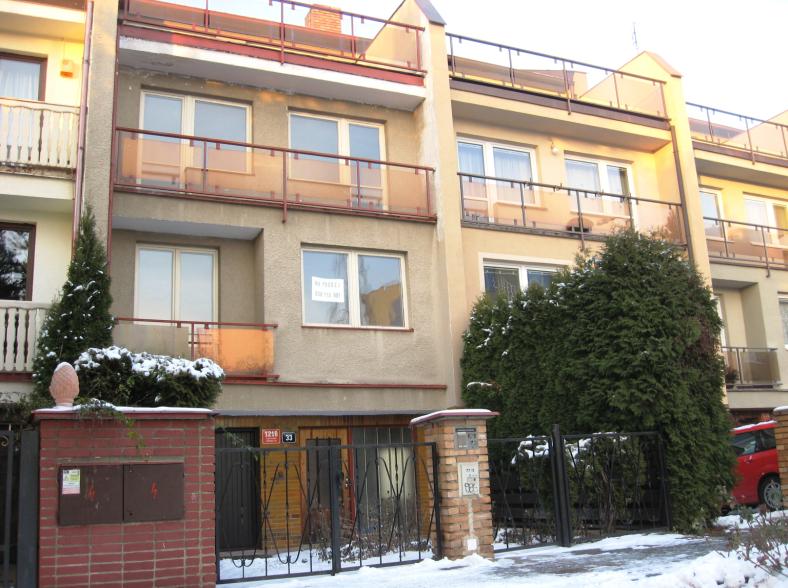

13 Příloha 1 situace objektu Zdroj: Příloha 2 - fotodokumentace objektu 13
