PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY rodinný dům, Kozí, Únětice u Prahy, parc. č. 72/27, 72/1 dle Vyhl. 148/2007 Sb

Transkript

1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY rodinný dům, Kozí, Únětice u Prahy, parc. č. 72/27, 72/1 dle Vyhl. 148/2007 Sb Zadavatel: TICHON Company s.r.o. Energetický auditor: ING. PETR SUCHÁNEK, PH.D. energetický auditor MPO, číslo 629 ze dne

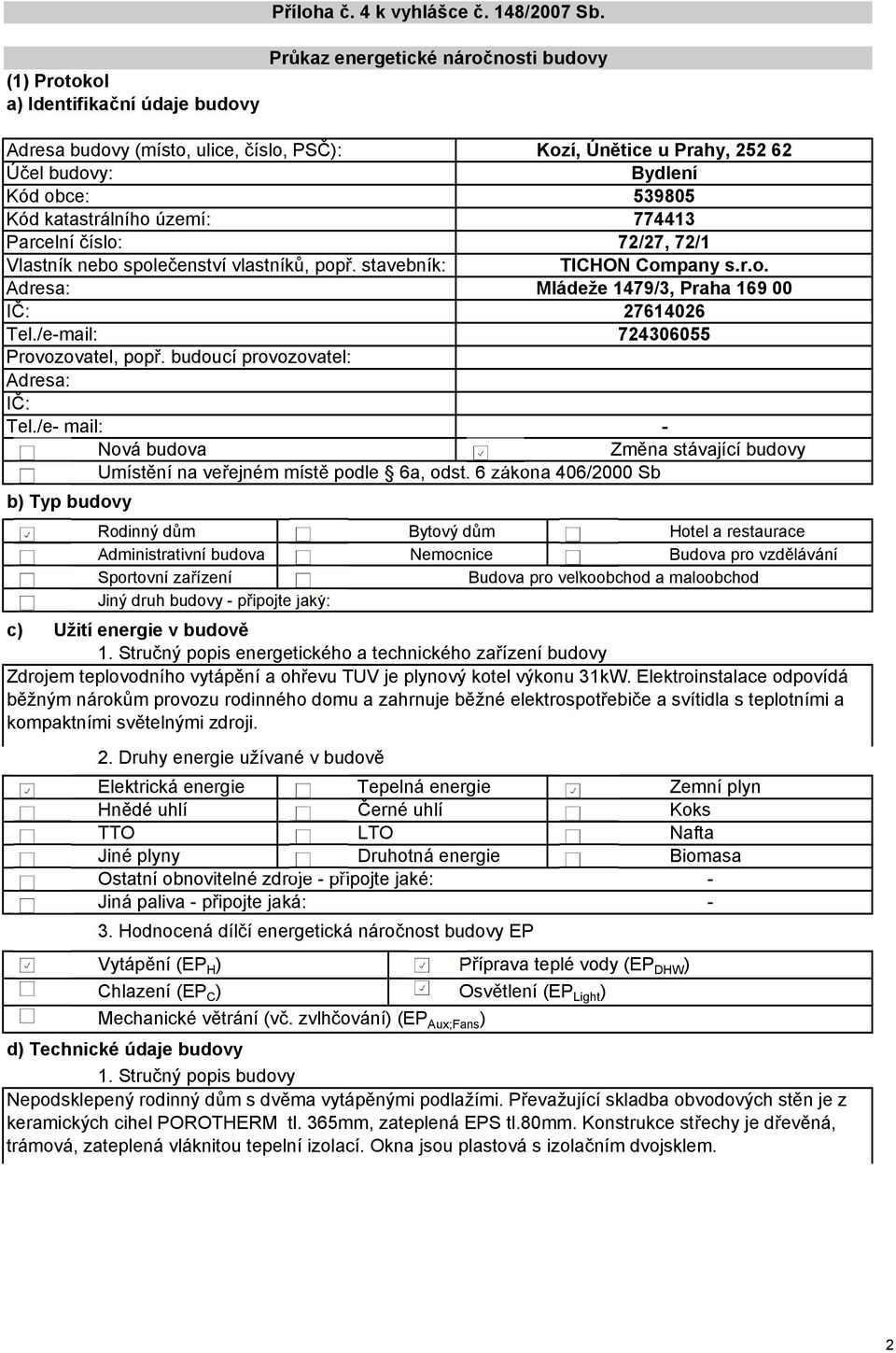

2 (1) Protokol a) Identifikační údaje budovy b) Typ budovy Příloha č. 4 k vyhlášce č. 148/2007 Sb. Průkaz energetické náročnosti budovy Adresa budovy (místo, ulice, číslo, PSČ): Kozí, Únětice u Prahy, Účel budovy: Bydlení Kód obce: Kód katastrálního území: Parcelní číslo: 72/27, 72/1 Vlastník nebo společenství vlastníků, popř. stavebník: TICHON Company s.r.o. Adresa: Mládeže 1479/3, Praha IČ: Tel./ Provozovatel, popř. budoucí provozovatel: Adresa: IČ: Tel./e mail: Nová budova Změna stávající budovy Umístění na veřejném místě podle 6a, odst. 6 zákona 406/2000 Sb Rodinný dům Bytový dům Hotel a restaurace Administrativní budova Nemocnice Budova pro vzdělávání Sportovní zařízení Budova pro velkoobchod a maloobchod Jiný druh budovy připojte jaký: c) Užití energie v budově 1. Stručný popis energetického a technického zařízení budovy Zdrojem teplovodního vytápění a ohřevu TUV je plynový kotel výkonu 31kW. Elektroinstalace odpovídá běžným nárokům provozu rodinného domu a zahrnuje běžné elektrospotřebiče a svítidla s teplotními a kompaktními světelnými zdroji. 2. Druhy energie užívané v budově Elektrická energie Tepelná energie Zemní plyn Hnědé uhlí Černé uhlí Koks TTO LTO Nafta Jiné plyny Druhotná energie Biomasa Ostatní obnovitelné zdroje připojte jaké: Jiná paliva připojte jaká: 3. Hodnocená dílčí energetická náročnost budovy EP Vytápění (EP H ) Příprava teplé vody (EP DHW ) Chlazení (EP C ) Osvětlení (EP Light ) Mechanické větrání (vč. zvlhčování) (EP Aux;Fans ) d) Technické údaje budovy 1. Stručný popis budovy Nepodsklepený rodinný dům s dvěma vytápěnými podlažími. Převažující skladba obvodových stěn je z keramických cihel POROTHERM tl. 365mm, zateplená EPS tl.80mm. Konstrukce střechy je dřevěná, trámová, zateplená vláknitou tepelní izolací. Okna jsou plastová s izolačním dvojsklem. 2

3 2. Geometrická charakteristika budovy Objem budovy V vnější objem vytápěné budovy [m 3 ] 632 Celková plocha A součet vnějších ploch ochlazovaných konstrukcí ohraničujících objem budovy [m 2 ] 463 Celková podlahová plocha budovy Ac [m 2 ] 180 Objemový faktor budovy A/V 0,73 3. Klimatické údaje a vnitřní výpočtová teplota Klimatické místo Průměrná vnitřní výpočtová teplota v otopném období (provozní režim) θi ( C) Průměrná vnitřní výpočtová teplota v období chlazení (provozní režim) θi ( C) 19,6 22,0 4. Charakteristika ochlazovaných konstrukcí budovy Plocha Součinitel Měrná ztráta Ochlazovaná konstrukce všech prostupu tepla konstrukce konstrukcí U [W/(m. 2 K)] prostupem tepla A [m 2 ] H T [W/K] Konstrukce horizontální Konstrukce č.h1:podlaha na terénu 105,40 0,63 39,84 Konstrukce č.h2:střecha 105,40 0,22 23,19 Konstrukce vertikální Konstrukce č.v1:obvodová stěna 215,00 0,28 60,20 Výplně otvorů Okno 6,00 1,20 7,20 Okno 5,80 1,20 6,96 Okno 21,60 1,20 25,92 Okno 1,20 1,20 1,44 Dveře 2,40 1,70 4,08 Tepelné vazby 462,80 0,05 23,14 Celkem 462,80 0,41 191,97 5. Tepelně technické vlastnosti budovy Požadavek podle 6a Zákona 1.Stavební konstrukce a jejich styky mají ve všech místech nejméně takový tepelný odpor, že jejich vnitřní povrchová teplota nezpůsobí kondenzaci vodní páry. 2. Stavební konstrukce a jejich styky mají nejvýše požadovaný součinitel prostupu tepla a lineární a bodový činitel prostupu tepla. 3. U stavebních konstrukcí nedochází k vnitřní kondenzaci vodní páry nebo jen v množství, které neohrožuje jejich funkční způsobilost po dobu předpokládané životnosti. 4. Funkční spáry vnějších výplní otvorů mají nejvýše požadovanou nízkou průvzdušnost, ostatní konstrukce a spáry obvodového pláště budovy jsou téměř vzduchotěsné, s požadovaně nízkou celkovou průvzdušností obvodového pláště. 5. Podlahové konstrukce mají požadovaný pokles dotykové teploty zajišťovaný jejich tepelnou jímavostí a teplotou na vnitřním povrchu. klimatická oblast OBLAST II Hodnocení Jednotka R si,n [K/W] si,n [ C] U N [W/m2K] M c,n [kg/m 2 ] i LV,N [m 3 /(s.m.pa 0,67 ) ] [ C] 6. Místnosti (budova) mají požadovanou tepelnou stabilitu v zimním i letním období, snižující riziko jejich přílišného chladnutí a přehřívání. 7. Budova má požadovaný nízký průměrný součinitel prostupu tepla obvodového pláště Uem. V,N (t) [ C] U em,n [W/m2K] 3

4 6. Vytápění Otopný systém budovy popis otopné soustavy Teplovodní s otopnými tělesy Stav tepelné izolace rozvodů otopné soustavy Původní Převažující regulace otopné soustavy Rozdělení otopných větví podle orientace budovy Termoregulační ventily Ano Ne Zdroj tepla č. 1 Typ zdroje energie / jmenovitý tepelný výkon zdroje tep Plynový kotel Jmenovitý tepelný výkon zdroje tepla (kw) 31 Průměrná roční účinnost zdroje energie [%] 90% Výpočet Měření Odhad Regulace zdroje energie Termostat, ekviterm Údržba zdroje energie Pravidelná smluvní Není Pravidelná 7. Dílčí hodnocení energetické náročnosti vytápění Dodaná energie na vytápění Q fuel,h [GJ/rok] Spotřeba pomocné energie na vytápění Q Aux,H [GJ/rok] Energetická náročnost vytápění EP H = Q fuel,h + Q Aux,H [GJ/rok] Požadovaná energetická náročnost vytápění R rq,h (GJ/rok) Energetická náročnost stávající úrovně vytápění R s,h (GJ/rok) Měrná spotřeba energie na vytápění E PH,A [kwh/(m 2.rok)] Třída energetické náročnosti vytápění 21,56 0,67 22,23 8. Větrání a klimatizace Mechanické větrání Stav tepelné izolace VZT jednotky a rozvodů Systém VZT zařízení č. 1 není systém VZT č.1 Typ větracího systému / Tepelný výkon [kw] Tepelný výkon (kw) Jmenovitý elektrický příkon systému větrání [kw] Jmenovité průtokové množství vzduchu [m3/h] Převažující regulace větrání Ovládání snižující tok vzduchu nejméně na 40% m Údržba větracího systému Pravidelná smluvní Není Pravidelná Zvlhčování vzduchu Ne Typ zvlhčovací jednotky / Jmenovitý příkon zvlhčování [kw] Typ zvlhčovací jednotky / Jmenovitý příkon zvlhčování [kw] Použité médium pro zvlhčování Pára Regulace klimatizační jednotky Údržba klimatizace Není 34,41 B Voda Pravidelná smluvní Pravidelná Zdroj chladu č.1 není zdroj chladu č.1 Druh systému chlazení Jmenovitý el. příkon pohonu zdroje chladu [kw] Jmenovitý chladící výkon [kw] Převažující regulace zdroje chladu Převažující regulace chlazeného prostoru Údržba zdroje chladu Není Pravidelná smluvní Pravidelná 4

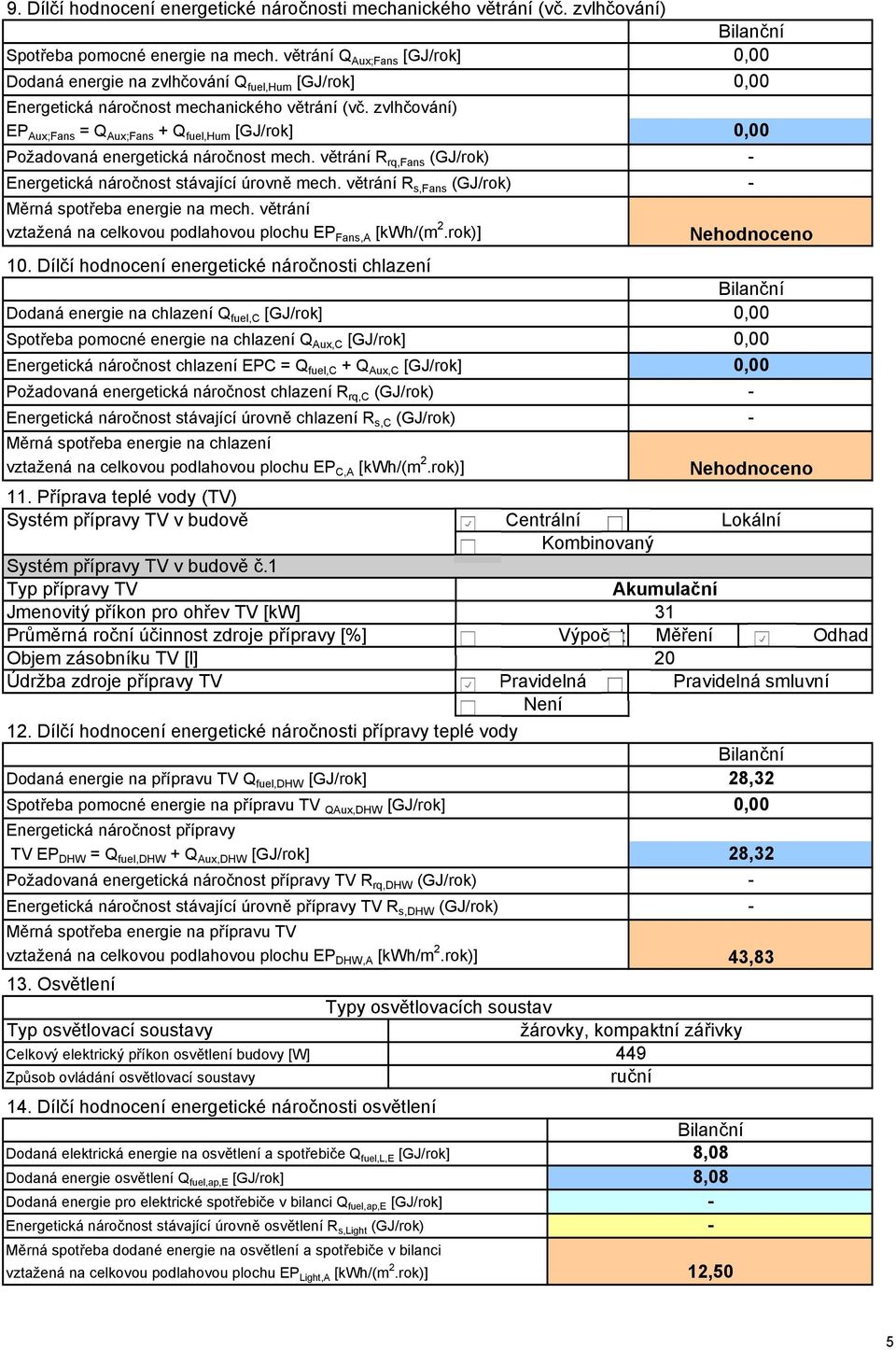

5 9. Dílčí hodnocení energetické náročnosti mechanického větrání (vč. zvlhčování) Spotřeba pomocné energie na mech. větrání Q Aux;Fans [GJ/rok] Dodaná energie na zvlhčování Q fuel,hum [GJ/rok] Energetická náročnost mechanického větrání (vč. zvlhčování) EP Aux;Fans = Q Aux;Fans + Q fuel,hum [GJ/rok] Požadovaná energetická náročnost mech. větrání R rq,fans (GJ/rok) Energetická náročnost stávající úrovně mech. větrání R s,fans (GJ/rok) Měrná spotřeba energie na mech. větrání vztažená na celkovou podlahovou plochu EP Fans,A [kwh/(m 2.rok)] Měrná spotřeba energie na chlazení vztažená na celkovou podlahovou plochu EP C,A [kwh/(m 2.rok)] 11. Příprava teplé vody (TV) Systém přípravy TV v budově Centrální Lokální Kombinovaný Systém přípravy TV v budově č.1 Typ přípravy TV Akumulační Jmenovitý příkon pro ohřev TV [kw] 31 Průměrná roční účinnost zdroje přípravy [%] Výpočet Měření Odhad Objem zásobníku TV [l] 20 Údržba zdroje přípravy TV Pravidelná Pravidelná smluvní Není 12. Dílčí hodnocení energetické náročnosti přípravy teplé vody 13. Osvětlení 14. Dílčí hodnocení energetické náročnosti osvětlení Nehodnoceno 10. Dílčí hodnocení energetické náročnosti chlazení Dodaná energie na chlazení Q fuel,c [GJ/rok] Spotřeba pomocné energie na chlazení Q Aux,C [GJ/rok] Energetická náročnost chlazení EPC = Q fuel,c + Q Aux,C [GJ/rok] Požadovaná energetická náročnost chlazení R rq,c (GJ/rok) Energetická náročnost stávající úrovně chlazení R s,c (GJ/rok) Dodaná energie na přípravu TV Q fuel,dhw [GJ/rok] Spotřeba pomocné energie na přípravu TV QAux,DHW [GJ/rok] Energetická náročnost přípravy TV EP DHW = Q fuel,dhw + Q Aux,DHW [GJ/rok] Požadovaná energetická náročnost přípravy TV R rq,dhw (GJ/rok) Energetická náročnost stávající úrovně přípravy TV R s,dhw (GJ/rok) Měrná spotřeba energie na přípravu TV vztažená na celkovou podlahovou plochu EP DHW,A [kwh/m 2.rok)] Typ osvětlovací soustavy Celkový elektrický příkon osvětlení budovy [W] Způsob ovládání osvětlovací soustavy Typy osvětlovacích soustav žárovky, kompaktní zářivky 449 ruční Dodaná elektrická energie na osvětlení a spotřebiče Q fuel,l,e [GJ/rok] 8,08 Dodaná energie osvětlení Q fuel,ap,e [GJ/rok] 8,08 Dodaná energie pro elektrické spotřebiče v bilanci Q fuel,ap,e [GJ/rok] Energetická náročnost stávající úrovně osvětlení R s,light (GJ/rok) Měrná spotřeba dodané energie na osvětlení a spotřebiče v bilanci vztažená na celkovou podlahovou plochu EP Light,A [kwh/(m 2.rok)] Nehodnoceno 12,50 28,32 28,32 43,83 5

6 15. Ukazatel celkové energetické náročnosti budovy Energetická náročnost budovy EP [GJ/rok] 58,63 Maxinální energetická náročnost referenční budovy Rrq [kwh/(m2.rok)] 142 Minimální energetická náročnost referenční budovy Rrq [kwh/(m2.rok)] 98 Ukazatel energetické náročnosti hodnocené budovy CI5 Třída energetické náročnosti hodnocené budovy 0,82 B Úsporná Slovní vyjádření třídy energetické náročnosti hodnocené budovy Měrná spotřeba energie na celkovou podlahovou plochu [kwh/(m2.rok)] 90,74 e) Energetická bilance budovy pro standardní užívání 1. dodaná energie z vnější strany systémové hranice budovy stanovená bilančním hodnocením Vypočtené množství Energie skutečně Energonositel dodané energie dodaná do budovy Jednotková cena [Kč/GJ] [GJ/rok] [GJ/rok] Zemní plyn 49,88 Elektřina 8,75 Celkem 58,63 2. energie vyrobená v budově Vypočtené množství vyrobené Druh zdroje energie energie [GJ/rok] Plynový kotel 40,272 Celkem 40,27 f) Ekologická a ekonomická proveditelnost alternativních systémů a kogenerace u nových budov s podlahovou plochou nad m 2 Místní obnovitelný zdroj energie Kogenerace Dálkové vytápění nebo chlazení Blokové vytápění nebo chlazení Tepelné čerpadlo Jiné 1. Postup a výsledky posouzení ekologické a ekonomické proveditelnosti technicky dostupných a vhodných alternativních systémů dodávek energie g) Doporučená opatření pro technicky a ekonomicky efektivní snížení energetické náročnosti budovy Úspora Investiční Prostá Popis opatření energie náklady doba [GJ/rok] [tis. Kč] návratnosti Úspora celkem se zahrnutím synergických vlivů 1. hodnocení budovy po provedení doporučených opatření Energetická náročnost budovy EP [GJ/rok] Ukazatel energetické náročnosti budovy CI Třída energetické náročnosti Slovní vyjádření třídy energetické náročnosti budovy Měrná spotřeba energie na celkovou podlahovou plochu [kwh/(m 2.rok)] 6

7 h) Další údaje 1. Doplňující údaje k hodnocené budově 2. Seznam podkladů použitých k hodnocení budovy Vyhl.č. 148/2007 Sb., Hodnocení energetické náročnosti budov ČSN EN ISO ( ) Tepelné chování budov Výpočet potřeby energie na vytápění ČSN EN 832 ( ) Tepelné chování budov, Výpočet potřeby energie na vytápění, Obytné budovy ČSN Tepelné soustavy v budovách Příprava teplé vody ČSN Výpočet tepelné zátěže klimatizovaných prostorů ČSN EN ( ) Energetické hodnocení budov, Energetické požadavky na osvětlen, Část 1 ČSN /2005 Z1 Tepelná ochrana budov, informace zadavatele (2) Doba platnosti průkazu a identifikace zpracovatele Platnost průkazu do Průkaz vypracoval Osvědčení č. Tabulka slovního vyjádření energetické náročnosti 22. březen 2023 Ing. Petr Suchánek, Ph.D. 629 Dne: 22. březen 2013 Hranice třídy EN [kwh/(m 2.rok)] Třída energetické Slovní vyjádření energetické od do náročnosti budovy náročnosti budovy A ,97 A 117,97 Velmi úsporná B ,97 B 117,97 Úsporná C ,97 C 117,97 Vyhovující D ,97 D 117,97 Nevyhovující E E Nehospodárná F ,97 F 117,97 Velmi nehospodárná G ,97 G 117,97 Mimořádně nehospodárná 7

8 8

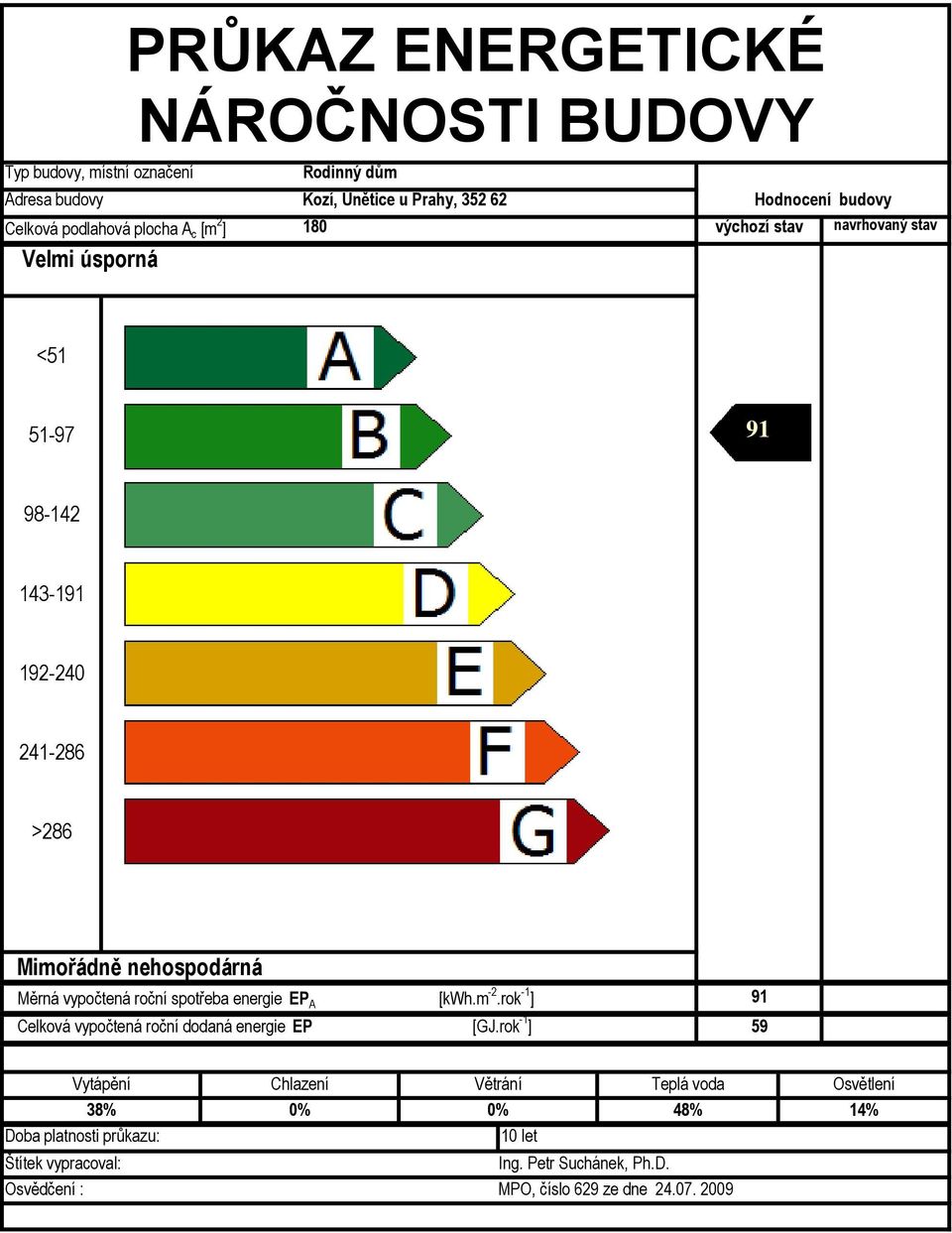

9 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Typ budovy, místní označení Rodinný dům Adresa budovy Kozí, Únětice u Prahy, Celková podlahová plocha A c [m 2 ] 180 výchozí stav Velmi úsporná Hodnocení budovy navrhovaný stav < >286 Mimořádně nehospodárná Měrná vypočtená roční spotřeba energie EP A [kwh.m 2.rok 1 ] 91 Celková vypočtená roční dodaná energie EP [GJ.rok 1 ] 59 Vytápění Chlazení Větrání Teplá voda Osvětlení 38% 0% 0% 48% 14% Doba platnosti průkazu: 10 let Štítek vypracoval: Ing. Petr Suchánek, Ph.D. Osvědčení : MPO, číslo 629 ze dne

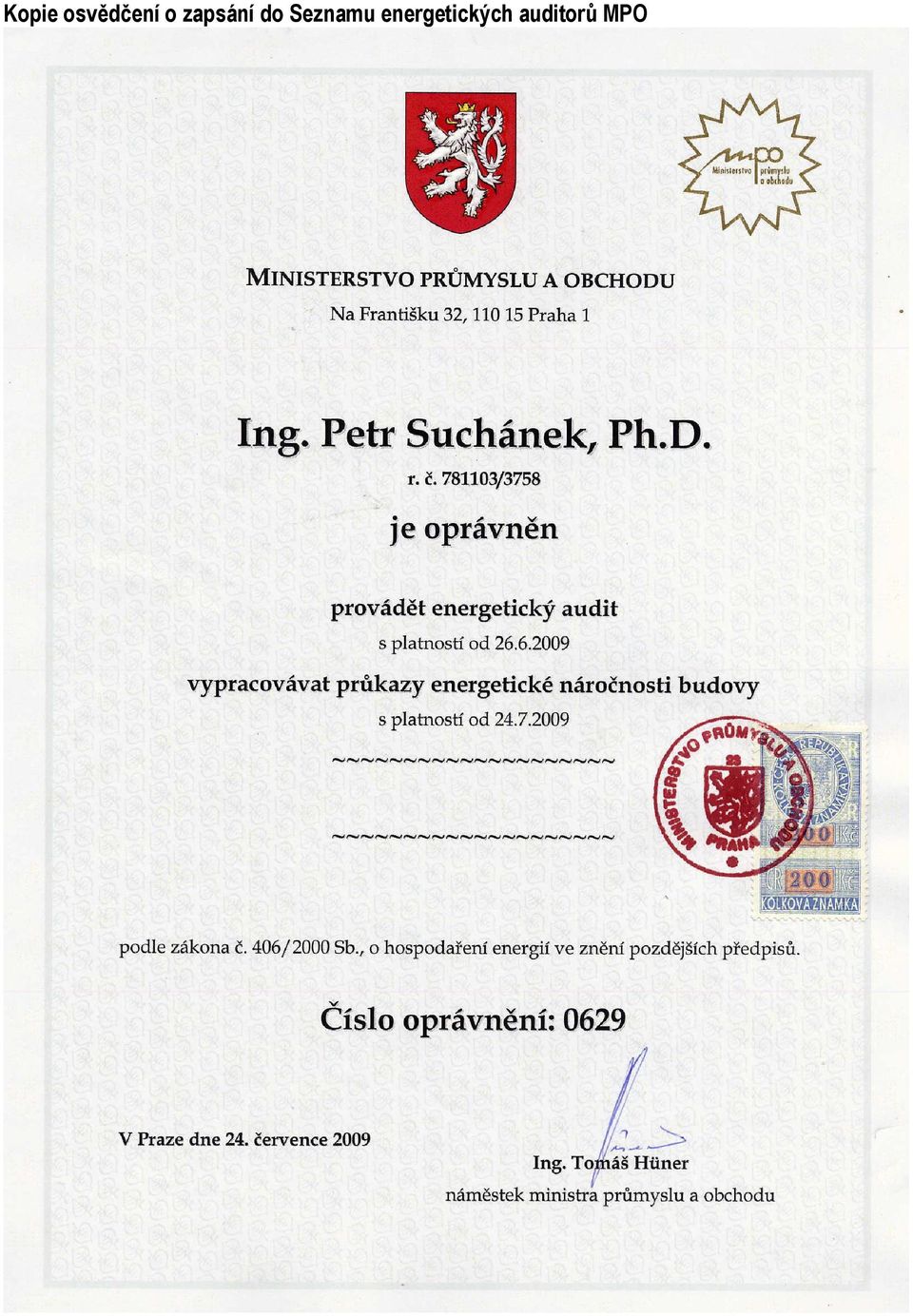

10 Kopie osv d ení o zapsání do Seznamu energetických auditor MPO
