Fireray 2000 Lineární hlásič kouře

Transkript

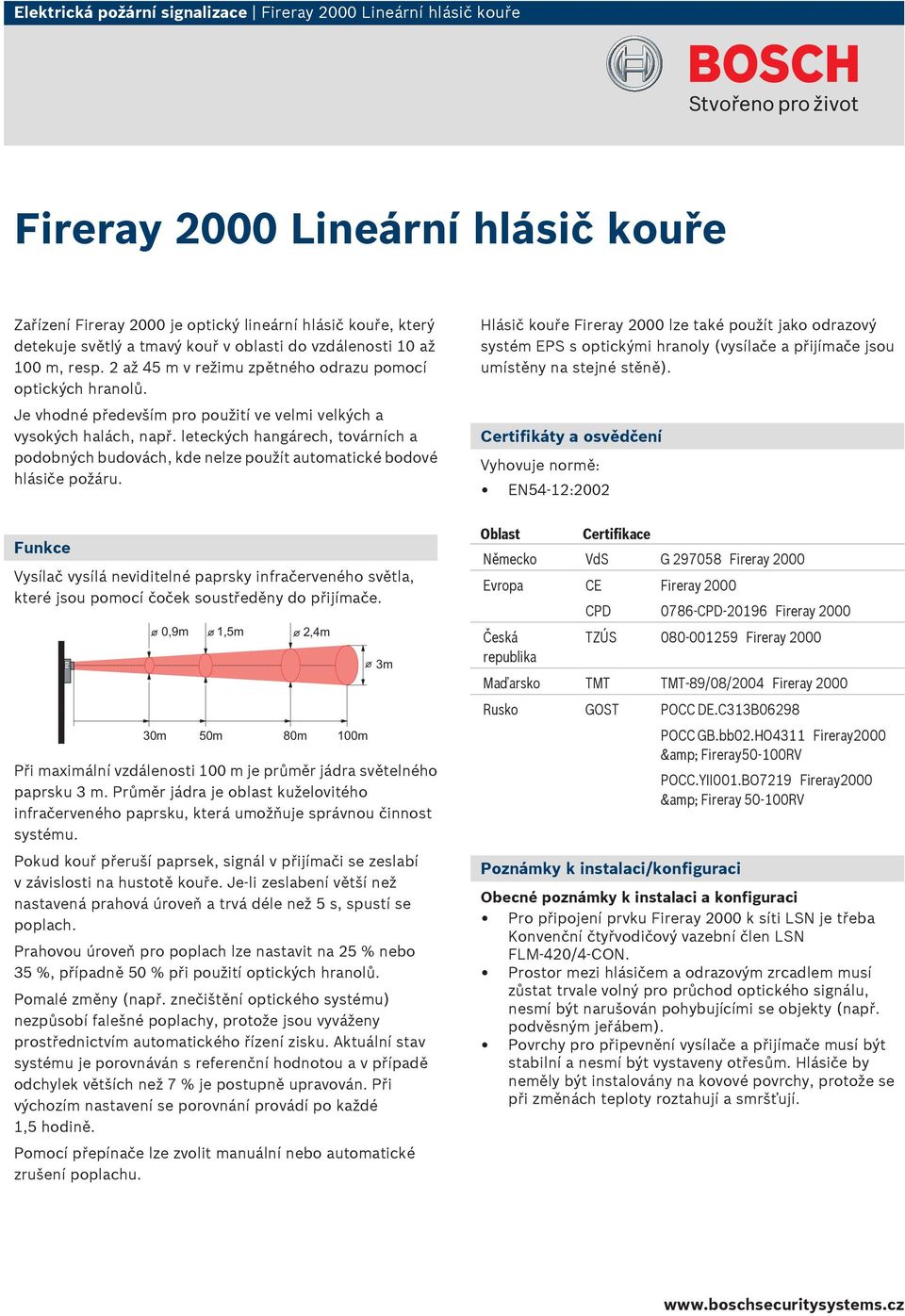

1 Elektrická požární signalizace Fireray 2000 Lineární hlásič kouře Fireray 2000 Lineární hlásič kouře Zařízení Fireray 2000 je optický lineární hlásič kouře, který detekuje světlý a tmavý kouř v oblasti do vzdálenosti 10 až 100 m, resp. 2 až 45 m v režimu zpětného odrazu pomocí optických hranolů. Je vhodné především pro použití ve velmi velkých a vysokých halách, např. leteckých hangárech, továrních a podobných budovách, kde nelze použít automatické bodové hlásiče požáru. Funkce Vysílač vysílá neviditelné paprsky infračerveného světla, které jsou pomocí čoček soustředěny do přijímače. S 0,9m 1,5m 2,4m 30m 50m 80m 100m Při maximální vzdálenosti 100 m je průměr jádra světelného paprsku 3 m. Průměr jádra je oblast kuželovitého infračerveného paprsku, která umožňuje správnou činnost systému. Pokud kouř přeruší paprsek, signál v přijímači se zeslabí v závislosti na hustotě kouře. Je-li zeslabení větší než nastavená prahová úroveň a trvá déle než 5 s, spustí se poplach. Prahovou úroveň pro poplach lze nastavit na 25 % nebo 35 %, případně 50 % při použití optických hranolů. Pomalé změny (např. znečištění optického systému) nezpůsobí falešné poplachy, protože jsou vyváženy prostřednictvím automatického řízení zisku. Aktuální stav systému je porovnáván s referenční hodnotou a v případě odchylek větších než 7 % je postupně upravován. Při výchozím nastavení se porovnání provádí po každé 1,5 hodině. Pomocí přepínače lze zvolit manuální nebo automatické zrušení poplachu. 3m Hlásič kouře Fireray 2000 lze také použít jako odrazový systém EPS s optickými hranoly (vysílače a přijímače jsou umístěny na stejné stěně). Certifikáty a osvědčení Vyhovuje normě: EN54-12:2002 Oblast Certifikace Německo VdS G Fireray 2000 Evropa CE Fireray 2000 Česká republika CPD 0786-CPD Fireray 2000 TZÚS Fireray 2000 Maďarsko TMT TMT-89/08/2004 Fireray 2000 Rusko GOST POCC DE.C313B06298 Poznámky k instalaci/konfiguraci POCC GB.bb02.HO4311 Fireray2000 & Fireray50-100RV POCC.YII001.BO7219 Fireray2000 & Fireray RV Obecné poznámky k instalaci a konfiguraci Pro připojení prvku Fireray 2000 k síti LSN je třeba Konvenční čtyřvodičový vazební člen LSN FLM 420/4 CON. Prostor mezi hlásičem a odrazovým zrcadlem musí zůstat trvale volný pro průchod optického signálu, nesmí být narušován pohybujícími se objekty (např. podvěsným jeřábem). Povrchy pro připevnění vysílače a přijímače musí být stabilní a nesmí být vystaveny otřesům. Hlásiče by neměly být instalovány na kovové povrchy, protože se při změnách teploty roztahují a smršťují.

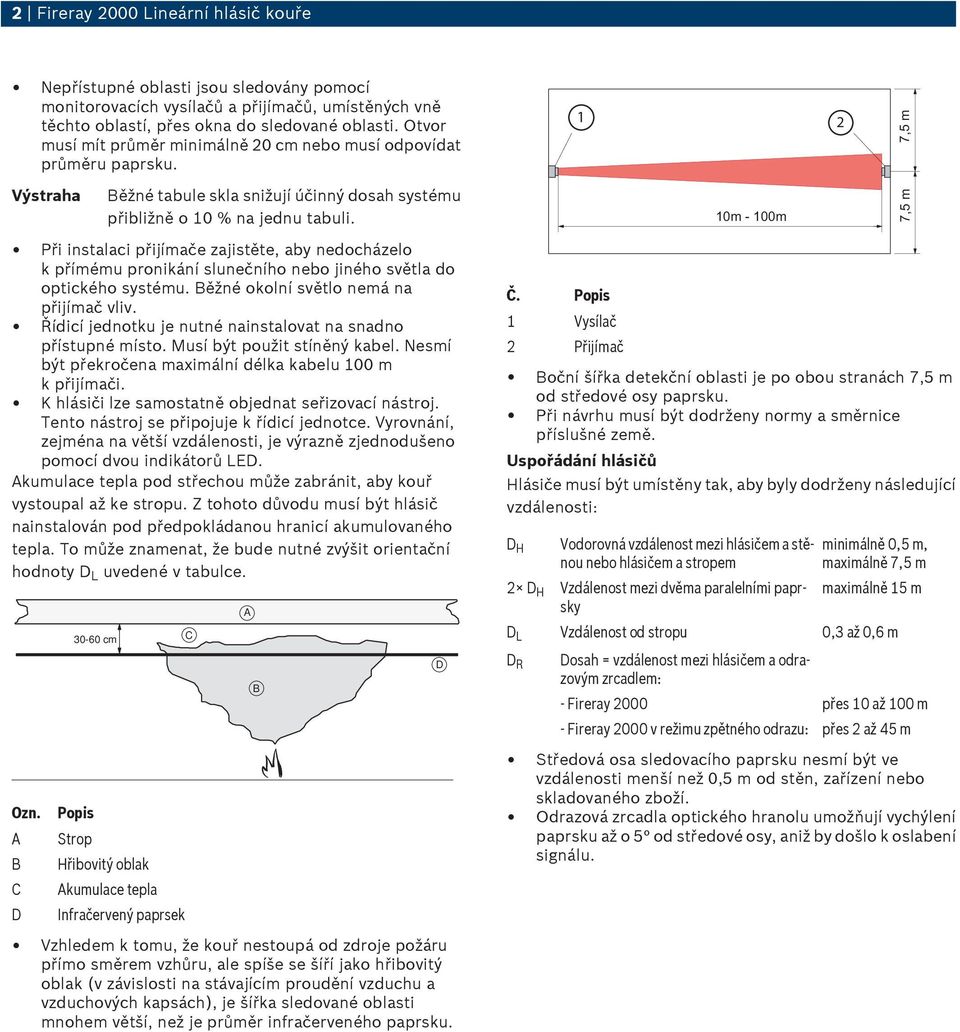

2 7,5 m 7,5 m 2 Fireray 2000 Lineární hlásič kouře Nepřístupné oblasti jsou sledovány pomocí monitorovacích vysílačů a přijímačů, umístěných vně těchto oblastí, přes okna do sledované oblasti. Otvor musí mít průměr minimálně 20 cm nebo musí odpovídat průměru paprsku. 1 2 Výstraha Běžné tabule skla snižují účinný dosah systému přibližně o 10 % na jednu tabuli. 10m - 100m Při instalaci přijímače zajistěte, aby nedocházelo k přímému pronikání slunečního nebo jiného světla do optického systému. Běžné okolní světlo nemá na přijímač vliv. Řídicí jednotku je nutné nainstalovat na snadno přístupné místo. Musí být použit stíněný kabel. Nesmí být překročena maximální délka kabelu 100 m k přijímači. K hlásiči lze samostatně objednat seřizovací nástroj. Tento nástroj se připojuje k řídicí jednotce. Vyrovnání, zejména na větší vzdálenosti, je výrazně zjednodušeno pomocí dvou indikátorů LED. Akumulace tepla pod střechou může zabránit, aby kouř vystoupal až ke stropu. Z tohoto důvodu musí být hlásič nainstalován pod předpokládanou hranicí akumulovaného tepla. To může znamenat, že bude nutné zvýšit orientační hodnoty uvedené v tabulce cm C A B D Č. Popis 1 Vysílač 2 Přijímač Boční šířka detekční oblasti je po obou stranách 7,5 m od středové osy paprsku. Při návrhu musí být dodrženy normy a směrnice příslušné země. Uspořádání hlásičů Hlásiče musí být umístěny tak, aby byly dodrženy následující vzdálenosti: Vodorovná vzdálenost mezi hlásičem a stěnou nebo hlásičem a stropem 2 Vzdálenost mezi dvěma paralelními paprsky minimálně 0,5 m, maximálně 7,5 m maximálně 15 m Vzdálenost od stropu 0,3 až 0,6 m D R Dosah = vzdálenost mezi hlásičem a odrazovým zrcadlem: - Fireray 2000 přes 10 až 100 m - Fireray 2000 v režimu zpětného odrazu: přes 2 až 45 m Ozn. A B C D Popis Strop Hřibovitý oblak Akumulace tepla Infračervený paprsek Středová osa sledovacího paprsku nesmí být ve vzdálenosti menší než 0,5 m od stěn, zařízení nebo skladovaného zboží. Odrazová zrcadla optického hranolu umožňují vychýlení paprsku až o 5 od středové osy, aniž by došlo k oslabení signálu. Vzhledem k tomu, že kouř nestoupá od zdroje požáru přímo směrem vzhůru, ale spíše se šíří jako hřibovitý oblak (v závislosti na stávajícím proudění vzduchu a vzduchových kapsách), je šířka sledované oblasti mnohem větší, než je průměr infračerveného paprsku.

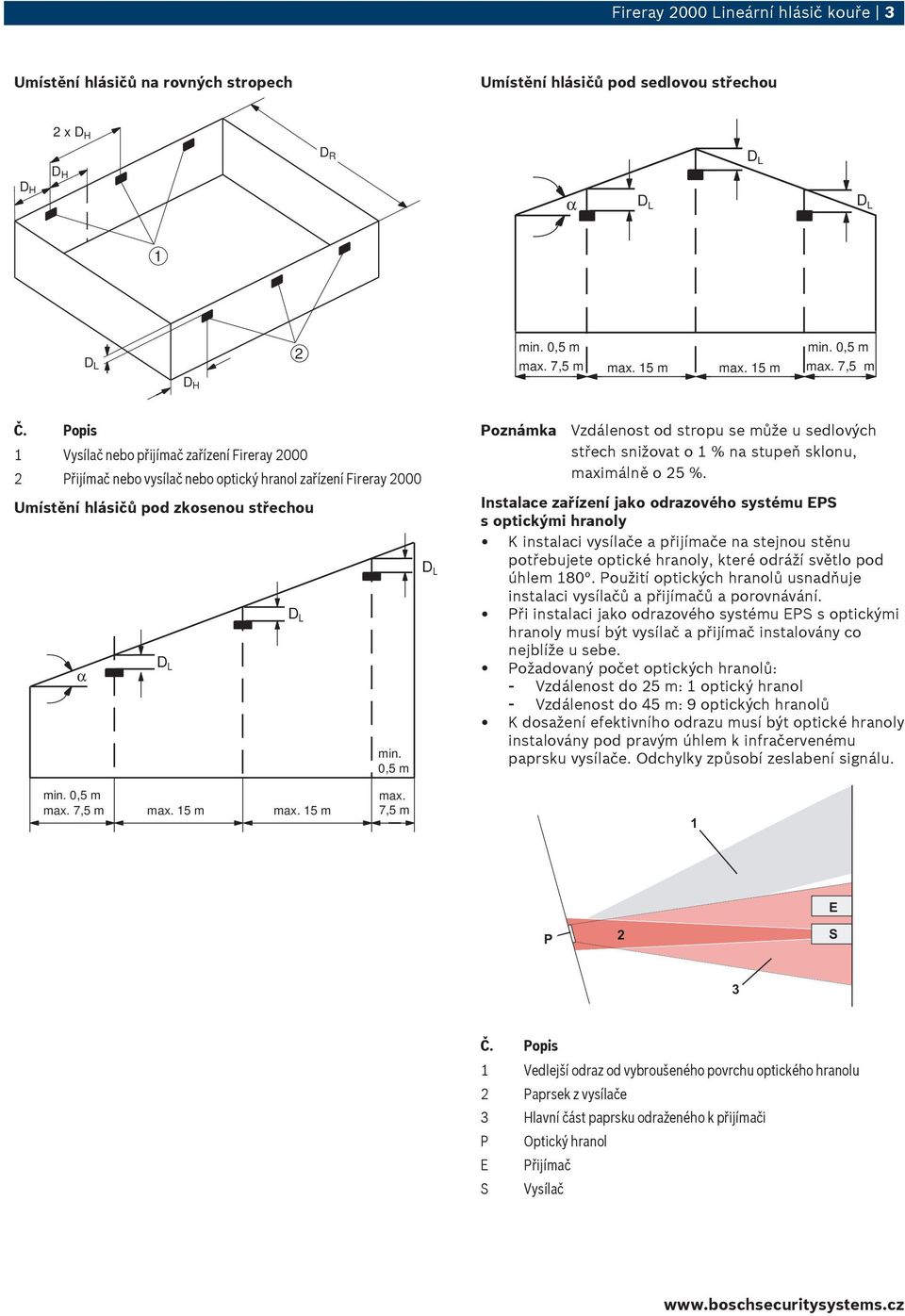

3 Fireray 2000 Lineární hlásič kouře 3 Umístění hlásičů na rovných stropech Umístění hlásičů pod sedlovou střechou 2 x D R α 1 2 min. 0,5 m min. 0,5 m max. 7,5 m max. 15 m max. 15 m max. 7,5 m Č. Popis 1 Vysílač nebo přijímač zařízení Fireray Přijímač nebo vysílač nebo optický hranol zařízení Fireray 2000 Umístění hlásičů pod zkosenou střechou α min. 0,5 m Poznámka Vzdálenost od stropu se může u sedlových střech snižovat o 1 % na stupeň sklonu, maximálně o 25 %. Instalace zařízení jako odrazového systému EPS s optickými hranoly K instalaci vysílače a přijímače na stejnou stěnu potřebujete optické hranoly, které odráží světlo pod úhlem 180. Použití optických hranolů usnadňuje instalaci vysílačů a přijímačů a porovnávání. Při instalaci jako odrazového systému EPS s optickými hranoly musí být vysílač a přijímač instalovány co nejblíže u sebe. Požadovaný počet optických hranolů: - Vzdálenost do 25 m: 1 optický hranol - Vzdálenost do 45 m: 9 optických hranolů K dosažení efektivního odrazu musí být optické hranoly instalovány pod pravým úhlem k infračervenému paprsku vysílače. Odchylky způsobí zeslabení signálu. min. 0,5 m max. 7,5 m max. 15 m max. 15 m max. 7,5 m 1 E P 2 S 3 Č. Popis 1 Vedlejší odraz od vybroušeného povrchu optického hranolu 2 Paprsek z vysílače 3 Hlavní část paprsku odraženého k přijímači P Optický hranol E Přijímač S Vysílač

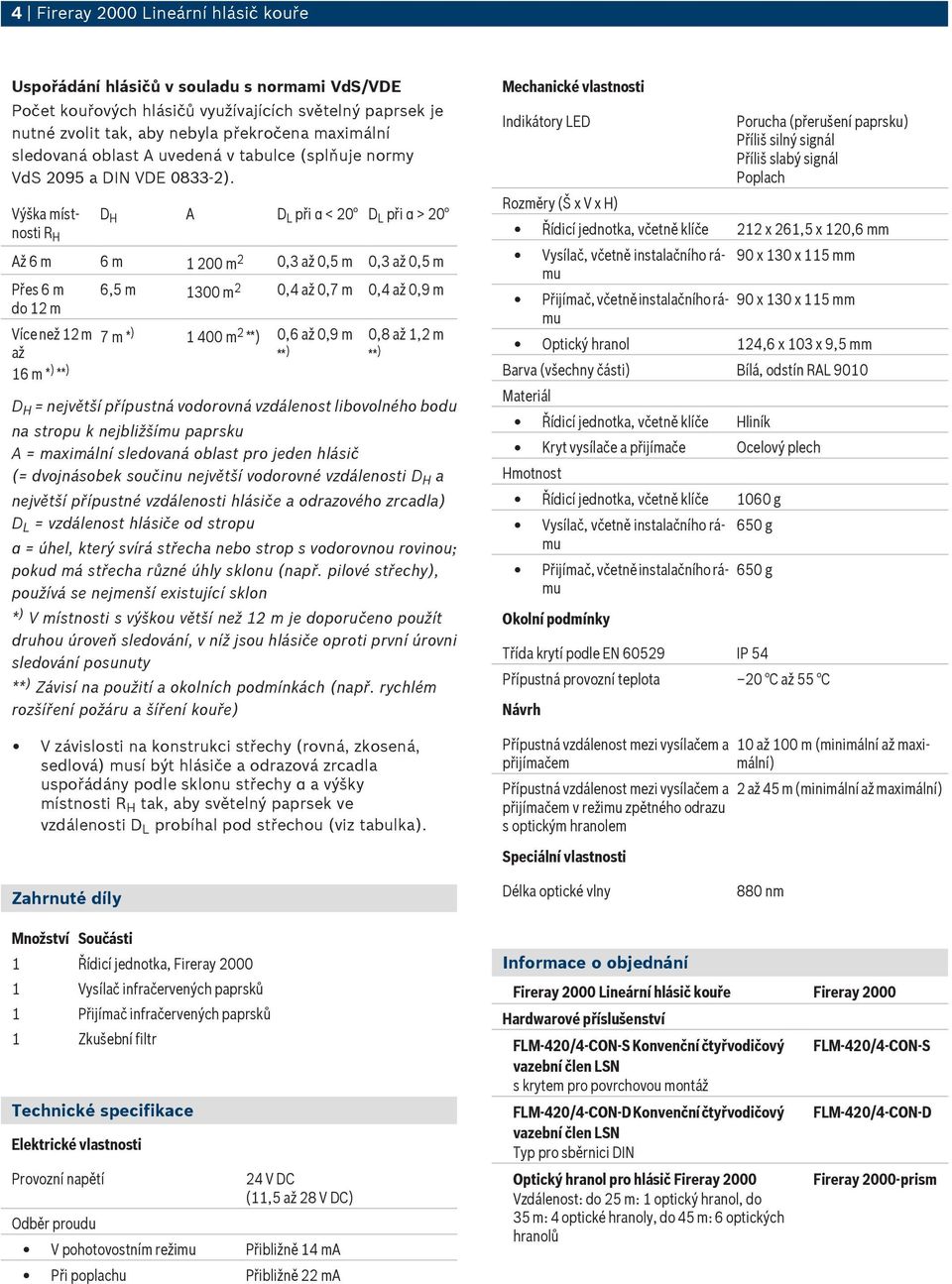

4 4 Fireray 2000 Lineární hlásič kouře Uspořádání hlásičů v souladu s normami VdS/VDE Počet kouřových hlásičů využívajících světelný paprsek je nutné zvolit tak, aby nebyla překročena maximální sledovaná oblast A uvedená v tabulce (splňuje normy VdS 2095 a DIN VDE ). Výška místnosti A při α < 20 při α > 20 R H Až 6 m 6 m m 2 0,3 až 0,5 m 0,3 až 0,5 m Přes 6 m do 12 m Více než 12 m až 16 m * ) ** ) 6,5 m 1300 m 2 0,4 až 0,7 m 0,4 až 0,9 m 7 m * ) m 2 **) 0,6 až 0,9 m 0,8 až 1,2 m ** ) ** ) = největší přípustná vodorovná vzdálenost libovolného bodu na stropu k nejbližšímu paprsku A = maximální sledovaná oblast pro jeden hlásič (= dvojnásobek součinu největší vodorovné vzdálenosti a největší přípustné vzdálenosti hlásiče a odrazového zrcadla) = vzdálenost hlásiče od stropu α = úhel, který svírá střecha nebo strop s vodorovnou rovinou; pokud má střecha různé úhly sklonu (např. pilové střechy), používá se nejmenší existující sklon * ) V místnosti s výškou větší než 12 m je doporučeno použít druhou úroveň sledování, v níž jsou hlásiče oproti první úrovni sledování posunuty ** ) Závisí na použití a okolních podmínkách (např. rychlém rozšíření požáru a šíření kouře) V závislosti na konstrukci střechy (rovná, zkosená, sedlová) musí být hlásiče a odrazová zrcadla uspořádány podle sklonu střechy α a výšky místnosti R H tak, aby světelný paprsek ve vzdálenosti probíhal pod střechou (viz tabulka). Mechanické vlastnosti Indikátory LED Porucha (přerušení paprsku) Příliš silný signál Příliš slabý signál Poplach Rozměry (Š x V x H) Řídicí jednotka, včetně klíče 212 x 261,5 x 120,6 mm Vysílač, včetně instalačního rámu 90 x 130 x 115 mm Přijímač, včetně instalačního rámu 90 x 130 x 115 mm Optický hranol 124,6 x 103 x 9,5 mm Barva (všechny části) Bílá, odstín RAL 9010 Materiál Řídicí jednotka, včetně klíče Hliník Kryt vysílače a přijímače Ocelový plech Hmotnost Řídicí jednotka, včetně klíče 1060 g Vysílač, včetně instalačního rámu Přijímač, včetně instalačního rámu Okolní podmínky 650 g 650 g Třída krytí podle EN IP 54 Přípustná provozní teplota 20 C až 55 C Návrh Přípustná vzdálenost mezi vysílačem a přijímačem Přípustná vzdálenost mezi vysílačem a přijímačem v režimu zpětného odrazu s optickým hranolem Speciální vlastnosti 10 až 100 m (minimální až maximální) 2 až 45 m (minimální až maximální) Zahrnuté díly Délka optické vlny 880 nm Množství Součásti 1 Řídicí jednotka, Fireray Vysílač infračervených paprsků 1 Přijímač infračervených paprsků 1 Zkušební filtr Technické specifikace Elektrické vlastnosti Provozní napětí 24 V DC (11,5 až 28 V DC) Odběr proudu V pohotovostním režimu Přibližně 14 ma Při poplachu Přibližně 22 ma Informace o objednání Fireray 2000 Lineární hlásič kouře Fireray 2000 Hardwarové příslušenství FLM 420/4 CON S Konvenční čtyřvodičový vazební člen LSN s krytem pro povrchovou montáž FLM 420/4 CON D Konvenční čtyřvodičový vazební člen LSN Typ pro sběrnici DIN Optický hranol pro hlásič Fireray 2000 Vzdálenost: do 25 m: 1 optický hranol, do 35 m: 4 optické hranoly, do 45 m: 6 optických hranolů FLM-420/4-CON-S FLM-420/4-CON-D Fireray 2000-prism

5 Fireray 2000 Lineární hlásič kouře 5

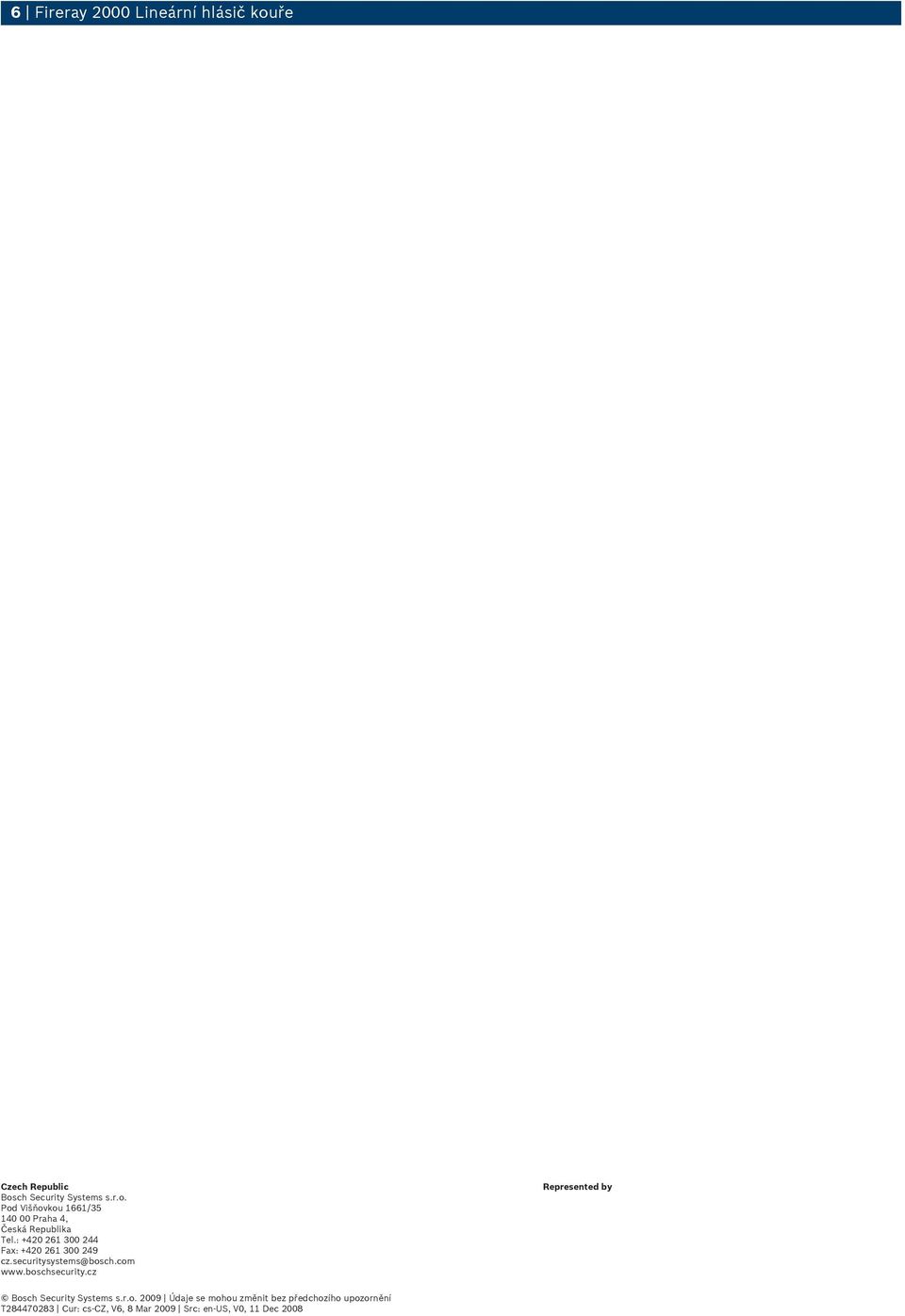

6 6 Fireray 2000 Lineární hlásič kouře Czech Republic Bosch Security Systems s.r.o. Pod Višňovkou 1661/ Praha 4, Česká Republika Tel.: Fax: Represented by Bosch Security Systems s.r.o Údaje se mohou změnit bez předchozího upozornění T Cur: cs-cz, V6, 8 Mar 2009 Src: en-us, V0, 11 Dec 2008
