Elektronické teplotní snímače a převodníky RS-9100 pro vnitřní použití. Vlastnosti a výhody

Transkript

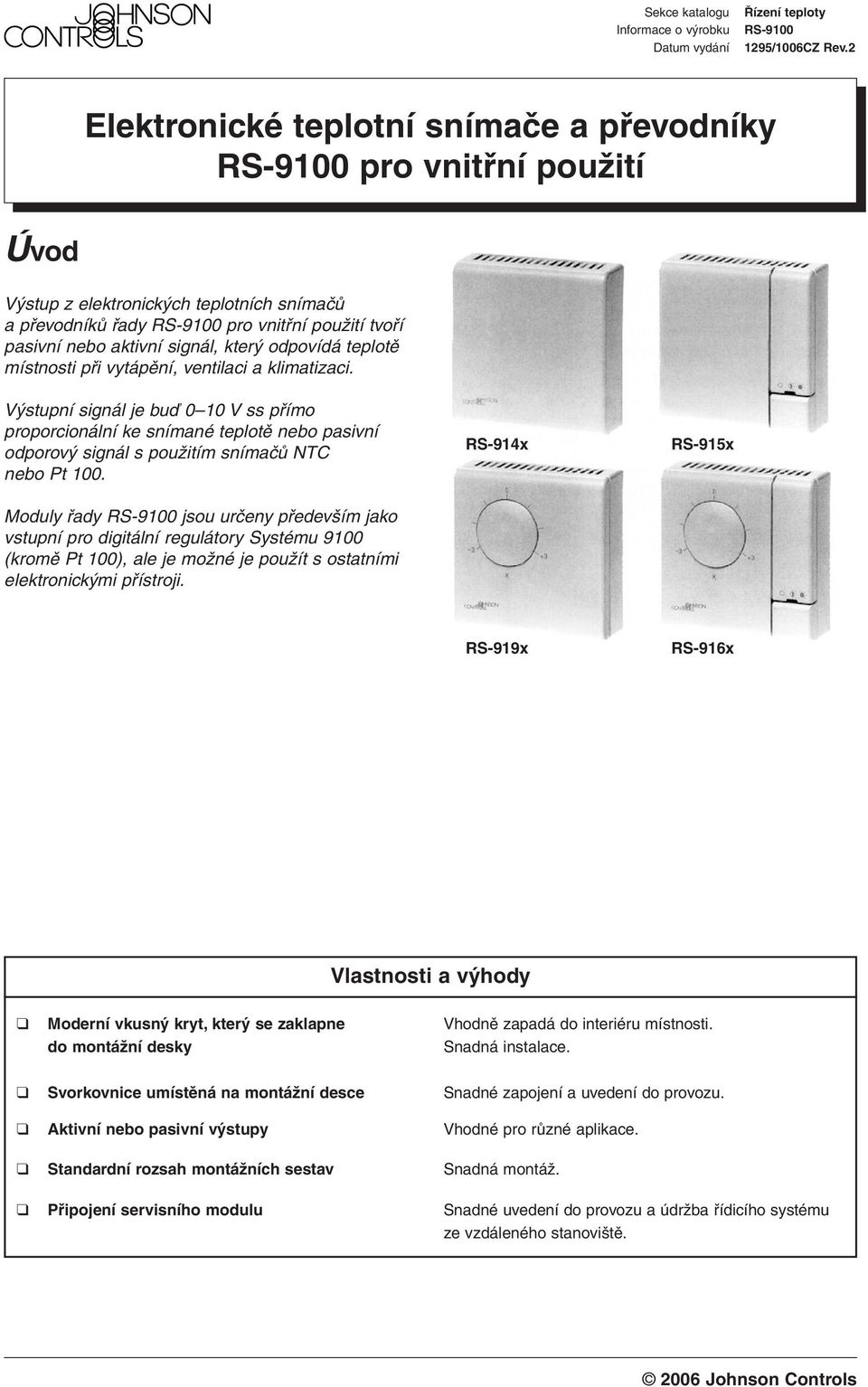

1 Sekce katalogu Informace o výrobku Datum vydání Řízení teploty RS /100CZ Rev. Elektronické teplotní snímače a převodníky RS-9100 pro vnitřní použití Úvod Výstup z elektronických teplotních snímačů a převodníků řady RS-9100 pro vnitřní použití tvoří pasivní nebo aktivní signál, který odpovídá teplotě místnosti při vytápění, ventilaci a klimatizaci. Výstupní signál je buď 0 10 V ss přímo proporcionální ke snímané teplotě nebo pasivní odporový signál s použitím snímačů NTC nebo Pt 100. RS-91x RS-91x Moduly řady RS-9100 jsou určeny především jako vstupní pro digitální regulátory Systému 9100 (kromě Pt 100), ale je možné je použít s ostatními elektronickými přístroji. RS-919x RS-91x Vlastnosti a výhody Moderní vkusný kryt, který se zaklapne Vhodně zapadá do interiéru místnosti. do montážní desky Snadná instalace. Svorkovnice umístěná na montážní desce Snadné zapojení a uvedení do provozu. Aktivní nebo pasivní výstupy Vhodné pro různé aplikace. Standardní rozsah montážních sestav Snadná montáž. Připojení servisního modulu Snadné uvedení do provozu a údržba řídicího systému ze vzdáleného stanoviště.

2 Použití Výstupní signál z elektronických teplotních snímačů a převodníků řady RS-9100 může být v závislosti na zvoleném modelu: 0 10 V ss přímo proporcionální ke snímané teplotě. NTC K odporový signál (viz tabulka na straně 7). Odporový signál Pt 100 (platinový snímací element DIN 70). Různé verze RS-9100 je možné jak připojit k regulátorům Systému 9100 (viz následující tabulka), tak použít s jinými elektronickými přístroji. Modely s tlačítkovým voličem pohotovostního režimu, diodou LED a konektorem pro servisní modul je možné použít pouze s univerzálním regulátorem systému 9100 TC Stisknutím tlačítka změníte režim regulátoru z komfortního bodu nastavení na pohotovostní nebo na vypnuto. Detailní popis volby režimů naleznete v příslušné tabulce v technické příručce regulátoru. Modely se stupnicí bodu nastavení označenou 1 až 8 C nebo až + K je možné použít s regulátory TC-9100 univerzál nebo DX Rozsah 1 až 8 C určuje bod nastavení regulátoru, zatímco rozsah až + K značí odchylku od bodu nastavení teploty místnosti naprogramované v regulátoru. Převodníky pokojové teploty 0 10 V ss jsou napájeny napětím +1 V DC přivedeným z regulátorů Systému Informace pro objednávání Vlastnosti Použití Objednávací kód Snímací prvek Stupnice bodu nastavení 0 10 V LED a tlačítkový přepínač Servisní modul Umístění snímače TC-910 TC-9100 DX-9100 nebo jiné el. zařízení se vstupy 0/10 DC Regulátory nebo el.zařízení se vstupy Pt 100 RS W 0 10 V v modulu ano ano RS W 0 10 V ano ano v modulu ano RS W 0 10 V 1/8 C ano v modulu ano RS W 0 10 V /+ K ano v modulu ano RS W 0 10 V 1/8 C ano ano v modulu ano RS W 0 10 V /+ K ano ano v modulu ano RS W 0 10 V 1/8 C v modulu ano ano RS W 0 10 V /+ K v modulu ano ano RS W 0 10 V /+ v modulu ano ano RS W 0 10 V /+ K samostatně ano ano (vodič m) RS W NTC-K v modulu ano RS W NTC-K 1/8 C v modulu RS W NTC-K /+ K v modulu RS W Pt 100 v modulu ano

3 Informace pro objednávání (pokračování) Příslušenství (nutné objednat zvlášť) Značení Popis TM Pomůcka pro otevírání krytu snímače TM W Sada pro montáž na umělohmotný povrch TM W Sada pro montáž na zeď TM W Sada pro montáž na panel DR Vodič pro servisní modul (1, m) Instrukce pro instalaci a zapojení Pokojové snímače RS-9100 jsou vhodné pro přímou instalaci na zeď pomocí dvou nebo čtyř otvorů na základní desce (viz obrázek Základních modulů na straně ). Dále je možné je instalovat pomocí jedné ze tří montážních sestav. Vodiče musí vstupovat ze zadní části snímače. Při instalaci postupujte podle těchto instrukcí: Montáž do krabice TM W Nastavte hloubku D pomocí šroubů A tak, aby odpovídala hloubce krabice. MAX. mm MIN. mm Vložte sestavu do krabice podle následujícího obrázku. D MIN. mm A Snímač umístěte tak, aby snímal skutečnou okolní teplotu. Pokojový teplotní element snímá teplotu vždy jen ve svém nejbližším okolí. Snímač by neměl být instalován v blízkosti oken a dveří. Je ale nutné zajistit dostatečnou cirkulaci vzduchu, aby byla snímána skutečná teplota místnosti. Vložte těsnící materiál do průchodky zabráníte tím vstupu vzduchu mimo místnost do modulu. B C Snímač nesmí být vystaven přímému tepelnému záření (světla, radiátory apod.) nebo slunci, protože by to mělo za následek nesprávné měření. Montáž na povrch TM W Přišroubujte sestavu přímo na zeď pomocí otvorů A. Instalujte základnu modulu na sestavu pomocí dvou přiložených šroubů, které vložíte do otvorů B - viz nákres C Utahujte šrouby B dokud se zajišťovací vidlice nezaklapnou do krabice. Instalujte základnu modulu podle následujícího obrázku s použitím dvou přiložených šroubů, které vložíte do dvou ze čtyř protilehlých otvorů (označených C ). A B

4 Montáž na panel TM W V panelu vyvrtejte otvor podle rozměrů na následujícím obrázku: Instalujte základnu nodulu podle následujícího obrázku s použitím dvou přiložených šroubů, které vložíte do dvou ze čtyř protilehlých otvorů C. MAX. 0 mm MIN. 7 mm MAX. 1 mm Ohněte vidlice A a vložte sestavu do krabice podle následujícího obrázku. A Instrukce pro zapojení Při zapojování postupujte podle následujících instrukcí: Veškeré zapojení musí odpovídat příslušným předpisům a normám. Neprovádějte opravy na místě. Pokud převodník nepracuje správně i když je správně zapojen, je nutné jej vyměnit.! Varování Ohněte vidlice A podle obrázku. Utažením šroubů B upevníte sestavu na panelu. Při zapojování nebo údržbě se ujistěte, že: napájení snímače je odpojeno. Zabráníte tím případnému poškození zařízení nebo zranění osob. C B se nedotýkáte nebo nesnažíte zapojit nebo odpojit vodiče, při zapnutém napájení. C

5 Schéma zapojení pro modely 0 10 V DC Schéma zapojení pro modely NTC K E TB1 T 1 V = napájení V = výstup Změna bodu nast. Společný NTC K ϑ 1 V = napájení Změna bodu nast. Společný Snímač Snímač Konektor pro servisní modul TB 1 Volič režimu LED Vstup/výstup Hodiny Společný Použité svorky Typ 1 RS W x x RS x-W x x x x x Schéma zapojení pro modely PT-100 Použité svorky Bloky svorek TB1 TB Typ 1 1 RS W x x x RS W x x x x x x x RS x-W x x x x x x RS x-W x x x x x x x x RS x-W x x x x RS W x x x x Pt 100 ϑ 1 I + U + U - I - Použité svorky Typ 1 RS W x x x x

6 Rozměry (v mm) Změna bodu nast. Režim LED Volič režimu Externí snímač pouze pro RS W Základní model RS-91xx-00xx-W Základní deska s konektory Sada pro montáž na zeď TM W Sada pro montáž na panel TM W NAHORU Sada pro montáž na umělohmotný povrch TM W

7 Tabulka odporů NTC K Teplota ve C Odpor v Ω 0 7,8 717, , 1 7,9 0 81,8, , 170, , 7

8 Technické údaje Snímací prvek 0 10 V NTC K Pt 100 Napájecí napětí 1 V ss ± % 1 V ss ± % pro změnu bodu nastavení (pouze modely RS 919) Spotřeba 0,1 VA ( ma) 0,1 VA ( ma) bez zatížení bez zatížení pro změnu bodu nastavení (pouze modely RS 919) Výst. signál pro teplotu Aktivní 0 10 V lineární Odporový NTC K Odporový Pt V 0 C 0 0 C 100 Ω 0 C 10 V 0 C Ω C (IEC 71, DIN 70) Výstupní zatížení min. kω max. ma Přesnost 1, % mezi 10 0 C ± 0, K Podle IEC 71, třída B, % mezi 0 10 C & 0 0 C Změna bodu nastavení omezený 0 10 V 0 10 V lineární signál lineární signál (skutečný rozsah 7 V) Tlačítkový volič momentní spínač pohotovostních režimů ( V při 1 ma) Indikátor režimů červená LED ( V, ma) Provozní podmínky okolí 0 až 0 C, 10 až 90% RV nekondenzující Skladovací podmínky 0 až +70 C, 10 až 90% RV nekondenzující Svorkovnice Šroubovací svorkovnice umístěná na základní desce pro vodič max. 1x 1, mm Montáž Přímo na povrch. K dispozici jsou sestavy pro instalaci do krabice, na panel nebo umělohmotný povrch; viz str., a. Kryt Materiál: ABS+PCA, samozhášecí VO UL 9 Barva: RAL 9010 (čistá bílá)* Třída krytí: IP 0 Rozměry (v x š x d) 80 x 80 x mm Přepravní hmotnost 0,1 kg CE Schváleno EMC nařízení (89/ EU) * Dodávají se také modely v šedé barvě (GE 80, montážní základna s konektory ocelově šedá GE 717); při objednávání neuvádějte příponu W. Technické údaje jsou jmenovité a odpovídají průmyslovým normám. Pro aplikace mimo tyto specifikace kontaktujte místní kancelář firmy Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé špatným používáním svých výrobků. JOHNSON CONTROLS Int. s.r.o. Budějovická, Praha tel.: , fax:
