1 STŘEDNÍ ŠKOLA TECHNICKÁ ŽĎÁR NAD SÁZAVOU, STROJÍRENSKÁ 6 SYSTÉMY ELEKTRONICKÉHO ZABEZPEČENÍ OBJEKTŮ A VOZIDEL METODICKÉ MATERIÁLY PRO UČITELE

2

3 Metodické materiály byly zpracovány na Střední škole technické ve Žďáru nad Sázavou v roce 2006 v rámci realizace projektů SIPVZ

4

5 OBSAH JA-63 PROFI JA-65 MAESTRO JA-60 GSM KOMUNIKÁTOR JA-60N BEZDRÁTOVÝ MAG. SNÍMAČ JS-20 LARGO PIR OS-360/365 VENKOVÍ SIRÉNA CA-320 / 321 AKCENT AUTOALARM CL-20A CENTRÁLNÍ ZAMYKÁNÍ PG-4W SOUPRAVA PAGERU

6 - 4 -

7 Tematický plán 1. DEN 7,5 hod. 2. DEN 7,5 hod. 3. DEN 7,5 hod. Úvodní video firmy Jablotron Seznámení firmou Jablotron Popis bezdrátové ústředny JA-63 Profi Zapojení a nastavení drátových i bezdrátových detektorů Vysvětlení jednotlivých čidel Nastavování a oživování ústředny Programování v programu Com-link Popis bezdrátové ústředny JA-65 Maestro Zapojení a nastavení drátových i bezdrátových detektorů Vysvětlení jednotlivých čidel Nastavování a oživování ústředny Komunikace pomocí GSM Programování v programu Com-link Popis autoalarmu CA-320 / 321 AKCENT Zapojení autoalarmu CA-320 / 321 AKCENT Zapojení pageru PG-4W Zapojení centrálního zamykání CL-20A - 5 -

8 - 6 -

9 JA-63 PROFI 1. Architektura ústředny Základní deska ústředny- čtyři vstupní svorky pro drátové smyčky (jednoduchého nebo dvojitého vyvažování). Rádiový modul JA-63R- 16 bezdrátových zón pro snímače JA-60 (lze jich přiřadit až 32), 8 bezdrátových klávesnic nebo dálkových ovladačů, bezdrátové sirény JA-60A Telefonní komunikátor JA-65X- hlasové zprávy, SMS zprávy, komunikuje s pultem centrální ochrany. Telefonní komunikátor JA-60GSM - odesílá SMS, zavolá na nastavená čísla, komunikuje s dvěma pulty centrální ochrany. rozmístění jednotlivých prvků ve skříni ústředny Ovládání a programování ústředny je možné systémovou klávesnicí JA-60E, JA-60F nebo počítačem za pomoci programu ComLink

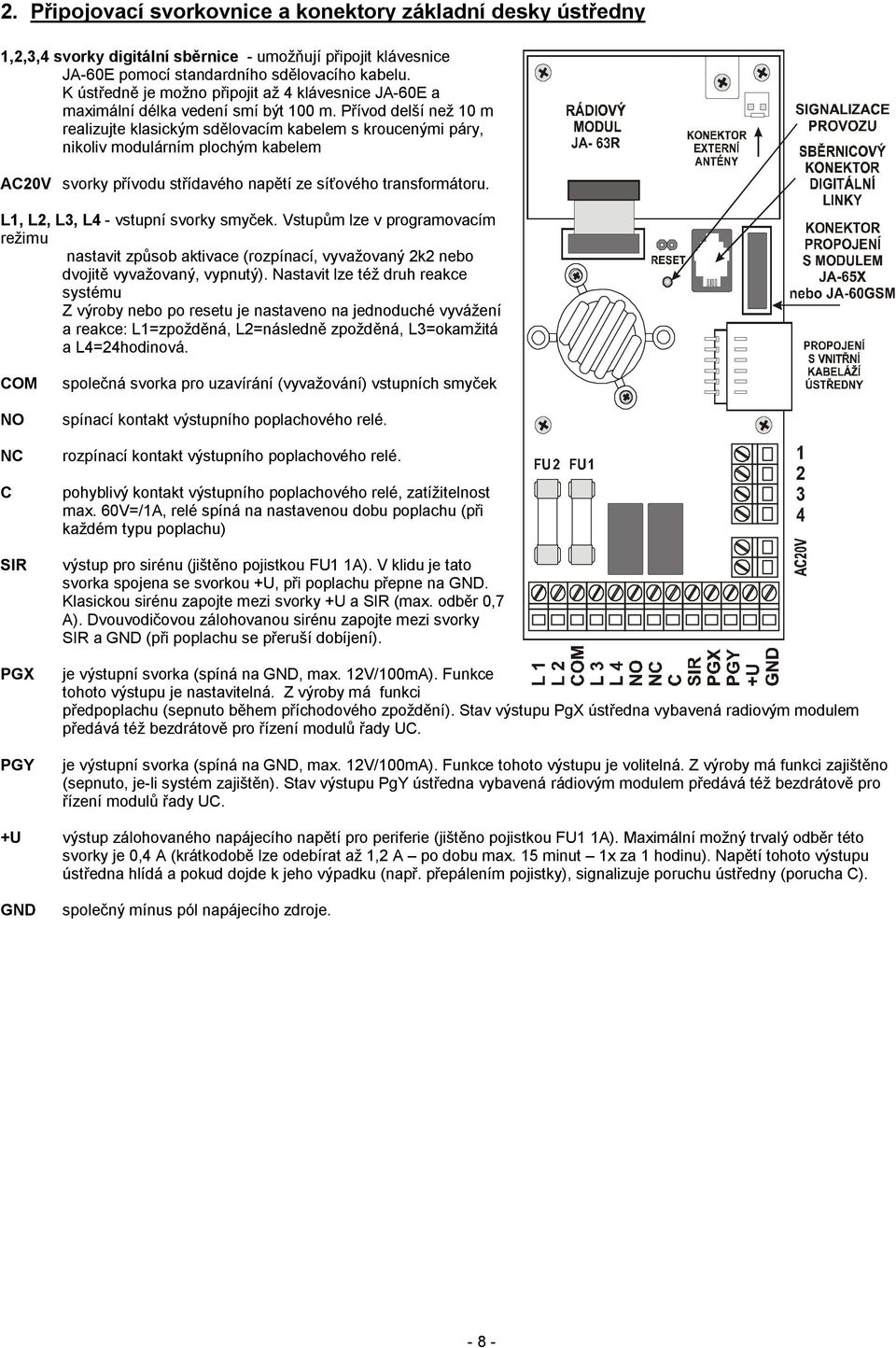

10 2. Připojovací svorkovnice a konektory základní desky ústředny 1,2,3,4 svorky digitální sběrnice - umožňují připojit klávesnice JA-60E pomocí standardního sdělovacího kabelu. K ústředně je možno připojit až 4 klávesnice JA-60E a maximální délka vedení smí být 100 m. Přívod delší než 10 m realizujte klasickým sdělovacím kabelem s kroucenými páry, nikoliv modulárním plochým kabelem AC20V svorky přívodu střídavého napětí ze síťového transformátoru. L1, L2, L3, L4 - vstupní svorky smyček. Vstupům lze v programovacím režimu nastavit způsob aktivace (rozpínací, vyvažovaný 2k2 nebo dvojitě vyvažovaný, vypnutý). Nastavit lze též druh reakce systému Z výroby nebo po resetu je nastaveno na jednoduché vyvážení a reakce: L1=zpožděná, L2=následně zpožděná, L3=okamžitá a L4=24hodinová. COM NO NC C SIR PGX PGY společná svorka pro uzavírání (vyvažování) vstupních smyček spínací kontakt výstupního poplachového relé. rozpínací kontakt výstupního poplachového relé. pohyblivý kontakt výstupního poplachového relé, zatížitelnost max. 60V=/1A, relé spíná na nastavenou dobu poplachu (při každém typu poplachu) výstup pro sirénu (jištěno pojistkou FU1 1A). V klidu je tato svorka spojena se svorkou +U, při poplachu přepne na GND. Klasickou sirénu zapojte mezi svorky +U a SIR (max. odběr 0,7 A). Dvouvodičovou zálohovanou sirénu zapojte mezi svorky SIR a GND (při poplachu se přeruší dobíjení). je výstupní svorka (spíná na GND, max. 12V/100mA). Funkce tohoto výstupu je nastavitelná. Z výroby má funkci předpoplachu (sepnuto během příchodového zpoždění). Stav výstupu PgX ústředna vybavená radiovým modulem předává též bezdrátově pro řízení modulů řady UC. je výstupní svorka (spíná na GND, max. 12V/100mA). Funkce tohoto výstupu je volitelná. Z výroby má funkci zajištěno (sepnuto, je-li systém zajištěn). Stav výstupu PgY ústředna vybavená rádiovým modulem předává též bezdrátově pro řízení modulů řady UC. +U výstup zálohovaného napájecího napětí pro periferie (jištěno pojistkou FU1 1A). Maximální možný trvalý odběr této svorky je 0,4 A (krátkodobě lze odebírat až 1,2 A po dobu max. 15 minut 1x za 1 hodinu). Napětí tohoto výstupu ústředna hlídá a pokud dojde k jeho výpadku (např. přepálením pojistky), signalizuje poruchu ústředny (porucha C). GND společný mínus pól napájecího zdroje

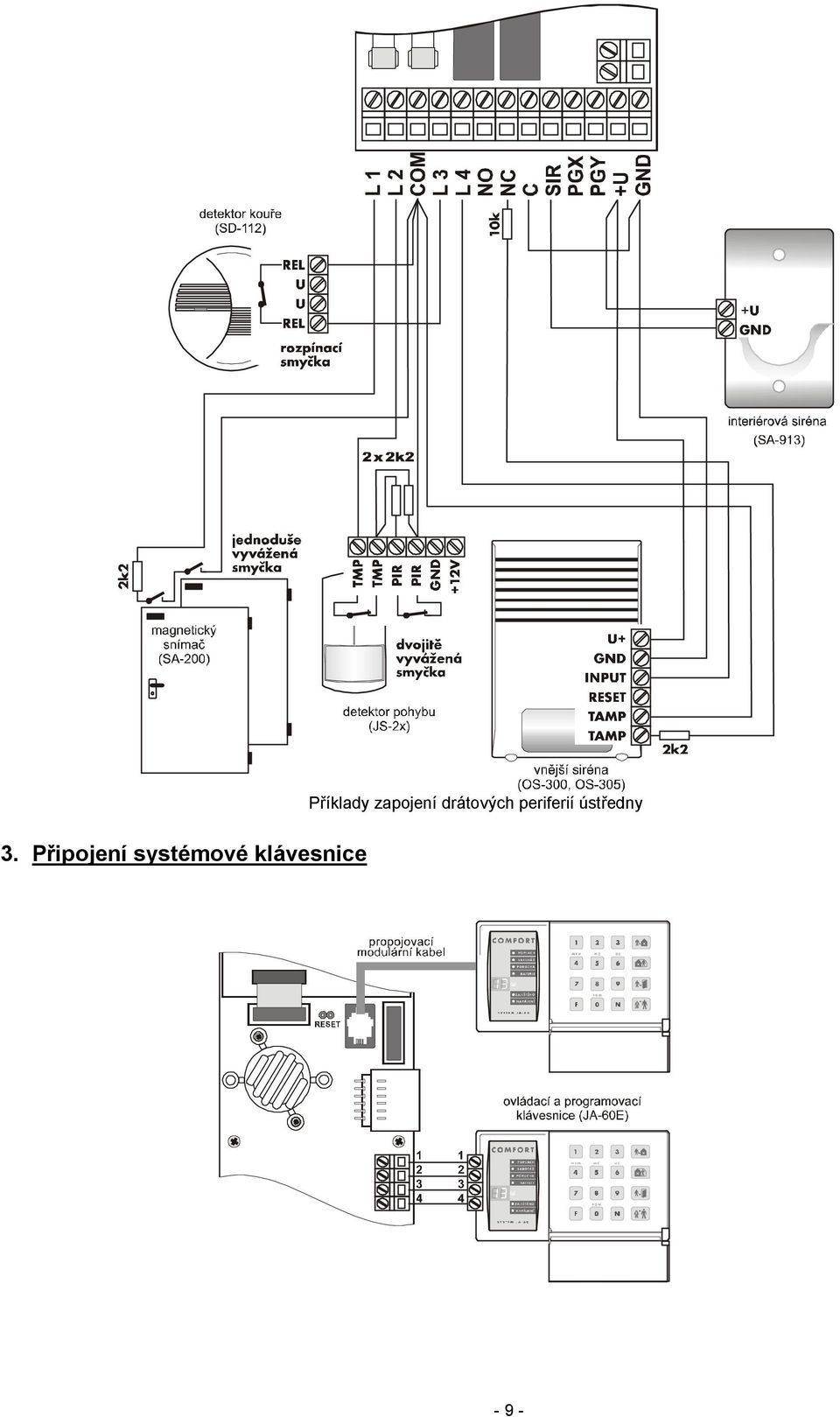

11 3. Připojení systémové klávesnice Příklady zapojení drátových periferií ústředny - 9 -

12 4. Přehledová tabulka nastavitelných parametrů ústředny JA 63 KRG PROFI Funkce sekvence možné volby z výroby poznámka Přiřazování (učení) bezdrátových periferií 1 1a 7 krokování, držení 2 maže - s modulem R pozici, 3 ovladače, 4 všechny Nastavení drátových vstupů zón 60 nn xys nn - číslo zóny, x - typ smyčky, y - L1 = zpožděná pro zóny typ reakce, L2 = následně zpožděná 01,02,03 a 04 s - sekce L3 = okamžitá L4 = 24hodinová Odchodové zpoždění 20x x = 1 až 9 (x 10sec.) 30sec. Příchodové zpoždění 21x x = 1 až 9 (x 10sec.) 30sec. Doba poplachu 22x x = 1 až 8 (min.), 0=10s, 9=15min 4min. Funkce výstupu PgX 23x x = 0 až 8 (0-Chime, 1-Fire, 2-Arm, 3-Panik, 4-Alarm, 5-Door, 6-Home, 7-No AC, 8-Phone) x = 0 až 8 (0-Chime, 1-Fire, 2-Arm, 3- Funkce výstupu PgY 24x Panik, 4-Alarm, 5-Door, 6-Home, 7-No AC, 8-Phone) Chime Arm pro dělený systém jiné funkce pro dělený systém jiné funkce Změna tlf. čísel a zpráv v uživatelském režimu 25x 251 = ANO 250 = NE NE s modulem X Hlídání radiového rušení ústředny 26x 261 = ANO 260 = NE NE s modulem R Pravidelná kontrola spojení s bezdr.detektory 27x 271 = ANO 270 = NE NE s modulem R Povolení RESETU ústředny 28x 281 = ANO 280 = NE ANO Naučení pro ovládání podřízené ústředny 290 vyšle učící signál do podřízené ústředny s modulem R Naučení ústředny do UC-216, 222 apod. 299 vyšle učící signál - s modulem R Ovládání bez kódu (ovlivní F1, F2, F3, F4 a F9) 30x 301 = ANO 300 = NE ANO funkční klávesy Částečné zajištění povoleno (F2) 31x 311 = ANO 310 = NE ANO Povolení poplachu připojenou sirénou 32x 321 = ANO 320 = NE ANO Akust. signalizace odchodového zpoždění 33x 331 = ANO 330 = NE ANO Ak. signal. odch. zp. při částečném zajištění 34x 341 = ANO 340 = NE NE Akustická signalizace příchodového zpoždění 35x 351 = ANO 350 = NE ANO Hlasité potvrzení zajištění a odjištění sirénou 36x 361 = ANO 360 = NE NE Siréna při část. zajištění nebo odjištění 37x 371 = ANO 370 = NE ANO Poplach bezdr. vnější sirénou JA-60A, UC x 381 = ANO 380 = NE ANO s modulem R Upozornění na závadu periferie při zajištění 39x 391 = ANO 390 = NE NE Rozdělení ústředny do sekcí 690x 6901 = ANO 6900 = NE NE Zaznamenání pouze 1.příčiny poplachu 691x 6911 = ANO 6910 = NE NE Poplach při zajištění s otevřenou zónou 692x 6921 = ANO 6920 = NE NE pouze při 391 Hlasitý tísňový poplach 693x 6931 = ANO 6930 = NE NE Přepnutí bezdrátových detektorů do následně 694x 6941 = ANO 6940 = NE NE zpožděné smyčky Poplach při ztrátě periferie 696x 6961 = ANO 6960 = NE ANO Vstup do programování SC+MC/UC 697x 6971 = ANO 6970 = NE NE Určení bezdrátových detektorů do sekcí 61 nns nn - číslo zóny, s - sekce 1-10 A B s modulem R Určení uživatelských kódů sekcím 62 nns nn - číslo kódu, s - sekce vše A jen při dělení Určení bezdrátových ovladačů sekcím 63 nns nn - číslo ovladače, s - sekce Automatické zajištění / odjištění 64nahhmm n - číslo události, a - činnost, hh - hodiny, mm - minuty vše A dělení a modul R Změna servisního kódu 5 nsk nsk nsk = nový servisní kód 6060 zadat 2x Přechod do uživatelského režimu 6999 přepne do uživ. režimu - Seřízení hodin a kalendáře 4 hh mm DD MM RR Po zap.nap. nic

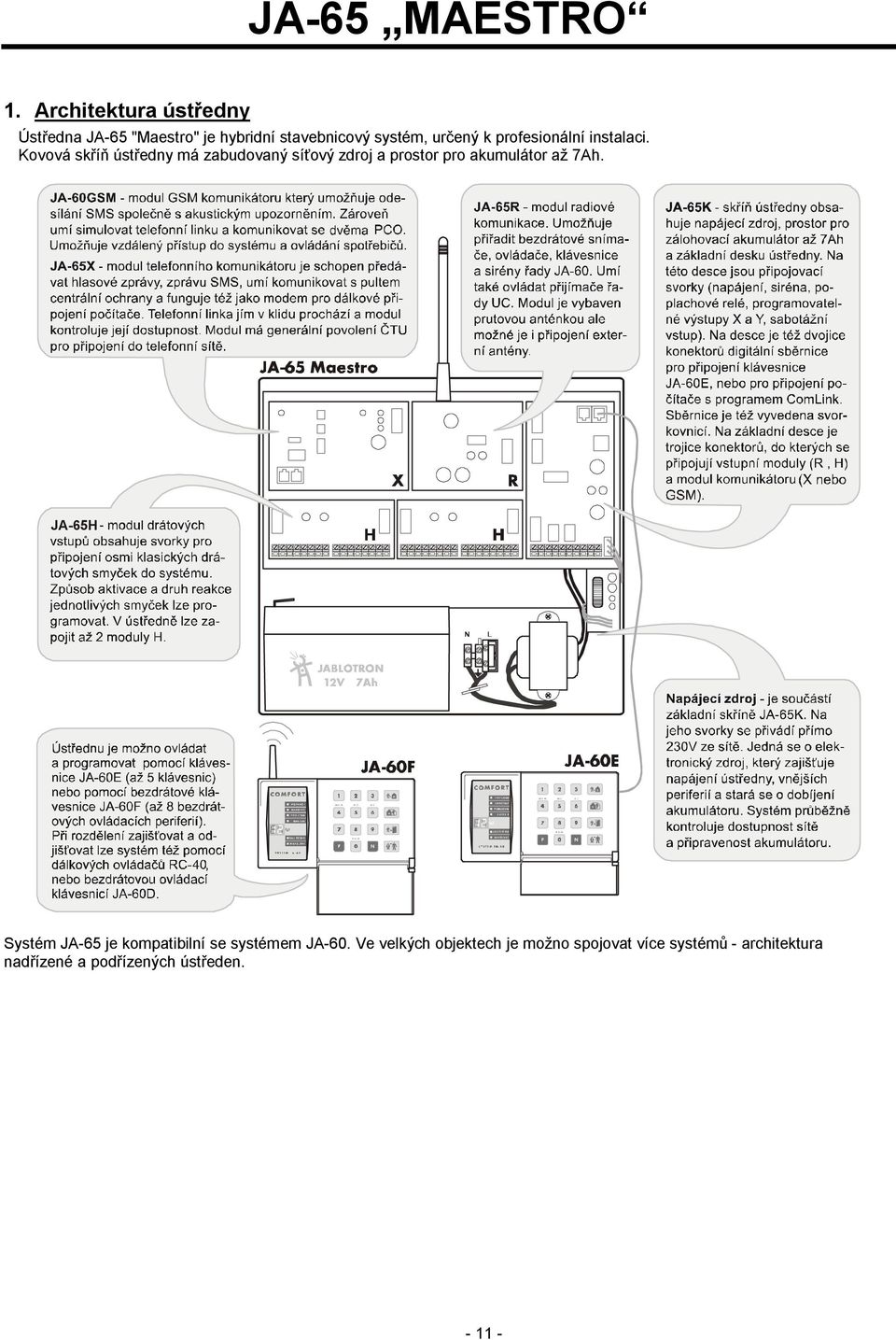

13 JA-65 MAESTRO 1. Architektura ústředny Ústředna JA-65 "Maestro" je hybridní stavebnicový systém, určený k profesionální instalaci. Kovová skříň ústředny má zabudovaný síťový zdroj a prostor pro akumulátor až 7Ah. JA-65H Systém JA-65 je kompatibilní se systémem JA-60. Ve velkých objektech je možno spojovat více systémů - architektura nadřízené a podřízených ústředen

14 2. Připojovací svorkovnice a konektory základní desky ústředny 1,2,3,4 - svorkovnice digitální sběrnice - umožňuje připojit klávesnice systému pomocí standardního sdělovacího kabelu. Klávesnice JA-60E jsou též vybaveny jak modulárním konektorem, tak svorkovnicí.na spodní straně základní desky je umístěna hlavní svorkovnice: TMP PGX PGY C NC NO GND SIR dvojice svorek vstupu sabotážní smyčky ústředny (např. k ochraně vnější drátové sirény řady OS-300). V klidu musí být tyto svorky navzájem propojeny vyvažovacím odporem 2,2k. Aktivace vstupu má stejný účinek, jako otevření krytu ústředny. Vstup reaguje na změnu zakončovacího odporu smyčky ±30 % či více. je výstupní svorka (spíná na GND, max. +12V/100mA). Funkce tohoto výstupu je volitelná. Z výroby je nastavena funkce výstupu předpoplachu Chime. Stav výstupu PGX může ústředna též předat bezdrátově na výstupní relé X modulu UC-216, nebo na výstupní relé modulu UC-222. je výstupní svorka (spíná na GND, max. 12V/100mA). Funkce tohoto výstupu je volitelná. Z výroby je nastavena funkce výstupu signálu zajištěno ARM. Stav výstupu PGY může ústředna též předat bezdrátově na výstupní relé Y modulu UC-216 (UC-260). pohyblivý kontakt výstupního poplachového relé, zatížitelnost max. 60V=/1A, relé sepne na celou dobu poplachu (při každém poplachu) rozpínací kontakt výstupního poplachového relé. spínací kontakt výstupního poplachového relé. společný mínus pól napájecího zdroje. Při užití modulů drátových vstupů JA-65H se svorka GND pro zjednodušení zapojování kabelů snímačů opakuje i na modulech vstupů. výstup pro sirénu; v klidu je tato svorka spojena se svorkou +U, při poplachu přepne na GND. Klasickou sirénu zapojte mezi svorky +U a SIR (max. odběr 0,7 A). Zálohovaná siréna (její dobíjení) se zapojuje mezi svorky SIR a GND (při poplachu se přeruší dobíjení). Siréna může být též využita k hlasitému akustickému potvrzování ovládání a testování systému. +U výstup zálohovaného napájecího napětí pro periferie. Maximální možný trvalý odběr této svorky je 0,7 A (krátkodobě lze odebírat až 1,2 A po dobu max. 15 minut - jednou za 1 hodinu). Napětí tohoto výstupu ústředna hlídá a pokud dojde k jeho výpadku (např. přepálením pojistky), signalizuje poruchu ústředny (porucha C). Pokud v systému použijete moduly drátových vstupů JA-65H, je svorka +U na každém modulu vyvedena ještě dvakrát - pro snadnější zapojování kabeláže snímačů. Napájecí svorky +U na modulech H jsou všechny spojeny paralelně ke svorce +U základního modulu. 3. Připojovací svorkovnice modulu drátových vstupů JA-65H 1 až 8 vstupní svorky smyček - sem se připojují přívody ze snímačů, viz. příklady na obrázku. Jednotlivým vstupům je možno v programovacím režimu nastavit požadovaný způsob funkce (rozpínací, vyvažovaný 10k, dvojitě vyvažovaný, vypnutý) a požadovaný způsob reakce systému. COM GND čtveřice společných svorek pro uzavírání (vyvažování) vstupních smyček společný mínus pól napájecího zdroje; tato svorka rovněž slouží k připojení stínění přívodních kabelů +U výstup zálohovaného napájecího napětí pro snímače (celkový maximální odběr ze všech svorek +U je 0,7 A)

15 4. Připojení ovládací a programovací klávesnice

16 5. Přehledová tabulka nastavitelných parametrů ústředny JA - 65 MAESTRO Funkce sekvence možné volby z výroby poznámka Přiřazování (učení) bezdrátových periferií 1 1a 7 krokování, držení 2 maže pozici, 3 ovladače, 4 všechny Nastavení drátových vstupů zón 60 nn xys nn číslo zóny, x typ smyčky, y typ reakce, s- sekce - jen s modulem R Vypnuto Odchodové zpoždění 20x x = 1 až 9 (x 10sec.) 30sec. Příchodové zpoždění 21x x = 1 až 9 (x 10sec.) 30sec. Doba poplachu 22x x = 1 až 8 (min.), 0=10s, 9=15min Funkce výstupu PgX 23x x = 0 až 8 (0-Chime, 1-Fire, 2- Arm, 3-Panik, 4-Alarm, 5-Door, 6-Home, 7-No AC, 8-Phone Funkce výstupu PgY 24x x = 0 až 8 (0-Chime, 1-Fire, 2- Arm, 3-Panik, 4-Alarm, 5-Door, 6-Home, 7-No AC, 8-Phone 4min. Chime Arm jen s modulem H pro dělený systém jiné kódy pro dělený systém jiné kódy Změna tlf. čísel a zprávy v uživatelském režimu 25x 251 = ANO 250 = NE NE jen s modulem X Hlídání rádiového rušení ústředny 26x 261 = ANO 260 = NE NE jen s modulem R Pravidelná kontrola spojení s bezdr.detektory 27x 271 = ANO 270 = NE NE jen s modulem R Povolení RESETU ústředny 28x 281 = ANO 280 = NE ANO Naučení pro ovládání podřízené ústředny 290 vyšle učící signál do podřízené ústředny jen s modulem R Naučení ústředny do UC-216, 222 apod. 299 vyšle učící signál - jen s modulem R Ovládání bez kódu (ovlivní F1, F2, F3, F4, F8 a F9) 30x 301 = ANO 300 = NE ANO funkční klávesy Částečné zajištění povoleno (F2) 31x 311 = ANO 310 = NE ANO Povolení poplachu sirénou 32x 321 = ANO 320 = NE ANO Akust. signalizace odchodového zpoždění 33x 331 = ANO 330 = NE ANO Ak. signal. odchod. zp. při částečném zajištění 34x 341 = ANO 340 = NE NE Akustická signalizace příchodového zpoždění 35x 351 = ANO 350 = NE ANO Hlasité potvrzení zajištění a odjištění sirénou 36x 361 = ANO 360 = NE NE Siréna při část. zajištění nebo odjištění 37x 371 = ANO 370 = NE ANO Poplach bezdrátovou sirénou 38x 381 = ANO 380 = NE ANO jen s modulem R Upozornění na závadu periferie při zajištění 39x 391 = ANO 390 = NE NE Rozdělení ústředny do sekcí 690x 6901 = ANO 6900 = NE NE Zaznamenání pouze 1.příčiny poplachu 691x 6911 = ANO 6910 = NE NE Poplach při zajištění s otevřenou zónou 692x 6921 = ANO 6920 = NE NE pouze při 391 Hlasitý tísňový poplach 693x 6931 = ANO 6930 = NE NE Přepnutí bezdrátových detektorů do následně 694x 6941 = ANO 6940 = NE NE zpožděné smyčky Poplach při ztrátě periferie 696x 6961 = ANO 6960 = NE ANO Vstup do programování SC+MC/UC 697x 6971 = ANO 6970 = NE NE Určení bezdrátových detektorů do sekcí 61 nns nn číslo zóny, s- sekce 1-10 A B jen s modulem R Určení uživatelských kódů sekcím 62 nns nn číslo kódu, s- sekce vše A jen při dělení Určení bezdrátových ovladačů sekcím 63 nns nn číslo ovladače, s- sekce vše A dělení a modul R Automatické zajištění / odjištění 64nahhmm n- číslo události, a- činnost Vypnuto Změna servisního kódu 5 nsk nsk nsk = nový servisní kód 6060 Přechod do uživatelského režimu 6999 přepne do uživ. režimu - Nastavení času a data 4 hh mm DD MM RR

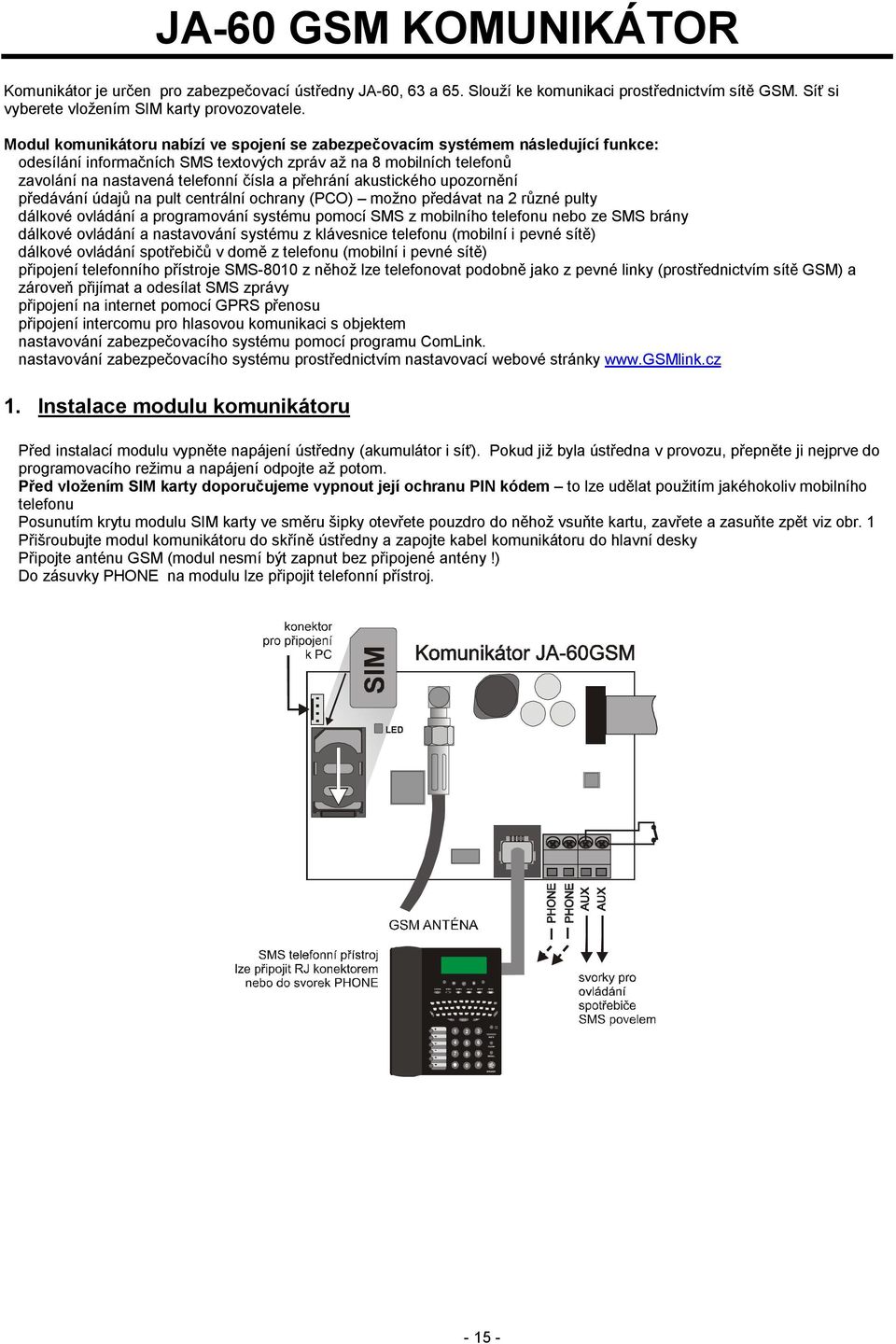

17 CANCEL MENU NAMES CALLS WRITE READ SPA CE MUTE FLASH REDIAL SPEAKER S Y M BO L SMS CALL JA-60 GSM KOMUNIKÁTOR Komunikátor je určen pro zabezpečovací ústředny JA-60, 63 a 65. Slouží ke komunikaci prostřednictvím sítě GSM. Síť si vyberete vložením SIM karty provozovatele. Modul komunikátoru nabízí ve spojení se zabezpečovacím systémem následující funkce: odesílání informačních SMS textových zpráv až na 8 mobilních telefonů zavolání na nastavená telefonní čísla a přehrání akustického upozornění předávání údajů na pult centrální ochrany (PCO) možno předávat na 2 různé pulty dálkové ovládání a programování systému pomocí SMS z mobilního telefonu nebo ze SMS brány dálkové ovládání a nastavování systému z klávesnice telefonu (mobilní i pevné sítě) dálkové ovládání spotřebičů v domě z telefonu (mobilní i pevné sítě) připojení telefonního přístroje SMS-8010 z něhož lze telefonovat podobně jako z pevné linky (prostřednictvím sítě GSM) a zároveň přijímat a odesílat SMS zprávy připojení na internet pomocí GPRS přenosu připojení intercomu pro hlasovou komunikaci s objektem nastavování zabezpečovacího systému pomocí programu ComLink. nastavování zabezpečovacího systému prostřednictvím nastavovací webové stránky 1. Instalace modulu komunikátoru Před instalací modulu vypněte napájení ústředny (akumulátor i síť). Pokud již byla ústředna v provozu, přepněte ji nejprve do programovacího režimu a napájení odpojte až potom. Před vložením SIM karty doporučujeme vypnout její ochranu PIN kódem to lze udělat použitím jakéhokoliv mobilního telefonu Posunutím krytu modulu SIM karty ve směru šipky otevřete pouzdro do něhož vsuňte kartu, zavřete a zasuňte zpět viz obr. 1 Přišroubujte modul komunikátoru do skříně ústředny a zapojte kabel komunikátoru do hlavní desky Připojte anténu GSM (modul nesmí být zapnut bez připojené antény!) Do zásuvky PHONE na modulu lze připojit telefonní přístroj. O #

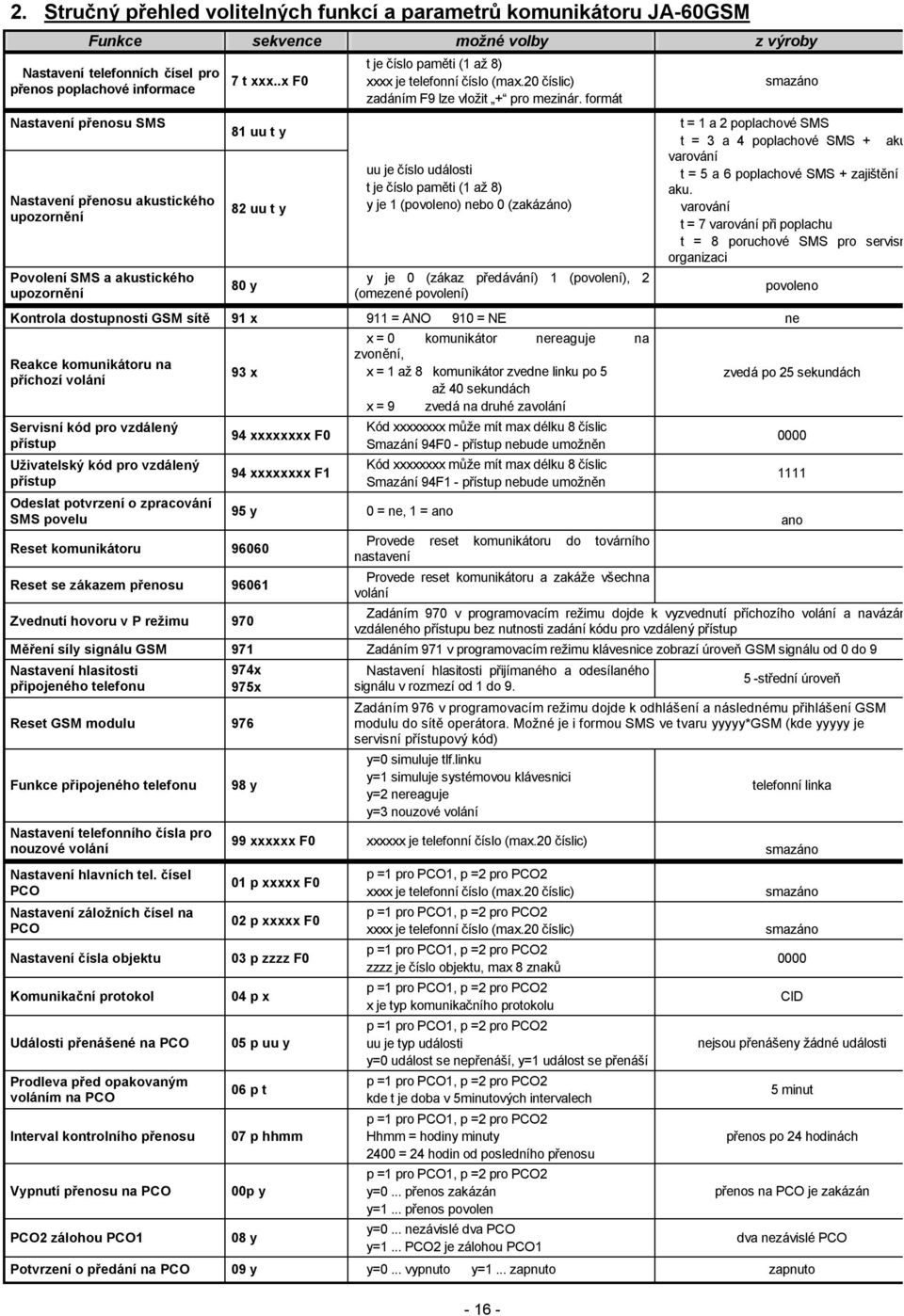

18 2. Stručný přehled volitelných funkcí a parametrů komunikátoru JA-60GSM Funkce sekvence možné volby z výroby Nastavení telefonních čísel pro přenos poplachové informace Nastavení přenosu SMS Nastavení přenosu akustického upozornění Povolení SMS a akustického upozornění 7 t xxx..x F0 81 uu t y 82 uu t y 80 y t je číslo paměti (1 až 8) xxxx je telefonní číslo (max.20 číslic) zadáním F9 lze vložit + pro mezinár. formát uu je číslo události t je číslo paměti (1 až 8) y je 1 (povoleno) nebo 0 (zakázáno) y je 0 (zákaz předávání) 1 (povolení), 2 (omezené povolení) smazáno t = 1 a 2 poplachové SMS t = 3 a 4 poplachové SMS + aku. varování t = 5 a 6 poplachové SMS + zajištění + aku. varování t = 7 varování při poplachu t = 8 poruchové SMS pro servisní organizaci Kontrola dostupnosti GSM sítě 91 x 911 = ANO 910 = NE ne Reakce komunikátoru na příchozí volání Servisní kód pro vzdálený přístup Uživatelský kód pro vzdálený přístup Odeslat potvrzení o zpracování SMS povelu 93 x Reset komunikátoru Reset se zákazem přenosu Zvednutí hovoru v P režimu xxxxxxxx F0 94 xxxxxxxx F1 95 y 0 = ne, 1 = ano x = 0 komunikátor nereaguje na zvonění, x = 1 až 8 komunikátor zvedne linku po 5 až 40 sekundách x = 9 zvedá na druhé zavolání Kód xxxxxxxx může mít max délku 8 číslic Smazání 94F0 - přístup nebude umožněn Kód xxxxxxxx může mít max délku 8 číslic Smazání 94F1 - přístup nebude umožněn Provede reset komunikátoru do továrního nastavení Provede reset komunikátoru a zakáže všechna volání povoleno zvedá po 25 sekundách Zadáním 970 v programovacím režimu dojde k vyzvednutí příchozího volání a navázání vzdáleného přístupu bez nutnosti zadání kódu pro vzdálený přístup Měření síly signálu GSM 971 Zadáním 971 v programovacím režimu klávesnice zobrazí úroveň GSM signálu od 0 do 9 Nastavení hlasitosti připojeného telefonu 974x 975x Reset GSM modulu 976 Funkce připojeného telefonu Nastavení telefonního čísla pro nouzové volání Nastavení hlavních tel. čísel PCO Nastavení záložních čísel na PCO Nastavení čísla objektu Komunikační protokol Události přenášené na PCO Prodleva před opakovaným voláním na PCO Interval kontrolního přenosu Vypnutí přenosu na PCO PCO2 zálohou PCO1 98 y Nastavení hlasitosti přijímaného a odesílaného signálu v rozmezí od 1 do 9. ano 5 -střední úroveň Zadáním 976 v programovacím režimu dojde k odhlášení a následnému přihlášení GSM modulu do sítě operátora. Možné je i formou SMS ve tvaru yyyyy*gsm (kde yyyyy je servisní přístupový kód) y=0 simuluje tlf.linku y=1 simuluje systémovou klávesnici y=2 nereaguje y=3 nouzové volání 99 xxxxxx F0 xxxxxx je telefonní číslo (max.20 číslic) 01 p xxxxx F0 02 p xxxxx F0 03 p zzzz F0 04 p x 05 p uu y 06 p t 07 p hhmm 00p y 08 y p =1 pro PCO1, p =2 pro PCO2 xxxx je telefonní číslo (max.20 číslic) p =1 pro PCO1, p =2 pro PCO2 xxxx je telefonní číslo (max.20 číslic) p =1 pro PCO1, p =2 pro PCO2 zzzz je číslo objektu, max 8 znaků p =1 pro PCO1, p =2 pro PCO2 x je typ komunikačního protokolu p =1 pro PCO1, p =2 pro PCO2 uu je typ události y=0 událost se nepřenáší, y=1 událost se přenáší p =1 pro PCO1, p =2 pro PCO2 kde t je doba v 5minutových intervalech p =1 pro PCO1, p =2 pro PCO2 Hhmm = hodiny minuty 2400 = 24 hodin od posledního přenosu p =1 pro PCO1, p =2 pro PCO2 y=0... přenos zakázán y=1... přenos povolen y=0... nezávislé dva PCO y=1... PCO2 je zálohou PCO1 telefonní linka smazáno smazáno smazáno 0000 CID nejsou přenášeny žádné události 5 minut přenos po 24 hodinách přenos na PCO je zakázán dva nezávislé PCO Potvrzení o předání na PCO 09 y y=0... vypnuto y=1... zapnuto zapnuto

19 JA-60N BEZDRÁTOVÝ MAG. SNÍMAČ Bezdrátový magnetický snímač JA-60N je určen k indikaci narušení objektu otevřením dveří okna apod. Kromě toho má snímač vstupy pro připojení externích snímačů

20 JS-20 LARGO PIR DETEKTOR POHYBU OSOB příklad zapojení detektoru do jednoduše vyvážených smyček a do dvojitě vyvážené smyčky (svorky GBS použity jako pomocné svorky)

21 příklad zapojení více detektorů do jedné dvojitě vyvážené smyčky (svorky GBS použity jako pomocné svorky) příklad zapojení více detektorů do jednoduše vyvážených smyček (svorky GBS použity jako pomocné svorky)

22 OS-360/365 VENKOVÍ SIRÉNA odnímatelná svorkovnice konektor elektroakustického měniče nastavovací propojky CHIRP FLASH OK LED diody blikače tamper horního víka konektor NiCd aku tamper utržení sirény 3. Nastavovací propojky CHIRP FLASH OK ON při propojení ARM na GND houkne 1x, při odpojení ARM od GND houkne 2x OFF nehouká při změnách na svorce ARM ON bliká ještě 60 minut po deaktivaci (připojením svorky FLA na GND) změna na svorce ARM ukončí blikání okamžitě OFF blikání skončí ihned po připojení FLA na GND ON siréna blikne 1x za 45s (potvrzení připravenosti) OFF signalizace je vypnuta tabulka 1 4. Příklady zapojení s ústřednou JA-63K(R) CHIRP ON FLASH ON OK OFF 2k2 měřící body - měření při odpojení vodiče od GND viz tabulka 1 (Pokud měření není požadováno, lze proklemovat svorky FLA a SIR na GND přímo v siréně) L4 nastavena na sabotážní reakci PGY nastaveno na funkci ARM (akustické potvrzení zajištění / odjištění)

23 JA-65K CHIRP OFF FLASH ON OK ON 2k2 měřící body - měření při odpojení vodiče od GND viz tabulka 1 PGY nastaveno na funkci ARM (pouze RESET blikače bez potvrzení zajištění / odjištění)

24 CA-320 / 321 AKCENT AUTOALARM 1. Nastavení č. parametr nastavení (signálka) popis svítí nesvítí 1 REARM (znovuuzamknutí) povoleno zakázáno znovu se zajistí, pokud do 1 minuty od vypnutí nikdo nenastoupí 2 AUTOIMO povoleno zakázáno není-li 5 minut zapnut klíček zapalování, aktivují se imobilizační relé 3 délka impulsů cent. zamykání 0,3sec. 4 sec. nastavuje dobu trvání výstupních signálů 4 prodloužený impuls uzamkni 60 sec. normální impuls pro uzamčení je buď normální dle bodu č.3, nebo prodloužený 5 tlačítko VALET povoleno zakázáno lze zakázat funkci nouzového odstavení /*, nastavování však funguje 6 akustické potvrzování kompletní omezená signalizace ovládání sirénou 7 poplach PANIC povoleno zakázáno stiskem obou tlačítek dálkového ovladače současně 8 snímač proudu zapnut vypnut úplné vypnutí funkce 9 otřesový snímač zapnut vypnut úplné vypnutí funkce (pouze CA-320) 10 reakce na otřesový snímač poplach varování buď poplach nebo krátké houknutí (pouze CA-320) 11 test nedovřených dveří povoleno zakázáno je-li povoleno, pak při zapínání testuje dveřní kontakty a vstupy AL1, AL2 12 reakce na vstup AL2 poplach varování buď poplach nebo krátké houknutí 13 logika vstupu AL2 spínací rozpínací rozpínací logiku lze využít pro spínače na plus /* - odblokování autoalarmu při zakázaném tlačítku VALET může provést pouze výrobce!

25 CL-20A CENTRÁLNÍ ZAMYKÁNÍ

26 PG-4W SOUPRAVA PAGERU PAGER
