Modelová úloha Zabezpečení a správa budovy

Rozměr: px
Začít zobrazení ze stránky:

Download "Modelová úloha Zabezpečení a správa budovy"

Transkript

1 Modelová úloha Zabezpečení a správa budovy Zadání 1. Seznamte se s funkcemi modelu Zabezpečení a správa budovy. 2. Seznamte se s možnostmi programu GB 060 Control Panel. 3. Ověřte funkčnost bezpečnostního systému budovy a sledujte informace ukládané do reportu GSM automatu. 4. Ověřte funkčnost regulace teploty v modelu vytápění a sledujte události zaznamenané automatem. 5. Vypracujte protokol s popisem funkcí modelu a možnostmi aplikace GB 060 Control Panel při konfiguraci GSM automatu. Technické vybavení Model Zabezpečení a správa budovy GSM automat GM 060 s příslušenstvím Počítač a program GB 060 Control Panel Napájecí zdroj pro automat a ventilátor Propojovací a napájecí kabely 1

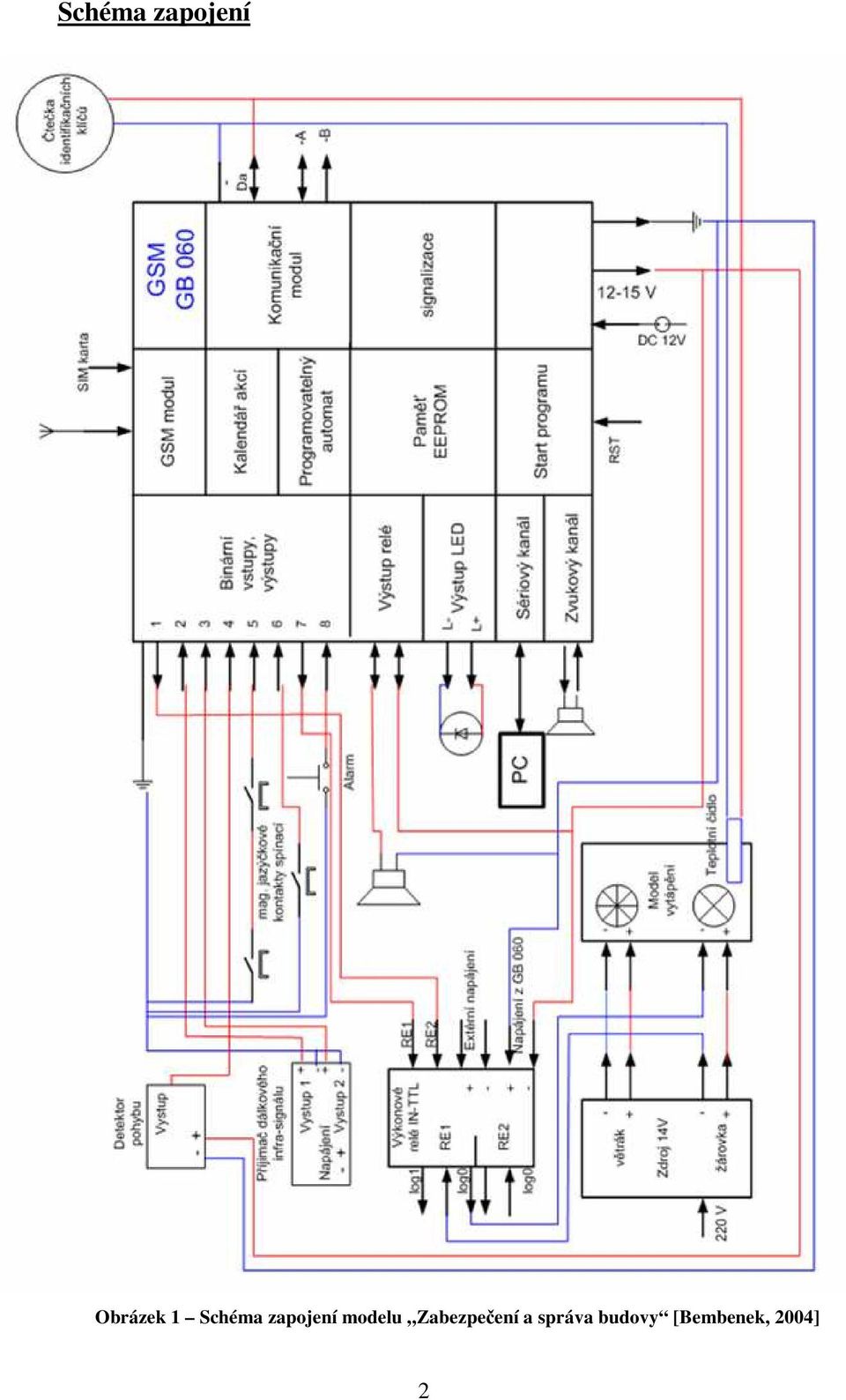

2 Schéma zapojení Obrázek 1 Schéma zapojení modelu Zabezpečení a správa budovy [Bembenek, 2004] 2

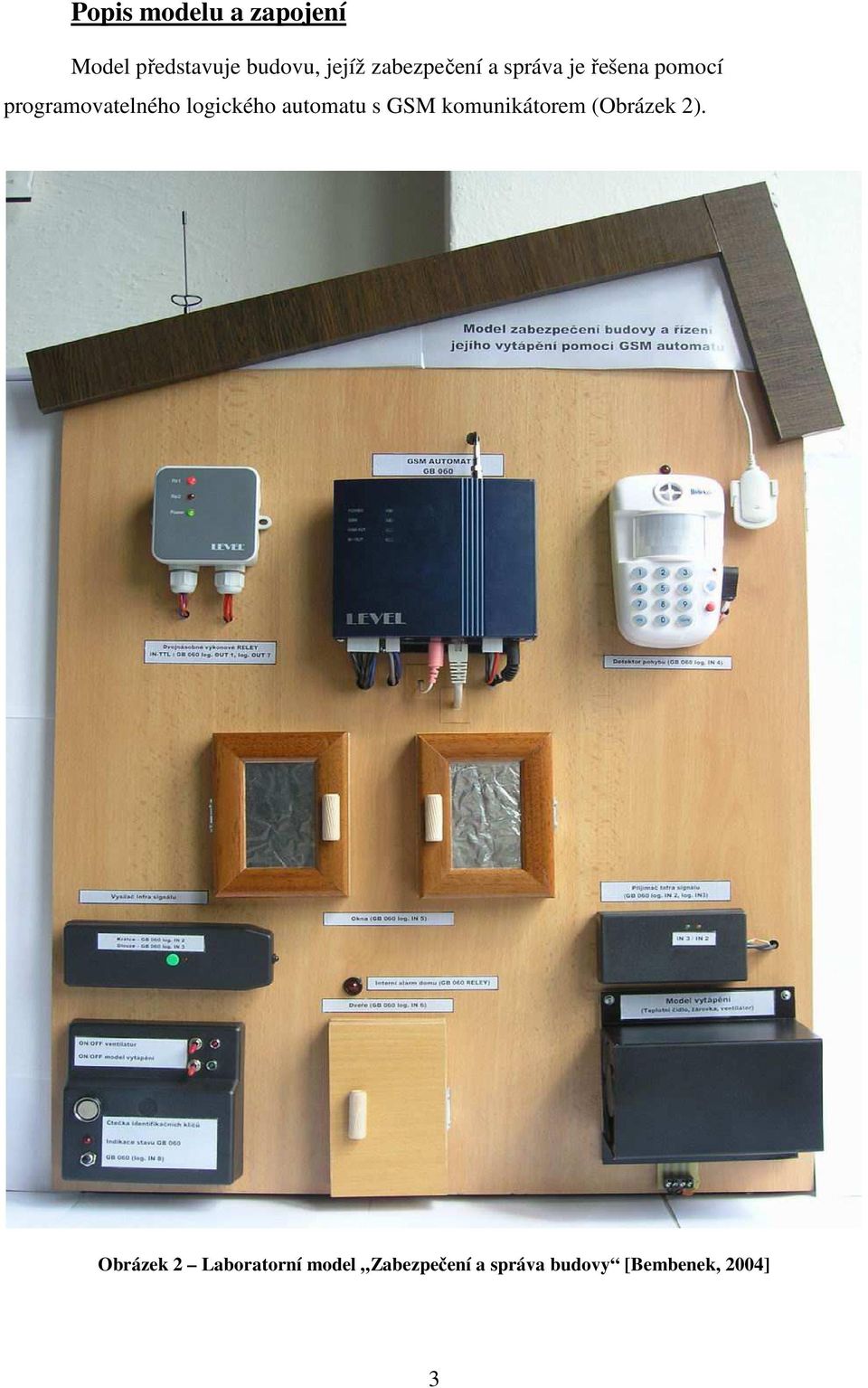

3 Popis modelu a zapojení Model představuje budovu, jejíž zabezpečení a správa je řešena pomocí programovatelného logického automatu s GSM komunikátorem (Obrázek 2). Obrázek 2 Laboratorní model Zabezpečení a správa budovy [Bembenek, 2004] 3

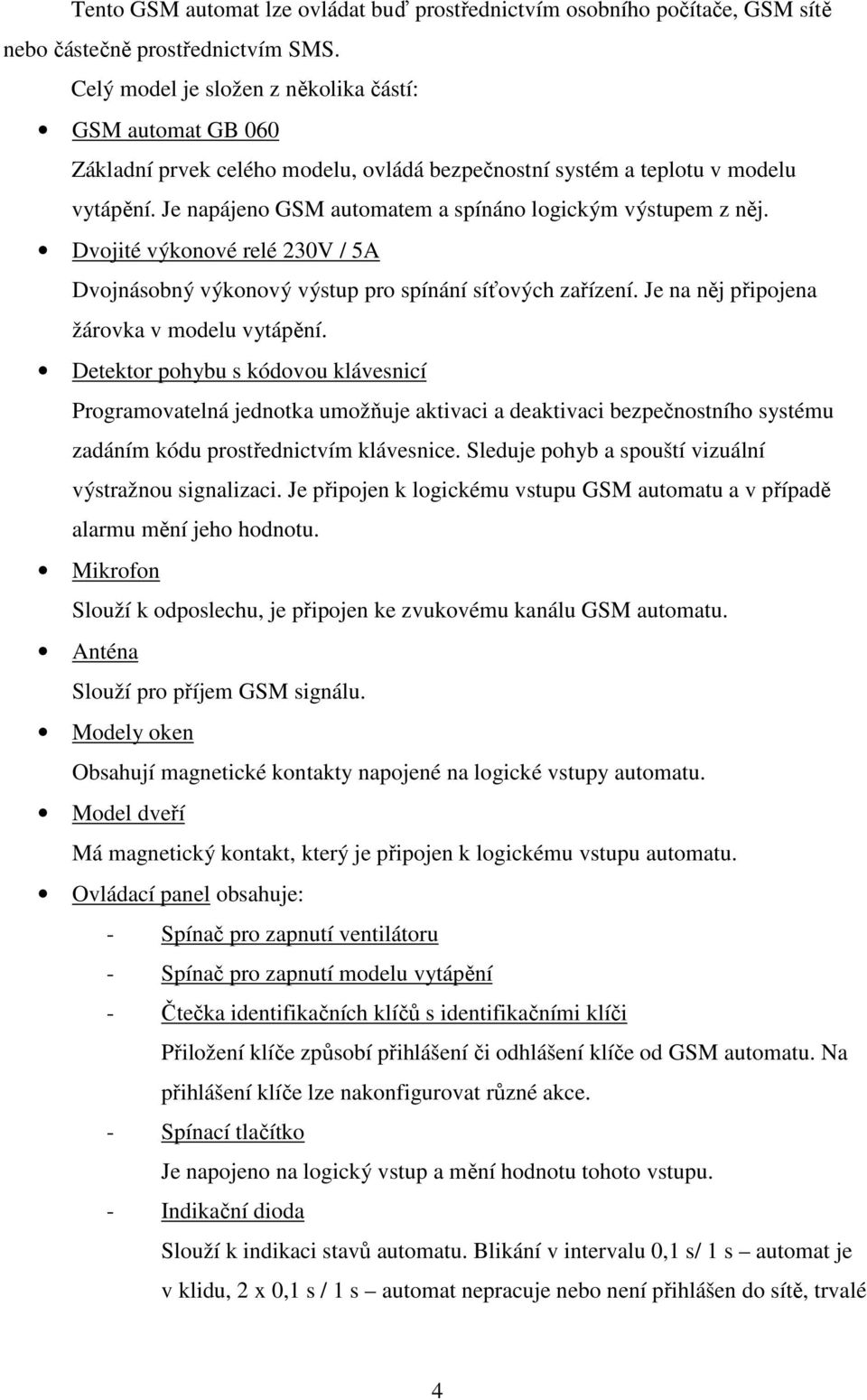

4 Tento GSM automat lze ovládat buď prostřednictvím osobního počítače, GSM sítě nebo částečně prostřednictvím SMS. Celý model je složen z několika částí: GSM automat GB 060 Základní prvek celého modelu, ovládá bezpečnostní systém a teplotu v modelu vytápění. Je napájeno GSM automatem a spínáno logickým výstupem z něj. Dvojité výkonové relé 230V / 5A Dvojnásobný výkonový výstup pro spínání síťových zařízení. Je na něj připojena žárovka v modelu vytápění. Detektor pohybu s kódovou klávesnicí Programovatelná jednotka umožňuje aktivaci a deaktivaci bezpečnostního systému zadáním kódu prostřednictvím klávesnice. Sleduje pohyb a spouští vizuální výstražnou signalizaci. Je připojen k logickému vstupu GSM automatu a v případě alarmu mění jeho hodnotu. Mikrofon Slouží k odposlechu, je připojen ke zvukovému kanálu GSM automatu. Anténa Slouží pro příjem GSM signálu. Modely oken Obsahují magnetické kontakty napojené na logické vstupy automatu. Model dveří Má magnetický kontakt, který je připojen k logickému vstupu automatu. Ovládací panel obsahuje: - Spínač pro zapnutí ventilátoru - Spínač pro zapnutí modelu vytápění - Čtečka identifikačních klíčů s identifikačními klíči Přiložení klíče způsobí přihlášení či odhlášení klíče od GSM automatu. Na přihlášení klíče lze nakonfigurovat různé akce. - Spínací tlačítko Je napojeno na logický vstup a mění hodnotu tohoto vstupu. - Indikační dioda Slouží k indikaci stavů automatu. Blikání v intervalu 0,1 s/ 1 s automat je v klidu, 2 x 0,1 s / 1 s automat nepracuje nebo není přihlášen do sítě, trvalé 4

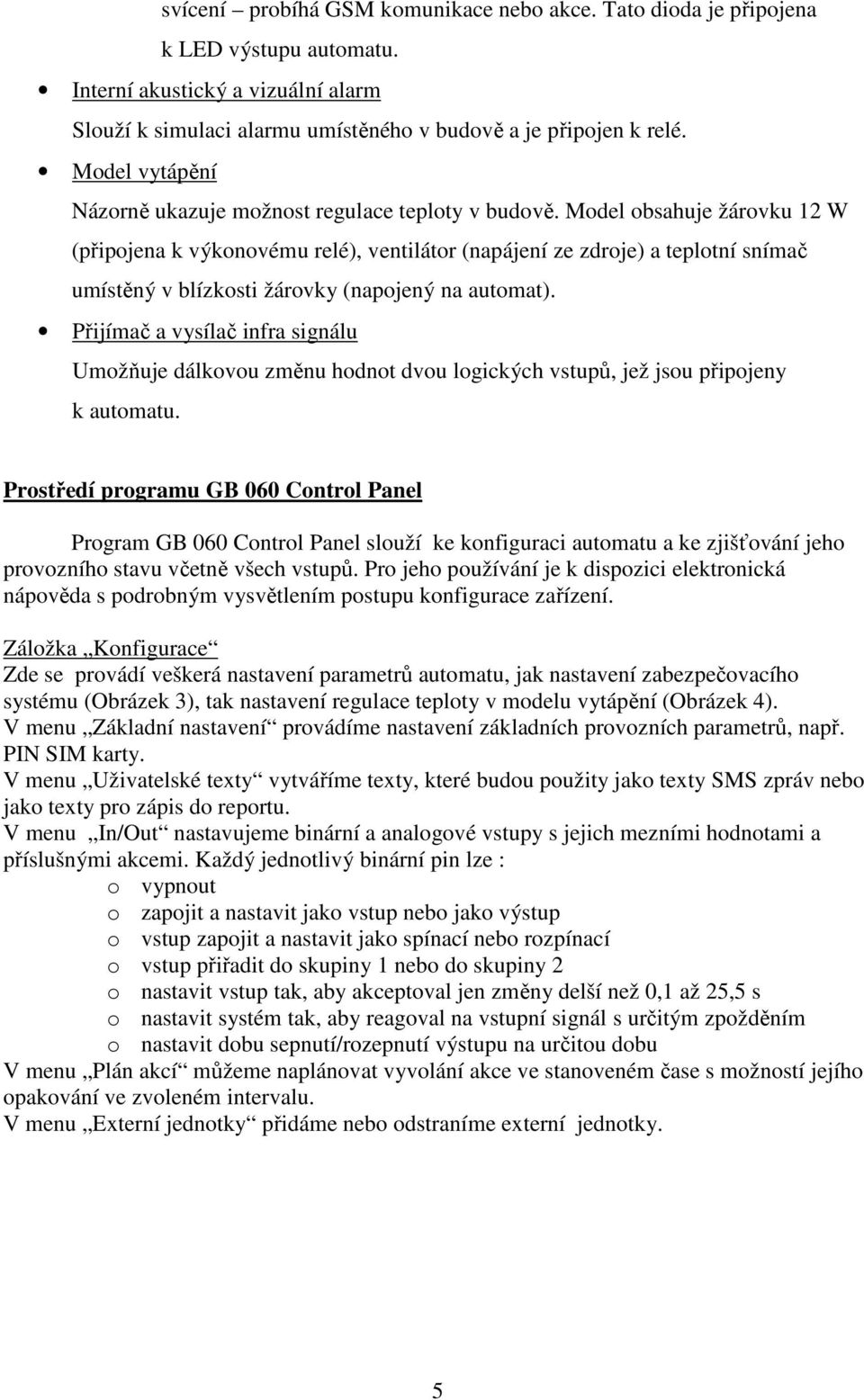

5 svícení probíhá GSM komunikace nebo akce. Tato dioda je připojena k LED výstupu automatu. Interní akustický a vizuální alarm Slouží k simulaci alarmu umístěného v budově a je připojen k relé. Model vytápění Názorně ukazuje možnost regulace teploty v budově. Model obsahuje žárovku 12 W (připojena k výkonovému relé), ventilátor (napájení ze zdroje) a teplotní snímač umístěný v blízkosti žárovky (napojený na automat). Přijímač a vysílač infra signálu Umožňuje dálkovou změnu hodnot dvou logických vstupů, jež jsou připojeny k automatu. Prostředí programu GB 060 Control Panel Program GB 060 Control Panel slouží ke konfiguraci automatu a ke zjišťování jeho provozního stavu včetně všech vstupů. Pro jeho používání je k dispozici elektronická nápověda s podrobným vysvětlením postupu konfigurace zařízení. Záložka Konfigurace Zde se provádí veškerá nastavení parametrů automatu, jak nastavení zabezpečovacího systému (Obrázek 3), tak nastavení regulace teploty v modelu vytápění (Obrázek 4). V menu Základní nastavení provádíme nastavení základních provozních parametrů, např. PIN SIM karty. V menu Uživatelské texty vytváříme texty, které budou použity jako texty SMS zpráv nebo jako texty pro zápis do reportu. V menu In/Out nastavujeme binární a analogové vstupy s jejich mezními hodnotami a příslušnými akcemi. Každý jednotlivý binární pin lze : o vypnout o zapojit a nastavit jako vstup nebo jako výstup o vstup zapojit a nastavit jako spínací nebo rozpínací o vstup přiřadit do skupiny 1 nebo do skupiny 2 o nastavit vstup tak, aby akceptoval jen změny delší než 0,1 až 25,5 s o nastavit systém tak, aby reagoval na vstupní signál s určitým zpožděním o nastavit dobu sepnutí/rozepnutí výstupu na určitou dobu V menu Plán akcí můžeme naplánovat vyvolání akce ve stanoveném čase s možností jejího opakování ve zvoleném intervalu. V menu Externí jednotky přidáme nebo odstraníme externí jednotky. 5

6 Obrázek 3 Konfigurace zabezpečovacího systému [Bembenek, 2004] 6

7 Obrázek 4 Konfigurace regulace teploty v modelu vytápění [Bembenek, 2004] Záložka Stav Zde se zobrazují vnitřní proměnné a stavové veličiny automatu. V režimu On-line můžeme zobrazit aktuální stav automatu, v režimu Off-line můžeme jednorázově načíst data z automatu přes menu Stav / přijmout. V menu In/Out můžeme prohlížet aktuální hodnoty binárních a analogových výstupů. V menu GB060 se zobrazují informace o aktuálním stavu, např. stav sítě GSM, interní čas a stav napájení. V menu Report se zobrazuje aktuální stav reportů. V on-line režimu je možné průběžné načítaní položek reportu z automatu. Report může být uložen do souborů, který je čitelný v programech MS Excel nebo MS Access. Můžeme také nastavit různé vlastnosti reportu. 7

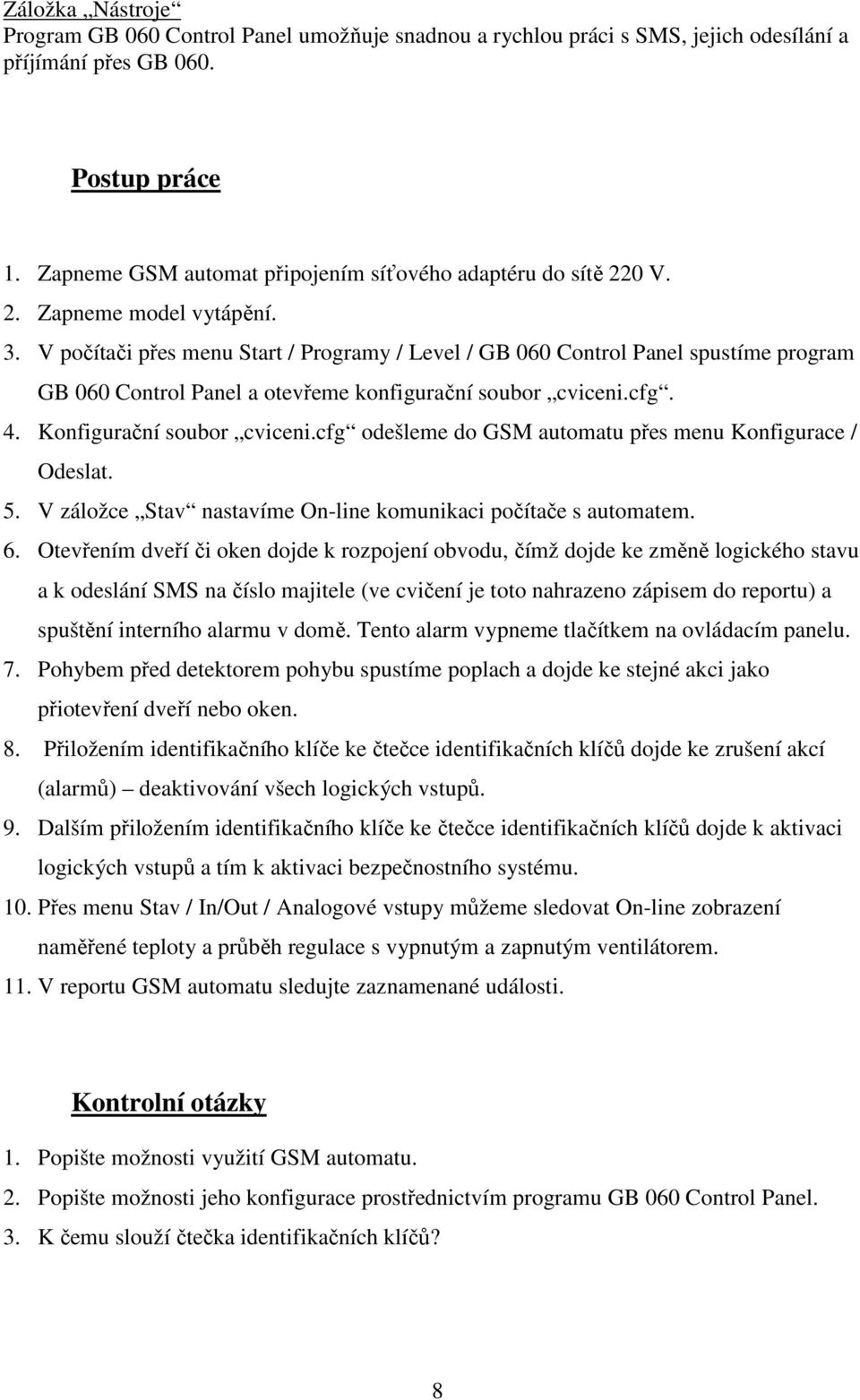

8 Záložka Nástroje Program GB 060 Control Panel umožňuje snadnou a rychlou práci s SMS, jejich odesílání a příjímání přes GB 060. Postup práce 1. Zapneme GSM automat připojením síťového adaptéru do sítě 220 V. 2. Zapneme model vytápění. 3. V počítači přes menu Start / Programy / Level / GB 060 Control Panel spustíme program GB 060 Control Panel a otevřeme konfigurační soubor cviceni.cfg. 4. Konfigurační soubor cviceni.cfg odešleme do GSM automatu přes menu Konfigurace / Odeslat. 5. V záložce Stav nastavíme On-line komunikaci počítače s automatem. 6. Otevřením dveří či oken dojde k rozpojení obvodu, čímž dojde ke změně logického stavu a k odeslání SMS na číslo majitele (ve cvičení je toto nahrazeno zápisem do reportu) a spuštění interního alarmu v domě. Tento alarm vypneme tlačítkem na ovládacím panelu. 7. Pohybem před detektorem pohybu spustíme poplach a dojde ke stejné akci jako přiotevření dveří nebo oken. 8. Přiložením identifikačního klíče ke čtečce identifikačních klíčů dojde ke zrušení akcí (alarmů) deaktivování všech logických vstupů. 9. Dalším přiložením identifikačního klíče ke čtečce identifikačních klíčů dojde k aktivaci logických vstupů a tím k aktivaci bezpečnostního systému. 10. Přes menu Stav / In/Out / Analogové vstupy můžeme sledovat On-line zobrazení naměřené teploty a průběh regulace s vypnutým a zapnutým ventilátorem. 11. V reportu GSM automatu sledujte zaznamenané události. Kontrolní otázky 1. Popište možnosti využití GSM automatu. 2. Popište možnosti jeho konfigurace prostřednictvím programu GB 060 Control Panel. 3. K čemu slouží čtečka identifikačních klíčů? 8

Měření Záznam Online monitorování Regulace Alarmování
