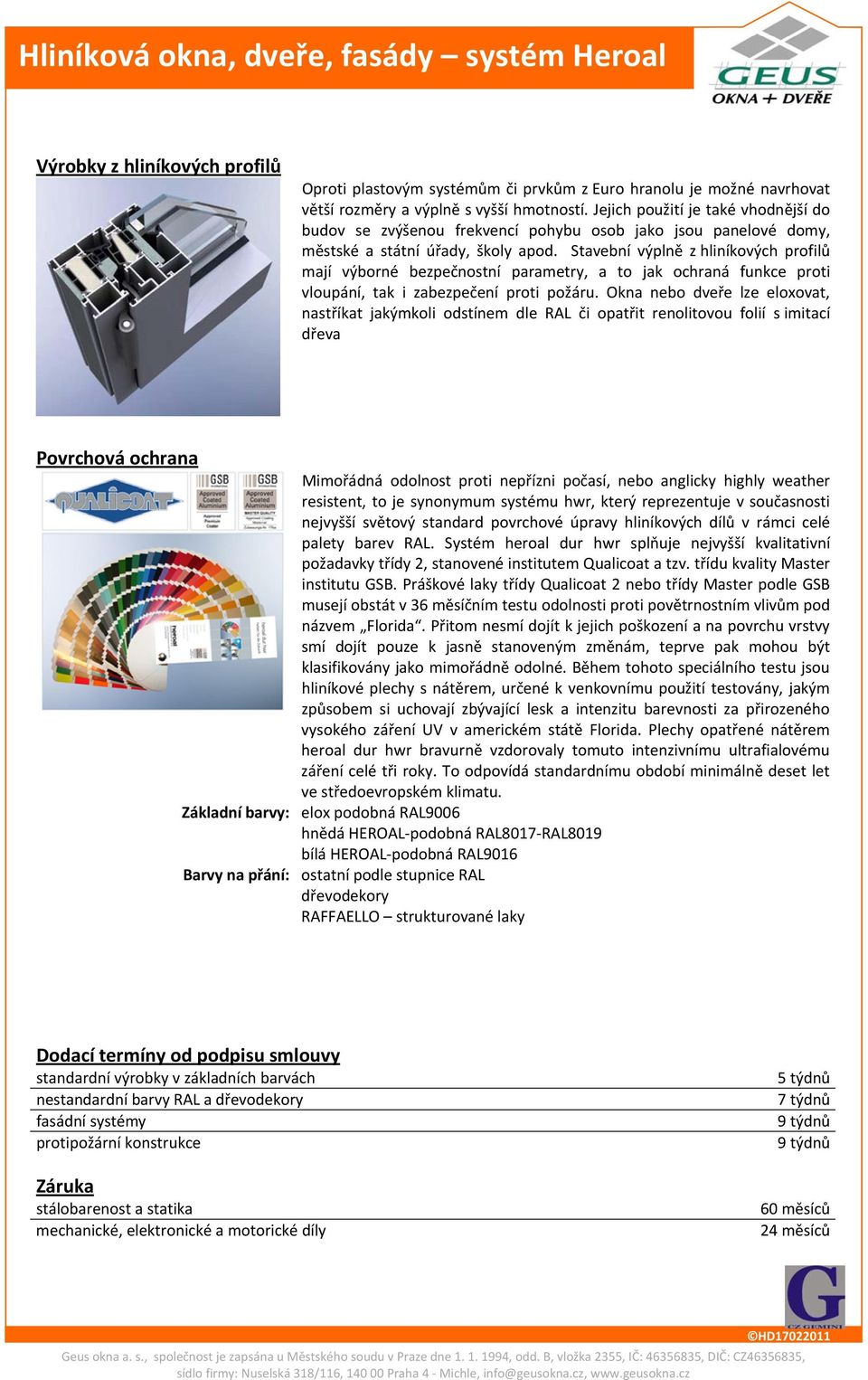

1 Výrobky z hliníkových profilů Oproti plastovým systémům či prvkům z Euro hranolu je možné navrhovat větší rozměry a výplně s vyšší hmotností. Jejich použití je také vhodnější do budov se zvýšenou frekvencí pohybu osob jako jsou panelové domy, městské a státní úřady, školy apod. Stavební výplně z hliníkových profilů mají výborné bezpečnostní parametry, a to jak ochraná funkce proti vloupání, tak i zabezpečení proti požáru. Okna nebo dveře lze eloxovat, nastříkat jakýmkoli odstínem dle RAL či opatřit renolitovou folií s imitací dřeva Povrchová ochrana Mimořádná odolnost proti nepřízni počasí, nebo anglicky highly weather resistent, to je synonymum systému hwr, který reprezentuje v současnosti nejvyšší světový standard povrchové úpravy hliníkových dílů v rámci celé palety barev RAL. Systém heroal dur hwr splňuje nejvyšší kvalitativní požadavky třídy 2, stanovené institutem Qualicoat a tzv. třídu kvality Master institutu GSB. Práškové laky třídy Qualicoat 2 nebo třídy Master podle GSB musejí obstát v 36 měsíčním testu odolnosti proti povětrnostním vlivům pod názvem Florida. Přitom nesmí dojít k jejich poškození a na povrchu vrstvy smí dojít pouze k jasně stanoveným změnám, teprve pak mohou být klasifikovány jako mimořádně odolné. Během tohoto speciálního testu jsou hliníkové plechy s nátěrem, určené k venkovnímu použití testovány, jakým způsobem si uchovají zbývající lesk a intenzitu barevnosti za přirozeného vysokého záření UV v americkém státě Florida. Plechy opatřené nátěrem heroal dur hwr bravurně vzdorovaly tomuto intenzivnímu ultrafialovému záření celé tři roky. To odpovídá standardnímu období minimálně deset let ve středoevropském klimatu. Základní barvy: elox podobná RAL9006 hnědá HEROALpodobná RAL8017RAL8019 bílá HEROALpodobná RAL9016 Barvy na přání: ostatní podle stupnice RAL dřevodekory RAFFAELLO strukturované laky Dodací termíny od podpisu smlouvy standardní výrobky v základních barvách nestandardní barvy RAL a dřevodekory fasádní systémy protipožární konstrukce Záruka stálobarenost a statika mechanické, elektronické a motorické díly 5 týdnů 7 týdnů 9 týdnů 9 týdnů 60 měsíců 24 měsíců sídlo firmy: Nuselská 318/116, Praha 4 Michle, info@geusokna.cz,

Stavební výplně z hliníkových profilů mají výborné bezpečnostní parametry, a to jak ochraná funkce proti vloupání, tak i zabezpečení proti požáru.

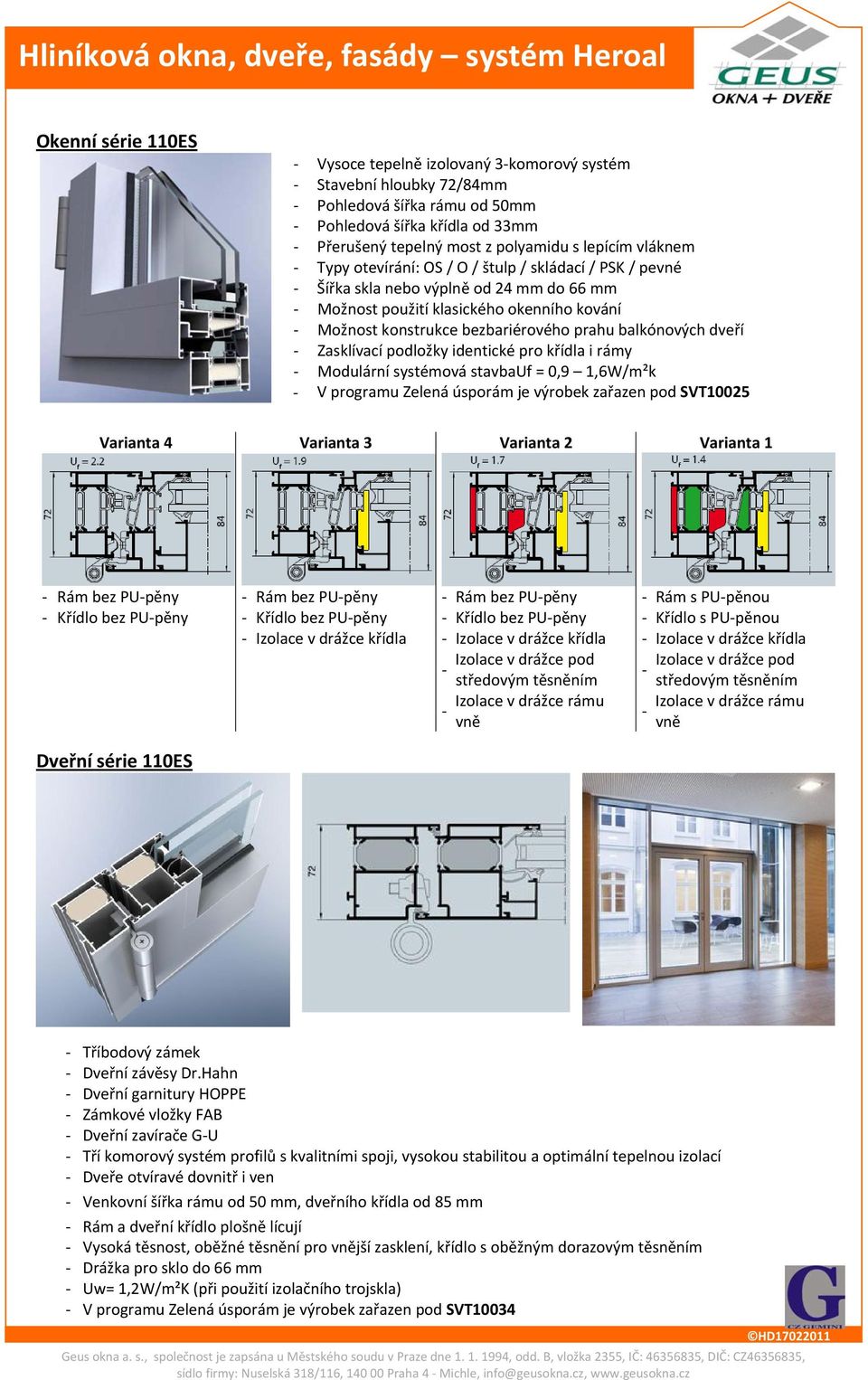

2 Okenní série 110ES Vysoce tepelně izolovaný 3komorový systém Stavební hloubky 72/84mm Pohledová šířka rámu od 50mm Pohledová šířka křídla od 33mm Přerušený tepelný most z polyamidu s lepícím vláknem Typy otevírání: OS / O / štulp / skládací / PSK / pevné Šířka skla nebo výplně od 24 mm do 66 mm Možnost použití klasického okenního kování Možnost konstrukce bezbariérového prahu balkónových dveří Zasklívací podložky identické pro křídla i rámy Modulární systémová stavbauf = 0,9 1,6W/m²k V programu Zelená úsporám je výrobek zařazen pod SVT10025 Varianta 4 Varianta 3 Varianta 2 Varianta 1 Rám bez PUpěny Rám bez PUpěny Rám bez PUpěny Rám s PUpěnou Křídlo bez PUpěny Křídlo bez PUpěny Křídlo bez PUpěny Křídlo s PUpěnou Izolace v drážce křídla Izolace v drážce křídla Izolace v drážce křídla Izolace v drážce pod Izolace v drážce pod Dveřní série 110ES středovým těsněním Izolace v drážce rámu vně středovým těsněním Izolace v drážce rámu vně Tříbodový zámek Dveřní závěsy Dr.Hahn Dveřní garnitury HOPPE Zámkové vložky FAB Dveřní zavírače GU Tří komorový systém profilů s kvalitními spoji, vysokou stabilitou a optimální tepelnou izolací Dveře otvíravé dovnitř i ven Venkovní šířka rámu od 50 mm, dveřního křídla od 85 mm Rám a dveřní křídlo plošně lícují Vysoká těsnost, oběžné těsnění pro vnější zasklení, křídlo s oběžným dorazovým těsněním Drážka pro sklo do 66 mm Uw= 1,2W/m²K (při použití izolačního trojskla) V programu Zelená úsporám je výrobek zařazen pod SVT10034 sídlo firmy: Nuselská 318/116, Praha 4 Michle, info@geusokna.cz,

Zasklívací podložky identické pro křídla i rámy Modulární systémová stavbauf = 0,9 1,6W/m²k V programu Zelená úsporám je výrobek zařazen pod SVT10025 Varianta 4 Varianta 3 Varianta 2 Varianta 1 Rám

3 Dveřní série 90S Tříbodový zámek Dveřní závěsy Dr.Hahn Dveřní garnitury HOPPE Zámkové vložky FAB Dveřní zavírače GU Tří komorový systém profilů s kvalitními spoji, vysokou stabilitou a optimální tepelnou izolací Dveře otvíravé dovnitř i ven Pohledová šířka rámu od 70 mm, dveřního křídla od 85 mm Rám a křídlo jsou přesazené z obou pohledových stran vysoká těsnost, oběžné těsnění pro zasklení zvenku, středové těsnění s rohovým tvarovým prvkem nebo jako vulkanizovaný rám, křídlo s oběžným dorazovým těsněním Možnost zasklení v rámu a křídle až do 54 mm Uw= 1,4W/m²K (při použití izolačního trojskla) vhodné pro rodinné domy, systém akceptovaný i pro rekonstrukce historických objektů Zdvižněposuvná serie 170HS Montážní hloubka systému 178/77mm (2 stopá), 279/77mm (3 stopá) 3 komorový systém profilů k bezpečnému spojení, vysoká stabilita a optimální tepelná izolace Vnější pohledový rám od 40 mm, křídlo od 94 mm Kvalitní systém obvodového a labyrintového těsnění Provedení se 2 a 3 stopami pro až 6 křídel Nízký plochý práh pro vysoký komfort Přizpůsobení hodnoty U skrz modulární stavbu izolačních zón Různé doplňkové komponenty pro různá řešení napojení prvku Osvědčená technika kování pro křídla do hmotnosti 400 kg Max. rozměry portálu 6000 x 3000mm (křídlo 3000x2500) Rozpětí skleněného lemu v křídle až do 56 mm Ud= 0,94W/m²K (při použití izolačního trojskla Ug=0,5W/m²K) sídlo firmy: Nuselská 318/116, Praha 4 Michle, info@geusokna.cz,

Pohledová šířka rámu od 70 mm, dveřního křídla od 85 mm Rám a křídlo jsou přesazené z obou pohledových stran vysoká těsnost, oběžné těsnění pro zasklení zvenku, středové těsnění s rohovým tvarovým

4 Řezy Série pro neizolované (interiérové) příčky 020 stavební hloubka systému 50/60 mm vnější pohledová šířka rámu od 53 mm, okenní křídla od 35 mm, dveřní křídla od 73 mm dveřní křídlo lícuje plošně s rámem okenní křídla s kovací drážkou euro (21/10 10 mm) pro běžná táhlová kování panty montované na plochu nebo do drážky profilu možnost použití integrovaného zavírače dveří paniková kování podle DIN EN 179 a DIN EN 1125 dveře: venkovní zasklívací těsnění a dorazové těsnění vnitřní a vnější (průběžné v rozích) vyšší protihluková ochrana ve spojení se speciálním sklem protikouřové dveře 1 a 2křídlé možnost použití skla v rámu až do 34 mm, v křídle až do 44 mm interiérové příčky celoprosklené dveře automatické posuvné dveře okna a dveře s ventilačními klapkami sídlo firmy: Nuselská 318/116, Praha 4 Michle, info@geusokna.cz,

DIN EN 179 a DIN EN 1125 dveře: venkovní zasklívací těsnění a dorazové těsnění vnitřní a vnější (průběžné v rozích) vyšší protihluková ochrana ve spojení se speciálním sklem protikouřové dveře 1 a

5 Profily s tepelnou izolací pro fasády Způ soby otevírání: pevné prosklení všechny řady dveřních a okenních profilů heroal lze do fasád integrovat formou vsazených prvků O blast použití: fasády kolmé fasády šikmé střechy polygonální fasády pyramidy/zimní zahrady předsazené stavby Řez systému v kombinaci se vsazeným prvkem. stavební hloubka systému mm fasádní systém s volně volitelnými kombinacemi sloupků a příček mnoho designových variant krycích profilů, od půlkulatých po vzhled oceli vnejší pohledová šířka 50 mm, vnitřní pohledová šířka sloupku/příčky 50 mm venkovní zasklívací těsnění: dvojité těsnení jednodílné nebo jednotlivě s butylovou páskou s hliníkovým kašírováním; vnitřní těsnění pod sklo: jednotlivá těsnění s tvarovými rohovými prvky odvodňovací kanály s velkým objemem v kombinaci sloupek/příčka, možnost odvodnění polí jednotlivě fasáda v kombinaci sloupek/příčka s principem přesazených drenáží s libovolným počtem rovin odvodu vody všechny řady dveřních a okenních sérií profilů heroal lze do fasád integrovat formou vsazených prvků stavební hloubka sloupku je mm, stavební hloubka příčky je mm vyšší protihluková ochrana ve spojení se speciálním sklem možnost upnutí skla 4 50 mm vysoká bezpečnost WK3 s použitím zvláštního příslušenství a skel sídlo firmy: Nuselská 318/116, Praha 4 Michle, info@geusokna.cz,

stavební hloubka systému 28 210 mm fasádní systém s volně volitelnými kombinacemi sloupků a příček mnoho designových variant krycích profilů, od půlkulatých po vzhled oceli vnejší pohledová šířka 50

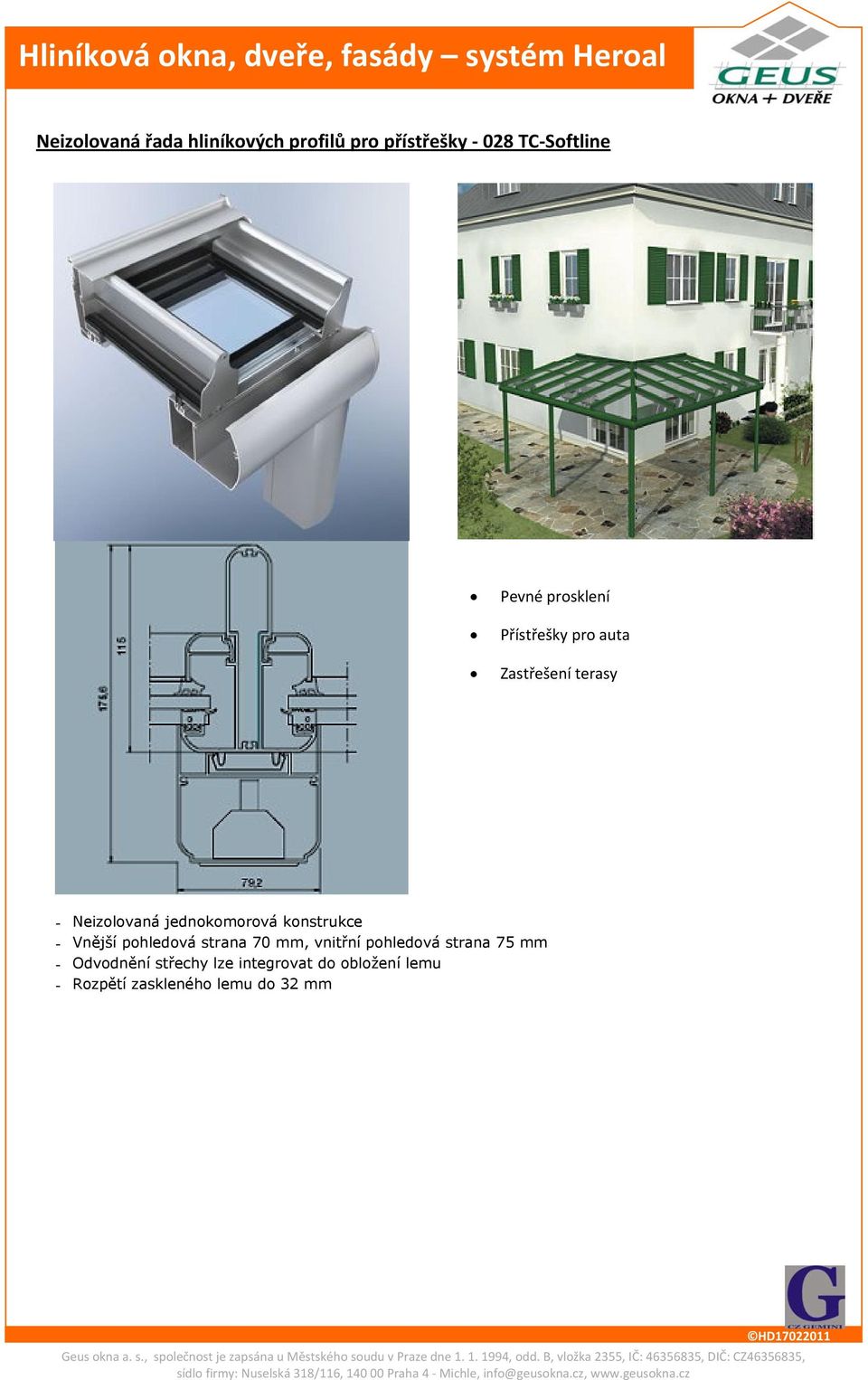

6 Neizolovaná řada hliníkových profilů pro přístřešky 028 TCSoftline Pevné prosklení Přístřešky pro auta Zastřešení terasy Neizolovaná jednokomorová konstrukce Vnější pohledová strana 70 mm, vnitřní pohledová strana 75 mm Odvodnění střechy lze integrovat do obložení lemu Rozpětí zaskleného lemu do 32 mm sídlo firmy: Nuselská 318/116, Praha 4 Michle, info@geusokna.cz,

vnitřní pohledová strana 75 mm Odvodnění střechy lze integrovat do obložení lemu Rozpětí
