AA 100 HW AA 100 HW. Technická data. odvodňovací tvarovaný díl svislá příčka fasádní spojka. vnější těsnění pro zasklení. příčka

Rozměr: px

Začít zobrazení ze stránky:

Download "AA 100 HW AA 100 HW. Technická data. odvodňovací tvarovaný díl svislá příčka fasádní spojka. vnější těsnění pro zasklení. příčka"

Eliška Hájková
před 8 lety
Počet zobrazení:

1 AA 100 HW Technická data pohledová šířka: 50 mm stavební hloubky: 7,5 mm 275 mm sloupek 65 mm 275 mm rohový sloupek 65 mm 85 mm dilatační sloupek 85 mm 145 mm Způsoby : - a sloupek- s odvodněním pole a odvodnění prvku přes svislý sloupek propustnost vzduchu: DIN EN nepropustnost (déšť): DIN EN zkouška výkyvu: DIN EN svislé zasklení dle TRAV kategorie A koeficient prostupnosti tepla: DIN EN ISO U f,bw = 1,8 2,2 W/m 2 K tepelná ochrana: DIN 4108 možnosti zasklení: DIN zvuková izolace: DIN EN ISO 717-1, DIN 4109, R w,r db ochrana proti vloupání: DIN V ENV 1627, WK 2 certifikováno: DIN EN ISO 9001 AA 100 HW vnější těsnění pro zasklení odvodňovací tvarovaný díl svislá fasádní spojka krycí lišta dorazová lišta podložka pod sklo vnitřní tvarované těsnění s praporkem izolátor vnější překrývající těsnění s jednostrannou reflexní folií vertikální a horizontální pro spojení sloupek č. Z pro zašroubování přítlačné lišty č. Z

tepla: DIN EN ISO 10077 U f,bw = 1,8 2,2 W/m 2 K tepelná ochrana: DIN 4108 možnosti zasklení: DIN 18361 zvuková izolace: DIN EN ISO 717-1, DIN 4109, R w,r 37 48 db ochrana proti vloupání: DIN V ENV

2 Kancelářská budova Diesch, Bremen řez sloupkem jako svislý sloupek AA 100 HW řez příčkou AA 100 HW HW vysoce tepelně izolační fasádní systém HW fasádní systém s těsnícím praporkem na vnitřním zasklívacím těsnění, tak jako přídavná reflexní folie na vnějším systémovém těsnění 7 polygonální dovnitř a 5 ven zalomené při 50 mm pohledová šířce Konstrukce - pro vertikální, polygonální a šikmé Konstrukce sloupek pro vertikální, polygonální, šikmé a zastřešení

přídavná reflexní folie na vnějším systémovém těsnění 7 polygonální dovnitř a 5 ven zalomené při 50 mm pohledová

3 AA 100 Technická data pohledová šířka: 50 mm stavební hloubky: 7,5 mm 275 mm sloupek 65 mm 275 mm rohový sloupek 65 mm 85 mm dilatační sloupek 85 mm 145 mm Způsoby : - a sloupek- s odvodněním pole a odvodnění prvku přes svislý sloupek propustnost vzduchu: DIN EN nepropustnost (déšť): DIN EN zkouška výkyvu DIN EN svislé zasklení dle TRAV kategorie A koeficient prostupnosti tepla: DIN EN ISO U f,bw = 3,0 W/m 2 K tepelná ochrana: DIN 4108 možnosti zasklení: DIN zvuková izolace: DIN EN ISO 717-1, DIN 4109, R w,r db ochrana proti vloupání: DIN V ENV 1627, WK 2 certifikováno: DIN EN ISO 9001 AA 100 těsnící systém EPDM vnější těsnění pro zasklení odvodňovací tvarovaný díl svislá podložka pod sklo dorazová lišta krycí lišta vnitřní těsnění pro zasklení izolátor vnější vodorovné systémové těsnění pro spojení sloupek č. Z pro zašroubování přítlačné lišty č. Z

tepla: DIN EN ISO 10077 U f,bw = 3,0 W/m 2 K tepelná ochrana: DIN 4108 možnosti zasklení: DIN 18361 zvuková izolace: DIN EN ISO 717-1, DIN 4109, R w,r 37 48 db ochrana proti vloupání: DIN V ENV 1627,

4 Konsul4, Gelsenkirchen Tepelně izolační fasádní systém těsnící systém EPDM Tepelně izolační fasádní systém s přídavným vnějším horizontálním systémovým těsněním Konstrukce - pro vertikální, polygonální a šikmé 7 polygonální dovnitř a 5 ven zalomené při 50 mm pohledové šířce Konstrukce sloupek - pro vertikální, polygonální, šikmé a jednoduché zalomené střešní < 45 řez sloupkem jako svislý sloupek AA 100 v provedení EPDM řez příčkou AA 100 v provedení EPDM

dovnitř a 5 ven zalomené při 50 mm pohledové šířce Konstrukce sloupek - pro vertikální, polygonální, šikmé a

5 AA 100 Technická data pohledová šířka: 50 mm stavební hloubky: 7,5 mm 275 mm sloupek 65 mm 275 mm rohový sloupek 65 mm 85 mm dilatační sloupek 85 mm 145 mm Způsoby : - a sloupek- s odvodněním pole a odvodnění prvku přes svislý sloupek propustnost vzduchu: DIN EN nepropustnost (déšť): DIN EN zkouška výkyvu: DIN EN svislé zasklení dle TRAV kategorie A koeficient prostupnosti tepla: DIN EN ISO U f,bw = 3,0 W/m 2 K tepelná ochrana: DIN 4108 možnosti zasklení: DIN zvuková izolace: DIN EN ISO 717-1, DIN 4109 R w,r db ochrana proti vloupání: DIN V ENV 1627, WK 2 certifikováno: DIN EN ISO 9001 AA 100 těsnící systém Butyl vnitřní těsnění pro zasklení butylový pásek odvodňovací tvarovaný díl svislá fasádní spojka položka pod sklo dorazová lišta krycí lišta izolátor butylový pásek pro spojení sloupek č. Z pro zašroubování přítlačné lišty č. Z

6 Mercedes Benz, Dortmund Tepelně izolační fasádní systém těsnící systém Butyl Tepelně izolační fasádní systém s vnějším horizontálním a vertikálním butylovým páskem Konstrukce pro vertikální, polygonální a šikmé 7 polygonální dovnitř a 5 ven zalomené při 50 mm pohledové šířce Konstrukce sloupek - pro vertikální, polygonální, šikmé a střešní řez sloupkem jako svislý sloupek AA 100 v provedení Butyl řez příčkou AA 100 v provedení Butyl

polygonální dovnitř a 5 ven zalomené při 50 mm pohledové šířce Konstrukce sloupek - pro vertikální,

7 AA 100 HC Technická data pohledová šířka: stavební hloubky: sloupek rohový sloupek 50 mm 7,5 mm 275 mm mm mm propustnost vzduchu: DIN EN nepropustnost (déšť): DIN EN koeficient prostupnosti tepla: DIN EN ISO U f,bw = 3,0 W/m 2 K možnosti zasklení: DIN Způsoby : - a sloupek- s odvodněním pole a odvodnění prvku přes svislý sloupek certifikováno:: DIN EN ISO 9001 AA 100 HC odvodňovací díl Glashalter Pfostendichtung svislá podložka pod sklo vnitřní těsnění pro zasklení izolátor äußere waagerechte System-Dichtung krycí lišta dorazová lišta vnější těsnění pro zasklení pro spojení sloupek č. Z pro zašroubování přítlačné lišty č. Z

prvku přes svislý sloupek certifikováno:: DIN EN ISO 9001 AA 100 HC odvodňovací díl Glashalter Pfostendichtung svislá podložka pod sklo vnitřní těsnění pro zasklení

8 Ö-Center, Öhringen řez sloupkem jako svislý sloupek AA 100 HC řez příčkou AA 100 HC HC fasádní systém s horizontální krycí lištou Fasádní systém s průběžnou, horizontální krycí lištou a vertikální plochým systémovým těsněním zakrývajícím sklo Konstrukce - a sloupek pro vertikální a šikmé EPDM tepelně izolační fasádní systém s přídavným vnějším horizontálním systémovým těsněním

vertikální plochým systémovým těsněním zakrývajícím sklo Konstrukce - a sloupek pro vertikální

9 AA 100 UK Technická data pohledová šířka: 50 mm stavební hloubky: 7,5 mm 25 mm sloupek 25 mm Způsoby : - a sloupek- s odvodněním pole a odvodnění prvku přes svislý sloupek propustnost vzduchu: DIN EN nepropustnost (déšť): DIN EN koeficient prostupnosti tepla: DIN EN ISO U f,bw = 3,0 W/m 2 K možnosti zasklení: DIN certifikováno: DIN EN ISO 9001 AA 100 UK vnitřní těsnění pro zasklení butylový pásek vnější těsnění pro zasklení odvodňovací tvarovaný díl svislá nosná adaptér nosná dorazová lišta krycí lišta podložka pod sklo izolátor pro spojení sloupek č. Z pro zašroubování přítlačné lišty č. Z

možnosti zasklení: DIN 18361 certifikováno: DIN EN ISO 9001 AA 100 UK vnitřní těsnění pro zasklení butylový pásek vnější těsnění pro zasklení odvodňovací

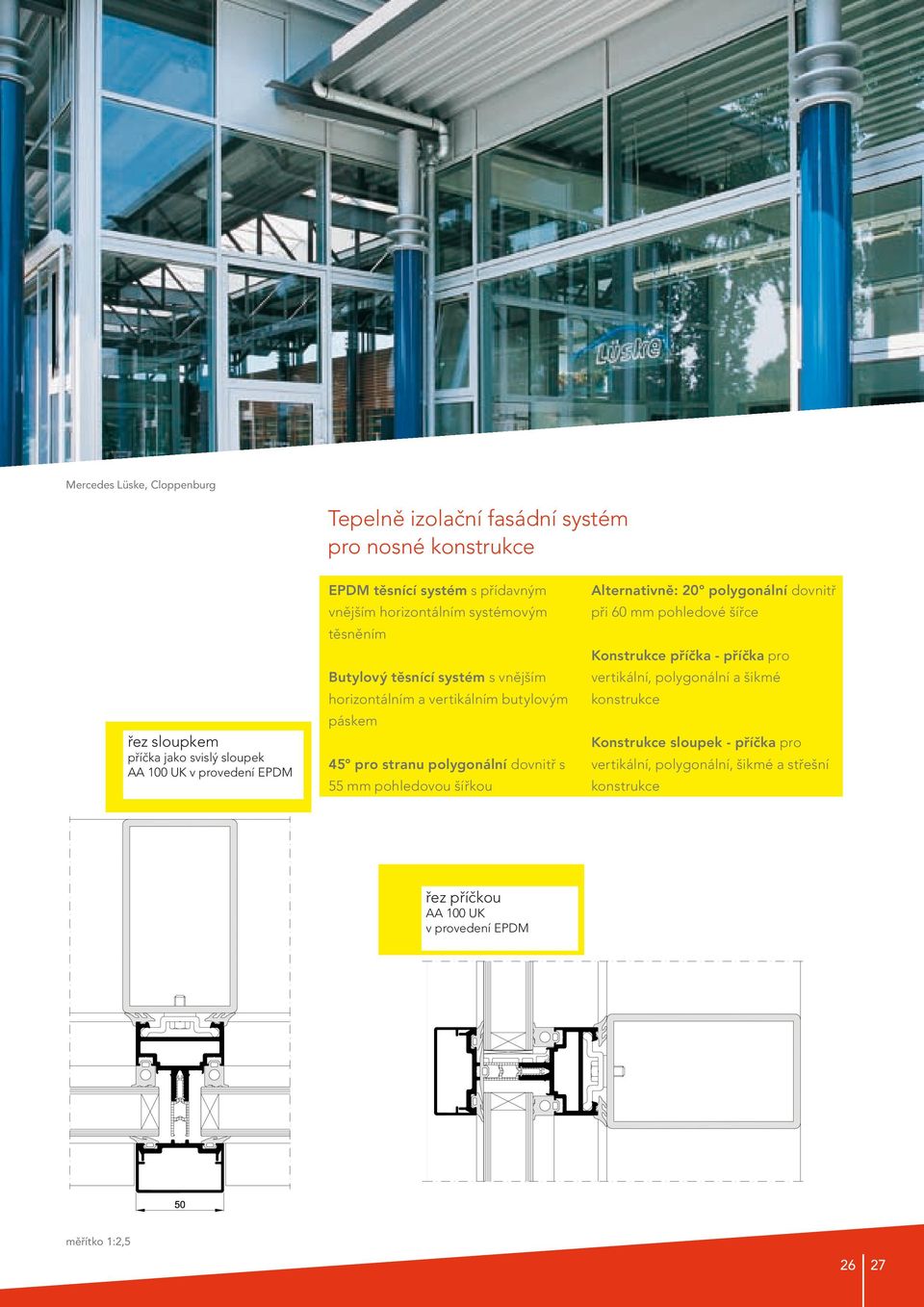

10 Mercedes Lüske, Cloppenburg Tepelně izolační fasádní systém pro nosné řez sloupkem jako svislý sloupek AA 100 UK v provedení EPDM EPDM těsnící systém s přídavným vnějším horizontálním systémovým těsněním Butylový těsnící systém s vnějším horizontálním a vertikálním butylovým páskem 45 pro stranu polygonální dovnitř s 55 mm pohledovou šířkou Alternativně: 20 polygonální dovnitř při 60 mm pohledové šířce Konstrukce - pro vertikální, polygonální a šikmé Konstrukce sloupek - pro vertikální, polygonální, šikmé a střešní řez příčkou AA 100 UK v provedení EPDM

butylovým páskem 45 pro stranu polygonální dovnitř s 55 mm pohledovou šířkou Alternativně: 20 polygonální dovnitř při 60 mm pohledové šířce

11 Vložené prvky AA 100 HW s AA 610 HW Integral otvírač nadsvětlíku s pohonem AA 100 HW s AA 630 vloženým oknem KS drážkou na kování pro plastová okna AA 100 HW s AA 720 HI Integral Euro - drážkou AA 100 HI s AA 720 HIplus Integral

KS drážkou na kování pro plastová okna AA 100 HW s AA
