Produkty a zákaznické služby

Transkript

1 Produkty a zákaznické služby

2 Dodavatel zařízení a služeb pro energetiku naši lidé / kvalitní produkty / chytrá řešení / vyspělé technologie Doosan Škoda Power součást společnosti Doosan Doosan Škoda Power je významným dodavatelem moderních technologií, komponentů a služeb v oblasti projektování a výroby energetických zařízení, uvádění do provozu, retrofitů stávajících kapacit a dlouhodobého servisu jak zařízení vlastní konstrukce tak i vybraných výrobců. Nabízíme zákazníkům široké spektrum technicky a technologicky progresivních a ekonomicky příznivých řešení projektů, které využívají komponentů vlastního designu parních turbín, kondenzátorů a tepelných výměníků. Naše firma v sobě spojuje bohatou tradici, zkušenosti a profesní znalosti s inovativními přístupy v řízení projektů a kvality a se špičkovým technickým know how. Naše výzkumné a vývojové kapacity nám umožňují rozvíjet dnešní produkty a jsou zárukou rozvoje produktů budoucích. Kondenzační turbína 60 MW s axiálním výstupem do kondenzátoru (MTD40CA), spalovna komunálního odpadu Kondenzační turbína 00 MW (MTD80CR), jaderná elektrárna Produkty a služby Doosan Škoda Power pro energetické projekty Turbíny, turbosoustrojí a strojovny založené na vlastním výzkumu a vývoji, designu a výrobě parních turbín a tepelných výměníků pro: Fosilní elektrárny Kogenerační jednotky na bázi odběrových respektive protitlakových parních turbín Paroplynové elektrárny Jaderné elektrárny Spalovny komunálního odpadu a biomasy Základní charakteristické rysy dodávek zařízení a služeb Využití standardizovaných projektových řešení Optimalizace projektu v souladu s požadavky zákazníka Řešení založená na modulárním designu parních turbín ( MTD0 až MTD80) Projektování a konstruování za použití moderních SW prostředků Vysoká provozní spolehlivost a provozní pružnost zařízení Snadná údržba Pozáruční servis zahrnující dlouhodobé servisní smlouvy Výzkum a vývoj zaměřený na trvalé zlepšování produktů Vlastní experimentální základna 3

3 3 Parní turbíny / Charakteristika Aplikace modulového konstrukčního systému založeného na prvcích osvědčených provozem základní modulové části se liší zpravidla pouze v rozměrech průtočné části, při těchto změnách jsou uplatněny zákony podobnosti Přizpůsobení konstrukce individuálním požadavkům zákazníka vhodnou kombinací standardních konstrukčních prvků konstrukce na míru Celokované a svařované rotory Robusní oběžné lopatkování, dlouhé oběžné lopatky posledních stupňů volné, nebo s tlumícími můstky 3D optimalizované tvarování lopatek Vysoce účinné voštinové ucpávky přesná montáž rozváděcích kol Odvádění vlhkosti z mokré páry u posledních stupňů pomocí duté rozváděcí lopatky Volně dilatující rozvádění kola a ucpávková tělesa Použití kompozitních materiálů a ucpávky s odpruženými ucpávkovými kroužky Horizontálně dělená tělesa pro vysoké teploty provedení s vnitřním tělesem Segmentová axiální ložiska, segmentová radiální ložiska pro vysokootáčkové turbíny Elektronický řídicí systém sestavený z modulových funkčních bloků s vazbou na vysokotlakovou hydraulickou silovou část regulace, která umožňuje použití nehořlavé regulační kapaliny Pravidelně vyhodnocovaný koeficient pohotovosti turbín přesahující 99% 4 4 Lopatka koncového stupně o délce 0 mm pro jmenovité otáčky 3000 ot/min Kondenzační turbíny s přihříváním páry x500 MW (MTD70CR), uhelná elektrárna 3 Kondenzační turbína 40 MW (MTD30C), ocelářský průmysl 4 Vstupní část turbíny s regulačními ventily Protitlaková odběrová turbína 4 MW (MTD30BE), ocelářský průmysl spalování biomasy Expedice plně smontované kondenzační odběrové turbíny 5 MW (MTD30CE), ocelářský průmysl 3 Podélný řez kondenzační turbínou s přihříváním (MTD40CR) 4 5

4 Tepelné výměníky Parní turbíny Pro celý sortiment parních turbín Charakteristika Návrhy nejmodernějších typů výměníků na základě termodynamických výpočtů dle vlastního SW i mezinárodně uznávaných standardů z oblasti výměny tepla, např. HEI Standard a standardů pro návrh tlakových zařízení např. ASME Code, AD Merkblatt Nejnáročnější komponenty výměníků z legovaných a titanových materiálů Vysoká provozní spolehlivost Produkty Povrchové kondenzátory s příslušenstvím - s radiálním nebo axiálním výstupem páry z turbíny Systémy ohřevu napájecí vody - vysokotlakové ohříváky - nízkotlakové ohříváky Výměníky tepla pro ohřev topné vody Rekonstrukce a retrofity výměníků tepla 5 6 Protitlaková turbína 38 MW (MTD30B), spalovna biomasy Kondenzační turbína 60 MW (MTD40C), spalovna komunálního odpadu 3 Kondenzační odběrová turbína 50 MW (MTD60CER), paroplynový cyklus s kogenerací 4 Kondenzační turbína 00 MW (MTD80CR), jaderná elektrárna 5 Vysokotlakový a středotlakový díl turbíny 00 MW s přihříváním (MTD70CR), uhelná elektrárna 6 Protitlaková turbína 80 MW s přihříváním (MTD50BR), uhelná elektrárna s kogenerací Axiální kondenzátor Retrofit kondenzátorů turbín 0 MW, jaderná elektrárna - titanové provedení - zvýšení výkonu turbíny o,6 MW 3 Nízkotlakový ohřívák 4 Vysokotlakový ohřívák 5 Ohřívák topné vody 6 7

5 Modulový konstrukční systém parních turbín Model MTD0 Charakteristika turbíny Kondenzační a protitlakové Axiální výstup do kondenzátoru kondenzační - výstup dolů Typ xxc kondenzační - axiální výstup Typ xxca Uspořádání protitlakové Typ xxb odběrové Typ xxc(b)e s přihříváním Typ xxc(b)r Výkon [MW] Otáčky [ot/min] Parametry: tlak teplota Příklad dispozičního řešení Turbína 3 MW typu MTD0CA Variantní uspořádání: - Společný základový rám pro celé turbosoustrojí včetně systému mazacího oleje - Rozdělený základový rám až MPa C MTD0 Kondenzační a protitlakové s možností aplikace jednoho regulovaného odběru Turbina.5 MW typu MTD0CE Možnost axiálního nebo radiálního výstupu do kondenzátoru Variantní uspořádání: - Společný základový rám pro celé turbosoustrojí včetně systému mazacího oleje - Rozdělený základový rám 5 až MPa C MTD30 Kondenzační nebo protitlakové s možností aplikace Turbína 38 MW typu MTD30B Bez přihřívání páry Možnost axiálního nebo radiálního výstupu do kondenzátoru 0 až / MPa C MTD40 Jednotělesové kondenzační nebo protitlakové turbíny přímo spojené s generátorem Turbína 79 MW typu MTD40CA Bez i s přihříváním páry Možnost axiálního nebo radiálního výstupu do kondenzátoru 30 až / MPa C C - kondenzační turbíny, B - protitlakové turbíny, A - typ turbíny s axiálním výstupem do kondenzátoru, E - odběrové turbíny, R - turbíny s přihříváním páry Doosan Škoda Power vyrábí rovněž vysokootáčkové parní turbíny s proměnnými otáčkami a převodovkou, které slouží např. jako poháněcí jednotky pro třtinové mlýny, pro pohon napájecích čerpadel a kompresorů

6 Modulový konstrukční systém parních turbín Model Charakteristika turbíny kondenzační - výstup dolů Typ xxc kondenzační - axiální výstup Typ xxca Layout protitlakové Typ xxb odběrové Typ xxc(b)e s přihříváním Typ xxc(b)r Výkon [MW] Otáčky [ot/min] Parametry: tlak teplota Příklad dispozičního řešení MTD50 Dvoutělesové turbíny s jednoproudovým vysokotlakovým i nízkotlakovým dílem Bez nebo s přihříváním páry Možnost axiálního nebo radiálního výstupu do kondenzátoru Možnost použití vysokootáčkového VT dílu s převodem na synchronní otáčky NT dílu 80 až / MPa C Turbína 80 MW typu MTD50BR MTD60 Dvoutělesové turbíny s kombinovaným VT-ST dílem a dvouproudovým nízkotlakovým dílem s přihříváním páry Turbína 40 MW typu MTD60CER Výstup páry do kondenzátoru směrem dolů 80 až / MPa C MTD70 Vícetělesové turbíny s přihříváním páry Výstup páry do kondenzátoru směrem dolů USC turbína 660 MW typu MTD70CR 00 až 800 (000) 3000 / MPa C USC: 30 MPa 600 / 60 C MTD80 Vícetělesové turbíny pro jaderné elektrárny Vstupní parametry páry na mezi sytosti Turbína 00 MW typu MTD80CR Turbíny s přihříváním páry a separací vlhkosti Výstup páry do kondenzátorů směrem dolů 00 až MPa sytá pára např. pro teplofikaci

7 Servis Servis Základní služby Řízení a dodávky náhradních dílů Odborné služby s využitím pokrokových diagnostických metod Generální opravy turbín a běžná údržba Servis HOTLINE, linka pro nouzové případy Vyhodnocení zbytkové životnosti zařízení Měření poklesu výkonu způsobeného stárnutím zařízení Dlouhodobé smlouvy o údržbě Partnerství s OEM Predikce dlouhodobých nákladů na údržbu Optimalizace programu údržby a nákladů Záruka provozní disponibility a spolehlivosti Generální opravy prováděné v nejkratších termínech Dodávky náhradních dílů Retrofity / Modernizace Retrofity zařízení zvyšují výkon a prodlužují životnost Návratnost investic během 3-5 let Použití původního základu s drobnými úpravami Náhrada původních průtočných částí novými s 3D lopatkováním Zachování původního designu a rozměrů turbíny (ložisková vzdálenost, atd.) Zachování původního generátoru Využití původního kondenzátoru a ohříváků Modernizace řídicího systému 3 Opravárenská technologie POWER opravy vad disků rotorů turbín navařováním pod tavidlem Modernizace nízkotlakových dílů turbín 8x0 MW, jaderná elektrárna Přínos modernizace: - snížení měrné spotřeby tepla turbosoustrojí o 3,5% - zvýšení elektrického výkonu každého z turbosoustrojí o 9 MW - bezpečný a spolehlivý provoz prodloužený o 30 roků Speciální služby rovnání rotorů pomocí středofrekvenčních indukčních ohřevů Retrofit turbíny 4 MW, uhelná elektrárna s kogenerací 3 Modernizace vysokotlakových dílů turbín 000 MW, jaderná elektrárna Přínos modernizace: - zvýšení elektrického výkonu každého turbosoustrojí o 0 MW - bezpečný a spolehlivý provoz prodloužený o 30 roků 3

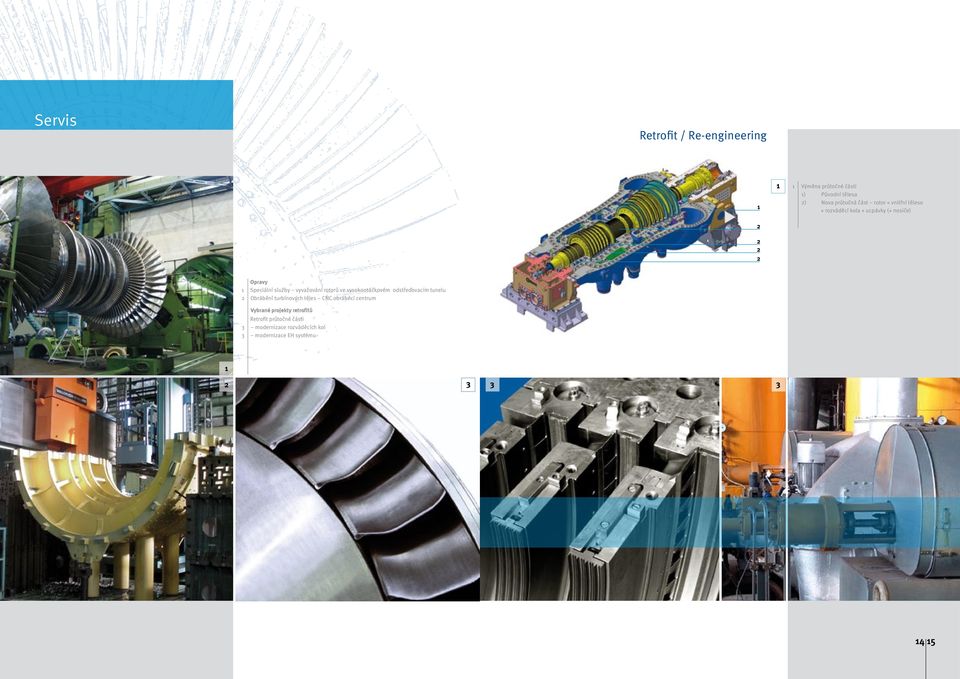

8 Servis Retrofit / Re-engineering Výměna průtočné části ) Původní tělesa ) Nova průtočná část rotor + vnitřní těleso + rozváděcí kola + ucpávky (+ nosiče) Opravy Speciální služby vyvažování rotorů ve vysokootáčkovém odstřeďovacím tunelu Obrábění turbínových těles CNC obráběcí centrum Vybrané projekty retrofitů Retrofit průtočné části 3 modernizace rozváděcích kol 3 modernizace EH systému
