Kogenerační jednotky KARLA ENERGIZE

Transkript

1 power f o r f u t u r e Kogenerační jednotky KARLA ENERGIZE KATALOG 2015

2 ENERGIZE power for Karla Energize to jsou flexibilní řešení projekcí, dodávek, provozu a údržby vlastních kogeneračních a trigeneračních jednotek ve výkonovém rozsahu od 40 kwe do 4300 kwe. Díky spolupráci se světovými i inovativními domácími výrobci motorů, generátorů, řídicích systémů a dalších technologií dosahují naše kogenerační jednotky prvotřídní kvality při nízkých nákladech na pořízení. Naše služby, které Vám rádi zajistíme a přizpůsobíme dle vašich požadavků: Poradenská činnost Na první schůzce se seznámíme s požadavky zákazníka a specifiky projektu, vysvětlíme důležité informace o kogeneraci a jejím využití a necháme zákazníka vyplnit dotazník o jeho energetice. Do několika dní zákazníkovi poskytneme předběžné vyjádření o tom, zda by instalace kogenerační jednotky byla v jeho případě vhodná a jakou by mu přinesla úsporu. Projekce Na základě energetického auditu předložíme zákazníkovi návrh projektu a jeho cenové a obchodní podmínky. Výroba & dodávka Objednávku zákazníka se snažíme vyhotovit v co nejkratším termínu. V našem výrobním areálu v Bruntále pro to máme ty nejlepší podmínky. U každé jednotky je dbán důraz na kvalitu a funkčnost- všechny jednotky jsou před dodávkou přezkoušeny. Instalace & zprovoznění Zajišťujeme dodávku na klíč. Provedeme kompletní instalaci kogenerační jednotky a navazujících zařízení tak, abychom zákazníkovi předali funkční celek. Servis & provoz Součástí našich nabízených služeb je i provoz kogenerační jednotky a celé energetiky zákazníka. Zajištění spolehlivého servisu chápeme jako samozřejmost a v tomto ohledu nabízíme zákazníkovi kvalitní služby.

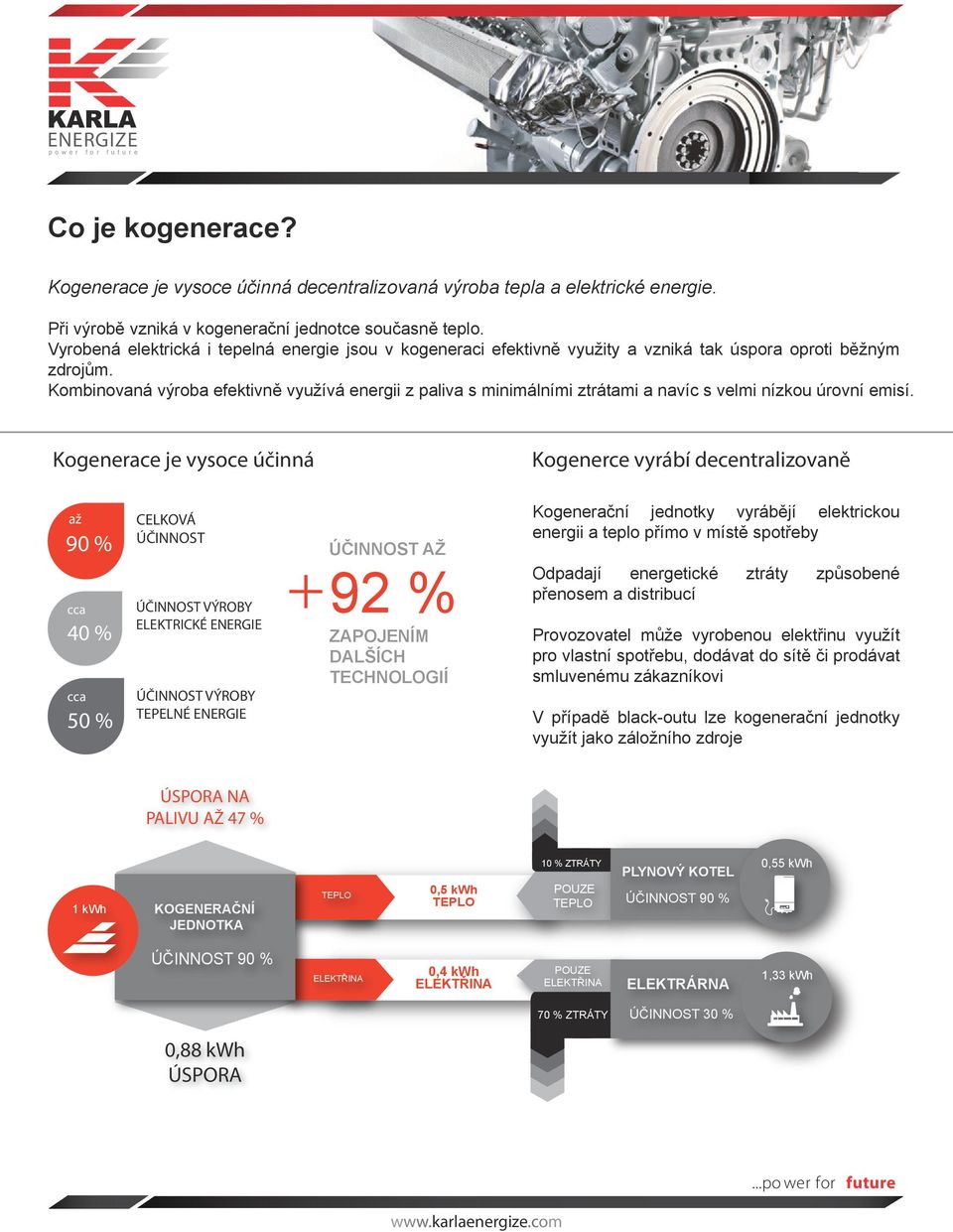

3 ENERGIZE power for Co je kogenerace? Kogenerace je vysoce účinná decentralizovaná výroba tepla a elektrické energie. Při výrobě vzniká v kogenerační jednotce současně teplo. Vyrobená elektrická i tepelná energie jsou v kogeneraci efektivně využity a vzniká tak úspora oproti běžným zdrojům. Kombinovaná výroba efektivně využívá energii z paliva s minimálními ztrátami a navíc s velmi nízkou úrovní emisí. Kogenerace je vysoce účinná Kogenerce vyrábí decentralizovaně až 90 % AŽ Kogenerační jednotky vyrábějí elektrickou energii a teplo přímo v místě spotřeby cca 40 % cca 50 % VÝROBY ELEKTRICKÉ ENERGIE VÝROBY TEPELNÉ ENERGIE 92 % ZAPOJENÍM DALŠÍCH TECHNOLOGIÍ Odpadají energetické ztráty způsobené přenosem a distribucí Provozovatel může vyrobenou elektřinu využít pro vlastní spotřebu, dodávat do sítě či prodávat smluvenému zákazníkovi V případě black-outu lze kogenerační jednotky využít jako záložního zdroje ÚSPORA NA PALIVU AŽ 47 % ELEKTŘINA 1 kwh KOGENERAČNÍ JEDNOTKA TEPLO 0,5 kwh TEPLO 10 % ZTRÁTY POUZE TEPLO PLYNOVÝ KOTEL 90 % 0,55 kwh 90 % ELEKTŘINA 0,4 kwh ELEKTŘINA POUZE ELEKTŘINA ELEKTRÁRNA 1,33 kwh 70 % ZTRÁTY 30 % 0,88 kwh ÚSPORA

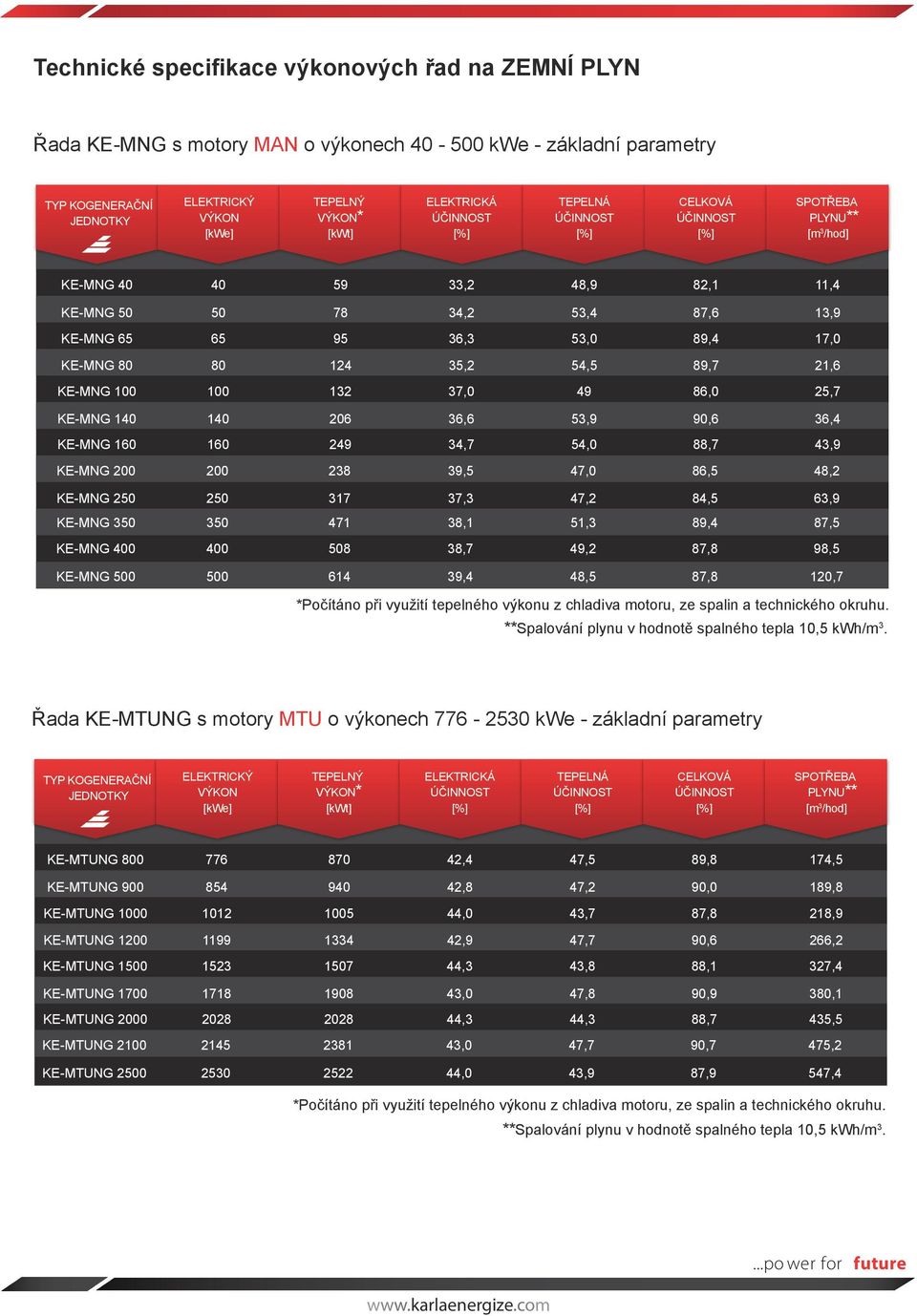

4 Technické specifikace výkonových řad na ZEMNÍ PLYN Řada KE-MNG s motory MAN o výkonech kwe - základní parametry TYP KOGENERAČNÍ JEDNOTKY ELEKTRICKÝ VÝKON [kwe] TEPELNÝ VÝKON* [kwt] ELEKTRICKÁ TEPELNÁ SPOTŘEBA PLYNU** [m 3 /hod] KE-MNG ,2 48,9 82,1 11,4 KE-MNG ,2 53,4 87,6 13,9 KE-MNG ,3 53,0 89,4 17,0 KE-MNG ,2 54,5 89,7 21,6 KE-MNG , ,0 25,7 KE-MNG ,6 53,9 90,6 36,4 KE-MNG ,7 54,0 88,7 43,9 KE-MNG ,5 47,0 86,5 48,2 KE-MNG ,3 47,2 84,5 63,9 KE-MNG ,1 51,3 89,4 87,5 KE-MNG ,7 49,2 87,8 98,5 KE-MNG ,4 48,5 87,8 120,7 *Počítáno při využití tepelného výkonu z chladiva motoru, ze spalin a technického okruhu. **Spalování plynu v hodnotě spalného tepla 10,5 kwh/m 3. Řada KE-MTUNG s motory MTU o výkonech kwe - základní parametry TYP KOGENERAČNÍ JEDNOTKY ELEKTRICKÝ VÝKON [kwe] TEPELNÝ VÝKON* [kwt] ELEKTRICKÁ TEPELNÁ SPOTŘEBA PLYNU** [m 3 /hod] KE-MTUNG ,4 47,5 89,8 174,5 KE-MTUNG ,8 47,2 90,0 189,8 KE-MTUNG ,0 43,7 87,8 218,9 KE-MTUNG ,9 47,7 90,6 266,2 KE-MTUNG ,3 43,8 88,1 327,4 KE-MTUNG ,0 47,8 90,9 380,1 KE-MTUNG ,3 44,3 88,7 435,5 KE-MTUNG ,0 47,7 90,7 475,2 KE-MTUNG ,0 43,9 87,9 547,4 *Počítáno při využití tepelného výkonu z chladiva motoru, ze spalin a technického okruhu. **Spalování plynu v hodnotě spalného tepla 10,5 kwh/m 3.

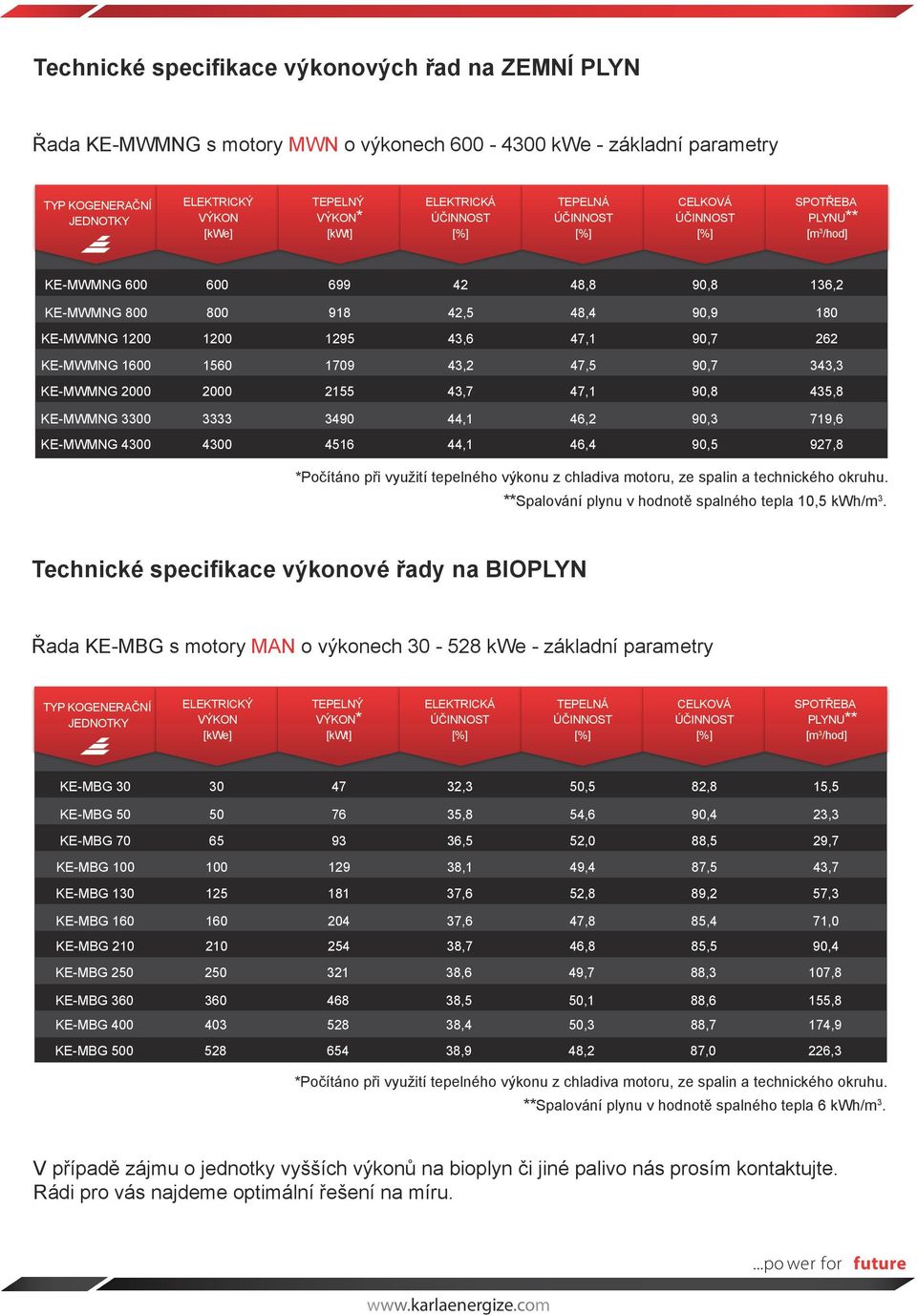

5 Technické specifikace výkonových řad na ZEMNÍ PLYN Řada KE-MWMNG s motory MWN o výkonech kwe - základní parametry TYP KOGENERAČNÍ JEDNOTKY ELEKTRICKÝ VÝKON [kwe] TEPELNÝ VÝKON* [kwt] ELEKTRICKÁ TEPELNÁ SPOTŘEBA PLYNU** [m 3 /hod] KE-MWMNG ,8 90,8 136,2 KE-MWMNG ,5 48,4 90,9 180 KE-MWMNG ,6 47,1 90,7 262 KE-MWMNG ,2 47,5 90,7 343,3 KE-MWMNG ,7 47,1 90,8 435,8 KE-MWMNG ,1 46,2 90,3 719,6 KE-MWMNG ,1 46,4 90,5 927,8 *Počítáno při využití tepelného výkonu z chladiva motoru, ze spalin a technického okruhu. **Spalování plynu v hodnotě spalného tepla 10,5 kwh/m 3. Technické specifikace výkonové řady na BIOPLYN Řada KE-MBG s motory MAN o výkonech kwe - základní parametry TYP KOGENERAČNÍ JEDNOTKY ELEKTRICKÝ VÝKON [kwe] TEPELNÝ VÝKON* [kwt] ELEKTRICKÁ TEPELNÁ SPOTŘEBA PLYNU** [m 3 /hod] KE-MBG ,3 50,5 82,8 15,5 KE-MBG ,8 54,6 90,4 23,3 KE-MBG ,5 52,0 88,5 29,7 KE-MBG ,1 49,4 87,5 43,7 KE-MBG ,6 52,8 89,2 57,3 KE-MBG ,6 47,8 85,4 71,0 KE-MBG ,7 46,8 85,5 90,4 KE-MBG ,6 49,7 88,3 107,8 KE-MBG ,5 50,1 88,6 155,8 KE-MBG ,4 50,3 88,7 174,9 KE-MBG ,9 48,2 87,0 226,3 *Počítáno při využití tepelného výkonu z chladiva motoru, ze spalin a technického okruhu. **Spalování plynu v hodnotě spalného tepla 6 kwh/m 3. V případě zájmu o jednotky vyšších výkonů na bioplyn či jiné palivo nás prosím kontaktujte. Rádi pro vás najdeme optimální řešení na míru.

6 Vybrané reference za rok 2014 KGJ Sedlecký Kaolin Jedná se o jednu z největších KGJ v ostrovním provozu v České republice. KE-MTUNG kwe kwt ostrovní provoz - protihluková kapota KGJ Bruntál Jedná se o instalaci na rámu do strojovny v průmyslové zóně. KE-MNG kwe kwt paralelní připojení - provedení na rámu KGJ Galma Humpolec KARLA byla generálním dodavatelem celého projektu: kogenerační jednotky, tepelných čerpadel a rekuperace. Jedna z instalovaných KGJ slouží i jako záložní zdroj. 2 x KE-MNG x 140 kwe - 2 x 203 kwt paralelní připojení - protihluková kapota - záložní zdroj

7 Vybrané reference za rok 2014 KGJ Sklady Hodonín Nejvýkonější a nejnovější typ motoru značky MAN. KE-MNG kwe kwt paralelní připojení - protihluková kapota KGJ Vysoká škola báňská - Technická univerzita Ostrava Jednotka je určena ke spalování syntetických plynů v rámci činnosti technologického centra při VŠB. KE-MBG kwe paralelní připojení - kontejnerové provedení KGJ ČOV Hlinsko Jednotka spaluje dva druhy paliva - kalový plyn nebo zemní plyn, ten i v ostrovním provozu. KE-MBG kwe kwt paralelní / ostrovní provoz - protihluková kapota V případě zájmu o další informace ohledně referencí nás prosím kontaktujte.

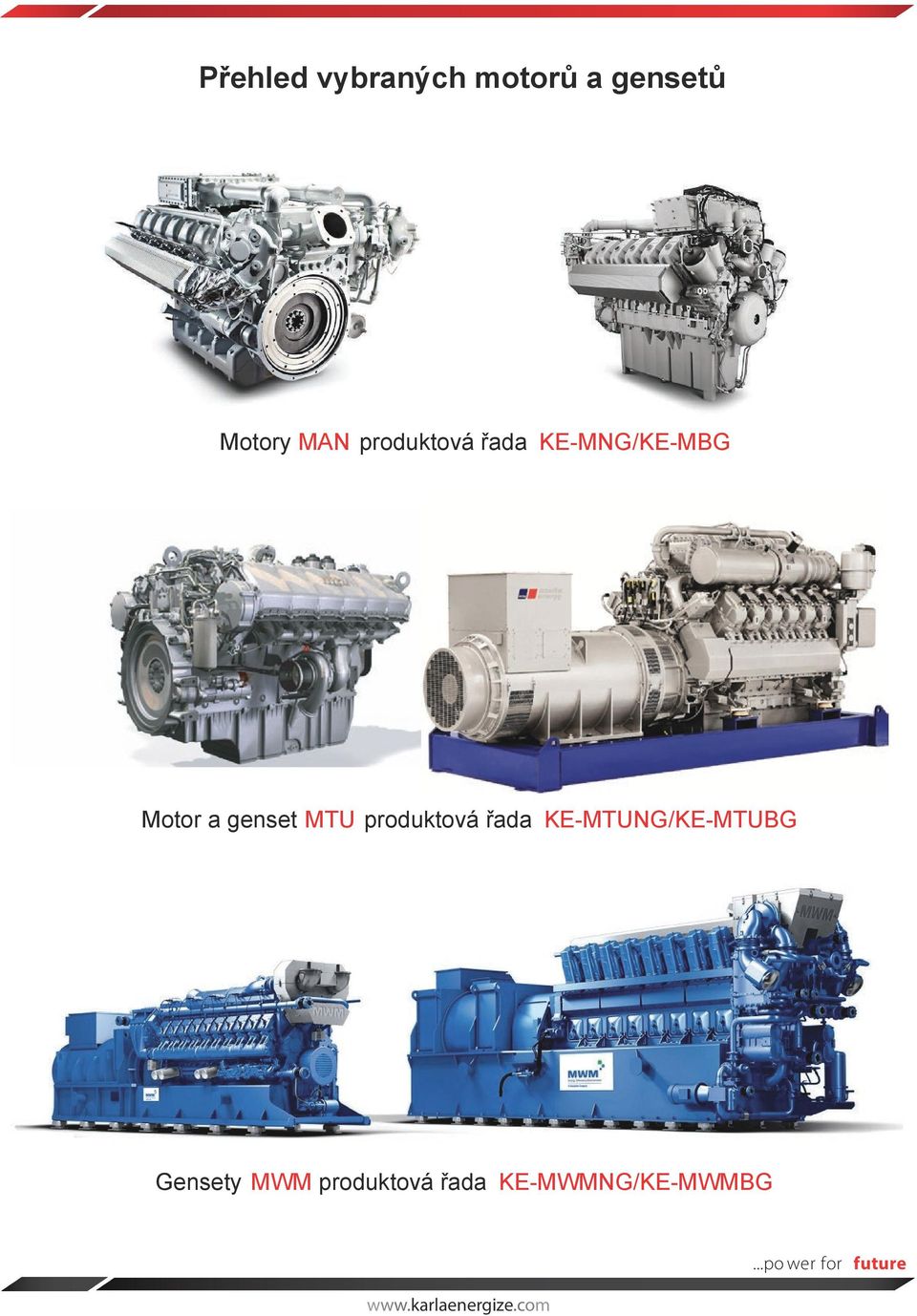

8 Přehled vybraných motorů a gensetů Motory MAN produktová řada KE-MNG/KE-MBG Motor a genset MTU produktová řada KE-MTUNG/KE-MTUBG Gensety MWM produktová řada KE-MWMNG/KE-MWMBG

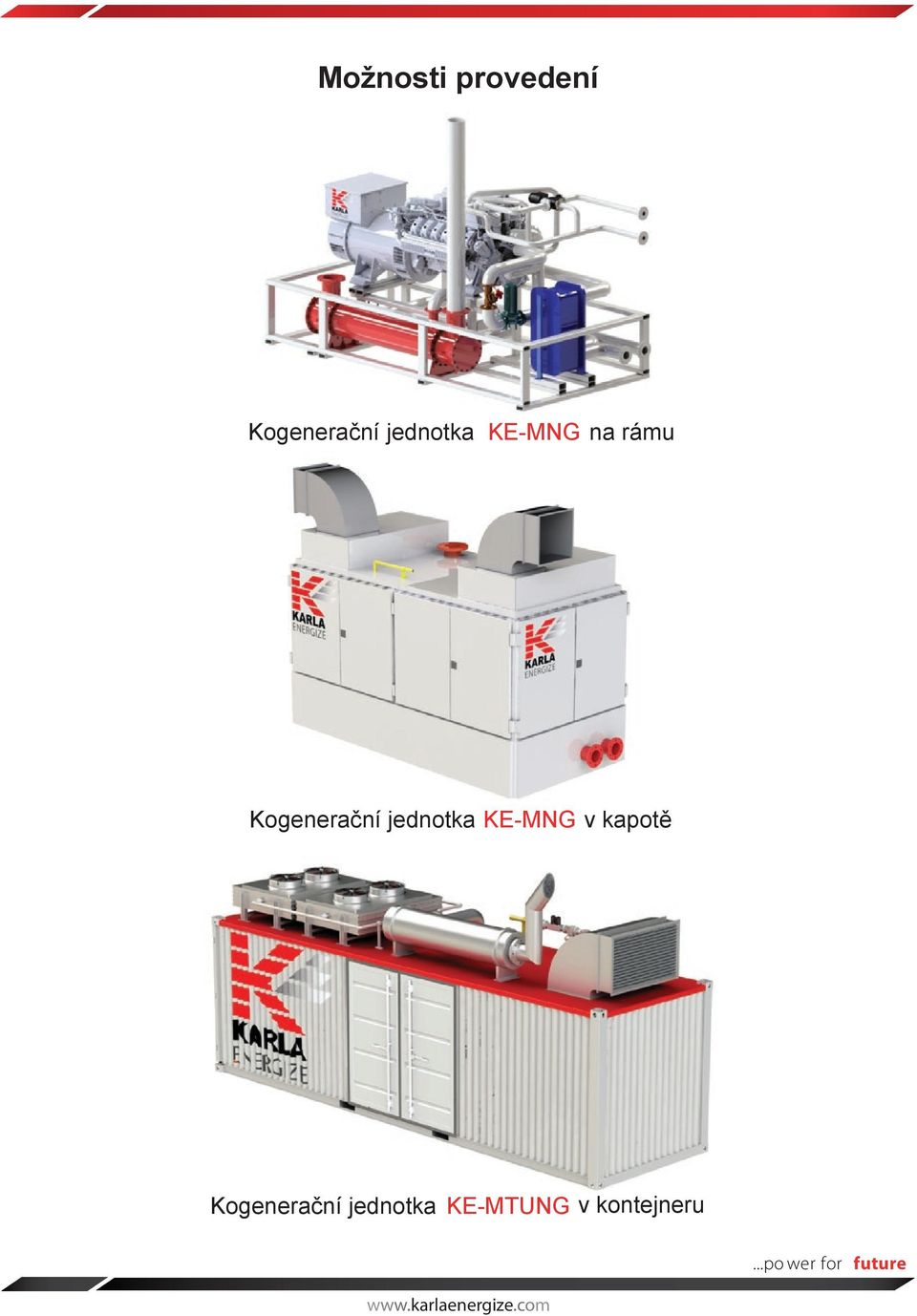

9 Možnosti provedení Kogenerační jednotka KE-MNG na rámu Kogenerační jednotka KE-MNG v kapotě Kogenerační jednotka KE-MTUNG v kontejneru
