1 Přídavná zařízení bioplynových stanic

2 Zařízení pro vstupy BPS Vstupní zásobní jímky Na čerpatelné substráty (denní zásoba) (na tukové substráty vyhřívané ) silážní žlaby na pevné substráty, zpevněné plochy Homogenizační jímky smíchání různých substrátů stejného charakteru před dávkováním Dávkování substrátů podle charakteru a koncentrace Předúprava substrátů Hygienizační jednotka na vybrané substráty odpady z jídelen, jateční odpady, organická frakce komunálního odpadu, doba zdržení 1 hodina při teplotě 140 C, při 70 C pasteurizace Dezintegrace nehomogenního materiálu Třídění síta, separátory

3 Dávkování substrátů kapalné (čerpatelné) 9 11 % sušiny dávka objem (výkon čerpadla x doba čerpání, hladina v jímce) vřetenová nebo odstředivá čerpadla řezná čerpadla pevné (nečerpatelné) nakladač dávka váhy šnekové podavače

4 Dávkování pevných substrátů Dávkování nakladačem do zásobníku váhy s podavačem ve dně

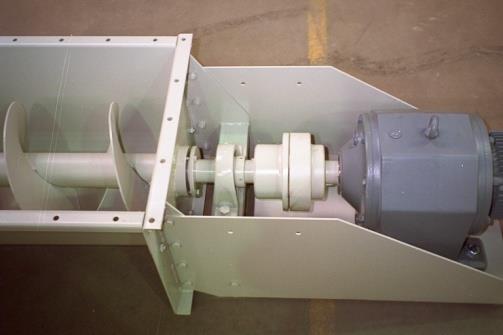

5 Spirálový podavač ve dně dávkovací váhy Šroubový dopravník

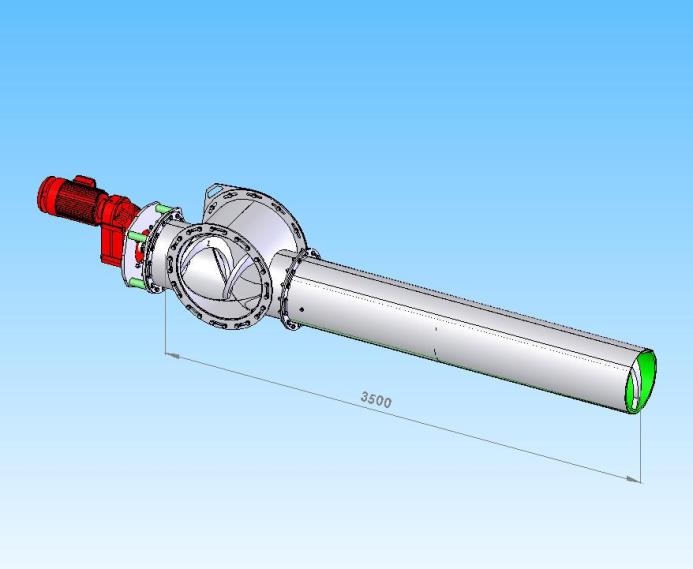

Shaftless spiralconveyor vertical conveyor fermenter conveyor Container with integrated Spiral conveyor Ø 300 Stainless steel 1.

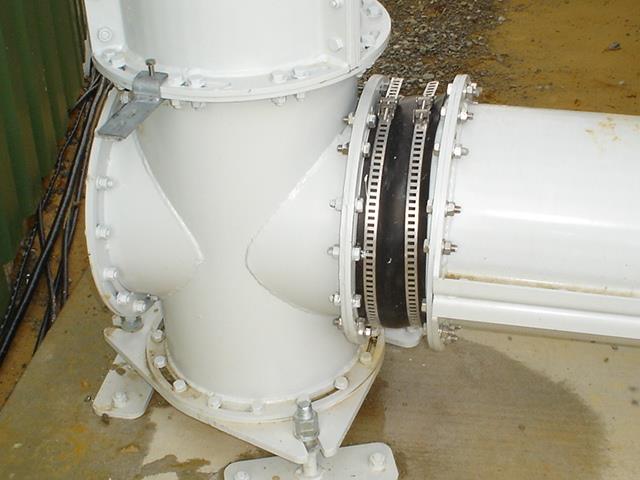

6 Shaftless spiralconveyor vertical conveyor fermenter conveyor Container with integrated Spiral conveyor Ø 300 Stainless steel Capacity cbm/h Drive 4 KW Spiral diameter Ø section tube Stainless steel capacity cbm/h Drive 7.5 KW Spiral diameter Ø section tube comb. stainl. Steel / Drive 3 KW

7 Hydraulický systém vážení hmotnosti substrátu Hydraulic drive station 7.5 KW for hydraulic cylinders max. 180 bar

8 Hydraulický systém vážení hmotnosti substrátu váha displej váhy napojení podavače

9 Zařízení pro výstupy BPS skladování digestátů neseparovaných zásobní jímky na 6 měsíců provozu při aplikaci na zemědělskou půdu doprava čerpadly 9 11 % sušiny v digestátu (asi 50% se rozloží ve fermentoru) nelze vždy, potom separace pevné a kapalné fáze digestátu (odstředivky) pevná fáze na další zpracování sušení, granulace produkt - sušení a spálení energie jímka na kapalnou fázi záleží na způsobu nakládání stroje na zapravování do půdy cisterny na transport Při nemožnosti využití zacházení jako s odpadní vodou

10 Kapalná fáze jímka na kapalnou fázi záleží na způsobu nakládání 1) přímá aplikace (zapravení do půdy, závlahy) stroje na zapravování do půdy, cisterny na transport 2) vypouštění do prostředí bez využití nutná úprava - přímo do ČOV (malé koncentrace Namon, dostatečná kapacita ČOV) - do ČOV po odstranění amoniakálního dusíku Odstranění am. dusíku s využitím stripování, destilace dusík jako čpavková voda - hnojivo pohlcení do HNO3 nebo H2SO4 hnojiva Odstranění am. dusíku bez využití netradiční biotechnologie - nitritace a denitritace vysoké koncentrace dusíku, SBR, (nutný ext.substrát pro denitritaci hydrolýza organických odpadů na NMK)

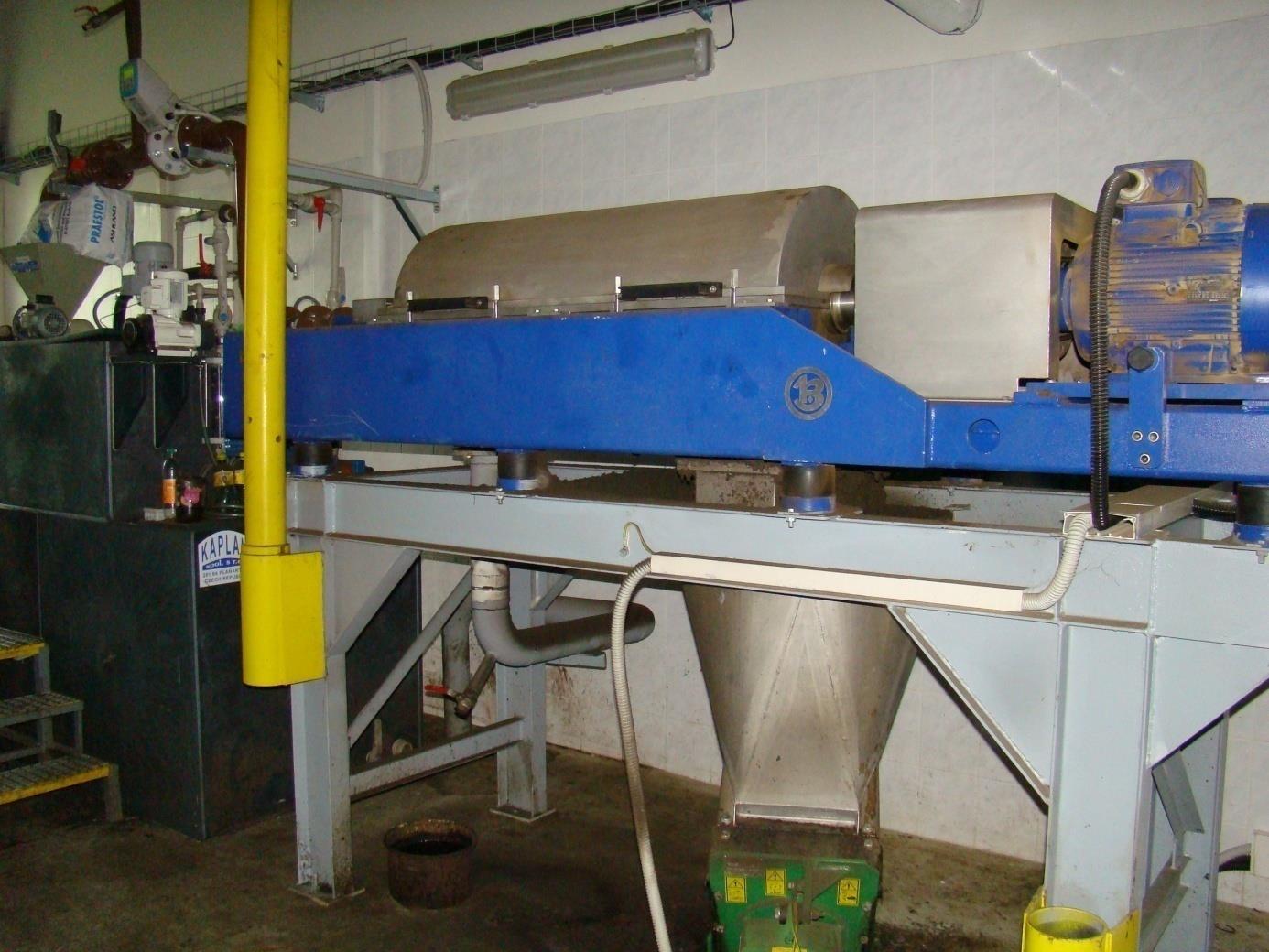

11 Odvodňovací centrifuga na separaci pevné a kapalné fáze

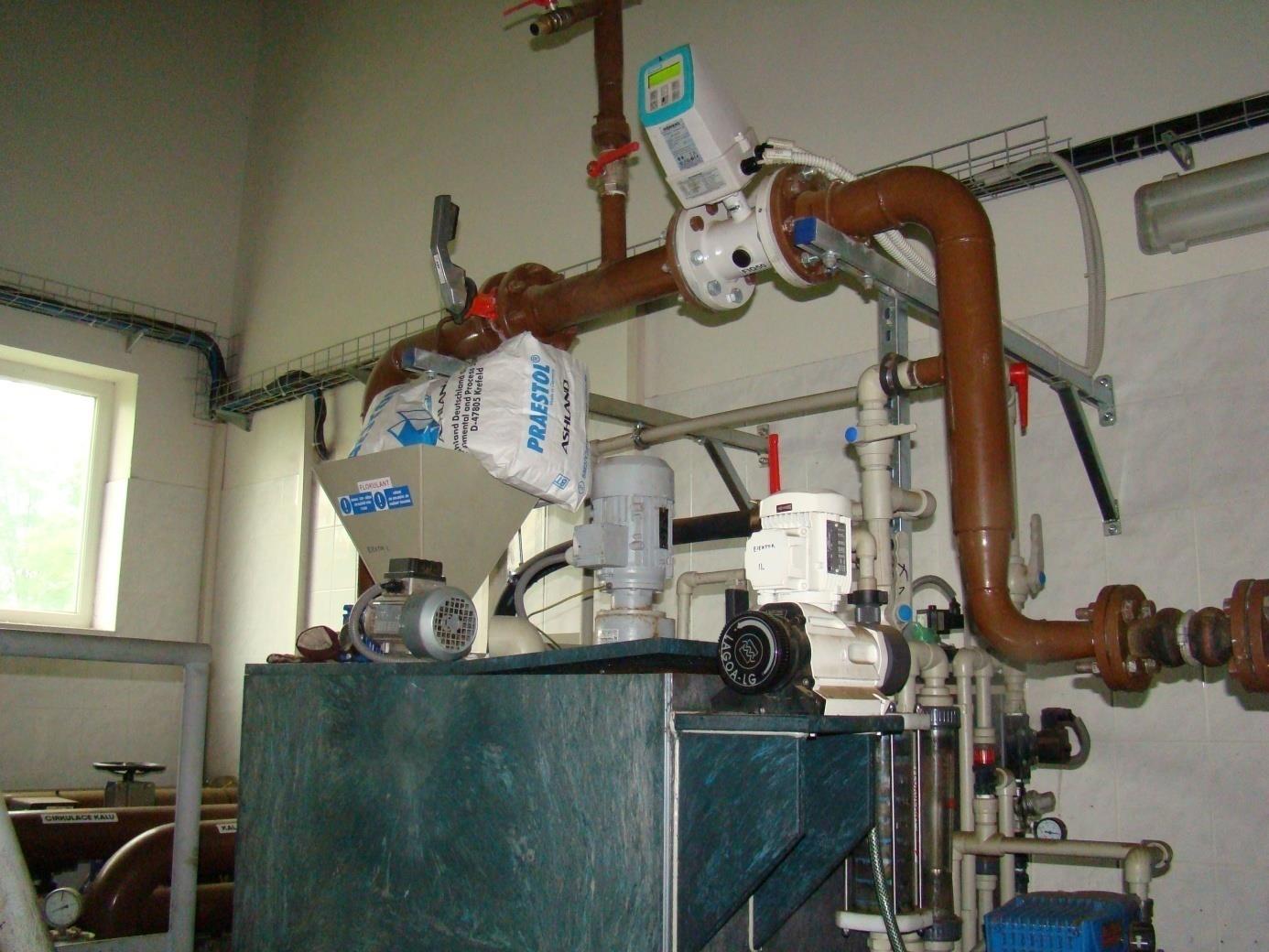

12 Příprava pomocného koagulantu pro odvodnění

13 Odvodněný fermentační zbytek - digestát

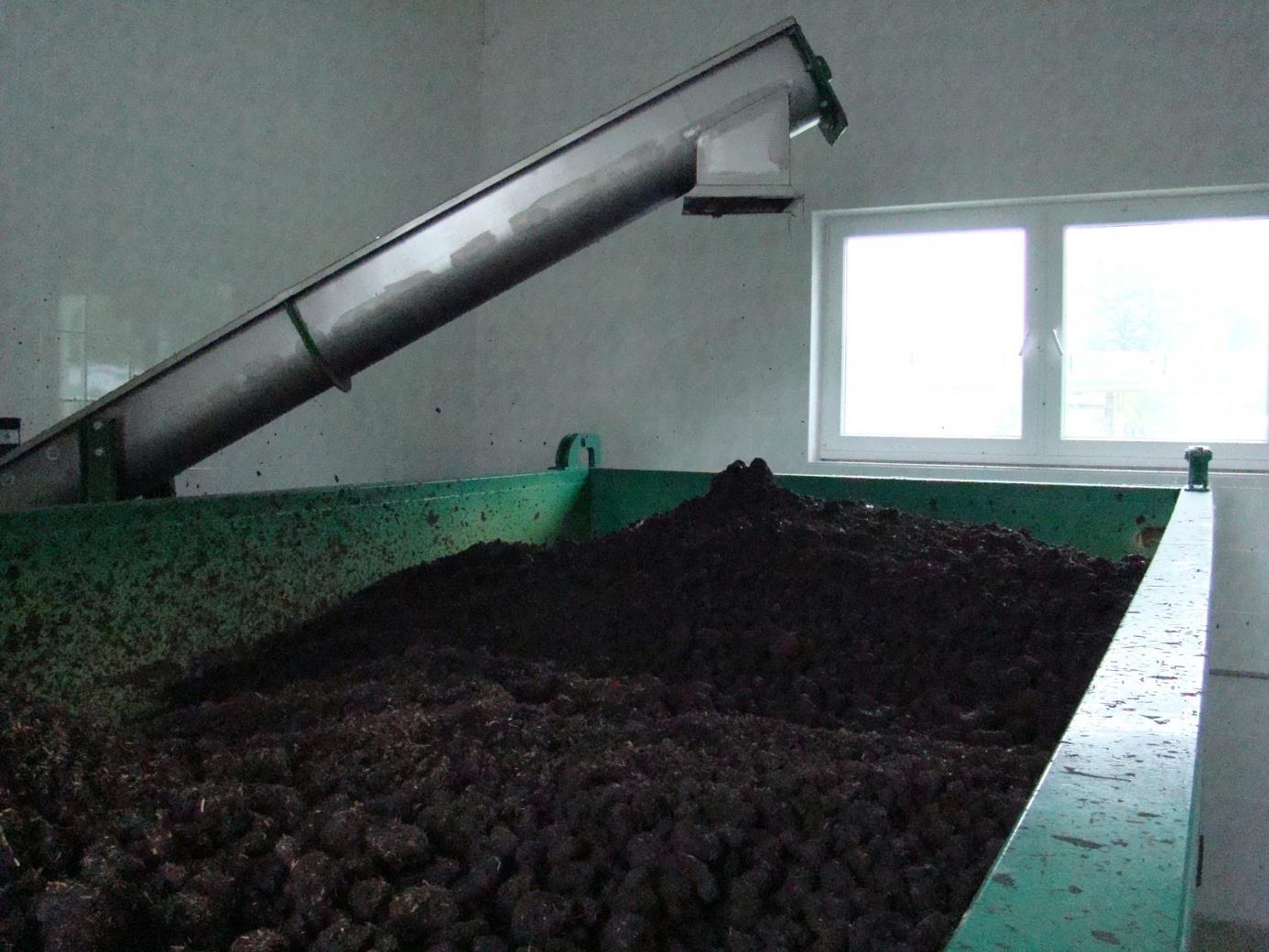

14 Odvodněný fermentační zbytek - digestát

15 Plynná složka výstupů bioplyn plynové hospodářství znečištěný vzduch pachovými látkami

16 Plynové hospodářství : jímání bioplynu v reaktoru veškerý rozvod bioplynu mezi jednotlivými částmi nebo objekty plynového hospodářství plynojemy a jejich příslušenství (např. manipulační komory a strojovny) zařízení pro úpravu bioplynu vlhkost, sulfan, siloxany, úprava na biomethan měřicí zařízení produkce (průtok), kvalita bioplynu zařízení na promíchávání kalu bioplynem kompresorové stanice pro nebezpečné plyny využití bioplynu plynové kotelny plynové motory, plynové turbiny spojení s generátorem elektrické energie kogenerační jednotky zařízení na spalování zbytkového bioplynu (hořák, fléra) ostatní prostory a objekty, ve kterých je rozvod bioplynu s ovládacím a zabezpečovacím zařízením

18 mokrý plynojem suché plynojemy Vakový plynojem v pevné nádobě Dvoumembránový plynojem U jakéhokoliv plynojemu musí být připojeno i bezpečnostní zařízení, schopné samočinně uvolnit přetlak uloženého plynu, pokud by tento překročil meze přípustné pro daný typ skladovacího zařízení. U nízkotlakých plynojemů se jištění obvykle řeší kapalinovými uzávěry s náplněmi nemrznoucími směsmi. Konstrukce, údržba, provoz a revize plynojemů podléhají příslušným plynárenským a bezpečnostním standardům a předpisům. Vypouštění nevyužitého plynu rovněž musí splňovat příslušné předpisy a je povinnost odstraňovat nežádoucí přebytky plynu přes spalovací zařízení nouzového typu (hořák zbytkového plynu - fléra), v havarijních situacích volně vypouštět pouze na minimální dobu

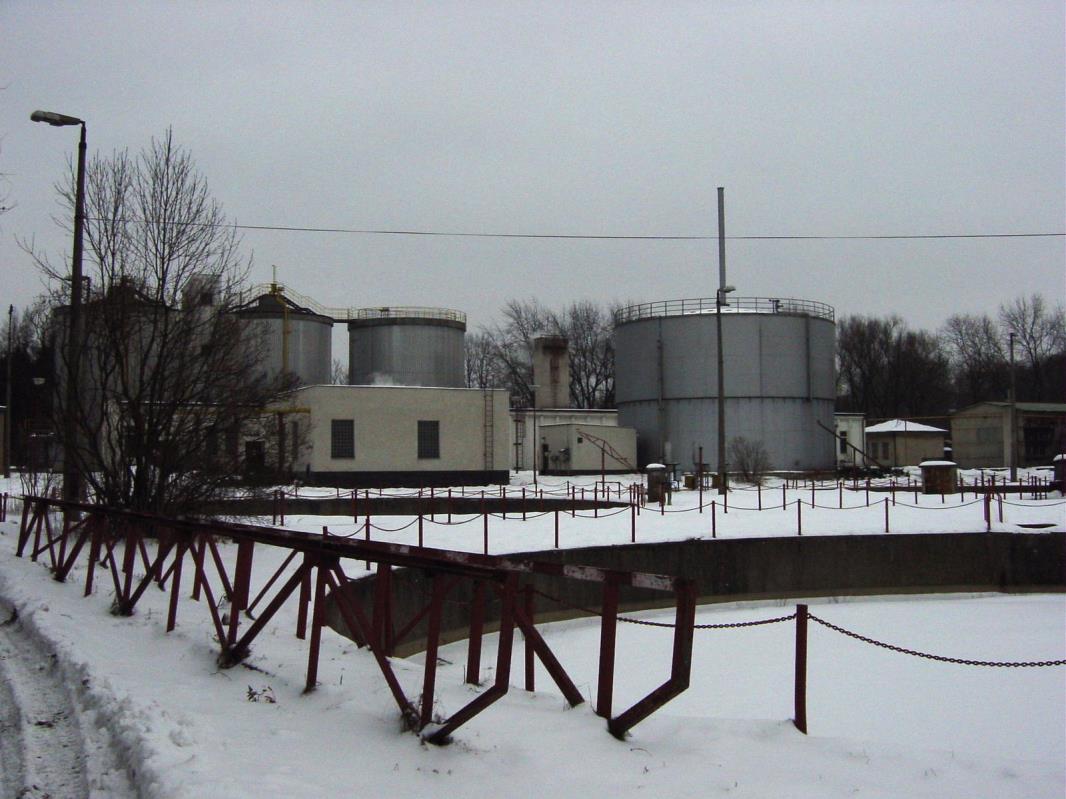

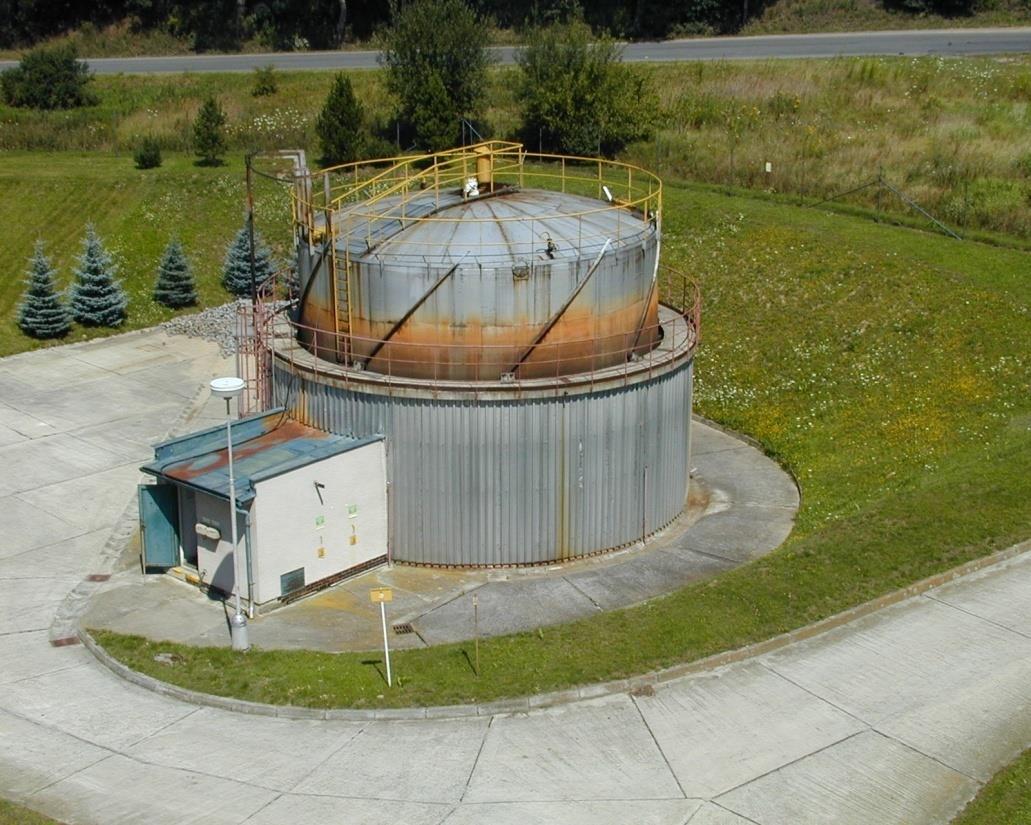

19 Mokré plynojemy

20 Suchý membránový plynojem se zátěžovou deskou

21 Suchý membránový plynojem s vodicí tyčí Suchý plynojem o jmenovitém objemu 1500 m 3

22 Suchý membránový plynojem s vodicí tyčí

23 Dvoumembránový plynojem Sattler D S N Í M A Č V Ý Š K Y N A P L N Ě N Í K O P U L E V N Ě J Š Í M E M B R Á N A V N I T Ř N Í M E M B R Á N A K O T E V N Í P R S T E N E C E M E M B R Á N A D N A C B A B E T O N O V Ý Z Á K L A D V E N T I L Á T O R Z Á K L A D V Z D U C H O V Á H A D I C E + V Z O R K. H A D I C E K A P A L I N O V Á P O J I S T K A G F P Ř Í V O D N Í P L Y N O V É P O T R U B Í O D V O D K O N D E N Z Á T U V Ý S T U P N Í P L Y N O V É P O T R U B Í

24 Dvoumembránový plynojem Sattler

25 Dvoumembránový plynojem Sattler BPS Vysoká

26 Kuželové dvoumembránové plynojemy

27 Čerpání vzduchu do mezimembránového prostoru, ukazatel naplnění vnitřní membrány

28 Nasazené dvoumembránové plynojemy

29 Přetlakové kapalinové pojistky na vrchu fermentoru

30 Průhled do prostoru fermentoru, vizuální kontrola vzniku pěny

31 Hořák zbytkového plynu

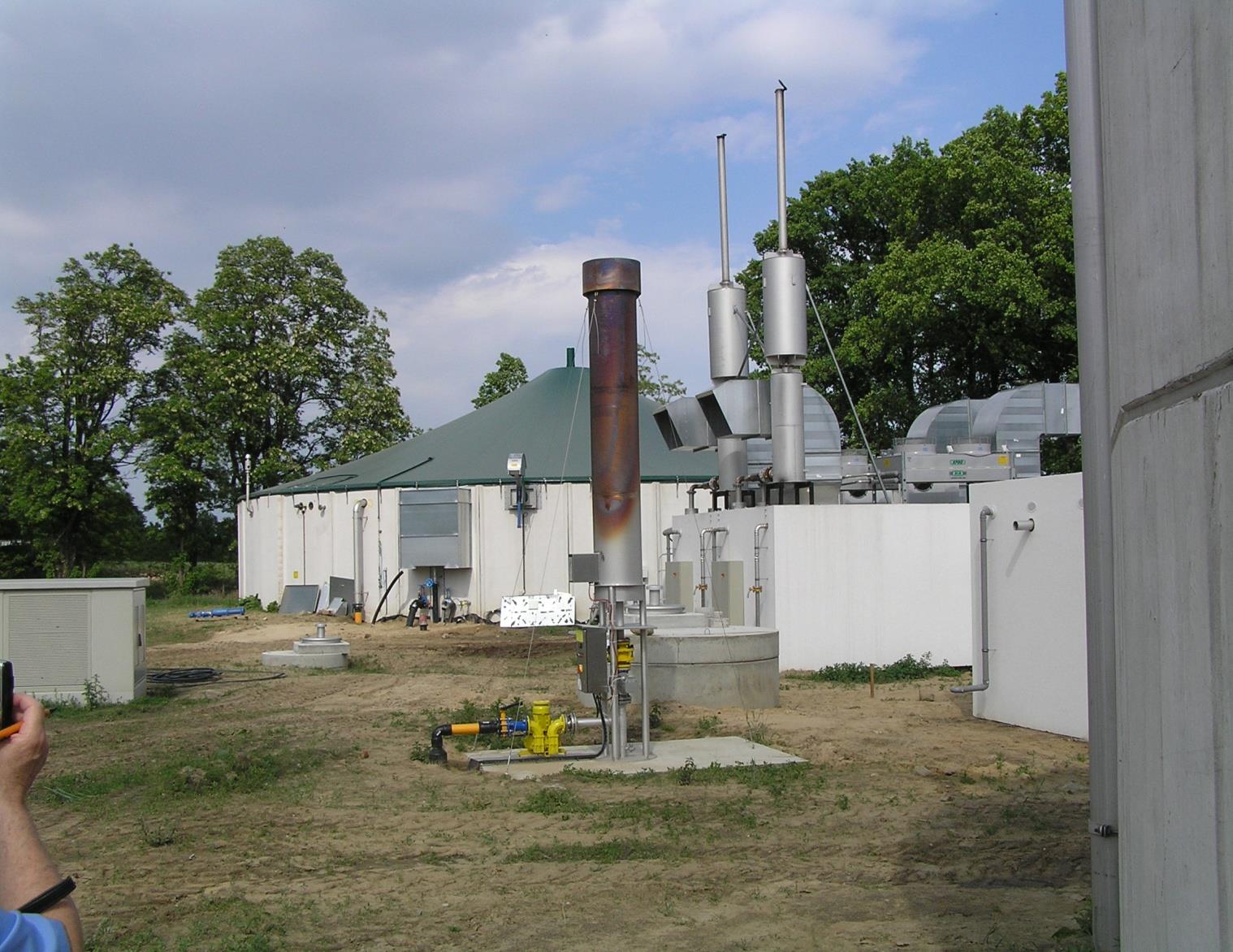

32 Hořák zbytkového plynu

33 Znečištěný vzduch Zabránění pachovým problémům 1) zakrytí problematických zařízení 2) odtahování vzdušiny z prostor se zápachem Odstranění zápachu Aerobní náplňové biofiltry Z prostorů s pachovými látkami musí být vzdušina odtahována a vedena do aerobního náplňového biofiltru Při otevírání těchto prostor pro příjem a manipulaci s materiálem je spuštěno odsávání, vytvoří se mírný podtlak, který zamezí úniku pachových látek do okolního ovzduší. Po uzavření prostor je možno vzduchotechniku vypnout.

34 Složení pachových látek ve znečištěném vzduchu v některých prostorách BPS a ČOV

35 Čichové prahy některých pachových látek 35

36 Princip čištění kontaminovaného vzduchu aerobní náplňový filtr náplně štěpka, kůra apod. osídlená bakteriální kulturou nutná rovnoměrná distribuce vzdušiny po dně biofiltru nutné dostatečné vlhčení vzdušiny je nutno zamezit zamrznutí, kontaminaci semeny rostlin apod.

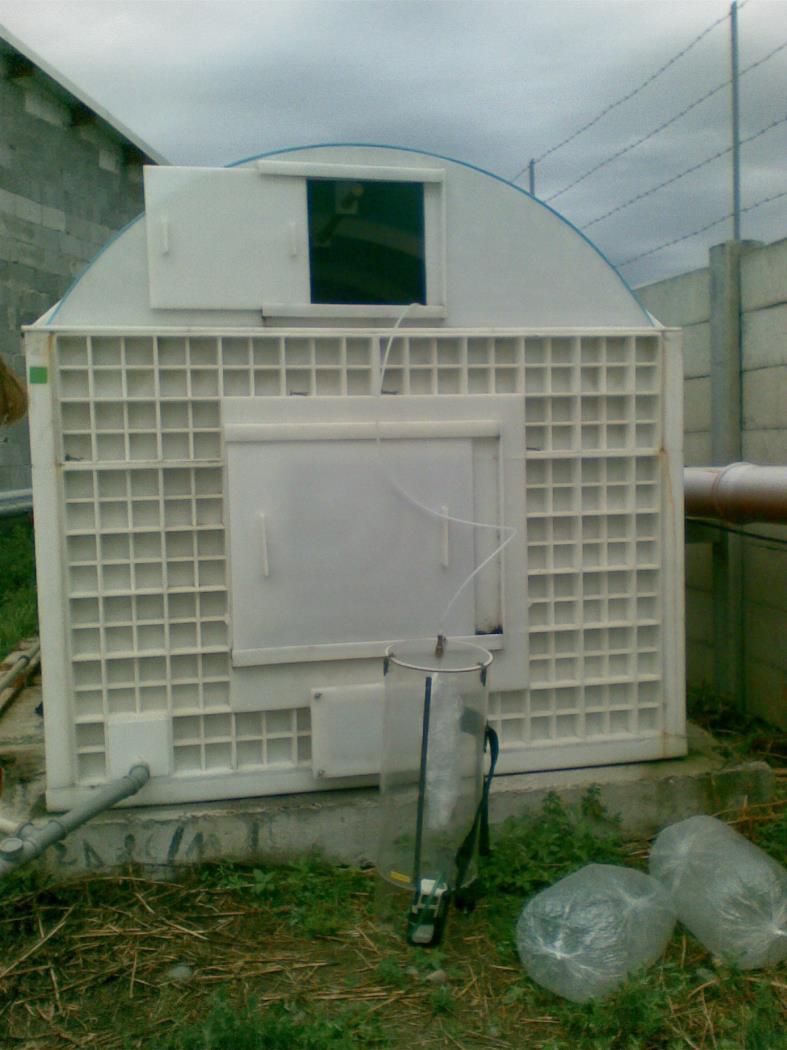

37 Příklady biofiltrů Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti 37

38 Příklady biofiltrů

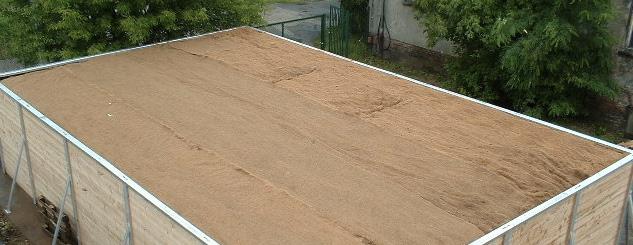

39 Svrchu zakrytý biofiltr - geotextilie uzavřené příjmové haly

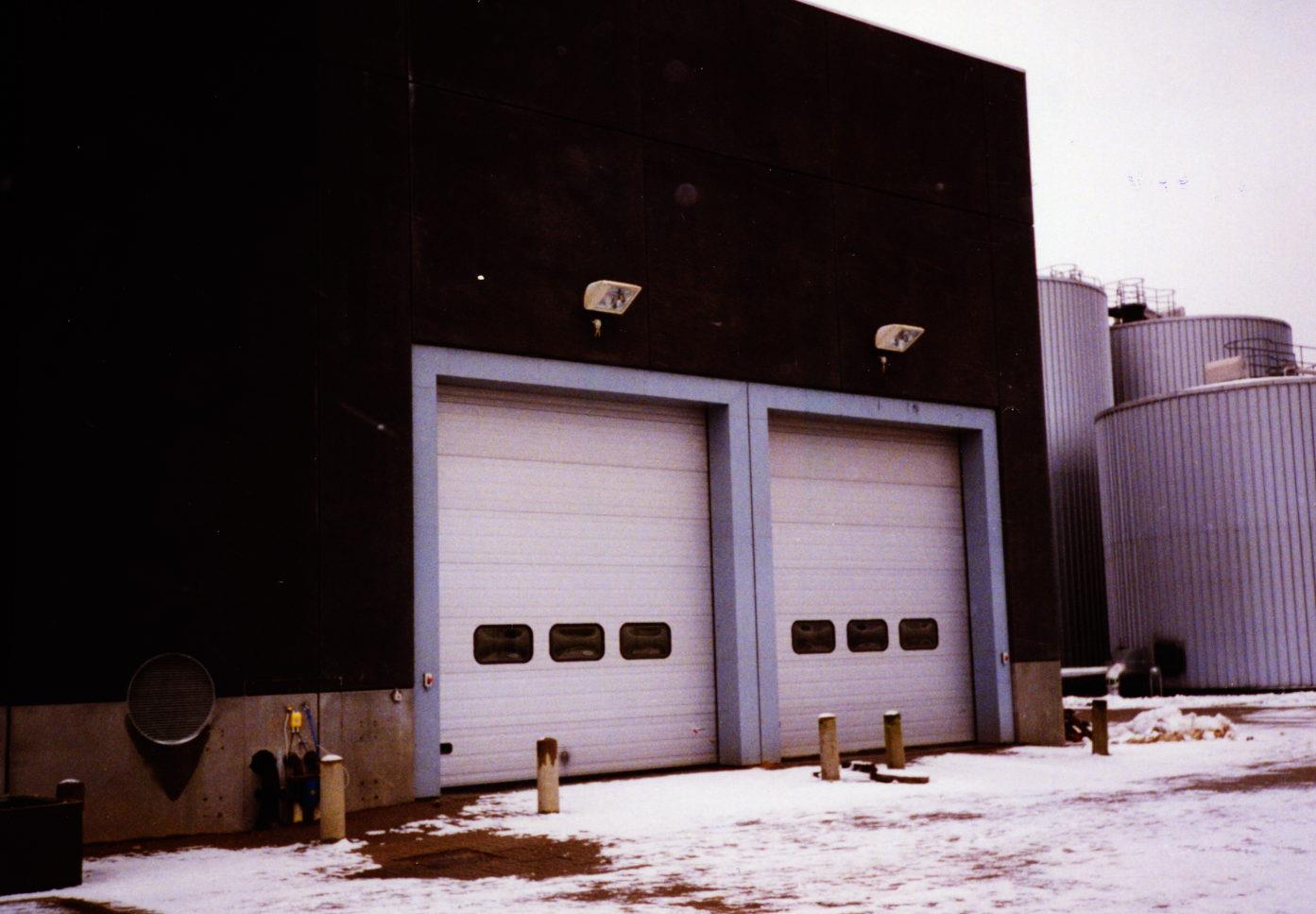

40 Uzavřené odtahované příjmové haly Stanice na odděleně sbíraný bioodpad - Dánsko

41 Přídavné provozy a zařízení na zvýšení účinnosti využití tepla

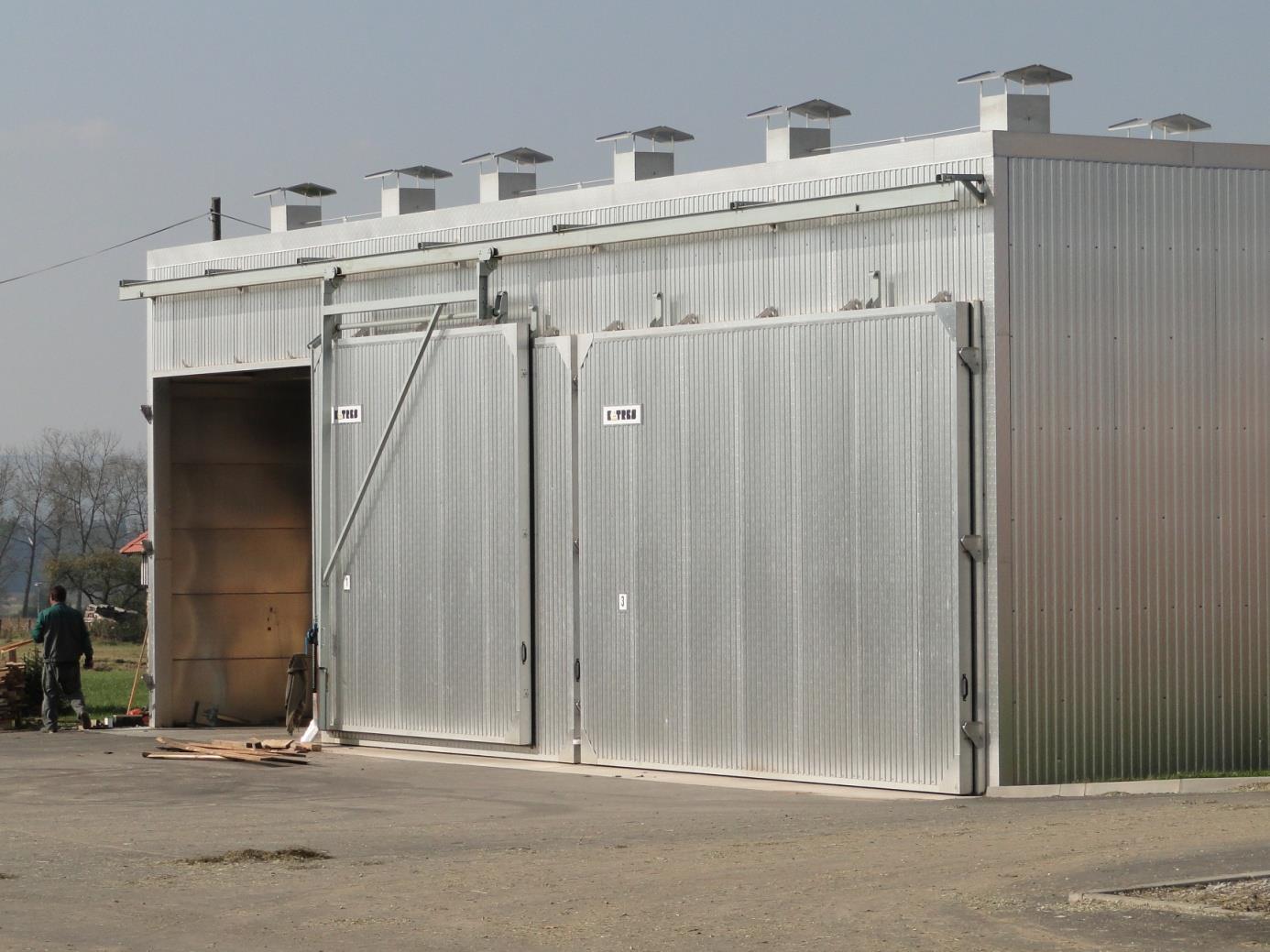

42 Využití veškeré přebytečné tepelné energie sušárna dřeva pro sousední pilu BPS Ždírec Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

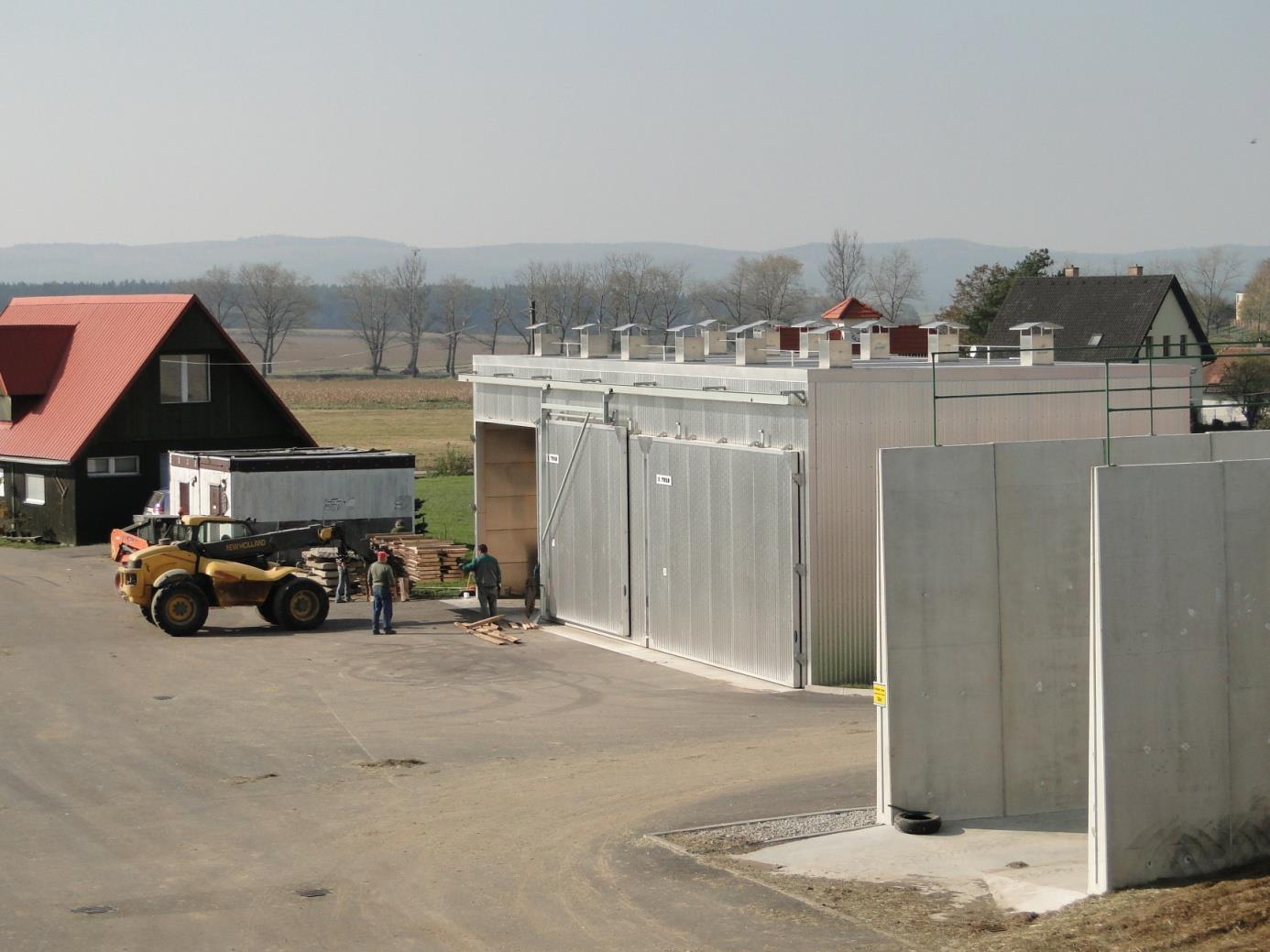

43 Využití veškeré přebytečné tepelné energie BPS Ždírec Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

44 Využití veškeré přebytečné tepelné energie Pěstírna orchidejí

45 Pěstírna orchidejí vytápěné a osvětlované skleníky

46 Pěstírna orchidejí automatické vlhčení a osvit podle stáří rostliny

47 Pěstírna orchidejí - výsledek

48 Využití tepla pro vytápění chovné stanice pro krokodýly BPS Velký Karlov Přínosy: prodej krokodýlí kůže, záměr vybudovat krokodýlí restauraci (maso bylo povoleno pro lidskou výživu), pro krmení krokodýlů využívají zmetková kuřata z vlastní produkce a šetří na poplatcích kafilerii
