1 VĚTRACÍ JEDNOTKA S REKUPERACÍ TEPLA EHR 500 LUXE Obsah 1 Úvod 1.1 Úvodní informace 1.2 Záruka a odpovědnost 1.3 Záruční podmínky 1.4 Odpovědnost 1.5 Bezpečnost 1.6 Použité symboly (piktogramy) 2 Informace pro uživatele 2.1 Rejstřík Rovnotlaké větrání Zpětné získávání tepla Obtok volného chlazení Ochrana proti namrzání Zařízení pro zajištění komínového tahu Vstup analogového signálu 0-10 V Protinámrazové opatření (na přání) Dohřívač (na přání) Zemní kolektor (na přání) Přenos vlhkosti Vybavení na přání u provedení EXTRA NÁVOD K POUŽÍVÁNÍ 2.2 Přístroje k ovládání jednotky EHR 500 LUXE polohový spínač CO 2 senzor Koupelnový spínač CC Lux panel CC Ease panel 2.3 Ovládání CC Ease panelu Nastavení data a času Zjištění a nastavení vnitřní teploty Zjištění a nastavení množství větracího vzduchu Zapnutí dočasného maximálního průtoku Ovládání přívodního a odvodního ventilátoru Nastavení větracích režimů Nastavení zvláštních větracích režimů 2.4 Údržba prováděná uživatelem Čištění a výměna filtrů Čištění přívodních a odvodních ventilů 2.5 Závady Hlášení poruchy na digitálním ovládacím zařízení polohový spínač s hlášením poruchy Jak postupovat v případě závady 2.6 Životnost jednotky 3. Schéma zapojení EHR 500 LUXE

2 1 Úvod 1.1 Úvodní informace - Mimo úvodní kapitolu obsahuje návod k obsluze ještě tyto části: - Instrukce pro uživatele - Technické údaje - Instrukce pro montážní firmu Před použitím jednotky si přečtěte pozorně tento návod. - Uživatel: Kapitoly 1 a 2 - Montážní firma: Kapitoly 1 a 3 Tento návod obsahuje veškeré informace potřebné pro bezpečnou a správnou montáž, provoz a údržbu jednotky EHR 500 LUXE. Může též sloužit jako montážní příručka, podle které lze řádně provádět údržbu jednotky. Zařízení je předmětem trvalého vývoje a zlepšování. Je možné, že skutečné provedení jednotky EHR 500 LUXE se může od zde uvedeného popisu mírně lišit. Výrobce si vyhrazuje právo kdykoli změnit bez předchozího upozornění obsah tohoto návodu. EHR 500 LUXE je rovnotlaký větrací systém se zpětným získáváním tepla, určený pro rovnotlaké větrání rodinných domů s úsporou energie. 1.2 Záruka a odpovědnost Záruka se nevztahuje na vady vzniklé: - nevhodným použitím a projektem - nesprávnou manipulací (nevztahuje se na mechanické poškození) - při dopravě (náhradu za poškození vzniklé při dopravě je nutno uplatňovat u přepravce) - chybnou montáží, nesprávným elektrickým zapojením nebo jištěním - nesprávnou obsluhou - neodborným zásahem do přístroje, demontáží přístroje - použitím v nevhodných podmínkách nebo nevhodným způsobem - opotřebením způsobeným běžným používáním - zásahem třetí osoby - vlivem živelní pohromy Při uplatnění záruky je nutno předložit reklamační protokol, který obsahuje: - údaje o reklamující firmě - datum a číslo prodejního dokladu - přesnou specifikaci závady - schéma zapojení a údaje o jištění - při spuštění zařízení naměřené hodnoty: - napětí - proudu - teploty vzduchu Záruční oprava se provádí zásadně na základě rozhodnutí firmy Elektrodesign ventilátory s.r.o. v servisu firmy nebo v místě instalace. Způsob odstranění závady je výhradně na rozhodnutí servisu firmy Elektrodesign ventilátory s.r.o. Reklamující strana obdrží písemné vyjádření o výsledku reklamace. V případě neoprávněné reklamace hradí veškeré náklady na její provedení reklamující strana. 1.3 Záruční podmínky Zařízení musí být namontováno odbornou montážní firmou. Elektrické zapojení musí být provedeno odbornou elektrotechnickou firmou. Na zařízení musí být provedena výchozí revize elektro dle ČSN Při spuštění zařízení je nutno změřit výše uvedené hodnoty a o měření pořídit záznam, potvrzený firmou uvádějící zařízení do provozu, který je nutno spolu se záznamem výchozí revize předložit při případné reklamaci. Po dobu provozování je nutno provádět pravidelné revize elektrického zařízení ve lhůtách dle ČSN a kontroly, údržbu a čištění vzduchotechnického zařízení. Při převzetí zařízení a jeho vybalení z přepravního obalu je zákazník povinen provést následující kontrolní úkony. Je třeba zkontrolovat neporušenost zařízení, dále jestli dodané zařízení přesně souhlasí s objednávkou. Je nutno vždy zkontrolovat, zda štítkové a identifikační údaje na přepravním obalu, zařízení, či motoru odpovídají projektovaným a objednaným parametrům. Vzhledem k trvalému technickému vývoji zařízení a změnám technických parametrů, které si výrobce vyhrazuje a dále k časovému odstupu projektu od realizace vlastního prodeje, nelze vyloučit zásadní rozdíly v parametrech zařízení k datu prodeje. O takových změnách je zákazník povinen se informovat u výrobce nebo dodavatel před objednáním zboží. Na pozdější reklamace nemůže být brán zřetel EHR 500 LUXE

3 1.4 Odpovědnost Jednotka EHR 500 LUXE byla navržena a vyrobena pro použití v rovnotlakém větracím systému. Jakékoli jiné použití je nevhodné a může zapříčinit poškození jednotky EHR 500 LUXE nebo úraz, za který výrobce nemůže nést odpovědnost. Nezaručujeme vhodnost použití přístrojů pro zvláštní účely, určení vhodnosti je plně v kompetenci zákazníka a projektanta. Záruka na přístroje je dle obchodního nebo občanského zákoníku. Záruka platí pouze v případě dodržení všech pokynů pro montáž a údržbu, včetně provedení ochrany. Záruka se vztahuje na výrobní vady, vady materiálu nebo závady funkce přístroje. 1.5 Bezpečnost Vždy se řiďte bezpečnostními nařízeními uvedenými v tomto návodu. Pokud se nebudete řídit uvedenými bezpečnostními nařízeními, upozorněními, poznámkami a instrukcemi, může to vést ke zranění osob nebo poškození přístroje EHR 500 LUXE. - EHR 500 LUXE smí být instalován, připojen, uveden do provozu a udržován pouze odbornou montážní firmou, pokud není v návodu uvedeno jinak. - Instalace přístroje EHR 500 LUXE musí být provedena v souladu s všeobecnými i místními konstrukčními, bezpečnostními předpisy. - Přečtěte si bezpečnostní opatření, upozornění, poznámky a instrukce z tohoto návodu při každé manipulaci s přístrojem - Umístěte návod k obsluze tak, aby byl k dispozici po celou dobu životnosti přístroje - Postupujte přesně podle instrukcí týkajících se čištění nebo výměny filtrů přívodních či odvodních ventilů - Specifikace zařízení uvedená v tomto návodu nesmí být měněna - Není povoleno provádět jakékoli úpravy zařízení EHR 500 LUXE - EHR 500 LUXE není možno připojit k třífázovému rozvodu - Doporučuje se uzavřít servisní smlouvu, která zaručí pravidelnou údržbu zařízení. Bezpečnostní opatření a ustanovení - EHR 500 LUXE lze otevřít bez použití nářadí - aby se zabránilo kontaktu ruky a oběžného kola ventilátoru, musí být EHR 500 LUXE připojen k potrubí. Minimální délka potrubí je 900 mm. Elektrická instalace a bezpečnost Obecně je nutno dbát ustanovení ČSN a ostatních souvisejících předpisů. Při jakékoliv revizní či servisní činnosti je nutno přístroj odpojit od elektrické sítě. Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací dle ČSN a vyhlášky ČÚPB a ČBÚ o odborné způsobilosti v elektrotechnice č /1978 Sb. 1.6 Použité symboly V návodu jsou použity následující symboly: Upozornění Riziko -poškození přístroje -zranění uživatele -snížení výkonu zařízení pokud nejsou dané instrukce dodržovány 2 Informace pro uživatele Tato kapitole uvádí jak správně provozovat přístroj EHR 500 LUXE 2.1 Vysvětlivky - Rovnotlakým větráním - Zpětným získáváním tepla - Obtokem pro volné chlazení - Ochranou proti zamrznutí - Čistícím programem - Interfacem pro vstup analogového signálu 0 10V - Prvky proti namrzání (Na přání) - Dohřívačem (Na přání) - Zemním kolektorem (Na přání) - Zvlhčováním (Entalpie) (Na přání) Přesný popis jednotlivých prvků uveden v dalším textu: EHR 500 LUXE

4 2.1.1 Rovnotlaké větrání EHR 500 LUXE je zařízení pro rovnotlaké větrání. To znamená, že znečistěný vzduch z objektu je odváděn, zatímco do objektu je přiváděno stejné množství čerstvého upraveného vzduchu. Mezery pod dveřmi zajišťují dobrý průtok vzduchu v objektu. Vzduchová bilance objektu je v rovnováze. Zajistěte, aby tyto mezery nebyly nikdy uzavřeny, zařízení pak nemůže pracovat optimálně. Rovnotlaký systém větrání se skládá z: - Z jednotky EHR 500 LUXE (A) - Potrubního rozvodu pro přívod venkovního vzduchu do objektu (B) - Odvod vnitřního vzduchu (C) - Přívodních talířových ventilů v obývacím pokoji a ložnicích (D) - Odvodními ventily v koupelně, WC případně ze skladu (E) Zpětné získávání tepla Vedle zajištění zdravé rovnováhy mezi přívodním a odvodním vzduchem, EHR 500 LUXE také poskytuje výhodu zpětného získávání tepla. Zpětné získávání tepla znamená, že teplo odebrané odvodnímu vzduchu se předává čerstvému, a obvykle chladnějšímu přívodnímu vzduchu Obtok pro volné chlazení Obtok se často využívá během horkých letních dnů. Zajištěním přívodu chladnějšího vzduchu během noci umožňuje udržet nízkou vnitřní teplotu vzduchu během horkých dnů. Obtok pracuje automaticky. Jediné co musíte udělat je nastavit požadovanou vnitřní teplotu Ochrana proti namrzání Jednotka EHR 500 LUXE je také vybavena zařízením proti namrzání. Jedná se o automatický ochranný systém, který občas snižuje (či dokonce zastavuje)přívod čerstvého vzduchu do jednotky, hrozí-li zamrzání výměníku jednotky. K tomu může dojít v průběhu mírných i větších mrazů během zimních měsíců Zařízení pro zajištění komínového tahu. Jednotka EHR 500 LUXE je opatřena zařízením pro zajištění komínového tahu. Toto zřízení se využívá u domů, které mají otevřené krbové ohniště, neboť hrozí nasátí kouře zpět do místnosti. Toto zařízení pracuje automaticky, vyžaduje však aktivaci odbornou montážní firmou. Toto zařízení je zakázáno používat mimo území Holandska!!!! 2.16 Vstup Analogového signálu 0 10V Jednotka EHR 500 LUXE je vybavena rozhraním pro vstup analogového signálu 0-10V. To umožňuje připojení různých typů řídicích systémů nebo čidel. Příkladem tohoto vybavení může být: - CO 2 čidlo u řízení podle hladiny CO 2 ve vzduchu - Čidlo vlhkosti u řízení podle vlhkosti Protinámrazový výměník (Na přání) Instalace protinámrazového výměníku v jednotce EHR 500 LUXE umožňuje zajistit, že rovnováha větracího vzduchu zůstane zajištěna déle. Je to způsobeno tím, že přívod chladného venkovního vzduchu nemusí být omezen. Protinámrazový výměník je aktivován automaticky Dohřívač Systém je možné doplnit o dohřívač. Dohřívač umožňuje dohřát vzduch před tím, než je přiveden do obytné části domu. Výhodou dohřívače je skutečnost, že přívodní vzduch může být přiváděn do místnosti již s požadovanou EHR 500 LUXE

5 teplotou vzduchu. Tím je dosaženo většího komfortu. Dohřívač pracuje automaticky, stačí nastavit požadovanou vnitřní teplotu. Dohřívač je součástí potrubního rozvodu a není tedy součástí jednotky EHR 500 LUXE Zemní kolektor (na přání) Větrací systém je možno vybavit zemním kolektorem. Tento výměník tepla zajistí, že přívodní vzduch vstupující do budovy má konstantní teplotu okolo 8 C. Naopak, v podmínkách horkého léta, venkovní vzduch může být pomocí zemního kolektoru ochlazen předtím, než je pomocí jednotky EHR 500 LUXE přiveden do domu. Zemní kolektor pracuje automaticky. Zemní kolektor je součástí potrubního rozvodu větracího systému, a není tedy součástí jednotky EHR 500 LUXE Přenos vlhkosti (na přání) Jednotka EHR 500 LUXE může být na přání vybavena výměníkem tepla s přenosem vlhkosti. Tento typ výměníku je měně citlivý na namrzání. Systém s přenosem vlhkosti způsobí, že jednotka EHR 500 LUXE měně využívá dohřívač, a nedochází k omezení přívodu čerstvého vzduchu kvůli vypnutí přívodu při extrémních mrazech Zvláštní vybavení na přání u verze Extra Mimo výše uvedené vybavení se u jednotky EHR 500 LUXE nabízejí tyto další možnosti výbavy na přání: - Přípojka pro dálkové hlášení poruchy (po lince) - Přípojka pro dálkové vypnutí ventilátorů (po lince) - Přípojka pro hlášení zanesení externích filtrů 2.2 Přístroje k ovládání jednotky EHR 500 LUXE K ovládání jednotky EHR 500 LUXE mohou být použity tyto řídící prvky: - 3polohový spínač - bezdrátový 3polohový spínač - 3polohový spínač s hlášením poruchy - koupelnový spínač k dočasnému spuštění maximálního průtoku vzduchu - CO 2 senzor - CC Luxe panel - CC Ease panel Detailní popis těchto prvků naleznete v následujících odstavcích polohový spínač - Typ 1 Standardní 3polohový spínač - Typ 2 3polohový spínač s LED signalizací poruchy a signalizací zanesení filtrů - Typ 3 Bezdrátový 3polohový spínač s LED signalizací poruchy a indikaci zanesení filtrů. Co se týká větrání, pak pokud je v budově instalován vícepolohový spínač, EHR 500 Luxe bude pracovat podle nejvýše zvoleného nastavení dokud nebude přenastaven řídícím sotwarovým programem. Nastavení větracího režimu při použití 3polohového spínače (spínačů) 3polohový spínač může být použit pro nastavení 3 různých větracích poloh: - Poloha 1 Nízké otáčky. Používá se pro malou výměnu větracího vzduchu. - Poloha 2 Normální. Používá se v režimu normálního větrání - Poloha 3 Vysoké otáčky. Použití pro větrání při vaření, sprchování a v případech požadavku na vyšší intenzitu větrání CO 2 Senzor K těmto 3 polohám je možno použít CC EASE panel nebo CC Luxe panel k nastavení dalších přídavných režimů (chybějící nastavení). EHR 500 Luxe může být také řízen pomocí senzoru CO 2.CO 2 senzor může být použit buďto jako 3polohový spínač nebo k manuální volbě větracího režimu podle hodnoty CO 2 v dané místnosti EHR 500 LUXE

6 2.2.3 Koupelnový spínač Koupelnový spínač může být použit pro dočasné nastavení jednotky EHR 500 Luxe na maximální otáčky ventilátoru. Tento spínač se nejčastěji umísťuje v koupelně pro zajištění co nejrychlejšího odvodu zvýšené vlhkosti při sprchování. Koupelnové spínače se u jednotlivých typů liší a nejsou zde proto zobrazeny. Pokud je požadováno, koupelnový spínač může být zapnut či vypnut pomocí časového spínače při použití digitální řídící jednotky. Aktivace časového spínače (prodlevy). Aktivace časové prodlevy zajistí, že se nenastaví maximální otáčky ihned po jejich aktivaci, ale až po nastavené časové prodlevě. Pokud je koupelnový spínač deaktivován v průběhu časové prodlevy, EHR 500 Luxe zůstane nastaven na dané otáčky ventilátoru a nepřepne se do maximálních otáček. Nastavení prodlevy nefunguje u všech typů koupelnových spínačů (např. pulsních spínačů). V takovém případě nechte aktivaci prodlevy na údaji 0. Deaktivace prodlevy Zajišťuje, že EHR 500 Luxe nepřepne zpět na předprogramované nastavení, pokud je deaktivované, ale nejprve čeká na vypršení deaktivační prodlevy. Jakmile naprogramovaná deaktivační perioda vyprší, vrátí se EHR 500 Luxe zpět do předprogramovaného nastavení otáček ventilátoru. Vypínač světla. Funkce koupelnového spínače může být také integrována do vypínače světla CC Luxe panel EHR 500 Luxe může být řízen pomocí CC Luxe panel, který může být objednán samostatně. CC(Comfort Control) Luxe Panel je elektronická řídící jednotka která může být namontována v obývacím pokoji a odkud komunikuje s EHR 500 Luxe. CC Luxe panel se ovládá pomocí dotykového displeje CC Ease panel EHR 500 Luxe může být ovládán pomocí CC Ease panelu, který může být dodán samostatně. CC (Comfort Control) řídící EASE panel je digitální řídící jednotka která může být umístěna na stěnu obývacího pokoje a odtud může komunikovat s EHR 500 Luxe jednotkou. CC Ease panel má mnoho ovládacích tlačítek k ovládání EHR 500 Luxe jednotky a k volbě různých nastavení. Tlačítka jsou znázorněna dále EHR 500 LUXE

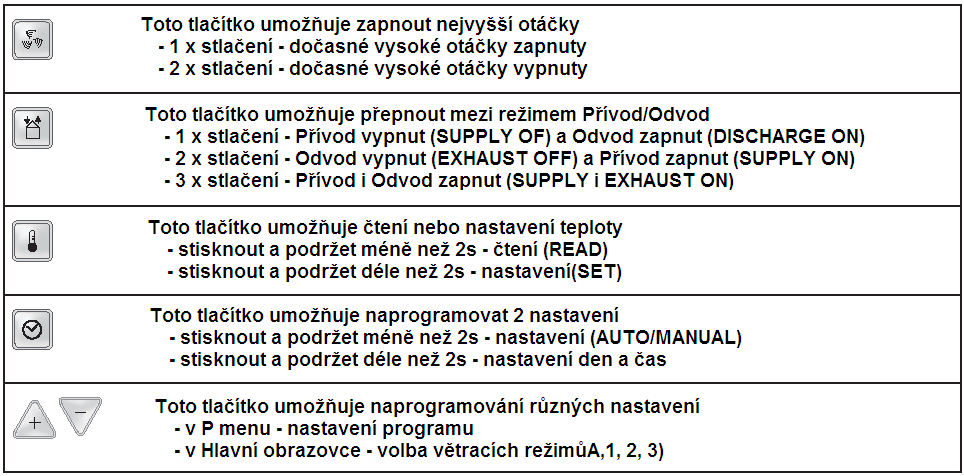

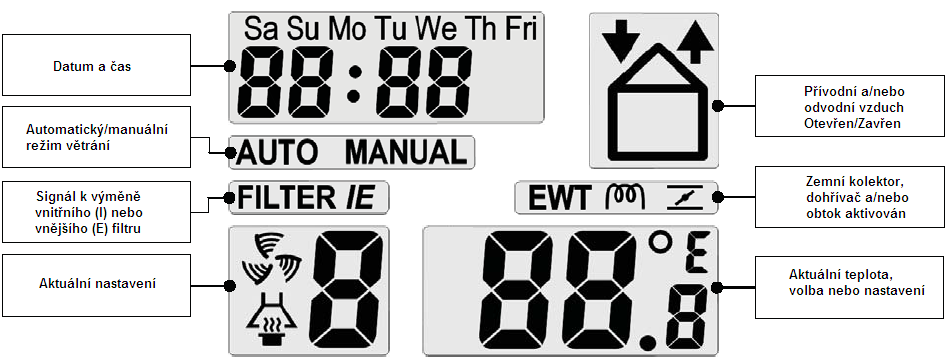

7 2.3 Ovládání CC Ease panelu CC Ease panel se používá pro následující nastavení: - Zobrazení a nastavení dne a času - Zobrazení a nastavení požadované vnitřní teploty vzduchu - Zobrazení a nastavení množství větracího vzduchu - Aktivace dočasného maximálního průtoku - Zapnutí a vypnutí přívodního a odvodního ventilátoru - Nastavení osobního větracího programu - Nastavení přídavných větracích programů v P menu Nastavení dne a času 1. Stiskněte déle než 2 vteřiny 2. Počkejte, až začne blikat údaj uvádějící den (např. Sa ) 3. Nastavte správný den použitím tlačítek a 4. Stiskněte a krátce podržte tlačítko 5. Počkejte, až začne blikat údaj uvádějící hodinu (např. 12 ) 6. Nastavte správnou hodinu použitím tlačítek a 7. Stiskněte a krátce podržte opět tlačítko 8. Počkejte, až začne blikat údaj uvádějící minuty (např. 00 ) 9. Nastavte správné minuty použitím tlačítek a 10. Stiskněte a krátce podržte opět tlačítko k návratu z režimu nastavení Zobrazení a nastavení požadované teploty Údaj o vnitřní teplotě vzduchu lze přečíst i nastavit na požadovanou hodnotu. Po nastavení požadované teploty bude jednotka EHR 500 Luxe automaticky udržovat nastavenou teplotu EHR 500 LUXE

8 Zobrazení údaje o nastavené teplotě 1. Stiskněte krátce tlačítko 2. Počkejte, až se zobrazí údaj o nastavené teplotě 3. Stiskněte opět tlačítko pro návrat z režimu zobrazení teploty vzduchu Nastavení vnitřní teploty vzduchu 1. Stiskněte déle než 2 vteřiny 2. Počkejte, až začne blikat údaj uvádějící nastavenou teplotu (např. 20 C ) 3. Nastavte požadovanou vnitřní teplotu použitím tlačítek a 4. Stiskněte a krátce podržte tlačítko Zobrazení a nastavení množství větracího vzduchu Zobrazení údaje o nastaveném (průtoku) množství větracího vzduchu. Na displeji EC Ease panelu je vždy zobrazen údaj o množství větracího vzduchu, např. 2. V běžném režimu jednotka EHR 500 Luxe udržuje nastavené množství větracího vzduchu automaticky. V tomto režimu je na panelu CC Ease zobrazen údaj AUTO. Vedle zobrazení volby větracího režimu zobrazuje se na displeji CC Ease panelu také zda dočasný řídící režim (jako je aktivace CO 2 senzoru nebo koupelnového spínače) je nadřazený nastavení běžného větracího režimu. V případě, že dočasný řídící režim (v případě deaktivace prodlevy pomocí koupelnového tlačítka) je nadřazený nastavenému běžnému větracímu režimu, v pravém dolním rohu CC Ease panelu je zobrazen údaj t. V případě, že dočasný řídící režim je nadřazený nastavenému běžnému větracímu režimu aktivací senzoru (např. CO 2 senzoru), v pravém dolním rohu CC Ease panelu je zobrazen údaj A. Nastavení objemu větracího vzduchu Množství větracího vzduchu může být také změněno manuálně jeho zvýšením nebo snížením. Celkem je možno nastavit 4 větrací hodnoty/stupně. Jde o následující režimy: - (Absent) Nepřítomnost. Zvolte, pokud v domě nikdo není přítomen Při nastavení A je dům větrán minimálním množstvím vzduchu - Poloha 1: Low (Nízké otáčky). Zvolte, pokud požadujete malou intenzitu větrání - Poloha 2: Normal (Normální). Volba pro normální větrací režim. - Poloha 3: High (Vysoké otáčky). Tento režim použijte při vaření, sprchování, kdy je požadováno intenzívní větrání. Při větrání nastaví EHR 500 Luxe vždy nejvyšší navolenou hodnotu v domě, pokud není změněna nadřazeným automatickým softwarovým programem. Objem větracího vzduchu lze nastavit následovně: 1. Stiskněte tlačítko pro zvětšení objemu větracího vzduchu 2. Stiskněte tlačítko pro snížení objemu větracího vzduchu 3. Stiskněte tlačítko pro návrat do automatického režimu. Během ručního ovládání větrání, na displeji CC panelu není hodnota AUTO ale MANUAL EHR 500 LUXE

9 2.3.4 Zapnutí dočasného maximálního průtoku 1. Stiskněte tlačítko po dobu delší než 2 vteřiny 2. Počkejte, až se objeví hodnota 3t 3. Po uplynutí zvoleného časového úseku se jednotka EHR 500 Luxe vrátí k předchozímu nastavení Zapnutí a vypnutí přívodního a odvodního ventilátoru. Stiskněte jednou tlačítko pro volbu přívodního ventilátoru. Tento režim se volí např. v létě, kdy jsou otevřená okna. Přívodní vzduch se nepřivádí ventilátorem ale otevřenými okny. Stiskněte tlačítko dvakrát pro vypnutí odvodního ventilátoru (a pro zapnutí přívodního ventilátoru). Stiskněte tlačítko třikrát pro zapnutí přívodního i odvodního ventilátoru. Mějte na paměti, že vypnutím přívodního nebo odvodního ventilátoru bude dočasně narušen režim rovnotlakého větrání Nastavení větracích programů Jednotka EHR 500 Luxe má z výrobního závodu přednastaven větrací program (program 2). Pokud chcete, můžete standardní větrací program změnit tak, aby vyhovoval vašim požadavkům. Například se jedná o režim pracovních dnů a víkendu. Větrací programy lze změnit následovně: 1. Stiskněte a podržte tlačítka a 2. Počkejte, až se objeví nastavený větrací program. 3. Naprogramujte požadovaný den nebo skupinu dnů 4. Zvolte požadovanou možnost pomocí tlačítek a Můžete volit z těchto možností: - Víkend (SaSu) - Pracovní týden: MoTuWeThFri - Týden: SaSuMoTuWeThFr - Samostatné dny: Sa, Su, Mo, Tu, We, Th a Fri 5. Stiskněte tlačítko 6. Počkejte, až se volba větracího režimu objeví v pravém dolním rohu 7. Zvolte požadovaný větrací program pomocí tlačítek a 8. Stiskněte tlačítko 9. Naprogramujte čas spuštění požadovaného větracího programu - Zvolte požadovaný čas v hodinách pomocí tlačítek a - Stiskněte opět tlačítko - Počkejte, až se na displeji objeví údaj minuty - Zvolte požadovaný počet minut pomocí tlačítek a EHR 500 LUXE

10 - Stiskněte opět tlačítko - Počkejte, až bude blikat údaj větracího režimu - Zvolte požadovaný větrací režim pomocí tlačítek a - Stiskněte tlačítko pro potvrzení volby 10. Je-li požadováno naprogramování dalšího požadovaného větracího režimu: - Opakujte kroky 1 až 9 pro nastavení dalšího programovacího režimu Nastavení zvláštních větracích režimů Při použití některých P voleb na CC Ease panelu, můžete: - Zjistit stav jednotlivých větracích programů - Vypnout a zapnout funkci časové prodlevy u různých větracích programů - Naprogramovat časovou prodlevu pro jednotlivé větrací režimy Uživatel má přístup pouze do P menu: P1, P2 a P9 nastavení zvláštních programů. Zbývající P menu (P3 až P8) slouží pouze pro montážní účely. Přístup do P menu 1. Stiskněte a podržte tlačítka a 2. Počkejte, až se P menu objeví na displeji 3. Zvolte požadované P sub-menu pomocí tlačítek a např. P 2 menu. 4. Stiskněte tlačítko pro potvrzení volby P menu 5. Zvolte požadované P sub-menu pomocí tlačítek a, např. P sub-menu. 6. Stiskněte tlačítko pro potvrzení P sub-menu. Volba nastavení v P menu 7. Vyberte novou hodnotu programu použitím tlačítek a 8. Stiskněte tlačítko pro potvrzení 9. Opakujte kroky 3 až 8 pro nastavení více větracích režimů za sebou. Minimální a maximální hodnoty veličin pro nabízené větrací programy jsou přednastaveny v software. Návrat do hlavního menu: 1. Stiskněte dvakrát tlačítko Menu P1 Status programů Větrací programy Sub-menu Popis Aktivovány P10 Je menu 20 v současnosti aktivní? Ano(1)/Ne (0) P11 Je menu 21 v současnosti aktivní? Ano(1)/Ne (0) P12 Je menu 22 v současnosti aktivní? Ano(1)/Ne (0) P13 Je menu 23 v současnosti aktivní? Ano(1)/Ne (0) P14 Je menu 24 v současnosti aktivní? Ano(1)/Ne (0) P15 Je menu 25 v současnosti aktivní? Ano(1)/Ne (0) P16 Je menu 26 v současnosti aktivní? Ano(1)/Ne (0) P19 Je menu 29 v současnosti aktivní? Ano(1)/Ne (0) EHR 500 LUXE

11 Menu P2 Nastavení časových prodlev Hodnoty časové prodlevy Sub-menu Popis Minimum Maximum Předvolba P20 (Volitelné) Není k dispozici 0 min min min P21 (Volitelné) Poznámka: Nízkonapěťový vstup Aktivace prodlevy pro koupelnový vypínač (k zapnutí max. otáček) 0 min 15 min 0 min Platí pouze pro systémy s ovladačem s kabelem a druhým spínačem v koupelně - x min po sepnutí koupelnového spínače přepne EHR 500 Luxe na max. otáčky. P22 (Volitelné) Poznámka: Platí pouze pro systémy s ovladačem s kabelem a druhým spínačem v koupelně P23 (Volitelné) Platí pouze pro systémy s ovladačem s kabelem P24 Nízkonapěťový vstup Deaktivace prodlevy pro koupelnový vypínač (k návratu do normálních otáček) - x min po sepnutí koupelnového spínače přepne EHR 500 Luxe na normální otáčky. Deaktivace prodlevy pro pozici 3. - Pokud je větrací režim 3 (vysoké otáčky) spuštěn krátce (<3sec) EHR 500 Luxe zůstane ve větracím režimu 3 po dobu nastavenou v tomto menu. - Pokud polohový spínač nebo RF dálkový ovladač je aktivován v průběhu této doby, EHR 500 Luxe se okamžitě vrátí do nastavené větrací pozice. Signalizace zanesení filtru - Zde může uživatel zvolit kdy se má hlášení Zanesený filtr objevit 0min 120 min 30min 0min 120min 0min 10 týdnů 26 týdnů 16 týdnů Hodnoty časové prodlevy Sub-menu Popis Minimum Maximum Předvolba P25 Deaktivace prodlevy pro ventilační režim 3 (použitím tlačítka 1min 20min 10min Poznámka: - Krátkým (<2sec) stiskem tlačítka EHR 500 Luxe přepne Vztahuje se pouze na vysoké otáčky a automaticky přepne na nastavený na systémy s RF režim po x minutách spínačem P26 Poznámka: Vztahuje se pouze na systémy s RF spínačem P27 Vtahuje se pouze na systémy s CC Ease panelem P29 (Volitelný) Deaktivace prodlevy pro ventilační režim 3 (použitím tlačítka - Krátkým (<2sec) stiskem a přidržením tlačítka EHR 500 Luxe přepne na vysoké otáčky a automaticky přepne na nastavený režim po x minutách Doba pro dočasný provoz při vysokých otáčkách. Po přidržení 1min 120min 30min 0min 120min 30min tlačítka (>2sec), jednotka EHR 500 Luxe běží na vysoké otáčky po dobu x minut a poté se automaticky vrátí do nastaveného režimu Není k dispozici 1% 99% 10% EHR 500 LUXE

12 Menu P9 Status programů (z menu P5) Hodnoty časové prodlevy Sub-menu Popis Minimum Maximum Předvolba P25 Deaktivace prodlevy pro ventilační režim 3 (použitím tlačítka 1min 20min 10min Poznámka: - Krátkým (<2sec) stiskem tlačítka EHR 500 Luxe přepne Vztahuje se pouze na vysoké otáčky a automaticky přepne na nastavený na systémy s RF režim po x minutách spínačem P26 Poznámka: Vztahuje se pouze na systémy s RF spínačem P27 Vtahuje se pouze na systémy s CC Ease panelem P29 (Volitelný) 2.4 Údržba prováděná uživatelem Deaktivace prodlevy pro ventilační režim 3 (použitím tlačítka - Krátkým (<2sec) stiskem a přidržením tlačítka EHR 500 Luxe přepne na vysoké otáčky a automaticky přepne na nastavený režim po x minutách Doba pro dočasný provoz při vysokých otáčkách. Po přidržení 1min 120min 30min 0min 120min 30min tlačítka (>2sec), jednotka EHR 500 Luxe běží na vysoké otáčky po dobu x minut a poté se automaticky vrátí do nastaveného režimu Není k dispozici 1% 99% 10% Jakožto uživatel jednotky EHR 500 LUXE, musíte vykonávat následující údržbu: - Čištění a výměnu filtrů - Čištění přívodních a odvodních ventilů (v domě) Podrobný popis údržby je uveden dále.!! Zanedbáním (pravidelné) údržby jednotky EHR 500 LUXE vede nevyhnutelně ke snížení výkonu větracího zařízení Čištění nebo výměna filtrů - Filtr I Vnitřní filtr musí být vyčištěn nebo vyměněn - Filtr E Externí filtr musí být vyčištěn nebo vyměněn Výše uvedená hlášení se zobrazí na CC Ease panelu. Výměna Pokud filtry potřebují výměnu, postupujte podle těchto kroků: - Stiskněte tlačítko (CC Ease) po dobu alespoň 4s dokud hlášení výměny filtru nezmizí. - Odpojte EHR 500 Luxe od sítě. - Odstraňte madla (A) jednotky EHR 500 Luxe - Vyjměte staré filtry (B) z jednotky EHR 500 Luxe - Vložte nové filtry do jednotky EHR 500 Luxe - Přimontujte k jednotce zpět madla - Připojte EHR 500 Luxe k síti - Čištění Vysajte filtry (B) vysavačem namísto jejich výměny za nové filtry EHR 500 LUXE

13 Při prvním spuštění jednotky EHR 500 LUXE se doporučuje nejprve vyčistit filtry (a ventily), neboť během výstavby může být větrací systém zanesen stavebním prachem. Vyměňte filtry (alespoň) jednou za rok Čištění ventilů (v domě) Větrací systém může být vybaven níže uvedenými ventily: odvodní ventily přívodní ventil Ventily je nutno čistit (alespoň) jednou za rok: - Sejměte ventil ze stěny nebo ze stropu. - Umyjte ventil v teplé mýdlové vodě. - Nechte ventil okapat a vytřete jej do sucha - Vraťte ventil zpět na své místo (se stejným nastavením a do stejného otvoru) - Proveďte stejný postup s ostatními ventily. Nastavení ventilů Montážní firma nastavuje všechny ventily pro zajištění optimálního výkonu větracího systému. Proto nastavení ventilů neměňte. Po vyčištění ventilů se vždy ujistěte, že ventily byly vráceny na svá místa se stejným nastavením. Jinak může dojít ke snížení výkonu větracího systému. Větrací vzduch je přiváděn a odváděn pomocí ventilů, Mezery pode dveřmi v obydlí umožňují, aby vzduch proudil správným směrem. Pro zajištění správného množství větracího vzduchu v místnostech je třeba dodržet následující: - Neutěsňujte mezery pode dveřmi - Neměňte nastavení ventilů - Nezaměňujte ventily mezi sebou 2.5 Závady Závady jednotky EHR 500 Luxe jsou hlášeny takto: - Zpráva o poruše se objeví na CC Ease panelu - Zpráva o poruše e objeví na CC Luxe panelu - Signalizace poruchy se objeví na kontrolce 3polohového spínače Přesný popis o údržbě je popsán dále Hlášení poruchy na digitální řídící jednotce V případě poruchy, odpovídající kód poruchy bude zobrazen na digitální řídící jednotce. Digitální řídící jednotka zobrazí vždy písmeno A nebo E s číselným indexem. Typ závady zjistíte v seznamu poruch polohový spínač se signalizací poruchy 3polohové spínače, které jsou vybaveny hlášením poruchy, signalizují, že nastala porucha. Podle typu 3polohového spínače je toto hlášení provedeno jedním ze dvou možných způsobů. - 3polohový spínač s indikací poruchy. V případě poruchy (nebo zanesení filtru) se indikátor rozsvítí. - Bezdrátový 3polohový spínač s indikací poruchy. Jeden indikátor se rozsvítí zeleně, aby signalizoval navázání komunikace. Následně, v případě, že nastane porucha (a též v případě zanesených filtrů) oba indikátory budou třikrát červeně blikat. Poté se oba indikátory rozsvítí zeleně EHR 500 LUXE

14 Hlášení poruchy na 3polohovém spínači nastane nejen v případě poruchy jednotky ale také v případě zanesených filtrů Jak postupovat v případě poruchy V případě poruchy objednejte servis. Poznamenejte si chybový kód zobrazený na digitální řídící jednotce. Poznamenejte si typ vaší jednotky EHR 500 LUXE, který je zobrazen na štítku nahoře na jednotce. Systém by neměl být odpojen od napájení, přívod elektrické energie odpojte pouze tehdy, je-li jednotku nutno odvézt do servisu kvůli poruše či z důvodu výměny nebo čištění filtrů či jiných příčin, kdy je nutno systém odpojit. Když se jednotka odpojí, dům není mechanicky větraný, což může vést k problémům s vlhkostí a plísní. Zabraňte proto dlouhodobému vyřazení jednotky EHR 500 LUXE z provozu. 2.6 Konec životnosti zařízení Obraťte se na vašeho dodavatele, jak máte naložit s jednotkou EHR 500 LUXE po skončení její životnosti. Pokud nemůže být jednotka vrácena dodavateli, neodkládejte jednotku do běžného domovního odpadu, ale odevzdejte ji do sběrného dvora, aby materiál mohl být využit k dalšímu zpracování. Stejně tak odevzdejte baterie z dálkových bezdrátových ovladačů. Vysvětlivky k připojení svorek v následujících schématech Reheater Externí ohříváč, řízení 0-10V * Malfunction Porucha. Relé sepne v případě poruchy Bathroom switch Koupelnový spínač, doběh může být WTW off Připojení hlavního vypínače jednotky, nastaven v P - menu Extractor Hood switch Spínač digestoře External filter Možnost připojení kontrolky ext. filtru, Sepnuto v případě potřeby výměny fitru T. EWT Připojení čidla zemního kolektoru T External Hood Možnost připojení teplotního čidla externí digestoře Analogue 1 Analogue 2 Analogue 3 Analogue 4 CC-Luxe panel Analogový vstup 1 pro připojení přídavných čidel, parametry nastavit v Menu 8 Analogový vstup 2 pro připojení přídavných čidel, parametry nastavit v Menu 8 Analogový vstup 3 pro připojení přídavných čidel, parametry nastavit v Menu 8 Analogový vstup 4 pro připojení přídavných čidel, parametry nastavit v Menu 8 Připojení ovládacího panelu CC-Luxe panel Tnav Enthalpy senzor Artic CC Easy Připojení teplotního čidla externího dohřívače. (NTC 10, 10kΩ/25 C) Čidlo vlhkosti Toto připojení se již nepoužívá, již není funkční. Možnost připojení chladicí jednotky Artic. Připojení ovládacího panelu CC Easy panel *) V případě použití externího ohřívače je nutno zajistit ochranu ohřívače předřazením ochranného stykače, v jehož ovládacím obvodu jsou zapojeny bezpečnostní termostaty ohřívače a diferenční snímač tlaku (DTS), kterým je hlídán tlak v přívodu vzduchu do jednotky. Jednotka EHR 350 Luxe řeší pouze řízení výkonu prostřednictvím řídicího napětí 0 10V. ˇPoužití ohřívače je nutno nastavit v Menu P EHR 500 LUXE

15 3. Schéma zapojení EHR 500 LUXE Basic LEVÉ PROVEDENÍ EHR 500 LUXE

16 EHR 500 LUXE Basic PRAVÉ PROVEDENÍ EHR 500 LUXE
