1 ÚZEMNĚ ANALYTICKÉ PODKLADY Ing. Jindřich Poláček Hydrosoft Veleslavín

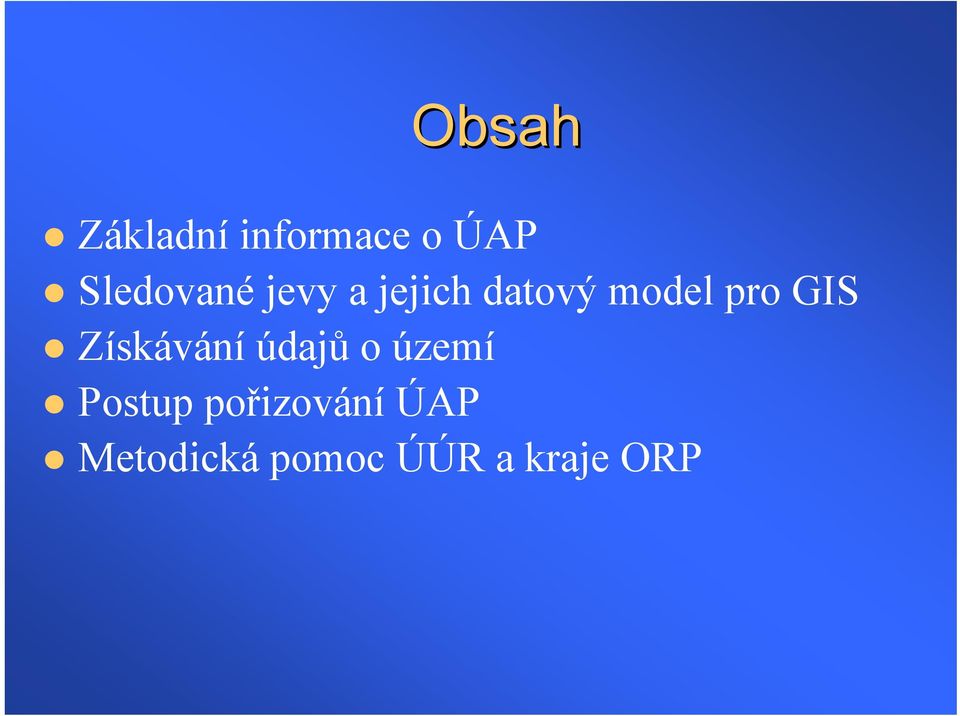

2 Obsah Základní informace o ÚAP Sledované jevy a jejich datový model pro GIS Získávání údajů o území Postup pořizování ÚAP Metodická pomoc ÚÚR a kraje ORP

3 Legislativní rámec ÚAP Zákon č. 183 / 2006 Sb. o územním plánování a stavebním řádu Vyhláška č. 500 / 2006 Sb. o územně analytických podkladech, územně plánovací dokumentaci a způsobu evidence územně plánovací činnosti

4 Pořizovatel izovatelé ÚAP Úřady územního plánování (ÚÚP) pro své správní obvody v podrobnosti a rozsahu nezbytném pro pořizování územních plánů a regulačních plánů do 24 měsíců, tj. do Krajské úřady pro území kraje v podrobnosti a rozsahu nezbytném pro pořizování zásad územního rozvoje do 30 měsíců, tj. do

5 Mapové podklady pro ÚAP katastrální mapa (vektorová DKM nebo rastrová) Státní mapa v měřítku 1 : Základní mapa České republiky v měřítcích 1 : , 1 : , 1 : , 1 : ve vektorové formě pouze 1 : (ZABAGED) Mapa České republiky v měřítku 1 : Měřítko pro ÚAP není právně stanoveno

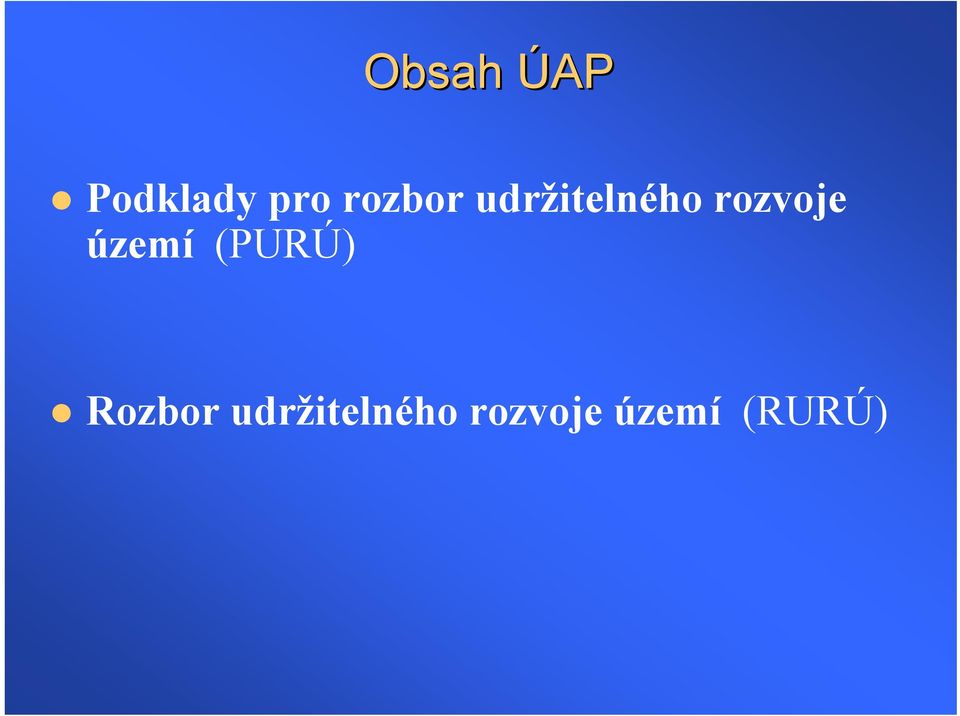

6 Obsah ÚAP Podklady pro rozbor udržitelného rozvoje území (PURÚ) Rozbor udržitelného rozvoje území (RURÚ)

7 PURÚ Sledované jevy (GIS) údaje o území jevy zjišťované průzkumem území další dostupné informace (statistika, ) Textová část vyhodnocení stavu a vývoje území hodnoty území limity využití území vyhodnocení záměrů na provedení změn v území Grafická část výkres hodnot území výkres limitů využití území výkres záměrů na provedení změn v území

8 RURÚ Textová část (+ tabulky a kartogramy) vyhodnocení udržitelnosti rozvoje řešeného území (SWOT analýzy v 10 tématech dle vyhlášky) vyhodnocení vzájemné vyváženosti územních podmínek životní prostředí hospodářský rozvoj sociální soudržnost určení problémů k řešení v ÚPD Grafická část problémový výkres

9 Sledované jevy doporučeno zpracovávat v technologii GIS přirozené propojení grafické a databázové informace umožňující efektivní správu, analýzy a výměnu mapově orientovaných dat přehled povinných sledovaných jevů dán přílohou 1 vyhlášky část A.. pro ÚAP obcí část B.. pro ÚAP kraje jednotný logický datový model v GIS pro jevy ÚAP sledované na úrovni kraje a ORP cílem jednotné zpracování nepřekračuje možnosti formátu ESRI shapefile připravuje se použití téhož modelu v krajích Královéhradeckém Pardubickém

10 Údaje o území Podmnožina sledovaných jevů máposkytovatele: orgán veřejné správy jím zřízená právnická osoba vlastník dopravní či technické infrastruktury Termíny prvního poskytnutí : do 9 měsíců, tj. do z vážných důvodů prodloužení + 3 měsíce Forma poskytnutí údajů : především v digitální formě (není tudíž povinná) pro novou tech. infrastrukturu systém S-JTSK pro starou tech. infrastrukturu systém S-JTSK do 6 let

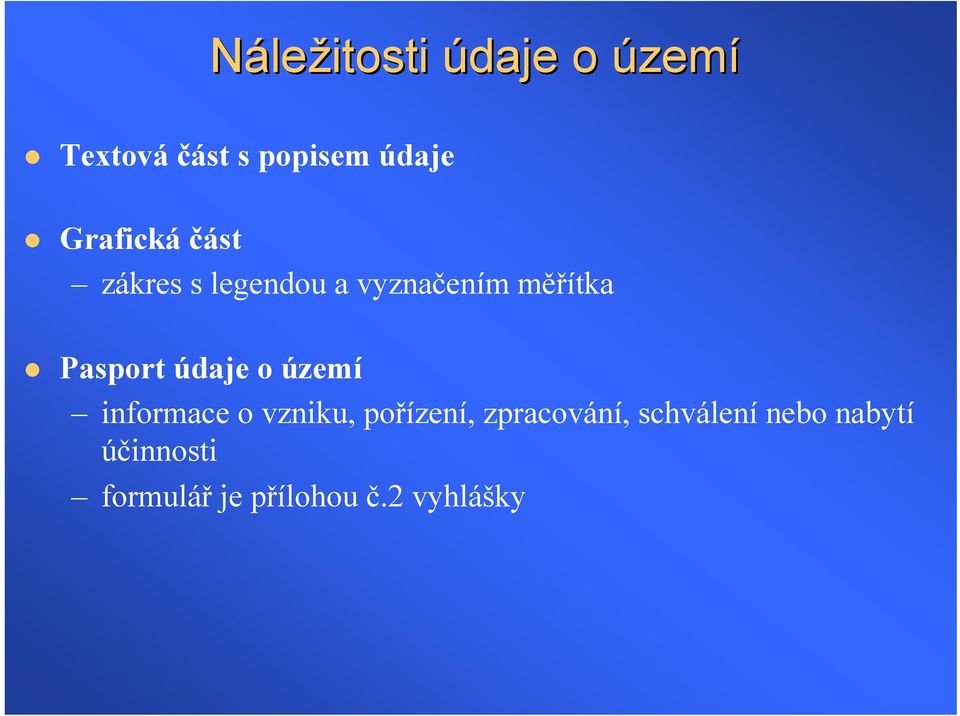

11 Náležitosti údaje o území Textová část s popisem údaje Grafická část zákres s legendou a vyznačením měřítka Pasport údaje o území informace o vzniku, pořízení, zpracování, schválení nebo nabytí účinnosti formulář je přílohou č.2 vyhlášky

12 Správnost údaje o území Poskytovatelé zodpovídají za správnost, úplnost a aktuálnost Platnost údaje potvrzuje poskytovatel Při poskytnutí údaje (1. a 2. oddíl pasportu) Potvrzením správnosti, úplnosti a aktuálnosti použití údaje při úplné aktualizaci ÚAP (3. oddíl pasportu)

13 Způsob předp edání údaje o území Do vlastních rukou Poštou (i elektronickou) Prostřednictvím internetového portálu iniciativa velkých vlastníků TI měl by řešit i pasportizaci dat v budoucnu se pravděpodobně přidají i další poskytovatelé

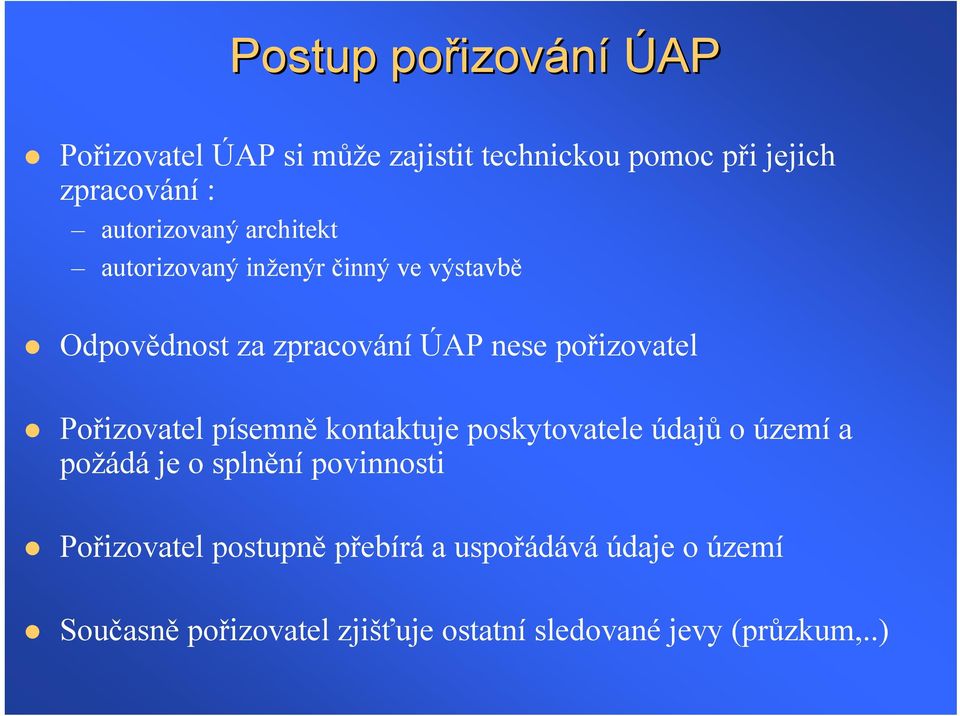

14 Postup pořizov izování ÚAP Pořizovatel ÚAP si může zajistit technickou pomoc při jejich zpracování : autorizovaný architekt autorizovaný inženýr činný ve výstavbě Odpovědnost za zpracování ÚAP nese pořizovatel Pořizovatel písemně kontaktuje poskytovatele údajů o území a požádá je o splnění povinnosti Pořizovatel postupně přebírá a uspořádává údaje o území Současně pořizovatel zjišťuje ostatní sledované jevy (průzkum,..)

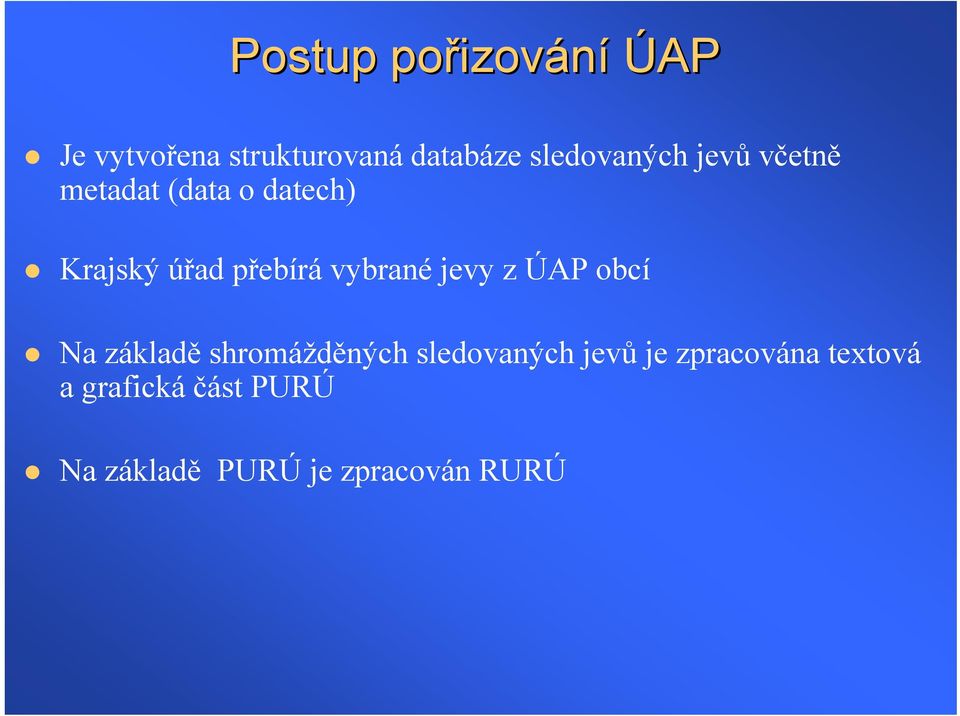

15 Postup pořizov izování ÚAP Je vytvořena strukturovaná databáze sledovaných jevů včetně metadat (data o datech) Krajský úřad přebírá vybrané jevy z ÚAP obcí Na základě shromážděných sledovaných jevů je zpracována textová a grafická část PURÚ Na základě PURÚ je zpracován RURÚ

16 Aktualizace ÚAP průběžně aktualizovány PURÚ, především databáze sledovaných jevů do 18 měsíců od poslední úplné aktualizace ÚAP nový návrh úplné aktualizace oznámení poskytovatelům poskytovatelé do 3 měsíců potvrdí do pasportu správnost použití svých údajů o území v novém návrhu úplné aktualizace

17 Projednání ÚAP Projednávají se úplné aktualizace ÚAP v rozsahu RURÚ ÚAP obcí projednává Rada obcí pro udržitelný rozvoj území do 60 dnů (případné rozpory pořizovatel x rada řeší krajský úřad) ÚAP obcí zasílá pořizovatel krajskému úřadu bezodkladně po projednání ÚAP kraje zasílá pořizovatel MMR a MŽP do 6 měsíců od lhůty pro jejich aktualizaci

18 Poskytování a zveřej ejňování ÚAP Pořizovatel poskytuje ÚAP : Stavebním úřadům (včetně průběžných aktualizací pro vydávání územně plánovacích informací) Na vyžádání poskytovatelům údajů o území. Pořizovatel zveřejňuje ÚAP způsobem umožňujícím dálkový přístup textovou část ÚAP povinné výkresy ÚAP případně dílčí sestavy sledovaných jevů

19 Vztah mezi digitáln lním m zpracováním ÚAP a ÚPD ÚAP jsou podkladem pro zpracování ÚPD Územní plán je vzhledem k ÚAP zdrojem omezené množiny dat, pro jejichž platnost je autoritou : zastavěné území plochy s rozdílným způsobem využití zastavitelné plochy a plochy přestavby územní rezervy veřejně prospěšné stavby, opatření a asanace územní systém ekologické stability významné záměry v oblasti technické a dopravní infrastruktury

20 minimáln MINIS lní standard pro digitáln lní zpracování ÚPD Základní výkresy ÚPD v rastrové podobě (formáty PNG, TIFF, ) vlastní územní plán : Výkres základního členění území Hlavní výkres Výkres veřejně prospěšných staveb, opatření a asanací Výkres koncepce dopravy (pokud je samostatně zpracován) Výkres koncepce technické infrastruktury (pokud je samostatně zpracován) odůvodnění : Koordinační výkres Standardní vektorové datové vrstvy (v GIS nebo CAD) zastavěné území plochy s rozdílným způsobem využití zastavitelné plochy a plochy přestavby (rozvojové plochy) územní rezervy veřejně prospěšné stavby, opatření a asanace územní systém ekologické stability

21 Základní doporučen ení pro programové vybavení ÚÚP Program GIS schopný exportu/importu dat ve formátech SHP DXF/DWG DGN Program schopný realizovat dálkový přístup k ÚAP Krajský úřad zvažuje možnost nabídnout ORP realizaci dálkového přístupu k jejich ÚAP Výběr programového vybavení zvážit s ohledem na kvalifikaci dostupné obsluhy

22 Metodická pomoc ÚÚR Konzultační středisko / Metodické návody / Územně analytické podklady Metodické návody 1-3 Podrobnější definice sledovaných jevů včetně seznamů potenciálních poskytovatelů Formulář pasportu údaje o území

23 Metodická pomoc Krajského úřadu SčK metodická podpora tvorby ÚAP pro ORP v činnosti nejpozději od doplnění metodické podpory z ÚÚR, průběžně aktualizované jednotný datový model pro sledované jevy ÚAP v GIS seznamy poskytovatelů Středočeského kraje formulace základních požadavků na externí zpracovatele ÚAP metodika rozborů udržitelného rozvoje území odpovědi na dotazy k problematice ÚAP

24 Data ÚP P VÚC V C Krajského úřadu SčK Prezentace ÚP VÚC SčK na internetu textováčást grafickáčást (všechny výkresy) Data GIS pro většinu z uvedených ÚP VÚC (formát SHP) Mimo jiné významný zdroj informací o záměrech v území!!

25

26 Děkuji za pozornost! Ing. Jindřich Poláček Hydrosoft Veleslavín, s.r.o.
