STUDIE - DISPOZICE A FASÁDA - RD PRAHA - KUNRATICE

Transkript

1 STUDIE - DISPOZICE A FASÁDA - RD PRAHA - KUNRATICE ZADAVATEL: Jiří Novotný Za Kovářským rybníkem, Praha AUTOR: Ing. arch. Naďa Richterová Zahořany 32, Křešice DATUM: FORMÁT: 23 A4

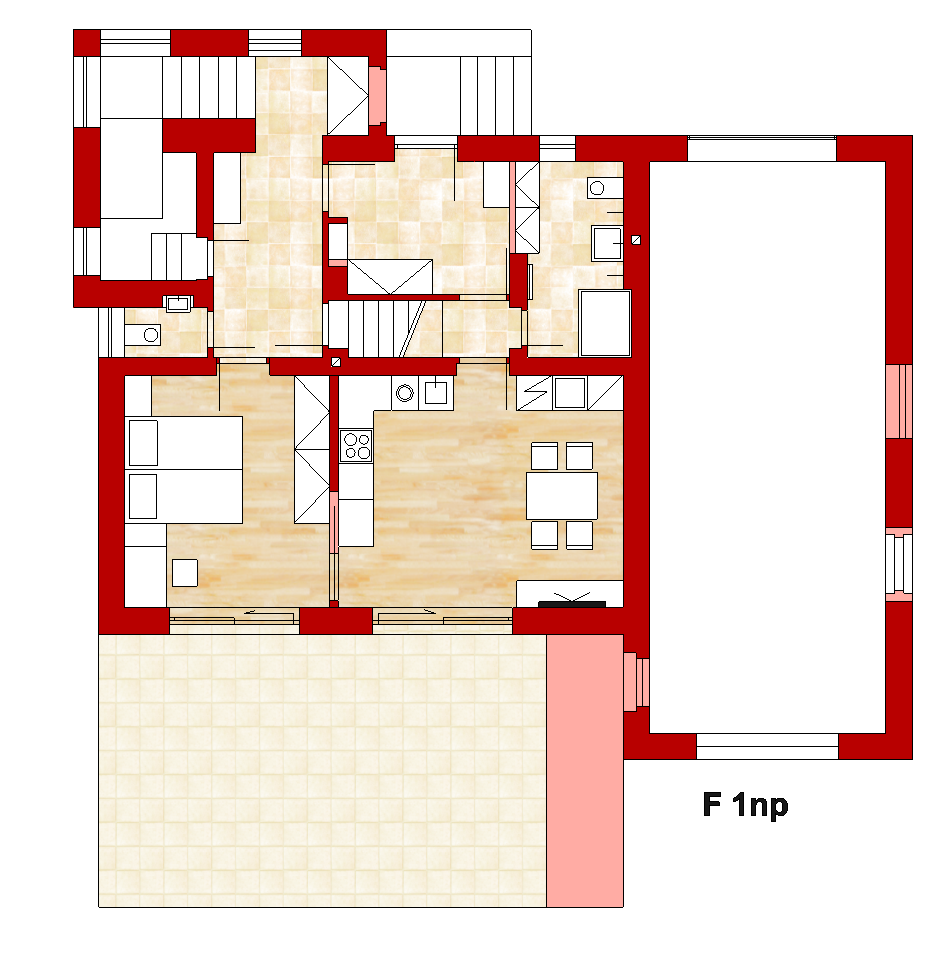

2 1 NP - výsledná varianta F - M 1:100 - nové vstupní dveře do nového zádveří jsou v místě stávajícího okna. Původní dveře jsou zazděny a na jejich místě je vestavěná šatní skříň. - ve vstupní chodbě bude rovněž umístěna šatní skříň. Stávající výklenek vedle skříně dozdít na cca 65cm. - velká koupelna s oknem. Proti dveřím je sprchový kout 90x120, uprostřed stěny je umyvadlo a u okna toaleta. Otopný žebřík je umístěn vedle dveří. - průchod ze zádveří do obytné kuchyně. - spotřebiče v kuchyňské lince - vlevo: sporák, myčka a dřez, vpravo samostatně stojící tři vysoké skříně a v nich: lednice, mikrovlnka a pod ní trouba a spižní skříň. Vedle francouzských posuvných dveří na terasu je umístěna televize. - dveře do dalšího pokoje jsou umístěny až u obvodové zdi. Vhodné by byly posuvné dveře. - vedle kuchyně je samostatná pracovna (pokoj pro hosty), v budoucnu ložnice. V tomto pokoji je na místě původního okna nové francouzské okno s posuvnými dveřmi na terasu. - na toaletě je nové, stejné okno jako ve 3np. - plocha terasy bude doplněna až ke garáži. Nové dveře do garáže jsou v místě stávajícího okna na východní straně. Stávající dveře k terase budou zazděny. Na místě stávajících luxfer na jižní straně bude pevně zasklené okno. Zbylé luxferové okno na východní straně bude zazděno. - nově dozdívané konstrukce jsou značeny růžově.

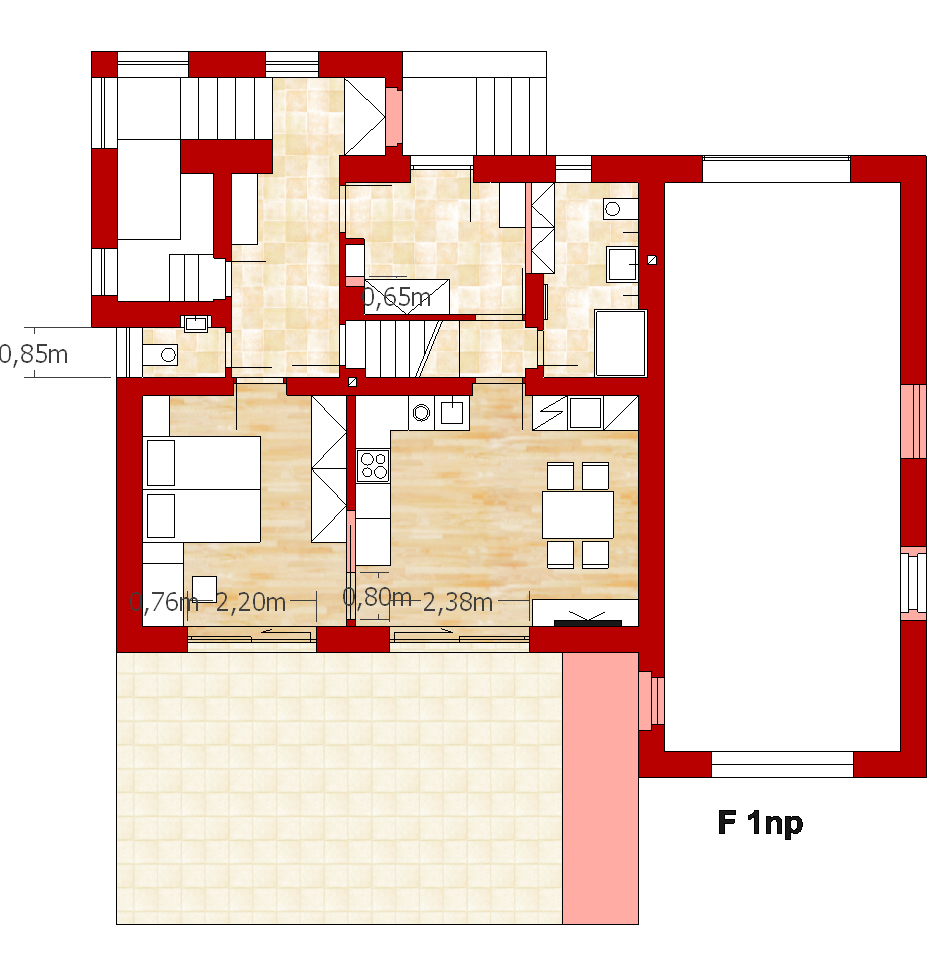

3 1 NP - výsledná varianta F - M 1:100 - rozměry - nové vstupní dveře do nového zádveří jsou v místě stávajícího okna. Původní dveře jsou zazděny a na jejich místě je vestavěná šatní skříň. - ve vstupní chodbě bude rovněž umístěna šatní skříň. Stávající výklenek vedle skříně dozdít na cca 65cm. - velká koupelna s oknem. Proti dveřím je sprchový kout 90x120, uprostřed stěny je umyvadlo a u okna toaleta. Otopný žebřík je umístěn vedle dveří. - průchod ze zádveří do obytné kuchyně. - spotřebiče v kuchyňské lince - vlevo: sporák, myčka a dřez, vpravo samostatně stojící tři vysoké skříně a v nich: lednice, mikrovlnka a pod ní trouba a spižní skříň. Vedle francouzských posuvných dveří na terasu je umístěna televize. - dveře do dalšího pokoje jsou umístěny až u obvodové zdi. Vhodné by byly posuvné dveře. - vedle kuchyně je samostatná pracovna (pokoj pro hosty), v budoucnu ložnice. V tomto pokoji je na místě původního okna nové francouzské okno s posuvnými dveřmi na terasu. - na toaletě je nové, stejné okno jako ve 3np. - plocha terasy bude doplněna až ke garáži. Nové dveře do garáže jsou v místě stávajícího okna na východní straně. Stávající dveře k terase budou zazděny. Na místě stávajících luxfer na jižní straně bude pevně zasklené okno. Zbylé luxferové okno na východní straně bude zazděno. - nově dozdívané konstrukce jsou značeny růžově.

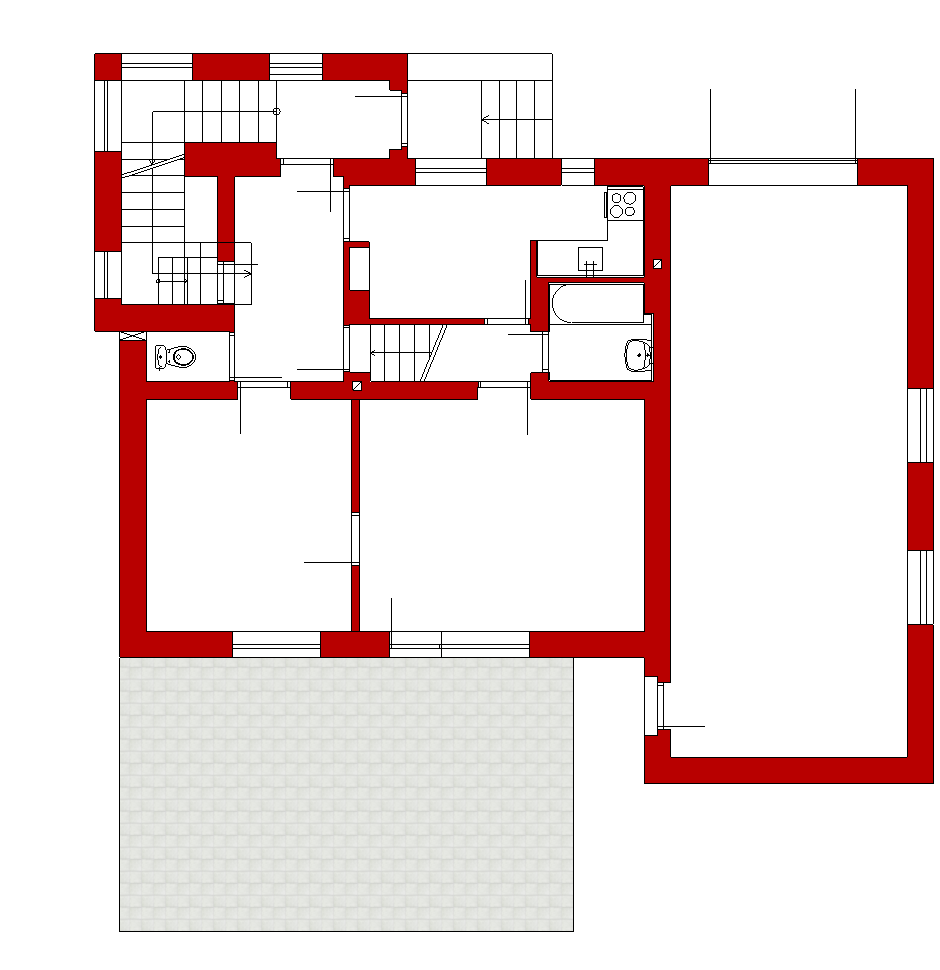

4 1 NP - současný stav - M 1:100

5 2 NP - výsledná varianta F - M 1:100 - za vstupními dveřmi, v chodbě bytu, jsou vestavěné dvě šatní skříně. - z chodby je prosklenými posuvnými dveřmi přístupný společný obytný prostor, t.j. obývací pokoj s novým krbem a jídelna s kuchyňským koutem. Ten je situován na místě původní toalety, která je přesunuta ke koupelně. V obvodové stěně, na západní straně domu, je nové dvoukřídlé okno, stejné a stejně umístěné jako okno nad ním, jen s vyšším parapetem (115 cm). V obývací části pokoje je francouzské okno s posuvnými dveřmi, stejně jako u jídelního stolu. Obě jsou dělena na polovinu. Původní malé okno na toaletu bude zazděno. - nová toaleta je na místě nynější koupelny. Splachovací nádržka je vestavěna do stávající nosné zdi. Nová příčka začíná zároveň s oknem. - nová koupelna je v místě původní kuchyně. Okno je částečně zazděno a je stejné jako na toaletě. Vpravo vedle dveří je vestavěná vana s odkládacími plochami na obou koncích. Za dveřmi bude sprchovací zástěna. Na levé straně koupelny je umyvadlo a koupelnová skříňka. Vedle okna je umístěn otopný žebřík. - v dětských pokojích a v ložnici jsou parapety snížené na 40 cm. Dvoukřídlá okna jsou doplněna pozinkovaným zábradlím. - místo dřevěné terasy je nová pozinkovaná konstrukce. - nově dozdívané konstrukce jsou značeny růžově.

6 2 NP - výsledná varianta F - M 1:100 - rozměry - za vstupními dveřmi, v chodbě bytu, jsou vestavěné dvě šatní skříně. - z chodby je prosklenými posuvnými dveřmi přístupný společný obytný prostor, t.j. obývací pokoj s novým krbem a jídelna s kuchyňským koutem. Ten je situován na místě původní toalety, která je přesunuta ke koupelně. V obvodové stěně, na západní straně domu, je nové dvoukřídlé okno, stejné a stejně umístěné jako okno nad ním, jen s vyšším parapetem (115 cm). V obývací části pokoje je francouzské okno s posuvnými dveřmi, stejně jako u jídelního stolu. Obě jsou dělena na polovinu. Původní malé okno na toaletu bude zazděno. - nová toaleta je na místě nynější koupelny. Splachovací nádržka je vestavěna do stávající nosné zdi. Nová příčka začíná zároveň s oknem. - nová koupelna je v místě původní kuchyně. Okno je částečně zazděno a je stejné jako na toaletě. Vpravo vedle dveří je vestavěná vana s odkládacími plochami na obou koncích. Za dveřmi bude sprchovací zástěna. Na levé straně koupelny bude umyvadlo a koupelnová skříňka. Vedle okna je umístěn otopný žebřík. - v dětských pokojích a v ložnici jsou parapety snížené na 40 cm. Dvoukřídlá okna jsou doplněna pozinkovaným zábradlím. - místo dřevěné terasy je nová pozinkovaná konstrukce. - nově dozdívané konstrukce jsou značeny růžově.

8 3 NP - výsledná varianta F - M 1:100 - otevřená chodba s novým (mlynářským) schodištěm do podkroví. Nástup na něj je u dveří do koupelny. V chodbě u okna je vestavěná skříň se sušičkou a úklidovými prostředky. Na straně schodišťové chodby je vestavěná šatní skříň. - v koupelně, proti vstupním dveřím, je umyvadlo (na střed niky). Vpravo je vana a u ní, na místě původních dveří do OP, je odkládací nika. Sloupek mezi nikami je nutno dozdít tak, aby se na něj vešel otopný žebřík. Za dveřmi je pračka a závěsná koupelnová skříňka. Dveře by měly být co nejvíce u okna. - průchod do obytné kuchyně může být bez dveří nebo s posuvnými prosklenými či skleněnými dveřmi. - spotřebiče v kuchyňské lince (shora): lednice, dřez s odkládací plochou, myčka a sporák s troubou. U dveří do koupelny jsou dvě vysoké skříně. Jídelní stůl (180x90) je umístěn u kuchyňského ostrůvku. - ložnice zůstává takřka bez úprav. Jsou pouze posunuty dveře a příčka s dveřmi na toaletu. - schodiště do podkroví z obývacího pokoje bude zrušeno. Na jeho místě bude pracovní kout. - nově dozdívané konstrukce jsou značeny růžově.

9 3 NP - výsledná varianta F - M 1:100 - rozměry - otevřená chodba s novým (mlynářským) schodištěm do podkroví. Nástup na něj je u dveří do koupelny. V chodbě u okna je vestavěná skříň se sušičkou a úklidovými prostředky. Na straně schodišťové chodby je vestavěná šatní skříň. - v koupelně, proti vstupním dveřím, je umyvadlo (na střed niky). Vpravo je vana a u ní, na místě původních dveří do OP, je odkládací nika. Sloupek mezi nikami je nutno dozdít tak, aby se na něj vešel otopný žebřík. Za dveřmi je pračka a závěsná koupelnová skříňka. Dveře by měly být co nejvíce u okna. - průchod do obytné kuchyně může být bez dveří nebo s posuvnými prosklenými či skleněnými dveřmi. - spotřebiče v kuchyňské lince (shora): lednice, dřez s odkládací plochou, myčka a sporák s troubou. U dveří do koupelny jsou dvě vysoké skříně. Jídelní stůl (180x90) je umístěn u kuchyňského ostrůvku. - ložnice zůstává takřka bez úprav. Jsou pouze posunuty dveře a příčka s dveřmi na toaletu. - schodiště do podkroví z obývacího pokoje bude zrušeno. Na jeho místě bude pracovní kout. - nově dozdívané konstrukce jsou značeny růžově.

11 4 NP - výsledná varianta D - M 1:100 - do podkroví je nové mlynářské schodiště z chodby 3np. - podkroví zůstane prozatím zachováno v současném stavu. - sauna je na stávajícím místě, pouze okno bude sladěno s ostatními pod sebou. - samostatný pokoj na východní straně bude mít větší okno do štítu (70x125). - nově dozdívané konstrukce jsou značeny růžově.

12 4 NP - výsledná varianta D - M 1:100 - rozměry - do podkroví je nové mlynářské schodiště z chodby 3np. - podkroví zůstane prozatím zachováno v současném stavu. - sauna je na stávajícím místě, pouze okno bude sladěno s ostatními pod sebou. - samostatný pokoj na východní straně bude mít větší okno do štítu (70x125). - nově dozdívané konstrukce jsou značeny růžově.

14 POHLED JIŽNÍ - ZAHRADNÍ - M 1:120 - veškeré dřevěné obklady na fasádě jsou odstraněny. - nová střešní krytina bude mít tmavě šedý odstín. - ke stávající terase v patře je navrženo rozšíření z tahokovu (podlaha-rošt) na pozink. konstrukci. Veškeré zábradlí bude rovněž pozinkované. - terasa v přízemí je doplněna až k šedé hraně domu a dveře z garáže jsou přesunuty na protilehlou stranu na místo okna.

15 POHLED SEVERNÍ - VSTUPNÍ - M 1:120 - nové prosklené vstupní dveře a nové zábradlí (pozink). - protažená markýza (může být i plechová konstrukce).

16 POHLED ZÁPADNÍ - M 1:120 - veškeré dřevěné obklady na fasádě budou odstraněny. - pás luxfer bude v celé šířce a výšce nahrazen fixními a otevíravými okny.

17 POHLED VÝCHODNÍ - M 1:120 - veškeré dřevěné obklady na fasádě budou odstraněny. - původní dřevěná terasa je nahrazena novou pozink. konstrukcí včetně všech zábradlí. - terasa v přízemí je doplněna až k šedé hraně domu a dveře z garáže jsou přesunuty na protilehlou stranu. - okna ve 2.np mají snížený parapet (40cm) a jsou doplněna zábradlím (pozink).

18 NÁVRH DISPOZIC A FASÁDY - RD PRAHA - KUNRATICE PERSPEKTIVA - ZAHRADA - ZÁPAD
