ul. Levá Jakub Hendrych / Jan Hendrych studie půdního bytu Praha 4 - Podolí

Rozměr: px

Začít zobrazení ze stránky:

Download "ul. Levá Jakub Hendrych / Jan Hendrych studie půdního bytu Praha 4 - Podolí 05.2010 1"

Viktor Tábor
před 8 lety
Počet zobrazení:

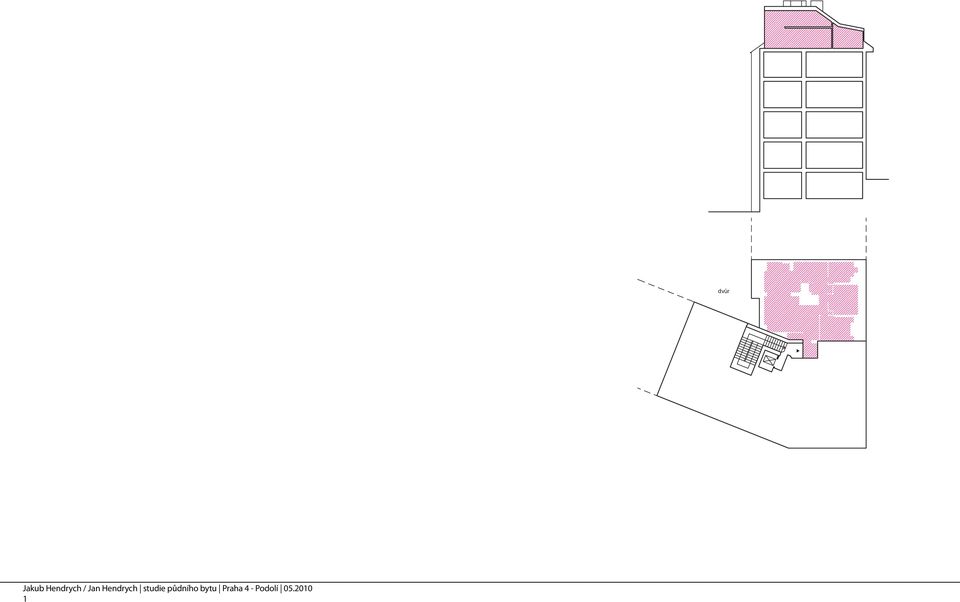

1 ul. Výchozí dv r ul. Levá 1

2 E F A B C D E F kuch. + jídelní prostor 20,7m obytný prostor 26,2m sport. kout 4,3m koupelna + wc 5,8m ložnice 11,8m ložnice 10,6m A' B' C' D' A B C D úložný prostor se zásobníkem TUV a plyn. kotlem galerie 20,2m m m A' B' C' D' WC 1,6m ± 0,000 = 217,00 p edsí 3,5m výtah p dorys hlavní úrovn ±0,000 = +217,00 m.n.m. E' F' p dorys galerie +2,460 E' F' obývací prostor galerie m jídelní prostor ložnice ložnice ez BB' ez CC' 2 půdorysy / řezy navrhovaný stav M 1:100

3 p dní prostor dv r sv tlík výtah p dorys st echy p dorys hlavní úrovn ±0,000 = +217,00 m.n.m. dv r p dní prostor ul. Levá 3 půdorysy / řezy stávající stav/bourací práce M 1:100

úrovn ±0,000 = +217,00 m.n.m. dv r 1.05 1.

4 4 zákres / pohled navrhovaný stav M 1:100

5 5 vizualizace obytné části

6 6 vizualizace

7 7 model

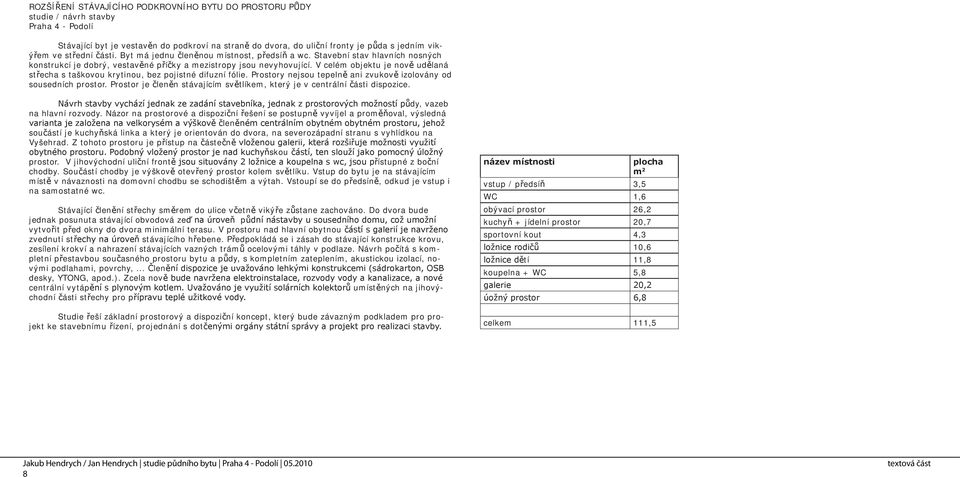

8 ROZŠÍŘENÍ STÁVAJÍCÍHO PODKROVNÍHO BYTU DO PROSTORU PŮDY studie / návrh stavby Praha 4 - Podolí Stávající byt je vestavěn do podkroví na straně do dvora, do uliční fronty je půda s jedním vikýřem ve střední části. Byt má jednu členěnou místnost, předsíň a wc. Stavební stav hlavních nosných konstrukcí je dobrý, vestavěné příčky a mezistropy jsou nevyhovující. V celém objektu je nově udělaná střecha s taškovou krytinou, bez pojistné difuzní fólie. Prostory nejsou tepelně ani zvukově izolovány od sousedních prostor. Prostor je členěn stávajícím světlíkem, který je v centrální části dispozice. Návrh stavby vychází jednak ze zadání stavebníka, jednak z prostorových možností půdy, vazeb na hlavní rozvody. Názor na prostorové a dispoziční řešení se postupně vyvíjel a proměňoval, výsledná varianta je založena na velkorysém a výškově členěném centrálním obytném obytném prostoru, jehož součástí je kuchyňská linka a který je orientován do dvora, na severozápadní stranu s vyhlídkou na Vyšehrad. Z tohoto prostoru je přístup na částečně vloženou galerii, která rozšiřuje možnosti využití obytného prostoru. Podobný vložený prostor je nad kuchyňskou částí, ten slouží jako pomocný úložný prostor. V jihovýchodní uliční frontě jsou situovány 2 ložnice a koupelna s wc, jsou přístupné z boční chodby. Součástí chodby je výškově otevřený prostor kolem světlíku. Vstup do bytu je na stávajícím místě v návaznosti na domovní chodbu se schodištěm a výtah. Vstoupí se do předsíně, odkud je vstup i na samostatné wc. Stávající členění střechy směrem do ulice včetně vikýře zůstane zachováno. Do dvora bude jednak posunuta stávající obvodová zeď na úroveň půdní nástavby u sousedního domu, což umožní vytvořit před okny do dvora minimální terasu. V prostoru nad hlavní obytnou částí s galerií je navrženo zvednutí střechy na úroveň stávajícího hřebene. Předpokládá se i zásah do stávající konstrukce krovu, zesílení krokví a nahrazení stávajících vazných trámů ocelovými táhly v podlaze. Návrh počítá s kompletní přestavbou současného prostoru bytu a půdy, s kompletním zateplením, akustickou izolací, novými podlahami, povrchy,... Členění dispozice je uvažováno lehkými konstrukcemi (sádrokarton, OSB desky, YTONG, apod.). Zcela nově bude navržena elektroinstalace, rozvody vody a kanalizace, a nové centrální vytápění s plynovým kotlem. Uvažováno je využití solárních kolektorů umístěných na jihovýchodní části střechy pro přípravu teplé užitkové vody. Studie řeší základní prostorový a dispoziční koncept, který bude závazným podkladem pro projekt ke stavebnímu řízení, projednání s dotčenými orgány státní správy a projekt pro realizaci stavby. název místnosti plocha m 2 vstup / předsíň 3,5 WC 1,6 obývací prostor 26,2 kuchyň + jídelní prostor 20,7 sportovní kout 4,3 ložnice rodičů 10,6 ložnice dětí 11,8 koupelna + WC 5,8 galerie 20,2 úožný prostor 6,8 celkem 111,5 8 textová část

V celém objektu je nově udělaná střecha s taškovou krytinou, bez pojistné difuzní fólie. Prostory nejsou tepelně ani zvukově izolovány od sousedních prostor.
