1 Ing. arch. K. Švaříček, Jarmila Prosseková Ing. arch. K. Švaříček, Jarmila Prosseková Ing. arch. K. Švaříček, Jarmila Prosseková

2 OBSAH A., B. PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA C.1 SITUACE ŠIRŠÍCH VZTAHŮ C. CELKOVÝ SITUAČNÍ VÝKRES STAVBY C.3 KOORDINAČNÍ SITUACE D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ D.1.1.b.1 PŮDORYS 1. NP D.1.1.b. PŮDORYS. NP D.1.1.b.3 ŘEZ D.1.1.b.4 POHLED JIŽNÍ D.1.1.b.5 POHLED VÝCHODNÍ D.1.1.b.6 POHLED SEVERNÍ D.1.1.b.7 POHLED ZÁPADNÍ D.1.1.b.8 VÝPIS SKLADEB D.1.1.b.9 POHLED NA STŘECHU D.1.1.b.10 PŮDORYS ZÁKLADŮ D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ E. DOKLADOVÁ ČÁST OBSAH A., B. PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA C.1 SITUACE ŠIRŠÍCH VZTAHŮ C. CELKOVÝ SITUAČNÍ VÝKRES STAVBY C.3 KOORDINAČNÍ SITUACE D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ D.1.1.b.1 PŮDORYS 1. NP D.1.1.b. PŮDORYS. NP D.1.1.b.3 ŘEZ D.1.1.b.4 POHLED JIŽNÍ D.1.1.b.5 POHLED VÝCHODNÍ D.1.1.b.6 POHLED SEVERNÍ D.1.1.b.7 POHLED ZÁPADNÍ D.1.1.b.8 VÝPIS SKLADEB D.1.1.b.9 POHLED NA STŘECHU D.1.1.b.10 PŮDORYS ZÁKLADŮ D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ E. DOKLADOVÁ ČÁST OBSAH A., B. PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA C.1 SITUACE ŠIRŠÍCH VZTAHŮ C. CELKOVÝ SITUAČNÍ VÝKRES STAVBY C.3 KOORDINAČNÍ SITUACE D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ D.1.1.b.1 PŮDORYS 1. NP D.1.1.b. PŮDORYS. NP D.1.1.b.3 ŘEZ D.1.1.b.4 POHLED JIŽNÍ D.1.1.b.5 POHLED VÝCHODNÍ D.1.1.b.6 POHLED SEVERNÍ D.1.1.b.7 POHLED ZÁPADNÍ D.1.1.b.8 VÝPIS SKLADEB D.1.1.b.9 POHLED NA STŘECHU D.1.1.b.10 PŮDORYS ZÁKLADŮ D.1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ E. DOKLADOVÁ ČÁST

3 souhrnná Ing. arch. K. Švaříček PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA 13 A., B.

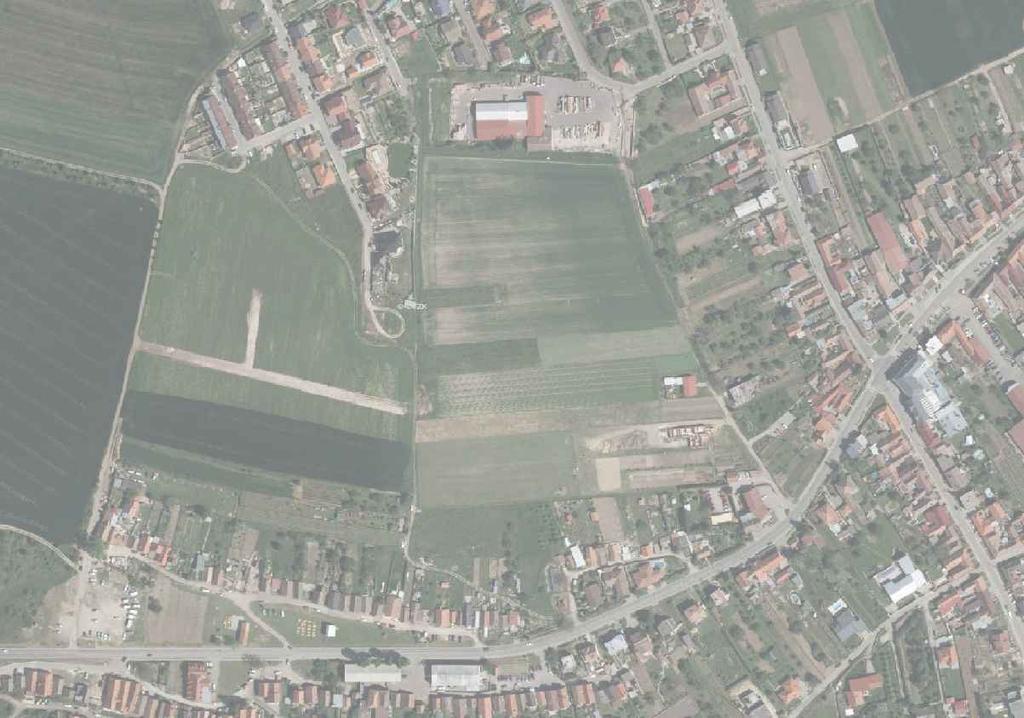

4 HRANICE DOTČENÉHO ÚZEMÍ POZEMEK INVESTORA ŘEŠ. OBJEKT - RODINNÝ DŮM souhrnná SITUACE ŠIRŠÍCH VZTAHŮ 1:000 C.1

5 POZEMEK INVESTORA ŘEŠ. OBJEKT - RODINNÝ DŮM HRANICE DOTČENÉHO ÚZEMÍ VSTUP NA POZEMEK VJEZD NA POZEMEK 4.0 souhrnná CELKOVÝ SITUAČNÍ VÝKRES STAVBY C.

6 LEGENDA NAVRHOVANÁ OKOLNÍ ZÁSTAVBA RD ŘEŠENÝ OBJEKT HRANICE ŘEŠENÉHO ÚZEMÍ ZPEVNĚNÉ PLOCHY VODOVODNÍ POTRUBÍ (PE DN 5) / VODOMĚRNÁ ŠACHTA POTRUBÍ SPLAŠKOVÉ KANALIZACE (PVC DN 150) POTRUBÍ DEŠŤOVÉ KANALIZACE (PVC DN 15) / VSAKOVACÍ BLOK PLYNOVODNÍ POTRUBÍ (IPE 3) / SKŘÍŇ HUP KABEL NN (CYKY 5x10) / POJISTKOVÁ A ELEKTROMĚRNÁ SKŘÍŇ souhrnná KOORDINAČNÍ SITUACE C.3

7 A nábytková příčka s posuvnými dveřmi -0,150-0,040 plyn. kotel nábytková příčka s otevíravými dveřmi pračka sušička komín na tuhá paliva zděná příčka založená na rameni schodiště krbová kamna ±0,000 led ,00 NAVAZUJÍCÍ GARÁŽ SOUSEDNÍHO DOMU -0,150 ±0,000-0,150 ±0,000 ZÁHON 1.07 A -0,040 ocel. pergola s lankovou treláží pro popínavou zeleň - žár. zinkováno Legenda místností a úprav povrchů - 1. NP Označení na výkresu Účel místnosti Předsíň Obyt. prostor + kk Ložnice Komora Koupelna s WC Garáž Plocha [m ] Podlaha Stěny Strop Poznámka Vinyl Vinyl Vinyl Vinyl Keramická dlažba Stroj. hlaz. beton Keramický obklad 1.07 Terasa 1.0 Terasová prkna - - Vinylový sokl v=60 mm Vinyl. sokl v=60 mm Keram obklad za kk v=750(80) mm Vinylový sokl v=60 mm Vinylový sokl v=60 mm Keram. obklad v=550 mm Keramický sokl v=60 mm LEGENDA MATERIÁLŮ NOSNÉ KERAMICKÉ TVÁRNICE - tl. zdiva 300 mm KERAMICKÉ PŘÍČKOVKY - tl. zdiva 115 mm, oboustranně omítané TEPELNÁ IZOLACE - EPS PŮDORYS 1. NP D.1.1.b.1

8 A Legenda místností a úprav povrchů -. NP Označení na výkresu Účel místnosti Plocha [m ] Podlaha Stěny Strop Poznámka.0 komín na tuhá paliva,950 zábradlí -nábytková skříň v 900 mm Chodba a schodiště 19.0 Koupelna s WC Pokoj Pokoj Pokoj Vinyl Podhled SDK Vinylový sokl v=60 mm Keramická dlažba Keramický obklad Podhled SDK Keram. obklad v=550 mm Vinyl Podhled SDK Vinyl Vinyl Podhled SDK Podhled SDK Vinylový sokl v=60 mm Vinylový sokl v=60 mm Vinylový sokl v=60 mm LEGENDA MATERIÁLŮ NOSNÉ KERAMICKÉ TVÁRNICE - tl. zdiva 300 mm KERAMICKÉ PŘÍČKOVKY - tl. zdiva 115 mm, oboustranně omítané TEPELNÁ IZOLACE - EPS A PŮDORYS. NP D.1.1.b.

9 +7,460 průběžný systémový odvětrávací hřeben keramický skládaný komín na tuhá paliva průběžná větrací spára kryta proti zalétávaní hmyzu a ptactva plastovou mřížkou +5,850 LEGENDA MATERIÁLŮ NOSNÉ KERAMICKÉ TVÁRNICE - tl. zdiva 300 mm bet. věnec v = 150 mm +5,450 průběžná větrací spára kryta proti zalétávaní hmyzu a ptactva plastovou mřížkou PROSTÝ BETON ŽELEZOBETON KERAMICKÉ PŘÍČKOVKY - tl. zdiva 115 mm, oboustranně omítané venkovní žaluzie TEPELNÁ IZOLACE - EPS TEPELNÁ IZOLACE - NENASÁKAVÉ EPS TEPELNÁ IZOLACE - MINERÁLNÍ VATA ŠTĚRKOVÝ HUTNĚNÝ NÁSYP ZÁSYP PŮVODNÍ ZEMINOU +,900 HYDROIZOLACE +,570 ocel. pergola s lankovou treláží - žár. zinkováno -0,150 ±0,000 ±0,000-1,150 základové pasy z prolévaných betonových tvárnic (šířka základových pasů bude upřesněna na základě vyhodnocení únosnosti zeminy zpracovaného během provádění výkopových prací) ŘEZ A-A D.1.1.b.3

10 +8,150 +7,460 +5,850 +,70 +,950-0,150 ±0,000-0,150 fix ±0,000 oplocení v. 100 mm -0,040 NAVAZUJÍCÍ GARÁŽ SOUSEDNÍHO DOMU LEGENDA omítka - barva bílá omítka - barva světle olivově žlutá střešní krytina skládaná - barva režná červená okno plastové - dekor zlatý dub klempířské prvky - lakovaný plech, barva šedá markýza nad vchodem, omítka / lak. plech, barva šedá ocel. pergola nad terasou, žár. zinkováno vchodové dveře - dekor zlatý dub sekční garážové vrata - dekor zlatý dub Veškeré barvy a dekory budou upřesněny dle AD dle nabídky dodavatele stavby. POHLED JIŽNÍ D.1.1.b.4

11 +8,150 +7,460 +5,850 +,70 +,950 NAVAZUJÍCÍ GARÁŽ SOUSEDNÍHO DOMU ±0,000-0,040 LEGENDA omítka - barva bílá omítka - barva světle olivově žlutá střešní krytina skládaná - barva režná červená okno plastové - dekor zlatý dub klempířské prvky - lakovaný plech, barva šedá markýza nad vchodem, omítka / lak. plech, barva šedá ocel. pergola nad terasou, žár. zinkováno vchodové dveře - dekor zlatý dub sekční garážové vrata - dekor zlatý dub Veškeré barvy a dekory budou upřesněny dle AD dle nabídky dodavatele stavby. POHLED VÝCHODNÍ D.1.1.b.5

12 +8,150 +7,460 +5,850 +,950 +,900 NAVAZUJÍCÍ GARÁŽ SOUSEDNÍHO DOMU -0,040 ±0,000-0,150 LEGENDA omítka - barva bílá omítka - barva světle olivově žlutá střešní krytina skládaná - barva režná červená okno plastové - dekor zlatý dub klempířské prvky - lakovaný plech, barva šedá markýza nad vchodem, omítka / lak. plech, barva šedá ocel. pergola nad terasou, žár. zinkováno vchodové dveře - dekor zlatý dub sekční garážové vrata - dekor zlatý dub Veškeré barvy a dekory budou upřesněny dle AD dle nabídky dodavatele stavby. POHLED SEVERNÍ D.1.1.b.6

13 +8,150 +7,460 +5,850 +,70-0,150 ±0,000 LEGENDA omítka - barva bílá omítka - barva světle olivově žlutá střešní krytina skládaná - barva režná červená okno plastové - dekor zlatý dub klempířské prvky - lakovaný plech, barva šedá markýza nad vchodem, omítka / lak. plech, barva šedá ocel. pergola nad terasou, žár. zinkováno vchodové dveře - dekor zlatý dub sekční garážové vrata - dekor zlatý dub Veškeré barvy a dekory budou upřesněny dle AD dle nabídky dodavatele stavby. POHLED ZÁPADNÍ D.1.1.b.7

14 VÝPIS SKLADEB D.1.1.b.8

15 dešťový svod DN 100 dešťový žlab DN ,850 A 0,5% 5% +,950 +, ,150 komín na tuhá paliva,5% 5 +7,460 +,690,5%,5% střešní vpust +,950 5% NAVAZUJÍCÍ GARÁŽ SOUSEDNÍHO DOMU,5% dešťový svod DN 100 dešťový žlab DN 160 0,5% +5,850 +,70,5% 5% +,750 ocel. pergola s lankovou treláží pro popínavou zeleň - žár. zinkováno přístřešek vstup 0,5% 5% +,950 A POHLED NA STŘECHU D.1.1.b.9

16 A -0,830-1,150 schodiště -0,730 komín -0,730-0,830-1,150-0,830-1,150-0,830-1,150-0,830-1,150-0,830-1,150 HH -0,180 DH tl. 150 mm HH -0,30 DH tl. 100 mm NAVAZUJÍCÍ GARÁŽ SOUSEDNÍHO DOMU -0,830-1,150 A pozn.: Dimenze základů budou upřesněny před zahájením stavebních prací na základě posouzení únosnosti zeminy v místě stavby. PŮDORYS ZÁKLADŮ D.1.1.b.10
