1 C H É M A KATALOG PRODUKTŮ SPOLEČNOSTI CLITECH Z A P O J E N Í Odborník na poskytování integrovaných řešení chlazení a topení v budovách

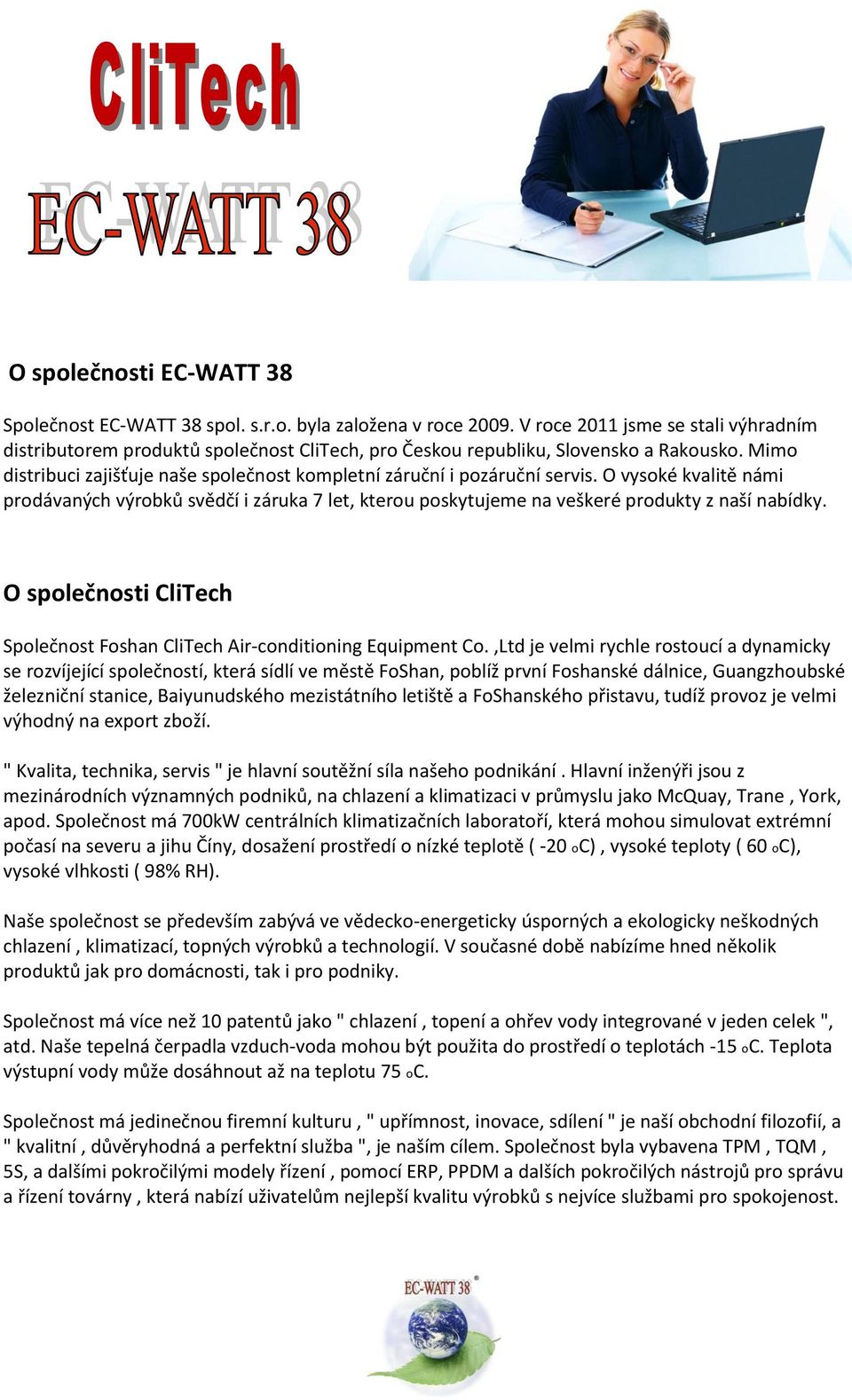

2 O společnosti EC-WATT 38 Společnost EC-WATT 38 spol. s.r.o. byla založena v roce V roce 2011 jsme se stali výhradním distributorem produktů společnost CliTech, pro Českou republiku, Slovensko a Rakousko. Mimo distribuci zajišťuje naše společnost kompletní záruční i pozáruční servis. O vysoké kvalitě námi prodávaných výrobků svědčí i záruka 7 let, kterou poskytujeme na veškeré produkty z naší nabídky. O společnosti CliTech Společnost Foshan CliTech Air-conditioning Equipment Co.,Ltd je velmi rychle rostoucí a dynamicky se rozvíjející společností, která sídlí ve městě FoShan, poblíž první Foshanské dálnice, Guangzhoubské železniční stanice, Baiyunudského mezistátního letiště a FoShanského přistavu, tudíž provoz je velmi výhodný na export zboží. " Kvalita, technika, servis " je hlavní soutěžní síla našeho podnikání. Hlavní inženýři jsou z mezinárodních významných podniků, na chlazení a klimatizaci v průmyslu jako McQuay, Trane, York, apod. Společnost má 700kW centrálních klimatizačních laboratoří, která mohou simulovat extrémní počasí na severu a jihu Číny, dosažení prostředí o nízké teplotě ( -20 oc), vysoké teploty ( 60 oc), vysoké vlhkosti ( 98% RH). Naše společnost se především zabývá ve vědecko-energeticky úsporných a ekologicky neškodných chlazení, klimatizací, topných výrobků a technologií. V současné době nabízíme hned několik produktů jak pro domácnosti, tak i pro podniky. Společnost má více než 10 patentů jako " chlazení, topení a ohřev vody integrované v jeden celek ", atd. Naše tepelná čerpadla vzduch-voda mohou být použita do prostředí o teplotách -15 oc. Teplota výstupní vody může dosáhnout až na teplotu 75 oc. Společnost má jedinečnou firemní kulturu, " upřímnost, inovace, sdílení " je naší obchodní filozofií, a " kvalitní, důvěryhodná a perfektní služba ", je naším cílem. Společnost byla vybavena TPM, TQM, 5S, a dalšími pokročilými modely řízení, pomocí ERP, PPDM a dalších pokročilých nástrojů pro správu a řízení továrny, která nabízí uživatelům nejlepší kvalitu výrobků s nejvíce službami pro spokojenost.

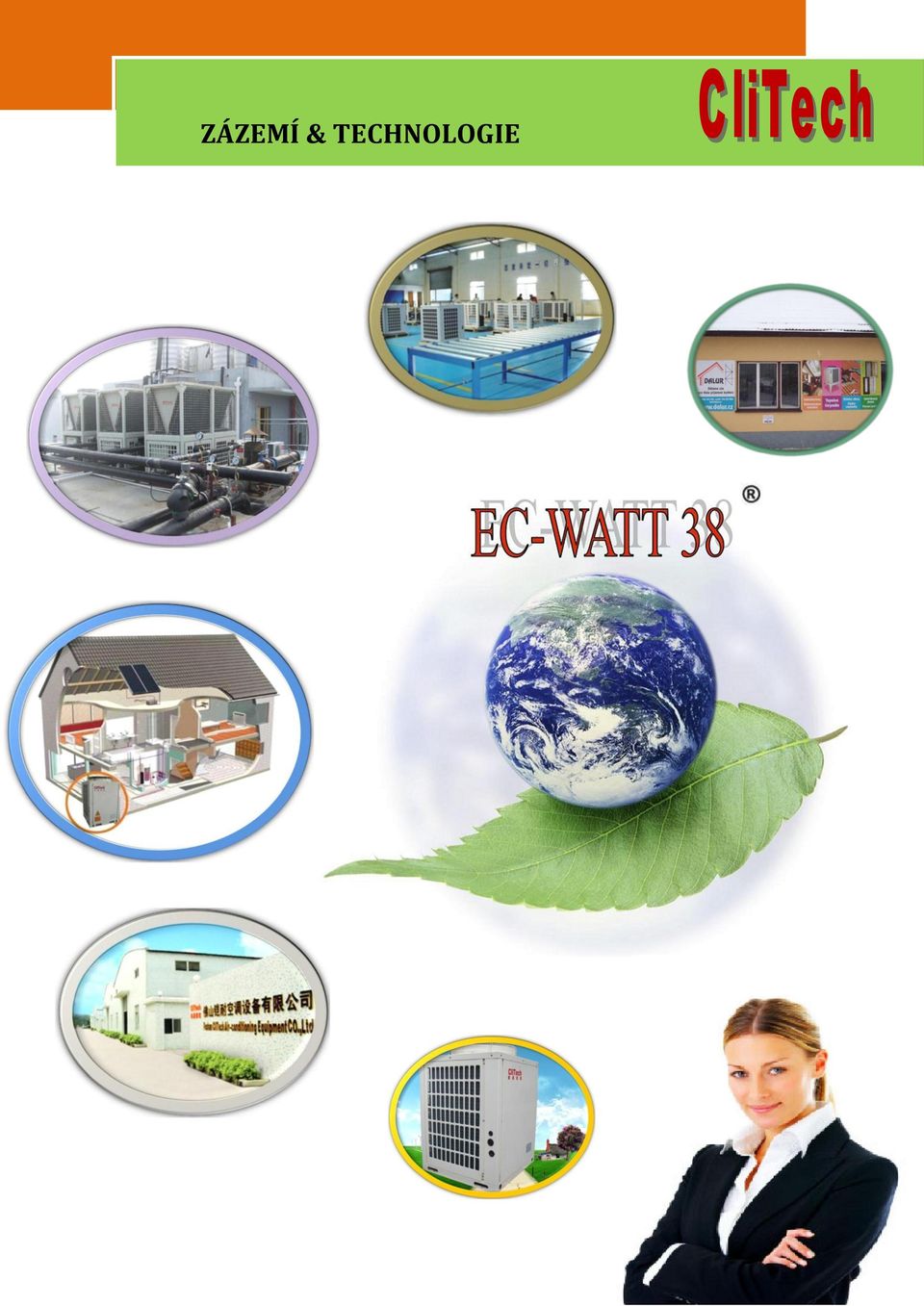

3 ZÁZEMÍ & TECHNOLOGIE

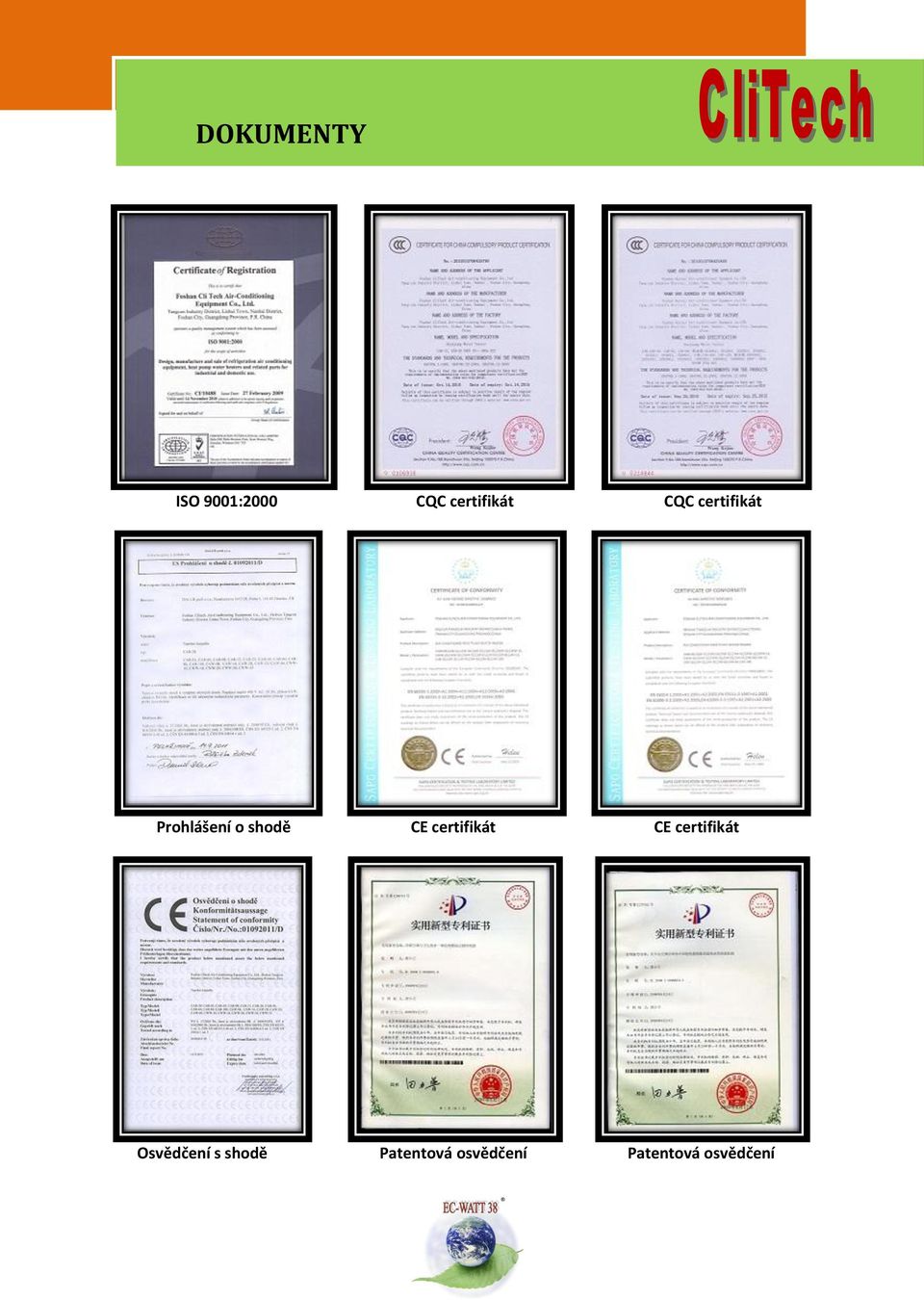

4 DOKUMENTY ISO 9001:2000 CQC certifikát CQC certifikát Prohlášení o shodě CE certifikát CE certifikát Osvědčení s shodě Patentová osvědčení Patentová osvědčení

5 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (CAR-FB SÉRIE) *Rozdělená úprava s jednou venkovní jednotkou a jednou vnitřní jednotkou. * Rám a vnější panely vyrobené z polyesterové práškové pozinkované oceli. *Extrémně kompaktní konstrukce, snadno demontovatelné pro přístup. * Vysoká účinnost kompresoru s chladivem R410A. * Klapka pro zpětný chod. * Inteligentní regulátor a seřízení mikroprocesorem s možností dálkového ovládání. * Pečlivé ochranné funkce, jako jsou: vysoký tlak, nízký tlak, přehřátí, atd. * Funkce automatického odtávání, odmrazování. * Regulační expanzní ventil. * Každá jednotka je před expedicí 2x zkoušena v testovacím provozu. Vlastnosti Provozní podmínky Konstrukce Technické parametry TEPELNÁ ČERPADLA VZDUCH-VODA (CAR-FB SÉRIE) MODEL # CAR-03FB CAR-05FB CAR-08FB Tepelný výkon KW 3,6 4,8 7,1 BTU/h Topný příkon kw 0,89 1,18 1,72 Vstupní proud A 3,7 4,71 7,11 COP-topný faktor kw/kw 4,0 4,1 4,1 Maximální provozní proud A 6,00 7,50 11,00 Napájení V/Ph/Hz 220V/~/50Hz Hlučnost db(a) Šířka mm Rozměry Hloubka mm Výška mm Hmotnost kg Přesnost teplot 0 C +/- 1 0 C Rozsah pracovních teplot 0 C -10 ~ 43 0 C Škrtící ventil Kapilární Chladivo Typ R410A Množství kg 0,65 0,9 1,25 Kompresor Typ Rotační Množství Kus Zdroj vzduchu, Typ Žebrovaný výměník tepla výměník tepla Výkon motoru kw 0,02 0,03 0,05 Typ Odolná tlaková vodní nádrž Vstupní průměr Palce 1/2 1/2 1/2 Nádrž Výstupní průměr Palce 3/4 3/4 3/4 Max. tlak vody kpa Kapacita L 100/ /150/ /200/260/320 Obrázek produktu * Běžné podmínky ohřevu : teplota vstupního vzduchu do tepelného výměníku (čerpadla) je 20 0 C, počáteční teplota vody je 15 o C, výstupní teplota vody je 55 o C. * Výrobce testuje míru hlučnosti v laboratoři, hlučnost instalované jednotky se může lišit vzhledem k okolním podmínkám. Výrobce si vyhrazuje právo změnit technické údaje v rámci zlepšování technologie.

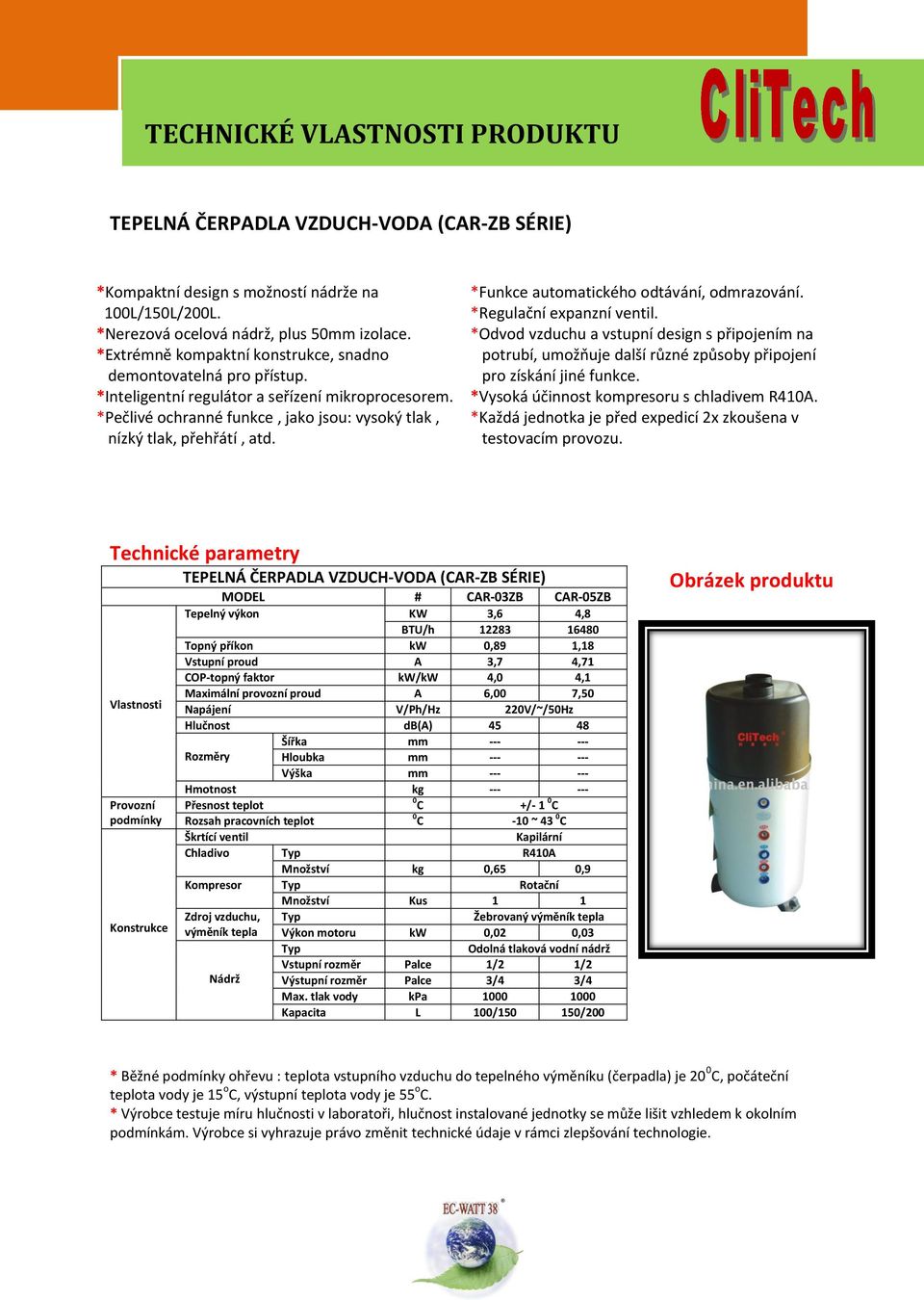

6 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (CAR-ZB SÉRIE) *Kompaktní design s možností nádrže na 100L/150L/200L. *Nerezová ocelová nádrž, plus 50mm izolace. *Extrémně kompaktní konstrukce, snadno demontovatelná pro přístup. *Inteligentní regulátor a seřízení mikroprocesorem. *Pečlivé ochranné funkce, jako jsou: vysoký tlak, nízký tlak, přehřátí, atd. *Funkce automatického odtávání, odmrazování. *Regulační expanzní ventil. *Odvod vzduchu a vstupní design s připojením na potrubí, umožňuje další různé způsoby připojení pro získání jiné funkce. *Vysoká účinnost kompresoru s chladivem R410A. *Každá jednotka je před expedicí 2x zkoušena v testovacím provozu. Technické parametry Vlastnosti Provozní podmínky Konstrukce TEPELNÁ ČERPADLA VZDUCH-VODA (CAR-ZB SÉRIE) MODEL # CAR-03ZB CAR-05ZB Tepelný výkon KW 3,6 4,8 BTU/h Topný příkon kw 0,89 1,18 Vstupní proud A 3,7 4,71 COP-topný faktor kw/kw 4,0 4,1 Maximální provozní proud A 6,00 7,50 Napájení V/Ph/Hz 220V/~/50Hz Hlučnost db(a) Šířka mm Rozměry Hloubka mm Výška mm Hmotnost kg Přesnost teplot 0 C +/- 1 0 C Rozsah pracovních teplot 0 C -10 ~ 43 0 C Škrtící ventil Kapilární Chladivo Typ R410A Množství kg 0,65 0,9 Kompresor Typ Rotační Množství Kus 1 1 Zdroj vzduchu, Typ Žebrovaný výměník tepla výměník tepla Výkon motoru kw 0,02 0,03 Typ Odolná tlaková vodní nádrž Vstupní rozměr Palce 1/2 1/2 Nádrž Výstupní rozměr Palce 3/4 3/4 Max. tlak vody kpa Kapacita L 100/ /200 Obrázek produktu * Běžné podmínky ohřevu : teplota vstupního vzduchu do tepelného výměníku (čerpadla) je 20 0 C, počáteční teplota vody je 15 o C, výstupní teplota vody je 55 o C. * Výrobce testuje míru hlučnosti v laboratoři, hlučnost instalované jednotky se může lišit vzhledem k okolním podmínkám. Výrobce si vyhrazuje právo změnit technické údaje v rámci zlepšování technologie.

7 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, TEPLÁ VODA CAR- SÉRIE) * Rám a vnější panely vyrobené z polyesterové práškové pozinkované oceli. *Extrémně kompaktní konstrukce, snadno demontovatelné pro přístup. * Vysoká účinnost kompresoru s chladivem R410A. * Regulační expanzní ventil. * Pečlivé ochranné funkce, jako jsou: vysoký tlak, nízký tlak, přehřátí, atd. * Funkce automatického odtávání, odmrazování. *Každá jednotka je před expedicí 2x zkoušena v testovacím provozu. * Inteligentní regulátor a seřízení mikroprocesorem s možností dálkového ovládání. Technické parametry TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, TEPLÁ VODA CAR- SÉRIE) MODEL # CAR-05 CAR-08 CAR-12 CAR-16 CAR-20 CAR-24 CAR-28 CAR-40 CAR-60 CAR-80 CAR-100 Tepelný výkon KW 4,83 7, , , BTU/h Dodávka teplé vody T/h 0,1 0,15 0,23 0,3 0,41 0,46 0,58 0,82 1,23 1,63 2,04 Topný příkon KW 1,15 1,7 2,34 3,4 4,1 4,68 5,9 8,2 12,2 16,2 20,5 Vstupní proud A 4,71 7,11 11,2/6 16/9 6,66 22/ ,34 19,99 26,51 33,1 COP-topný faktor 5,2 4,18 4,62 4,26 4,67 4,62 4,59 4,66 4,67 4,69 4,63 Napájení V/Ph/ 220V/~/50Hz 220V/~/50Hz 220V 380V/3N/50Hz Hz 380V/3N/50Hz 380V/3N/50Hz Hlučnost db(a) Šířka mm Rozměry Hloubka mm Výška mm Hmotnost kg Rozsah pracovních teplot 0 C -10 ~ 43 0 C Škrtící ventil Elektrické expanzní ventily/tepelné expanzní ventily Chladivo R410A Typ Rotační/šnekový Kompresor Množství Kus or2 1 1or Ochranná funkce Vestavěná ochrana proti přehřátí přístroje, ochrana sekvence, podpětí, ochrana zpoždění Zdroj Typ Žebrovaný výměník tepla vzduchu, Množství Kus výměník Typ ventilátoru Závěsný lopatkový ventilátor tepla Výkon motoru KW 0,04 0,05 0,2 0,1 0,3 0,37 0,37 0,6 1,2 1,5 1,5 Typ Výkonná trubice do trubky výměníku Výměník tepla, teplé vody Průtok vody m 3 /h 0,84 1,22 1,86 2,44 3,27 3,72 4,66 6,53 9,81 13,07 16,3 Tlak vody kpa Rozměr potrubí Palce 3/4 3/4 3/ /4 1-1/2 2 2 Max. tlak vody kpa * Běžné podmínky ohřevu : teplota vstupního vzduchu do tepelného výměníku (čerpadla) je 20 0 C, počáteční teplota vody je 15 o C, výstupní teplota vody je 55 o C. * Výrobce testuje míru hlučnosti v laboratoři, hlučnost instalované jednotky se může lišit vzhledem k okolním podmínkám. Výrobce si vyhrazuje právo změnit technické údaje v rámci zlepšování technologie. Obrázek produktu

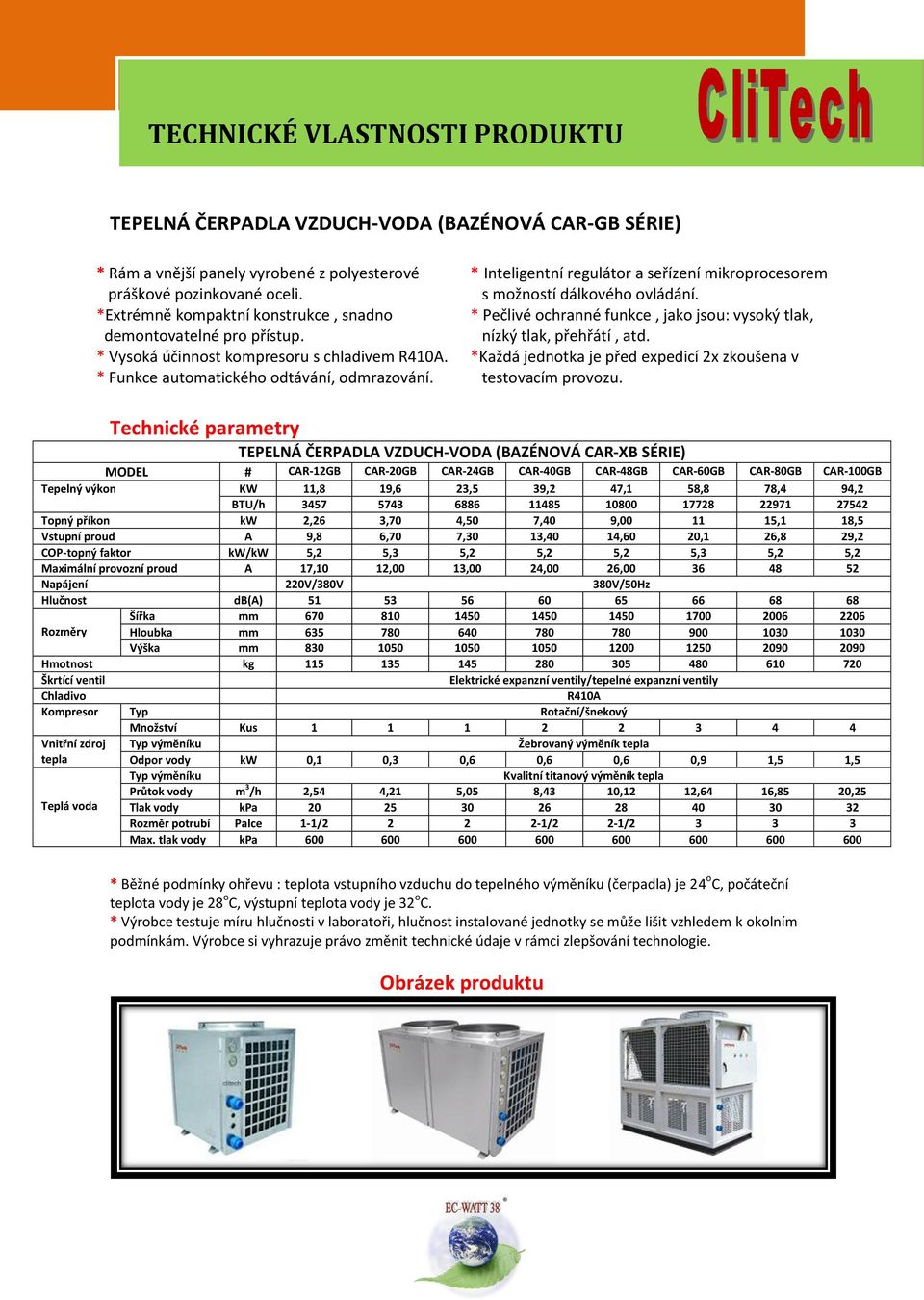

8 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (BAZÉNOVÁ CAR-GB SÉRIE) * Rám a vnější panely vyrobené z polyesterové práškové pozinkované oceli. *Extrémně kompaktní konstrukce, snadno demontovatelné pro přístup. * Vysoká účinnost kompresoru s chladivem R410A. * Funkce automatického odtávání, odmrazování. * Inteligentní regulátor a seřízení mikroprocesorem s možností dálkového ovládání. * Pečlivé ochranné funkce, jako jsou: vysoký tlak, nízký tlak, přehřátí, atd. *Každá jednotka je před expedicí 2x zkoušena v testovacím provozu. Technické parametry TEPELNÁ ČERPADLA VZDUCH-VODA (BAZÉNOVÁ CAR- SÉRIE) MODEL # CAR-12GB CAR-20GB CAR-24GB CAR-40GB CAR-48GB CAR-60GB CAR-80GB CAR-100GB Tepelný výkon KW 11,8 19,6 23,5 39,2 47,1 58,8 78,4 94,2 BTU/h Topný příkon kw 2,26 3,70 4,50 7,40 9, ,1 18,5 Vstupní proud A 9,8 6,70 7,30 13,40 14,60 20,1 26,8 29,2 COP-topný faktor kw/kw 5,2 5,3 5,2 5,2 5,2 5,3 5,2 5,2 Maximální provozní proud A 17,10 12,00 13,00 24,00 26, Napájení 220V/380V 380V/50Hz Hlučnost db(a) Šířka mm Rozměry Hloubka mm Výška mm Hmotnost kg Škrtící ventil Elektrické expanzní ventily/tepelné expanzní ventily Chladivo R410A Kompresor Typ Rotační/šnekový Množství Kus Vnitřní zdroj Typ výměníku Žebrovaný výměník tepla tepla Odpor vody kw 0,1 0,3 0,6 0,6 0,6 0,9 1,5 1,5 Typ výměníku Kvalitní titanový výměník tepla Průtok vody m 3 /h 2,54 4,21 5,05 8,43 10,12 12,64 16,85 20,25 Teplá voda Tlak vody kpa Rozměr potrubí Palce 1-1/ /2 2-1/ Max. tlak vody kpa * Běžné podmínky ohřevu : teplota vstupního vzduchu do tepelného výměníku (čerpadla) je 24 o C, počáteční teplota vody je 28 o C, výstupní teplota vody je 32 o C. * Výrobce testuje míru hlučnosti v laboratoři, hlučnost instalované jednotky se může lišit vzhledem k okolním podmínkám. Výrobce si vyhrazuje právo změnit technické údaje v rámci zlepšování technologie. Obrázek produktu

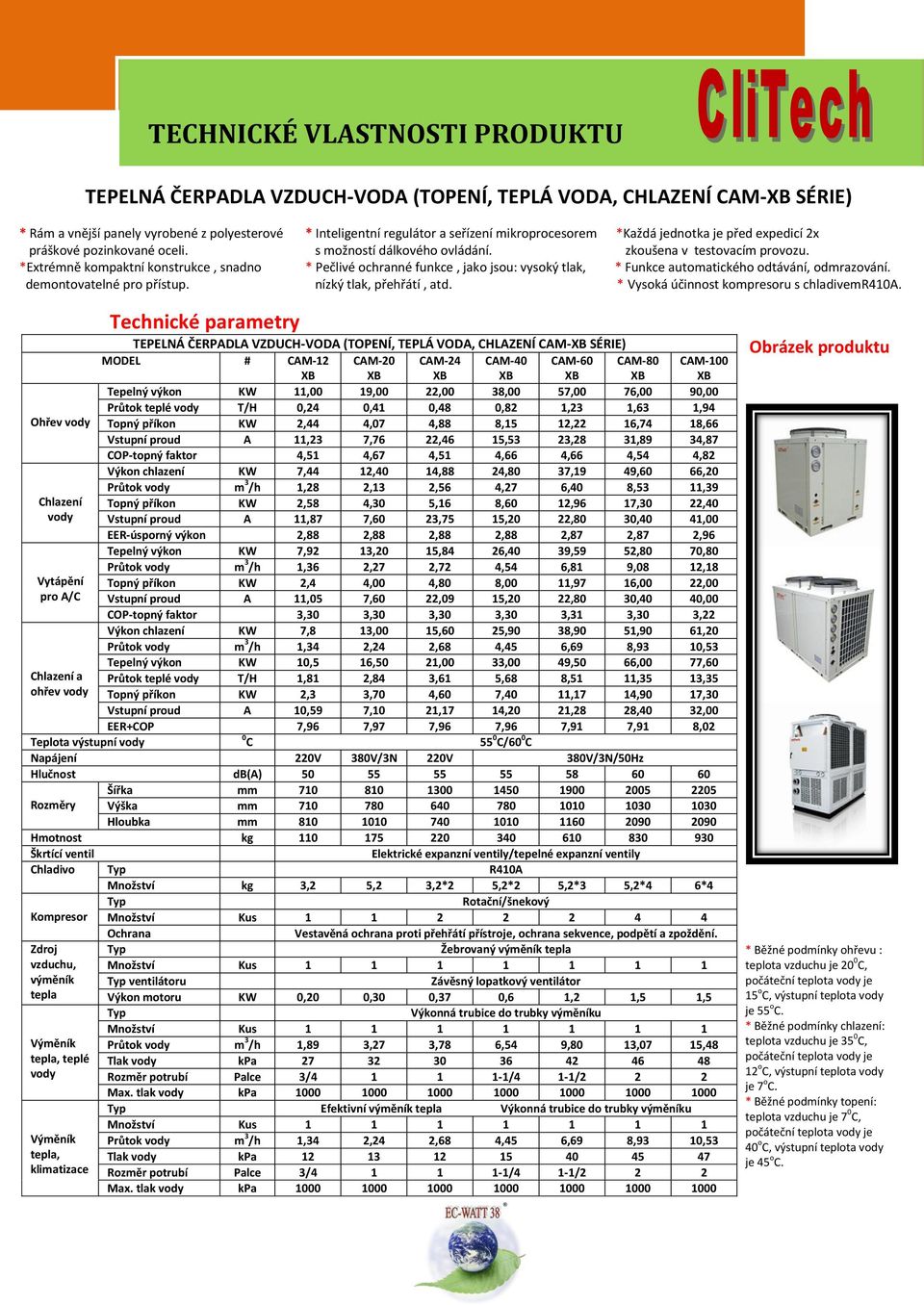

9 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, TEPLÁ VODA, CHLAZENÍ CAM- SÉRIE) * Rám a vnější panely vyrobené z polyesterové práškové pozinkované oceli. *Extrémně kompaktní konstrukce, snadno demontovatelné pro přístup. * Inteligentní regulátor a seřízení mikroprocesorem *Každá jednotka je před expedicí 2x s možností dálkového ovládání. zkoušena v testovacím provozu. * Pečlivé ochranné funkce, jako jsou: vysoký tlak, * Funkce automatického odtávání, odmrazování. nízký tlak, přehřátí, atd. * Vysoká účinnost kompresoru s chladivemr410a. Technické parametry TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, TEPLÁ VODA, CHLAZENÍ CAM- SÉRIE) MODEL # CAM-12 CAM-20 CAM-24 CAM-40 CAM-60 CAM-80 CAM-100 Tepelný výkon KW 11,00 19,00 22,00 38,00 57,00 76,00 90,00 Průtok teplé vody T/H 0,24 0,41 0,48 0,82 1,23 1,63 1,94 Ohřev vody Topný příkon KW 2,44 4,07 4,88 8,15 12,22 16,74 18,66 Vstupní proud A 11,23 7,76 22,46 15,53 23,28 31,89 34,87 COP-topný faktor 4,51 4,67 4,51 4,66 4,66 4,54 4,82 Výkon chlazení KW 7,44 12,40 14,88 24,80 37,19 49,60 66,20 Průtok vody m 3 /h 1,28 2,13 2,56 4,27 6,40 8,53 11,39 Chlazení Topný příkon KW 2,58 4,30 5,16 8,60 12,96 17,30 22,40 vody Vstupní proud A 11,87 7,60 23,75 15,20 22,80 30,40 41,00 EER-úsporný výkon 2,88 2,88 2,88 2,88 2,87 2,87 2,96 Tepelný výkon KW 7,92 13,20 15,84 26,40 39,59 52,80 70,80 Průtok vody m 3 /h 1,36 2,27 2,72 4,54 6,81 9,08 12,18 Vytápění Topný příkon KW 2,4 4,00 4,80 8,00 11,97 16,00 22,00 pro A/C Vstupní proud A 11,05 7,60 22,09 15,20 22,80 30,40 40,00 COP-topný faktor 3,30 3,30 3,30 3,30 3,31 3,30 3,22 Výkon chlazení KW 7,8 13,00 15,60 25,90 38,90 51,90 61,20 Průtok vody m 3 /h 1,34 2,24 2,68 4,45 6,69 8,93 10,53 Tepelný výkon KW 10,5 16,50 21,00 33,00 49,50 66,00 77,60 Chlazení a Průtok teplé vody T/H 1,81 2,84 3,61 5,68 8,51 11,35 13,35 ohřev vody Topný příkon KW 2,3 3,70 4,60 7,40 11,17 14,90 17,30 Vstupní proud A 10,59 7,10 21,17 14,20 21,28 28,40 32,00 EER+COP 7,96 7,97 7,96 7,96 7,91 7,91 8,02 Teplota výstupní vody 0 C 55 0 C/60 0 C Napájení 220V 380V/3N 220V 380V/3N/50Hz Hlučnost db(a) Šířka mm Rozměry Výška mm Hloubka mm Hmotnost kg Škrtící ventil Elektrické expanzní ventily/tepelné expanzní ventily Chladivo Typ R410A Množství kg 3,2 5,2 3,2*2 5,2*2 5,2*3 5,2*4 6*4 Typ Rotační/šnekový Kompresor Množství Kus Ochrana Vestavěná ochrana proti přehřátí přístroje, ochrana sekvence, podpětí a zpoždění. Zdroj Typ Žebrovaný výměník tepla vzduchu, Množství Kus výměník Typ ventilátoru Závěsný lopatkový ventilátor tepla Výkon motoru KW 0,20 0,30 0,37 0,6 1,2 1,5 1,5 Typ Výkonná trubice do trubky výměníku Množství Kus Výměník Průtok vody m 3 /h 1,89 3,27 3,78 6,54 9,80 13,07 15,48 tepla, teplé Tlak vody kpa vody Rozměr potrubí Palce 3/ /4 1-1/2 2 2 Max. tlak vody kpa Výměník tepla, klimatizace Typ Efektivní výměník tepla Výkonná trubice do trubky výměníku Množství Kus Průtok vody m 3 /h 1,34 2,24 2,68 4,45 6,69 8,93 10,53 Tlak vody kpa Rozměr potrubí Palce 3/ /4 1-1/2 2 2 Max. tlak vody kpa Obrázek produktu * Běžné podmínky ohřevu : teplota vzduchu je 20 0 C, počáteční teplota vody je 15 o C, výstupní teplota vody je 55 o C. * Běžné podmínky chlazení: teplota vzduchu je 35 0 C, počáteční teplota vody je 12 o C, výstupní teplota vody je 7 o C. * Běžné podmínky topení: teplota vzduchu je 7 0 C, počáteční teplota vody je 40 o C, výstupní teplota vody je 45 o C.

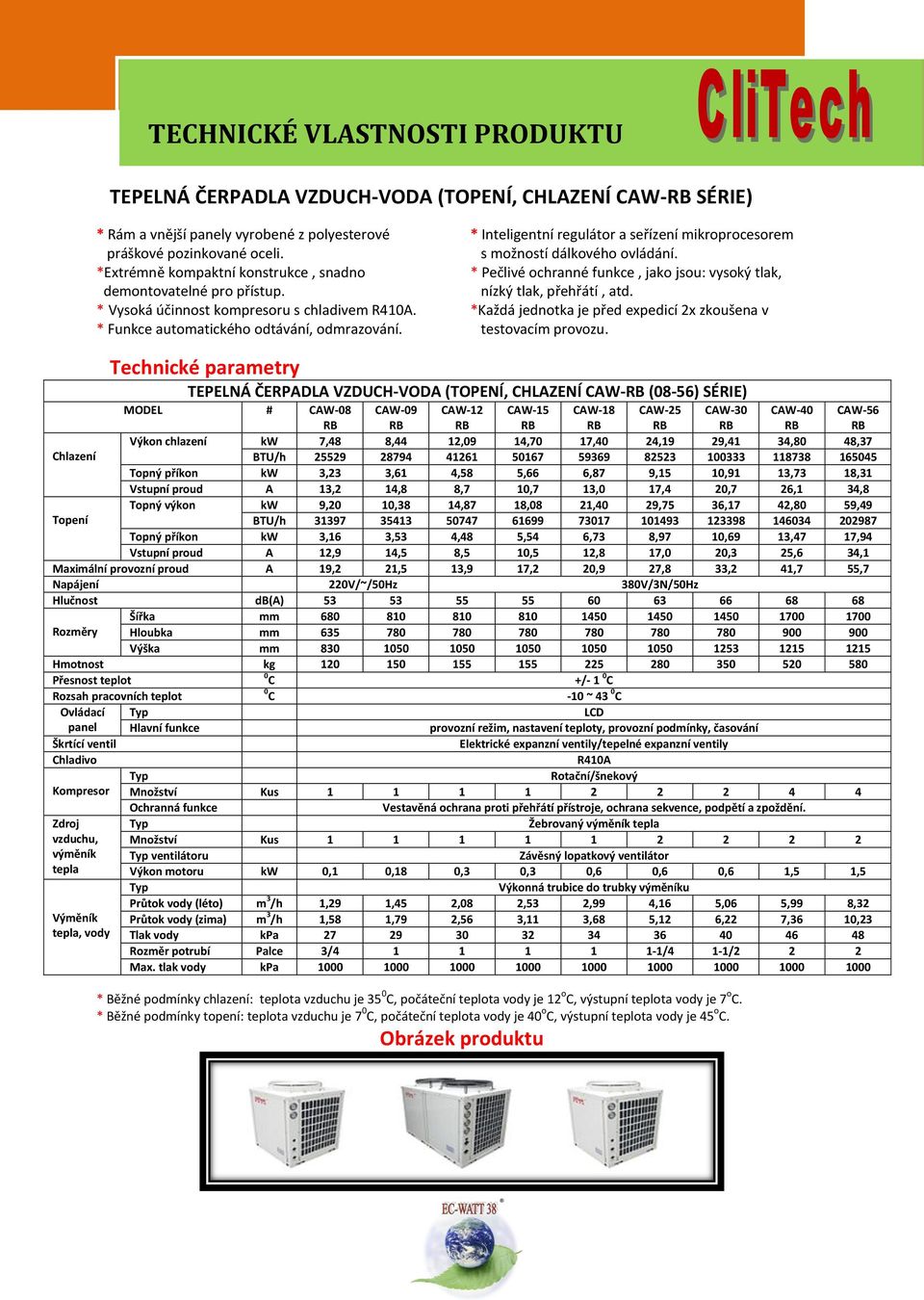

10 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, CHLAZENÍ CAW- SÉRIE) * Rám a vnější panely vyrobené z polyesterové práškové pozinkované oceli. *Extrémně kompaktní konstrukce, snadno demontovatelné pro přístup. * Vysoká účinnost kompresoru s chladivem R410A. * Funkce automatického odtávání, odmrazování. * Inteligentní regulátor a seřízení mikroprocesorem s možností dálkového ovládání. * Pečlivé ochranné funkce, jako jsou: vysoký tlak, nízký tlak, přehřátí, atd. *Každá jednotka je před expedicí 2x zkoušena v testovacím provozu. Technické parametry TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, CHLAZENÍ CAW- (08-56) SÉRIE) MODEL # CAW-08 CAW-09 CAW-12 CAW-15 CAW-18 CAW-25 CAW-30 CAW-40 CAW-56 Výkon chlazení kw 7,48 8,44 12,09 14,70 17,40 24,19 29,41 34,80 48,37 Chlazení BTU/h Topný příkon kw 3,23 3,61 4,58 5,66 6,87 9,15 10,91 13,73 18,31 Vstupní proud A 13,2 14,8 8,7 10,7 13,0 17,4 20,7 26,1 34,8 Topný výkon kw 9,20 10,38 14,87 18,08 21,40 29,75 36,17 42,80 59,49 Topení BTU/h Topný příkon kw 3,16 3,53 4,48 5,54 6,73 8,97 10,69 13,47 17,94 Vstupní proud A 12,9 14,5 8,5 10,5 12,8 17,0 20,3 25,6 34,1 Maximální provozní proud A 19,2 21,5 13,9 17,2 20,9 27,8 33,2 41,7 55,7 Napájení 220V/~/50Hz 380V/3N/50Hz Hlučnost db(a) Šířka mm Rozměry Hloubka mm Výška mm Hmotnost kg Přesnost teplot 0 C +/- 1 0 C Rozsah pracovních teplot 0 C -10 ~ 43 0 C Ovládací Typ LCD panel Hlavní funkce provozní režim, nastavení teploty, provozní podmínky, časování Škrtící ventil Elektrické expanzní ventily/tepelné expanzní ventily Chladivo R410A Typ Rotační/šnekový Kompresor Množství Kus Ochranná funkce Vestavěná ochrana proti přehřátí přístroje, ochrana sekvence, podpětí a zpoždění. Zdroj Typ Žebrovaný výměník tepla vzduchu, Množství Kus výměník Typ ventilátoru Závěsný lopatkový ventilátor tepla Výkon motoru kw 0,1 0,18 0,3 0,3 0,6 0,6 0,6 1,5 1,5 Typ Výkonná trubice do trubky výměníku Průtok vody (léto) m 3 /h 1,29 1,45 2,08 2,53 2,99 4,16 5,06 5,99 8,32 Výměník Průtok vody (zima) m 3 /h 1,58 1,79 2,56 3,11 3,68 5,12 6,22 7,36 10,23 tepla, vody Tlak vody kpa Rozměr potrubí Palce 3/ /4 1-1/2 2 2 Max. tlak vody kpa * Běžné podmínky chlazení: teplota vzduchu je 35 0 C, počáteční teplota vody je 12 o C, výstupní teplota vody je 7 o C. * Běžné podmínky topení: teplota vzduchu je 7 0 C, počáteční teplota vody je 40 o C, výstupní teplota vody je 45 o C. Obrázek produktu

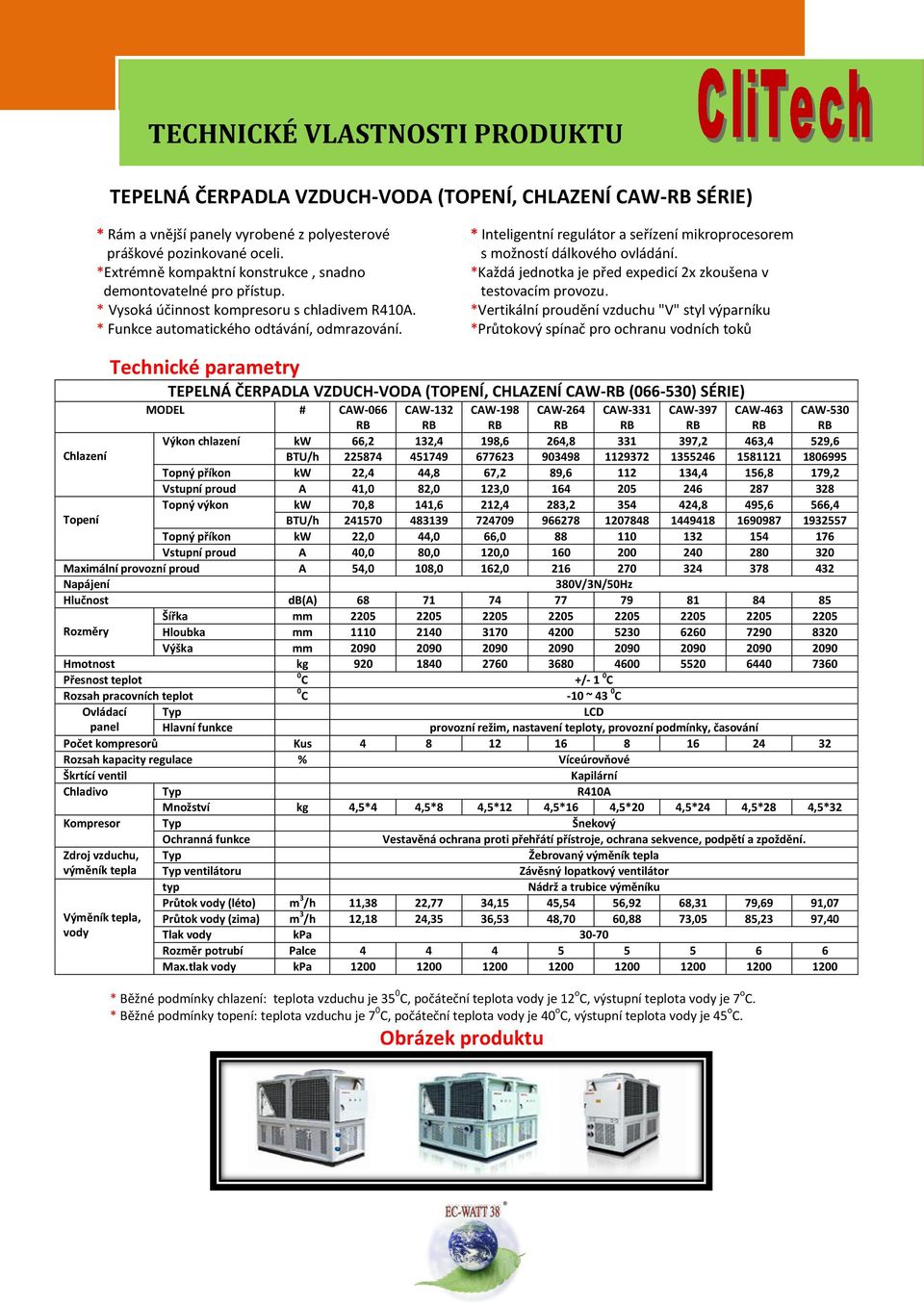

11 TECHNICKÉ VLASTNOSTI PRODUKTU TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, CHLAZENÍ CAW- SÉRIE) * Rám a vnější panely vyrobené z polyesterové práškové pozinkované oceli. *Extrémně kompaktní konstrukce, snadno demontovatelné pro přístup. * Vysoká účinnost kompresoru s chladivem R410A. * Funkce automatického odtávání, odmrazování. * Inteligentní regulátor a seřízení mikroprocesorem s možností dálkového ovládání. *Každá jednotka je před expedicí 2x zkoušena v testovacím provozu. *Vertikální proudění vzduchu "V" styl výparníku *Průtokový spínač pro ochranu vodních toků Technické parametry TEPELNÁ ČERPADLA VZDUCH-VODA (TOPENÍ, CHLAZENÍ CAW- ( ) SÉRIE) MODEL # CAW-066 CAW-132 CAW-198 CAW-264 CAW-331 CAW-397 CAW-463 CAW-530 Výkon chlazení kw 66,2 132,4 198,6 264, ,2 463,4 529,6 Chlazení BTU/h Topný příkon kw 22,4 44,8 67,2 89, ,4 156,8 179,2 Vstupní proud A 41,0 82,0 123, Topný výkon kw 70,8 141,6 212,4 283, ,8 495,6 566,4 Topení BTU/h Topný příkon kw 22,0 44,0 66, Vstupní proud A 40,0 80,0 120, Maximální provozní proud A 54,0 108,0 162, Napájení 380V/3N/50Hz Hlučnost db(a) Šířka mm Rozměry Hloubka mm Výška mm Hmotnost kg Přesnost teplot 0 C +/- 1 0 C Rozsah pracovních teplot 0 C -10 ~ 43 0 C Ovládací Typ LCD panel Hlavní funkce provozní režim, nastavení teploty, provozní podmínky, časování Počet kompresorů Kus Rozsah kapacity regulace % Víceúrovňové Škrtící ventil Kapilární Chladivo Typ R410A Množství kg 4,5*4 4,5*8 4,5*12 4,5*16 4,5*20 4,5*24 4,5*28 4,5*32 Kompresor Typ Šnekový Ochranná funkce Vestavěná ochrana proti přehřátí přístroje, ochrana sekvence, podpětí a zpoždění. Zdroj vzduchu, Typ Žebrovaný výměník tepla výměník tepla Typ ventilátoru Závěsný lopatkový ventilátor typ Nádrž a trubice výměníku Průtok vody (léto) m 3 /h 11,38 22,77 34,15 45,54 56,92 68,31 79,69 91,07 Výměník tepla, Průtok vody (zima) m 3 /h 12,18 24,35 36,53 48,70 60,88 73,05 85,23 97,40 vody Tlak vody kpa Rozměr potrubí Palce Max.tlak vody kpa * Běžné podmínky chlazení: teplota vzduchu je 35 0 C, počáteční teplota vody je 12 o C, výstupní teplota vody je 7 o C. * Běžné podmínky topení: teplota vzduchu je 7 0 C, počáteční teplota vody je 40 o C, výstupní teplota vody je 45 o C. Obrázek produktu

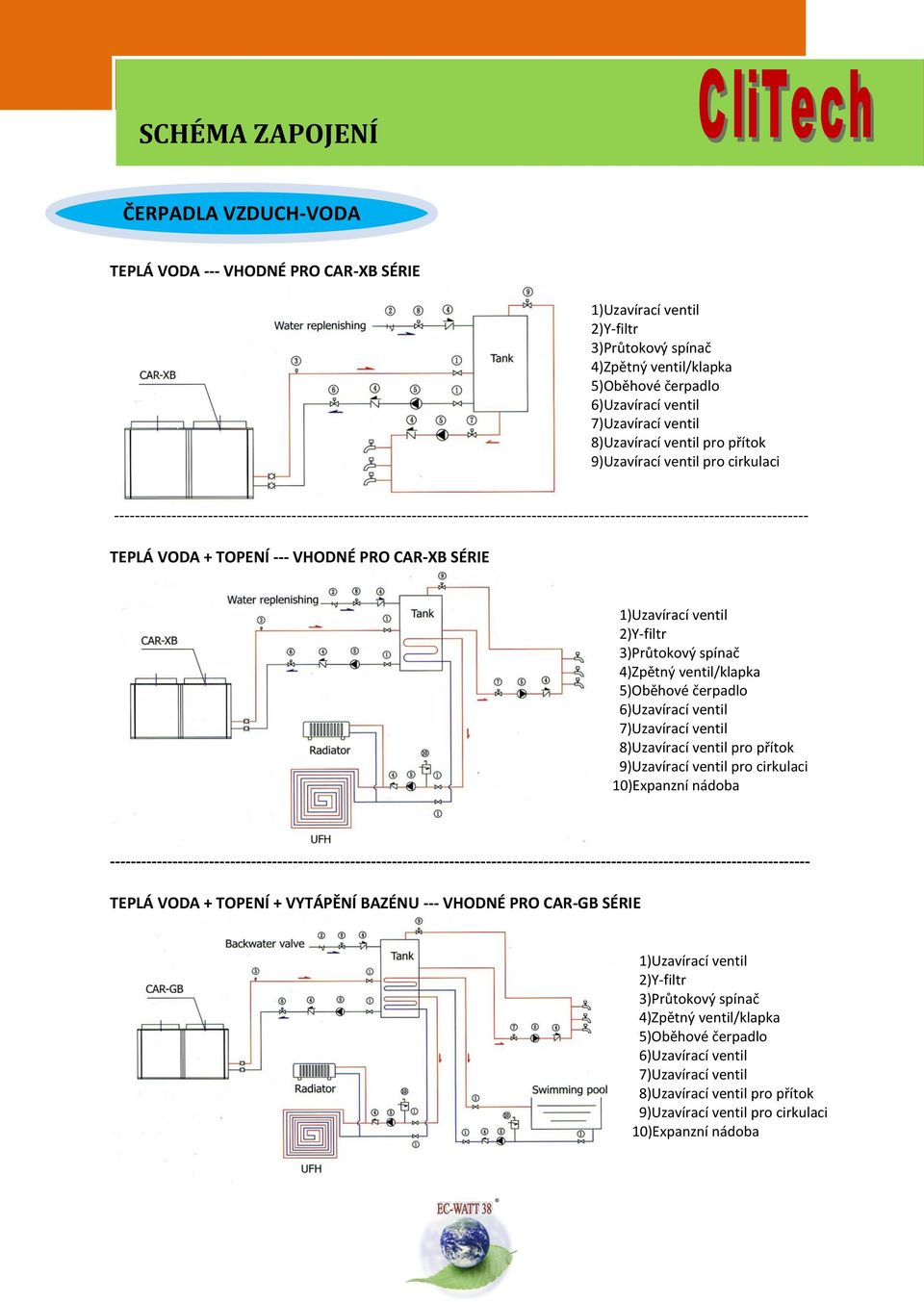

12 SCHÉMA ZAPOJENÍ ČERPADLA VZDUCH-VODA TEPLÁ VODA --- VHODNÉ PRO CAR- SÉRIE 1)Uzavírací ventil 2)Y-filtr 3)Průtokový spínač 4)Zpětný ventil/klapka 5)Oběhové čerpadlo 6)Uzavírací ventil 7)Uzavírací ventil 8)Uzavírací ventil pro přítok 9)Uzavírací ventil pro cirkulaci TEPLÁ VODA + TOPENÍ --- VHODNÉ PRO CAR- SÉRIE 1)Uzavírací ventil 2)Y-filtr 3)Průtokový spínač 4)Zpětný ventil/klapka 5)Oběhové čerpadlo 6)Uzavírací ventil 7)Uzavírací ventil 8)Uzavírací ventil pro přítok 9)Uzavírací ventil pro cirkulaci 10)Expanzní nádoba TEPLÁ VODA + TOPENÍ + VYTÁPĚNÍ BAZÉNU --- VHODNÉ PRO CAR-GB SÉRIE 1)Uzavírací ventil 2)Y-filtr 3)Průtokový spínač 4)Zpětný ventil/klapka 5)Oběhové čerpadlo 6)Uzavírací ventil 7)Uzavírací ventil 8)Uzavírací ventil pro přítok 9)Uzavírací ventil pro cirkulaci 10)Expanzní nádoba

13 SCHÉMA ZAPOJENÍ ČERPADLA VZDUCH-VODA TEPLÁ VODA + CHLAZENÍ + TOPENÍ --- VHODNÉ PRO CAM- SÉRIE 1)Uzavírací ventil 2)Y-filtr 3)Průtokový spínač 4)Zpětný ventil/klapka 5)Oběhové čerpadlo 6)Uzavírací ventil 7)Uzavírací ventil 8)Uzavírací ventil pro přítok 9)Uzavírací ventil pro cirkulaci 10)Expanzní nádoba 11)Tlakoměr (manometr) 12)Teploměr 13)Obchozí ventil čerpadla 14)Trojcestný ventil TEPLÁ VODA + TOPENÍ + SOLÁRNÍ PANEL --- VHODNÉ PRO CAR- SÉRIE 1)Uzavírací ventil 2)Y-filtr 3)Průtokový spínač 4)Zpětný ventil/klapka 5)Oběhové čerpadlo 6)Uzavírací ventil 7)Uzavírací ventil 8)Uzavírací ventil pro přítok 9)Uzavírací ventil pro cirkulaci 10) Expanzní nádoba

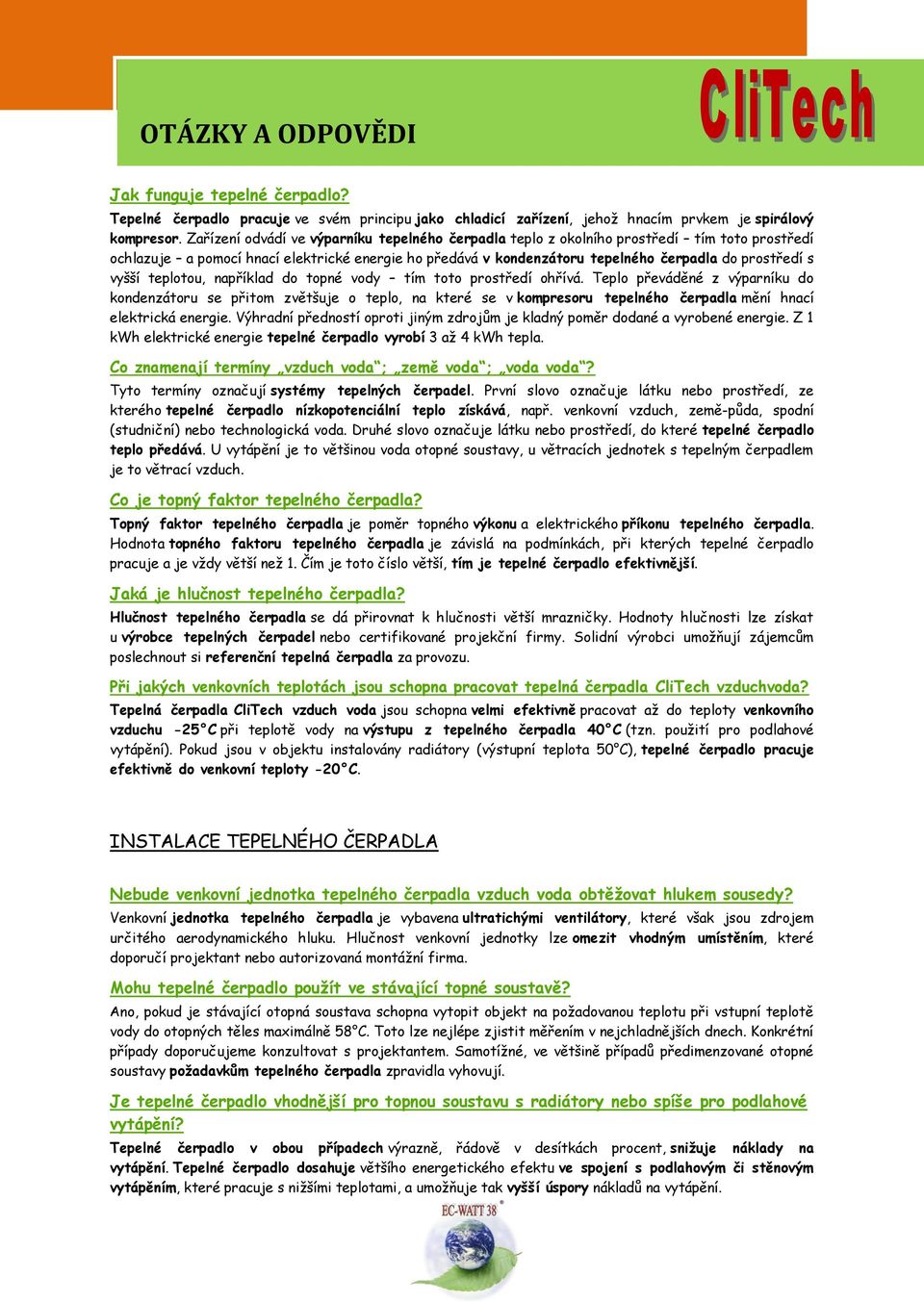

14 OTÁZKY A ODPOVĚDI Jak funguje tepelné čerpadlo? Tepelné čerpadlo pracuje ve svém principu jako chladicí zařízení, jehož hnacím prvkem je spirálový kompresor. Zařízení odvádí ve výparníku tepelného čerpadla teplo z okolního prostředí tím toto prostředí ochlazuje a pomocí hnací elektrické energie ho předává v kondenzátoru tepelného čerpadla do prostředí s vyšší teplotou, například do topné vody tím toto prostředí ohřívá. Teplo převáděné z výparníku do kondenzátoru se přitom zvětšuje o teplo, na které se v kompresoru tepelného čerpadla mění hnací elektrická energie. Výhradní předností oproti jiným zdrojům je kladný poměr dodané a vyrobené energie. Z 1 kwh elektrické energie tepelné čerpadlo vyrobí 3 až 4 kwh tepla. Co znamenají termíny vzduch voda ; země voda ; voda voda? Tyto termíny označují systémy tepelných čerpadel. První slovo označuje látku nebo prostředí, ze kterého tepelné čerpadlo nízkopotenciální teplo získává, např. venkovní vzduch, země-půda, spodní (studniční) nebo technologická voda. Druhé slovo označuje látku nebo prostředí, do které tepelné čerpadlo teplo předává. U vytápění je to většinou voda otopné soustavy, u větracích jednotek s tepelným čerpadlem je to větrací vzduch. Co je topný faktor tepelného čerpadla? Topný faktor tepelného čerpadla je poměr topného výkonu a elektrického příkonu tepelného čerpadla. Hodnota topného faktoru tepelného čerpadla je závislá na podmínkách, při kterých tepelné čerpadlo pracuje a je vždy větší než 1. Čím je toto číslo větší, tím je tepelné čerpadlo efektivnější. Jaká je hlučnost tepelného čerpadla? Hlučnost tepelného čerpadla se dá přirovnat k hlučnosti větší mrazničky. Hodnoty hlučnosti lze získat u výrobce tepelných čerpadel nebo certifikované projekční firmy. Solidní výrobci umožňují zájemcům poslechnout si referenční tepelná čerpadla za provozu. Při jakých venkovních teplotách jsou schopna pracovat tepelná čerpadla CliTech vzduchvoda? Tepelná čerpadla CliTech vzduch voda jsou schopna velmi efektivně pracovat až do teploty venkovního vzduchu -25 C při teplotě vody na výstupu z tepelného čerpadla 40 C (tzn. použití pro podlahové vytápění). Pokud jsou v objektu instalovány radiátory (výstupní teplota 50 C), tepelné čerpadlo pracuje efektivně do venkovní teploty -20 C. INSTALACE TEPELNÉHO ČERPADLA Nebude venkovní jednotka tepelného čerpadla vzduch voda obtěžovat hlukem sousedy? Venkovní jednotka tepelného čerpadla je vybavena ultratichými ventilátory, které však jsou zdrojem určitého aerodynamického hluku. Hlučnost venkovní jednotky lze omezit vhodným umístěním, které doporučí projektant nebo autorizovaná montážní firma. Mohu tepelné čerpadlo použít ve stávající topné soustavě? Ano, pokud je stávající otopná soustava schopna vytopit objekt na požadovanou teplotu při vstupní teplotě vody do otopných těles maximálně 58 C. Toto lze nejlépe zjistit měřením v nejchladnějších dnech. Konkrétní případy doporučujeme konzultovat s projektantem. Samotížné, ve většině případů předimenzované otopné soustavy požadavkům tepelného čerpadla zpravidla vyhovují. Je tepelné čerpadlo vhodnější pro topnou soustavu s radiátory nebo spíše pro podlahové vytápění? Tepelné čerpadlo v obou případech výrazně, řádově v desítkách procent, snižuje náklady na vytápění. Tepelné čerpadlo dosahuje většího energetického efektu ve spojení s podlahovým či stěnovým vytápěním, které pracuje s nižšími teplotami, a umožňuje tak vyšší úspory nákladů na vytápění.

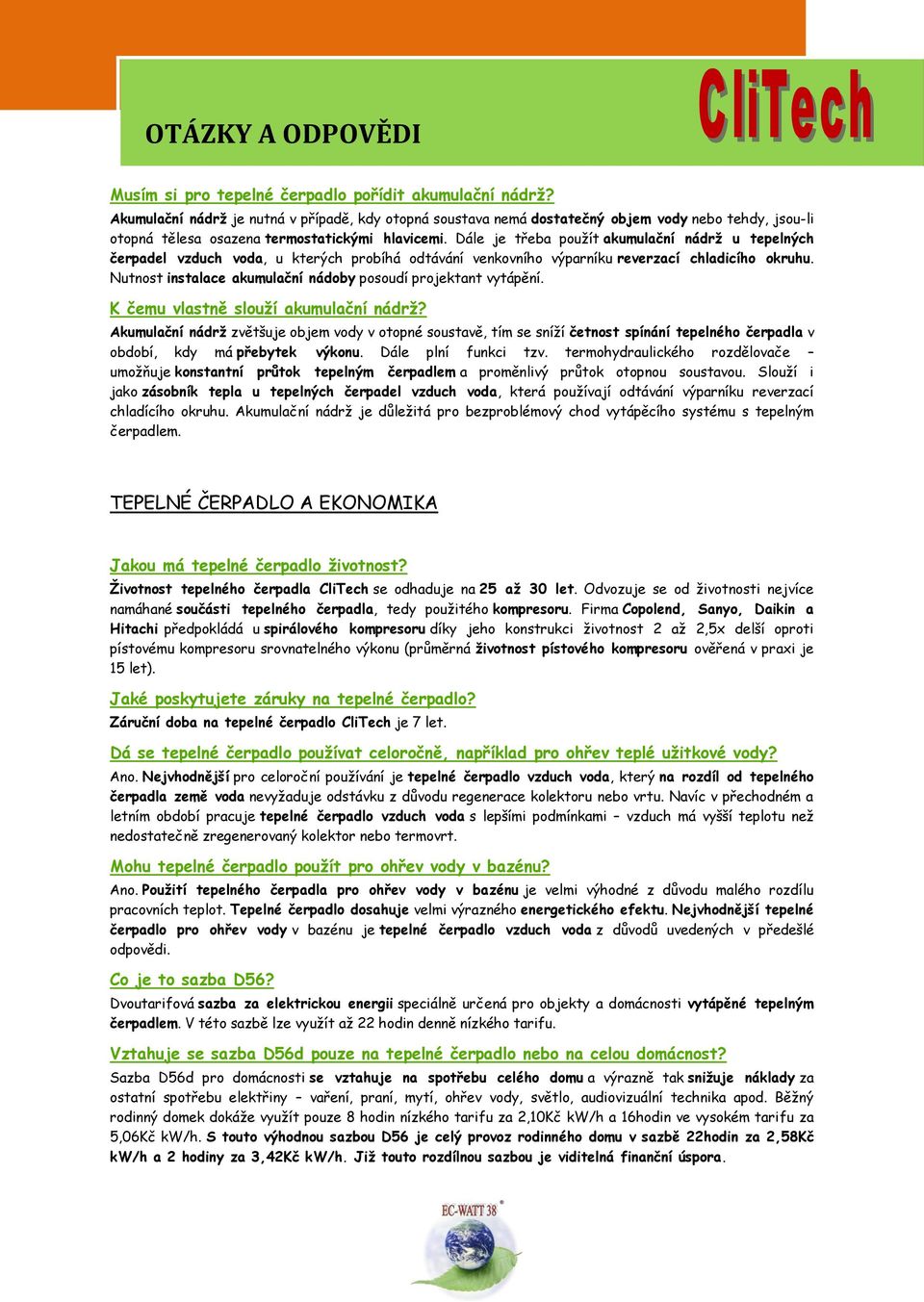

15 OTÁZKY A ODPOVĚDI Musím si pro tepelné čerpadlo pořídit akumulační nádrž? Akumulační nádrž je nutná v případě, kdy otopná soustava nemá dostatečný objem vody nebo tehdy, jsou-li otopná tělesa osazena termostatickými hlavicemi. Dále je třeba použít akumulační nádrž u tepelných čerpadel vzduch voda, u kterých probíhá odtávání venkovního výparníku reverzací chladicího okruhu. Nutnost instalace akumulační nádoby posoudí projektant vytápění. K čemu vlastně slouží akumulační nádrž? Akumulační nádrž zvětšuje objem vody v otopné soustavě, tím se sníží četnost spínání tepelného čerpadla v období, kdy má přebytek výkonu. Dále plní funkci tzv. termohydraulického rozdělovače umožňuje konstantní průtok tepelným čerpadlem a proměnlivý průtok otopnou soustavou. Slouží i jako zásobník tepla u tepelných čerpadel vzduch voda, která používají odtávání výparníku reverzací chladícího okruhu. Akumulační nádrž je důležitá pro bezproblémový chod vytápěcího systému s tepelným čerpadlem. TEPELNÉ ČERPADLO A EKONOMIKA Jakou má tepelné čerpadlo životnost? Životnost tepelného čerpadla CliTech se odhaduje na 25 až 30 let. Odvozuje se od životnosti nejvíce namáhané součásti tepelného čerpadla, tedy použitého kompresoru. Firma Copolend, Sanyo, Daikin a Hitachi předpokládá u spirálového kompresoru díky jeho konstrukci životnost 2 až 2,5x delší oproti pístovému kompresoru srovnatelného výkonu (průměrná životnost pístového kompresoru ověřená v praxi je 15 let). Jaké poskytujete záruky na tepelné čerpadlo? Záruční doba na tepelné čerpadlo CliTech je 7 let. Dá se tepelné čerpadlo používat celoročně, například pro ohřev teplé užitkové vody? Ano. Nejvhodnější pro celoroční používání je tepelné čerpadlo vzduch voda, který na rozdíl od tepelného čerpadla země voda nevyžaduje odstávku z důvodu regenerace kolektoru nebo vrtu. Navíc v přechodném a letním období pracuje tepelné čerpadlo vzduch voda s lepšími podmínkami vzduch má vyšší teplotu než nedostatečně zregenerovaný kolektor nebo termovrt. Mohu tepelné čerpadlo použít pro ohřev vody v bazénu? Ano. Použití tepelného čerpadla pro ohřev vody v bazénu je velmi výhodné z důvodu malého rozdílu pracovních teplot. Tepelné čerpadlo dosahuje velmi výrazného energetického efektu. Nejvhodnější tepelné čerpadlo pro ohřev vody v bazénu je tepelné čerpadlo vzduch voda z důvodů uvedených v předešlé odpovědi. Co je to sazba D56? Dvoutarifová sazba za elektrickou energii speciálně určená pro objekty a domácnosti vytápěné tepelným čerpadlem. V této sazbě lze využít až 22 hodin denně nízkého tarifu. Vztahuje se sazba D56d pouze na tepelné čerpadlo nebo na celou domácnost? Sazba D56d pro domácnosti se vztahuje na spotřebu celého domu a výrazně tak snižuje náklady za ostatní spotřebu elektřiny vaření, praní, mytí, ohřev vody, světlo, audiovizuální technika apod. Běžný rodinný domek dokáže využít pouze 8 hodin nízkého tarifu za 2,10Kč kw/h a 16hodin ve vysokém tarifu za 5,06Kč kw/h. S touto výhodnou sazbou D56 je celý provoz rodinného domu v sazbě 22hodin za 2,58Kč kw/h a 2 hodiny za 3,42Kč kw/h. Již touto rozdílnou sazbou je viditelná finanční úspora.

16 EC-WATT 38 spol. s.r.o. Výhradní distributor pro Českou republiku, Slovensko a Rakousko Hodějovická 1090, Pelhřimov Tel.: Fax.: info@dalur.cz Web:
