Zkušenosti s podklady pro mapování ob map v Praze
|
|
- Tereza Marešová
- před 8 lety
- Počet zobrazení:
Transkript
1 Zkušenosti s podklady pro mapování ob map v Praze Zdroje Lasersken - v Praze zatím pouze DMR 4G, bezprostředně za hranicemi Prahy je již mnohde dostupné i DMR 5G Archiv ortofotomap na mapovém portálu Prahy - Služba obsahuje ortofotomapy Prahy, příp. okolí, dostupné na ÚRM - historické černobílé z let 1938, 1953, 1975 a 1989; barevné na celém území města z r a 2003; na části Prahy z let 2000, , ; okolí Prahy z r a Od r po současnost je ve službě každý rok zastoupen barevnou ortofotomapou celé Prahy o velikosti pixelu 10cm. Služba dále obsahuje dvě speciální ortofotomapy - infračervenou z r a mimovegetační z r Digitální mapa Prahy z roku včetně vrstevnic převedena do ocd a již georeferencovaná do JTSK, k dispozici mám od roku 2001 vzorek v oblasti Šáreckého údolí a Klánovic Digitální mapa Prahy z roku 2010 a výškopis z velmi přesné fotogrametrie - (shp-file oboje jsem převedl v OCADu do ocd formátu, vzorek zahrnuje oblast Prahy 6) OpenStreetMap - georferencovaná volně přístupná data, lze importovat do OCADu 10 a výše.
2 Seminář o-kartografů Brada Toto byl začátek. Rok Základní mapa byla nahrazena digitální mapou včetně výškopisu. Byla to moje první georeferencovaná ocad-mapa (JTSK), což jsem ještě cca 10 let nevěděl.-) a ani nepotřeboval vědět.
3 O 10 let později jsem získal vzorek digitální mapy z roku Vrstevnice se hodně zlepšily, ale lasersken to není. Je zachycena nová zástavba, ale mám tam méně katastrálních hranic.
4 Ještě v roce 2010 zakupujeme pro aktuální o-mapu údaje z laserového skenování (DMR 4G) a později v roce 2011 další pro pokračování mapy na východ.

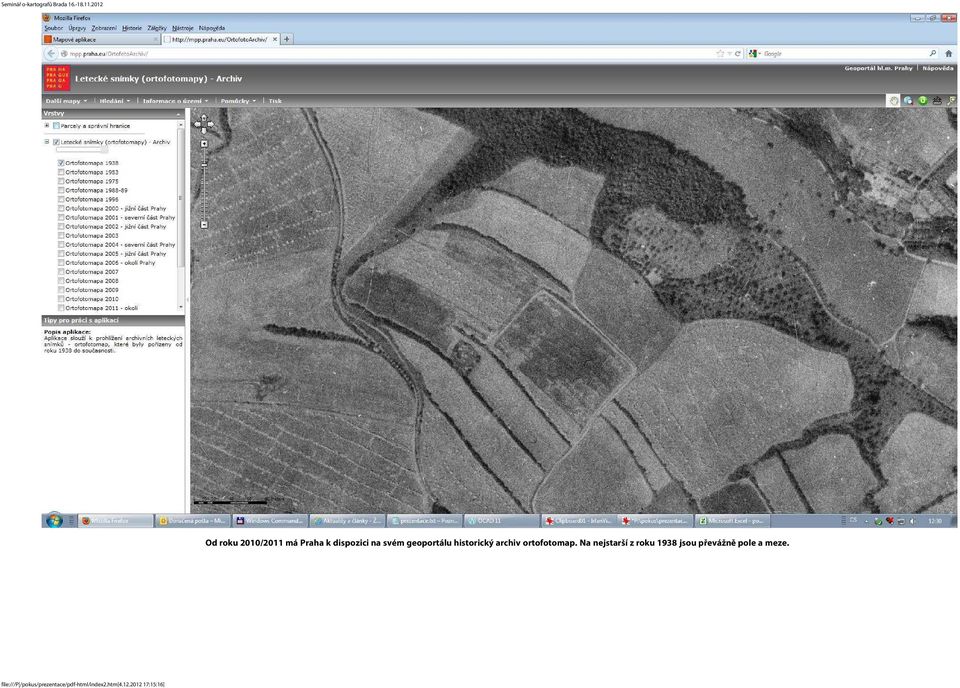

5 Od roku 2010/2011 má Praha k dispozici na svém geoportálu historický archiv ortofotomap. Na nejstarší z roku 1938 jsou převážně pole a meze.
6 V roce 1953 se již pole mění na sady. Snímek je ale v lepším rozlišení čitelnější. Jsou vidět meze a jednotlivé domky, které se změnily v ruiny, některé chatky existují dodnes.
7 V roce 1975 právě vrcholí éra třešní. Rozloha sadů je na maximu. V sadu mimo snímek je dokonce spartakiádní kemp. Některá pole, jsou ale již lesy a nejsou vidět meze jako na starších snímcích. V dolní části snímku vznikla továrna a cesta změnila směr. Původní linie cesty je dodnes v lese patrná.
8 Rok Sady se mění v les ať už výsázený nebo vzniklý náletem. Přestárlé třešně zůstávají. V lese už nejsou vidět skoro žádné užitečné linie.
9 Rok Přibyla barva, ale porosty jsou zase hustší.
10 Rok Rozlišení se zlepšuje (od roku cm/pixel v největším přiblížení), ale informací pod stromy je málo.
11 Rok Praha pořizuje ortofoto v infračerveném spektru. Ale nic moc navíc nevidím
12 Zaří Praha zveřejňuje snímky, které nalétala v březnu Nejen, že to je čerstvé, ale pod stromy je vidět kde co. Třeba i přesně určené hnízdo bezdomovce Krásně rozliším borovice a modříny včetně osamělých.
13 Dobře se daly obkreslit i okraje luk. Tyto louky nejsou na žádné dostupné mapě a starší ortofota viděla jen části.
14

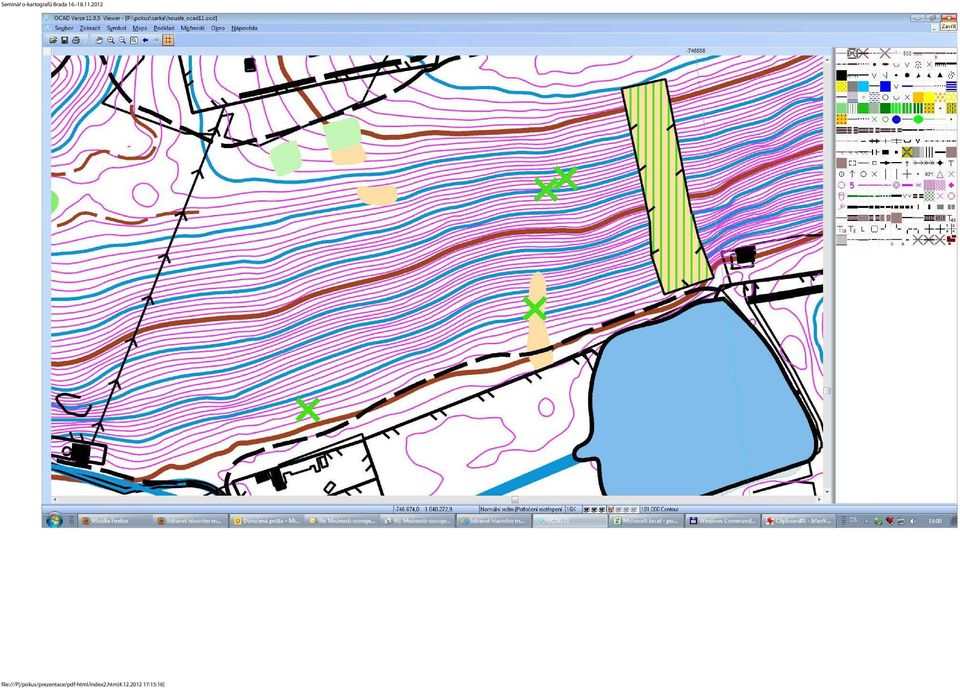

15 Vývraty se do mapy dokreslily vlastně samy. Přesto jsem je obešel i s výškoměrem (zrovna se 8 hodin nehnul tlak!).
16

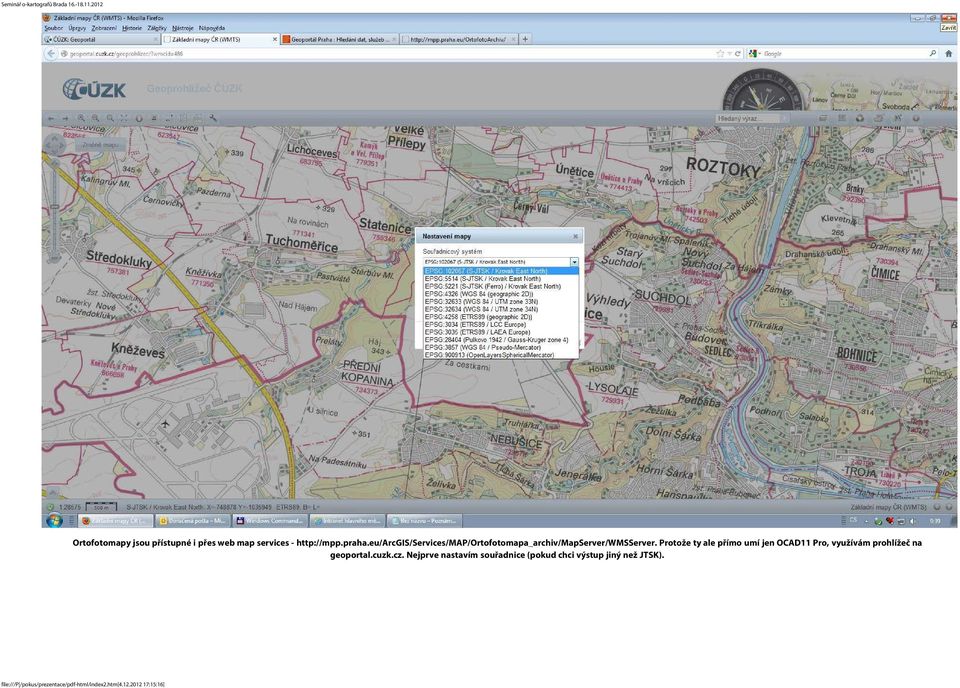

17 Ortofotomapy jsou přístupné i přes web map services - Protože ty ale přímo umí jen OCAD11 Pro, využívám prohlížeč na geoportal.cuzk.cz. Nejprve nastavím souřadnice (pokud chci výstup jiný než JTSK).
18 Vyberu novou vrstvu wms.
19 Vyberu výřez, nastavím rozlišení a měřítko a výstupní formát (png či jpeg).
20 V rozích jsou předvolené souřadnice. Není problém export rychle adjustovat jako bitmapu do OCADu, pokud znám měřítko a rozlišení.
21 Pro některé účely se hodí i data s OpenStreetMaps ( Vyberu export do XML a příslušný výřez. Je ale omezen počtem objektů, pro běžnou mapu OB je to jedno.
22 Importem do OCADu 10 nebo 11 dostanu rovnou georeferencovanou mapu.
23 Lenoch si vyexportoval 456 baráčků
24 Seminář o-kartografů Brada A bez námahy je vlepil do Nebušic do okolí americké školy. Je vidět, že i některé další objekty zařezávají na linie z ortofota. (zelené linie jsou borovice a smrky, modré jsou modřínové porosty)
25 Pěšinkám se ale v openstreetmaps vůbec nedaří. A to jsem se tam něco naběhal, svého času denně. Nejen v době třešní.
26 Seminář o-kartografů Brada A na závěr - S čím vyrazit optimálně do lesa? No to je dnes docela otázka.-) O zkušenost se podělil Sosna
