1 GIS a pozemkové úpravy Data pro využití území (DPZ) Josef Krása Katedra hydromeliorací a krajinného inženýrství, Fakulta stavební ČVUT v Praze 1

2 Geodata Hlavní poskytovatelé map Státní a resortní (byť často vystupují komerčně): ČÚZK - ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ - ZM-10 základní mapa 1: odvozený ZABAGED SMO-5 státní mapa odvozená 1:5000 digitálně jako SM5 VGHMÚř geografická služba AČR, DMÚ 25 digitální mapy 1: historické letecké snímky datový sklad VÚMOP výzkumný ústav meliorací a ochrany půd BPEJ a ceny ZPF VÚV TGM výzkumný ústav vodohospodářský T.G.M., vodohospodářské mapy 1:50 000, 1: veškeré mapové podklady z evidence vod. ÚHÚL - Ústav pro hospodářskou úpravu lesů, porostní mapy a další mapy v lesnictví půdní mapy v lesních porostech

3 Geodata Hlavní poskytovatelé map komerční: GEODIS Brno poskytovatel a zpracovatel nejmodernějších dat na zakázku GISAT poskytuje družicová data Arcdata Praha poskytují družicová data

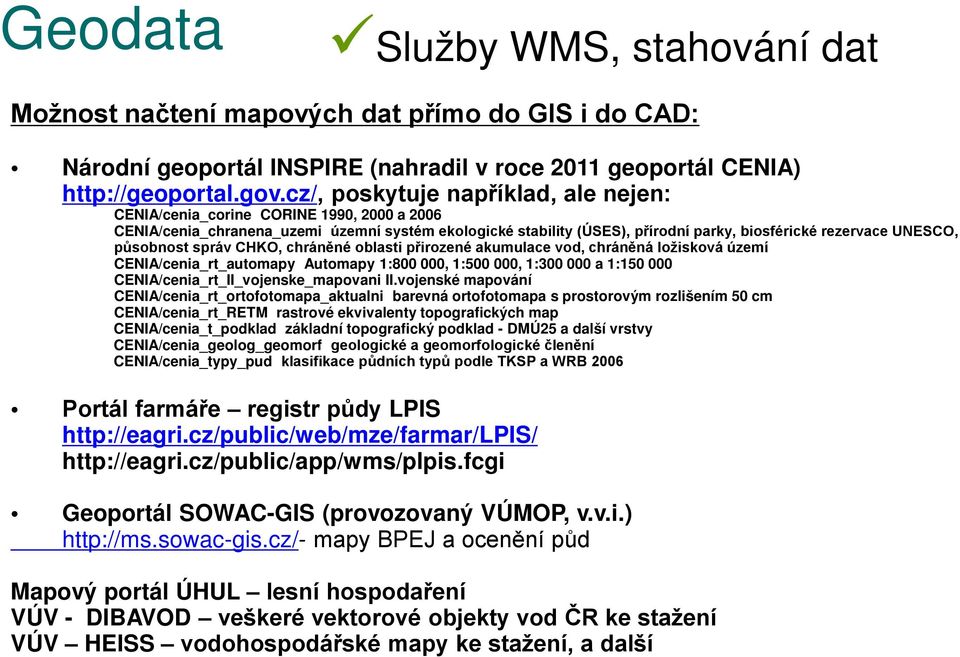

4 Geodata Služby WMS, stahování dat Možnost načtení mapových dat přímo do GIS i do CAD: Národní geoportál INSPIRE (nahradil v roce 2011 geoportál CENIA) poskytuje například, ale nejen: CENIA/cenia_corine CORINE 1990, 2000 a 2006 CENIA/cenia_chranena_uzemi územní systém ekologické stability (ÚSES), přírodní parky, biosférické rezervace UNESCO, působnost správ CHKO, chráněné oblasti přirozené akumulace vod, chráněná ložisková území CENIA/cenia_rt_automapy Automapy 1: , 1: , 1: a 1: CENIA/cenia_rt_II_vojenske_mapovani II.vojenské mapování CENIA/cenia_rt_ortofotomapa_aktualni barevná ortofotomapa s prostorovým rozlišením 50 cm CENIA/cenia_rt_RETM rastrové ekvivalenty topografických map CENIA/cenia_t_podklad základní topografický podklad - DMÚ25 a další vrstvy CENIA/cenia_geolog_geomorf geologické a geomorfologické členění CENIA/cenia_typy_pud klasifikace půdních typů podle TKSP a WRB 2006 Portál farmáře registr půdy LPIS Geoportál SOWAC-GIS (provozovaný VÚMOP, v.v.i.) mapy BPEJ a ocenění půd Mapový portál ÚHUL lesní hospodaření VÚV - DIBAVOD veškeré vektorové objekty vod ČR ke stažení VÚV HEISS vodohospodářské mapy ke stažení, a další

5 Příprava land-use 1. komerční databáze Corine Land Cover CORINE (COoRdination of INformation on the Environment) program Evropské komise sběr, koordinace a zajištění kvalitních informací o ŽP a přírodních zdrojích, které jsou srovnatelné v rámci EU. Land Cover (krajinný pokryv) - CLC vektorová databáze krajinného pokryvu na základě jednotné metodiky (na základě LANDSAT TM nasnímaných mezi roky ) Biotopes (biotopy) Air (ovzduší) Nejmenší plocha 25ha, pruh 100m

6 Příprava land-use 1. komerční databáze Corine Land Cover Data jsou pořízena s rozlišením 30 m v šesti spektrálních pásmech z viditelného a blízkého infračerveného oboru spektra. Vektorová databáze land cover je tvořena polygony s identifikačním kódem označujícím druh povrchu. Na území České republiky bylo identifikováno 29 tříd. Průměrně se vyskytuje 800 polygonů na jednom mapovém listu 1: Celá republiková databáze má datový objem přes 100 MB. Data lze získat od agentury CENIA, nebo MŽP.

7 CORINE 1990

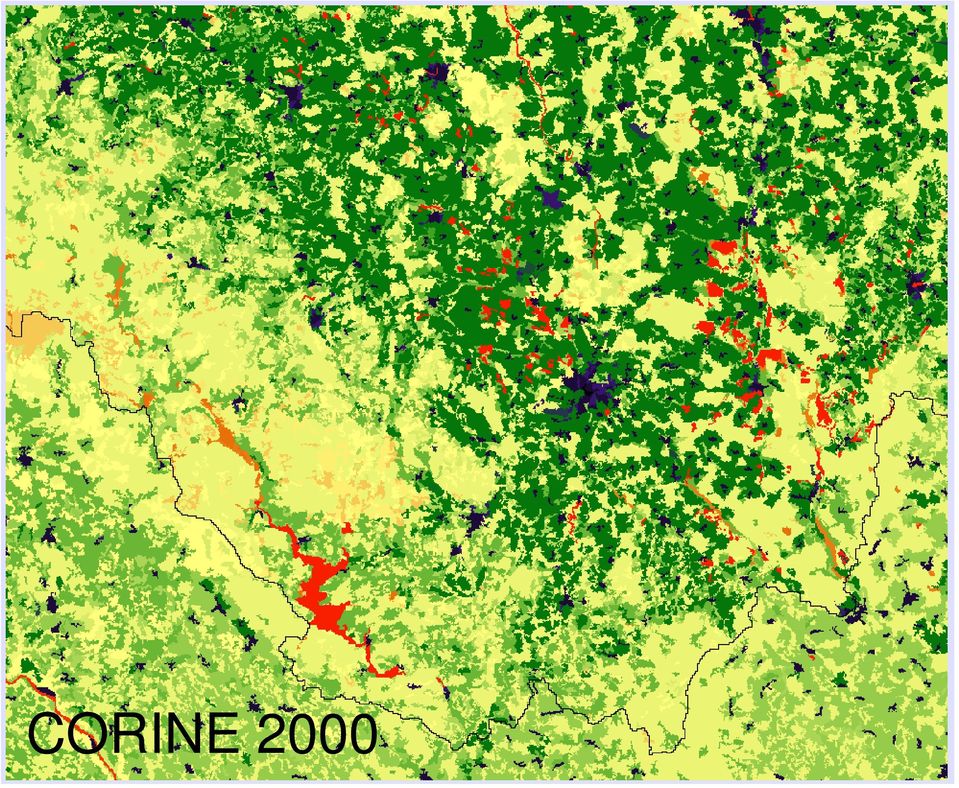

8 CORINE 2000

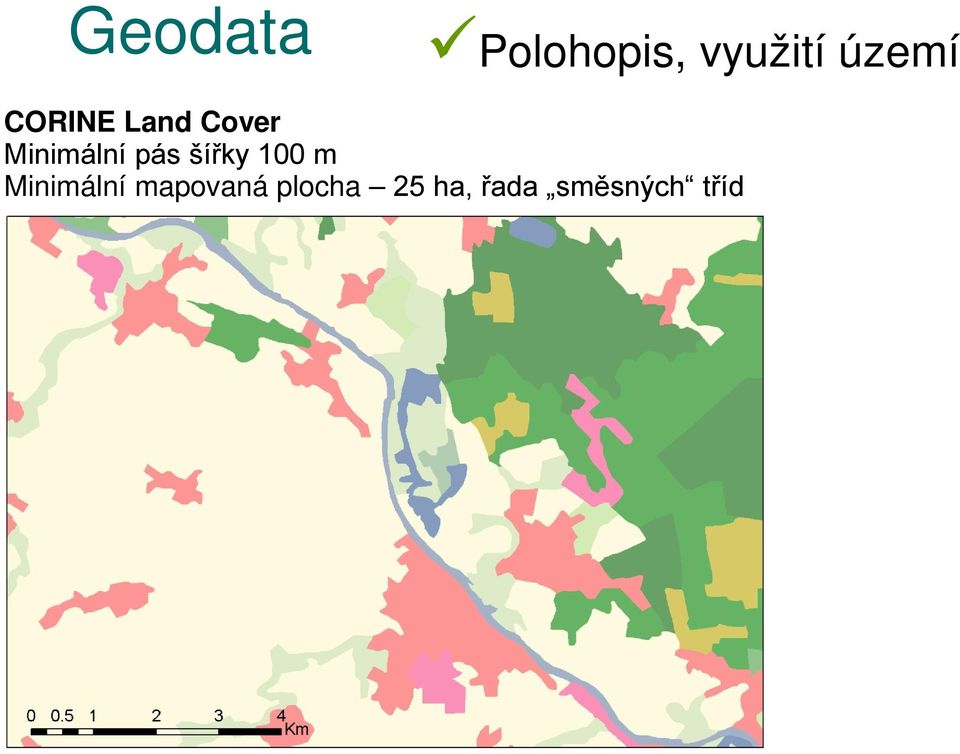

9 Geodata Polohopis, využití území CORINE Land Cover Minimální pás šířky 100 m Minimální mapovaná plocha 25 ha, řada směsných tříd

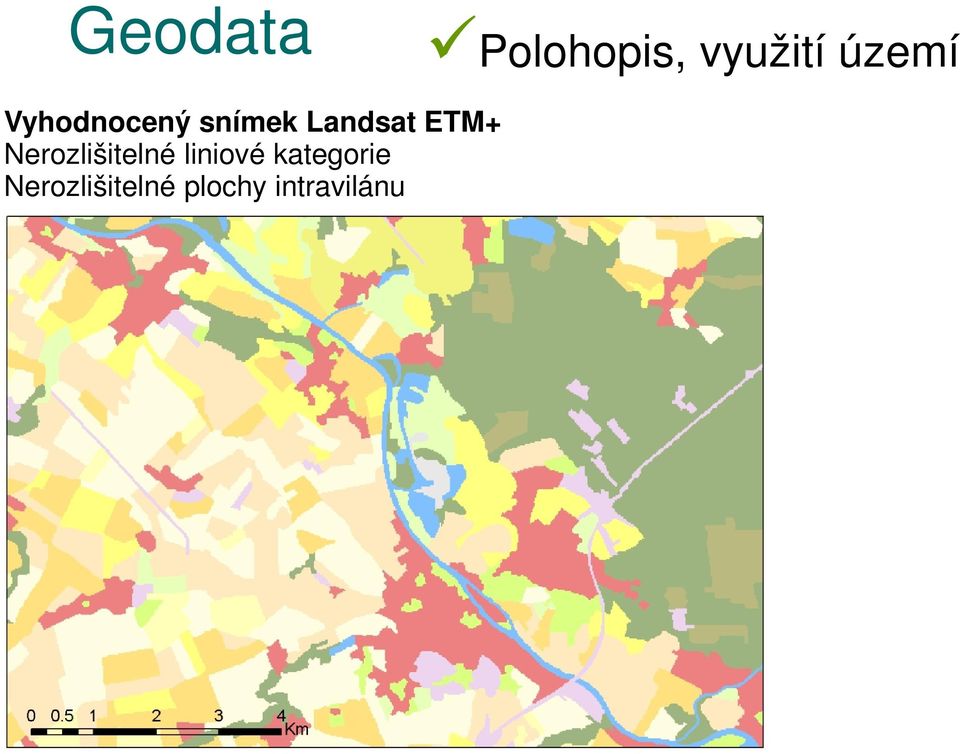

10 Geodata Polohopis, využití území Vyhodnocený snímek Landsat ETM+ Nerozlišitelné liniové kategorie Nerozlišitelné plochy intravilánu

11 Geodata Polohopis, využití území Ruční editace mapa 1: ~ 1: (např. DMÚ25, GSELAND M11, ZABAGED)

12 Geodata Polohopis, využití území Ortofotosnímek rozlišení 0,5 m (např. pozemky LPIS 1:10 000)

13 Geodata Polohopis, využití území Ortofotosnímek vs CORINE

14 Příprava land-use 1. komerční databáze LPIS Vektorová databáze MZe ČR a jejím prvotním účelem je evidence a sledování zemědělských pozemků, přihlášených do programu dotační politiky. Databáze rozlišuje celkem 7 tříd zemědělských pozemků podle způsobu jejich využití a vznikla ruční digitalizací nad vrstvami ZABAGED a ortofotomapou.

15 Databáze LPIS

16 Databáze LPIS

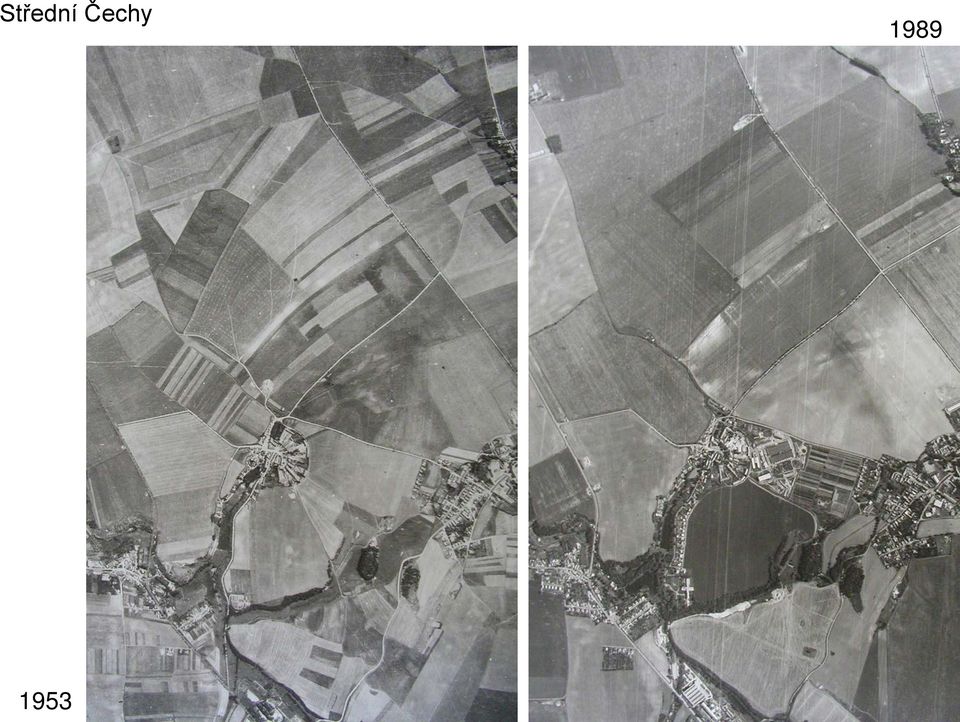

17 Střední Čechy

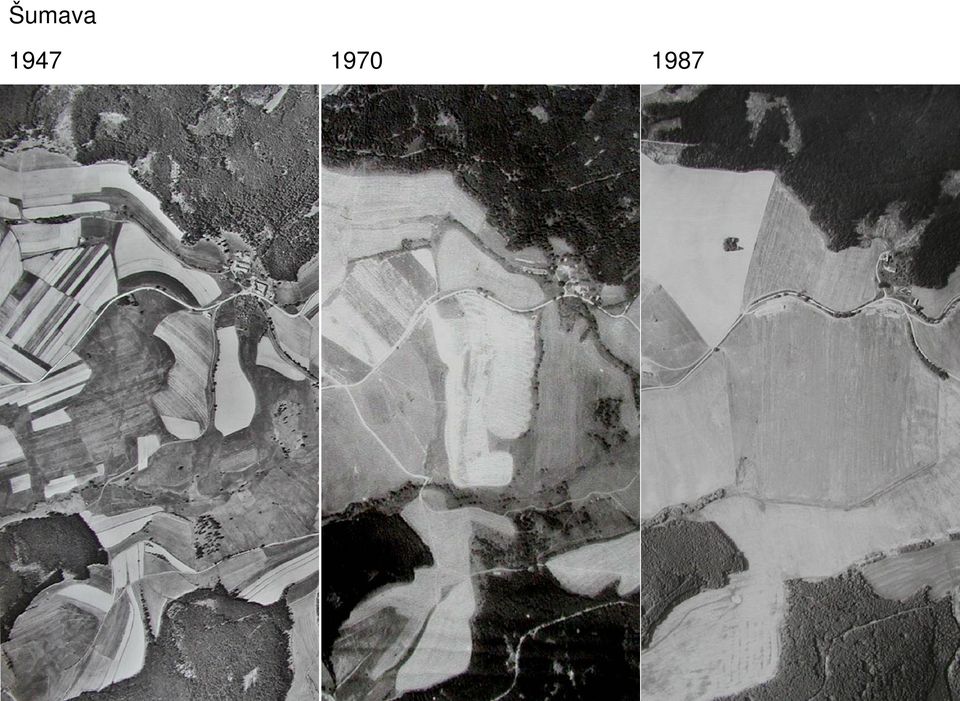

18 Šumava

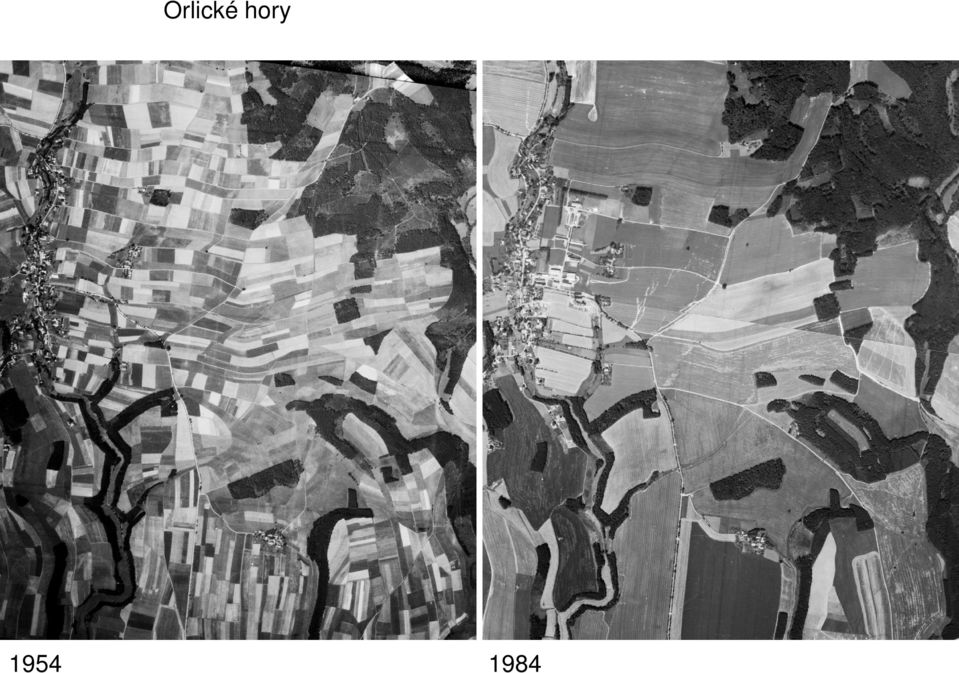

19 Orlické hory

20 Okolí Plzně

21 Mapy využití území, data DPZ Klasifikací dat DPZ neřízenou, řízenou, objektovou Specializované GIS software Data s různou podrobností, kvalitou (chybami), poziční přesností Snímky s různou aktuálností a dobou opakování.

22 Mapy využití území, data DPZ Družice Družice Stát/ Organizace Start Prostorové rozlišení (m) /Záběr (km) panchro multispektr. radar Termínové rozlišení (dny) Landsat 5 USA / ERS-2 ESA / Radarsat 1 KANADA ,6-100/ Meteosat 7 EUMETSAT km/ polokoule - 30 min Spot 4 FRANCIE / / Landsat 7 USA / / QuickBird USA ,6/11 2,4/ dny Spot 5 FRANCIE ,5/60 10/60-26 Aqua USA / IKONOS USA dny

23 Mapy využití území, data DPZ Družice

24 snímek LANDSAT TM 7 povodí Rokytenky cca 80 km 2 kombinace pásem 123 zobrazení v pravých barvách kombinace pásem 453 zobrazení v nepravých barvách - kontrastnější

25 překryv snímku Landsat TM 7 v rastru 30 x 30 m s leteckým barevným snímkem v rozlišení cca 0,5 x 0,5 m

26 Ale existují již i družice s mnohem vyšším rozlišením: Ortofotomapa rozlišení 50 cm černobíle

27 Ale existují již i družice s mnohem vyšším rozlišením: Družice Quick Bird rozlišení 65 cm černobíle, 2,4 m barevně

28 Mapy využití území, data DPZ Družicová mapa ČR skener Landsat ETM+

29 Mapy využití území, data DPZ Družicová mapa ČR problémy s oblačností.

30 Mapy využití území, data DPZ Družice spektrum

31 Mapy využití území, data DPZ Landsat TM

32 Mapy využití území, data DPZ Landsat (tm) odrazivost vegetace v jednotlivých pásmech.

33 Mapy využití území, data DPZ Křivky spektrální odrazivosti

34 zvětšený výřez satelitního snímku v rozlišení 30 x 30 m v pravých a nepravých barvách a mapa využití území, vzniklá jeho klasifikací

35 Mapy využití území, data DPZ Porovnání rozsahu Landsat TM a SPOT 4

36 GIS a pozemkové úpravy 2015 josef.krasa@fsv.cvut.cz Děkuji za pozornost Josef Krása Katedra hydromeliorací a krajinného inženýrství, Fakulta stavební ČVUT v Praze 36
