1 Diskusní příspěvek Seminář Revize katastru nemovitostí a nové trendy v zeměměřictví Praha, Doc. Ing. Jiří Šíma, CSc.

2 Bloky LMS pro tvorbu Ortofota ČR ve dvouletém intervalu Západ: Východ:

3 Kompozice Ortofota ČR s digitalizovanou katastrální mapou

4 Ověření absolutní polohové přesnosti Ortofota ČR Pásmo Západ 2017 Pásmo Východ 2018

5 Typy kontrolních bodů na Ortofotu ČR roh budovy v úrovni terénu (88 %) sloup VN (12 %)

6 Skutečná přesnost zelených bodů na DKM KK=3 nové katastrální mapování geodetickými metodami 14 cm výsledky geodetického měření pro KPÚ v extravilánu (DKM-KPÚ) mapy podle Instrukce A v měřítkách 1:1000 a 1:2000 přepracované z měřických náčrtů THM-V v měřítku 1: 1000 ve městech vytvořené číselnou stereofotogrammetrií v S-JTSK ZMVM vytvořené geodeticky v měřítkách 1:1000 a 1:2000 KK=4 THM-V v měřítku 1:2000 vytvořené číselnou stereofotogrammetrií 26 cm ZMVM v měřítku 1:2000 vytvořené číselnou stereofotogrammetrií KK=5 FÚO (dle skutečného provádění, nikoliv podle teorie) 50 cm THM-V v měřítku 1:5000 v horských oblastech a s komplexním zalesněním KK=6 THM-G 1:1000 (grafické vyhodnocení stereofotogrammetricky a do číselné 21 cm formy převedena digitalizačním zařízením) KK=7 THM-G 1:2000 (grafické vyhodnocení stereofotogrammetricky a do číselné 50 cm formy převedena digitalizačním zařízením)

7 Úprava způsobu výběru kontrolních bodů

8 Výsledky hodnocení Ortofota ČR 2017 v Pásmu Západ (bloky 1-21) Počet kontrolních bodů 1323 (161 sloupů a 1162 rohů budov) Systematická chyba c Y = - 0,011 m Systematická chyba c X = - 0,019 m Střední chyba m Y = 0,148 m Střední chyba m X = 0,191 m Střední souřadnicová chyba m xy = 0,171 m Střední polohová chyba m p = 0,242 m Počet KB s polohovou chybou větší než 3 m p 11 (0,83 %), všechny v blocích 1-3

9 Rozložení výchozích vlícovacích a zajišťovacích bodů v bloku

10 Místopisy výchozích a zajišťovacích bodů v blocích AAT Trigonometrický nebo zhušťovací bod (KK = 1) Zajišťovací bod GNSS/RTK (KK = 2)

11

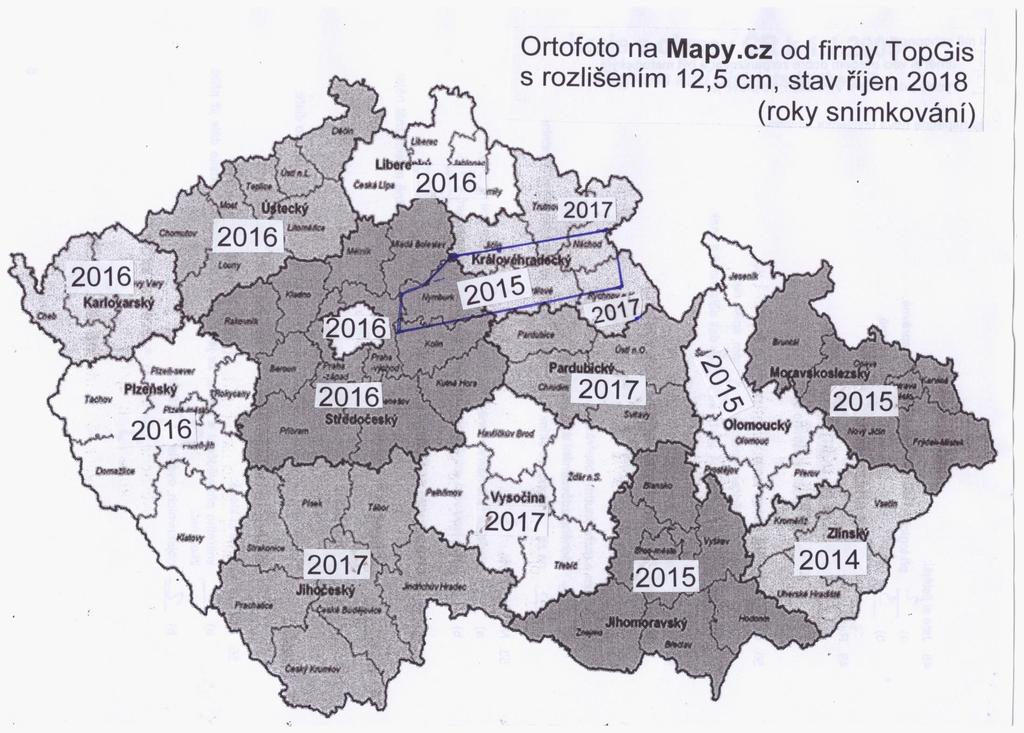

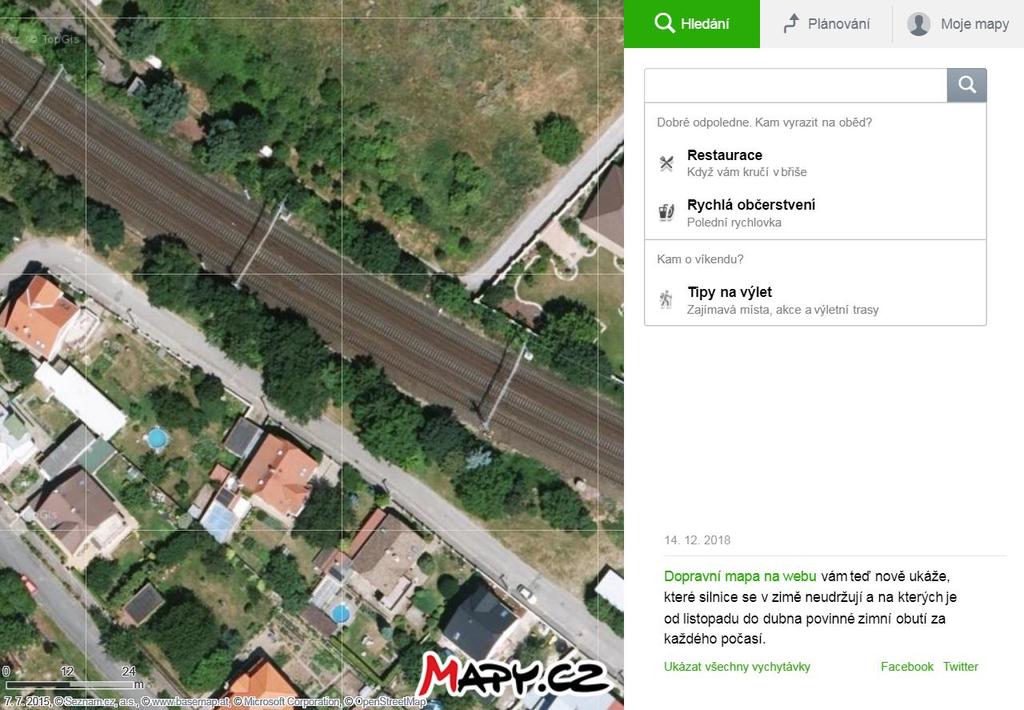

12 Ortofoto ČR 2017 Ortofoto TopGis 2015 rozlišení 20 cm na zemi rozlišení 12,5 cm na zemi (lokalita Český Brod)

13 Kontrolní body = paty sloupů el.vedení

14

15 Hodnocení absolutní přesnosti jiných ortofot celého území České republiky Zkušební lokalita: k.ú. Libějice, okres Tábor Způsob geodetického zaměření kontrolních bodů: kombinací GPS a totální stanice (KK=2-3) Druh kontrolních bodů: výhradně jednoduché sloupy elektrického vedení bez betonové patky v extravilánu Kontrolní body zaměřil: GEFOS, s.r.o., České Budějovice, 2003 Rok leteckého měřického snímkování analogové / digitální D D měřítko snímkování 1 : ? 1 : kamera - typ, výrobce Vexcel UltraCam Eagle Vexcel UltraCam Eagle typ objektivu širokoúhlý normální? konstanta f = 80 mm 100, 5 mm? pixel při skenování - - pixel digitál. senzoru 5,2 μm 5,2 μm pixel ortofota 12,5 cm 12,5 cm použitý DTM firemní? firemní? zhotovitel ortofota TopGis Brno, s.r.o. TopGis Brno, s.r.o. počet kontrolních bodů systematická chyba c Y - 0, 39 m -0, 86 m systematická chyba c X - 0, 68 m -0, 20 m směrodatná odchylka σ Y 0, 36 m 0, 65 m směrodatná odchylka σ X 0, 67 m 0, 41 m třední souřadnicová chyba m XY 0, 77 m 0, 88 m kontrolní body na ortofotu vyhodnotil/a věk / praxe ve vyhodnocování snímků autor studie (2016) 80 let 58 let autor studie (2018) 82 let 60 let

16 Hodnocení absolutní přesnosti jiných digitálních ortofot celého území České republiky Zkušební lokalita: k. ú. Bolevec (Plzeň-město) Způsob geodetického zaměření kontrolních bodů: geodetické katastrální měření pro mapu 1:1000 (KK=3) Druh kontrolních bodů: výhradně rohy domů v úrovni terénu a ve vysoké městské zástavbě (sídliště) Kontrolní body zaměřil: Katastrální úřad Plzeň-město (1956, 2003) Rok leteckého měřického snímkování analogové / digitální D D měřítko snímkování 1 : ? 1 : ? kamera - typ, výrobce Vexcel UltraCam Eagle Vexcel UltraCam Eagle typ objektivu širokoúhlý normální? konstanta f = 80 mm 100, 5 mm? pixel při skenování - - pixel digitál. senzoru 5,2 μm 5,2 μm pixel ortofota 12,5 cm 12,5 cm použitý DTM firemní? firemní? zhotovitel ortofota TopGis Brno, s.r.o. TopGis Brno, s.r.o. počet kontrolních bodů systematická chyba c Y - 0, 40 m -0,37 m systematická chyba c X - 0, 80 m -0,24 m směrodatná odchylka σ Y 0, 44 m 0, 50 m směrodatná odchylka σ X 0, 48 m 0,55 m střední souřadnicová 0, 78 m 0, 55 m chyba m XY kontrolní body na ortofotu vyhodnotil/a věk / praxe ve vyhodnocování snímků autor studie (2016) 80 let 58 let autor studie (2018) 82 let 60 let
