PROFESIONÁLNÍ GRAMOFON PRO DJs S ŘÍZENÝM PŘÍMÝM NÁHONEM QUARTZ

Transkript

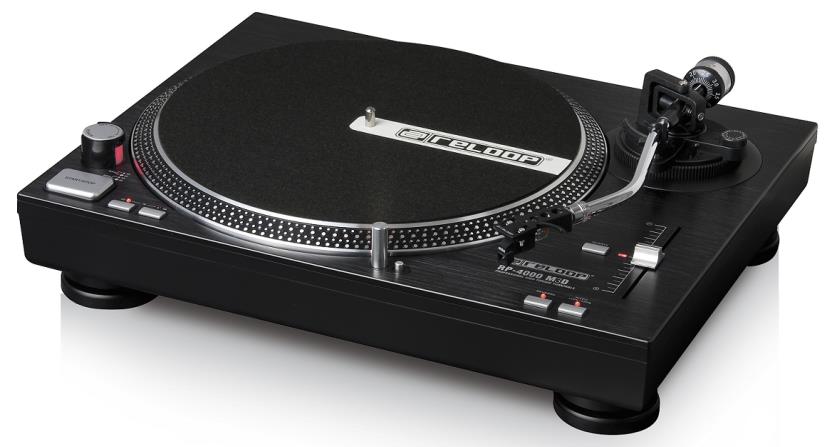

1 NÁVOD K OBSLUZE RP-4000 M3D/M3D s/m3d Ltd. PROFESIONÁLNÍ GRAMOFON PRO DJs S ŘÍZENÝM PŘÍMÝM NÁHONEM QUARTZ

2 Návod k obsluze UPOZORNĚNÍ! Před uvedením zařízení do provozu si z důvodu vaší vlastní bezpečnosti přečtěte pečlivě tento návod k obsluze! Všechny osoby, které se podílejí na instalaci, nastavení do provozu, obsluze, údržbě a servisu tohoto přístroje musí mít odpovídající kvalifikaci a dodržovat tento podrobný návod k obsluze. Tento výrobek je v souladu s požadavky platných Evropských a národních předpisů. Shoda byla prokázána. Příslušné prohlášení a doklady jsou uloženy u výrobce. VAROVÁNÍ! Aby nedošlo k požáru nebo nedošlo k úrazu elektrickým proudem, nevystavujte přístroj styku s vodou a jinými tekutinami! Nikdy neotevírejte kryt! Uschovejte informace pro další použití! Blahopřejeme vám k zakoupení gramofonu RP-4000 M3D od společnosti Reloop. Děkujeme vám za projevení důvěry v naši technologii pro DJs. Vyjměte výrobek z obalu. Před prvním použitím se ujistěte, že zařízení nebylo během přepravy viditelně poškozeno. Zjistíte-li jakékoli poškození napájecího kabelu nebo krytu, nepoužívejte přístroj a obraťte se na svého specializovaného prodejce. BEZPEČNOSTNÍ POKYNY UPOZORNĚNÍ! Buďte obzvlášť opatrní při manipulaci s napájecím napětím 230V. Toto napětí může způsobit závažný úraz elektrickým proudem! Jakékoliv poškození způsobené v důsledku nedodržení návodu k obsluze vede k zániku jakýchkoliv nároků na reklamaci v záruce. Výrobce neručí za škody na majetku nebo zranění osob vyplývající z nesprávného zacházení výrobků nebo z nedodržování návodu k obsluze. Toto zařízení opouští náš závod v bezvadném stavu. Dodržujte všechny pokyny a varování uvedené v tomto návodu k obsluze k zachování tohoto stavu a bezpečnému provozu výrobku! Z důvodů bezpečnosti a certifikace (CE) je vlastní rekonstrukce a / nebo modifikace tohoto zařízení zakázána. Na škody způsobené manuálně provedenými změnami na tomto zařízení se nevztahuje záruka na zboží. Vnitřek zařízení neobsahuje žádné součásti, které vyžadují údržbu. Pouze kvalifikovaní pracovníci jsou povinni provádět údržbu, jinak je záruka neplatná! Zařízení zapojte do elektrické sítě až po jeho úplné instalaci. Síťovou zástrčku zapojte vždy až jako poslední. Před připojením zařízení do elektrické sítě se ujistěte, že síťový vypínač je v poloze "OFF". Používejte pouze kabely, které jsou v souladu s předpisy. Ujistěte se, že všechny konektory jsou utaženy a správně připojeny. V případě dotazů kontaktujte prodejce. Při instalaci produktu se ujistěte, že síťový kabel není skřípnutý nebo poškozený ostrými hranami. Zabraňte napájecímu kabelu ve styku s jinými kabely! Dávejte pozor při manipulaci se síťovými kabely a konektory. Nikdy se nedotýkejte těchto částí mokrýma rukama! Ujistěte se, že volič napětí -3- je nastaven na správné národní úrovni napětí (230 V, 50 Hz). Výrobce není odpovědný za škody vzniklé z nesprávného nastavení voliče napětí. V takovém případě jsou všechny záruční nároky vyloučeny. Připojujte napájecí kabel pouze do příslušných šoku odolných zásuvek. Jediný zdroj, který lze použít, je zásuvka v souladu se specifikacemi veřejné rozvodné sítě. Z napájecí zásuvky odpojujte zařízení, když není v provozu, a vždy před jeho čištěním! Síťový kabel držte vždy za tělo adaptéru / zástrčku. Nikdy netahejte za napájecí kabel! Umístěte přístroj na vodorovnou, stabilní a nehořlavou základnu. Při instalaci a provozu zařízení se vyvarujte otřesů nebo násilí. Pro instalaci zařízení vyberte takové místo, které není vystaveno nadměrnému teplu, vlhkosti a prachu. Na zařízení ani do jeho bezprostřední blízkosti nepokládejte žádné nádoby naplněné tekutinou, která by se mohla snadno vylít. Pokud se i přesto dostane dovnitř přístroje tekutina, okamžitě vytáhněte zástrčku ze zásuvky a před dalším použitím nechte přístroj zkontrolovat kvalifikovaným servisním technikem. Škody způsobené tekutinou uvnitř zařízení jsou vyloučeny ze záruky.

3 Nepoužívejte přístroj při extrémně vysokých (nad 35 C) nebo nízkých (pod 5 C) teplotách. Udržujte přístroj mimo dosah přímého slunce a zdrojů tepla, jako jsou radiátory, trouby, atd. (i mimo přepravu v uzavřeném vozidle). Nikdy nezakrývejte chladicí ventilátor nebo otvory. Zajistěte přístroji dostatečné odvětrávání. Přístroj nesmí být používán po přenesení z chladu do tepla, mohlo by dojít k poškození zařízení. Nezapínejte a nepoužívejte zařízení, dokud nedosáhne okolní teploty! K ošetřování nepoužívejte čistící prostředky ve formě sprejů a maziv. Toto zařízení musí být čištěno výhradně vlhkým hadříkem. Na čistění nikdy nepoužívejte rozpouštědla nebo čisticí prostředky s ropným základem. Přístroj přepravujte výhradně v původním obalu. Před uvedením přístroje do provozu musí být cross-fadery a ovladače hlasitosti zesilovače nastaveny na minimum. Zapněte tlačítko reproduktoru do pozice OFF. Počkejte 8 až 10 sekund před zesílením hlasitosti, abyste se vyhnuli náhlému přívalu zvuku, který by mohl poškodit reproduktory a diplexer. Zařízení pod napětím nenechávejte v dosahu dětí. V přítomnosti dětí dávejte zvláštní pozor. V komerčních zařízeních dodržujte bezpečnostní předpisy stanovené příslušným profesním sdružením. Ve školách, vzdělávacích zařízeních nebo zájmových seminářích apod. musí na provoz zařízení dohlížet vyškolený personál. Uschovejte tento návod k obsluze na bezpečném místě pro budoucí potřebu v případě otázek nebo problémů. POUŽITÍ V SOULADU S PŘEDPISY Tento přístroj je profesionální gramofon pro přehrávání standardních 12 a 7 vinylů. Tento přístroj je připojen k mixážní konzoli. Tento výrobek je schválen pro provoz s 230 V, 50 Hz (a 115V, 60 Hz) střídavého proudu a je vyroben výhradně pro použití uvnitř. Pokud se zařízení používá k jinému účelu, než je popsáno v tomto návodu k obsluze, může dojít k jeho poškození a záruka na zboží zaniká. Navíc je jeho jakékoli jiné využití spojeno s riziky jako je zkrat, požár, úraz elektrickým proudem atd. Sériové číslo stanovené výrobcem nesmí být odstraněno, jinak záruka na zboží pozbývá platnosti. ÚDRŽBA Kontrolujte pravidelně technickou bezpečnost zařízení jako je poškození síťové šňůry nebo krytu, stejně jako opotřebení spotřebních dílů jako jsou spínače. Zařízení musí být odpojeno a zajištěno proti náhodnému použití, pokud už není možný jeho bezpečný provoz. Vždy odpojte zařízení z elektrické sítě! Bezpečný provoz není možný v případech, pokud má zařízení viditelné vady, je-li zařízení již nefunkční, po delší době skladování za nepříznivých podmínek nebo po velké přepravní zátěži.

4 OVLADAČE

5 RAMENO PŘENOSKY ZADNÍ PANEL FUNKCE 1. Gramofon 2. Středová osa 3. Volič napětí 4. ON/OFF spínač osvětlení gramofonu 5. START/STOP tlačítko 6. Volič 33/45/78 7. Spínač pro osvětlení jehly 8. Spínač reverse/zpětný chod 9. Volič pitche 10. Spínač Quartz lock 11. Pitch fader 12. Headshell se systémem přenosky 13. Rameno přenosky 14. Opěra přenosky 15. Zvedač přenosky 16. Anti-skating kotouč 17. Stupnice pro vyrovnání závaží 18. Vyrovnávací závaží 19. Kabely audio výstupu(cinch) 20. Uzemňovací kabel(gnd) 21. Připojovací zásuvka pro počítání beatu 22. Připojovací zásuvka pro dálkové ovládání 23. Připojovací zásuvka pro el.kabel

6 SESTAVENÍ A PŘIPOJENÍ 1. Připojte gramofon 1- k motoru, tj.umístěte gramofon nad středovou osu Umístěte dodaný slipmat nad středovou osu 2- na gramofon. 3. Umístěte vyrovnávací závaží 18- na rameno přenosky. Pozor.: Stupnice vyrovnávacího závaží 17- musí směřovat k DJ. 4. Přišroubujte headshell se systémem přenosky 12- k ramenu přenosky 13-. Systém přenosky je jednoduché vyměnit, pokud by to bylo nutné. a) Nejprve uvolněte upevňovací šroub na headshellu a odpojte kabel dodaného systému přenosky. b) Vyjměte starý systém přenosky z headshellu. c) Nyní připojte lanka systému přenosky a všimněte si přiřazení drátů: Barva Kanál a polarita Bílá(L+) levý, plus terminál Modrá(L-) levý, minus terminál Červená(R+) pravý, plus terminál Zelená(R-) pravý, minus terminál d) Utáhněte upevňovací šrouby headshellu. 5. Připojte kabel audio výstupu 19- k audio vstupu vašeho mixu, a připojte uzemňovací kabel 20- k uzemňovacímu šroubu vašeho mixu. 6. Pokud chcete, připojte počítadlo beatu do připojovací zásuvky Pokud chcete, připojte dálková ovladač do připojovací zásuvky Připojte el.kabel do připojovací zásuvky 23- a do zásuvky ve zdi. OBSLUHA 1.Vyvažovací závaží Umístěte zvedač ramene přenosky 15- do polohy DOWN. Veďte rameno přenosky 13- těsně před gramofon 1-.Upravte vyvažovací závaží 18- tak, že je otočíte po směru hodinových ručiček tak, aby se rameno přenosky nenaklánělo dolů nebo nahoru, tj.mělo by být rovnoběžné s vinylem. Pak vraťte rameno přenosky do opěry 14-. Nastavte stupnici vyrovnávacího závaží 17- tak, aby poloha 0 byla nad vyznačenou čárou. Pokračujte v otáčení vyrovnávacího závaží po směru hodinových ručiček dokud nebude stupnice ukazovat hodnotu, která se shoduje s doporučenou silou tlaku jehly systému přenosky. 2. Anti-skating kotouč Nastavte anti-skating kotouč 16- tak, aby se hodnota tlaku jehly rovnala tlaku jehly systému přenosky. 3.Zapnutí jednotky Po dokončení všech připojení zapněte jednotku spínačem ON/OFF 4-; je aktivováno osvětlení gramofonu. 4. Hraní Umístěte desku na slipmat na gramofonu 1-. Použijte volič 33/45/78 6- k nastavené správné rychlosti. Kontrolka příslušného voliče se rozsvítí. Pozn.: K aktivaci 78 RPM stiskněte oba 33/45/78 voliče najednou. Obě kontrolky se rozsvítí. Aby se gramofon otáčel proti směru hodinových ručiček, aktivujte spínač REVERSE 8-; kontrolka bliká. Pozn.: I v režimu reverse jsou funkční všechny funkce gramofonu. Znovu aktivujte spínač Reverse, aby se gramofon vrátil do normálního směru otáčení po směru hodinových ručiček, kontrolka bude svítit nepřerušovaně. Aktivujte tlačítko START/STOP 5-. Vyjměte headshell ze systému přenosky 12-. Nyní posuňte zvedák přenosky 15- do polohy UP a posuňte rameno přenosky 13- přímo nad požadovanou pozici na desce. Pak dejte zvedák přenosky do pozice DOWN, aby se rameno přenosky snížilo na rýhy vinylu. Pozor: Je možné nechat zvedák přenosky trvale v poloze DOWN a snižovat rameno přenosky manuálně do požadované pozice. Pokud tak děláte, ujistěte se, že nepoškozujete jehlu systému přenosky. 5. Osvětlení jehly Použijte spínač 7- k aktivaci osvětlení jehly, pokud je nutné, abyste lépe viděli na rýhy vinylu. Deaktivujte osvětlení tak, že tisknete lampu dolů, dokud nezapadne na místo. 6.RPM jemné ladění Použijte Pitch Fader 11- k upravení rychlosti vinylu. Použijte volič pitche 9- pro rozsah změn pitche mezi +-10% (kontrolka svítí trvale) a +- 20%(kontrolka bliká). Pokud si přejete desku přehrát v původní rychlosti, umístěte pitch fader do polohy +/-0%. Deaktivujte jemné ladění RPM použitím Quartz zámku 10-. Opakované stisknutí znovu aktivuje funkci doladění. Gramofon se vrací k RPM nastavené pomocí pitch faderu. TECHNICKÉ ÚDAJE Model: Pohon: RPM: Start/Stop: Točivý moment: Rozměry: Hmotnost: 3rychlostní, plně manuální vysoko točivý přímý náhon quartz 33 1/3, 45 a 78 RPM < 1 sec > 1600 g/cm 450 x 352 x 144 mm 9,8 kg
