1 2012 KATALOG VÝROBKŮ POL-SKONE INVESTICE/PROJEKTY Uvedené ceny jsou bez DPH a platné od Dveře a okna Laureat XI i XII edycji Týká se výrobků označených značkou FSC

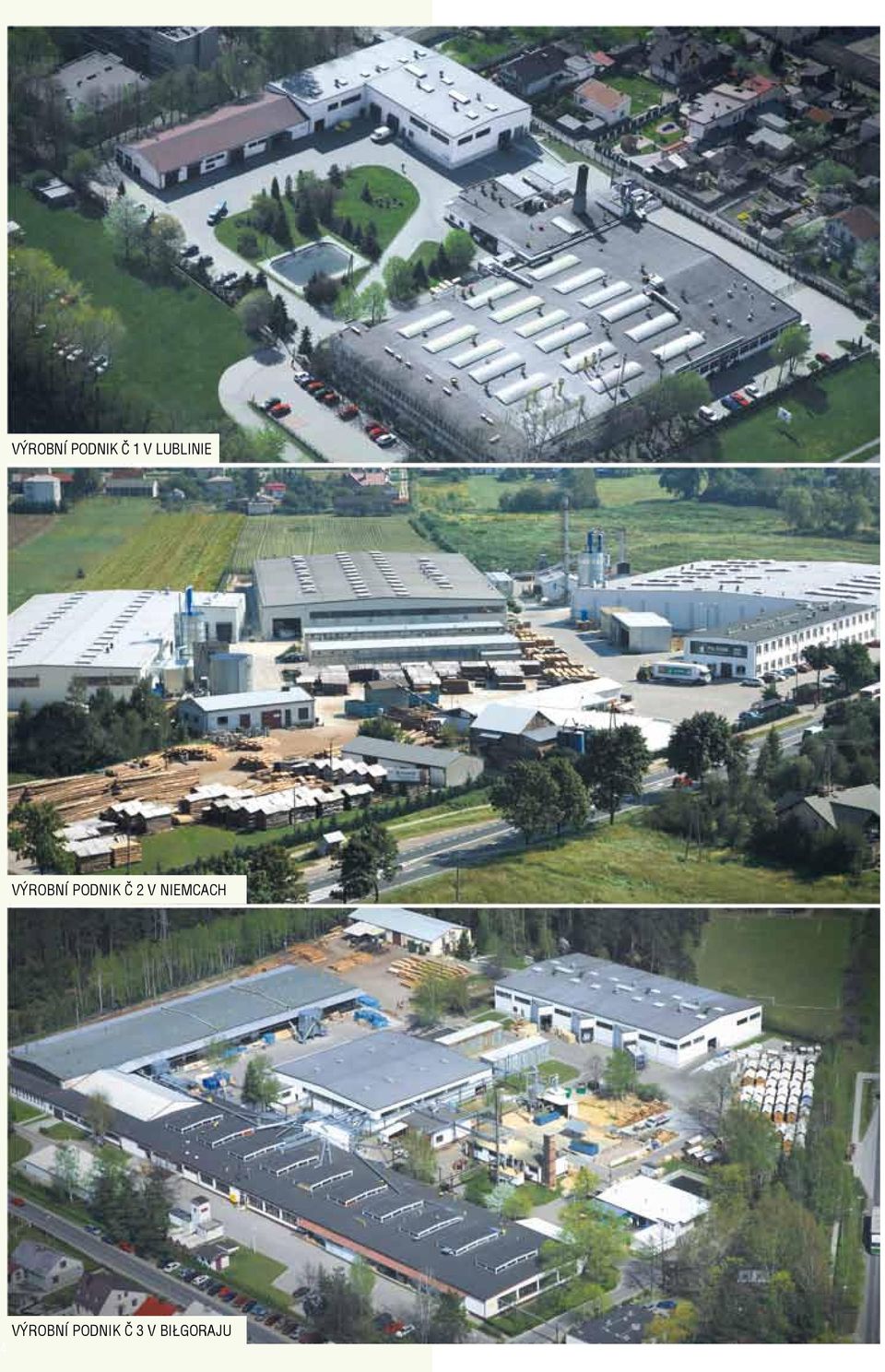

2 VÝROBNÍ PODNIK Č 1 V LUBLINIE VÝROBNÍ PODNIK Č 2 V NIEMCACH VÝROBNÍ PODNIK Č 3 V BIŁGORAJU 4

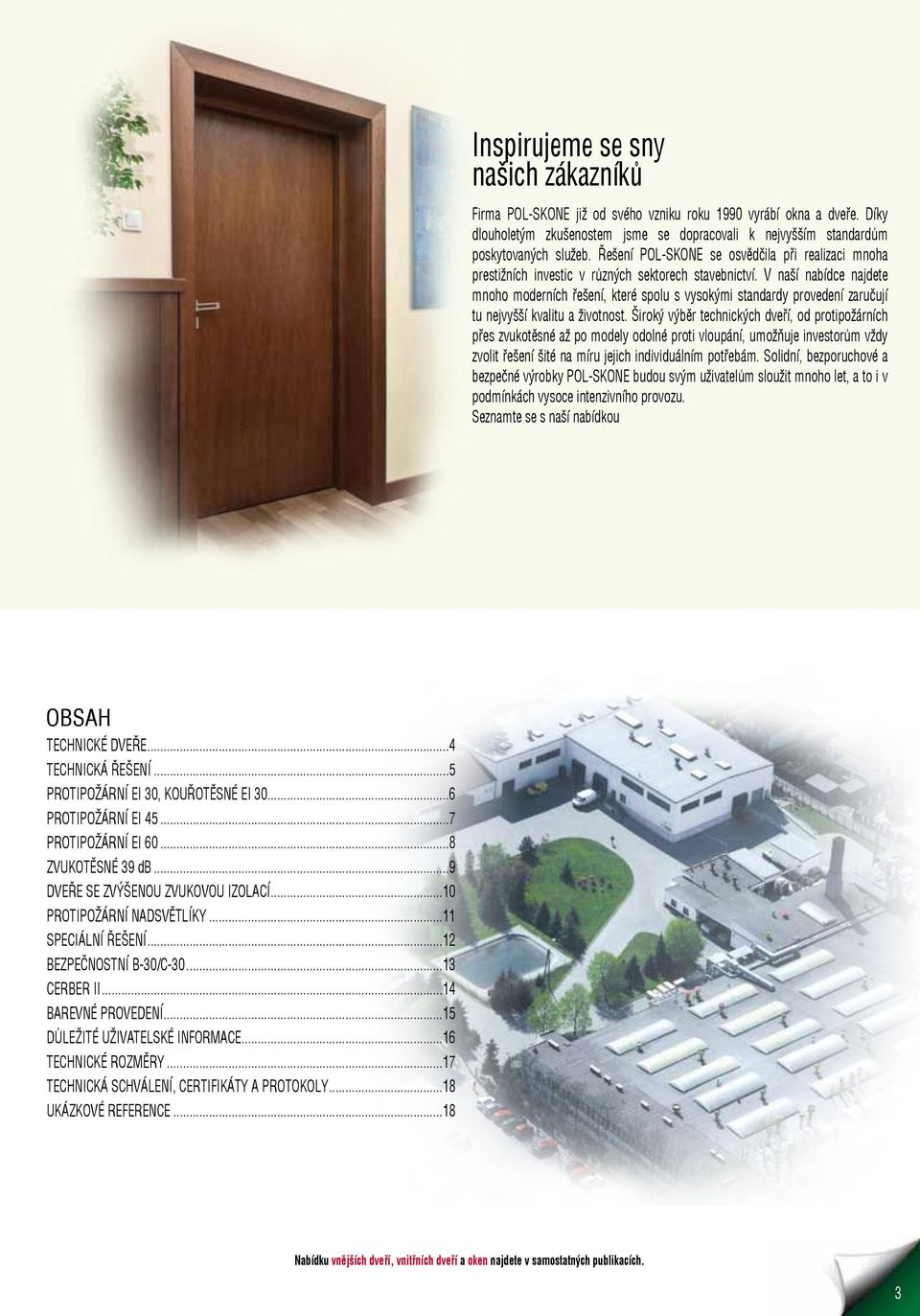

3 Inspirujeme se sny našich zákazníků Firma POL-SKONE již od svého vzniku roku 1990 vyrábí okna a dveře. Díky dlouholetým zkušenostem jsme se dopracovali k nejvyšším standardům poskytovaných služeb. Řešení POL-SKONE se osvědčila při realizaci mnoha prestižních investic v různých sektorech stavebnictví. V naší nabídce najdete mnoho moderních řešení, které spolu s vysokými standardy provedení zaručují tu nejvyšší kvalitu a životnost. Široký výběr technických dveří, od protipožárních přes zvukotěsné až po modely odolné proti vloupání, umožňuje investorům vždy zvolit řešení šité na míru jejich individuálním potřebám. Solidní, bezporuchové a bezpečné výrobky POL-SKONE budou svým uživatelům sloužit mnoho let, a to i v podmínkách vysoce intenzivního provozu. Seznamte se s naší nabídkou OBSAH TECHNICKÉ DVEŘE...4 TECHNICKÁ ŘEŠENÍ...5 PROTIPOŽÁRNÍ EI 30, KOUŘOTĚSNÉ EI PROTIPOŽÁRNÍ EI PROTIPOŽÁRNÍ EI ZVUKOTĚSNÉ 39 db...9 DVEŘE SE ZVÝŠENOU ZVUKOVOU IZOLACÍ...10 PROTIPOŽÁRNÍ NADSVĚTLÍKY...11 SPECIÁLNÍ ŘEŠENÍ...12 BEZPEČNOSTNÍ B-30/C CERBER II...14 BAREVNÉ PROVEDENÍ...15 DŮLEŽITÉ UŽIVATELSKÉ INFORMACE...16 TECHNICKÉ ROZMĚRY...17 TECHNICKÁ SCHVÁLENÍ, CERTIFIKÁTY A PROTOKOLY...18 UKÁZKOVÉ REFERENCE...18 Nabídku vnějších dveří, vnitřních dveří a oken najdete v samostatných publikacích. 3

4 TECHNICKÉ DVEŘE odolnost proti ohni do 60 min vzduchová neprůzvučnost do 44 db kouřotěsnost odolnost proti vloupání III. evropská třída (třída B a C) Technické dveře firmy POL-SKONE mají ty nejvyšší parametry, které splňují všechny požadavky stavebních zákonů. Vyznačují se vysokou kvalitou provedení, a proto se již mnoho let těší obrovské důvěře investorů. Používají se v kancelářích, nebytových a komerčních prostorách, hotelích a také veřejných budovách. Dosud jsme realizovali spoustu investic, kde naše dveře chrání nejen proti požáru a dýmu, ale také proti okolnímu hluku, čímž dále zvyšují komfort v místnost. 4

5 TECHNICKÁ ŘEŠENÍ dveřní zavírač s horní montáží (s kluznou lištou, ramínkový)* nebo krytý dveřní zavírač* borovicová zárubeň pevná zadlabaný zámek na vložku 3 nebo 4 závěsy jedno nebo dvě padací těsnění nebo nebo barevné přizpůsobení zárubní a křídel - možnost sladit s dveřmi a okny v interiéru nebo borovicová zárubeň nastavitelná elektronické zámky a systémy kontroly přístupu bohatý výběr barevných provedení dřevěný práh PVC FÓLIE NATÍRANÉ DÝHOVANÉ LAMINOVANÉ SILKSTONE GRAVISTONE ECO TOP LAMISTONE TOP RESIST * pro zajištění parametru odolnosti proti ohni je nutno použít dveřní zavírač 5

6 PROTIPOŽÁRNÍ EI 30 Protipožární dveře s nadsvětlíky nebo bez nich jsou určeny pro použití jako vnitřní vchodové dveře v bytech, bytových domech, veřejných budovách a průmyslových objektech. Dveře uzavírají otvory ve vnitřních stěnách mezi schodištěm či chodbou a místnostmi. n MONTÁŽ DVEŘÍ EI 30 Zabudování dveří, na něž se vztahuje Technické schválení, musí odpovídat technickému projektu, vypracovanému pro daný objekt a také: platným normám a stavebně - technickým předpisům, zejména nařízení ministra infrastruktury ze dne 12. dubna 2002 o technických podmínkách, kterým musí odpovídat budovy a jejich situování (Sb. č. 75 z r. 2002, položka 690 s pozdějšími změnami), ustanovením Technického schválení, návodu k montáži a zabudování dveří vydanému výrobcem dveří a dodanému odběrateli s každou šarží výrobků. Protipožární dveře systému POL-SKONE FR EI 30 lze zabudovat do stěn: zděných (z pálených nebo silikátových cihel) o tloušťce min. 120 mm, betonových nebo železobetonových o tloušťce min. 100 mm, z plných nebo dutých pórobetonových tvárnic o tloušťce min. 115 mm, skeletových z GKF desek s třídou odolnosti proti ohni min. EI 30 a o tloušťce min. 100 mm. U stěn ze sádrokartonu musí být dřevěná zárubeň dveřního systému připevněna k profilům UA 75 nebo UA 100 pomocí ocelových vrutů do dřeva a kotvícím plechům přes pásky ze sádrokartonových desek o tloušťce 12,5 mm typu GKF. U zděných, betonových nebo železobetonových stěn musí být dřevěná zárubeň dveřního systému připevněna pomocí ocelových hmoždinek Ø 10 mm s roztečí max. 565 mm. Volný prostor mezi zárubní a stěnou je těsně vyplněn minerální vlnou nebo montážní protipožární pěnou, zabezpečenou zvenku zdicí maltou. nabízené dveře v barevném provedení merbau Royal 295 plné prosklené prosklené plné/prosklené plné lze použít sadu s protipožárními nadsvětlíky (str. 11) PROTIPOŽÁRNÍ DVEŘE EI 30 n KONSTRUKCE KŘÍDLA křídlo ve falcovém systému, rám z jehličnatého dřeva obložený HDF deskou, výplň tvoří speciální konstrukce POL-SKONE n ZÁRUBEŇ borovicová zárubeň pevná POL-SKONE 100 mm x 55 mm s těsněním nebo nastavitelná zárubeň n ROZMĚRY šířka 1012 mm (max mm) u jednokřídlových dveří, u dvoukřídlých dveří (max mm) výška dveří 2075 mm (max mm) n PŘÍSLUŠENSTVÍ tři závěsy expanzivní těsnění padací těsnění zámek antipanikové madlo dveřní zavírač (s horní montáží, krytý) volný, pevný řetízek elektronické zámky a systémy kontroly přístupu kukátko elektrický zámek antipanikové zámky ozdobný vzhled štítky s kontrolou přístupu Technické schválení ITB: AT /2010 Certifikát shody ITB -1937/W odolnost proti ohni 30 min součinitel neprůzvučnosti Rw=32 db jednokřídlové Rw=30 db dvoukřídlé Rw=44 db jednokřídlové KOUŘOTĚSNÉ DVEŘE EI 30 n KONSTRUKCE KŘÍDLA křídlo ve falcovém systému, rám z jehličnatého dřeva obložený HDF deskou, výplň tvoří speciální konstrukce POL-SKONE n ZÁRUBEŇ pevná nebo nastavitelná borovicová zárubeň POL-SKONE 100 mm x 55 mm s těsněním, dubový práh s hliníkovou lištou a těsněním n ROZMĚRY šířka dveří 1012 mm výška dveří 2075 mm n PŘÍSLUŠENSTVÍ tři závěsy expanzivní těsnění zámek antipanikové madlo dveřní zavírač (s horní montáží) elektronické zámky a systémy kontroly přístupu kukátko ozdobný vzhled Technické schválení ITB: AT /2008 Certifikát shody ITB: -1807/W kouřotěsné kouřotěsnost odolnost proti ohni 30 min součinitel neprůzvučnosti Rw=39 db jednokřídlové 6

7 PROTIPOŽÁRNÍ EI 45 Dveře jsou určeny pro uzavření otvorů uvnitř budov, přičemž mohou být využity také jako vnitřní vchodové dveře z chodeb nebo schodišť do bytů v domech pro více rodin, do bytů v bytových domech a do místností ve veřejných budovách. n PARAMETRY odolnost proti ohni 45 min součinitel neprůzvučnosti Rw=32 db antipanikové madlo dveřní zavírač s horní montáží elektronické zámky a systémy kontroly přístupu nabízené dveře v barevném provedení cappucino 421 plné prosklené prosklené plné/prosklené plné n KONSTRUKCE KŘÍDLA křídlo ve falcovém systému, výplň tvoří speciální konstrukce POL-SKONE, obložení z HDF desky n ZÁRUBEŇ borovicová zárubeň pevná POL-SKONE 100 mm x 55 mm s těsněním nebo nastavitelná zárubeň n ROZMĚRY šířka 1012 mm (max mm) u jednokřídlových dveří, dvoukřídlých (max mm) výška dveří 2075 mm (max mm) n PŘÍSLUŠENSTVÍ čtyři závěsy expanzivní těsnění padací těsnění zámek antipanikové madlo dveřní zavírač s horní montáží elektronické zámky (hotelové) a systémy kontroly přístupu kukátko ozdobný vzhled antipanikové zámky svrchní zámek n MONTÁŽ DVEŘÍ El 45 Zabudování protipožárních dveří systému POL-SKONE FR EI 45 musí odpovídat technickému projektu, vypracovanému pro daný objekt a také platným normám a stavebně - technickým předpisům, zejména nařízení ministra infrastruktury ze dne 12. dubna 2002 o technických podmínkách, kterým musí odpovídat budovy a jejich situování (Sb. č. 75 z r. 2002, položka 690 s pozdějšími změnami) a podle návodu výrobce, který musí být připojen ke každé šarži výrobků dodávané odběrateli. Dveře POL-SKONE EI 45 lze zabudovat do stěn: betonových nebo železobetonových o tloušťce min. 100 mm, zděných - z pálených nebo silikátových cihel o tloušťce min. 120 mm, z pórobetonu o tloušťce min. 175 mm. skeletových z GKF desek s třídou odolnosti proti ohni min. EI 60 a o tloušťce min. 100 mm. U stěn ze sádrokartonu musí být dřevěná zárubeň dveřního systému připevněna k profilům UA 75 nebo UA 100 pomocí ocelových vrutů do dřeva Ø 4 x 50 mm přes pásky ze sádrokartonových desek o tloušťce 12,5 mm typu GKF. U betonových, železobetonových, cohlových, silikátových a pórobetonových stěn musí být mezera mezi zárubní a stěnou vyplněna minerální vlnou a zabezpečena maltou. Technické schválení ITB: AT /2006 Certifikát shody ITB -1561/W 7

8 PROTIPOŽÁRNÍ EI 60 Dveře jsou určeny pro uzavření otvorů uvnitř budov, přičemž mohou být využity také jako vnitřní vchodové dveře z chodeb nebo schodišť do bytů v domech pro více rodin, do bytů v bytových domech a do místností ve veřejných budovách. n PARAMETRY odolnost proti ohni 60 min součinitel neprůzvučnosti Rw=32 db antipanikové madlo dveřní zavírač s horní montáží elektronické zámky a systémy kontroly přístupu nabízené dveře v barevném provedení merbau Royal 295 plné prosklené prosklené plné/prosklené plné n KONSTRUKCE KŘÍDLA křídlo ve falcovém systému, rám z jehličnatého dřeva obložený HDF deskou, výplň tvoří speciální konstrukce POL-SKONE n ZÁRUBEŇ borovicová zárubeň pevná POL-SKONE 100 mm x 55 mm s těsněním nebo nastavitelná zárubeň n ROZMĚRY šířka 1012 mm (max mm) u jednokřídlových dveří, u dvoukřídlých dveří (max mm) výška dveří 2075 mm (max mm) n PŘÍSLUŠENSTVÍ tři závěsy expanzivní těsnění padací těsnění zámek antipanikové madlo dveřní zavírač s horní montáží elektronické zámky (hotelové) a systémy kontroly přístupu kukátko ozdobný vzhled n MONTÁŽ DVEŘÍ El 60 Zabudování protipožárních dveří systému POL-SKONE FR EI 60 musí odpovídat technickému projektu, vypracovanému pro daný objekt a také platným normám a stavebně - technickým předpisům, zejména nařízení ministra infrastruktury ze dne 12. dubna 2002 o technických podmínkách, kterým musí odpovídat budovy a jejich situování (Sb. č. 75 z r. 2002, položka 690 s pozdějšími změnami) a podle návodu výrobce, který musí být připojen ke každé šarži výrobků dodávané odběrateli. Dveře POL-SKONE EI 60 lze zabudovat do stěn: betonových nebo železobetonových o tloušťce min. 100 mm, zděných - z pálených nebo silikátových cihel o tloušťce min. 120 mm, z pórobetonu o tloušťce min. 175 mm. skeletových z GKF desek s třídou odolnosti proti ohni min. EI 60 a o tloušťce min. 100 mm. U stěn ze sádrokartonu musí být dřevěná zárubeň dveřního systému připevněna k profilům UA 75 nebo UA 100 pomocí ocelových vrutů do dřeva Ø 4 x 50 mm přes pásky ze sádrokartonových desek o tloušťce 12,5 mm typu GKF. U betonových, železobetonových, cohlových, silikátových a pórobetonových stěn musí být mezera mezi zárubní a stěnou vyplněna minerální vlnou a zabezpečena maltou. Technické schválení ITB AT /2006 Certifikát shody ITB -1561/W 8

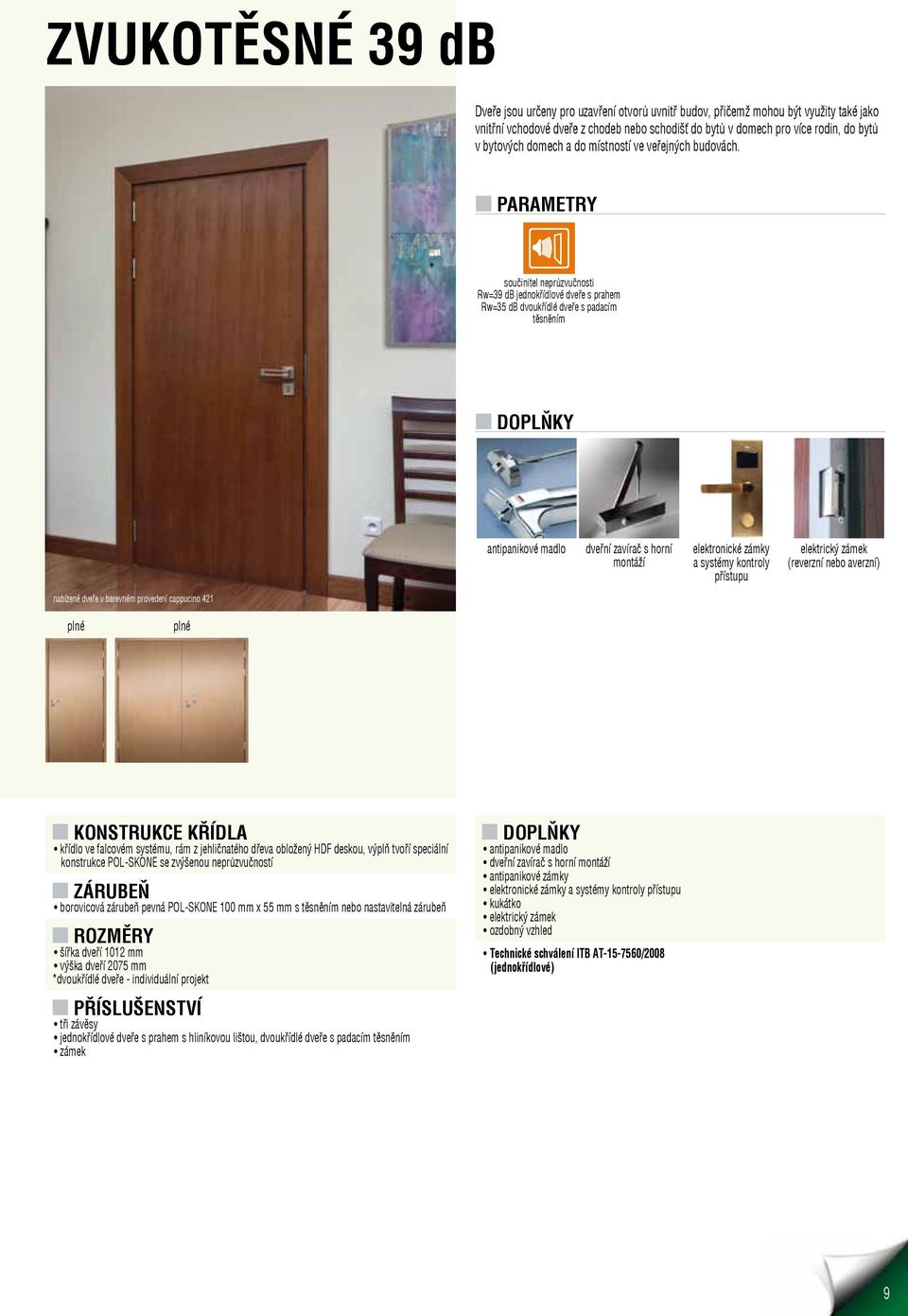

9 ZVUKOTĚSNÉ 39 db Dveře jsou určeny pro uzavření otvorů uvnitř budov, přičemž mohou být využity také jako vnitřní vchodové dveře z chodeb nebo schodišť do bytů v domech pro více rodin, do bytů v bytových domech a do místností ve veřejných budovách. n PARAMETRY součinitel neprůzvučnosti Rw=39 db jednokřídlové dveře s prahem Rw=35 db dvoukřídlé dveře s padacím těsněním antipanikové madlo dveřní zavírač s horní montáží elektronické zámky a systémy kontroly přístupu elektrický zámek (reverzní nebo averzní) nabízené dveře v barevném provedení cappucino 421 plné plné n KONSTRUKCE KŘÍDLA křídlo ve falcovém systému, rám z jehličnatého dřeva obložený HDF deskou, výplň tvoří speciální konstrukce POL-SKONE se zvýšenou neprůzvučností n ZÁRUBEŇ borovicová zárubeň pevná POL-SKONE 100 mm x 55 mm s těsněním nebo nastavitelná zárubeň n ROZMĚRY šířka dveří 1012 mm výška dveří 2075 mm *dvoukřídlé dveře - individuální projekt n PŘÍSLUŠENSTVÍ tři závěsy jednokřídlové dveře s prahem s hliníkovou lištou, dvoukřídlé dveře s padacím těsněním zámek antipanikové madlo dveřní zavírač s horní montáží antipanikové zámky elektronické zámky a systémy kontroly přístupu kukátko elektrický zámek ozdobný vzhled Technické schválení ITB AT /2008 (jednokřídlové) 9

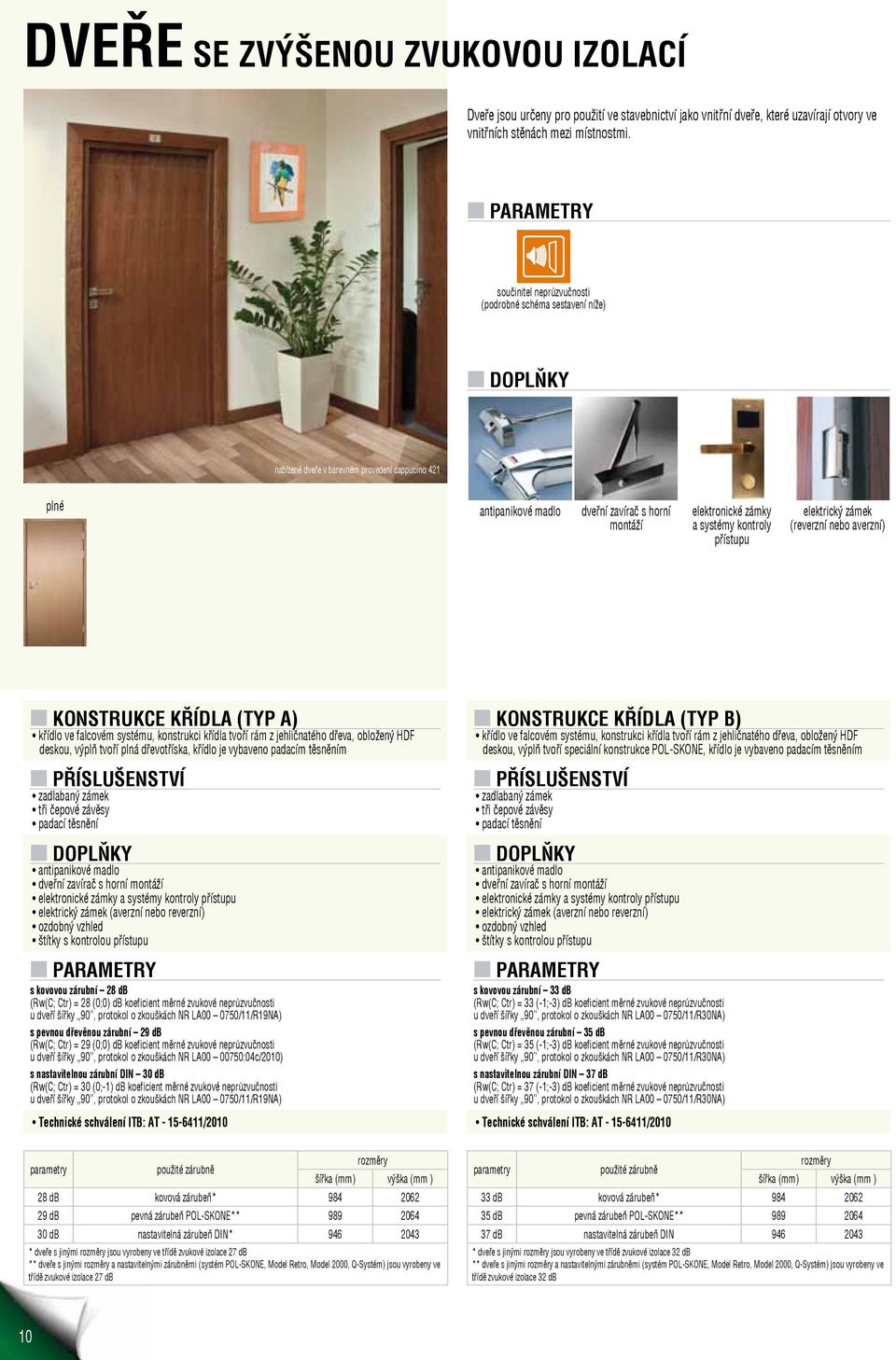

10 DVEŘE SE ZVÝŠENOU ZVUKOVOU IZOLACÍ Dveře jsou určeny pro použití ve stavebnictví jako vnitřní dveře, které uzavírají otvory ve vnitřních stěnách mezi místnostmi. n PARAMETRY součinitel neprůzvučnosti (podrobné schéma sestavení níže) nabízené dveře v barevném provedení cappucino 421 plné antipanikové madlo dveřní zavírač s horní montáží elektronické zámky a systémy kontroly přístupu elektrický zámek (reverzní nebo averzní) n KONSTRUKCE KŘÍDLA (Typ A) křídlo ve falcovém systému, konstrukci křídla tvoří rám z jehličnatého dřeva, obložený HDF deskou, výplň tvoří plná dřevotříska, křídlo je vybaveno padacím těsněním n PŘÍSLUŠENSTVÍ zadlabaný zámek tři čepové závěsy padací těsnění antipanikové madlo dveřní zavírač s horní montáží elektronické zámky a systémy kontroly přístupu elektrický zámek (averzní nebo reverzní) ozdobný vzhled štítky s kontrolou přístupu n PARAMETRY s kovovou zárubní 28 db (Rw(C; Ctr) = 28 (0;0) db koeficient měrné zvukové neprůzvučnosti u dveří šířky 90, protokol o zkouškách NR LA /11/R19NA) s pevnou dřevěnou zárubní 29 db (Rw(C; Ctr) = 29 (0;0) db koeficient měrné zvukové neprůzvučnosti u dveří šířky 90, protokol o zkouškách NR LA :04c/2010) s nastavitelnou zárubní DIN 30 db (Rw(C; Ctr) = 30 (0;-1) db koeficient měrné zvukové neprůzvučnosti u dveří šířky 90, protokol o zkouškách NR LA /11/R19NA) Technické schválení ITB: AT /2010 n KONSTRUKCE KŘÍDLA (Typ B) křídlo ve falcovém systému, konstrukci křídla tvoří rám z jehličnatého dřeva, obložený HDF deskou, výplň tvoří speciální konstrukce POL-SKONE, křídlo je vybaveno padacím těsněním n PŘÍSLUŠENSTVÍ zadlabaný zámek tři čepové závěsy padací těsnění antipanikové madlo dveřní zavírač s horní montáží elektronické zámky a systémy kontroly přístupu elektrický zámek (averzní nebo reverzní) ozdobný vzhled štítky s kontrolou přístupu n PARAMETRY s kovovou zárubní 33 db (Rw(C; Ctr) = 33 (-1;-3) db koeficient měrné zvukové neprůzvučnosti u dveří šířky 90, protokol o zkouškách NR LA /11/R30NA) s pevnou dřevěnou zárubní 35 db (Rw(C; Ctr) = 35 (-1;-3) db koeficient měrné zvukové neprůzvučnosti u dveří šířky 90, protokol o zkouškách NR LA /11/R30NA) s nastavitelnou zárubní DIN 37 db (Rw(C; Ctr) = 37 (-1;-3) db koeficient měrné zvukové neprůzvučnosti u dveří šířky 90, protokol o zkouškách NR LA /11/R30NA) Technické schválení ITB: AT /2010 parametry použité zárubně rozměry šířka (mm) výška (mm ) 28 db kovová zárubeň* db pevná zárubeň POL-SKONE** db nastavitelná zárubeň DIN* * dveře s jinými rozměry jsou vyrobeny ve třídě zvukové izolace 27 db ** dveře s jinými rozměry a nastavitelnými zárubněmi (systém POL-SKONE, Model Retro, Model 2000, Q-Systém) jsou vyrobeny ve třídě zvukové izolace 27 db parametry použité zárubně rozměry šířka (mm) výška (mm ) 33 db kovová zárubeň* db pevná zárubeň POL-SKONE** db nastavitelná zárubeň DIN * dveře s jinými rozměry jsou vyrobeny ve třídě zvukové izolace 32 db ** dveře s jinými rozměry a nastavitelnými zárubněmi (systém POL-SKONE, Model Retro, Model 2000, Q-Systém) jsou vyrobeny ve třídě zvukové izolace 32 db 10

11 PROTIPOŽÁRNÍ NADSVĚTLÍKY Protipožární dveře s nadsvětlíky nebo bez nich jsou určeny pro použití jako vnitřní vchodové dveře v bytech, bytových domech, veřejných budovách a průmyslových objektech. Dveře uzavírají otvory ve vnitřních stěnách mezi schodištěm či chodbou a místnostmi. n PARAMETRY odolnost proti ohni 30 min (425) (944) 2152 (944) 4040 nejsou nabízeny v barevném provedení PVC (700, 701, 702, 703) Horní nadsvětlík Minimální rozměry nadsvětlíku: 300 x 300 mm Maximální rozměry nadsvětlíku 2152 x 425 mm Boční nadsvětlík Minimální rozměry nadsvětlíku: 300 x výška dveří Maximální rozměry nadsvětlíku 944 x 2175 mm Schémata znázorňují vzorové příklady sestavení. n KONSTRUKCE rám nadsvětlíku vyrobený z borovicového dřeva, průhledné protipožární sklo připevněné dubovými rámečky n ROZMĚRY boční nadsvětlík: max. 944 x 2175 mm horní nadsvětlík: max x 425 mm Technické schválení ITB: AT /2010 Certifikát shody ITB -1937/W Nadsvětlíky používané s technickými dveřmi EI 30 (str. 6) 11

12 SPECIÁLNÍ ŘEŠENÍ n DVEŘE VYSOKÉ DO 2,5 m standardní řešení volitelné řešení Dveře s odolností proti ohni 30 min. a výškou do 2,5 m (1212x 2500 mm) 2075 mm 2500 mm V současné době ve fázi certifikace, plánovaný termín uvedení na trh je 1. květen n NETYPICKÁ ZABUDOVÁNÍ STĚNY Netypická zabudování stěny (individuální projekty) přizpůsobené i těm nejnáročnějším projektům. Horní panely s různými povrchovými úpravami n OZDOBNÝ VZHLED TECHNICKÝCH DVEŘÍ UKÁZKOVÉ VZORY Lze vyrobit technické dveře s ozdobným vzhledem (za příplatek po konzultaci s obchodním oddělením POL-SKONE) MILENIUM GRAND VENA FORM 12

13 BEZPEČNOSTNÍ B-30/C-30 Dveře jsou určeny pro uzavření otvorů uvnitř budov, přičemž mohou být využity také jako vnitřní vchodové dveře z chodeb nebo schodišť do bytů v domech pro více rodin, do bytů v bytových domech a do místností ve veřejných budovách. n PARAMETRY odolnost proti ohni 30 min W0 součinitel neprůzvučnosti Rw=39 db zvýšená odolnost proti vloupání W1 kouřotěsnost W2 W3 W4 W5 B-30 C-30 n ROZMĚRY (na vnější straně zárubně) 1012 x 2075 mm volitelně za příplatek 10% v rozměrech: 880x1950 mm; 880x2000 mm; 880x2075 mm; 980x1950 mm; 980x2000 mm; 980x2075 mm; 1012x1950 mm; 1012x2000 mm možnost výroby dveří o rozměrech 1112 x 2175 mm; dveře si uchovávají parametr zvýšené odolnosti proti vloupání třídy B, III. evropské třídy odolnosti proti vloupání, odolnosti proti ohni 30 min., zvukotěsnosti 39dB, bez parametru kouřotěsnosti n KONSTRUKCE dřevěný rám obložený dvěma HDF deskami, výplň tvoří speciální konstrukce POL-SKONE, pevná borovicová zárubeň (lze použít rozšiřující panely), dubový práh vysoký 20 mm n DOSTUPNÉ VERZE jednokřídlové: ploché - VERZE 0, frézované: VERZE 1, VERZE 2, VERZE 3, VERZE 4, VERZE 5 n ZPŮSOB OTVÍRÁNÍ směrem ven nebo dovnitř n KOVÁNÍ lištový zámek zadlabaný se čtyřbodovou zástrčkou (2 trny, 2 háky), rozteč 72 mm, stříbrná barva 3 nastavitelné úhlové závěsy stříbrné barvy, 5 trnů proti vysazení doporučené příslušenství (příplatek): ROZETA GARDA, klika GARDA třídy C, vložky třídy 6, kukátko za příplatek ve standardní verzi: vyfrézovaný otvor pro kliku GARDA* Aby byly splněny podmínky TECHNICKÉHO SCHVÁLENÍ pro dveře s odolností proti ohni 30 min., musí být použit dveřní zavírač. n TECHNICKÉ PARAMETRY Zvýšená odolnost proti vloupání třídy B III. evropská třída odolnosti proti vloupání Kouřotěsnost Odolnost proti ohni: 30 min Vzduchová neprůzvučnost: 39 db** Technické schválení: AT /2008 Certifikát shody ITB-1807/W n ROZMĚRY (na vnější straně zárubně) 1012 x 2075 mm volitelně za příplatek 10% v rozměrech: 880x1950 mm; 880x2000 mm; 880x2075 mm; 980x1950 mm; 980x2000 mm; 980x2075 mm; 1012x1950 mm; 1012x2000 mm možnost výroby dveří o rozměrech 1112 x 2175 mm; dveře si uchovávají parametr nejvyšší odolnosti proti vloupání třídy C, III. evropské třídy odolnosti proti vloupání, odolnosti proti ohni 30 min., zvukotěsnosti 39 db, bez parametru kouřotěsnosti n KONSTRUKCE dřevěný rám obložený dvěma HDF deskami, výplň tvoří speciální konstrukce POL-SKONE, borovicová zárubeň (lze použít rozšiřující panely), dubový práh vysoký 20 mm n DOSTUPNÉ VERZE jednokřídlové: ploché - VERZE 0, frézované: VERZE 1, VERZE 2, VERZE 3, VERZE 4, VERZE 5 n ZPŮSOB OTVÍRÁNÍ směrem ven nebo dovnitř n KOVÁNÍ lištový zámek zadlabaný s pětibodovou zástrčkou (2 trny, 3 háky), rozteč 72 mm, stříbrná barva 3 nastavitelné úhlové závěsy stříbrné barvy, 5 trnů proti vysazení bezpečnostní kování s ochranou vložky, vložky třídy 6 (nikl - satén) kukátko za příplatek Aby byly splněny podmínky TECHNICKÉHO SCHVÁLENÍ pro dveře s odolností proti ohni 30 min., musí být použit dveřní zavírač. n TECHNICKÉ PARAMETRY Nejvyšší odolnost proti vloupání třídy C III. evropská třída odolnosti proti vloupání Kouřotěsnost Odolnost proti ohni: 30 min Vzduchová neprůzvučnost: 39 db*** *Možnost provedení bez navrtání, je potřeba použít kliku se zvýšenou odolností proti vloupání **Rw (C;Ctr) = 39 (-1;-2) db koeficient měrné zvukové neprůzvučnosti u dveří (protokol NR LA/1509/07) ***Rw (C;Ctr) = 39 (-1;-2) db koeficient měrné zvukové neprůzvučnosti u dveří (raport NR LA/1532/08) Ke dveřím B-30, C-30 lze použít nastavitelné zárubně (viz str. 7) 13

14 CERBER II nabízené dveře v barevném provedení Cappucino 421 plné VÝZDOBA 02 VÝZDOBA 03 VERZE 39 db n PARAMETRY součinitel neprůzvučnosti Rw=39 db* n KONSTRUKCE KŘÍDLA křídlo (falcový systém pro standardní kovovou zárubeň): dřevěný rám, obložený dvěma HDF deskami, výplň tvoří děrovaná dřevotříska, volitelně plná dveře (falcový systém): křídlo, borovicová zárubeň pevná, práh s hliníkovou lištou n ZPŮSOB OTVÍRÁNÍ tradiční (dovnitř) n KOVÁNÍ dveře (sada se zárubní): úhlové závěsy (2 ks u 80, 3 ks u 90 ) - stříbrné, 2 nezávislé čepy proti vysazení; dva zadlabané zámky třítrnové na cylindrickou vložku (bez vložek); kukátko - stříbrné křídlo s falcem: křídlo s falcem: čepové závěsy, které lze použít v zárubních odpovídajících ČSN (3 kusy) 2 nezávislé čepy proti vysazení; dva zadlabané jednobodové zámky na cylindrickou vložku (bez vložek); kukátko - stříbrné dveře VERZE 39 db*: úhlové závěsy (3 ks) - stříbrné, 5 nezávislých čepů proti vysazení; vícebodový lištový zámek s vložkami třídy 6; kukátko stříbrné rohový plech n VÝPLNĚ trnový zámek tříbodový zadlabaný děrovaná dřevotříska zástrčka vícebodového lištového zámku ve VERZI 39 db dubový práh s hliníkovou lištou chránící proti nadměrnému opotřebení plná dřevotříska (volba) n ROZMĚRY křídlo (rozměry ve falci): 820, 920 x 1970 mm dveře (na vnější straně zárubně): 895, 995 x 2013 mm dveře VERZE 39 db (na vnější straně zárubně): 1012 x 2075 mm* Konstrukce dveří umožňuje zkrácení do 50 mm standard Technické schválení ITB: AT /2011 Technické schválení ITB: AT /

15 BAREVNÉ PROVEDENÍ TOP RESIST * Povrch s vrstvou s vysokou odolností proti poškrábání a otěru. LAMISTONE * Povrch s vrstvou chránící proti otěru a působení chemických prostředků. Tento povrch je doporučován pro veřejné budovy a používán v podmínkách intenzivního provozu dveří, např. v hotelích, kancelářích, SPA, plaveckých bazénech bílá buk olše jabloň višeň wenge ECO TOP * Ekologický povrch odolný proti otěru. 258 NOVINKA NOVINKA bílá bílý dub ořech prémium wenge mahagon NOVINKA 131 NOVINKA 132 NOVINKA 133 NOVINKA 134 NOVINKA bílá dub buk bavaria calvados kavkazský vlašský ořech bílá country javor ořech dub tmavý akát tmavý ořech SILKSTONE * Povrch s vlastnostmi LAMISTONE, navíc s neopakovatelným efektem struktury pravého dřeva. GRAVISTONE** 359 NOVINKA 360 bílá latte karamel čokoláda Povrch s výraznou prostorovou strukturou přírodního dřeva se zvýšenou odolností proti mechanickému poškození NOVINKA 297 NOVINKA polský dub antický kaštan antický ořech dub Royal ořech Royal kaštan Royal antracit Royal jasan Royal merbau Royal polský jasan nugát Royal Fiori LAMINOVANÉ * CPL 0,2 mm CPL 0,5 mm* HPL* 820 NOVINKA NOVINKA 863 NOVINKA 865 NOVINKA 866 NOVINKA bílá buk šedý višeň dub bílý dub ořech wenge mahagon prémium Volitelně lze použít lamináty HPL 0,6-1,0 mm DÝHOVANÉ Dýhované dveře POL-SKONE jsou natřeny ekologickým UV lakem. Tento lak má podstatně vyšší odolnost proti poškrábání a působení světla než standardní laky, nanášené i v několika vrstvách. Vzhledem ke kvalitě vysokonákladového tisku se uvedené barvy mohou lišit od skutečných odstínů. *U investičních poptávek dostupný po konzultaci s obchodním oddělením 920 NOVINKA NOVINKA 923 NOVINKA 960 NOVINKA 963 NOVINKA 965 NOVINKA 966 NOVINKA bílá buk dub šedý višeň bílý dub ořech wenge mahagon prémium NOVINKA NOVINKA NOVINKA NOVINKA Vzorové barvy HPL K1238 AR HW HW 9417-HW L-P 5G L-P 9G L-P 19G L-P 20G L-P 21 kolekce I kolekce II kolekce III světlý dub limba buk rustikální dub javor evropský dub ořech evropský turecký ořech kolekce V kolekce VI NATÍRANÉ 000 bílá barvy vzorníku (NCS s0500-n) RAL a NCS (kromě kovových) PVC FÓLIE*** kolekce IV Ekologické akrylové barvy, odstíny vzorníku RAL a NCS (kromě kovových) příplatek podle tabulky barev - (min. 2 ks) ***pro dveře B-30 a C starý dub zlatý dub višeň černý ořech grafit marrone nero grafit Sense přírodní dub středně světlý ořech černý ořech TANGANIKA A TANGANIKA B TANGANIKA C SAHARA A SAHARA B SAHARA C KONGO A KONGO B KONGO C Limba dýha Limba Retro - dýha dub n VZORNÍK RAL rozdělení barev podle stupně intenzity cappucino mokka teak eben tmavý ořech světlý ořech SKUPINA 1 světlé barvy SKUPINA 2 přechodné barvy SKUPINA 3 středně tmavé barvy SKUPINA 4 tmavé barvy Barvy NCS - po konzultaci s obchodním oddělením Uvedené barvy se mohou lišit od skutečných odstínů. Vzhledem k přírodnímu charakteru dýh je možné, že se projeví jejich různé odstíny. * Může se vyskytnout rozdíl v odstínu křídel a zárubní. 15

16 DŮLEŽITÉ UŽIVATELSKÉ INFORMACE n FALCOVÝ SYSTÉM týká se protipožárních dveří EI 30, dveří odolných proti vloupání B-30 / C-30, zvukotěsných dveří 39dB, kouřotěsných dveří EI 30 n BEZFALCOVÝ SYSTÉM týká se protipožárních dveří EI 60 n FALCOVÝ SYSTÉM týká se protipožárních dveří EI 45 n FALCOVÝ SYSTÉM týká se dveří CERBER II n FALCOVÝ SYSTÉM týká se dveří se zvýšenou zvukovou izolací Nastavitelná kovová zárubeň Pevná zárubeň systém POL-SKONE Nastavitelná zárubeň systém DIN 16

17 TECHNICKÉ ROZMĚRY ROZMĚRY DVEŘÍ Jednokřídlové dveře Dvoukřídlé dveře plné prosklené plné, prosklené/plné* prosklené 712x x2075 (90+30) 812x x x2075 (90+40) 912x x x2075 (90+50) EI x x x2075 (90+60) EI x x x2075 (90+70) 1752x2075 (90+70) EI x2075 (90+80) 1852x2075 (90+80) 1952x2075 (90+90) 1952x2075 (90+90) 2052x2075 (90+100) 2052x2075 (90+100) 2152x2075 ( ) 2152x2075 ( ) * hlavní křídlo 90 prosklené EI 30 EI 45 EI 60 ROZMĚRY ZASKLENÍ V PROSKLENÝCH DVEŘÍCH Rozměry DVEŘÍ Viditelný rozměr skla Rozměry na vnější straně rámečku 812x x x x x x x x x x x x x x x x x x x x x x x x1180 Minimální výška na vnější straně rámečku u EI mm. NASTAVITELNÉ ZÁRUBNĚ Obložková lišta Dveřní lišta Obložková lišta Dveřní lišta pro dveře B-30, C-30 pro technické dveře symbol rozsah nastavení kompletace ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm Obložková lišta připevněná v panelu Panel Obložková lišta připevněná v panelu Panel Dveřní lišta pro dveře B-30, C-30 Dveřní lišta pro technické dveře symbol rozsah nastavení kompletace ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm, panel 76 mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm, panel 76 mm ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm, panel 142 mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm, panel 142 mm ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm, panel 208 mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm, panel 208 mm ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm, panel 274 mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm, panel 274 mm Obložková lišta připevněná v panelu Panel 198 mm Panel Dveřní lišta pro dveře B-30, C-30 symbol rozsah nastavení kompletace Obložková lišta připevněná v panelu Panel 198 mm Panel Dveřní lišta pro technické dveře ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm, panel mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm, panel mm ZB Zárubeň 100 mm, lišta, obložková lišta 32 mm, panel mm ZB Zárubeň 100 mm, lišta, obložková lišta 52 mm, panel mm Obložková lišta připevněná v panelu Dveřní lišta pro dveře cerber Obložková lišta připevněná v zárubni Dveřní lišta symbol rozsah nastavení kompletace ze Zárubeň 92 mm, dveřní lišta, obložková lišta 32 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 52 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 32 mm, panel 76 mm Panel ze Zárubeň 92 mm, dveřní lišta, obložková lišta 52 mm, panel 76 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 32 mm, panel 142 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 52 mm, panel 142 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 32 mm, panel 208 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 52 mm, panel 208 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 32 mm, panel 274 mm ze Zárubeň 92 mm, dveřní lišta, obložková lišta 52 mm, panel 274 mm Zárubně nejsou vyráběny v barevném provedení PVC (kódy barev: 700, 701, 702, 703). Po konzultaci s obchodním oddělením lze vyrobit zárubně s profilem obložkové lišty Model 2000, Retro a Q-Systém 17

18 TECHNICKÁ SCHVÁLENÍ, CERTIFIKÁTY A PROTOKOLY PL WARSZAWA, ul. FILTROWA 1 tel.: (48 22) ; (48 22) ; fax: (48 22) Członek Europejskiej Unii Aprobat Technicznych w Budownictwie UEAtc Członek Europejskiej Organizacji ds. Aprobat Technicznych EOTA Seria: APROBATY TECHNICZNE Na podstawie rozporz dzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upowa nionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), w wyniku post powania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: stwierdza si przydatno do stosowania w budownictwie wyrobów pod nazw : w zakresie i na zasadach okre lonych w Zał czniku, który jest integraln cz ci niniejszej Aprobaty Technicznej ITB. Termin wa no ci : 30 czerwca 2015 r. Zał cznik: Postanowienia ogólne i techniczne Warszawa, 30 czerwca 2010 r. Dokument Aprobaty Technicznej ITB AT /2010 zawiera 46 stron. Tekst tego dokumentu mo na kopiowa tylko w cało ci. Publikowanie lub upowszechnianie w ka dej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej. PL WARSZAWA, ul. FILTROWA 1 tel.: (48 22) ; (48 22) ; fax: (48 22) Członek Europejskiej Unii Aprobat Technicznych w Budownictwie UEAtc Członek Europejskiej Organizacji ds. Aprobat Technicznych EOTA Seria: APROBATY TECHNICZNE Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upowaŝnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497) w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin waŝności : 29 czerwca 2015 r. Załącznik: Postanowienia ogólne i techniczne Warszawa, 29 czerwca 2010 r. Aprobata Techniczna ITB AT /2010 jest nowelizacją Aprobaty Technicznej ITB AT /2004. Dokument Aprobaty Technicznej ITB AT /2010 zawiera 52 strony. Tekst tego dokumentu moŝna kopiować tylko w całości. Publikowanie lub upowszechnianie w kaŝdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej. INSTYTUT TECHNIKI BUDOWLANEJ APROBATA TECHNICZNA ITB AT /2010 POL-SKONE Sp. z o.o. ul. Lucyny Herc 8, Lublin Drzwi wewnątrzlokalowe rozwierane i składane systemu POL-SKONE INSTYTUT TECHNIKI BUDOWLANEJ APROBATA TECHNICZNA ITB AT /2010 POL-SKONE Sp. z o.o. ul. Lucyny Herc 8, Lublin Drewniane drzwi przeciwpo arowe systemu POL-SKONE FR EI 30 z na wietlami lub bez na wietli Veškeré informace o technických schváleních a certifikátech najdete na UKÁZKOVÉ REFERENCE WOJSKOWA AKADEMIA TECHNICZNA, Warszawa HOTEL CHABER, Krzywaczka / Kraków HOTEL FOCUS, Lublin 18

19 Kde nás najdete? Dveře a okna Sklad POL-SKONE Hradec Králové , Bratří Štefanů 902/71 Dveře a okna Zastoupení pro Českou republiku a Slovensko obchodní centrum a vzorkovna v ČR veverkova ulice Hradec králové tel/fax info@pol-skone.cz Seznam autorizovaných dodavatelů a montážních firem nalezete na stránkách 19
