1 Vertikální členění na míru Telekomunikace a informační technologie stále výrazněji ovlivňují každodenní práci. Mobilita, kreativita a týmová práce dominují rychlým změnám v úspěšných firmách. Kancelář Nové komunikační technologie zásadním způsobem mění pracovní prostředí v kancelářích. Mobilní kancelář, sdílené pracoviště, pracoviště pro tele-operátory, domácí kancelář, práce přes internet - to vše vyžaduje dynamické a flexibilní zařízení pro moderní kancelářské prostory. Naše řešení: Org@Tower, systém pro vertikální využití prostoru kancelářského nábytku - moderní, štíhlý a flexibilní. Objekt Moderní nábytek se vyznačuje flexibilním uspořádáním a dynamikou pro budoucí rozvoj společnosti. Vyžaduje se řada účelných funkcí a široké možnosti uspořádání užitného prostoru - např. pro prezentaci vzorků zboží. Správné řešení se i v tomto případě jmenuje Org@Tower - individuální, funkční a flexibilní systém. Obývací pokoj Také v obytných interiérech hraje velkou roli komfort a přehledné uspořádání. Vítaná je možnost udělat si přehledný pořádek ve všech věcech. Řešení: systém Org@Tower - kompaktní, komfortní a víceúčelový. 6.4

2 Dokonalý přehled ve svislé zásuvce 6.5

3 Dynamika a flexibilita Technické vybavení kanceláře V každé kanceláři se dnes najde počítač, tiskárna a řada elektronického příslušenství - od disků CD-ROM až po zálohovací pásky. Moderní kancelář vyžaduje inteligentní řešení úložného prostoru. Pro systém Org@Tower to není žádný problém: notebook, mobilní telefon, CD-disky, palmtop, organizér, kalkulačka - všechno se dá uložit v praktickém dosahu. Vertikální zásuvka se dodává v 5 různých výškách a 2 hloubkách, takže se dokáže optimálně přizpůsobit individuálním požadavkům uživatele. Mobilní kontejner na kolečkách a s madlem - trefa do černého: skříňka je vždy tam, kde jí uživatel potřebuje. Org@Tower - optimální pro příruční kontejner 6.6

4 Zvenku štíhlý, uvnitř prostorný kontejner s 1, 2 nebo 3 zásuvkami. Org@Tower dvě malé zásuvky nad sebou nebo jedna vysoká zásuvka vytvoří dělící příčku mezi pracovišti. 6.7

5 Vertikální zásuvky: výška x hloubka 467 x 700 mm 568 x 700 mm 1068 x 500 mm 1068 x 700 mm 568 x 700 mm 638 x 700 mm 1068 x 700 mm Org@Tower Maximální funkčnost a užitná hodnota 6.8

6 Dvě zásuvky v pojízdném kontejneru 568 x 500 mm 638 x 500 mm Org@Tower jako stolová podnož, spousta prostoru pro nohy uživatele 638 x 700 mm 568 x 700 mm Vedle systému Org@Tower vypadá dobře dokonce i počítač Rozmanité možnosti vnitřního uspořádání ukazují silné stránky systému Org@Tower: je flexibilní, variabilní a atraktivní. Vpravo nebo vlevo - Org@Tower to zvládne Org@Tower jako rozšíření stolu Systém Org@Tower se uplatní jako stolová podnož, přídavný kontejner nebo dělící příčka... hodí se prakticky do každé kanceláře. 6.9

7 Navržen pro moderní bydlení a práci Schová se i v ložnici Systém Org@Tower využívá místo za postelí pro organizovaný úložný prostor. CD-disky s přehrávačem, minerálka, pouzdro na brýle, kosmetika a všechny ostatní nepostradatelné maličkosti najdou dost místa ve vertikální zásuvce V HiFi nábytku Kvalitní HiFi-nábytek by měl umožňovat také praktické ukládání sbírky disků nebo kazet. Toto pomůže vyřešit systém Org@Tower s velkým přehledem. Disky se dají snadno uložit do speciálních boxů, kazety najdou svoje místo v příslušných krabičkách. Díky plnovýsuvu je obsah skříňky optimálně přístupný. Přitažlivá prezentace vzorků zboží Zdařilá prezentace vzorků zboží v prodejních prostorách je dnes důležitější než kdykoli předtím. Systém Org@Tower i tady prokazuje svoje výhody. Dvě vertikální zásuvky nad sebou nezaberou mnoho drahé prodejní plochy a umožňují profesionální a atraktivní prezentaci zboží. Zatímco horní prosklená zásuvka prezentuje kolekci vzorků, dolní zásuvka slouží pro uskladnění příruční zásoby zboží. 6.10

8 Maximální funkčnost a užitná hodnota 6.11

9 Neomezené možnosti použití 6.12

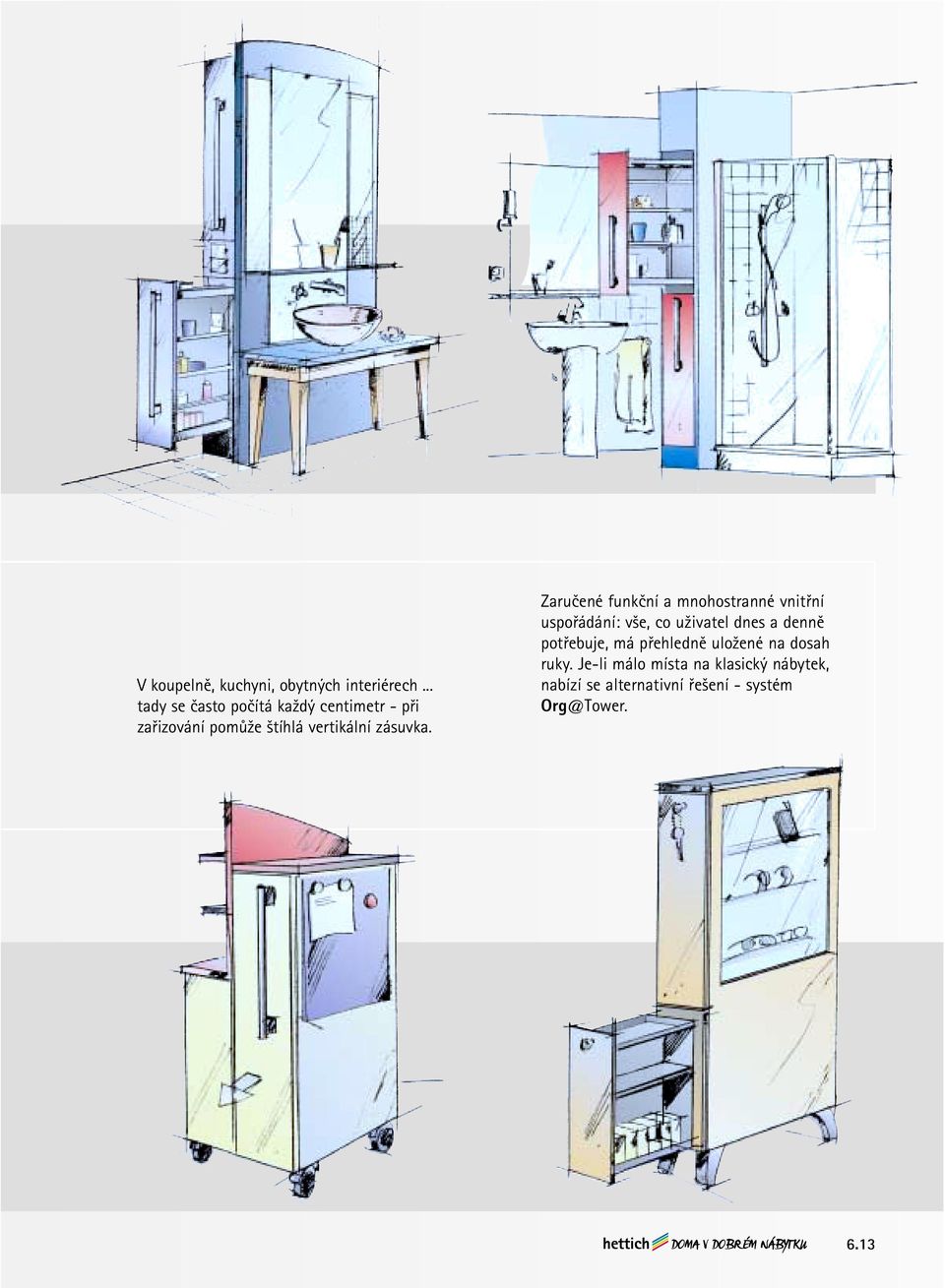

10 V koupelně, kuchyni, obytných interiérech... tady se často počítá každý centimetr - při zařizování pomůže štíhlá vertikální zásuvka. Zaručené funkční a mnohostranné vnitřní uspořádání: vše, co uživatel dnes a denně potřebuje, má přehledně uložené na dosah ruky. Je-li málo místa na klasický nábytek, nabízí se alternativní řešení - systém Org@Tower. 6.13

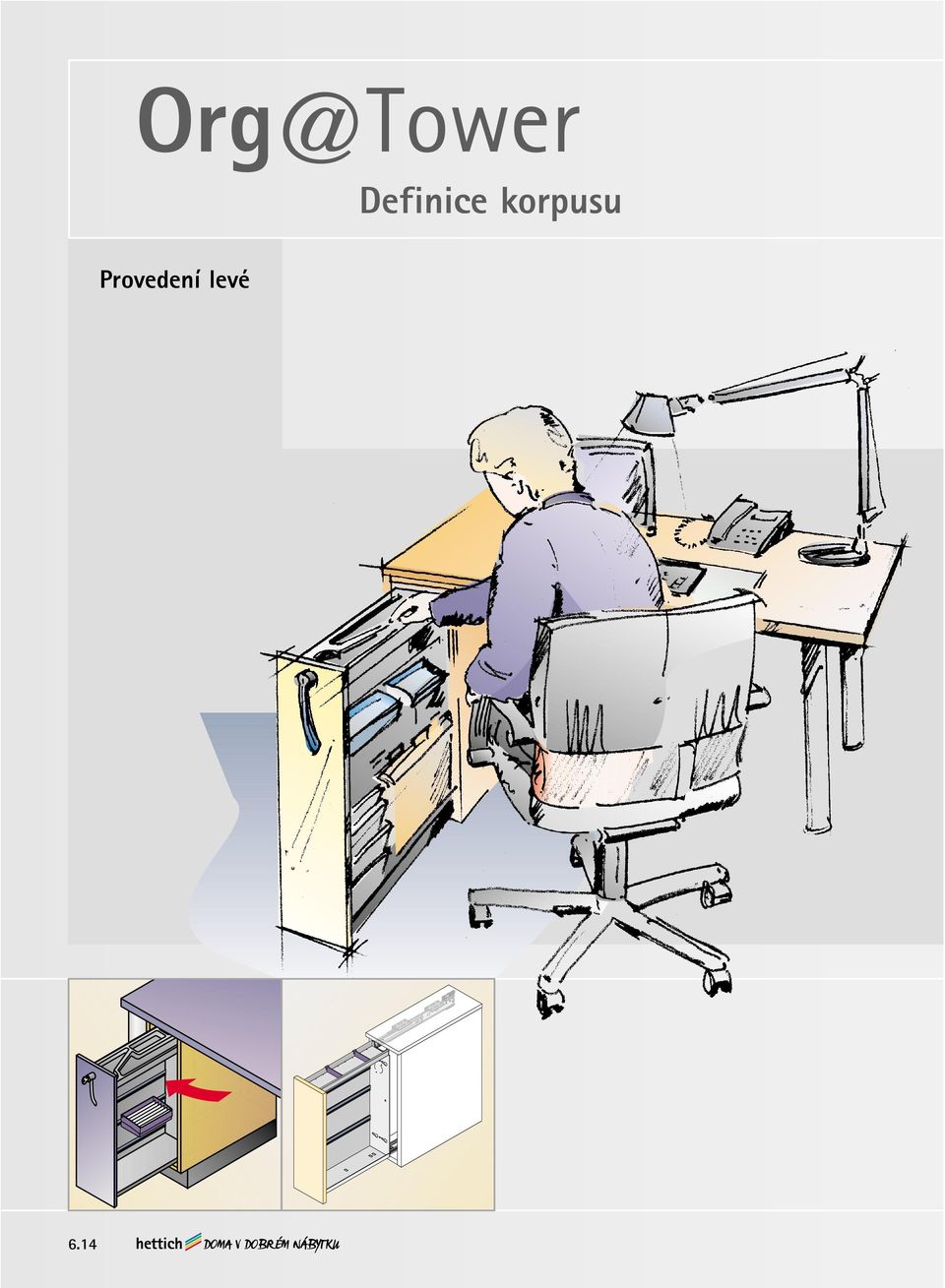

11 Definice korpusu Provedení levé 6.14

12 Vertikální zásuvku lze zabudovat do korpusu v levém i pravém provedení: Z toho plynou rozdílné polohy otvorů v půdě pro montáž kuličkového plnovýsuvu KA Provedení pravé 6.15

13 Kompletní sady vertikální zásuvky Kompletní sady 4 výšky zásuvky - 467/568/618 a 638 mm 2 hloubky zásuvek a 700 mm Barva - stříbrná RAL 9006 Nosnost 25 kg Svislá zásuvka se zaslepeným otvorem pro volitelnou elektrifikaci Kuličkový plnovýsuv KA 3732, dělitelný pro snadnou montáž/demontáž samozavírací těleso ZV pravé spojovací úhelníky kuličkový plnovýsuv KA Kompletní sada vertikální zásuvky obsahuje: 1 ks svislá zásuvka, povrchová úprava stříbrná RAL 9006, ocel s povrchou úpravou prášk. barvou 1 ks aktivátor, spojovací šroub 1 sada kuličkových plnovýsuvů KA 3732, chromátovaný 1 ks samodovírací těleso ZV provedení pravé, plast černý 1 ks samodovírací těleso ZV provedení levé, plast černý 2ks montážních úhelníků, ocel chromátovaná 12ks eurošroubů, ø 6,3 x 14 mm 4 ks speciálních šroubů, ø 5x16 mm provedení pravé závěsná lišta orientace výsuvu AT IT kuličkový plnovýsuv KA 3732 AH zaslepený otvor pro případnou elektrifikaci vertikální zásuvka aktivátor, spojovací šroub eurošroub pro montáž výsuvu KA 3732 speciální šroub pro připevnění čela Kompletní sada vertikální zásuvky Vertikální zásuvky Pro světlou Min. Pro minimální světlou hloubku korpusu Počet Obj. číslo Balení Výška Hloubka výšku korpusu šířka bez s závěsných lišt elektrifikace elektrifikací AH mm AT mm mm EB mm mm mm stříbrná sada sada sada sada sada sada sada sada 6.16 Příslušenství, viz strana Konstrukční detaily, viz strana

14 Kompletní sady vertikální zásuvky Kompletní sady Výška zásuvky mm 2 hloubky zásuvek a 700 mm Barva - stříbrná RAL 9006 Nosnost 40 kg Svislá zásuvka se zaslepeným otvorem pro případné použití elektrifikace Kuličkový plnovýsuv KA 3732, dělitelný pro snadnou montáž/demontáž AT orientace výsuvu kuličkový plnovýsuv KA 3732 IT provedení pravé zaslepený otvor pro případnou elektrifikaci vysoká svislá zásuvka AH aktivátor, spojovací šroub Kompletní sada vysoká svislá zásuvka obsahuje: 1 ks vysoká svislá zásuvka, povrchová úprava stříbrná RAL 9006, ocel s povrchou úpravou prášk. barvou 2 ks aktivátor, spojovacích šroubů 3 ks kuličkových plnovýsuvů KA 3732, chromátovaný 1 ks samodovírací těleso ZV 03051, plast černý 1 ks samodovírací těleso ZV 03052, plast černý 4 ks montážních úhelníků, ocel chromátovaná 20 ks eurošroubů, ø 6,3 x 14 mm 8 ks speciálních šroubů, ø 5x16 mm Vysoká svislá zásuvka jako kompletní sada závěsná lišta samozavírací těleso ZV samozavírací těleso ZV spojovací úhelníky eurošroub pro připevnění výsuvů KA 3732 speciální šroub pro připevnění čela kuličkový plnovýsuv KA Vysoká svislá zásuvka Pro světlou Min. Pro minimální světlou hloubku korpusu Počet Obj. číslo Balení výšku korpusu šířka bez s závěsných lišt Výška Hloubka elektrifikace elektrifikací AH mm AT mm mm EB mm mm mm stříbrný sada sada Příslušenství, viz strana Konstrukční detaily, viz strana

15 Jednotlivé součásti Vertikální zásuvka ocel s povrchou úpravou prášk. barvou stříbrná RAL 9006 Vysoká vertikální zásuvka ocel s povrchou úpravou prášk. barvou stříbrná RAL 9006 Aktivátor Spojovací šroub Kuličkový plnovýsuv KA 3732 ocel chromátovaná 6 Samozavírací těleso ZV nebo ZV plast černý Spojovací úhelníky ocel chromátovaná Eurošrouby se zápustnou hlavou ø 6,3 x 14 mm pro připevnění KA 3732 Speciální šrouby ø 5 x 16 mm pro připevnění čela 6.18

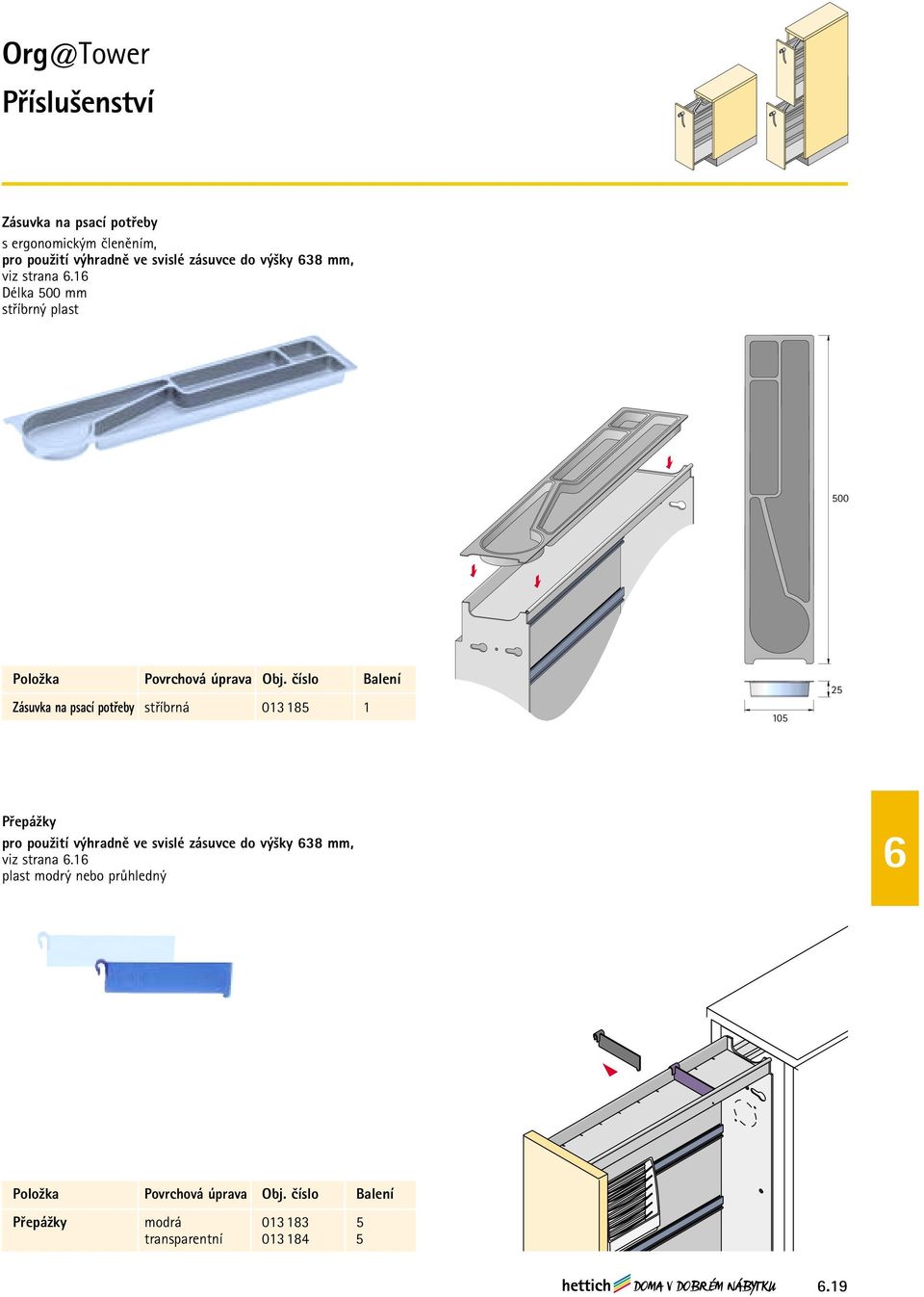

16 Příslušenství Zásuvka na psací potřeby s ergonomickým členěním, pro použití výhradně ve svislé zásuvce do výšky 638 mm, viz strana 6.16 Délka 500 mm stříbrný plast 500 Položka Povrchová úprava Obj. číslo Balení Zásuvka na psací potřeby stříbrná Přepážky pro použití výhradně ve svislé zásuvce do výšky 638 mm, viz strana 6.16 plast modrý nebo průhledný 6 Položka Povrchová úprava Obj. číslo Balení Přepážky modrá transparentní

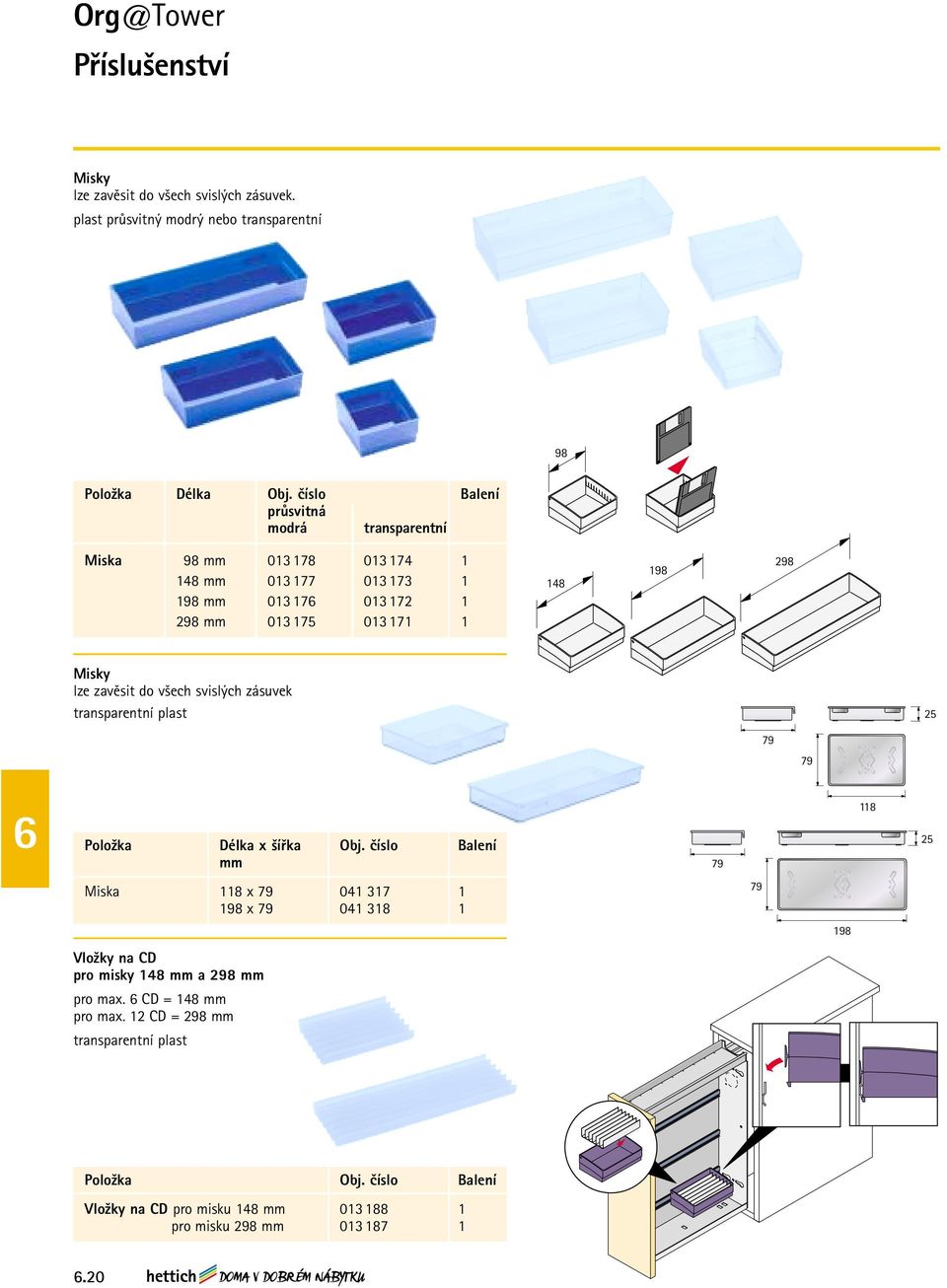

17 Příslušenství Misky lze zavěsit do všech svislých zásuvek. plast průsvitný modrý nebo transparentní 98 Položka Délka Obj. číslo Balení průsvitná modrá transparentní Miska 98 mm mm mm mm Misky lze zavěsit do všech svislých zásuvek transparentní plast Položka Délka x šířka Obj. číslo Balení mm Miska 118 x x Vložky na CD pro misky 148 mm a 298 mm pro max. 6 CD = 148 mm pro max. 12 CD = 298 mm transparentní plast Položka Obj. číslo Balení Vložky na CD pro misku 148 mm pro misku 298 mm

18 Víčko pro misky, viz strana 6.20 transparentní plast Položka Délka Obj. číslo Balení Víčko Vhodné pro misky Obj. číslo Obj. číslo Víčko 98 mm / mm / mm / mm / Držák na CD Plast průsvitný modrý nebo transparentní pro uložení max. 8 CD Položka Obj. číslo Balení průsvitný modrý transparentní Držák na CD

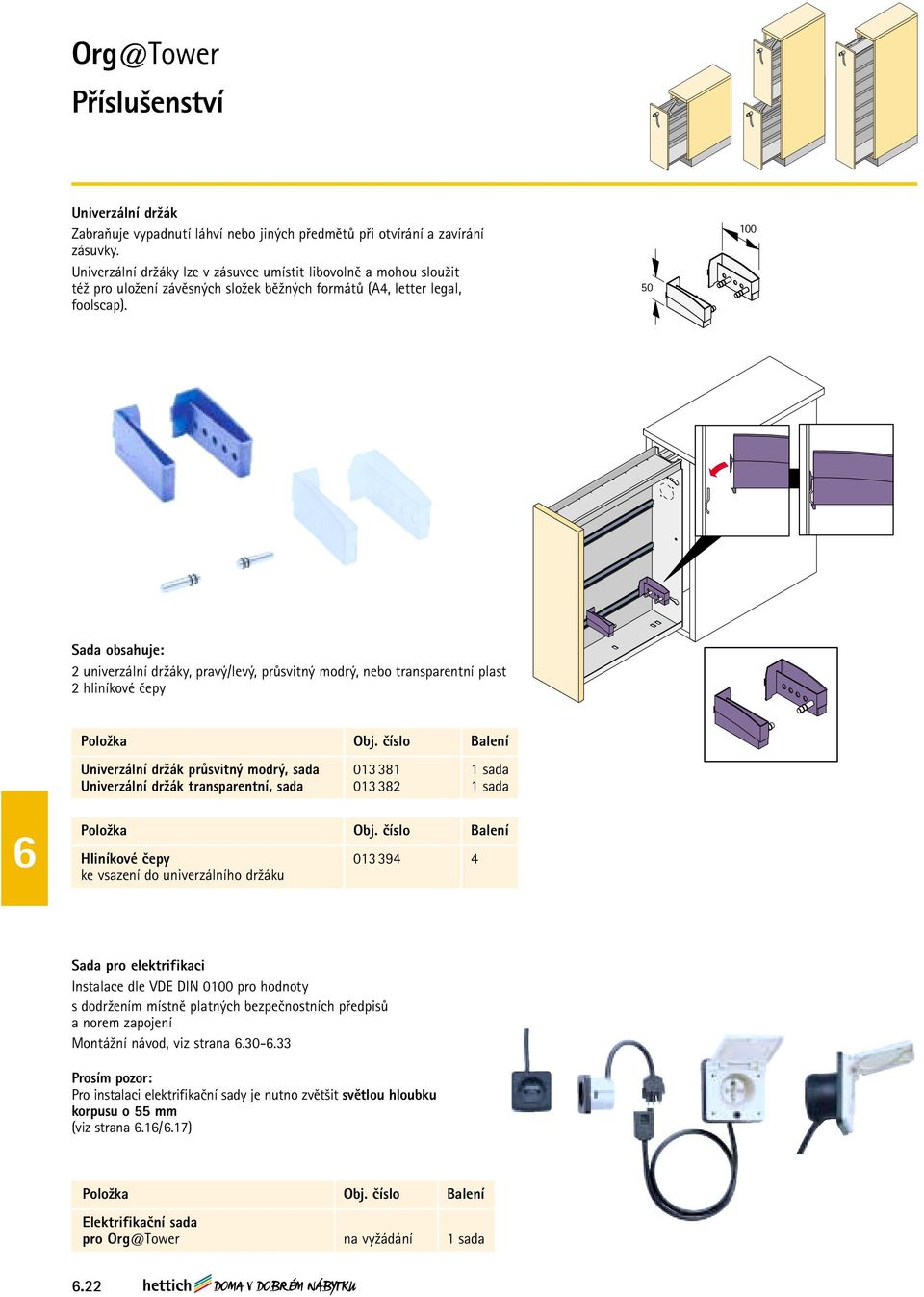

19 Příslušenství Univerzální držák Zabraňuje vypadnutí láhví nebo jiných předmětů při otvírání a zavírání zásuvky. Univerzální držáky lze v zásuvce umístit libovolně a mohou sloužit též pro uložení závěsných složek běžných formátů (A4, letter legal, foolscap) Sada obsahuje: 2 univerzální držáky, pravý/levý, průsvitný modrý, nebo transparentní plast 2 hliníkové čepy Položka Obj. číslo Balení Univerzální držák průsvitný modrý, sada sada Univerzální držák transparentní, sada sada 6 Položka Obj. číslo Balení Hliníkové čepy ke vsazení do univerzálního držáku Sada pro elektrifikaci Instalace dle VDE DIN 0100 pro hodnoty s dodržením místně platných bezpečnostních předpisů a norem zapojení Montážní návod, viz strana Prosím pozor: Pro instalaci elektrifikační sady je nutno zvětšit světlou hloubku korpusu o 55 mm (viz strana 6.16/6.17) Položka Obj. číslo Balení Elektrifikační sada pro Org@Tower na vyžádání 1 sada 6.22
