1 Závěs se skvělým designem a integrovaným tlumením: Sensys Přehled parametrů

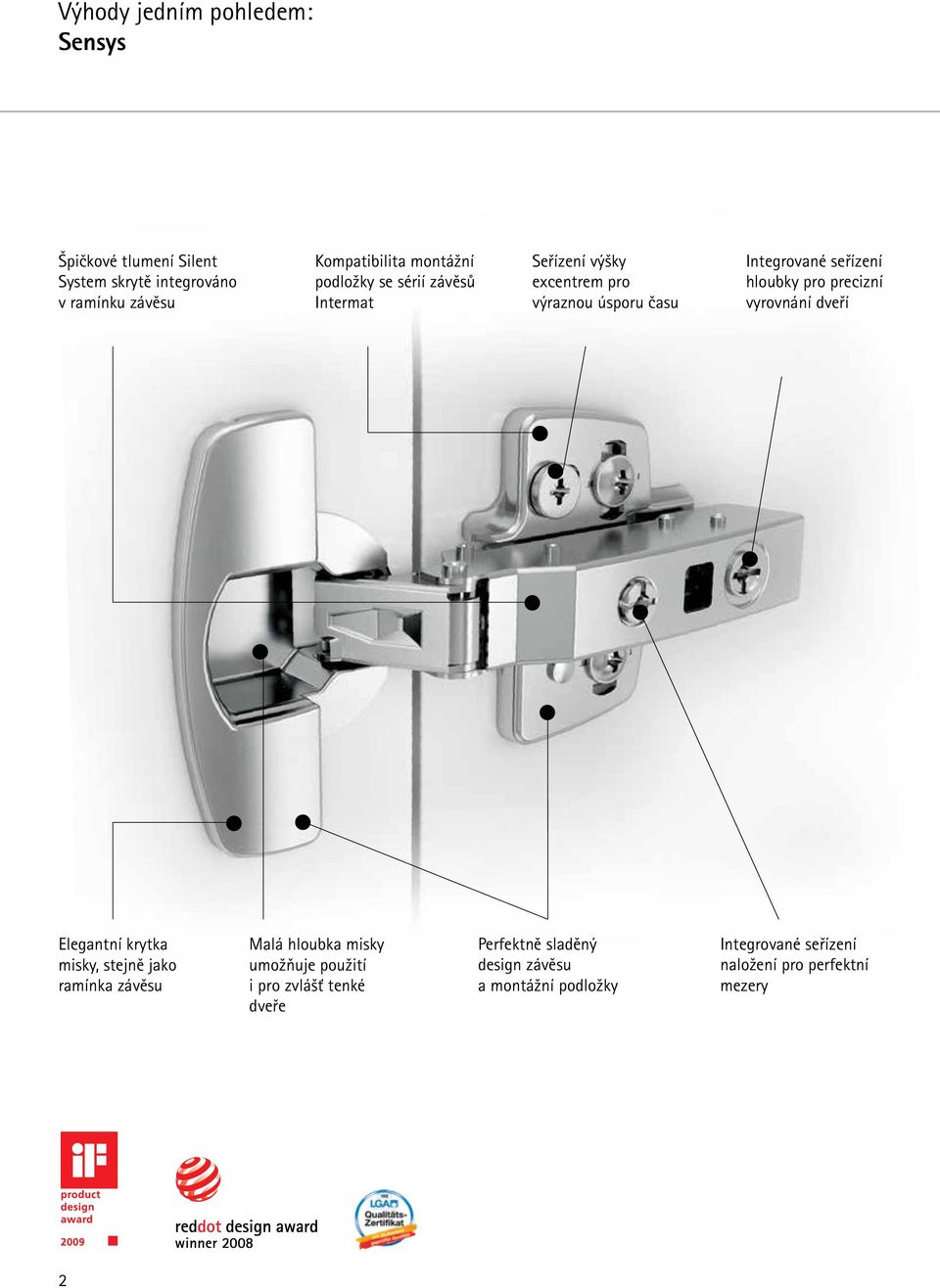

2 Výhody jedním pohledem: Sensys Špičkové tlumení Silent System skrytě integrováno v ramínku závěsu Kompatibilita montážní podložky se sérií závěsů Intermat Seřízení výšky excentrem pro výraznou úsporu času Integrované seřízení hloubky pro precizní vyrovnání dveří Elegantní krytka misky, stejně jako ramínka závěsu Malá hloubka misky umožňuje použití i pro zvlášť tenké dveře Perfektně sladěný design závěsu a montážní podložky Integrované seřízení naložení pro perfektní mezery 2

hloubky pro precizní vyrovnání dveří Elegantní krytka misky, stejně jako ramínka závěsu Malá hloubka misky umožňuje

3 Dokonalý design: Sensys Elegantní linie závěsu a montážní podložky. Dokonalé vzezření podtrhnou krytky na ramínko i misku Sensys vytváří harmonický, celkově sladěný vzhled nábytku Perfektní spojení techniky a designu pro nejvyšší požadavky na moderní konstrukci nábytku 3

vytváří harmonický, celkově sladěný vzhled nábytku Perfektní

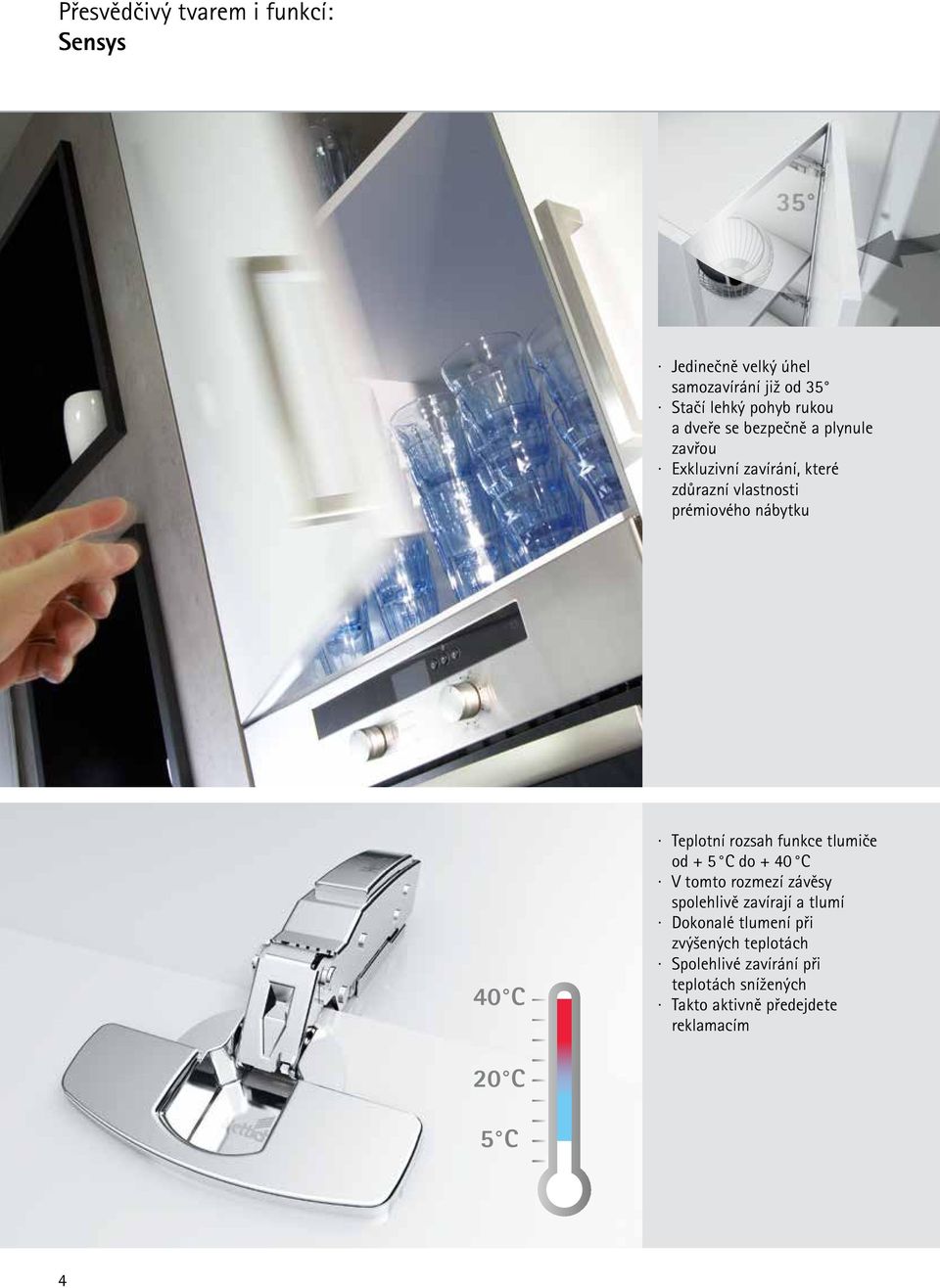

4 Přesvědčivý tvarem i funkcí: Sensys Jedinečně velký úhel samozavírání již od 35 Stačí lehký pohyb rukou a dveře se bezpečně a plynule zavřou Exkluzivní zavírání, které zdůrazní vlastnosti prémiového nábytku 40 C Teplotní rozsah funkce tlumiče od + 5 C do + 40 C V tomto rozmezí závěsy spolehlivě zavírají a tlumí Dokonalé tlumení při zvýšených teplotách Spolehlivé zavírání při teplotách snížených Takto aktivně předejdete reklamacím 20 C 5 C 4

Teplotní rozsah funkce tlumiče od + 5 C do + 40 C V tomto rozmezí závěsy spolehlivě zavírají a tlumí Dokonalé

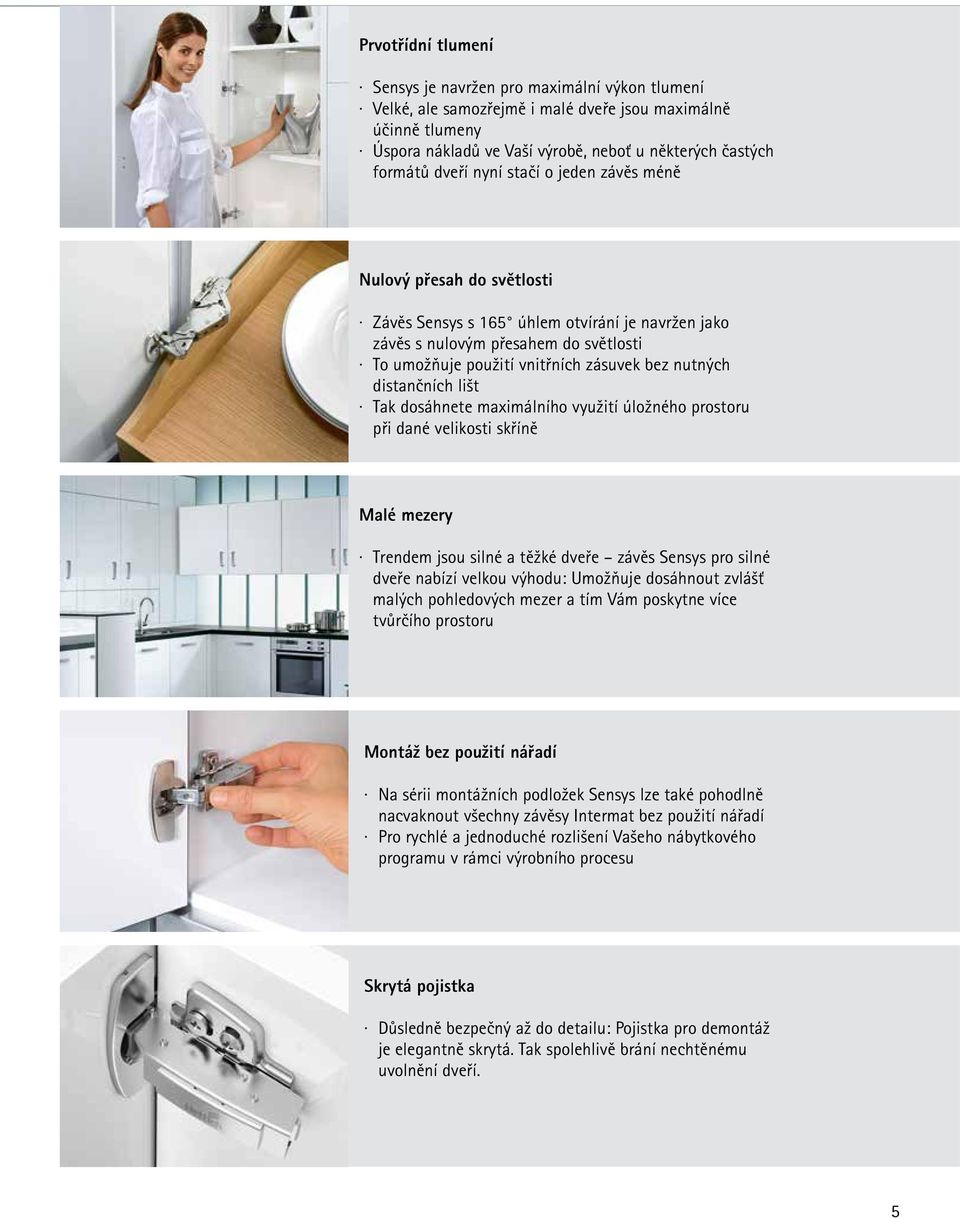

5 Prvotřídní tlumení Sensys je navržen pro maximální výkon tlumení Velké, ale samozřejmě i malé dveře jsou maximálně účinně tlumeny Úspora nákladů ve Vaší výrobě, neboť u některých častých formátů dveří nyní stačí o jeden závěs méně Nulový přesah do světlosti Závěs Sensys s 165 úhlem otvírání je navržen jako závěs s nulovým přesahem do světlosti To umožňuje použití vnitřních zásuvek bez nutných distančních lišt Tak dosáhnete maximálního využití úložného prostoru při dané velikosti skříně Malé mezery Trendem jsou silné a těžké dveře závěs Sensys pro silné dveře nabízí velkou výhodu: Umožňuje dosáhnout zvlášť malých pohledových mezer a tím Vám poskytne více tvůrčího prostoru Montáž bez použití nářadí Na sérii montážních podložek Sensys lze také pohodlně nacvaknout všechny závěsy Intermat bez použití nářadí Pro rychlé a jednoduché rozlišení Vašeho nábytkového programu v rámci výrobního procesu Skrytá pojistka Důsledně bezpečný až do detailu: Pojistka pro demontáž je elegantně skrytá. Tak spolehlivě brání nechtěnému uvolnění dveří. 5

nutných distančních lišt Tak dosáhnete maximálního využití úložného prostoru při dané velikosti skříně Malé mezery Trendem jsou silné a těžké dveře závěs Sensys pro silné dveře nabízí velkou výhodu:

6 Přehled sortimentu závěsů s klipovou rychlomontáží: Sensys s integrovaným tlumením Sensys 8645i Úhel otevření 110 pro standardní konstrukce Sensys 8631i Úhel otevření 95 pro malé mezery u silných dveří Sensys 8657i Úhel otevření 165 pro komfortní přístup k úložnému prostoru Sensys 8638i Úhel otevření 95 pro dveře s hliníkovým rámem Sensys bez zavírací pružiny V sortimentu jsou i závěsy Sensys bez zavírací pružiny Pro provedení nábytku s dveřmi bez úchytek a funkcí Push to open Elegantní design bez úchytek pro diferenciaci Vašeho nábytkového programu v prémiovém segmentu 6

8638i Úhel otevření 95 pro dveře s hliníkovým rámem Sensys bez zavírací pružiny V sortimentu jsou i závěsy Sensys bez zavírací pružiny Pro

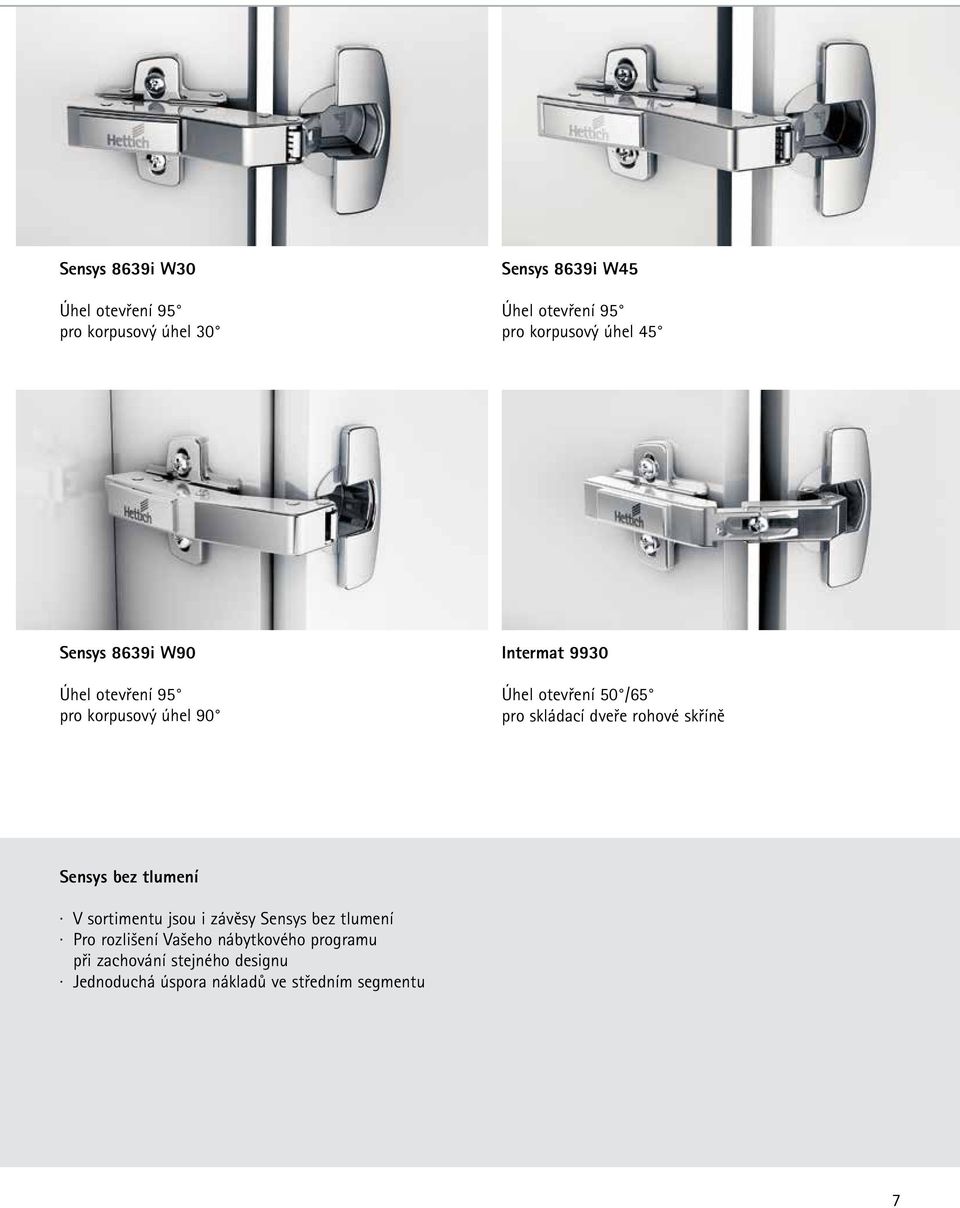

7 Sensys 8639i W30 Úhel otevření 95 pro korpusový úhel 30 Sensys 8639i W45 Úhel otevření 95 pro korpusový úhel 45 Sensys 8639i W90 Úhel otevření 95 pro korpusový úhel 90 Intermat 9930 Úhel otevření 50 /65 pro skládací dveře rohové skříně Sensys bez tlumení V sortimentu jsou i závěsy Sensys bez tlumení Pro rozlišení Vašeho nábytkového programu při zachování stejného designu Jednoduchá úspora nákladů ve středním segmentu 7

skládací dveře rohové skříně Sensys bez tlumení V sortimentu jsou i závěsy Sensys bez tlumení Pro

8 Rozmanité, přitom kompatibilní: Montážní podložky Sensys 8

9 Jeden systém montážních podložek rozmanité možnosti Jeden univerzální systém montážních podložek jako platforma pro závěsy s klipovou rychlomontáží Sensys a Intermat Maximální výběr různých provedení závěsů pro každý případ použití Neomezená tvůrčí svoboda pro individuální nábytkový design i pro automatizované výrobní procesy 9

Intermat Maximální výběr různých provedení závěsů pro každý případ použití

10 Vhodné řešení pro každý požadavek Sensys Design Oceněný design závěsu Sensys díky dokonalému tvaru lineárních montážních podložek i krytek misky a ramínka závěsu Závěs a montážní podložka tak působí jako jeden celek, který je omezen na podstatné Povýšení Vašeho nábytkového programu - možná individualizace umístěním Vašeho loga na krytku ramínka závěsu Komfort seřízení Přesné seřízení ve třech rozměrech Pohodlné seřízení výšky a hloubky bez nutnosti povolovat šrouby Rychlé a přesné seřízení mezer Flexibilita Závěsy Sensys jsou v nabídce se všemi běžnými vrtacími obrazy misky Flexibilní použití stávající techniky zpracování Hospodárné začlenění do Vašich procesů C 5,5 C 9,5 C 6 ø ø ø ø 10 ø 8 ø 10 10

Komfort seřízení Přesné seřízení ve třech rozměrech Pohodlné seřízení výšky a hloubky bez nutnosti povolovat šrouby Rychlé a přesné seřízení mezer Flexibilita Závěsy Sensys jsou v

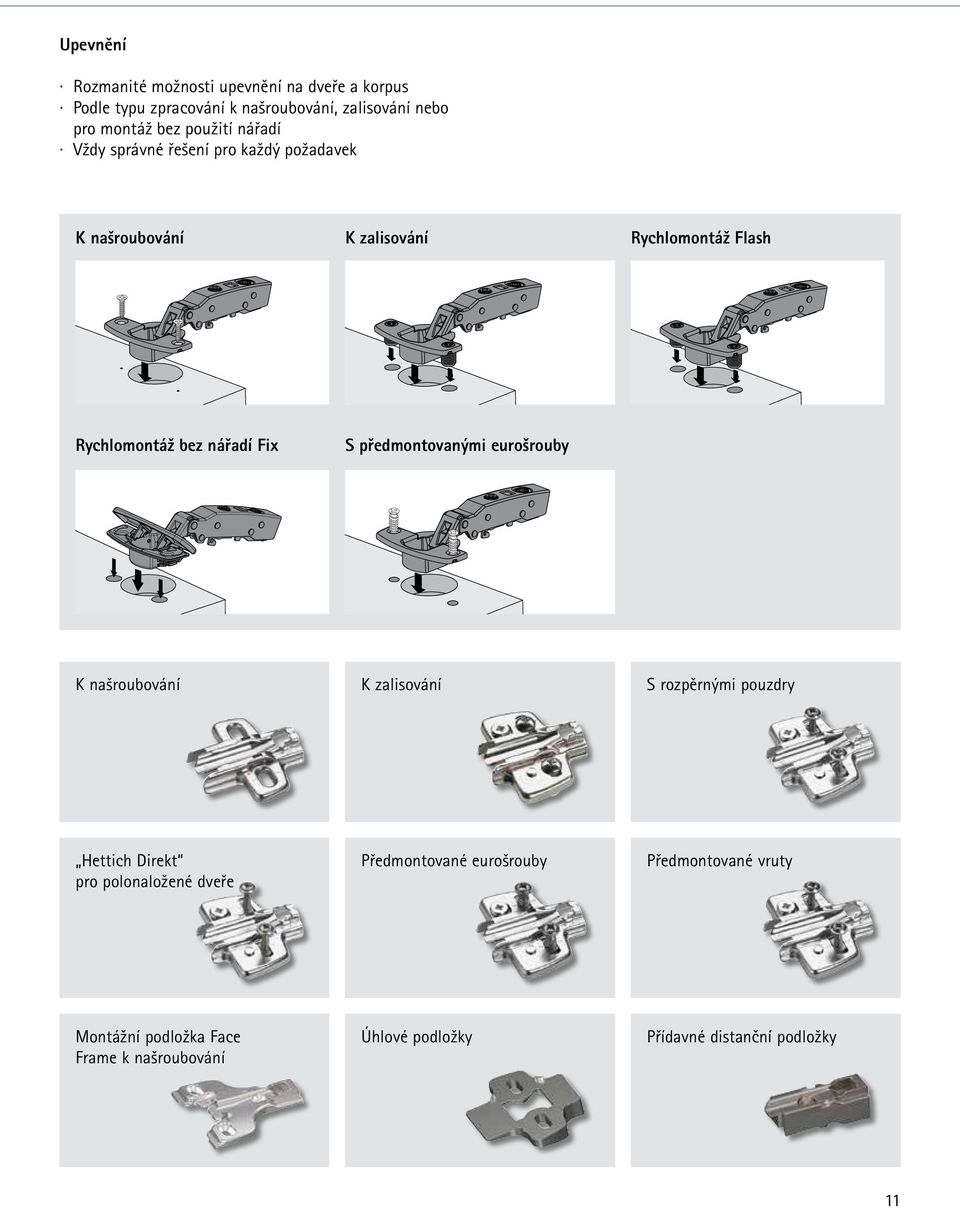

11 Upevnění Rozmanité možnosti upevnění na dveře a korpus Podle typu zpracování k našroubování, zalisování nebo pro montáž bez použití nářadí Vždy správné řešení pro každý požadavek K našroubování K zalisování Rychlomontáž Flash Rychlomontáž bez nářadí Fix S předmontovanými eurošrouby K našroubování K zalisování S rozpěrnými pouzdry Hettich Direkt pro polonaložené dveře Předmontované eurošrouby Předmontované vruty Montážní podložka Face Frame k našroubování Úhlové podložky Přídavné distanční podložky 11

Fix S předmontovanými eurošrouby K našroubování K zalisování S rozpěrnými pouzdry Hettich Direkt pro polonaložené dveře

12 Kritéria kvality: Miskové závěsy Kvalita odpovídající požadavkům Kvalita závěsů je průběžně kontrolována. K různým požadavkům trhů a odvětví na kvalitu výrobků se přistupuje individuálně. Níže uvedené obrázky znázorňují příklady některých zkušebních postupů. Oblast použití Závěsy Hettich jsou určené pro použití v interiérovém nábytku pro kuchyně, obývací pokoje, koupelny a kanceláře jak v soukromé, tak i podnikové sféře. Zkouška odolnosti proti korozi Závěsy Hettich splňují požadavky na odolnost proti korozi podle normy DIN EN ISO dle zkušební metodiky 48hodinového neutrálního testu solnou mlhou (NSS) a podle normy DIN EN ISO dle zkušební metodiky 96hodinového testu s kondenzovanou vodou se střídáním vzdušné vlhkosti a teploty (AHT). Řízení jakosti Procesy řízení jakosti závěsů Hettich jsou certifikovány podle normy EN ISO 9001, cert. č. DE Nosnost Úrovně kvality uváděné u produktů odpovídají požadavkům normy EN a splňují zkoušky přetížení podle uvedené úrovně. Další informace Vám rádi poskytneme na požádání. Dlouhodobý test Dveře se podrobí definovanému počtu otevření a zavření. F Zkouška prudkého zavření Dveře se otevřou na 30 a z této polohy se přibouchnou působením padajícího závaží přes vodicí kladku. F S G G F G 30 Horizontální test Zcela otevřené dveře jsou podrobeny přetlačení definovanou testovací silou F. (Tato zkouška platí pouze pro závěsy s úhlem otevření < 135.) Vertikální test Dveře se zatíží definovanou přídavnou zátěží G a podrobí se určitému počtu otevření a zavření. F F G 12

Oblast použití Závěsy Hettich jsou určené pro použití v interiérovém nábytku pro kuchyně, obývací pokoje, koupelny a kanceláře jak v soukromé, tak i podnikové sféře.

13 13

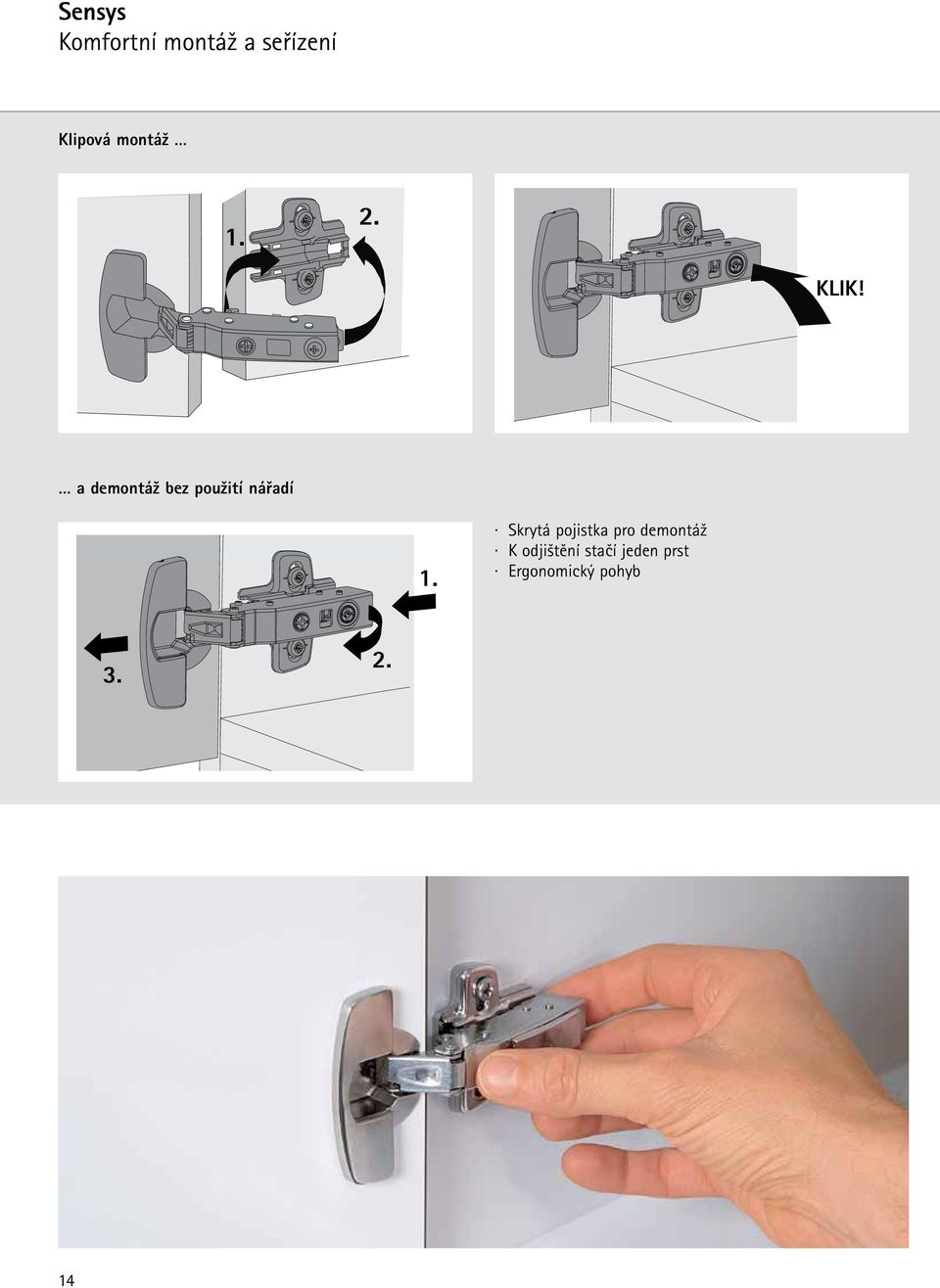

14 Sensys Komfortní montáž a seřízení Klipová montáž KLIK! a demontáž bez použití nářadí 1. Skrytá pojistka pro demontáž K odjištění stačí jeden prst Ergonomický pohyb

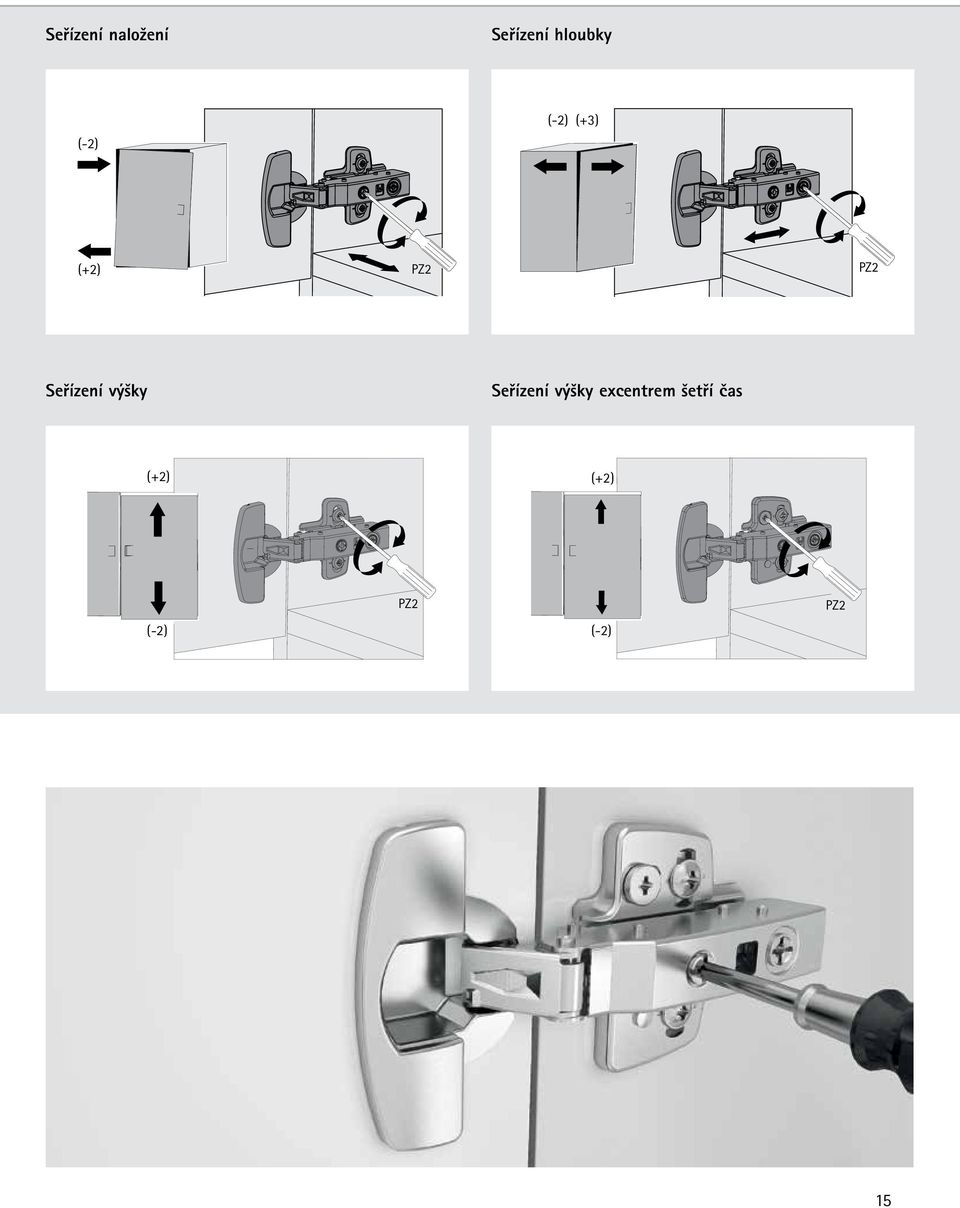

15 Seřízení naložení Seřízení hloubky (-2) (-2) (+3) (+2) PZ2 PZ2 Seřízení výšky Seřízení výšky excentrem šetří čas (+2) (+2) (-2) PZ2 (-2) PZ2 15

16 Obj. číslo: _Sensys_0815_HCR/cs
