Systém zásuvek s platformou: InnoTech

Transkript

1 Systém zásuvek s platformou: InnoTech

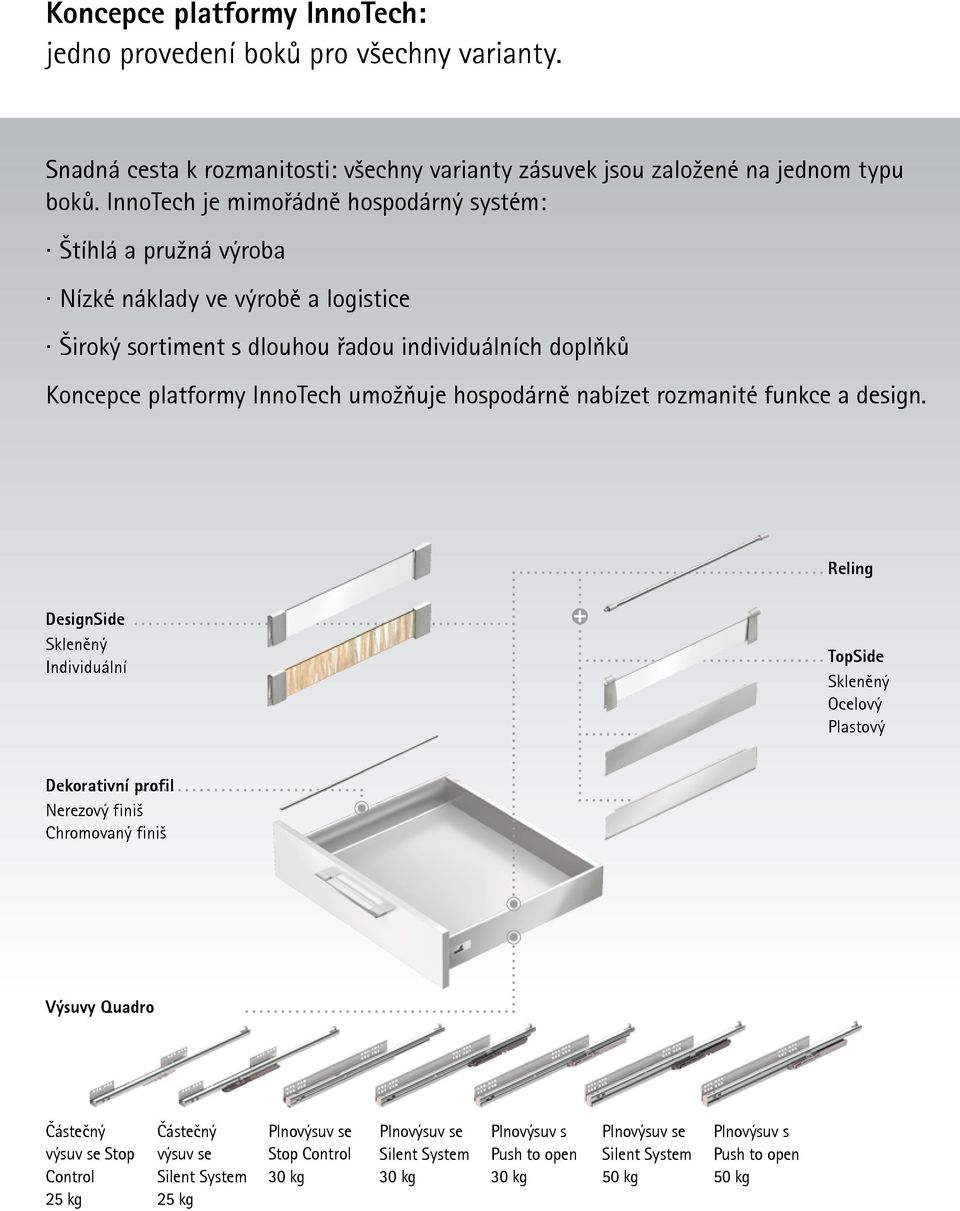

2 Koncepce platformy InnoTech: jedno provedení boků pro všechny varianty. Snadná cesta k rozmanitosti: všechny varianty zásuvek jsou založené na jednom typu boků. InnoTech je mimořádně hospodárný systém: Štíhlá a pružná výroba Nízké náklady ve výrobě a logistice Široký sortiment s dlouhou řadou individuálních doplňků Koncepce platformy InnoTech umožňuje hospodárně nabízet rozmanité funkce a design. Reling DesignSide Skleněný Individuální TopSide Skleněný Ocelový Plastový Dekorativní profil Nerezový finiš Chromovaný finiš Výsuvy Quadro Částečný výsuv se Stop Control 25 kg Částečný výsuv se Silent System 25 kg Plnovýsuv se Stop Control 30 kg Plnovýsuv se Silent System 30 kg Plnovýsuv s Push to open 30 kg Plnovýsuv se Silent System 50 kg Plnovýsuv s Push to open 50 kg

3

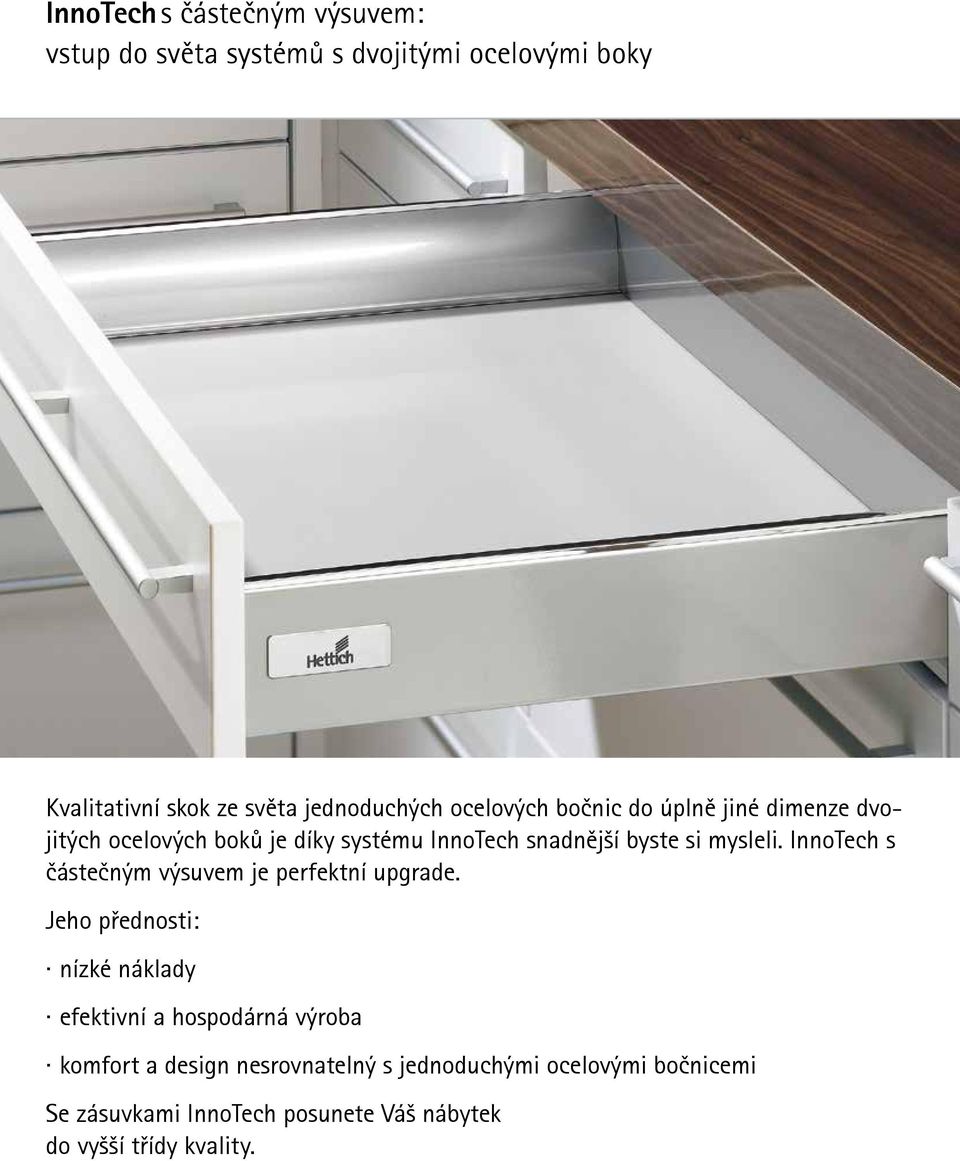

4 InnoTech s částečným výsuvem: vstup do světa systémů s dvojitými ocelovými boky Kvalitativní skok ze světa jednoduchých ocelových bočnic do úplně jiné dimenze dvojitých ocelových boků je díky systému InnoTech snadnější byste si mysleli. InnoTech s částečným výsuvem je perfektní upgrade. Jeho přednosti: nízké náklady efektivní a hospodárná výroba komfort a design nesrovnatelný s jednoduchými ocelovými bočnicemi Se zásuvkami InnoTech posunete Váš nábytek do vyšší třídy kvality.

5 Plnovýsuv Quadro V6+ s Push to open Quadro V6+ se Silent System Nosnost 50 kg Plnovýsuv 25 kg 30 kg Quadro V6 s Push to open Quadro V6 se Silent System Quadro V6 se Stop Control Částečný výsuv Quadro 25 se Silent System Quadro 25 se Stop Control

6 InnoTech: rozmanitost designu Elegantní tvary, racionální výroba. DesignSide: Nejkratší cesta k fascinujícímu vzhledu Jak snadné je dostat do nábytku odkaz na módní materiály! Standard: sklo pro čirý design Individuální materiály a dekory Krytky: lze individuálně potisknout

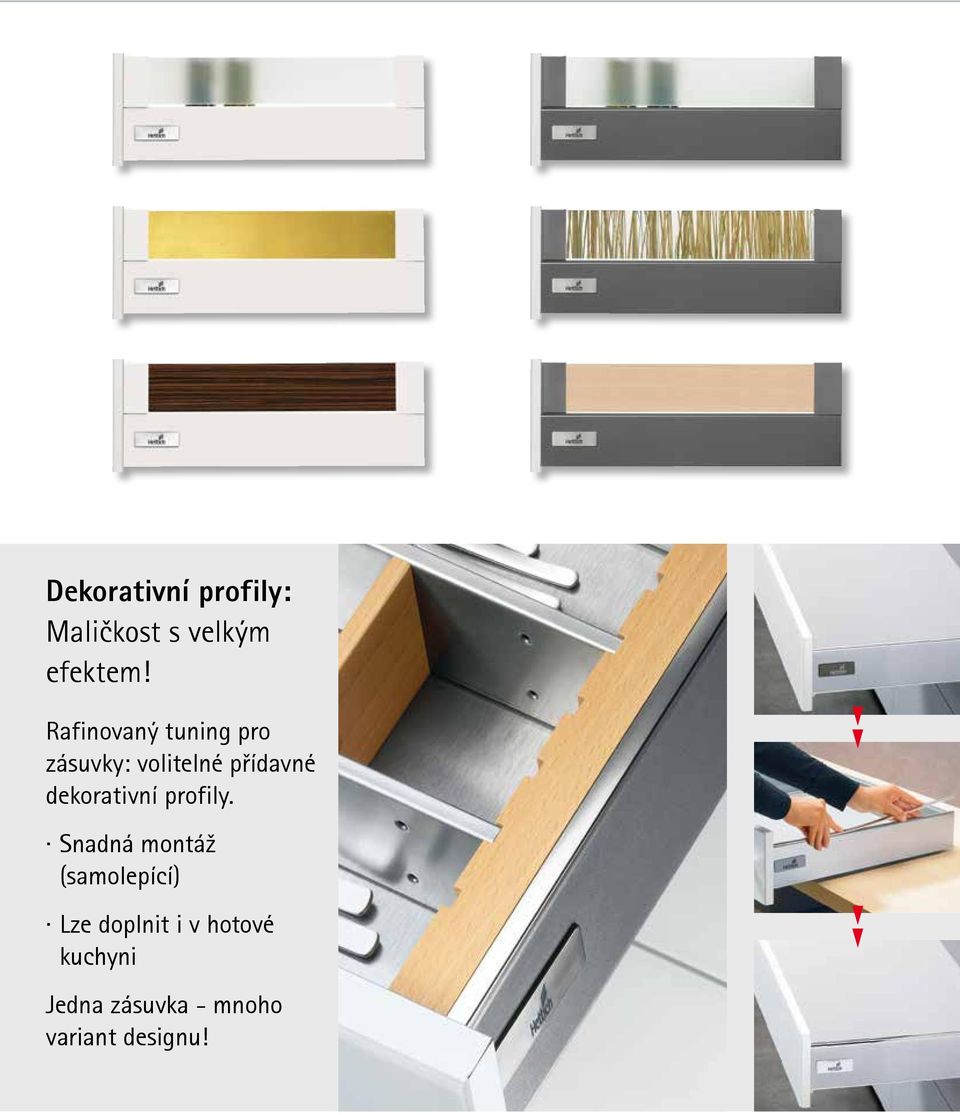

7 Dekorativní profily: Maličkost s velkým efektem! Rafinovaný tuning pro zásuvky: volitelné přídavné dekorativní profily. Snadná montáž (samolepící) Lze doplnit i v hotové kuchyni Jedna zásuvka - mnoho variant designu!

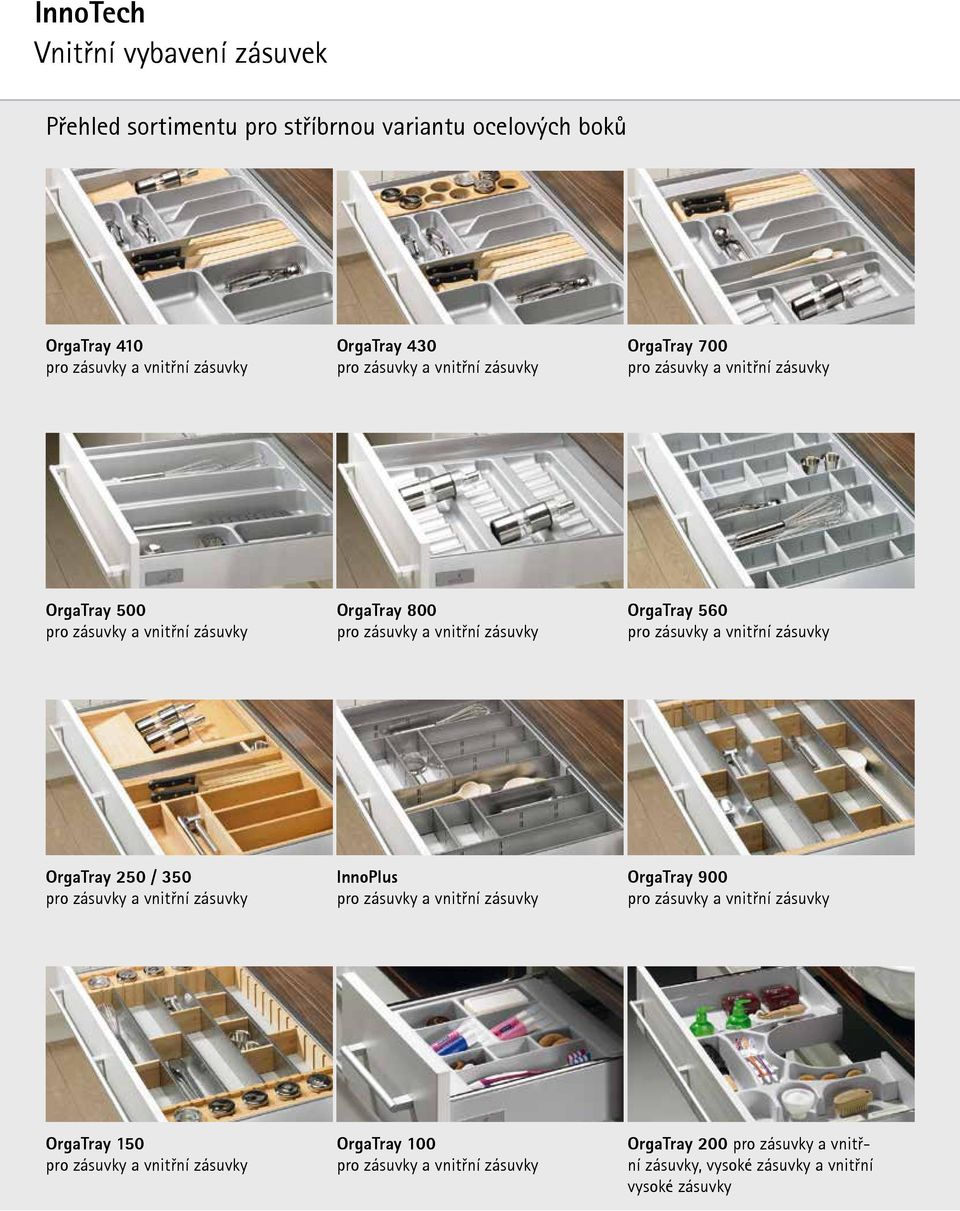

8 InnoTech Vnitřní vybavení zásuvek Přehled sortimentu pro stříbrnou variantu ocelových boků OrgaTray 410 pro zásuvky a vnitřní zásuvky OrgaTray 430 pro zásuvky a vnitřní zásuvky OrgaTray 700 pro zásuvky a vnitřní zásuvky OrgaTray 500 pro zásuvky a vnitřní zásuvky OrgaTray 800 pro zásuvky a vnitřní zásuvky OrgaTray 560 pro zásuvky a vnitřní zásuvky OrgaTray 250 / 350 pro zásuvky a vnitřní zásuvky InnoPlus pro zásuvky a vnitřní zásuvky OrgaTray 900 pro zásuvky a vnitřní zásuvky OrgaTray 150 pro zásuvky a vnitřní zásuvky OrgaTray 100 pro zásuvky a vnitřní zásuvky OrgaTray 200 pro zásuvky a vnitřní zásuvky, vysoké zásuvky a vnitřní vysoké zásuvky

9 OrgaTray 300 pro zásuvky a vnitřní zásuvky, vysoké zásuvky a vnitřní vysoké zásuvky OrgaWing pro vysoké zásuvky výšky 144 mm OrgaFlag pro vysoké zásuvky a vnitřní vysoké zásuvky OrgaStore 300 pro vysoké zásuvky a vnitřní vysoké zásuvky Podélný reling pro vysoké zásuvky s dřevěnými zády Dvojitý reling pro vysoké zásuvky Příčný reling pro vysoké zásuvky a vnitřní vysoké zásuvky OrgaStore 100 pro vysoké zásuvky a vnitřní vysoké zásuvky výšky 144 mm OrgaStore 200 pro vysoké zásuvky a vnitřní vysoké zásuvky Příslušenství pro příborníky

10 Sortiment InnoTech Potenciál bez hranic Výšky boků 70 mm Výšky zad 70 mm 144 mm 176 mm

11

12 Povrchové úpravy stříbrná bílá antracitová Délky boků 260 mm 300 mm 350 mm 420 mm 470 mm 520 mm 620 mm Korpusové šířky 275 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 700 mm 800 mm 900 mm 1000 mm 1200 mm

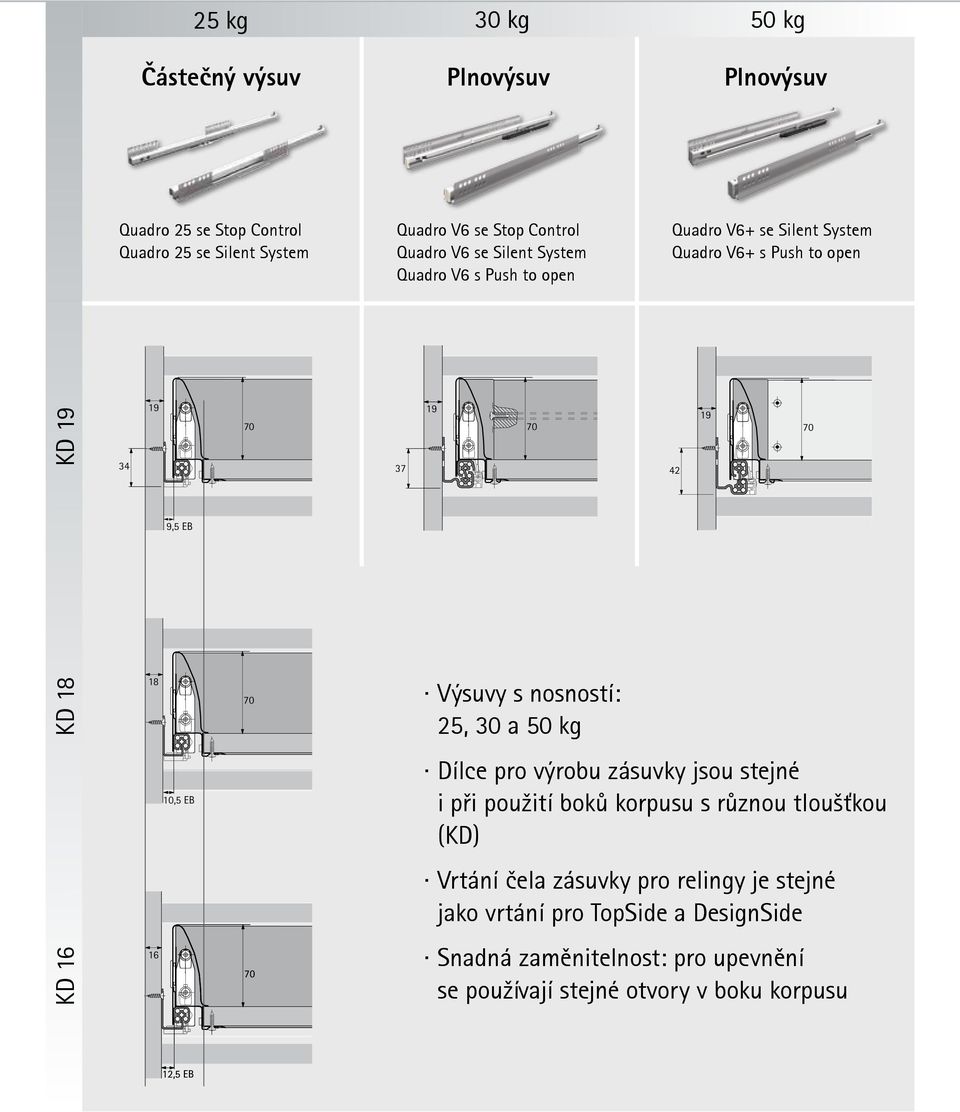

13 25 kg 30 kg 50 kg Částečný výsuv Plnovýsuv Plnovýsuv Quadro 25 se Stop Control Quadro 25 se Silent System Quadro V6 se Stop Control Quadro V6 se Silent System Quadro V6 s Push to open Quadro V6+ se Silent System Quadro V6+ s Push to open KD ,5 EB KD Výsuvy s nosností: 25, 30 a 50 kg 10,5 EB Dílce pro výrobu zásuvky jsou stejné i při použití boků korpusu s různou tloušťkou (KD) Vrtání čela zásuvky pro relingy je stejné jako vrtání pro TopSide a DesignSide KD Snadná zaměnitelnost: pro upevnění se používají stejné otvory v boku korpusu 12,5 EB

14 InnoTech: seřízení a montáž Komfort především. Stranové seřízení +/- 1,5 mm Výškové seřízení +/- 2 mm Seřízení sklonu čela vysoké zásuvky s relingem Seřízení sklonu čela vysoké zásuvky s DesignSide Beznářaďová montáž a demontáž čela zásuvky Snadná montáž: nasadit na výsuvy a zasunout do korpusu Rychlá demontáž

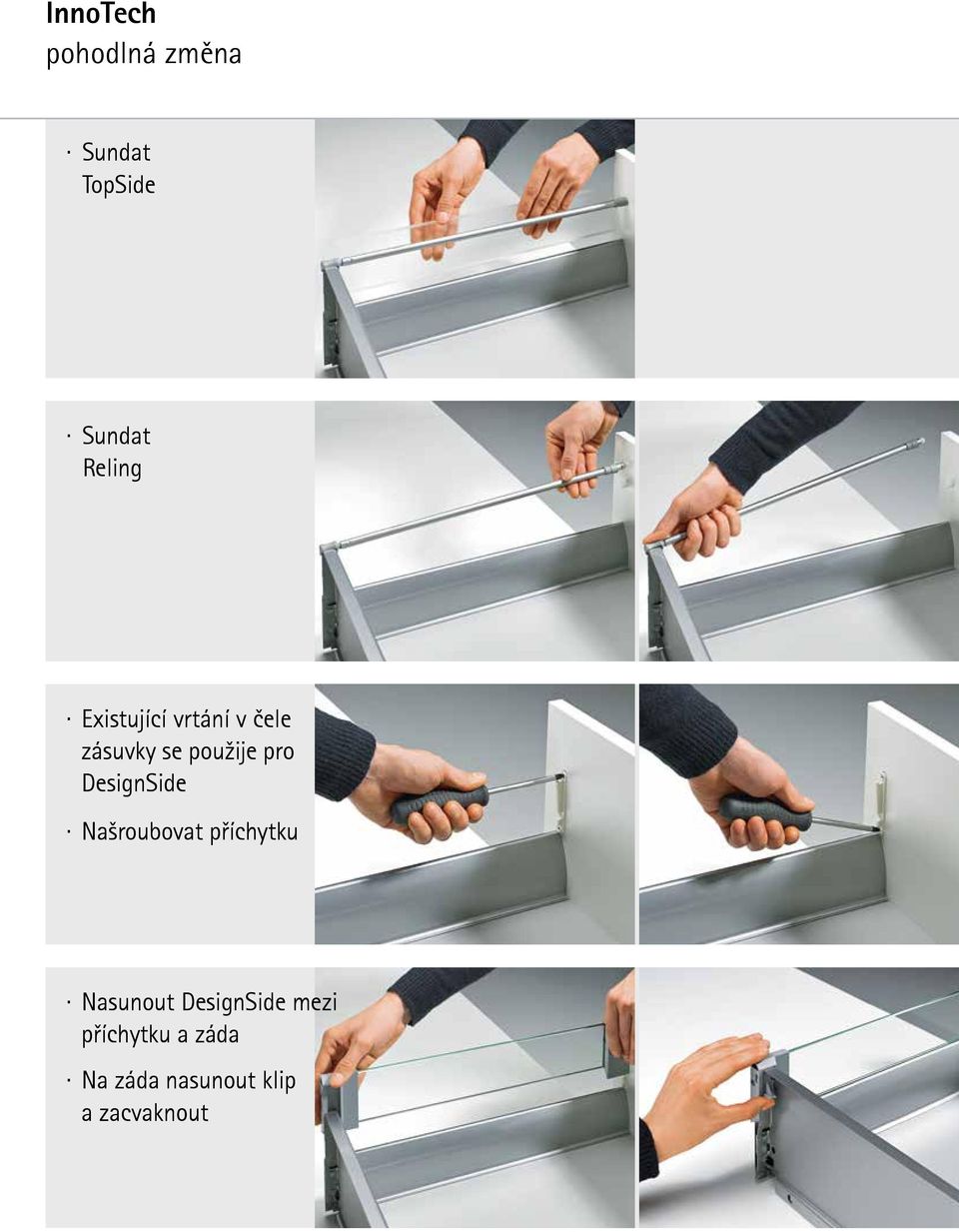

15 InnoTech pohodlná změna Sundat TopSide Sundat Reling Existující vrtání v čele zásuvky se použije pro DesignSide Našroubovat příchytku Nasunout DesignSide mezi příchytku a záda Na záda nasunout klip a zacvaknout

16 InnoTech Příslušenství a doplňky Elektromechanický systém otvírání Easys Pohodlné otvírání, stačí lehce zatlačit Maximální volnost designu Kompaktní: malá vestavná hloubka bez ztráty úložného prostoru Lze použít pro všechny délky boků a šířky zásuvek Extrémně krátký zdvih pro aktivaci Vhodný pro korpusy s těsnicí manžetou i bez ní Easys je ideální pro čistý design bez úchytek, zvládá i velké a těžké zásuvky. Kompaktní systém Easys pro elektromechanické otvírání je nenápadně skrytý za zády zásuvky. Přídavný kabel zabrání kolizi zásuvek v rohové sestavě. Všestranné použití: pro InnoTech, ArciTech i dřevěné zásuvky.

17 Mechanický systém otvírání Push to open Stačí lehce zatlačit Pro design bez úchytek a komfortní používání Snadná montáž bez potřeby přídavných dílů. Push to open je integrovanou součástí výsuvu.

18 InnoTech Přehled předností Koncepce platformy: rozmanitost variant bez hranic, štíhlé a pružné výrobní a logistické procesy: reling, TopSide a DesignSide se dají kombinovat se stejnými boky. Částečný výsuv a plnovýsuv, se Stop Control, SilentSystem nebo Push to open Beznářaďová montáž a demontáž čela zásuvky Beznářaďové seřízení výšky Vnitřní čelo a DesignSide může být vyrobeno z individuálního materiálu Dno zásuvky se nemusí opracovat

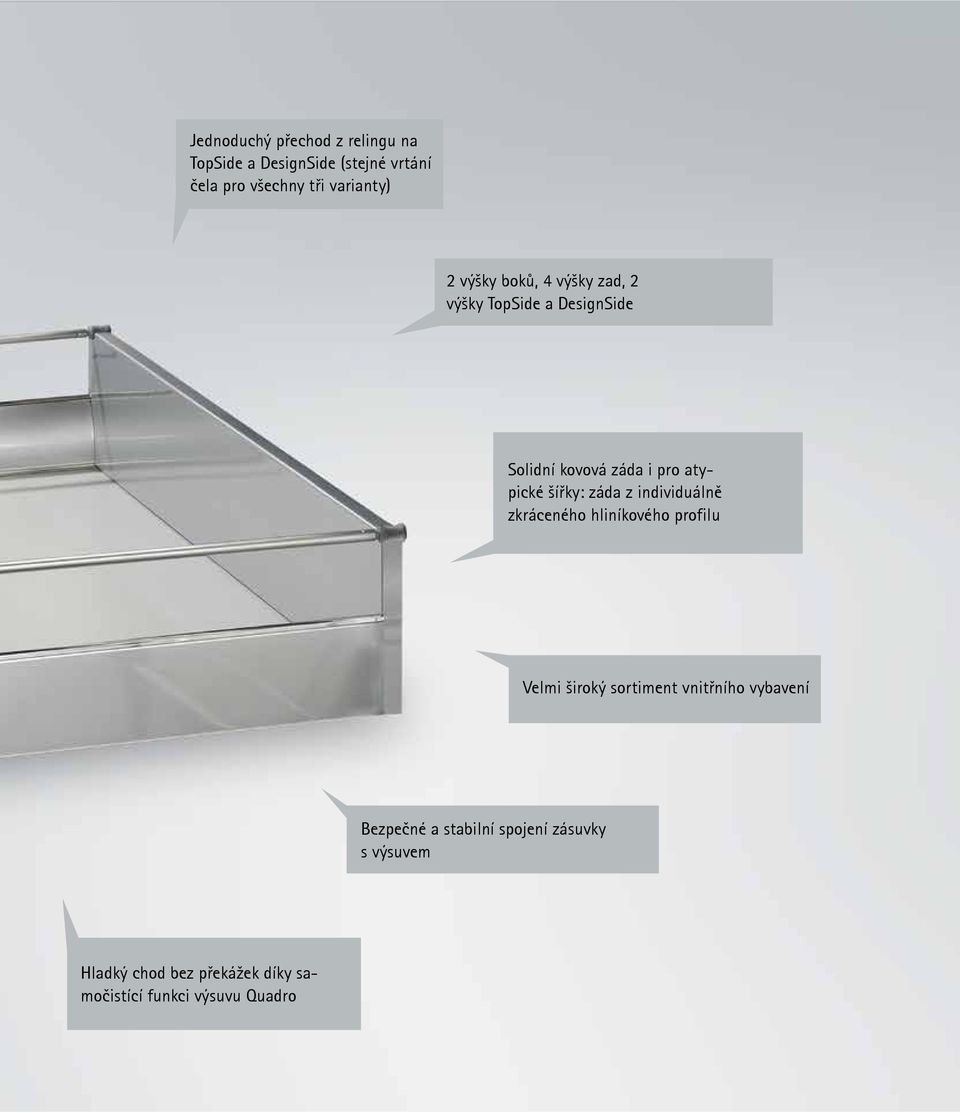

19 Jednoduchý přechod z relingu na TopSide a DesignSide (stejné vrtání čela pro všechny tři varianty) 2 výšky boků, 4 výšky zad, 2 výšky TopSide a DesignSide Solidní kovová záda i pro atypické šířky: záda z individuálně zkráceného hliníkového profilu Velmi široký sortiment vnitřního vybavení Bezpečné a stabilní spojení zásuvky s výsuvem Hladký chod bez překážek díky samočistící funkci výsuvu Quadro

20 Intelligent Kitchens Pro inteligentní návrhy kuchyní - pro vyšší komfort Kuchyně navrhované podle této koncepce nadchnou zákazníky: krátké trasy, ergonomické procesy a promyšlené vnitřní vybavení. Šedá zóna: Řešení pro přehledné a stabilní uložení příborů a nádobí. Zelená zóna: Speciální zásuvky pro dřez využívají úložný prostor pro mycí prostředky a odpadkové koše. OrgaFlex ve spojení s Easys lze ovládat i když máte plné ruce Modrá zóna: Variabilní přepážky vymezují polohu hrnců a pánví - stabilně a nehlučně

21 Žlutá zóna: Spousta snadno přístupného úložného prostoru pro potraviny, např. Orga- Wing Červená zóna: Inteligentně uložené náčiní je vždy při ruce a usnadňuje přípravu pokrmů.

22 InnoTech Montážní pomůcky InnoFit Start InnoFit Pro Jednoduchý přípravek Manuální montáž Produktivita: až 15 zásuvek za hodinu Stabilní rám Manuální montáž Produktivita: až 40 zásuvek za hodinu Další přípravky a šablony najdete v aktuálním katalogu.

23 InnoFit N InnoFit 1.1 Poloautomat Manuální podávání dílů Pneumatické zalisování dna a boků zásuvky Produktivita: až 65 zásuvek za hodinu Montážní automat Automatické podávání dílů Elektropneumatické zalisování Produktivita: až 100 zásuvek za hodinu

24 Obj. číslo: _InnoTech_0513_HCR-HSR/cz
