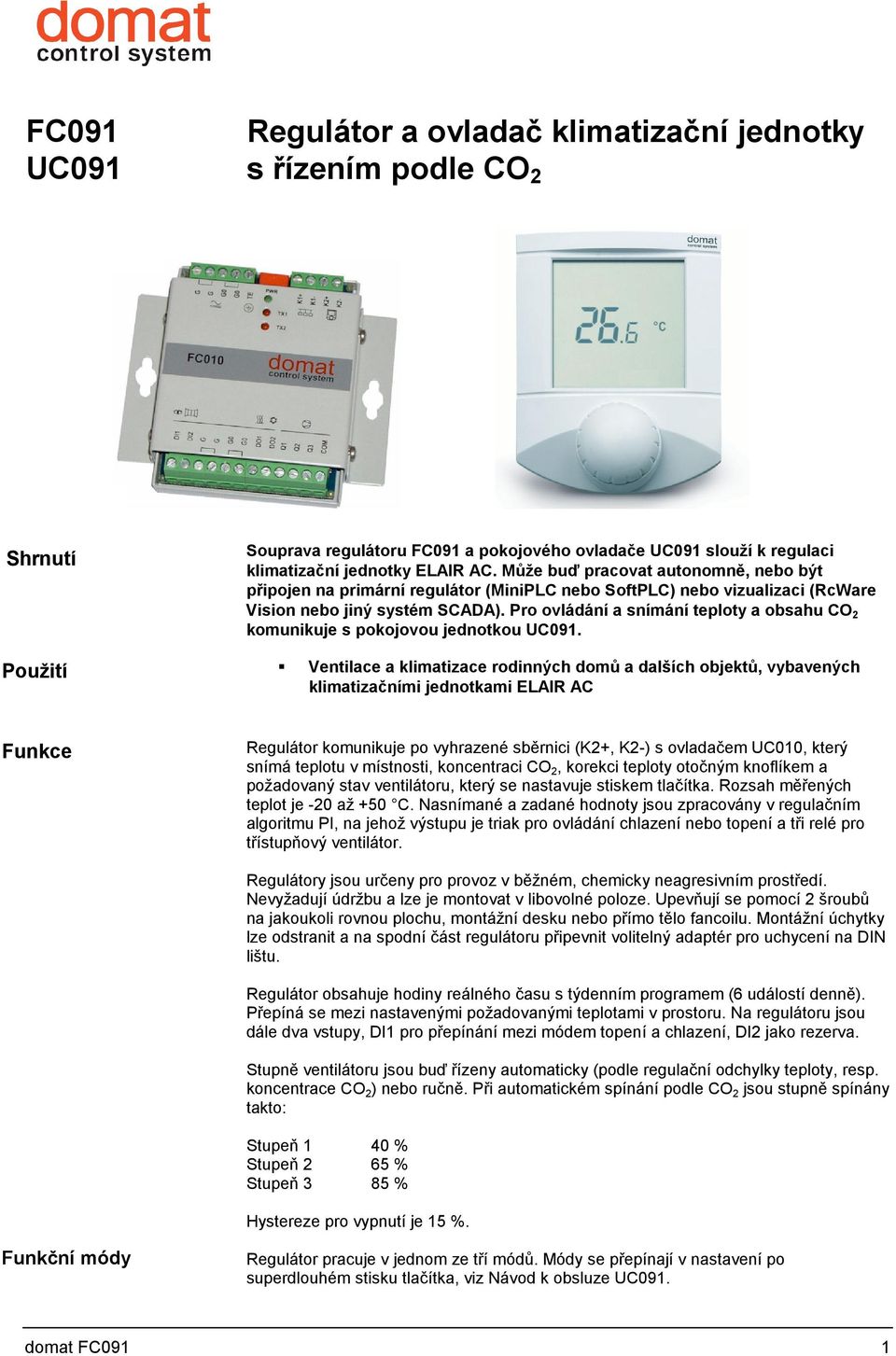

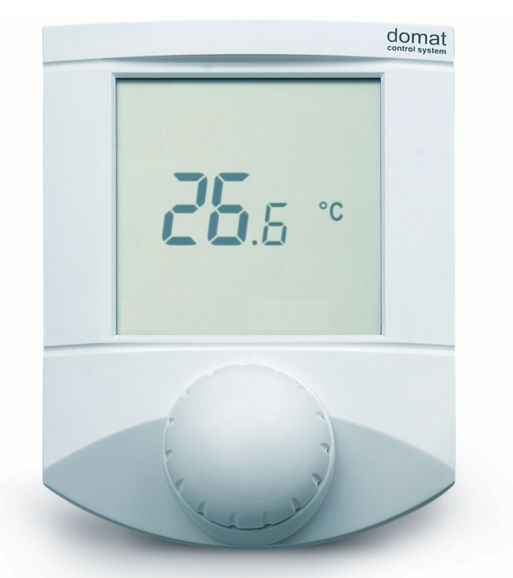

1 FC091 UC091 Regulátor a ovladač klimatizační jednotky s řízením podle CO 2 Shrnutí Souprava regulátoru FC091 a pokojového ovladače UC091 slouží k regulaci klimatizační jednotky ELAIR AC. Může buď pracovat autonomně, nebo být připojen na primární regulátor (MiniPLC nebo SoftPLC) nebo vizualizaci (RcWare Vision nebo jiný systém SCADA). Pro ovládání a snímání teploty a obsahu CO 2 komunikuje s pokojovou jednotkou UC091. Použití Ventilace a klimatizace rodinných domů a dalších objektů, vybavených klimatizačními jednotkami ELAIR AC Funkce Regulátor komunikuje po vyhrazené sběrnici (K2+, K2-) s ovladačem UC010, který snímá teplotu v místnosti, koncentraci CO 2, korekci teploty otočným knoflíkem a požadovaný stav ventilátoru, který se nastavuje stiskem tlačítka. Rozsah měřených teplot je -20 až +50 C. Nasnímané a zadané hodnoty jsou zpracovány v regulačním algoritmu PI, na jehož výstupu je triak pro ovládání chlazení nebo topení a tři relé pro třístupňový ventilátor. Regulátory jsou určeny pro provoz v běžném, chemicky neagresivním prostředí. Nevyžadují údržbu a lze je montovat v libovolné poloze. Upevňují se pomocí 2 šroubů na jakoukoli rovnou plochu, montážní desku nebo přímo tělo fancoilu. Montážní úchytky lze odstranit a na spodní část regulátoru připevnit volitelný adaptér pro uchycení na DIN lištu. Regulátor obsahuje hodiny reálného času s týdenním programem (6 událostí denně). Přepíná se mezi nastavenými požadovanými teplotami v prostoru. Na regulátoru jsou dále dva vstupy, DI1 pro přepínání mezi módem topení a chlazení, DI2 jako rezerva. Stupně ventilátoru jsou buď řízeny automaticky (podle regulační odchylky teploty, resp. koncentrace CO 2 ) nebo ručně. Při automatickém spínání podle CO 2 jsou stupně spínány takto: Stupeň 1 40 % Stupeň 2 65 % Stupeň 3 85 % Hystereze pro vypnutí je 15 %. Funkční módy Regulátor pracuje v jednom ze tří módů. Módy se přepínají v nastavení po superdlouhém stisku tlačítka, viz Návod k obsluze UC091. domat FC091 1

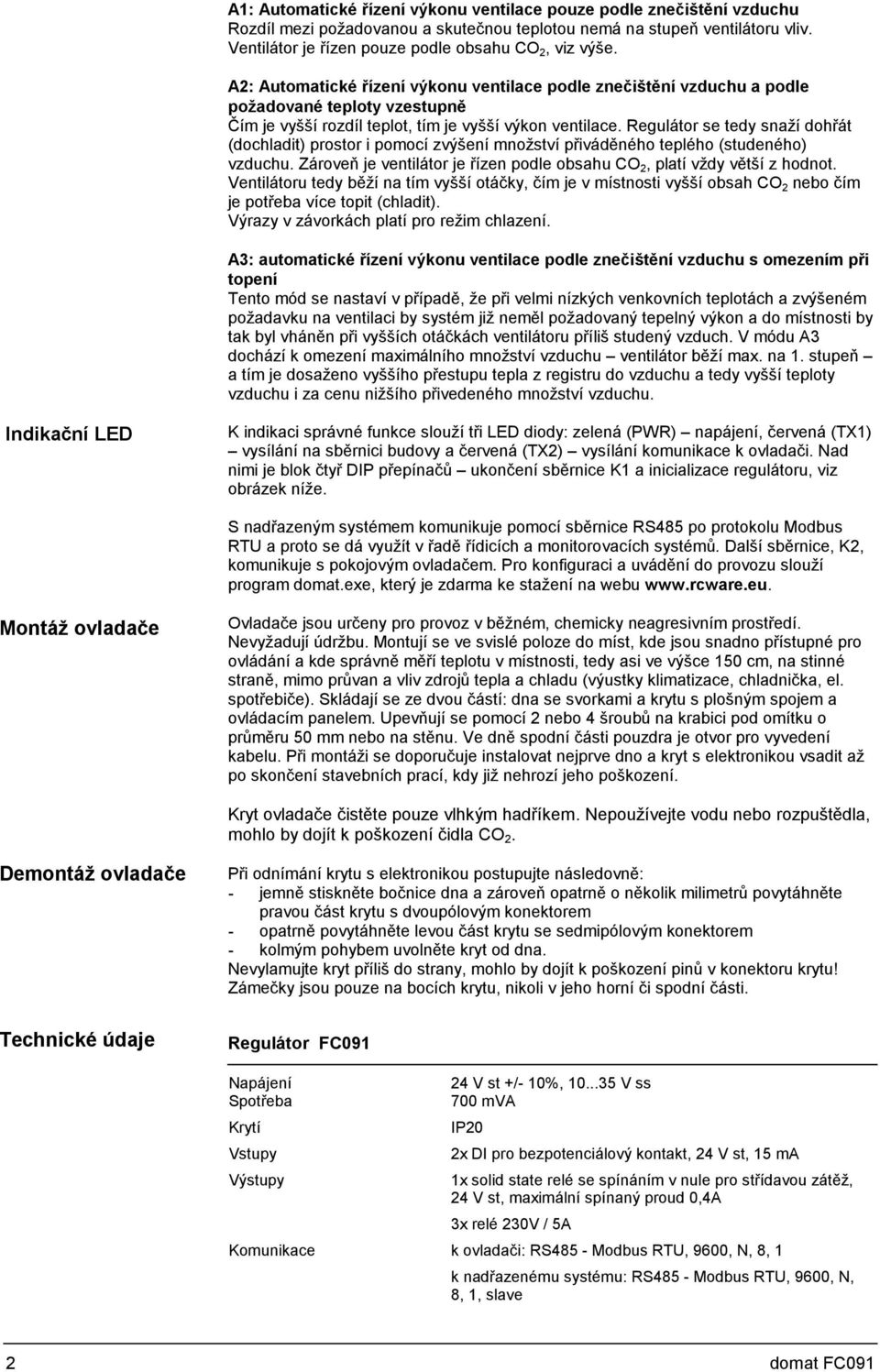

2 A1: Automatické řízení výkonu ventilace pouze podle znečištění vzduchu Rozdíl mezi požadovanou a skutečnou teplotou nemá na stupeň ventilátoru vliv. Ventilátor je řízen pouze podle obsahu CO 2, viz výše. A2: Automatické řízení výkonu ventilace podle znečištění vzduchu a podle požadované teploty vzestupně Čím je vyšší rozdíl teplot, tím je vyšší výkon ventilace. Regulátor se tedy snaží dohřát (dochladit) prostor i pomocí zvýšení množství přiváděného teplého (studeného) vzduchu. Zároveň je ventilátor je řízen podle obsahu CO 2, platí vždy větší z hodnot. Ventilátoru tedy běží na tím vyšší otáčky, čím je v místnosti vyšší obsah CO 2 nebo čím je potřeba více topit (chladit). Výrazy v závorkách platí pro režim chlazení. A3: automatické řízení výkonu ventilace podle znečištění vzduchu s omezením při topení Tento mód se nastaví v případě, že při velmi nízkých venkovních teplotách a zvýšeném požadavku na ventilaci by systém již neměl požadovaný tepelný výkon a do místnosti by tak byl vháněn při vyšších otáčkách ventilátoru příliš studený vzduch. V módu A3 dochází k omezení maximálního množství vzduchu ventilátor běží max. na 1. stupeň a tím je dosaženo vyššího přestupu tepla z registru do vzduchu a tedy vyšší teploty vzduchu i za cenu nižšího přivedeného množství vzduchu. Indikační LED K indikaci správné funkce slouží tři LED diody: zelená (PWR) napájení, červená (TX1) vysílání na sběrnici budovy a červená (TX2) vysílání komunikace k ovladači. Nad nimi je blok čtyř DIP přepínačů ukončení sběrnice K1 a inicializace regulátoru, viz obrázek níže. S nadřazeným systémem komunikuje pomocí sběrnice RS485 po protokolu Modbus RTU a proto se dá využít v řadě řídicích a monitorovacích systémů. Další sběrnice, K2, komunikuje s pokojovým ovladačem. Pro konfiguraci a uvádění do provozu slouží program domat.exe, který je zdarma ke stažení na webu Montáž ovladače Ovladače jsou určeny pro provoz v běžném, chemicky neagresivním prostředí. Nevyžadují údržbu. Montují se ve svislé poloze do míst, kde jsou snadno přístupné pro ovládání a kde správně měří teplotu v místnosti, tedy asi ve výšce 150 cm, na stinné straně, mimo průvan a vliv zdrojů tepla a chladu (výustky klimatizace, chladnička, el. spotřebiče). Skládají se ze dvou částí: dna se svorkami a krytu s plošným spojem a ovládacím panelem. Upevňují se pomocí 2 nebo 4 šroubů na krabici pod omítku o průměru 50 mm nebo na stěnu. Ve dně spodní části pouzdra je otvor pro vyvedení kabelu. Při montáži se doporučuje instalovat nejprve dno a kryt s elektronikou vsadit až po skončení stavebních prací, kdy již nehrozí jeho poškození. Kryt ovladače čistěte pouze vlhkým hadříkem. Nepoužívejte vodu nebo rozpuštědla, mohlo by dojít k poškození čidla CO 2. Demontáž ovladače Při odnímání krytu s elektronikou postupujte následovně: - jemně stiskněte bočnice dna a zároveň opatrně o několik milimetrů povytáhněte pravou část krytu s dvoupólovým konektorem - opatrně povytáhněte levou část krytu se sedmipólovým konektorem - kolmým pohybem uvolněte kryt od dna. Nevylamujte kryt příliš do strany, mohlo by dojít k poškození pinů v konektoru krytu! Zámečky jsou pouze na bocích krytu, nikoli v jeho horní či spodní části. Technické údaje Regulátor FC091 Napájení Spotřeba Krytí Vstupy Výstupy 24 V st +/- 10%, V ss 700 mva IP20 2x DI pro bezpotenciálový kontakt, 24 V st, 15 ma 1x solid state relé se spínáním v nule pro střídavou zátěž, 24 V st, maximální spínaný proud 0,4A 3x relé 230V / 5A Komunikace k ovladači: RS485 - Modbus RTU, 9600, N, 8, 1 k nadřazenému systému: RS485 - Modbus RTU, 9600, N, 8, 1, slave 2 domat FC091

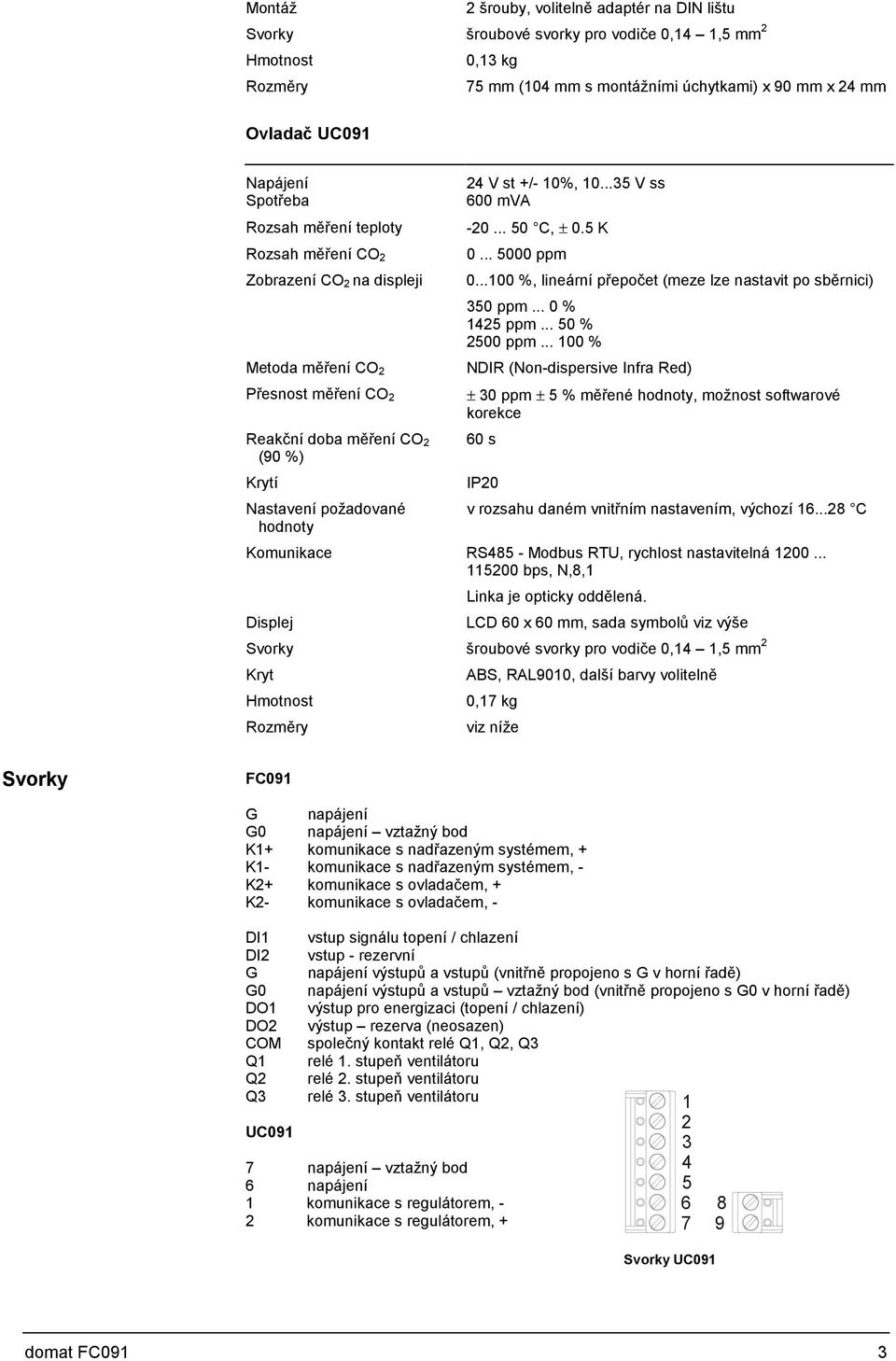

3 Montáž 2 šrouby, volitelně adaptér na DIN lištu Svorky šroubové svorky pro vodiče 0,14 1,5 mm 2 Hmotnost 0,13 kg Rozměry 75 mm (104 mm s montážními úchytkami) x 90 mm x 24 mm Ovladač UC091 Napájení Spotřeba Rozsah měření teploty Rozsah měření CO 2 Zobrazení CO 2 na displeji Metoda měření CO 2 Přesnost měření CO 2 Reakční doba měření CO 2 (90 %) Krytí Nastavení požadované hodnoty 24 V st +/- 10%, V ss 600 mva C, ± 0.5 K ppm %, lineární přepočet (meze lze nastavit po sběrnici) 350 ppm... 0 % 1425 ppm % 2500 ppm % NDIR (Non-dispersive Infra Red) ± 30 ppm ± 5 % měřené hodnoty, možnost softwarové korekce 60 s IP20 v rozsahu daném vnitřním nastavením, výchozí C Komunikace RS485 - Modbus RTU, rychlost nastavitelná bps, N,8,1 Displej Linka je opticky oddělená. LCD 60 x 60 mm, sada symbolů viz výše Svorky šroubové svorky pro vodiče 0,14 1,5 mm 2 Kryt Hmotnost Rozměry ABS, RAL9010, další barvy volitelně 0,17 kg viz níže Svorky FC091 napájení 0 napájení vztažný bod K1+ komunikace s nadřazeným systémem, + K1- komunikace s nadřazeným systémem, - K2+ komunikace s ovladačem, + K2- komunikace s ovladačem, - DI1 DI2 0 DO1 DO2 COM Q1 Q2 Q3 UC091 vstup signálu topení / chlazení vstup - rezervní napájení výstupů a vstupů (vnitřně propojeno s v horní řadě) napájení výstupů a vstupů vztažný bod (vnitřně propojeno s 0 v horní řadě) výstup pro energizaci (topení / chlazení) výstup rezerva (neosazen) společný kontakt relé Q1, Q2, Q3 relé 1. stupeň ventilátoru relé 2. stupeň ventilátoru relé 3. stupeň ventilátoru napájení vztažný bod 6 napájení 1 komunikace s regulátorem, - 2 komunikace s regulátorem, + Svorky UC091 domat FC091 3

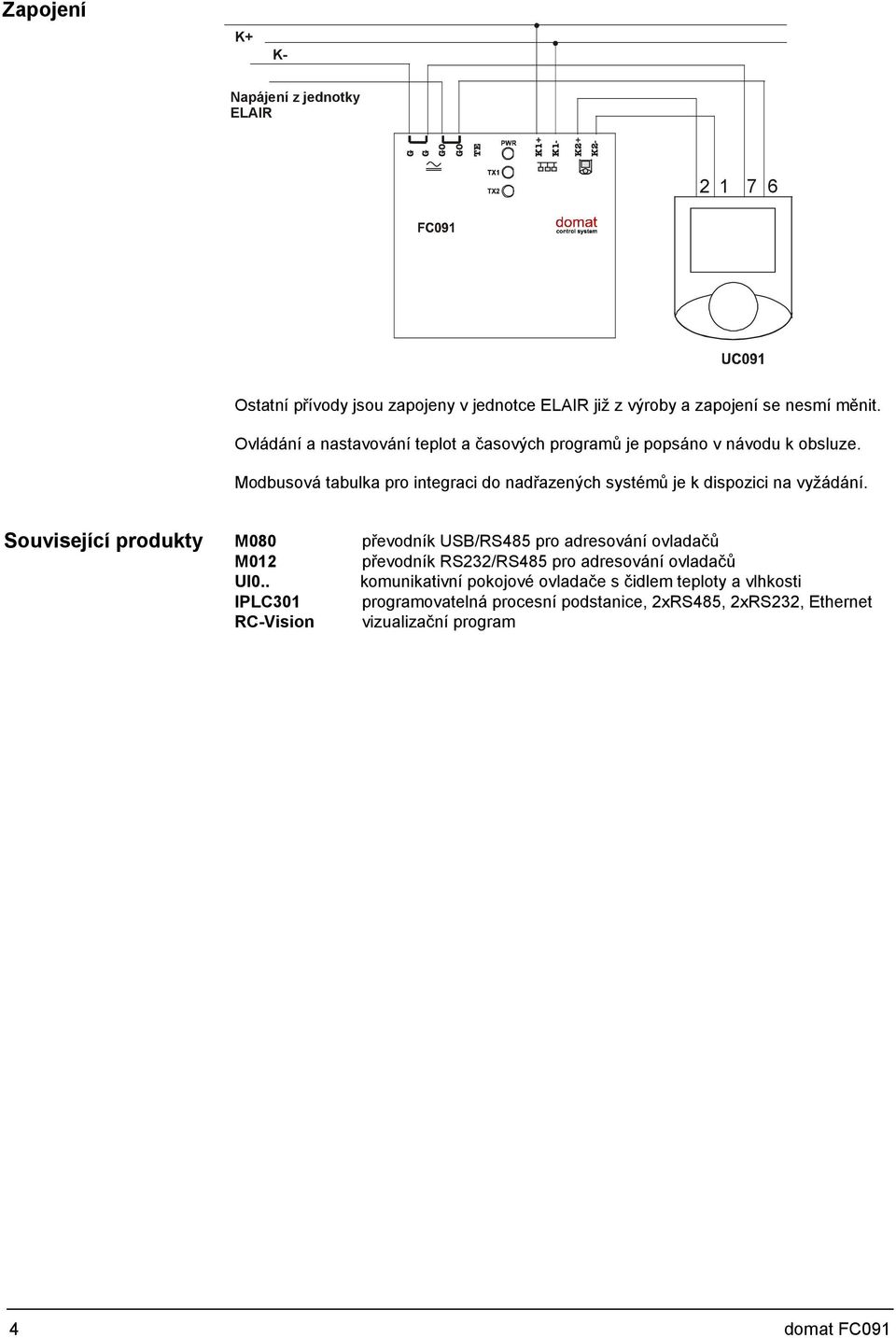

4 Zapojení K+ K- Napájení z jednotky ELAIR 0 0 TE K1+ K2+ K1- K Ostatní přívody jsou zapojeny v jednotce ELAIR již z výroby a zapojení se nesmí měnit. Ovládání a nastavování teplot a časových programů je popsáno v návodu k obsluze. Modbusová tabulka pro integraci do nadřazených systémů je k dispozici na vyžádání. Související produkty M080 M012 UI0.. IPLC301 RC-Vision převodník USB/RS485 pro adresování ovladačů převodník RS232/RS485 pro adresování ovladačů komunikativní pokojové ovladače s čidlem teploty a vlhkosti programovatelná procesní podstanice, 2xRS485, 2xRS232, Ethernet vizualizační program 4 domat FC091

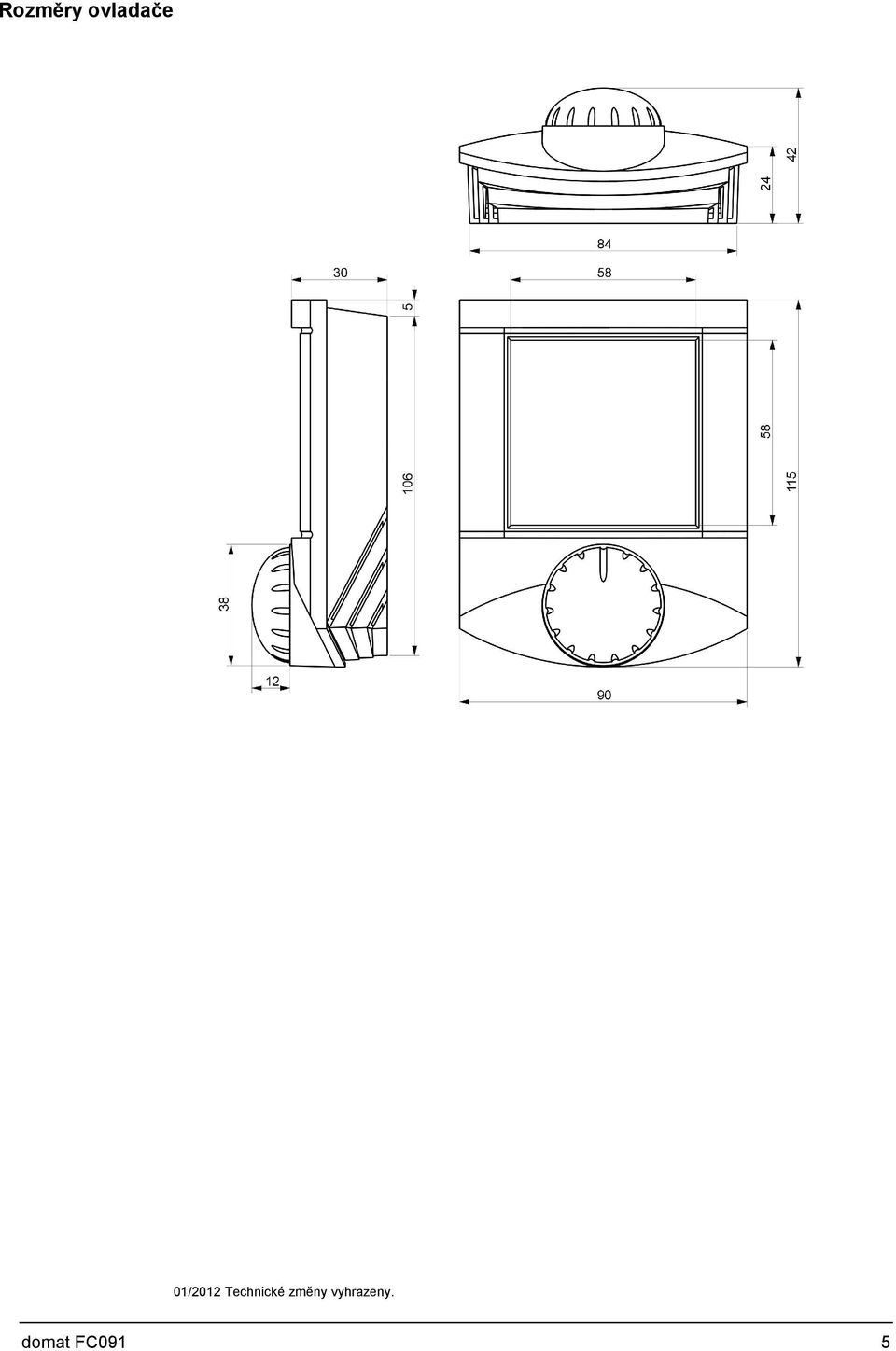

5 Rozměry ovladače 01/2012 Technické změny vyhrazeny. domat FC091 5
