Kompaktní a univerzální regulátor pro vzduchotechniku a topení

Transkript

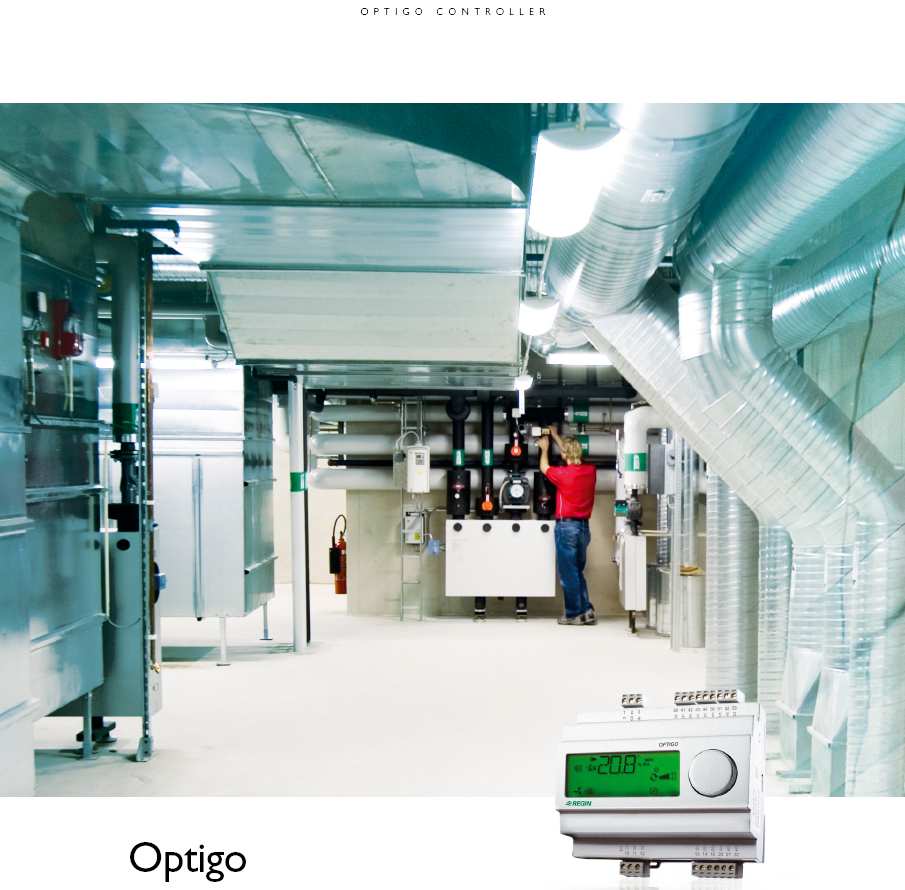

1 Kompaktní a univerzální regulátor pro vzduchotechniku a topení

2 Jednoduché ovládání pomocí multifunkčního kolečka Optigo má otočné tlačítko (1) kódovací zařízení, které velmi zjednodušuje přístup do systému nabídek. Můžete číst a nastavovat hodnoty zobrazené na displeji (2). Hodnota je potvrzena stisknutím tlačítka. Timer Timer umožňuje např. noční snížení teploty, start nebo stop ventilátorů během týdne nebo dne. Rychlá a snadná instalace Optigo je vhodné pro montáž na DIN-lištu (3) nebo do rozvaděče. Protože svorky (4) jsou snímatelné, všechna připojení mohou být provedena před vlastní instalací Optiga. V rámci příslušenství lze použít montážní sadu pro instalaci Optiga do čelního panelu rozvaděče.

3 Univerzální a ekonomický Jednouchý a samostatný regulátor použitelný pro regulaci topení, chlazení, vzduchotechniky apod. v technologii budov. Je vhodný požít v případech, kdy není důvod aplikovat dražší regulátor s více funkcemi, které však nemusí být vždy potřebné. Optigo je prvotřídní volba. Optigo vychází z populární série regulátorů AQUALINE, které byly použity v tisících instalací. Optigo je spolehlivý a ekonomický regulátor, který vyřeší všechny základní požadavky na regulaci. Optigo tři modely Optigo 5: regulace teploty, CO2, vlhkosti a tlaku Optigo 10: Optigo : regulace vzduchotechniky, topení, chlazení a vodních topných systémů regulace vzduchotechniky, topení, chlazení a vodních topných systémů, napájecí napětí 230V Pokud potřebujete regulátor s komunikací, zvolte Corrigo E. Corrigo E má komunikační porty pro EXOline, TCP/IP, Lon nebo Modbus. Regulátor může být integrován do sítě a zpřístupněn přes internet nebo centrální počítač (SCADA).

4 Optigo OP10 24VAC Optigo OP VAC Aplikace: regulace teploty vzduchu na přívodu regulace teploty vzduchu na přívodu s kompenzací dle venkovní teploty regulace teploty vzduchu na odtahu/v prostoru s kaskádní funkcí regulace teploty radiátorů s kompenzací dle venkovní teploty regulace teplovodních systémů Funkce: Vzduchotechnika minimum limit pro klapky start a stop ventilátorů protimrazová ochrana se zadržením tepla vstup od vysokoteplotní ochrany ohřívače regulace 3-bodová nebo V volitelný výstupní signál pro ohřev a/nebo chlazení s/bez regulace klapek alarm od protimrazové ochrany/vysokoteplotní ochrany/chyby senzorů indikace chodu ventilátorů vestavěný týdenní programátor vstup pro prodloužený chod Systémy s radiátory: snížení nastavené teploty v noci zastavení čerpadla a prověření chodu regulace teploty na přívodu s kompenzací dle venkovní teploty s nastavitelnou dodatečnou kompenzací křivky Teplovodní systémy PID regulace periodické preventivní přehřátí užitkové vody z důvodu ochrany před vznikem bakterií Optigo OP5 24VAC Aplikace: regulace teploty regulace CO2 regulace vlhkosti regulace tlaku regulace tlaku s kompenzací dle venkovní teploty Funkce: nastavitelné hodnoty P a I nastavitelné výstupní signály pro ohřev a/nebo chlazení nastavitelné rozsahy pro různé senzory funkce přepínání/reverze

5 Technická data Napájecí napětí Optigo 5 a 10 24VAC +/-15% Hz Optigo VAC +/-15% Hz Příkon, spotřeba 4VA Teplota okolí ºC Teplota skladovací ºC Vlhkost okolí Max 90%RH Třída krytí IP20 CE: Tyto výrobky odpovídají požadavkům evropských EMC standardů CENELEC EN :001 a EN :001 a nesou CE značku Modely a porty AI UI DI AO DO Optigo Optigo Optigo AI: analogový vstup UI: univerzální vstup DI: digitální vstup AO: analogový výstup DO: digitální výstup Vstupy Analogové a univerzální pro PT1000 senzory nebo V DC Digitální bezpotenciálové kontakty Výstupy Analogové V DC, 1mA Digitální triak 24V AC, 0.5A Display LCD 145 segmentový, podsvícený

6 Distributor pro ČR RAN s.r.o. Jilovišťská 2370/ Praha 5 Lipence Telefon: Fax: Web: ifo@ran-klima.cz
