1 Komunikační protokoly počítačů a počítačových sítí Autor: Ing. Jan Nožička SOŠ a SOU Česká Lípa VY_32_INOVACE_1138_Komunikační protokoly počítačů a počítačových sítí_pwp

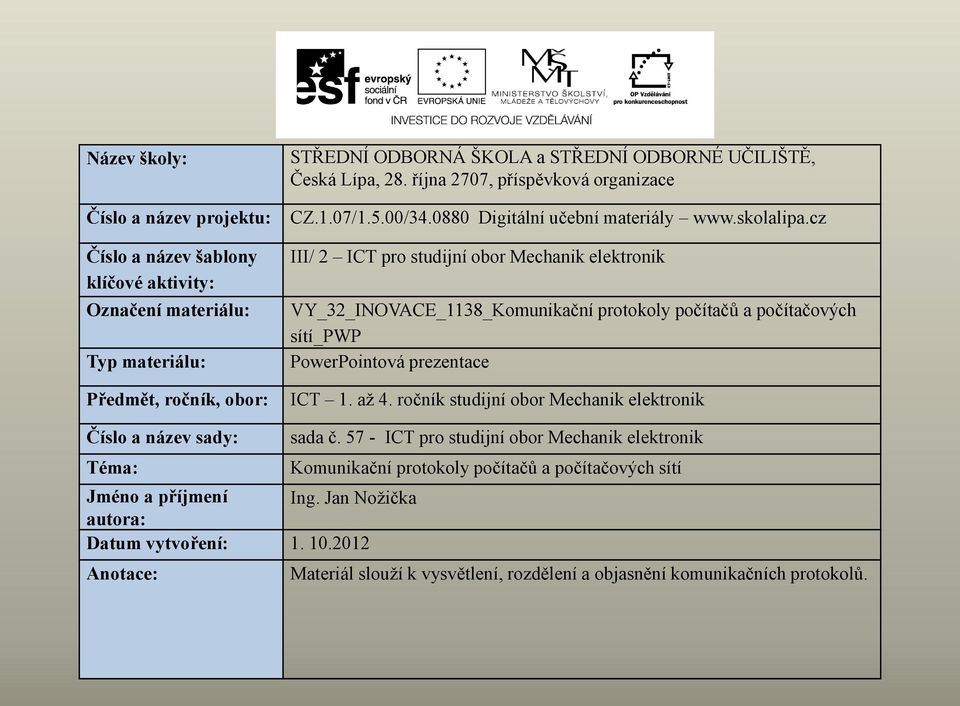

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 ICT pro studijní obor Mechanik elektronik VY_32_INOVACE_1138_Komunikační protokoly počítačů a počítačových sítí_pwp PowerPointová prezentace ICT 1. až 4. ročník studijní obor Mechanik elektronik Číslo a název sady: sada č ICT pro studijní obor Mechanik elektronik Téma: Komunikační protokoly počítačů a počítačových sítí Jméno a příjmení Ing. Jan Nožička autora: Datum vytvoření: Anotace: Materiál slouží k vysvětlení, rozdělení a objasnění komunikačních protokolů.

3 Komunikační protokoly Všechna zařízení v počítači spolu komunikují Všechna zařízení v počítačové síti komunikují Proto jsou stanoveny KOMUNIKAČNÍ PROTOKOLY

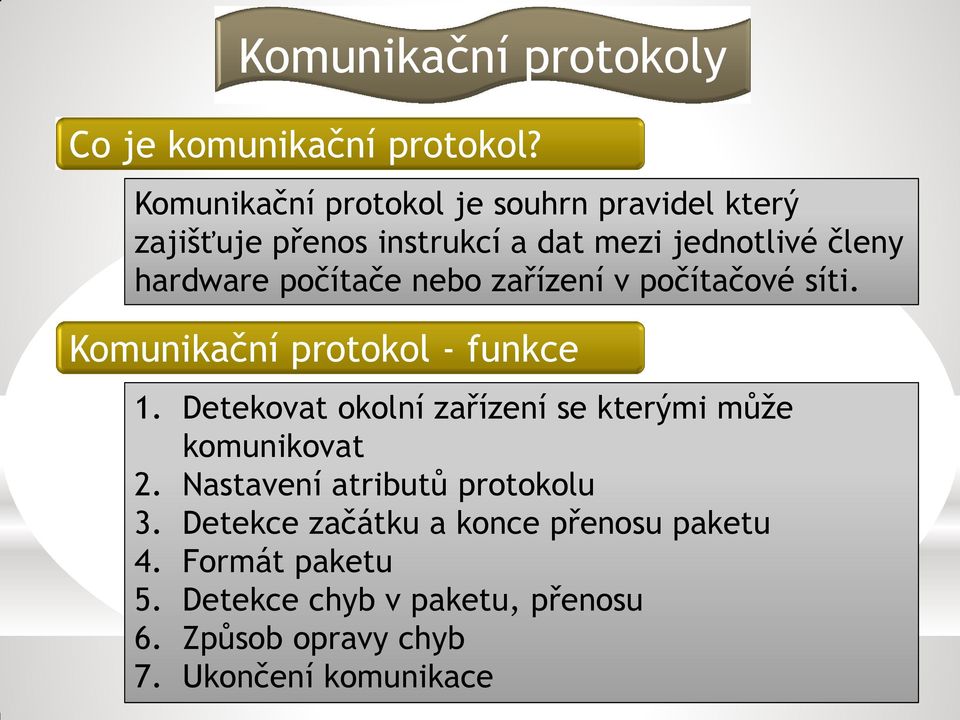

4 Komunikační protokoly Co je komunikační protokol? Komunikační protokol je souhrn pravidel který zajišťuje přenos instrukcí a dat mezi jednotlivé členy hardware počítače nebo zařízení v počítačové síti. Komunikační protokol - funkce 1. Detekovat okolní zařízení se kterými může komunikovat 2. Nastavení atributů protokolu 3. Detekce začátku a konce přenosu paketu 4. Formát paketu 5. Detekce chyb v paketu, přenosu 6. Způsob opravy chyb 7. Ukončení komunikace

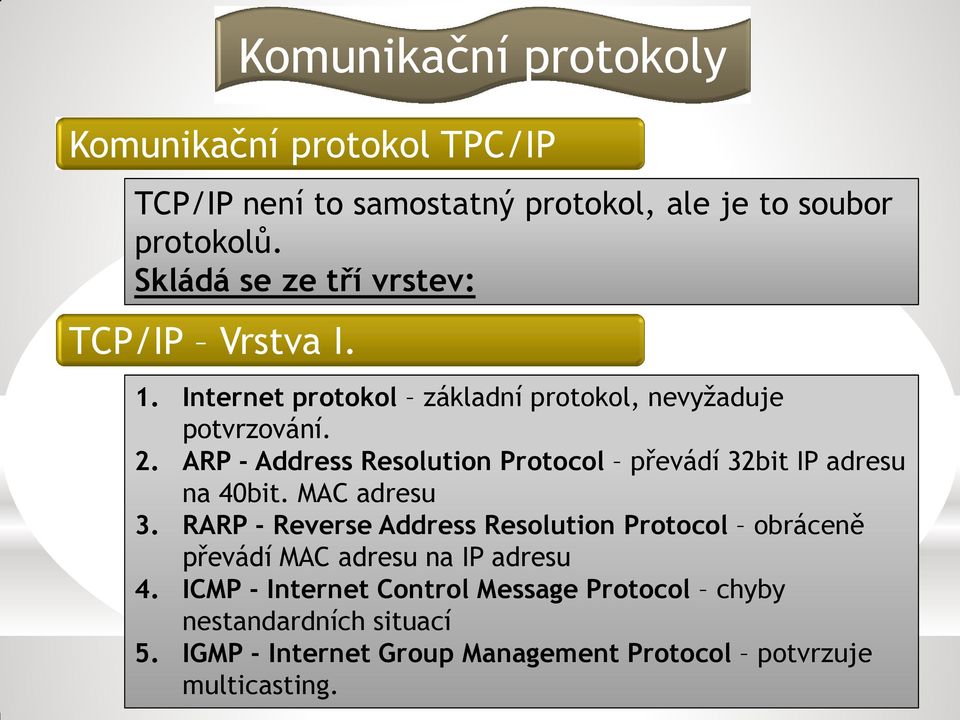

5 Komunikační protokoly Komunikační protokol TPC/IP TCP/IP není to samostatný protokol, ale je to soubor protokolů. Skládá se ze tří vrstev: TCP/IP Vrstva I. 1. Internet protokol základní protokol, nevyžaduje potvrzování. 2. ARP - Address Resolution Protocol převádí 32bit IP adresu na 40bit. MAC adresu 3. RARP - Reverse Address Resolution Protocol obráceně převádí MAC adresu na IP adresu 4. ICMP - Internet Control Message Protocol chyby nestandardních situací 5. IGMP - Internet Group Management Protocol potvrzuje multicasting.

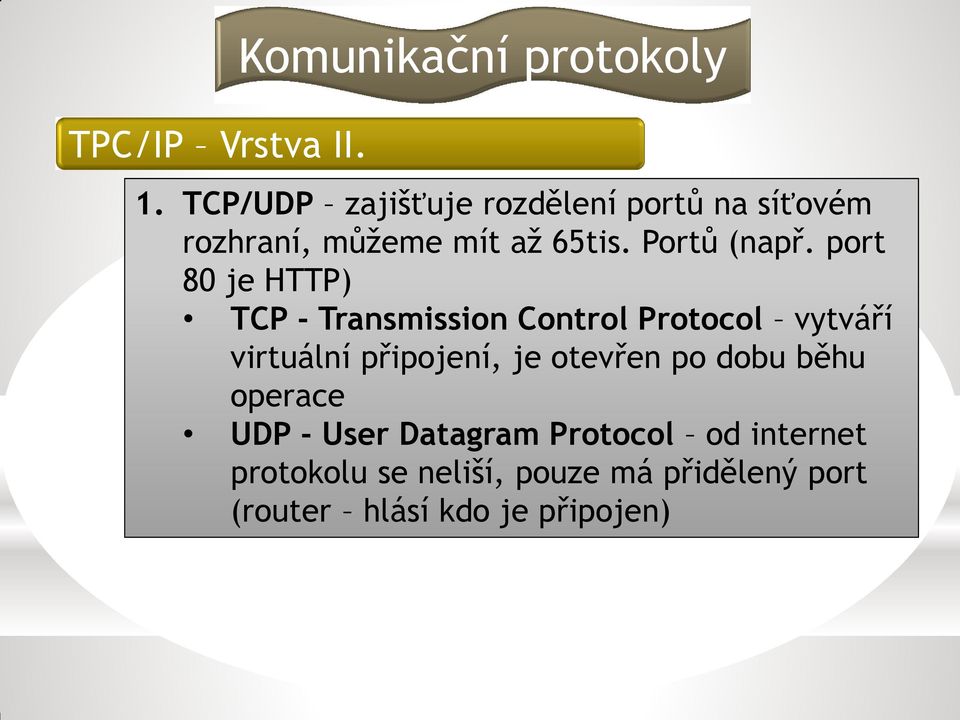

6 TPC/IP Vrstva II. Komunikační protokoly 1. TCP/UDP zajišťuje rozdělení portů na síťovém rozhraní, můžeme mít až 65tis. Portů (např. port 80 je HTTP) TCP - Transmission Control Protocol vytváří virtuální připojení, je otevřen po dobu běhu operace UDP - User Datagram Protocol od internet protokolu se neliší, pouze má přidělený port (router hlásí kdo je připojen)

7 TPC/IP Vrstva III. Komunikační protokoly 1. FTP/TFTP - File Transfer Protocol/Trivial FTP protokol pro přenos souborů 2. HTTP/HTTPS - Hyper Text Transfer Protocol přenos dat webových stránek (obrazovek, zvuků a videa atd. v prohlížeči) 3. TELNET - Telecommunication Network umožňuje terminálový přenos (při správě počítačových sítí) 4. POP3 - Post Office Protocol přijímá e- komunikaci ( ) 5. SMTP - Simple Mail Transfer Protocol odesílá e komunikaci ( ) 6. RPC/XDR zasílá požadavek na spuštění procedur

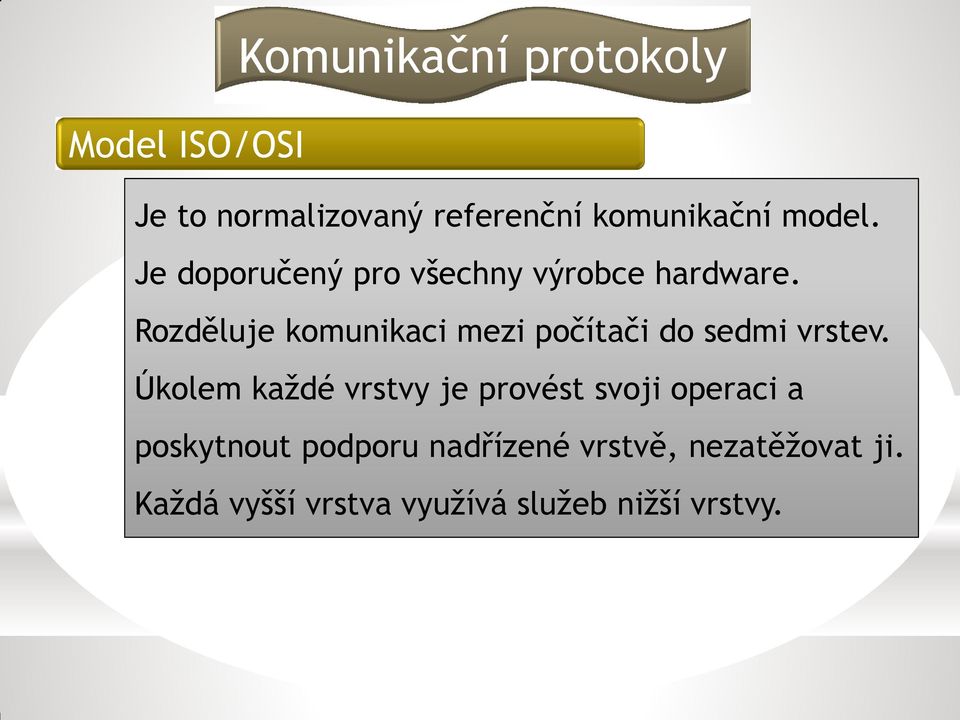

8 Model ISO/OSI Komunikační protokoly Je to normalizovaný referenční komunikační model. Je doporučený pro všechny výrobce hardware. Rozděluje komunikaci mezi počítači do sedmi vrstev. Úkolem každé vrstvy je provést svoji operaci a poskytnout podporu nadřízené vrstvě, nezatěžovat ji. Každá vyšší vrstva využívá služeb nižší vrstvy.

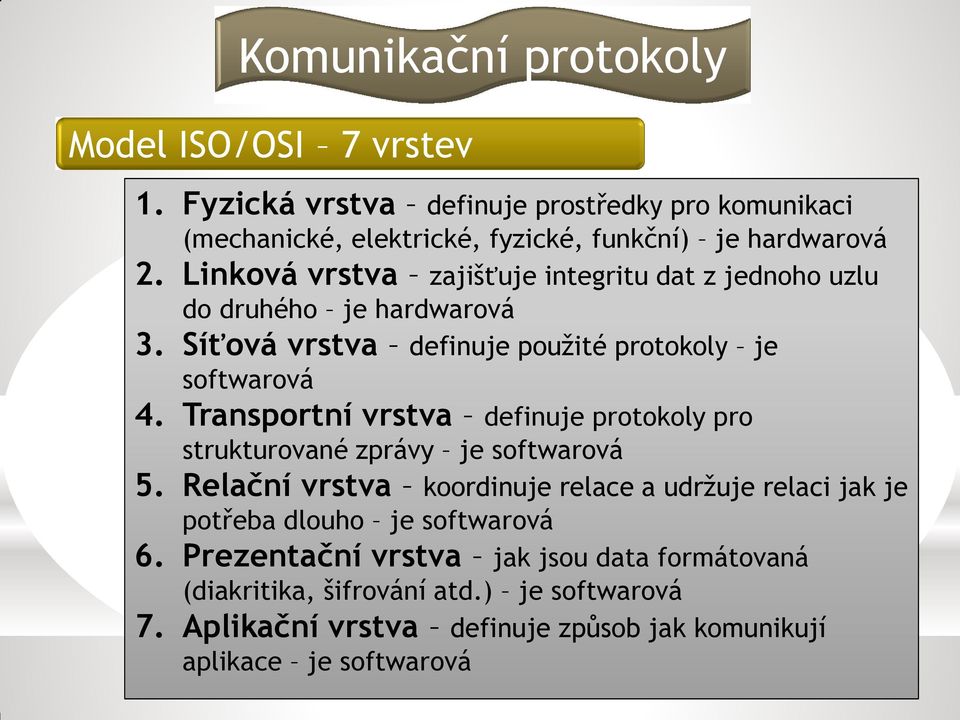

9 Komunikační protokoly Model ISO/OSI 7 vrstev 1. Fyzická vrstva definuje prostředky pro komunikaci (mechanické, elektrické, fyzické, funkční) je hardwarová 2. Linková vrstva zajišťuje integritu dat z jednoho uzlu do druhého je hardwarová 3. Síťová vrstva definuje použité protokoly je softwarová 4. Transportní vrstva definuje protokoly pro strukturované zprávy je softwarová 5. Relační vrstva koordinuje relace a udržuje relaci jak je potřeba dlouho je softwarová 6. Prezentační vrstva jak jsou data formátovaná (diakritika, šifrování atd.) je softwarová 7. Aplikační vrstva definuje způsob jak komunikují aplikace je softwarová

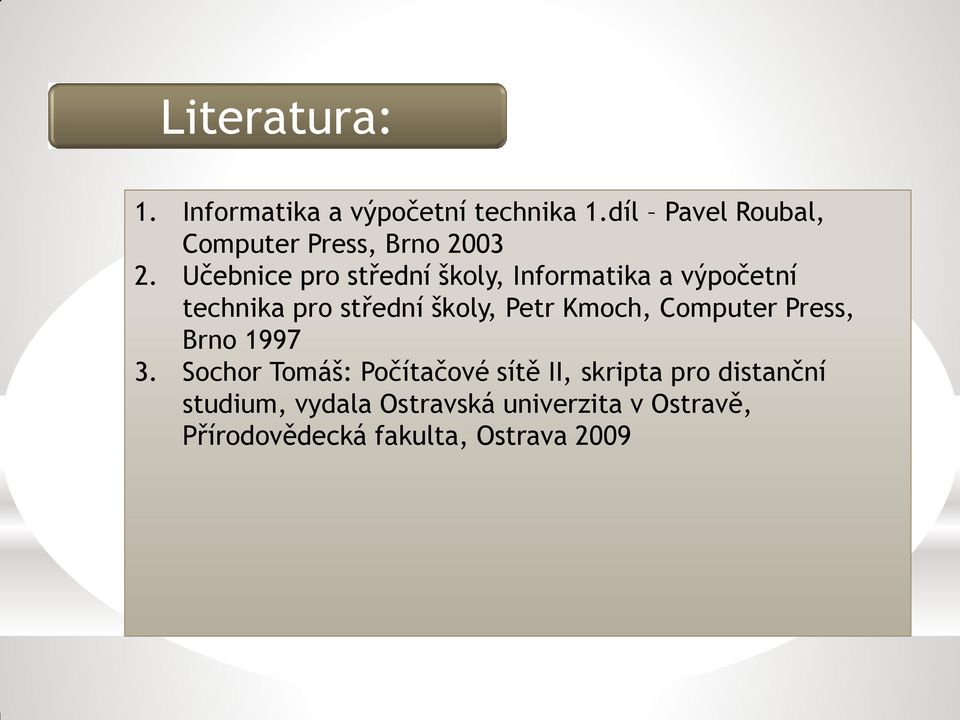

10 Literatura: 1. Informatika a výpočetní technika 1.díl Pavel Roubal, Computer Press, Brno Učebnice pro střední školy, Informatika a výpočetní technika pro střední školy, Petr Kmoch, Computer Press, Brno Sochor Tomáš: Počítačové sítě II, skripta pro distanční studium, vydala Ostravská univerzita v Ostravě, Přírodovědecká fakulta, Ostrava 2009

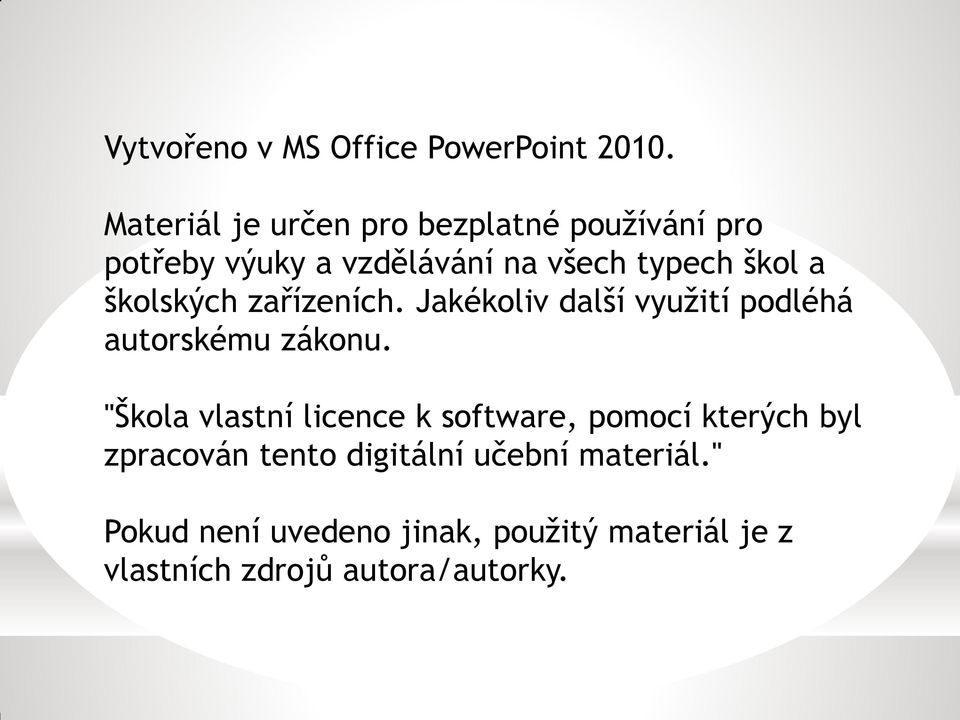

11 Vytvořeno v MS Office PowerPoint Materiál je určen pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízeních. Jakékoliv další využití podléhá autorskému zákonu. "Škola vlastní licence k software, pomocí kterých byl zpracován tento digitální učební materiál." Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora/autorky.
