1 Počítačové sítě VY_32_INOVACE_1137_Počítačové sítě_pwp Autor: Ing. Jan Nožička SOŠ a SOU Česká Lípa

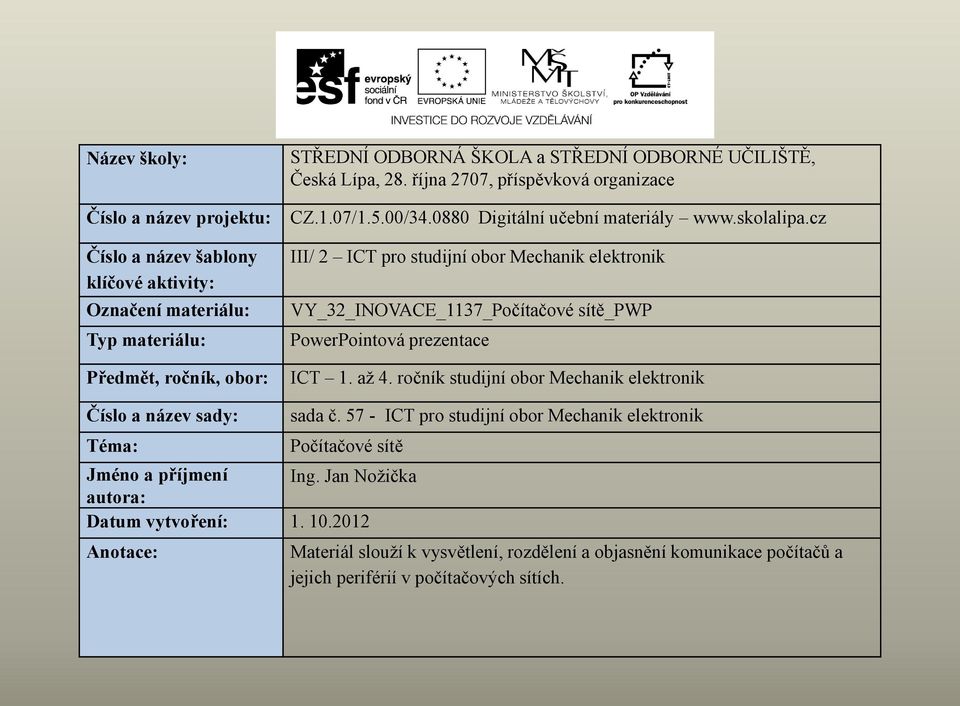

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 ICT pro studijní obor Mechanik elektronik VY_32_INOVACE_1137_Počítačové sítě_pwp PowerPointová prezentace ICT 1. až 4. ročník studijní obor Mechanik elektronik Číslo a název sady: Téma: sada č ICT pro studijní obor Mechanik elektronik Počítačové sítě Jméno a příjmení Ing. Jan Nožička autora: Datum vytvoření: Anotace: Materiál slouží k vysvětlení, rozdělení a objasnění komunikace počítačů a jejich periférií v počítačových sítích.

3 Počítačové sítě Počítačové sítě jsou všechna propojení dvou a více počítačů K propojení počítačů se používají aktivní a pasivní prvky Každý prvek a PC má svoji IP_adresu

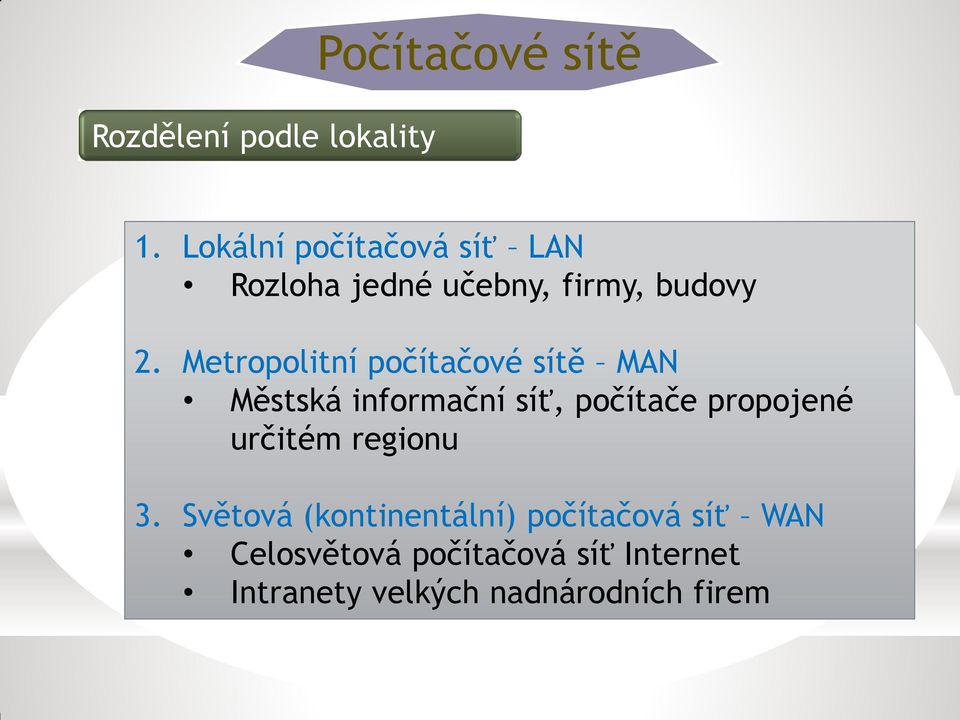

4 Rozdělení podle lokality Počítačové sítě 1. Lokální počítačová síť LAN Rozloha jedné učebny, firmy, budovy 2. Metropolitní počítačové sítě MAN Městská informační síť, počítače propojené určitém regionu 3. Světová (kontinentální) počítačová síť WAN Celosvětová počítačová síť Internet Intranety velkých nadnárodních firem

5 Rozdělení podle typu sítě Počítačové sítě 1. Pear to Pear Propojení dvou počítačů mezi sebou 2. Sběrnicová síť Po sběrnici koaxiální kabel Požívají se T kusy, a na konci sběrnice musí být Terminátor Délka sítě do 180m 3. Kruhová síť Dtto jako u sběrnicové sítě, jen konec a začátek sítě je propojený 4. Architektura Hvězda Dá se větvit do nekonečna Musí se zde použít aktivní čel (HUB, Switch) Délka jednoho paprsku v kabelu 100m, u optiky 2,5km 5. Server <-> Klient Programy běží na serveru a klientovi se přenáší obrazovky

6 Počítačové sítě Pasivní části sítě 1. Metalický kabel Koaxiál UDP kabel (kroucený kabel o 8.pramenech) USB kabel 2. Optický kabel 3. Konektory 4. Spojky 5. Zásuvky

7 Počítačové sítě Aktivní části sítě 1. Síťová karta základní prvek pro připojení počítače do sítě 2. HUBy směrovač jednoduchá komunikace 3. Switch směrovač multiplexní komunikace 4. Bridge most, spojuje dvě odlišné sítě 5. Repeatr násobič (zesiluje a prodlužuje signál) 6. Router směrovač a brána pro propojení několika samostatných sítí 7. WIFI komponenty bezdrátová technologie

8 Počítačové sítě Použití sítě 1. Vzájemné komunikace uživatelů na dálku 2. Přenos dat, souborů 3. Používání ů 4. Sdílení periférií (tiskárny, scanery, plotry, ) 5. Sdílení dat (společná úložiště dat) 6. Obchodování (nákupy, banky, burza, ) 7. Zábava (sledování filmů, poslouchání hudby, sledování online sportovních přenosů, hraní počítačových her, )

9 Počítačové sítě IP adresa a Maska sítě 1. IP adresu si nelze libovolně vymyslet 2. IPv4 má velikost 4bytů = 32bitů (0-255) každá byte je oddělený tečkou 3. Stejné to je i u masky

10 Třídy IP adres v sítě Počítačové sítě 1. Třída A je k dispozici jen 128 sítí Třída B 16tis. sítí a v každé je možno adresovat 65tis. Počítačů Třída C až 2mil. sítí a v každé 255 počítačů Třída D speciální -> multicasting (hromadné vysílání) Třída E speciální -> pro experimentální účely > jsou určeny pro testovací účely daného zařízení -> loopback adresy

11 Třídy IP adres v sítě Počítačové sítě Pokud je počítačová sít galvanicky odpojena od internetu je možné použít jakoukoli IP adresu. Pozor, pokud se sít nějakým způsobem do internetu připojí dojde k duplicitám IP adres a k přestane síť fungovat. (velmi hlídané a drahé) Rezervované IP adres pro lokální počítače 1. Třída A > Třída B > Třída C >

12 Literatura: 1. Informatika a výpočetní technika 1.díl Pavel Roubal, Computer Press, Brno Učebnice pro střední školy, Informatika a výpočetní technika pro střední školy, Petr Kmoch, Computer Press, Brno 1997
