Přednáška 3. Opakovače,směrovače, mosty a síťové brány

Transkript

1 Přednáška 3 Opakovače,směrovače, mosty a síťové brány

2 Server a Client Server je obecné označení pro proces nebo systém, který poskytuje nějakou službu. Služba je obvykle realizována některým aplikačním síťovým protokolem, jako je například HTTP (web server) nebo LPD (tiskový server). Proces, který službu využívá, se nazývá klient, architektura, která používá tento princip, se nazývá klient-server. Jako server se také označuje samotný počítač (tedy hardware), který tyto činnosti vykonává.

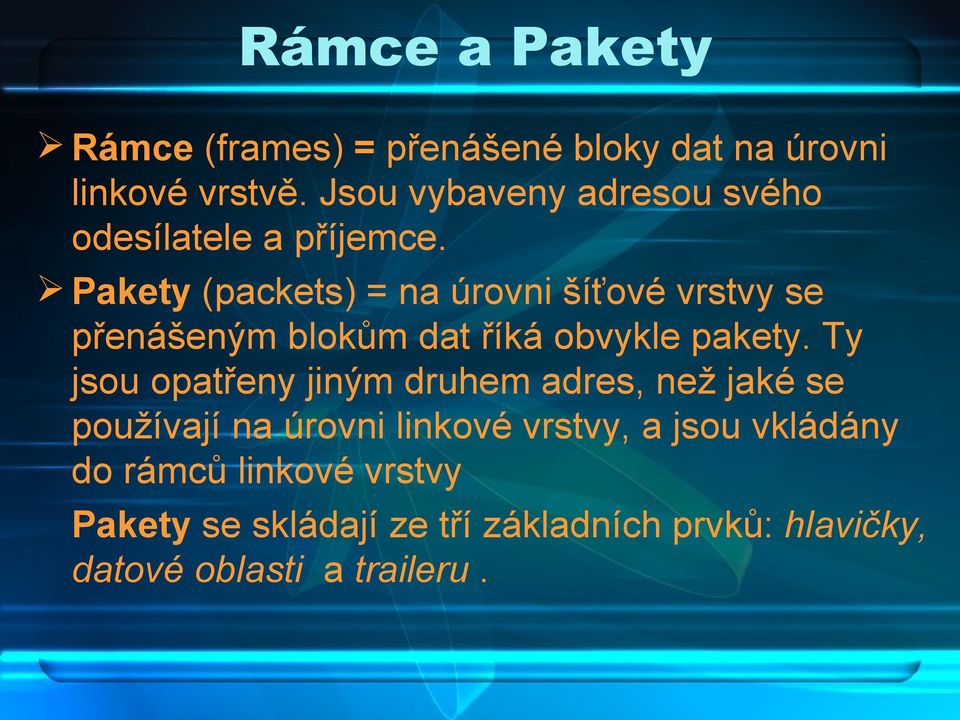

3 Rámce a Pakety Rámce (frames) = přenášené bloky dat na úrovni linkové vrstvě. Jsou vybaveny adresou svého odesílatele a příjemce. Pakety (packets) = na úrovni šíťové vrstvy se přenášeným blokům dat říká obvykle pakety. Ty jsou opatřeny jiným druhem adres, než jaké se používají na úrovni linkové vrstvy, a jsou vkládány do rámců linkové vrstvy Pakety se skládají ze tří základních prvků: hlavičky, datové oblasti a traileru.

4 Vztah zařízení k modelu OSI

5 Popis vrstev ISO/OSI

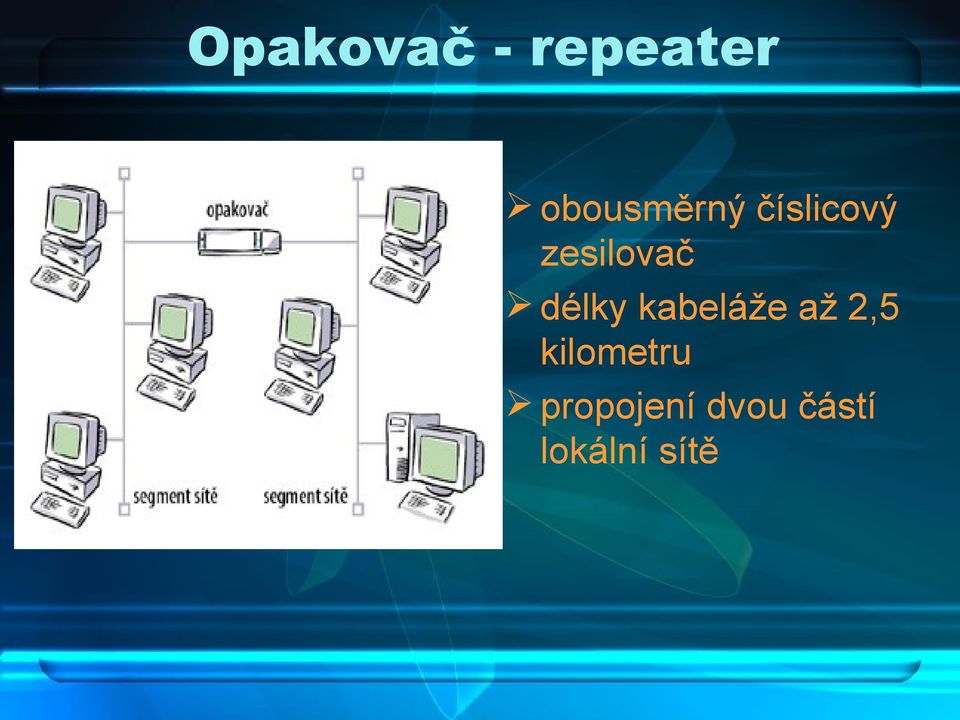

6 Opakovač - repeater obousměrný číslicový zesilovač délky kabeláže až 2,5 kilometru propojení dvou částí lokální sítě

7 Funkce opakovače při průchodu signálu pracují v nejnižší, tj. fyzické vrstvě OSI Modelu propojení dvou částí lokální sítě, pracující s různými kabely nesmí dojít ke vzniku uzavřených smyček > "zahlcení" sítě

8 Most - bridge používány pro propojení dvou různých lokálních sítí vede to k celkovému snížení provozu na sítích směrovací tabulka nemohou být použity k propojení lokání sítě Token Ring s lokální sítí Ethernet

9 Funkční schéma mostu mosty operují nad linkovou vrstvou OSI Modelu přes most neprojdou všechna data (rámce) most již pracuje na principu "store and forward (přijmi a předej dál)

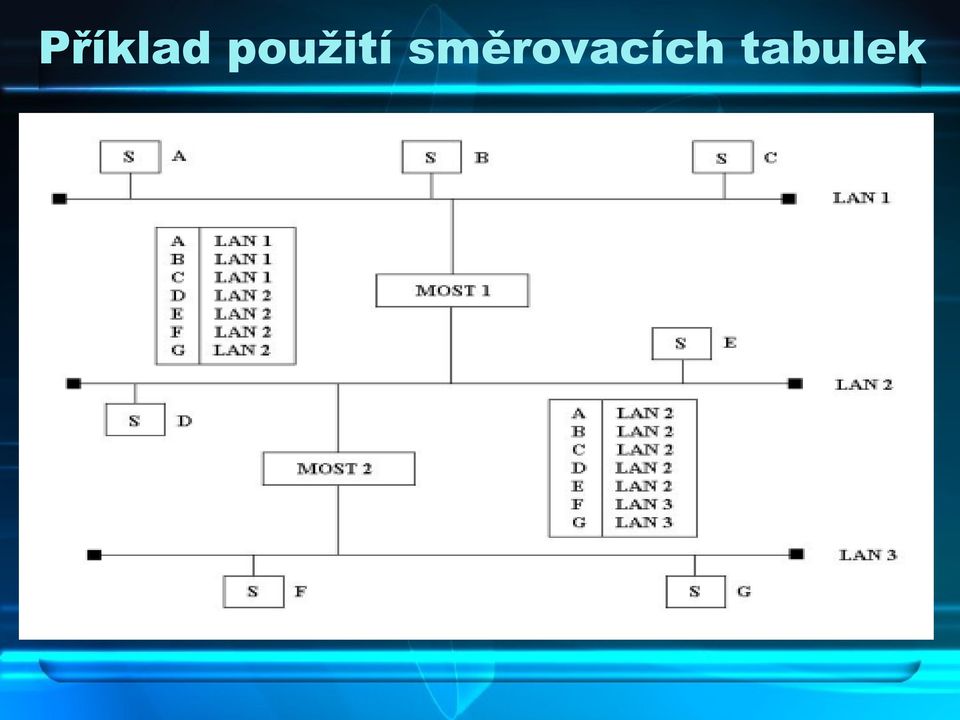

10 Příklad použití směrovacích tabulek

11 Směrovač - router umožňuje tvorbu komlikovanějších sítí stará se o nalezení optimální cesty využívají informace ze třetí, tj. ze síťové vrstvy OSI Modelu používá routerovací tabulku

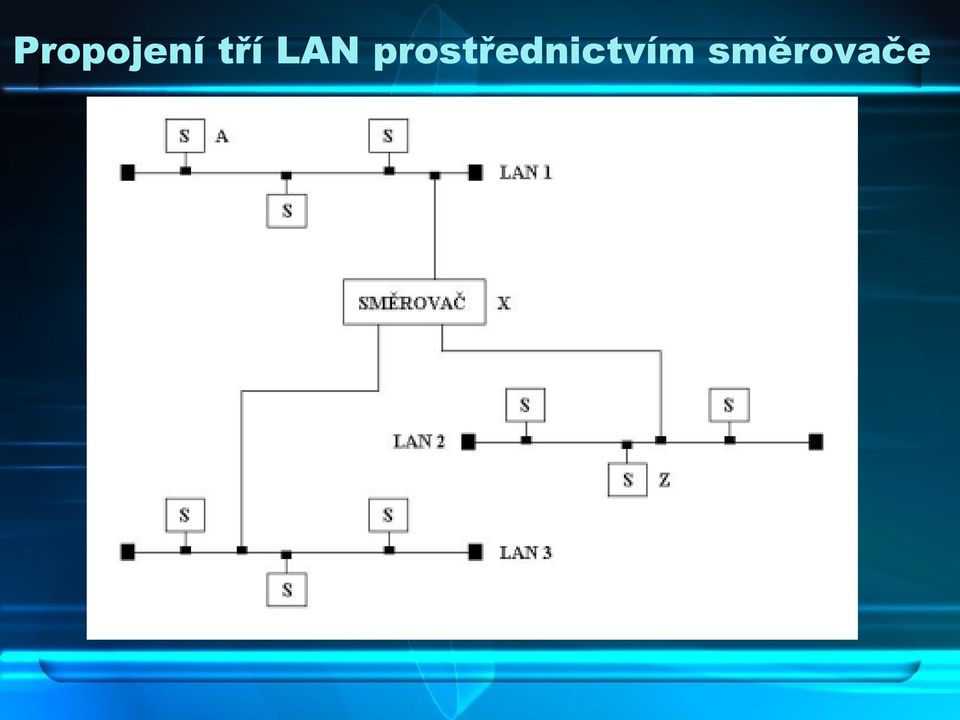

12 Propojení tří LAN prostřednictvím směrovače

13 Metody vyhledávání cesty: ADAPTIVNÍ - přizpůsobují se změnám v sítí NEADAPTIVNÍ - nereaguje na změny v sítí jako je rychlost atd. Nalezení cesty: CENTRALIZOVANÉ NECENTRALIZOVANÉ - průchod rámců přes ROUTER

14 Druhy směrování

15 Příklad použití routeru v praxi

16 Příklad použití routeru v praxi

17 Přepínač - switch pracuje na linkové vrstvě oproti mostu vyšší rychlost práce odesílá veškeré rámce, tedy včetně chybných rámců použití nejčastěji jako přepínač v sítích LAN a WAN

18 Brána - gateway kombinace softwaru a hardwaru pracují zpravidla na síťové vrstvě nebo ještě výše aplikační brány konverze protokolů při propojení odlišných sítí

19 Vztah zařízení k modelu OSI

20 Protokoly transportní vrstvy Vlastnosti TCP protokolu: poskytování spolehlivé spojové transportní služby koncovým procesům multiplexní režim práce pro koncové procesy uzlů sítě (několik procesů současně) duplexní režim přenosu údajů mezi koncovými procesy služba přenosu dat v podobě proudu přenášených bytů, stream segmentů protokolu TCP potvrzování přenosu dat (ACK) a opakování přenosu segmentů adaptivní režim přizpůsobení parametrů protokolu podle stavu spojení řízení toku systémem klouzavého okna (Sliding window) a pomocí přijímacích a vysílacích bufferů.

21 TCP/IP

22 Protokoly transportní vrstvy UDP: UDP (User Datagram Protocol) rychlý a nezabezpečený přenos bez potvrzování příjmu a opakování přenosu (datagramová služba)
