Advance Steel 2011 / SP1

Transkript

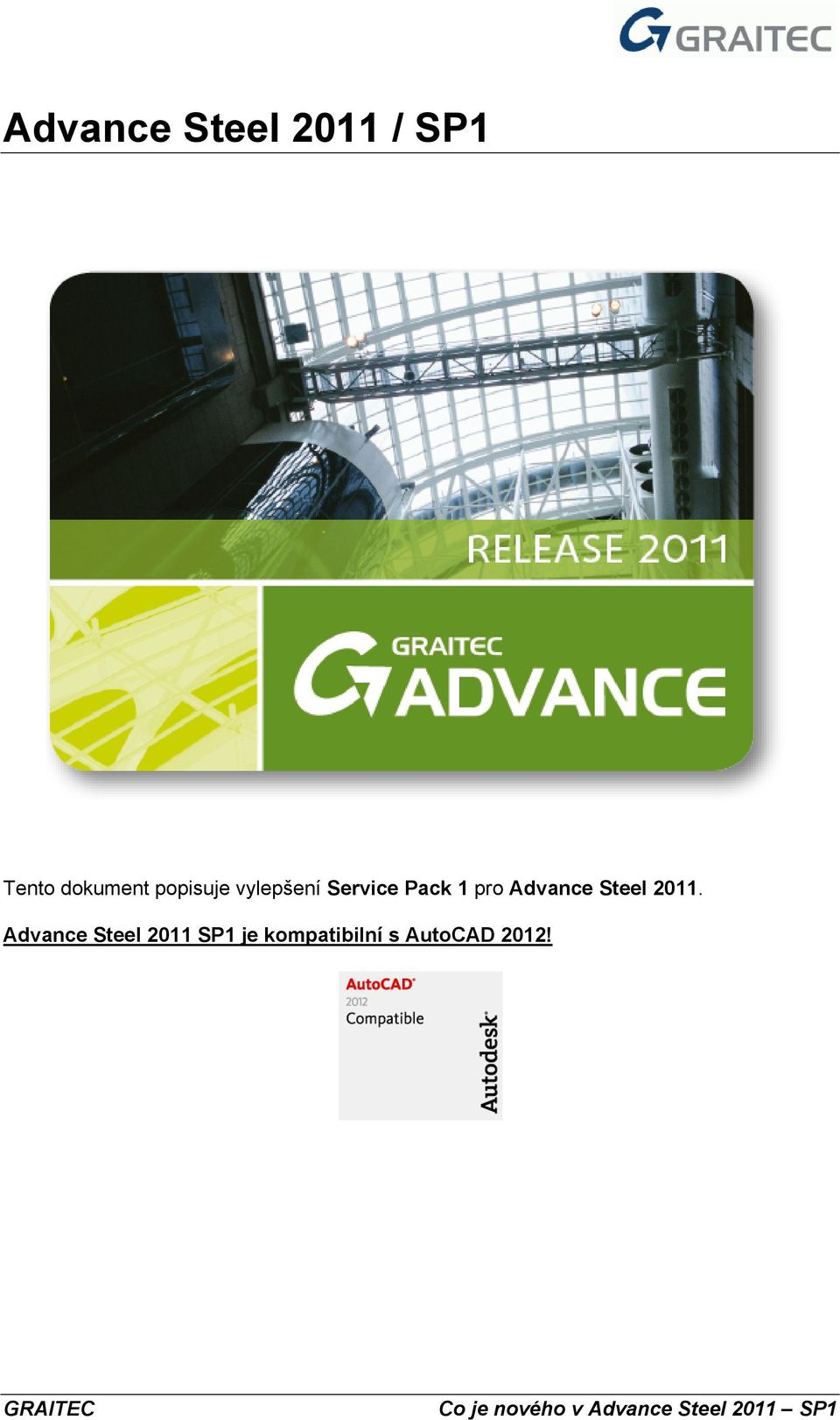

1 Advance Steel 2011 / SP1 Tento dokument popisuje vylepšení Service Pack 1 pro Advance Steel Advance Steel 2011 SP1 je kompatibilní s AutoCAD 2012!

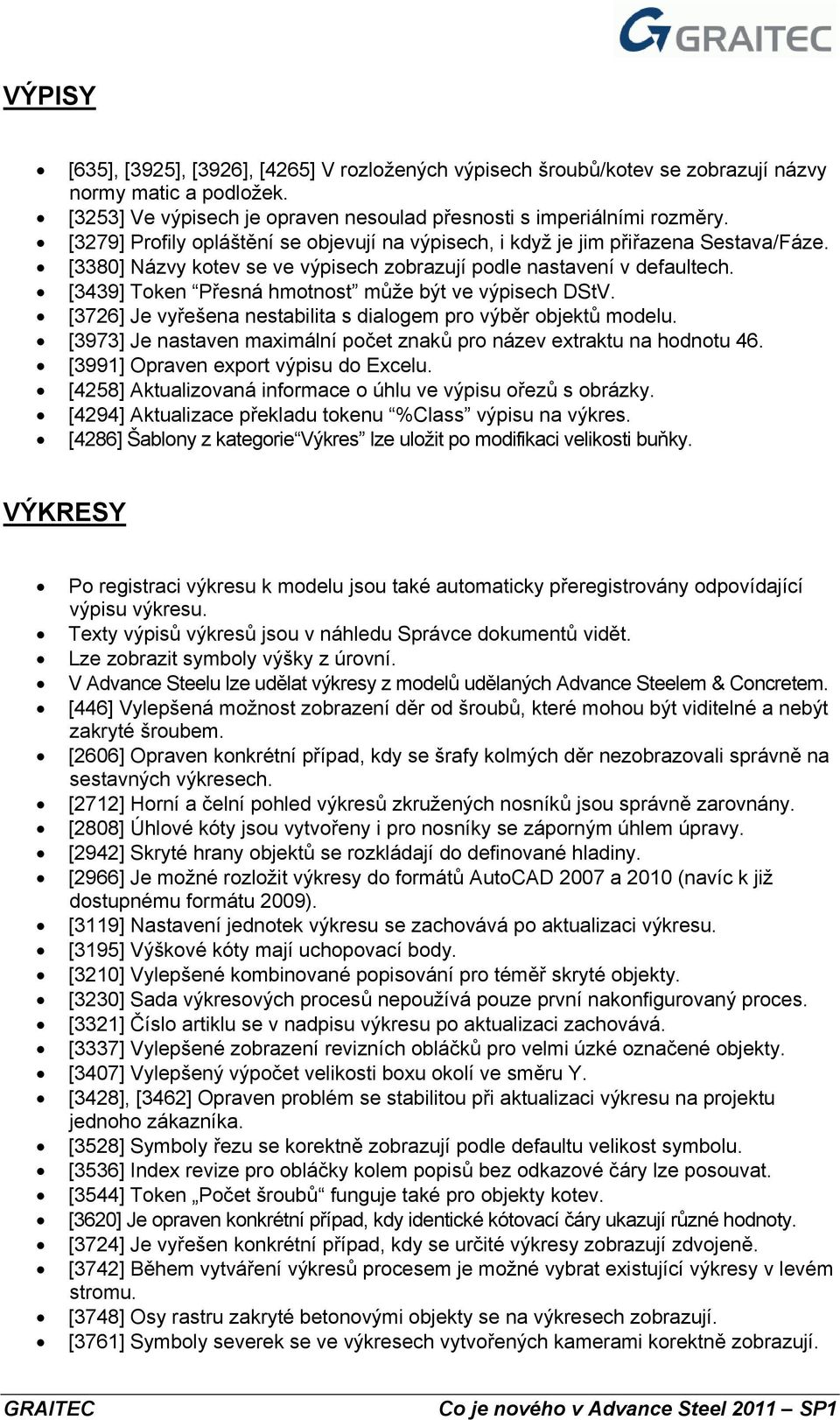

2 VÝPISY [635], [3925], [3926], [4265] V rozložených výpisech šroubů/kotev se zobrazují názvy normy matic a podložek. [3253] Ve výpisech je opraven nesoulad přesnosti s imperiálními rozměry. [3279] Profily opláštění se objevují na výpisech, i když je jim přiřazena Sestava/Fáze. [3380] Názvy kotev se ve výpisech zobrazují podle nastavení v defaultech. [3439] Token Přesná hmotnost může být ve výpisech DStV. [3726] Je vyřešena nestabilita s dialogem pro výběr objektů modelu. [3973] Je nastaven maximální počet znaků pro název extraktu na hodnotu 46. [3991] Opraven export výpisu do Excelu. [4258] Aktualizovaná informace o úhlu ve výpisu ořezů s obrázky. [4294] Aktualizace překladu tokenu %Class výpisu na výkres. [4286] Šablony z kategorie Výkres lze uložit po modifikaci velikosti buňky. VÝKRESY Po registraci výkresu k modelu jsou také automaticky přeregistrovány odpovídající výpisu výkresu. Texty výpisů výkresů jsou v náhledu Správce dokumentů vidět. Lze zobrazit symboly výšky z úrovní. V Advance Steelu lze udělat výkresy z modelů udělaných Advance Steelem & Concretem. [446] Vylepšená možnost zobrazení děr od šroubů, které mohou být viditelné a nebýt zakryté šroubem. [2606] Opraven konkrétní případ, kdy se šrafy kolmých děr nezobrazovali správně na sestavných výkresech. [2712] Horní a čelní pohled výkresů zkružených nosníků jsou správně zarovnány. [2808] Úhlové kóty jsou vytvořeny i pro nosníky se záporným úhlem úpravy. [2942] Skryté hrany objektů se rozkládají do definované hladiny. [2966] Je možné rozložit výkresy do formátů AutoCAD 2007 a 2010 (navíc k již dostupnému formátu 2009). [3119] Nastavení jednotek výkresu se zachovává po aktualizaci výkresu. [3195] Výškové kóty mají uchopovací body. [3210] Vylepšené kombinované popisování pro téměř skryté objekty. [3230] Sada výkresových procesů nepoužívá pouze první nakonfigurovaný proces. [3321] Číslo artiklu se v nadpisu výkresu po aktualizaci zachovává. [3337] Vylepšené zobrazení revizních obláčků pro velmi úzké označené objekty. [3407] Vylepšený výpočet velikosti boxu okolí ve směru Y. [3428], [3462] Opraven problém se stabilitou při aktualizaci výkresu na projektu jednoho zákazníka. [3528] Symboly řezu se korektně zobrazují podle defaultu velikost symbolu. [3536] Index revize pro obláčky kolem popisů bez odkazové čáry lze posouvat. [3544] Token Počet šroubů funguje také pro objekty kotev. [3620] Je opraven konkrétní případ, kdy identické kótovací čáry ukazují různé hodnoty. [3724] Je vyřešen konkrétní případ, kdy se určité výkresy zobrazují zdvojeně. [3742] Během vytváření výkresů procesem je možné vybrat existující výkresy v levém stromu. [3748] Osy rastru zakryté betonovými objekty se na výkresech zobrazují. [3761] Symboly severek se ve výkresech vytvořených kamerami korektně zobrazují.

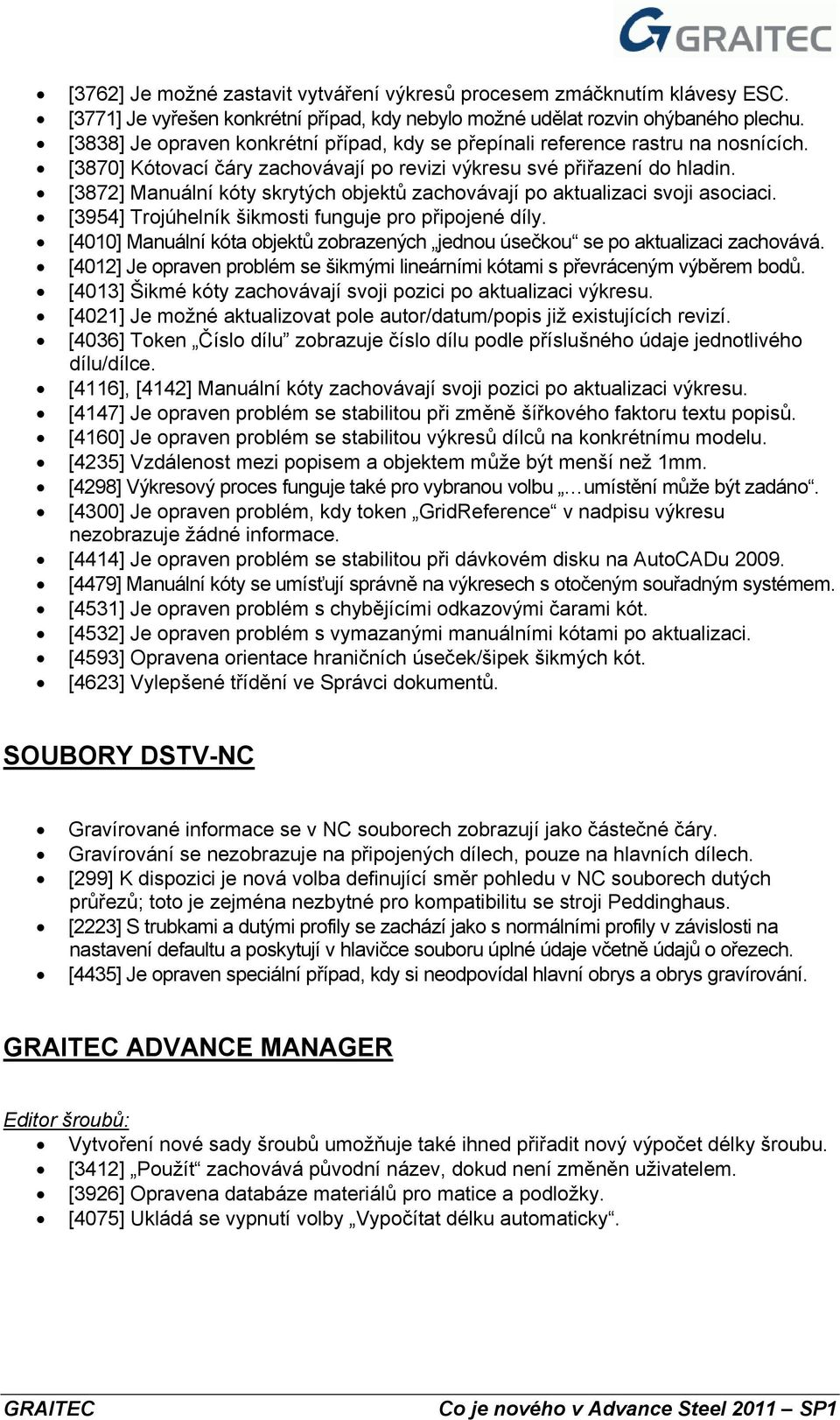

3 [3762] Je možné zastavit vytváření výkresů procesem zmáčknutím klávesy ESC. [3771] Je vyřešen konkrétní případ, kdy nebylo možné udělat rozvin ohýbaného plechu. [3838] Je opraven konkrétní případ, kdy se přepínali reference rastru na nosnících. [3870] Kótovací čáry zachovávají po revizi výkresu své přiřazení do hladin. [3872] Manuální kóty skrytých objektů zachovávají po aktualizaci svoji asociaci. [3954] Trojúhelník šikmosti funguje pro připojené díly. [4010] Manuální kóta objektů zobrazených jednou úsečkou se po aktualizaci zachovává. [4012] Je opraven problém se šikmými lineárními kótami s převráceným výběrem bodů. [4013] Šikmé kóty zachovávají svoji pozici po aktualizaci výkresu. [4021] Je možné aktualizovat pole autor/datum/popis již existujících revizí. [4036] Token Číslo dílu zobrazuje číslo dílu podle příslušného údaje jednotlivého dílu/dílce. [4116], [4142] Manuální kóty zachovávají svoji pozici po aktualizaci výkresu. [4147] Je opraven problém se stabilitou při změně šířkového faktoru textu popisů. [4160] Je opraven problém se stabilitou výkresů dílců na konkrétnímu modelu. [4235] Vzdálenost mezi popisem a objektem může být menší než 1mm. [4298] Výkresový proces funguje také pro vybranou volbu umístění může být zadáno. [4300] Je opraven problém, kdy token GridReference v nadpisu výkresu nezobrazuje žádné informace. [4414] Je opraven problém se stabilitou při dávkovém disku na AutoCADu [4479] Manuální kóty se umísťují správně na výkresech s otočeným souřadným systémem. [4531] Je opraven problém s chybějícími odkazovými čarami kót. [4532] Je opraven problém s vymazanými manuálními kótami po aktualizaci. [4593] Opravena orientace hraničních úseček/šipek šikmých kót. [4623] Vylepšené třídění ve Správci dokumentů. SOUBORY DSTV-NC Gravírované informace se v NC souborech zobrazují jako částečné čáry. Gravírování se nezobrazuje na připojených dílech, pouze na hlavních dílech. [299] K dispozici je nová volba definující směr pohledu v NC souborech dutých průřezů; toto je zejména nezbytné pro kompatibilitu se stroji Peddinghaus. [2223] S trubkami a dutými profily se zachází jako s normálními profily v závislosti na nastavení defaultu a poskytují v hlavičce souboru úplné údaje včetně údajů o ořezech. [4435] Je opraven speciální případ, kdy si neodpovídal hlavní obrys a obrys gravírování. ADVANCE MANAGER Editor šroubů: Vytvoření nové sady šroubů umožňuje také ihned přiřadit nový výpočet délky šroubu. [3412] Použít zachovává původní název, dokud není změněn uživatelem. [3926] Opravena databáze materiálů pro matice a podložky. [4075] Ukládá se vypnutí volby Vypočítat délku automaticky.

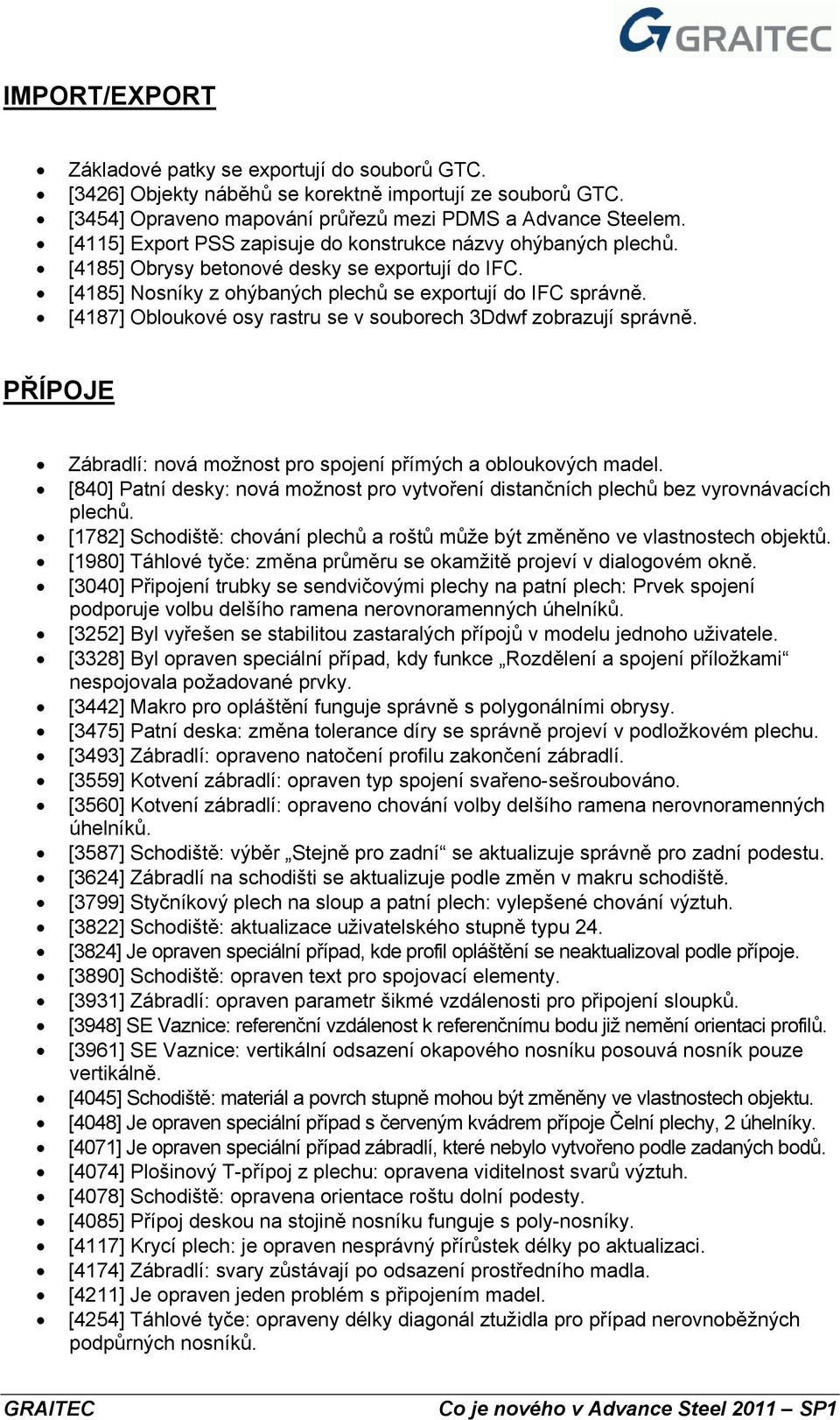

4 IMPORT/EXPORT Základové patky se exportují do souborů GTC. [3426] Objekty náběhů se korektně importují ze souborů GTC. [3454] Opraveno mapování průřezů mezi PDMS a Advance Steelem. [4115] Export PSS zapisuje do konstrukce názvy ohýbaných plechů. [4185] Obrysy betonové desky se exportují do IFC. [4185] Nosníky z ohýbaných plechů se exportují do IFC správně. [4187] Obloukové osy rastru se v souborech 3Ddwf zobrazují správně. PŘÍPOJE Zábradlí: nová možnost pro spojení přímých a obloukových madel. [840] Patní desky: nová možnost pro vytvoření distančních plechů bez vyrovnávacích plechů. [1782] Schodiště: chování plechů a roštů může být změněno ve vlastnostech objektů. [1980] Táhlové tyče: změna průměru se okamžitě projeví v dialogovém okně. [3040] Připojení trubky se sendvičovými plechy na patní plech: Prvek spojení podporuje volbu delšího ramena nerovnoramenných úhelníků. [3252] Byl vyřešen se stabilitou zastaralých přípojů v modelu jednoho uživatele. [3328] Byl opraven speciální případ, kdy funkce Rozdělení a spojení příložkami nespojovala požadované prvky. [3442] Makro pro opláštění funguje správně s polygonálními obrysy. [3475] Patní deska: změna tolerance díry se správně projeví v podložkovém plechu. [3493] Zábradlí: opraveno natočení profilu zakončení zábradlí. [3559] Kotvení zábradlí: opraven typ spojení svařeno-sešroubováno. [3560] Kotvení zábradlí: opraveno chování volby delšího ramena nerovnoramenných úhelníků. [3587] Schodiště: výběr Stejně pro zadní se aktualizuje správně pro zadní podestu. [3624] Zábradlí na schodišti se aktualizuje podle změn v makru schodiště. [3799] Styčníkový plech na sloup a patní plech: vylepšené chování výztuh. [3822] Schodiště: aktualizace uživatelského stupně typu 24. [3824] Je opraven speciální případ, kde profil opláštění se neaktualizoval podle přípoje. [3890] Schodiště: opraven text pro spojovací elementy. [3931] Zábradlí: opraven parametr šikmé vzdálenosti pro připojení sloupků. [3948] SE Vaznice: referenční vzdálenost k referenčnímu bodu již nemění orientaci profilů. [3961] SE Vaznice: vertikální odsazení okapového nosníku posouvá nosník pouze vertikálně. [4045] Schodiště: materiál a povrch stupně mohou být změněny ve vlastnostech objektu. [4048] Je opraven speciální případ s červeným kvádrem přípoje Čelní plechy, 2 úhelníky. [4071] Je opraven speciální případ zábradlí, které nebylo vytvořeno podle zadaných bodů. [4074] Plošinový T-přípoj z plechu: opravena viditelnost svarů výztuh. [4078] Schodiště: opravena orientace roštu dolní podesty. [4085] Přípoj deskou na stojině nosníku funguje s poly-nosníky. [4117] Krycí plech: je opraven nesprávný přírůstek délky po aktualizaci. [4174] Zábradlí: svary zůstávají po odsazení prostředního madla. [4211] Je opraven jeden problém s připojením madel. [4254] Táhlové tyče: opraveny délky diagonál ztužidla pro případ nerovnoběžných podpůrných nosníků.

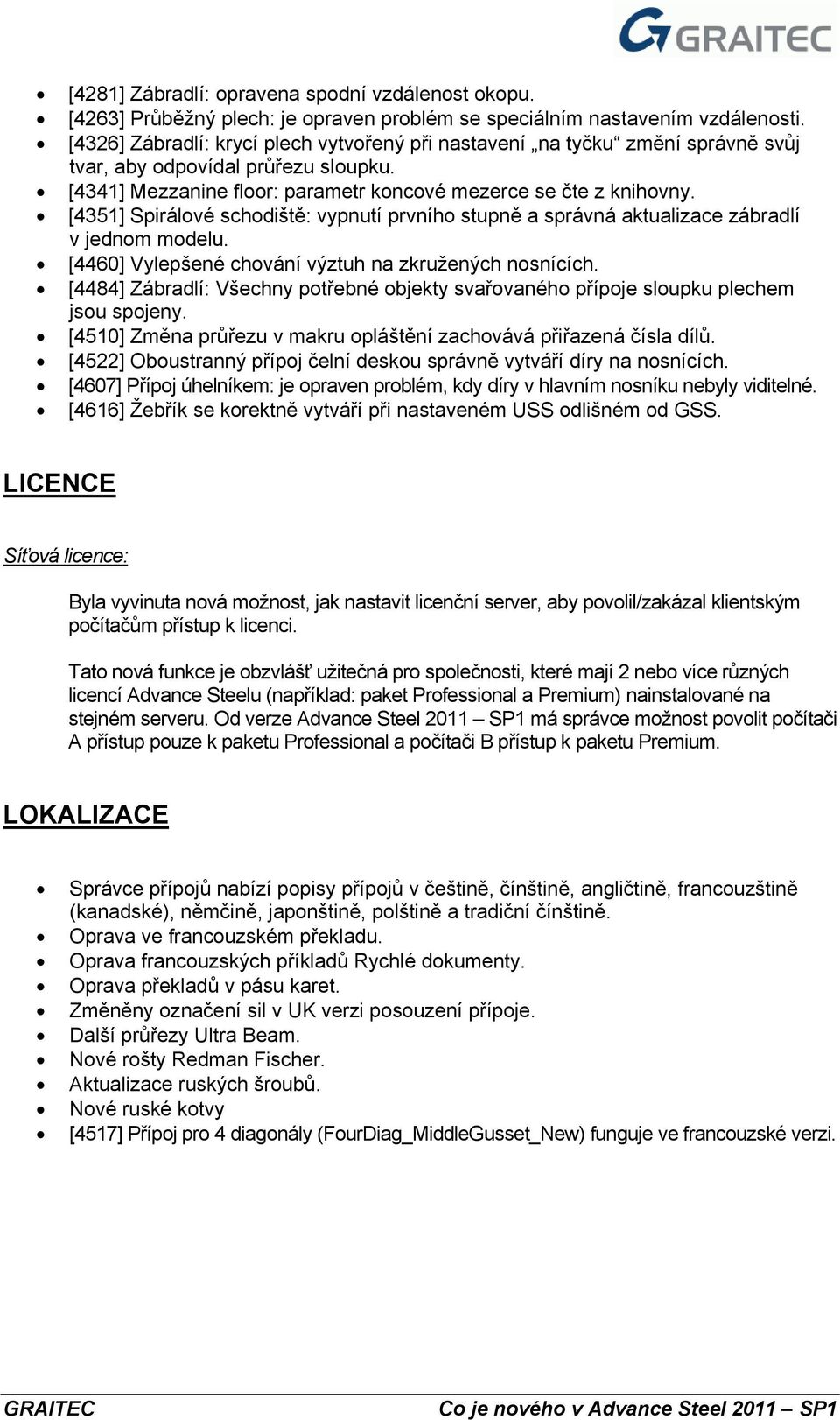

5 [4281] Zábradlí: opravena spodní vzdálenost okopu. [4263] Průběžný plech: je opraven problém se speciálním nastavením vzdálenosti. [4326] Zábradlí: krycí plech vytvořený při nastavení na tyčku změní správně svůj tvar, aby odpovídal průřezu sloupku. [4341] Mezzanine floor: parametr koncové mezerce se čte z knihovny. [4351] Spirálové schodiště: vypnutí prvního stupně a správná aktualizace zábradlí v jednom modelu. [4460] Vylepšené chování výztuh na zkružených nosnících. [4484] Zábradlí: Všechny potřebné objekty svařovaného přípoje sloupku plechem jsou spojeny. [4510] Změna průřezu v makru opláštění zachovává přiřazená čísla dílů. [4522] Oboustranný přípoj čelní deskou správně vytváří díry na nosnících. [4607] Přípoj úhelníkem: je opraven problém, kdy díry v hlavním nosníku nebyly viditelné. [4616] Žebřík se korektně vytváří při nastaveném USS odlišném od GSS. LICENCE Síťová licence: Byla vyvinuta nová možnost, jak nastavit licenční server, aby povolil/zakázal klientským počítačům přístup k licenci. Tato nová funkce je obzvlášť užitečná pro společnosti, které mají 2 nebo více různých licencí Advance Steelu (například: paket Professional a Premium) nainstalované na stejném serveru. Od verze Advance Steel 2011 SP1 má správce možnost povolit počítači A přístup pouze k paketu Professional a počítači B přístup k paketu Premium. LOKALIZACE Správce přípojů nabízí popisy přípojů v češtině, čínštině, angličtině, francouzštině (kanadské), němčině, japonštině, polštině a tradiční čínštině. Oprava ve francouzském překladu. Oprava francouzských příkladů Rychlé dokumenty. Oprava překladů v pásu karet. Změněny označení sil v UK verzi posouzení přípoje. Další průřezy Ultra Beam. Nové rošty Redman Fischer. Aktualizace ruských šroubů. Nové ruské kotvy [4517] Přípoj pro 4 diagonály (FourDiag_MiddleGusset_New) funguje ve francouzské verzi.

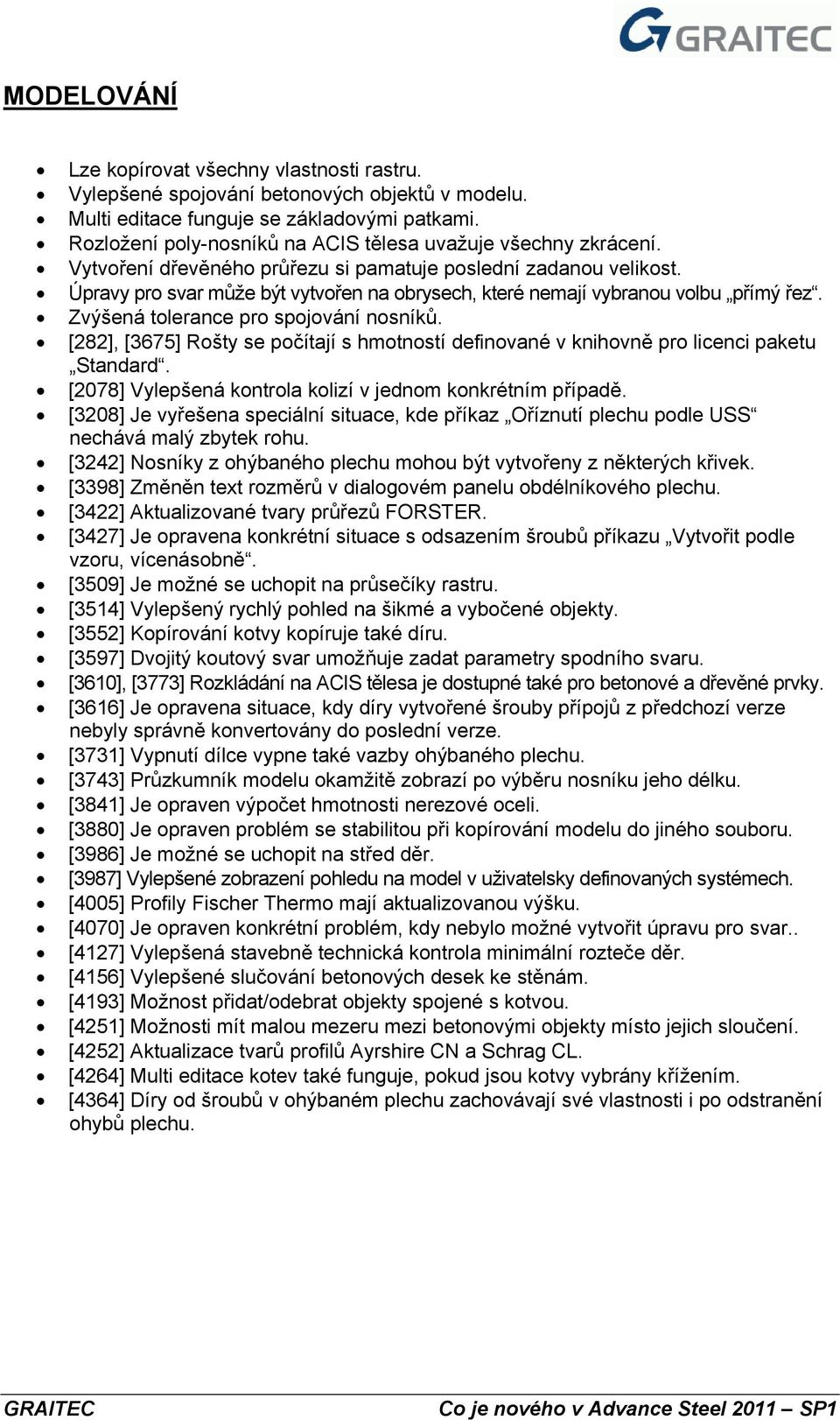

6 MODELOVÁNÍ Lze kopírovat všechny vlastnosti rastru. Vylepšené spojování betonových objektů v modelu. Multi editace funguje se základovými patkami. Rozložení poly-nosníků na ACIS tělesa uvažuje všechny zkrácení. Vytvoření dřevěného průřezu si pamatuje poslední zadanou velikost. Úpravy pro svar může být vytvořen na obrysech, které nemají vybranou volbu přímý řez. Zvýšená tolerance pro spojování nosníků. [282], [3675] Rošty se počítají s hmotností definované v knihovně pro licenci paketu Standard. [2078] Vylepšená kontrola kolizí v jednom konkrétním případě. [3208] Je vyřešena speciální situace, kde příkaz Oříznutí plechu podle USS nechává malý zbytek rohu. [3242] Nosníky z ohýbaného plechu mohou být vytvořeny z některých křivek. [3398] Změněn text rozměrů v dialogovém panelu obdélníkového plechu. [3422] Aktualizované tvary průřezů FORSTER. [3427] Je opravena konkrétní situace s odsazením šroubů příkazu Vytvořit podle vzoru, vícenásobně. [3509] Je možné se uchopit na průsečíky rastru. [3514] Vylepšený rychlý pohled na šikmé a vybočené objekty. [3552] Kopírování kotvy kopíruje také díru. [3597] Dvojitý koutový svar umožňuje zadat parametry spodního svaru. [3610], [3773] Rozkládání na ACIS tělesa je dostupné také pro betonové a dřevěné prvky. [3616] Je opravena situace, kdy díry vytvořené šrouby přípojů z předchozí verze nebyly správně konvertovány do poslední verze. [3731] Vypnutí dílce vypne také vazby ohýbaného plechu. [3743] Průzkumník modelu okamžitě zobrazí po výběru nosníku jeho délku. [3841] Je opraven výpočet hmotnosti nerezové oceli. [3880] Je opraven problém se stabilitou při kopírování modelu do jiného souboru. [3986] Je možné se uchopit na střed děr. [3987] Vylepšené zobrazení pohledu na model v uživatelsky definovaných systémech. [4005] Profily Fischer Thermo mají aktualizovanou výšku. [4070] Je opraven konkrétní problém, kdy nebylo možné vytvořit úpravu pro svar.. [4127] Vylepšená stavebně technická kontrola minimální rozteče děr. [4156] Vylepšené slučování betonových desek ke stěnám. [4193] Možnost přidat/odebrat objekty spojené s kotvou. [4251] Možnosti mít malou mezeru mezi betonovými objekty místo jejich sloučení. [4252] Aktualizace tvarů profilů Ayrshire CN a Schrag CL. [4264] Multi editace kotev také funguje, pokud jsou kotvy vybrány křížením. [4364] Díry od šroubů v ohýbaném plechu zachovávají své vlastnosti i po odstranění ohybů plechu.

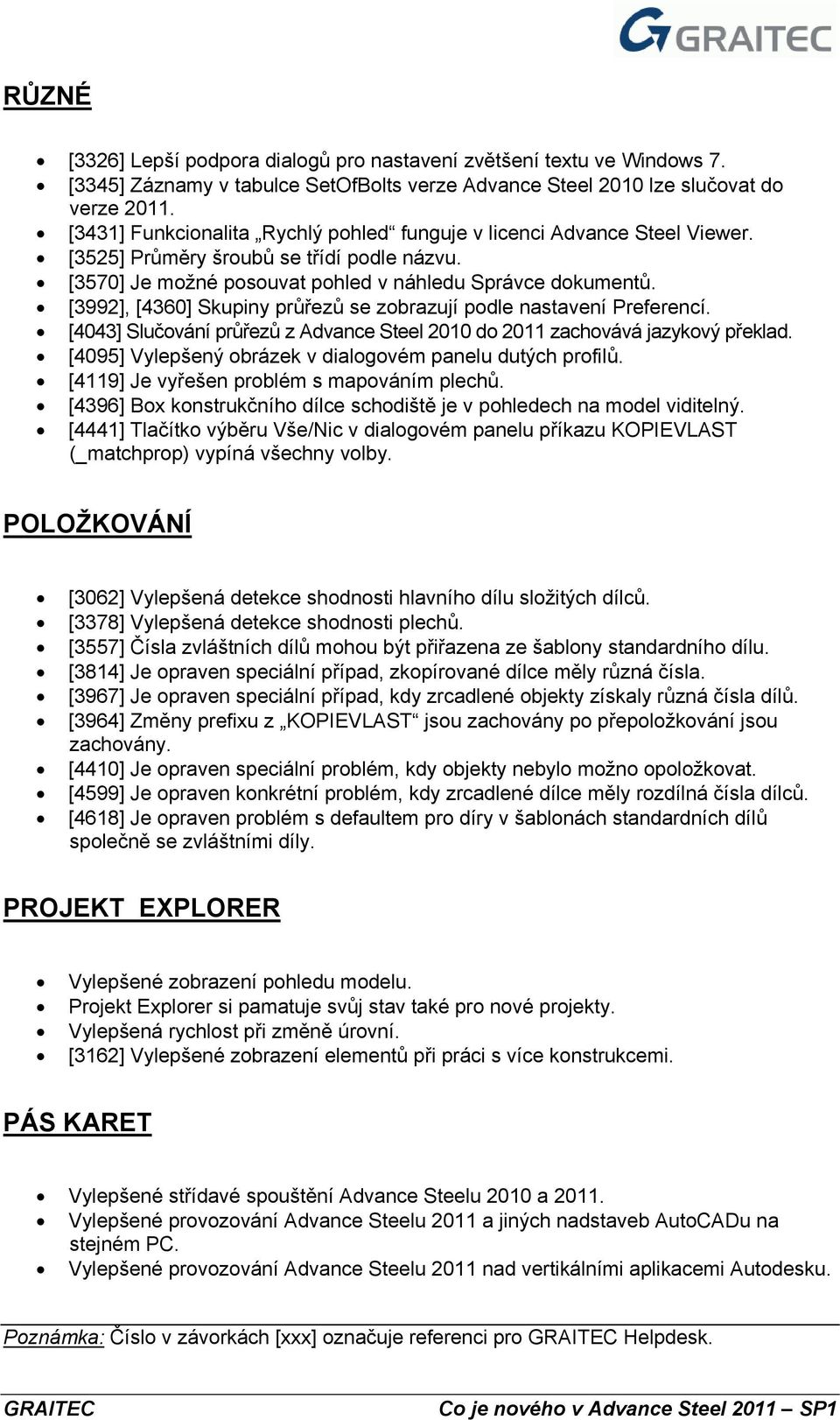

7 RŮZNÉ [3326] Lepší podpora dialogů pro nastavení zvětšení textu ve Windows 7. [3345] Záznamy v tabulce SetOfBolts verze Advance Steel 2010 lze slučovat do verze [3431] Funkcionalita Rychlý pohled funguje v licenci Advance Steel Viewer. [3525] Průměry šroubů se třídí podle názvu. [3570] Je možné posouvat pohled v náhledu Správce dokumentů. [3992], [4360] Skupiny průřezů se zobrazují podle nastavení Preferencí. [4043] Slučování průřezů z Advance Steel 2010 do 2011 zachovává jazykový překlad. [4095] Vylepšený obrázek v dialogovém panelu dutých profilů. [4119] Je vyřešen problém s mapováním plechů. [4396] Box konstrukčního dílce schodiště je v pohledech na model viditelný. [4441] Tlačítko výběru Vše/Nic v dialogovém panelu příkazu KOPIEVLAST (_matchprop) vypíná všechny volby. POLOŽKOVÁNÍ [3062] Vylepšená detekce shodnosti hlavního dílu složitých dílců. [3378] Vylepšená detekce shodnosti plechů. [3557] Čísla zvláštních dílů mohou být přiřazena ze šablony standardního dílu. [3814] Je opraven speciální případ, zkopírované dílce měly různá čísla. [3967] Je opraven speciální případ, kdy zrcadlené objekty získaly různá čísla dílů. [3964] Změny prefixu z KOPIEVLAST jsou zachovány po přepoložkování jsou zachovány. [4410] Je opraven speciální problém, kdy objekty nebylo možno opoložkovat. [4599] Je opraven konkrétní problém, kdy zrcadlené dílce měly rozdílná čísla dílců. [4618] Je opraven problém s defaultem pro díry v šablonách standardních dílů společně se zvláštními díly. PROJEKT EXPLORER Vylepšené zobrazení pohledu modelu. Projekt Explorer si pamatuje svůj stav také pro nové projekty. Vylepšená rychlost při změně úrovní. [3162] Vylepšené zobrazení elementů při práci s více konstrukcemi. PÁS KARET Vylepšené střídavé spouštění Advance Steelu 2010 a Vylepšené provozování Advance Steelu 2011 a jiných nadstaveb AutoCADu na stejném PC. Vylepšené provozování Advance Steelu 2011 nad vertikálními aplikacemi Autodesku. Poznámka: Číslo v závorkách [xxx] označuje referenci pro Helpdesk.
