3 VÍTEJTE 5 EXPORT DWG A DXF 6 Export z grafického okna programu...6 Export z Galerie obrázků...8 Export z Galerie výkresů...9 IMPORT DWG A DXF 10 Import do grafického okna programu...10 Import do Galerie výkresů...14 Vložit obrázek z DWG nebo DXF souboru 14 Vložit výkres z DWG nebo DXF souboru 16 Import do dialogu Editor obecného průřezu...18

4

5 Vítejte Děkujeme vám, že jste si zvolili systém SCIA.ESA. SCIA Export a import let společnosti SCIA SCIA.ESA PT je Windows NT/2000/XP software pro výpočty a dimenzování konstrukcí. Umožňuje řešení rozsáhlé oblasti úloh : od výpočtů jednoduchých nosníků přes analýzu rámů ke komplexnímu řešení rozsáhlých prostorových konstrukcí z oceli, betonu, dřeva a jakéhokoliv jiného materiálu a jejich import / export ze / do souborů DWG a DXF. Tento manuál popisuje na vzorovém příkladu princip exportu konstrukce do souborů DWG a DXF a importu z těchto souborů. Manuál je určen především pro pokročilé uživatele, kteří zvládají základní používání programu a galerií. Více informací o společnosti SCIA a jejích produktech naleznete na Pro připojení na internetové stránky společnosti je v programu k dispozici funkce Help > SCIA On-line.

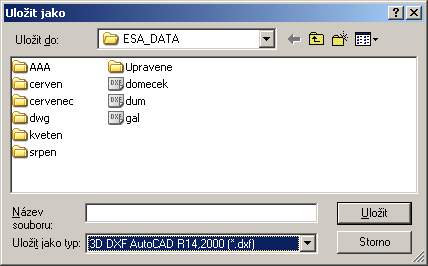

6 Export dwg a dxf Konstrukci můžete exportovat do souborů DWG a DXF z grafického okna programu, z Galerie obrázků i Galerie výkresů. Export z grafického okna programu Z grafického okna programu lze projekt vyexportovat: Buď pomocí menu Soubor > Export > Graphic format. Nebo z menu pravého tlačítka myši vybrat Uložit obrázek do souboru. Těmito příkazy se spustí dialog Uložit jako, kde máte na výběr typ formátu souboru: 3D DWG AutoCAD R14, 2000 (*.dwg) 2D DWG AutoCAD R14, 2000 (*.dwg) 3D DXF AutoCAD R14, 2000 (*.dxf) 2D DXF AutoCAD R14, 2000 (*.dxf) Po zadání názvu souboru a cesty, kam se má uložit, potvrďte dialog tlačítkem [Uložit]. Otevře se další dialog a to Vlastnosti souboru DXF pro 2D a 3D soubory DXF a Vlastnosti souboru DWG pro 2D a 3D soubory DWG.

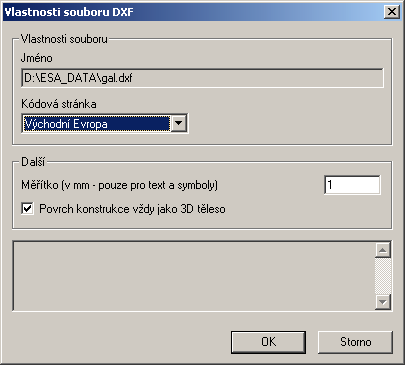

7 Dialog Vlastnosti souboru pro typy souborů 3D DXF AutoCAD R14, 2000 (*.dxf) a 3D DWG AutoCAD R14, 2000 (*.dwg): V dialogu můžete nastavit: 1. Vlastnosti souboru 2. Další a. Jméno - zde je název souboru s celou cestou, kde je uložen. b. Kódová stránka můžete vybrat typ kódování Windows ANSI nebo Východní Evropa. a. Měřítko zde můžete nastavit měřítko pro text a symboly v ukládaném obrázku. b. Povrch konstrukce vždy jako 3D těleso pokud je zatržené, konstrukce bude mít 3D povrch. Pro typy souborů 2D DXF AutoCAD R14, 2000 (*.dxf) a 2D DWG AutoCAD R14, 2000 (*.dwg) je ten samý dialog, ale bez položky Povrch konstrukce vždy jako 3D těleso.

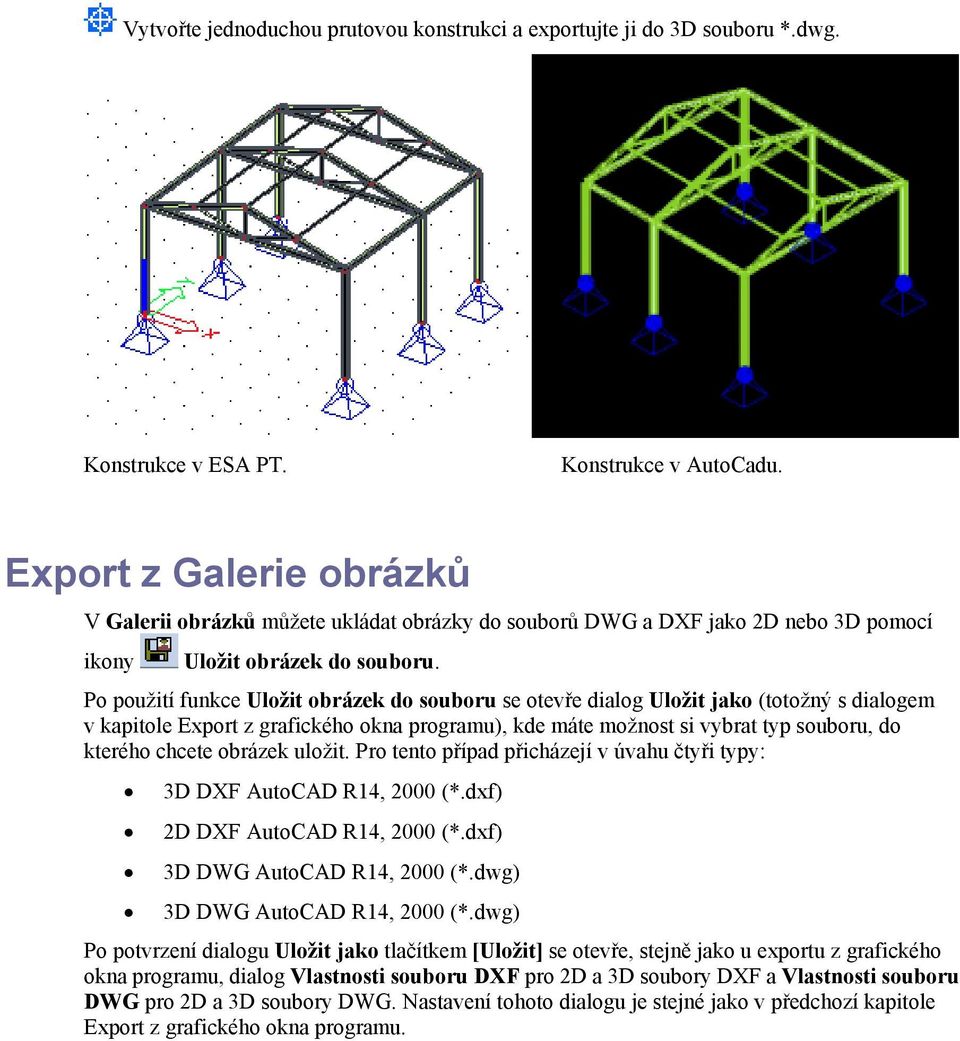

8 Vytvořte jednoduchou prutovou konstrukci a exportujte ji do 3D souboru *.dwg. Konstrukce v ESA PT. Konstrukce v AutoCadu. Export z Galerie obrázků V Galerii obrázků můžete ukládat obrázky do souborů DWG a DXF jako 2D nebo 3D pomocí ikony Uložit obrázek do souboru. Po použití funkce Uložit obrázek do souboru se otevře dialog Uložit jako (totožný s dialogem v kapitole Export z grafického okna programu), kde máte možnost si vybrat typ souboru, do kterého chcete obrázek uložit. Pro tento případ přicházejí v úvahu čtyři typy: 3D DXF AutoCAD R14, 2000 (*.dxf) 2D DXF AutoCAD R14, 2000 (*.dxf) 3D DWG AutoCAD R14, 2000 (*.dwg) 3D DWG AutoCAD R14, 2000 (*.dwg) Po potvrzení dialogu Uložit jako tlačítkem [Uložit] se otevře, stejně jako u exportu z grafického okna programu, dialog Vlastnosti souboru DXF pro 2D a 3D soubory DXF a Vlastnosti souboru DWG pro 2D a 3D soubory DWG. Nastavení tohoto dialogu je stejné jako v předchozí kapitole Export z grafického okna programu.

9 Export z Galerie výkresů Dialog Uložit jako (je stejný jako dialog v kapitole Export z grafického okna programu) lze spustit, buď ze správce Galerie výkresů ikonou Stránka výkresu ikonou Uložit. Zde máte na výběr dva typy formátu souborů: DXF AutoCAD R14, 2000 (*.dxf) DWG AutoCAD R14, 2000 (*.dwg) Uložit obrázek do souboru nebo z dialogu Po potvrzení dialogu Uložit jako se stejně jako u Galerie obrázků objeví dialog Vlastnosti souboru DXF pro soubory DXF a Vlastnosti souboru DWG pro soubory DWG. Dialogy jsou totožné s dialogy v kapitole Export z grafického okna programu pro typy souborů 2D.

10 Import dwg a dxf Soubory DWG a DXF můžete vkládat do grafického okna programu, do Galerie výkresů a nebo do dialogu pro vytváření obecného průřezu. Import do grafického okna programu Do grafického okna programu můžete vkládat soubory DWG a DXF pomocí Hlavní strom > servis Konstrukce >Import souboru DWG / DXF. Příkazem Import souboru DWG / DXF ze servisu Konstrukce otevřete dialog Otevřít pro otevření souboru. Po vybrání souboru, který chcete vkládat a potvrzení dialogu se spustí další dialog Import. V tomto dialogu lze nastavit: 1. Vrstvy Vrstvy, v kterých byla vkládaná konstrukce vytvořena. Můžete mít zobrazeny jen některé. V náhledu se zobrazí pouze požadované (zaškrtnuté) vrstvy.

11 2. Typ entit V náhledu se zobrazí jen zaškrtnuté typy entit, z kterých se konstrukce skládá. V tomto příkladě to jsou: a. 3D křivka b. 3D plocha c. Blok d. Bod e. Čára f. Elipsa g. Externí reference h. Kóta i. Kruh j. Oblouk k. Polygon l. Tělesa m. Text 3. Načíst jako n. Víceřádkový text a. Čáry konstrukce se načte pouze jako čáry ve Vámi vybrané vrstvě v dialogu Čára, který se spustí po potvrzení dialogu Import tlačítkem [Načíst výběr] nebo [Načíst vše].

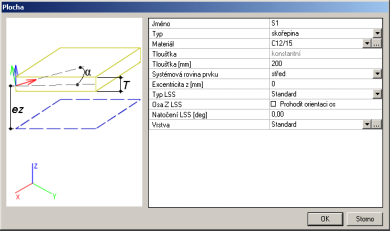

12 b. Nosníky konstrukce se načte jako pruty s vlastnostmi, které nastavíte v dialogu Pruty, který se spustí po potvrzení dialogu Import tlačítkem [Načíst výběr] nebo [Načíst vše]. Pokud nemáte definovaný žádný průřez, automaticky se spustí dialog Průřezy. c. Plochy v případě, že konstrukci tvoří uzavřený polygon, může se načíst do programu jako plocha, jejíž vlastnosti nadefinujete v dialogu Plocha, který se spustí po potvrzení dialogu Import tlačítkem [Načíst výběr] nebo [Načíst vše]. Poznámka: Pro vkládání ploch je vhodné, aby uzavřený polygon byl vytvořen již v souboru, který je importován. 4. Měřítko nastavení měřítka, v kterém se má konstrukce vkládat 5. Velikosti ukazují rozměry podle nastaveného měřítka.

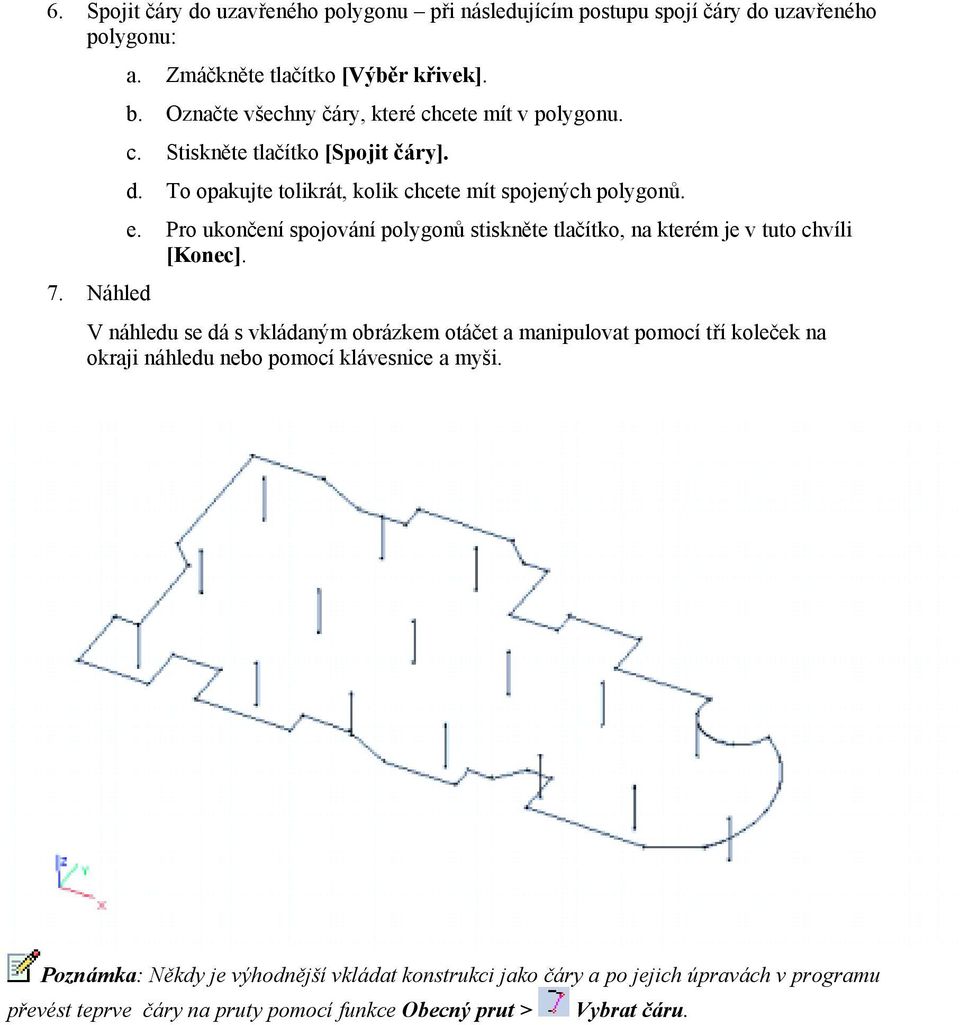

13 6. Spojit čáry do uzavřeného polygonu při následujícím postupu spojí čáry do uzavřeného polygonu: 7. Náhled a. Zmáčkněte tlačítko [Výběr křivek]. b. Označte všechny čáry, které chcete mít v polygonu. c. Stiskněte tlačítko [Spojit čáry]. d. To opakujte tolikrát, kolik chcete mít spojených polygonů. e. Pro ukončení spojování polygonů stiskněte tlačítko, na kterém je v tuto chvíli [Konec]. V náhledu se dá s vkládaným obrázkem otáčet a manipulovat pomocí tří koleček na okraji náhledu nebo pomocí klávesnice a myši. Poznámka: Někdy je výhodnější vkládat konstrukci jako čáry a po jejich úpravách v programu převést teprve čáry na pruty pomocí funkce Obecný prut > Vybrat čáru.

14 Vložte vrstvu STANDARD ze souboru b1.dwg do grafického okna programu jako čáry výše popsaným postupem. V dialogu Import spojte zaoblené části do polygonu. Import do Galerie výkresů V Galerii výkresů můžete vkládat soubory DWG a DXF buď jako obrázek nebo jako výkres. Vložit obrázek z DWG nebo DXF souboru V okně Stránka výkresu funkcí Vložit obrázek > Vložit obrázek z DWG nebo DXF souboru otevřete dialog Otevřít, kde máte na výběr dva typy vkládaných souborů: AutoCAD R12, R13, R14, 2000 (*.dxf) AutoCAD R12, R13, R14, 2000 (*.dwg)

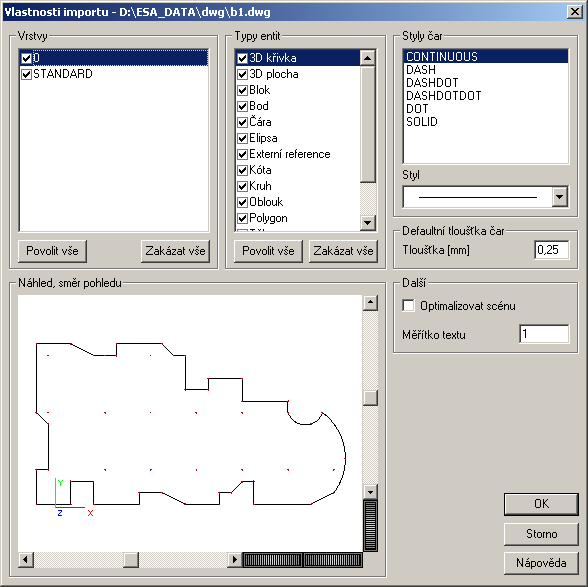

15 Po potvrzení dialogu Otevřít se otevře dialog Vlastnosti importu. 1. Vrstvy viz dialog Import v předchozí kapitole Import do grafického okna programu. 2. Typ entit - viz dialog Import v předchozí kapitole Import do grafického okna programu. 3. Styly čar zde se objeví seznam všech stylů čar, které jsou použity v importovaném souboru (v tomto příkladě to jsou CONTINUOUS, DASH, DASHDOT, DASHDOTDOT, DOT, SOLIT). 4. Styl zde máte styly čar, které můžete použít v programu (Galerii výkresů). Můžete je přiřadit k jednotlivým stylům čar v původním souboru. 5. Defaultní tloušťka čar zde můžete nastavit tloušťku jednotlivých čar. 6. Další a. Optimalizovat scénu pokud zatrhnete, budou k sobě sdruženy čáry, které mají stejné vlastnosti a budou vykreslovány najednou. b. Měřítko textu nastavení měřítka pro text.

16 7. Náhled směr pohledu náhled na vkládaný obrázek, lze jej natáčet a posouvat. Vytvořte nový výkres v Galerii výkresů a vložte tam soubor b1.dwg jako obrázek. Vložit výkres z DWG nebo DXF souboru V okně Stránka výkresu funkcí Vložit obrázek > Vložit výkres z DWG nebo DXF souboru otevřete dialog Otevřít, kde máte na výběr dva typy vkládaných souborů: DWG (*.dwg) DXF (*.dxf) Po potvrzení dialogu Otevřít se otevře dialog Vlastnosti importu. 1. Vrstvy - viz dialog Import v předchozí kapitole Import do grafického okna programu. 2. Typy entit - viz dialog Import v předchozí kapitole Import do grafické okno programu.

17 3. Styl čar viz kapitolka Vložit obrázek z DWG nebo DXF souboru. 4. Styl - viz kapitolka Vložit obrázek z DWG nebo DXF souboru. 5. Defaultní tloušťka čar - viz kapitolka Vložit obrázek z DWG nebo DXF souboru. 6. Transformace Určuje, jakým způsobem bude objekt vložen na výkres. a. Myší b. Dva body myší c. Střed d. Horní levý roh e. Dolní levý roh f. Horní pravý roh g. Dolní pravý roh h. Uživatelský 7. Měřítko nastavení měřítka pro vkládaný objekt. 8. Velikosti rozměry vloženého výkresu v milimetrech podle zadaného měřítka. 9. Další lze nastavit měřítko pro text na výkresu. 10. Náhled, směr pohledu - viz kapitolka Vložit obrázek z DWG nebo DXF souboru. Vložte soubor b1.dwg jako výkres do výkresu, kde jste tento soubor vložili jako obrázek a porovnejte jejich rozdílné vlastnosti. Měřítko vkládaného výkresu nastavte na 10. Všimnete si, že u obrázku lze nastavit vlastnosti stejně jako u jakéhokoli jiného obrázku, kdežto u výkresu lze nastavit pouze barva a šířka čáry.

18 Import do dialogu Editor obecného průřezu Dialog Editor obecného průřezu spustíte přes správce Průřezy > Nový průřez > přidat položku Obecný průřez. Pro vložení průřezu vytvořeného v souboru DWG / DXF je následující postup: 1. V okně s typy průřezů spusťte dvojitým kliknutím funkci Import DXF / DWG. 2. Otevře se dialog Otevřít, kde vyberte souboru dwg nebo dxf a potvrďte tlačítkem [Otevřít].

19 3. Otevře se dialog Import pro nastavení vlastností vkládaného průřezu, který je podobný jako dialog pro vkládání DWG / DXF souborů do grafického okna. Liší se pouze v položkách: a. Načíst jako kde máte na výběr Tenkostěnné, Polygony a Polygonální otvory. b. Okně náhledu kde je jen jedno kolečko a to na zvětšování a zmenšování objektu. 4. Potvrďte tlačítkem [Načíst výběr] nebo [Načíst vše].
