2

3 Co je nového v Steel Structure Designer 2017 OBSAH ÚVOD... ERROR! BOOKMARK NOT DEFINED. NOVÝ... 5 OBLOUKOVÁ STŘECHA... 5 MEZILEHLÉ NOSNÍKY... 6 OPENINGS FRAME... 6 OPLÁŠTĚNÍ... 7 KNIHOVNA... 7 VYLEPŠENÍ... 8 MOŽNOST KOPÍROVAT VŠEM... 8 RŮZNÉ PROFILY PRO PORTÁLOVÉ RÁMY... 8 OKAPOVÁ VAZNICE... 9 PAŽDÍKY... 9 STĚNOVÁ ZTUŽIDLA PLOŠINY

4 Co je nového v Steel Structure Designer 2017 Vítejte v aplikaci Steel Structure Designer 2017 Structure Designer, součást kolekce Graitec Advance BIM Designer, je silný a multifunkční generátor budov schopný v minutách vytvořit širokou škálu stavebních typů od jednoduchých portálových rámů po vícepodlažní budovy. Tato verze nyní umožňuje pokročilé modelování komplexních budov, jako například návrhy se zakřivenými a dvojitě zakřivenými střechami včetně automatického zarovnání vaznic na podpůrné obloukové prvky. Otvory mohou být umístěny v jakékoliv straně nebo v střeše s podpěrami a opláštění lze aplikovat okolo celé konstrukce včetně střechy. Celá typy budov s možností konečné konfigurace lze uložit do knihovny umožňující budoucí projekty konstrukcí, které mají být znovu načteny a rychle si upraveny novými parametry. 4

5 Co je nového v Steel Structure Designer 2017 Novinky Oblouková střecha Tato volba umožňuje vytvoření různých struktur se obloukové střechy se automaticky orientovaných vaznice. 5

6 Co je nového v Steel Structure Designer 2017 Mezilehlé nosníky Nová možnost "Mezilehlé nosníky" nabízí flexibilitu k vytvoření vodorovných nosníků na některé nebo všechny strany budovy s možností upravit z dostupných knihoven typ profilu a jeho orientaci.. Openings frame Nové možnosti jsou k dispozici v záložce "Otvory", které umožňují uživatelům vytvářet výměny pro všechny typy otvorů včetně oken, dveří a vrat. Kromě toho karta "Advance" umožňuje kopírovat výměnu do jiných míst zadáním požadovaného počtu kopií, což zjednodušuje proces modelování. 6

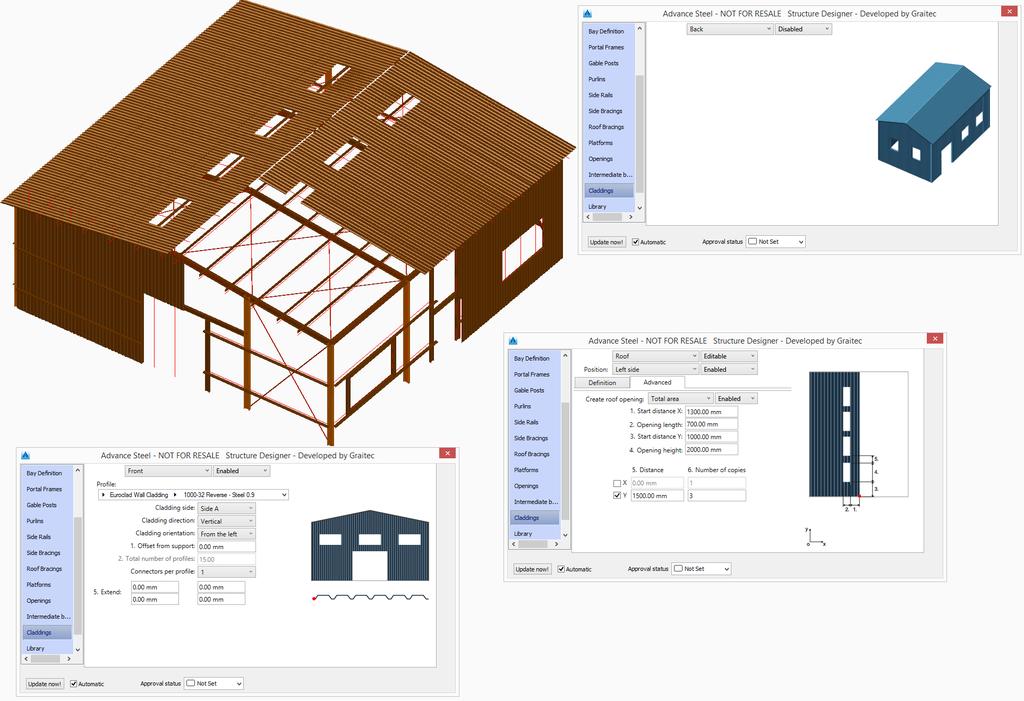

7 What's New in Steel Structure Designer 2017 Opláštění Pokrývající celou konstrukci s širokou škálou výrobců ocelových panelů je nyní možný a velmi snadno ovladatelný.jednoduše vyberte strany budovy nebo střechy, kam byste chtěli opláštění vložit a okamžitě je umístěn, včetně automatické detekce otvorů. Existuje také možnost vytvořit ve střešních panelech světlík a kopírovat je ve vybraných směrech. Knihovna Nová knihovna umožňuje uložit a načíst nastavení celého projektu, takže je snadné vytvořit vlastní nebo osobní knihovny pro rychlé dodání budoucích projektů. Knihovna již přichází s několika konfiguracemi pro nejoblíbenější ocelové konstrukce, které lze okamžitě načíst z knihovny nebo přímo z pásu karet, což tuto aplikaci činí velmi výkonnou a snadno ovladatelnou. 7

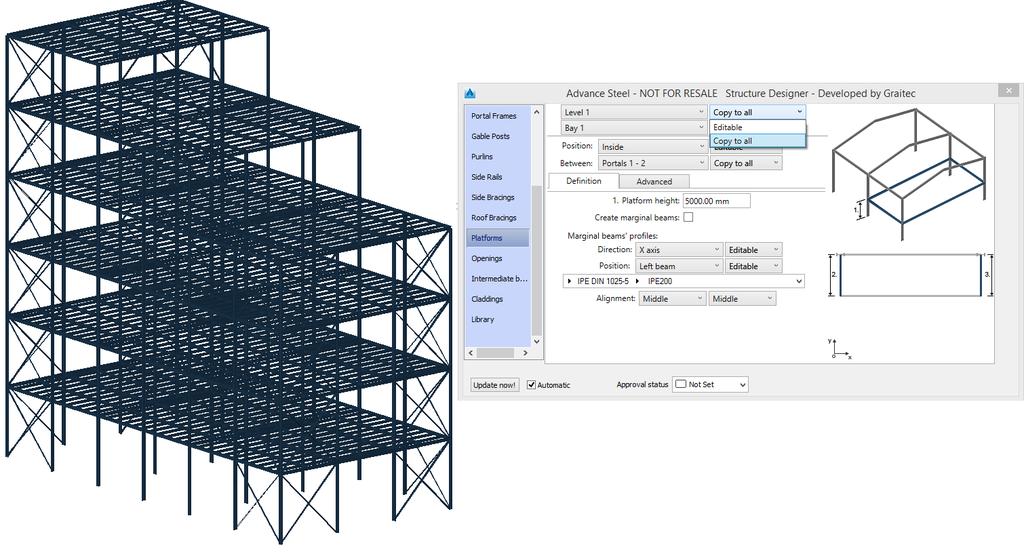

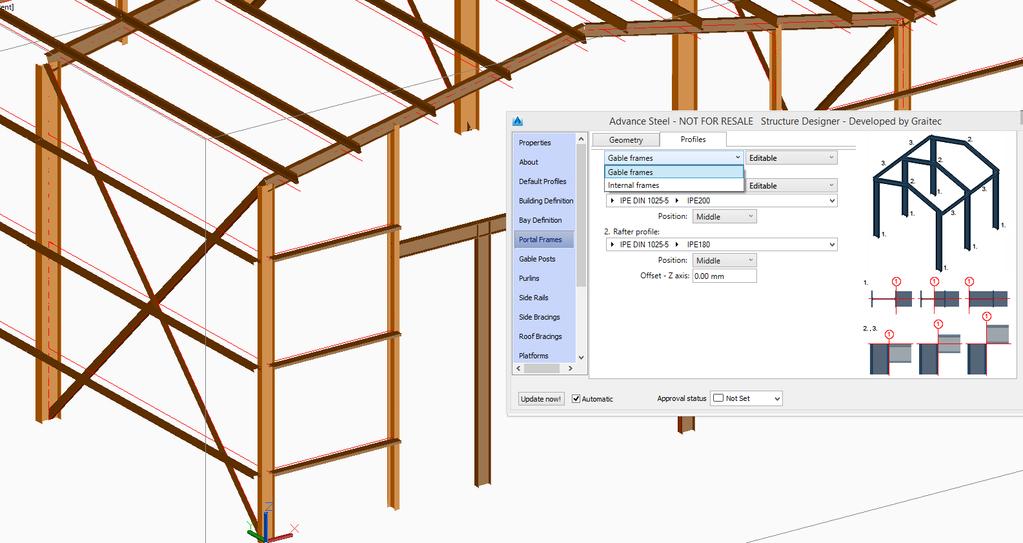

8 Co je nového v Steel Structure Designer 2017 Vylepšení Možnost Kopírovat všem Tato možnost šetří ještě více času tím, že umožňuje uživateli zvýšit efektivitu při modelování tím, že kopírování parametrů z jednoho rám / lod / úrovně do druhé s identickými parametry. Různé profily pro portálové rámy profily pro štítové rámy se obecně liší od vnitřních svými profily. Nyní je možné definovat různé profily pro vnitřní a vnější prvky. 8

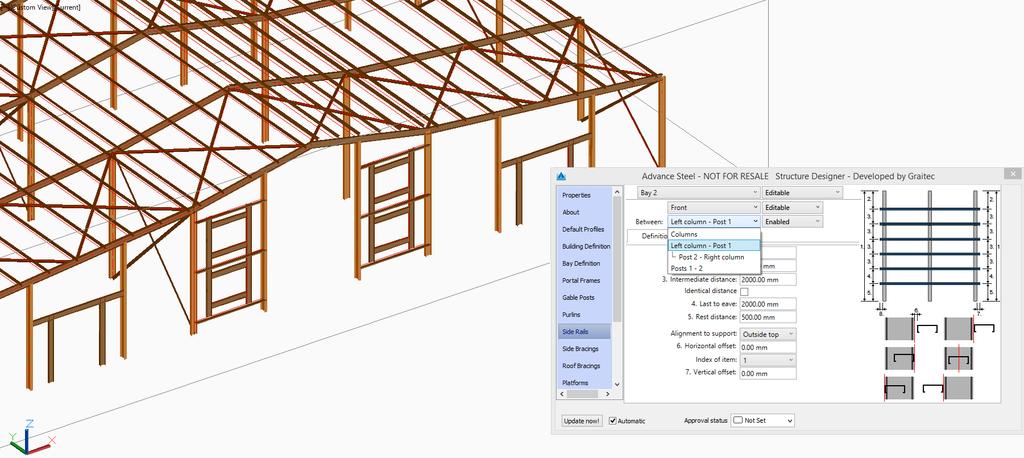

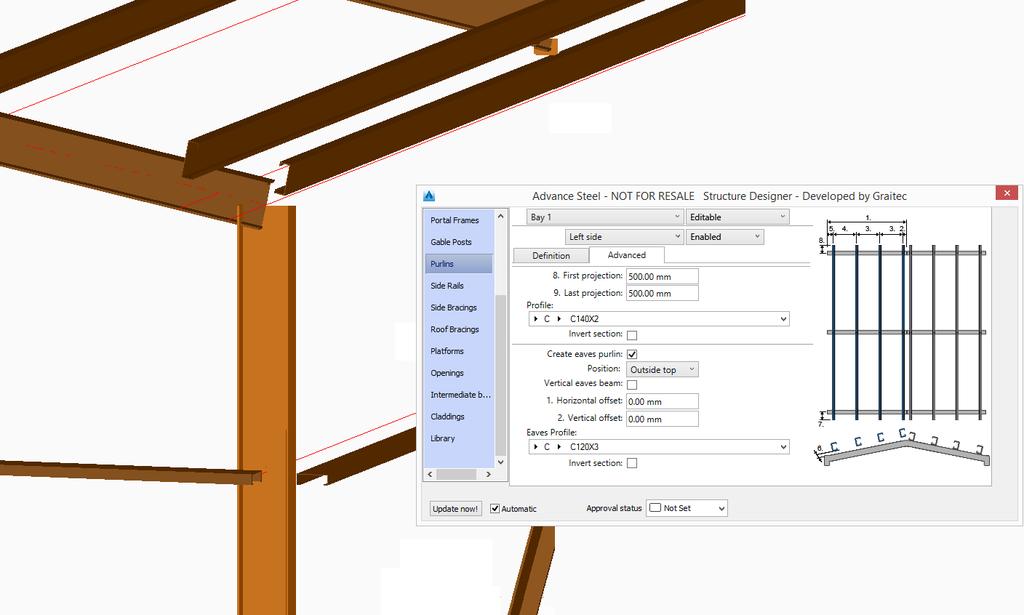

9 What's New in Steel Structure Designer 2017 Okapová vaznice "Vaznice" byly vylepšeny přidáním možnosti pro okapou vaznici, která je zarovnána na vaznicei a paždíky. Paždíky Paždíky jsou definovány pro každý portál nebo v případě štítové stěny, podle štítového sloupu s možností upravit nastavení podle potřeby. 9

10 Co je nového v Steel Structure Designer 2017 Stěnová ztužidla Definování štítových stěn bylo vylepšeno v této verzi Steel Structure Designeru o možňost ztužení šítové stěny. Plošiny K dispozici je nová možnost definovat sklon vně plošiny s cílem zvýšit rozsah možností, například vytvoření přístřešku. 10

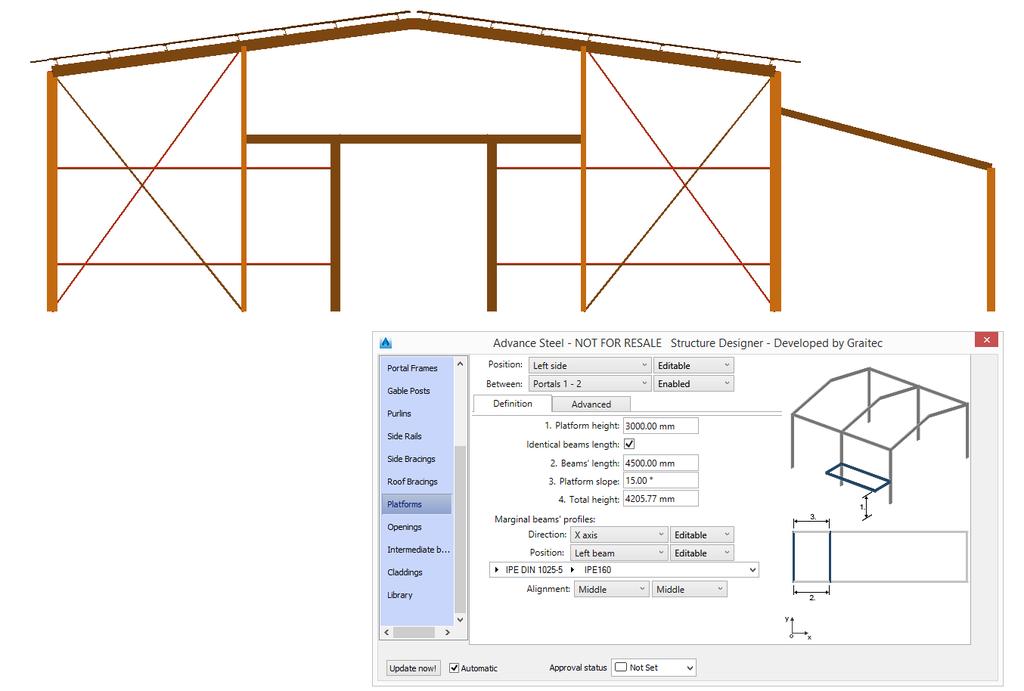

11
