1 Dalekohledy a jiné přístroje na oběžné dráze HST Spitzer GLAST Chandra XMM-Newton Swift

2 Dalekohledy a jiné přístroje na oběžné dráze HTS NASA Vypuštěn v roce 1990, odhalil stáří vesmíru na bilionů let, cca 6000 vědeckých článků, pomohl objevit temnou hmotu. Jeho největší výhodou je absence atmosféry, nedochází k útlumu některých vlnových déle, je možné měřit širokospektrálně. Doba objehu 97 minut Vyška cca 600 km Rychlost 8 km/s Produkuje cca 18 DVD za tyden, data se přenáší do center v goddard a Baltimore Pohyb je omezen vzájemnou pozicí slunce a solárních panelů

Cassegrain telescope primár 2,4 m, Wide Field Camera 3 blízké IČ, viditelné a UV, má dva kanály pro různý vlnový rozsah současně Advanced Camera for Surveys širokoúhlá kamery, s velkou citlivostí

3 Cassegrain telescope primár 2,4 m, Wide Field Camera 3 blízké IČ, viditelné a UV, má dva kanály pro různý vlnový rozsah současně Advanced Camera for Surveys širokoúhlá kamery, s velkou citlivostí Space Telescope Imaging Spectrograph měří chemické složení, teplotu, hustotu hmoty Near Infrared Camera and Multi-Object Spectrometer sleduje objekty v nejhlubším vesmíru Fine Guidance Sensors slouží k piontaci a snímání cílů ve viditelné oblasti The Cosmic Origins Spectrograph spektrometr pro UV

4 Dalekohledy a jiné přístroje na oběžné dráze Spitzer Pracuje v infra oblasti elmag. Vlneni. Je tvořen dvěna přístroji : Cryogenic Telescope Assembly 85 cm zrcadlo s beriliovým držákem. Obsahuje infračervenou kameru, IČ spektrograf a IČ fotometr. Podpůrná část zajišťuje pohyb a napájení, komunikaci, řízení. Kryogení komora chladí kameru na cca 260 stupnu C, je hlavním omezením životnosti. Cca 5 let. NASA

5 Infrared Array Camera (IRAC) 4-kanálovové pole IČ kamer současně měří v rozsazích 3.6, 4.5, 5.8 and 8.0 micron a každý segment má velikost 256 x 256 pixelů. Magellanic Cloud galaxy

6 Compton Gamma-Ray Observatory Gama záření v intervalu energií : 30 kev - 30 GeV, celá observatoř měla 17 tun. The Burst And Transient Source Experiment - all sky detektor NaI převádí gama ná viditelné záblesky. The Oriented Scintillation Spectrometer Experiment (OSSE) - tvoří ho čtyři scintilační detektory NaI The Imaging Compton Telescope (COMPTEL) využívá komptonův efekt, obsahuje tekutý scintilátor a detektory s NaI, gama paprsky se rozptylují na tekutém scintilátoru principu comptonova rozptylu The Energetic Gamma Ray Experiment Telescope (EGRET) pro gama záření, je to plynová komora s elektrodami s vysokým napetím, vytváří pár elektro pozitron NASA

7 Dalekohledy a jiné přístroje na oběžné dráze Chandra Zkouá rentgenovské záření z např. Hvězdných explozí. X-Ray teleskop speciální tvar kvůli penetraci odrazné vrstvy rentgenovským zářením High Resolution Camera (HRC) PbO2 fotokatoda emituje elektrony a ty se urychlují, detekují se pomocí sítě drátů, umožnuje dekovat energii a směr paprsku. NASA

8 Advanced CCD Imaging Spectrometer (ACIS) obashuje matice CCD čipů citlivých v oblasti rentgenovského spektra. Tato kamera je pak dále využívána při měření spektra. The High Resolution Spectrometers - HETGS and LETGS

9 Dalekohledy a jiné přístroje na oběžné dráze XMM Newton X ray detektor The European Photon Imaging Camera (EPIC) 2 MOS detektory a jeden CCD. Detkuje záření o vlnových délkách kev. Teleskop podobně jako NASA ESA

10 The Reflection Grating Spectrometer (RGS) onboard XMM-Newton The XMM-Newton Optical Monitor 2 m long telescope tube. 30 cm Ritchey-Chretien telescope. Total coverage between 170 nm and 650 nm of a 17 arcmin square field of view. A primary mirror of 0.3 m and a hyperboloid secondary mirror. Two (redundant) filter wheels with 11 apertures: one blanked off, six broad band filters (U, B, V, UVW1, UVM2 and UVW2), one white, one magnifier and two grisms (UV and optical). Two (redundant) detectors: microchannel plate intensified CCD with 384 x 288 physical pixels (Active area 256x256). Photon events centroided to 1/8 physical pixel.

11 Dalekohledy a jiné přístroje na oběžné dráze Glast The Fermi Gamma-ray Space Telescope (Glast), vyneseni na orbit červen 2008, raketa : United Launch Alliance Delta II 7920-H, Blazars and active galaxie, Blazar - objekt, ultrafialové, rentgenové nebo gama oblasti spektra. Je spojován se supermasivními černými děrami v centrech galaxií. Blazar jsou jedním z energeticky nejintenzivnějších jevů ve vesmíru. Zkoumají se jety vysokoenergetických plynů z galaktických center Gamma-ray bursts Neutron stars Cosmic rays and supernova remnants The Milky Way galaxy Gamma-ray background radiation

12 Glast detekce fotonu s energiemi 8 kev 300 GeV, dva přístroje Large Area Telescope (LAT), GLAST Burst Monitor (GBM) LAT gamaray teleskop s velkym zornzm polem 2 steradiany (1/5 cele oblohy), detekuje zdroje s přesností 1 uhlove minuty, měří krátké pulzy GMB měří enegrie ve podobném energetickém spektrum, je všesměrový, pro krátké i dlouhé expozice Lat musí detekovat pouze gama, odfiltrovává kosmické záření. Jednotlivé části : Tracker, Kalorimetr, Anticoincidence, Detektor, DAQ. Gama záření projde Antico. částí, nevytváří signál, pak prjde 16 wolframovými štíty. Vytvoří se elektro a pozitron, ty se detekují v kalorimetru. Kosmické zážení se detekuje v Ant. Části, ta dá DAQ signál o trigrování. Tracker obsahuje křemíkové pásy a trasuje paprsek. Kalorimetr obsahuje jodid cesia produkuje záblesky, jejichž enegrie je úměrná energii primárního záření. Anticoincidenční detktor je tvořen Částmi, které interagují s nabytými částicemi, ale gama záření propustí. ages/content/187090m ain_anticoincidence_m ed.jpg

13 GLAST Burst Monitor (GBM) obsahuje 12 detektorů obdahujících jodid sodný pro detekci nízkoenergetických gama a X-rays, a Bi4Ge3O12 pro vysokoenergetické gama záření. Rozsah energií : 8 kev to 30 MeV. Sleduje celý vesmír mimo zákryv Zemí. Nízkoenergetické detektory jsou různě orientované, tak aby pokryly všechny směry. Při interakci se zářením produkují záblesky, které se detekují fotonásobiči. Pomocí triangulace se dá zjistit směr šíření.

14 Dalekohledy a jiné přístroje na oběžné dráze Swift Detekuje gama záblesky, Skládá se z třech detektorů : Burst Alert Telescope (BAT), X-ray Telescope (XRT), UV/Optical Telescope (UVOT). BAT 2 steradiany, kev, dokáže detekovat směr, dlouhé expozice. Property Description Aperture Coded mask Detecting Area 5200 cm2 Detector CdZnTe Detector Operation Photon counting Field of View 1.4 sr (partiallycoded) Detection Elements 256 modules of 128 elements Detector Size 4 mm x 4 mm x 2mm Telescope PSF 17 arcmin Energy Range kev

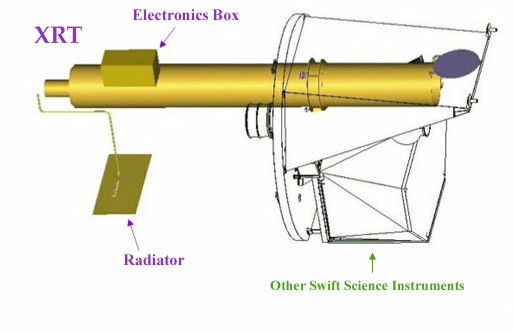

15 X-ray Telescope (XRT), měří tok a spektrum, dokáže detekovat zdroje do 5 arsces, do 10 sekund. A následné paprsky X po dobu sekund až dnů. Je to klasický zrcadlová detektor rentgenovského záření.

16 Ultraviolet/Optical Telescope (UVOT) Uvúviditelné spektrum, je to určen pro detekci gama záblesů ve viditelné oblasti, obsahuje několik filtrů.

17 Ostatní : Webb Space Telescope IČ oblast, zatím neodletěl The Cosmic Background Explorer, COBE, 1989, - IČ a mikrovlné záření Planck Observatory / ESA / 2009 / Microwave / Cosmic Microwave Background Kepler Mission / NASA / 2009 / Visible / Extrasolar planets GALEX / NASA / 2003 / UV / Galaxies COROT / CNES & ESA / 2006 / Visible / Extrasolar planets STEREO / NASA / 2006 / Visible, UV, Radio / Sun and Coronal Mass Ejections
