D ležité poznámky k bezpe nosti. Bezpe nostní opat ení DRC-41UN. Instala ní manuál

Transkript

1

2 D kujeme, že jste si zakoupili výrobek firmy COMMAX. P ed vlastní instalací ov požadovaný model s odpovídajícím napájením. te, zda máte D ležité poznámky k bezpe nosti 1. P ed vlastní instalací pozorn prostudujte všechny sekce instala ního manuálu 2. Uschovejte si prosím tento návod pro budoucí použití 3. Používejte pouze p íslušenství, které je doporu ené výrobcem. Jiné než doporu ené p íslušenství m že poškodit produkt a vést ke zrušení záruky 4. P i montáži používejte pouze montážní nástroje doporu ené výrobcem nebo dodávané spolu s výrobkem. 5. Kamera m že být napájena pouze z takového zdroje, který vyhovuje podmínkám uvedeným na štítku kamery. Bezpe nostní opat ení Provoz P ed použitím ov te správnost zapojení a ujist te se, že používáte vhodný napájecí zdroj. Pokud p i provozu zpozorujete jakékoliv chyby ve funkci za ízení, p esta te jej okamžit používat a kontaktujte svého lokálního prodejce. Manipulace Nerozebírejte vnit ní ást výrobku. Zajist te, aby výrobek nebyl vystaven silným ráz m nebo vibracím. P i išt ní display ásti za ízení dávejte pozor, abyste jej nepoškrábali nebo na n m nez stával prach. To m že snižovat kvalitu zobrazovaného obrazu. Instalace a skladování Neinstalujte za ízení v místech, kde mohou být p ekro eny uvedené teplotní limity. Vyvarujte se instalaci ve vlhkém i prašném prost edí. Vyvarujte se instalaci v místech se zvýšenou radiací. Vyvarujte se instalaci v místech, kde je silné elmag. pole nebo silové rozvody elekt iny. Vyvarujte se instalaci v místech se silnými vibracemi verze 1.00A

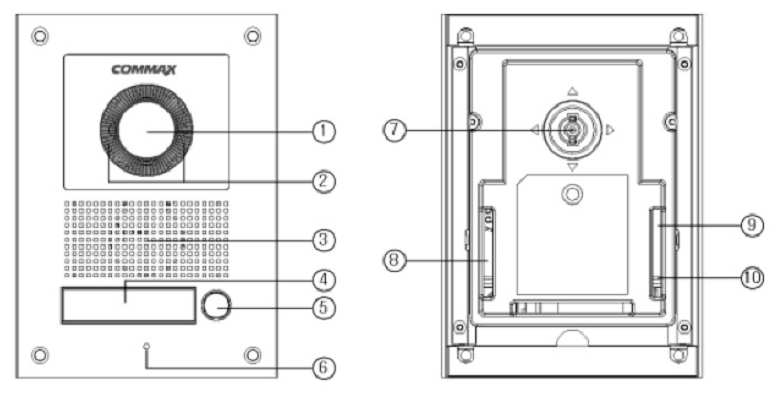

3 Obsah balení Krom samotné jednotky naleznete v balení i nezbytné p íslušenství pro její instalaci. Dve ní stanice DRC-41UN Instala ní krabi ka Manuál Vruty 2x18mm 4ks Šroub 3x6mm -1ks Sb rnicový p ipojovací kabel Pro upevn ní instala ního Pro upevn ní dve ní stanice s konektorem - 1 ks ráme ku do zdi k instala nímu ráme ku Popis p ístroje 1. Kamerový modul 6. Mikrofon 2. P ísvit sledovaného prostoru (bílé LED) 7. Nastavení sklonu kamerového modulu 3. Reproduktor 8. Nastavení hlasitosti reproduktoru 4. Jmenovka 9. Svorkovnice pro p ipojení obvodu dve ního zámku 5. Tla ítko pro zazvon ní Svorkovnice pro p ipojení videotelefonu( ) verze 1.00A

4 Instalace Ur ení místa instalace dve ní stanice Zvolte místo pro instalaci p ístroje i s ohledem na vedení kabel. Doporu uje se umíst ní p ístroje cca ve výšce cm od zem. Dve ní stanice DRC-4MC má možnost vertikálního i horizontálního nasm rování snímacího úhlu kamery v rozsahu +/- 15 2) Instalace dve ní stanice ve vyšší výšce doporu ujeme max. 155cm verze 1.00A

5 3) Instalace dve ní stanice v nízké výšce doporu ujeme min. 115cm Nastavení horizontálního snímacího úhlu je d ležité v p ípad, že dve ní stanice není p ímo p ed místem, kde se p edpokládá, že bude návšt vník po zazvon ní stát. Pop ípad, že je požadavek na sledování okolních prostor (nap íklad prostor p ed vjezdovou bránou atd.) 4) P ímé nasm rování (umož ují všechny typy dve ních stanic) 5) Nasm rování doleva verze 1.00A

6 6) Nasm rování doprava Dve ní stanice DRC-41UN je ur ena pro zapušt nou instalaci (tzn. Instalaci do zdi do sloupku atd.) V p ípad tohoto typu instalace, je nutné mít na pam ti n kolik drobných v cí, které mohou do budoucna p edejít potencionálním komplikacím. Bude-li dve ní stanice umíst na v n jakém zd ném, betonovém nebo kovovém sloupku, který je nasm rovaný na východní stranu, m že docházet p i b žném zp sobu instalace k orosení vnit ního prostoru dve ní stanice. Toto orosení bývá zp sobeno rozdílem teplot mezi podkladním materiálem a dve ní stanicí. Nej ast ji tato situace nastává b hem jara a podzimu, v ranních nebo dopoledních hodinách, ve chvílích kdy na dve ní stanici a sloupek za ne svítit slunce. Chladný betonový sloupek se sluncem proh ívá mnohem pomaleji než dve ní stanice, které bývají nej ast ji vyrobeny s hliníku nebo jeho slitin. V takovýchto p ípadech se nejedná o vadu za ízení, ale o fyzikální vlastnost kondenzaci vzdušné vlhkosti na materiálech s rozdílnými teplotami verze 1.00A

7 Tomuto jevu se dá p edejít správným zp sobem instalace dve ní stanice. Je nutné tepeln odizolovat instala ní krabi ku od sloupku pop ípad zdi, ve které je umíst na. Toto tepelné odizolování je možné provést nap íklad upevn ním instala ní krabi ky do polyuretanové p ny. Montážní otvor by m l být alespo o 1-2cm v tší, než je rozm r instala ní krabi ky. Odd lující vrstva polyuretanové p ny by m la být natolik silná, aby dokázala plnit sv j ú el. Pro snadn jší upevn ní instala ní krabi ky ji m žete pomocí vrut ukotvit p ímo do sloupku. Po vytvrdnutí p ny se její p ebyte né ástí od íznou a viditelný okraj p ny se m že zapravit spárovací hmotou, sádrou nebo jiným materiálem tak, aby výsledný stav esteticky nenarušoval celkový vzhled. Pro p ekrytí okraje polyuretanové p ny je možné použít i st íšku proti dešti verze 1.00A

8 P ipojení kabel Kameru, audiosluchátko p ipojíme k monitoru prost ednictvím 4-pinových konektor, které jednoduše nasuneme na p íslušnou pozici. Jejich správnou orientaci zajiš uje výstupek na bo ní stran. Venkovní umíst ní dve ní stanice P i použití dve ní stanice na p ímém dešti doporu ujeme použít st íšku proti dešti S-nUC. I v tomto p ípad doporu ujeme ut snit horní a bo ní strany st íšky silikonovým nebo jiným tmelem. Provedení kabeláže a zapojení systému: Kamera a domácí telefon (audiosluchátko) se p ipojují k videotelefonu do svorkovnice na zadní stran p ístroje prost ednictvím 4 -pinových konektor s krátkými vodi i, které jsou sou ástí jejich p íslušenství. Tyto p ipojovací kabely se spojí s kabelem vedoucím k danému p ístroji (kamera, druhý monitor atd.) pomocí vhodné svorkovnice. Propojovací vodi není sou ástí dodávky. Pro propojení jednotlivých ástí používejte kabel dle tabulky. Stín ní kabelu je nutno p ipojit na vodi.2 - GND. V tabulce je popsán smysl a barva vodi propojovacího kabelu Ozna ení vodi. Barva Patice na dve ní stanici a videotelefonu ervená Modrá Žlutá Bílá Audio GND +12V Video Kabeláž: Všechny systémy domácích telefonu a videotelefonu zna ky Commax doporu ujeme propojovat datovým kabelem typu UTP Cat 5E (pop ípad vyšší t ídou datových kabel ). P i použití standartního datového kabelu UTP Cat 5e je možno propojit p ístroje až na vzdálenost 80m. Touto vzdáleností je myšlena dálka kabeláže od dve ní stanice k nejvzdálen jšímu videotelefonu. V p ípad požadavk propojení systému na delší, vzdálenost kontaktujte technickou podporu produkt Commax (viz níže). Vyvarujte se se soub žného vedení propojovacího kabelu se silovým vedením 230Vac. Doporu ený zp sob zapojení datového kabelu pro propojení produkt Commax: verze 1.00A

9 Schéma zapojení: Základní zapojení jedné dve ní stanice a jednoho videotelefonu. Tento zp sob propojení je nap íklad u základních sad obsahujících jeden videotelefon a jednu dve ní stanici Údržba za ízení Monitor je nenáro ný na údržbu. Doporu uje se ob as, podle stupn zne išt ní p ístroje ot ít jej vlhkým hadrem. Pozor! P ístroj je nutno p ed išt ním uvést do beznap sít! ového stavu odpojením sí ového p ívodu ze Doporu ené p íslušenství: St íška proti dešti: S-nU verze 1.00A
