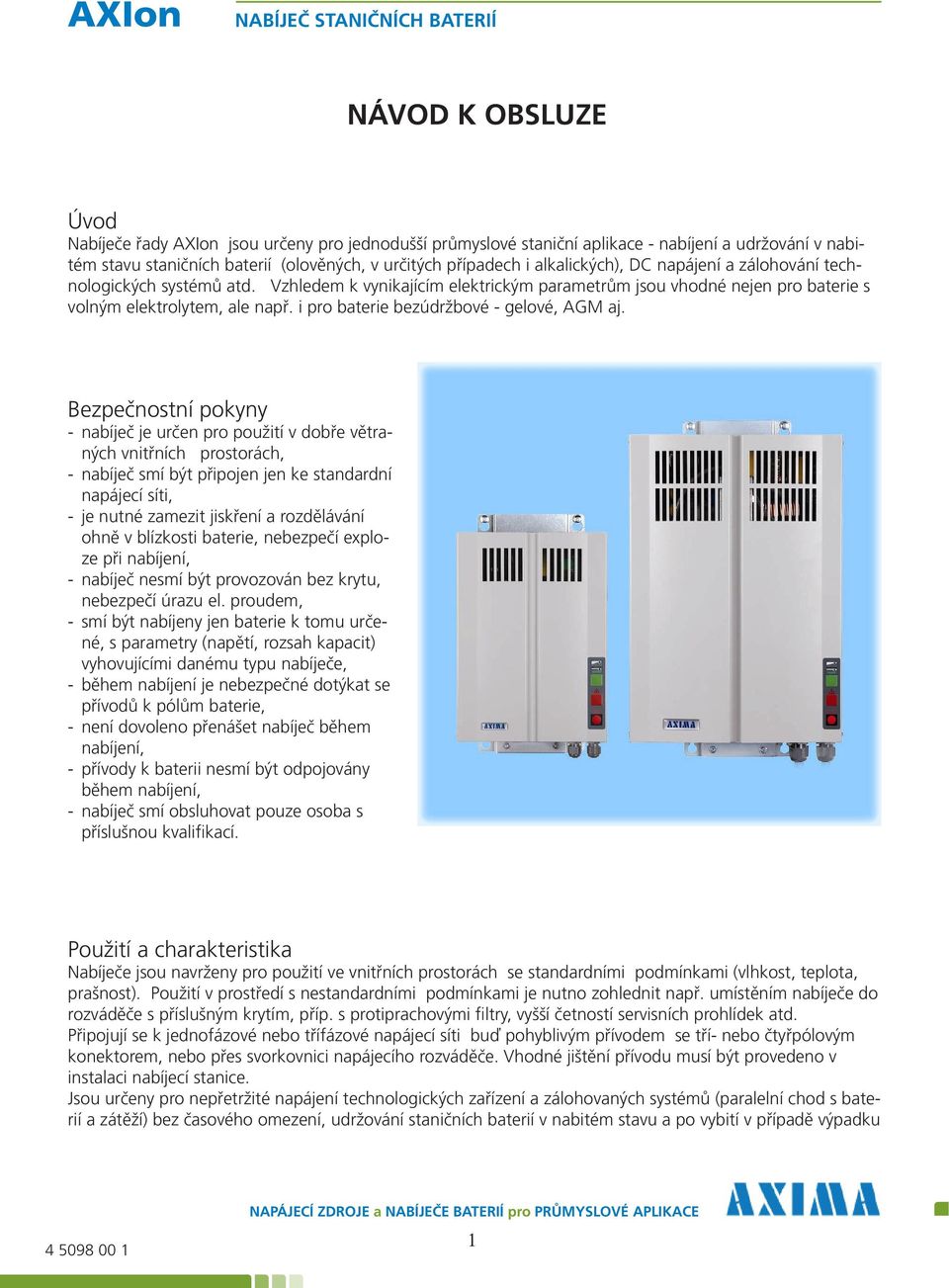

1 NÁVOD K OBSLUZE Úvod Nabíječe řady AXIon jsou určeny pro jednodušší průmyslové staniční aplikace - nabíjení a udržování v nabitém stavu staničních baterií (olověných, v určitých případech i alkalických), DC napájení a zálohování technologických systémů atd. Vzhledem k vynikajícím elektrickým parametrům jsou vhodné nejen pro baterie s volným elektrolytem, ale např. i pro baterie bezúdržbové - gelové, AGM aj. Bezpečnostní pokyny - nabíječ je určen pro použití v dobře větraných vnitřních prostorách, - nabíječ smí být připojen jen ke standardní napájecí síti, - je nutné zamezit jiskření a rozdělávání ohně v blízkosti baterie, nebezpečí exploze při nabíjení, - nabíječ nesmí být provozován bez krytu, nebezpečí úrazu el. proudem, - smí být nabíjeny jen baterie k tomu určené, s parametry (napětí, rozsah kapacit) vyhovujícími danému typu nabíječe, - během nabíjení je nebezpečné dotýkat se přívodů k pólům baterie, - není dovoleno přenášet nabíječ během nabíjení, - přívody k baterii nesmí být odpojovány během nabíjení, - nabíječ smí obsluhovat pouze osoba s příslušnou kvalifikací. Použití a charakteristika Nabíječe jsou navrženy pro použití ve vnitřních prostorách se standardními podmínkami (vlhkost, teplota, prašnost). Použití v prostředí s nestandardními podmínkami je nutno zohlednit např. umístěním nabíječe do rozváděče s příslušným krytím, příp. s protiprachovými filtry, vyšší četností servisních prohlídek atd. Připojují se k jednofázové nebo třífázové napájecí síti buď pohyblivým přívodem se tří- nebo čtyřpólovým konektorem, nebo přes svorkovnici napájecího rozváděče. Vhodné jištění přívodu musí být provedeno v instalaci nabíjecí stanice. Jsou určeny pro nepřetržité napájení technologických zařízení a zálohovaných systémů (paralelní chod s baterií a zátěží) bez časového omezení, udržování staničních baterií v nabitém stavu a po vybití v případě výpadku NAPÁJECÍ ZDROJE a NABÍJEČE BATERIÍ pro PRŮMYSLOVÉ APLIKACE 1

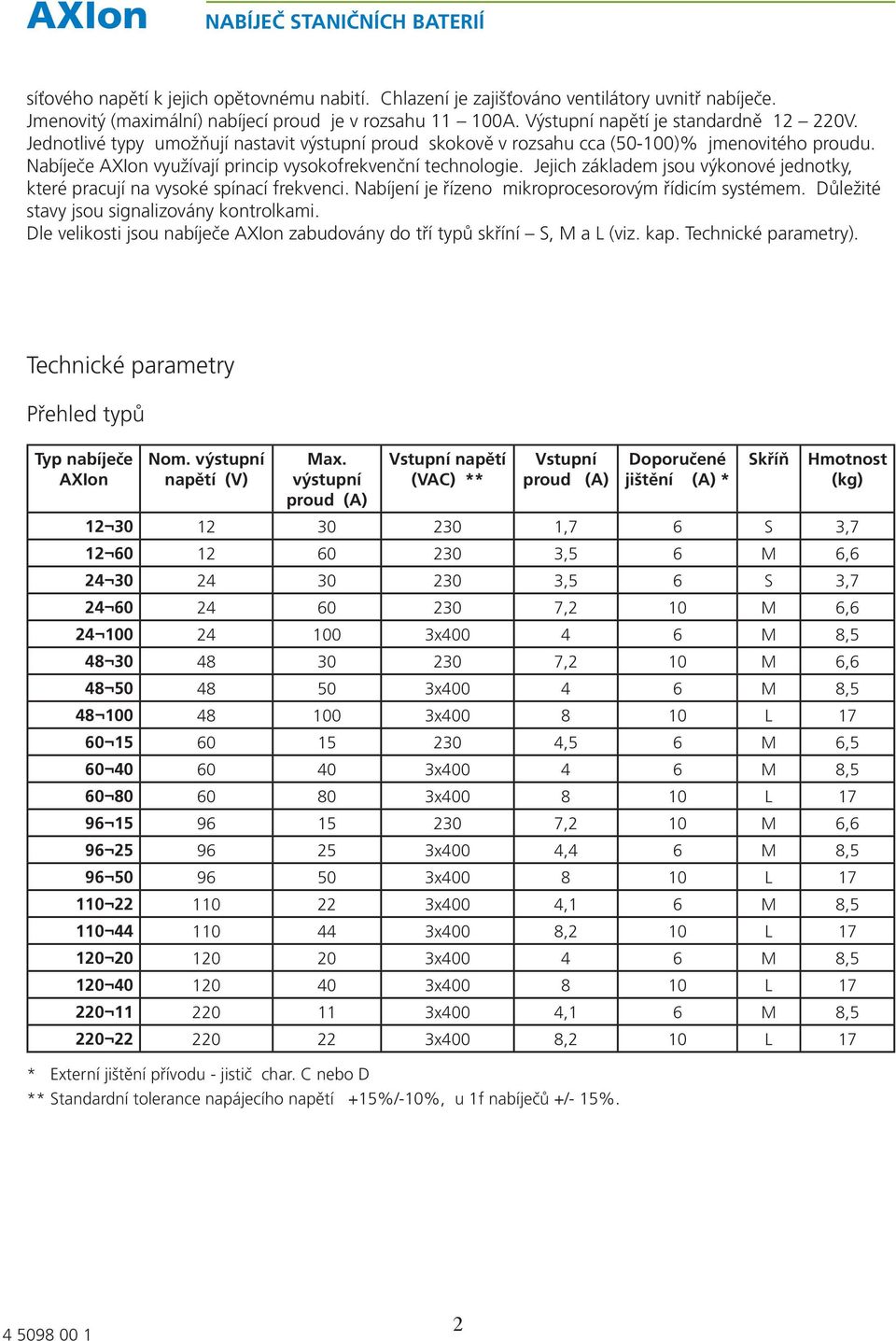

2 síťového napětí k jejich opětovnému nabití. Chlazení je zajišťováno ventilátory uvnitř nabíječe. Jmenovitý (maximální) nabíjecí proud je v rozsahu A. Výstupní napětí je standardně V. Jednotlivé typy umožňují nastavit výstupní proud skokově v rozsahu cca (50-100)% jmenovitého proudu. Nabíječe AXIon využívají princip vysokofrekvenční technologie. Jejich základem jsou výkonové jednotky, které pracují na vysoké spínací frekvenci. Nabíjení je řízeno mikroprocesorovým řídicím systémem. Důležité stavy jsou signalizovány kontrolkami. Dle velikosti jsou nabíječe AXIon zabudovány do tří typů skříní S, M a L (viz. kap. Technické parametry). Technické parametry Přehled typů Typ nabíječe AXIon Nom. výstupní napětí (V) Max. výstupní proud (A) Vstupní napětí (VAC) ** Vstupní proud (A) Doporučené jištění (A) * Skříň Hmotnost (kg) ,7 6 S 3, ,5 6 M 6, ,5 6 S 3, ,2 10 M 6, x M 8, ,2 10 M 6, x M 8, x L ,5 6 M 6, x M 8, x L ,2 10 M 6, x400 4,4 6 M 8, x L x400 4,1 6 M 8, x400 8,2 10 L x M 8, x L x400 4,1 6 M 8, x400 8,2 10 L 17 * Externí jištění přívodu - jistič char. C nebo D ** Standardní tolerance napájecího napětí +15%/-10%, u 1f nabíječů +/- 15%. 2

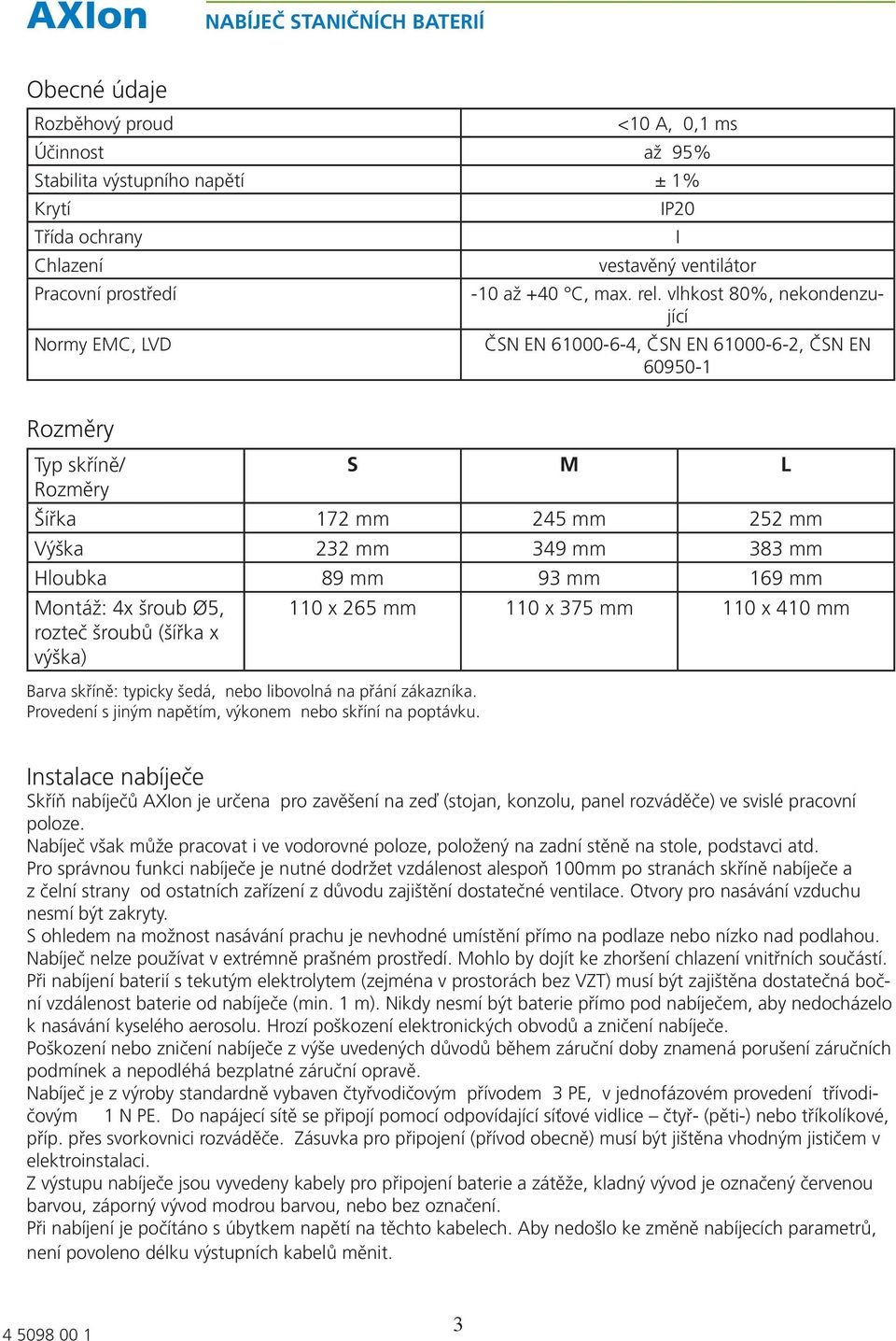

3 Obecné údaje Rozběhový proud <10 A, 0,1 ms Účinnost až 95% Stabilita výstupního napětí ± 1% Krytí Třída ochrany Chlazení Pracovní prostředí Normy EMC, LVD Rozměry Typ skříně/ Rozměry IP20 I vestavěný ventilátor -10 až +40 C, max. rel. vlhkost 80%, nekondenzující ČSN EN , ČSN EN , ČSN EN S M L Šířka 172 mm 245 mm 252 mm Výška 232 mm 349 mm 383 mm Hloubka 89 mm 93 mm 169 mm Montáž: 4x šroub Ø5, rozteč šroubů (šířka x výška) Barva skříně: typicky šedá, nebo libovolná na přání zákazníka. Provedení s jiným napětím, výkonem nebo skříní na poptávku. 110 x 265 mm 110 x 375 mm 110 x 410 mm Instalace nabíječe Skříň nabíječů AXIon je určena pro zavěšení na zeď (stojan, konzolu, panel rozváděče) ve svislé pracovní poloze. Nabíječ však může pracovat i ve vodorovné poloze, položený na zadní stěně na stole, podstavci atd. Pro správnou funkci nabíječe je nutné dodržet vzdálenost alespoň 100mm po stranách skříně nabíječe a z čelní strany od ostatních zařízení z důvodu zajištění dostatečné ventilace. Otvory pro nasávání vzduchu nesmí být zakryty. S ohledem na možnost nasávání prachu je nevhodné umístění přímo na podlaze nebo nízko nad podlahou. Nabíječ nelze používat v extrémně prašném prostředí. Mohlo by dojít ke zhoršení chlazení vnitřních součástí. Při nabíjení baterií s tekutým elektrolytem (zejména v prostorách bez VZT) musí být zajištěna dostatečná boční vzdálenost baterie od nabíječe (min. 1 m). Nikdy nesmí být baterie přímo pod nabíječem, aby nedocházelo k nasávání kyselého aerosolu. Hrozí poškození elektronických obvodů a zničení nabíječe. Poškození nebo zničení nabíječe z výše uvedených důvodů během záruční doby znamená porušení záručních podmínek a nepodléhá bezplatné záruční opravě. Nabíječ je z výroby standardně vybaven čtyřvodičovým přívodem 3 PE, v jednofázovém provedení třívodičovým 1 N PE. Do napájecí sítě se připojí pomocí odpovídající síťové vidlice čtyř- (pěti-) nebo tříkolíkové, příp. přes svorkovnici rozváděče. Zásuvka pro připojení (přívod obecně) musí být jištěna vhodným jističem v elektroinstalaci. Z výstupu nabíječe jsou vyvedeny kabely pro připojení baterie a zátěže, kladný vývod je označený červenou barvou, záporný vývod modrou barvou, nebo bez označení. Při nabíjení je počítáno s úbytkem napětí na těchto kabelech. Aby nedošlo ke změně nabíjecích parametrů, není povoleno délku výstupních kabelů měnit. 3

4 Funkce a ovládání nabíječe U staničních aplikací je nabíječ nedílnou součástí systému nepřetržitě (s výjimkou výpadků sítě) napájí zátěž a udržuje baterie v nabitém stavu. Baterie se neodpojují. Při uvádění do provozu, příp. následných manipulacích (servis, údržba) je třeba dodržet následující pořadí operací: - po komplexním zapojení celého systému připojit nabíječ do napájecí sítě (je signalizováno probliknutím obou kontrolek), - po čekací době 5s začne nabíječ automaticky dodávat proud do systému. Aktuální provozní režim je signalizován zelenou kontrolkou (viz. níže), - v případě potřeby (práce na systému) lze provoz nabíječe ukončit tlačítkem STOP, zelená kontrolka zhasne, - pro opětovné uvedení do provozu je třeba přerušit a znovu spustit napájení nabíječe, - kdykoli po uvedení nabíječe do provozu lze stiskem tlačítka STOP na cca 3s zjistit aktuální nastavení nabíječe (proud, nab. křivka, udržovací napětí), - při poruše nabíjení se rozsvítí červená kontrolka a nabíjení se ukončí, - při delší provozní pauze je vhodné odpojit nabíječ od sítě. Na následujícím obrázku jsou znázorněny ovládací a signalizační prvky nabíječů řady AXIon. Provoz Nabíječ je trvale zapojen v systému paralelně k zátěži a baterii. Z výroby je nastaven dle zadání pro konkrétní aplikaci. U nabíječů AXIon lze nastavit proud skokově v rozsahu cca % Imax, navolit křivku IU nebo IU0U a nastavit 4 úrovně udržovacího napětí dle typu baterie 2,23V/čl. pro baterie s tekutým elektrolytem, 2,25V/čl. pro baterie gelové a 2,27, resp. 2,3V/čl. pro baterie AGM. Po spuštění, resp. připojení napájení a uplynutí čekací doby se na výstupu objeví napětí, jehož velikost je dána stavem baterie, použitou nabíjecí křivkou a velikostí zátěže (proudu). Níže uvedené nabíjecí křivky platí pro olověné baterie. Pro baterie alkalické (NiCd) lze nabíječ použít pouze výjimečně v případech, kdy hodnota výstupního napětí po přepočtu na 1 článek vyhoví požadované hodnotě. Nabíjecí křivka IU0U Jsou zde uvažovány dva módy (fáze) - nabíjecí a udržovací. Po zapnutí nabíječe se bude napětí při konstantním proudu zvyšovat až do maxima nabíjecího napětí 2,4V/čl., pak při konstantním napětí proud klesá. Při poklesu výstupního proudu pod 10% maximální nastavené hodnoty se sníží na napětí udržovací (viz. výše). Pokud proud na uvedenou hodnotu neklesne, dojde k přechodu po naprogramovaném čase. Při přetížení nabíječe dojde k vyrovnání proudem z baterie a napětí systému klesá. V případě poklesu pod nastavenou hodnotu (2,0V/čl.) dojde po odlehčení opět k nabíjení až do napětí 2,4V/čl. 4

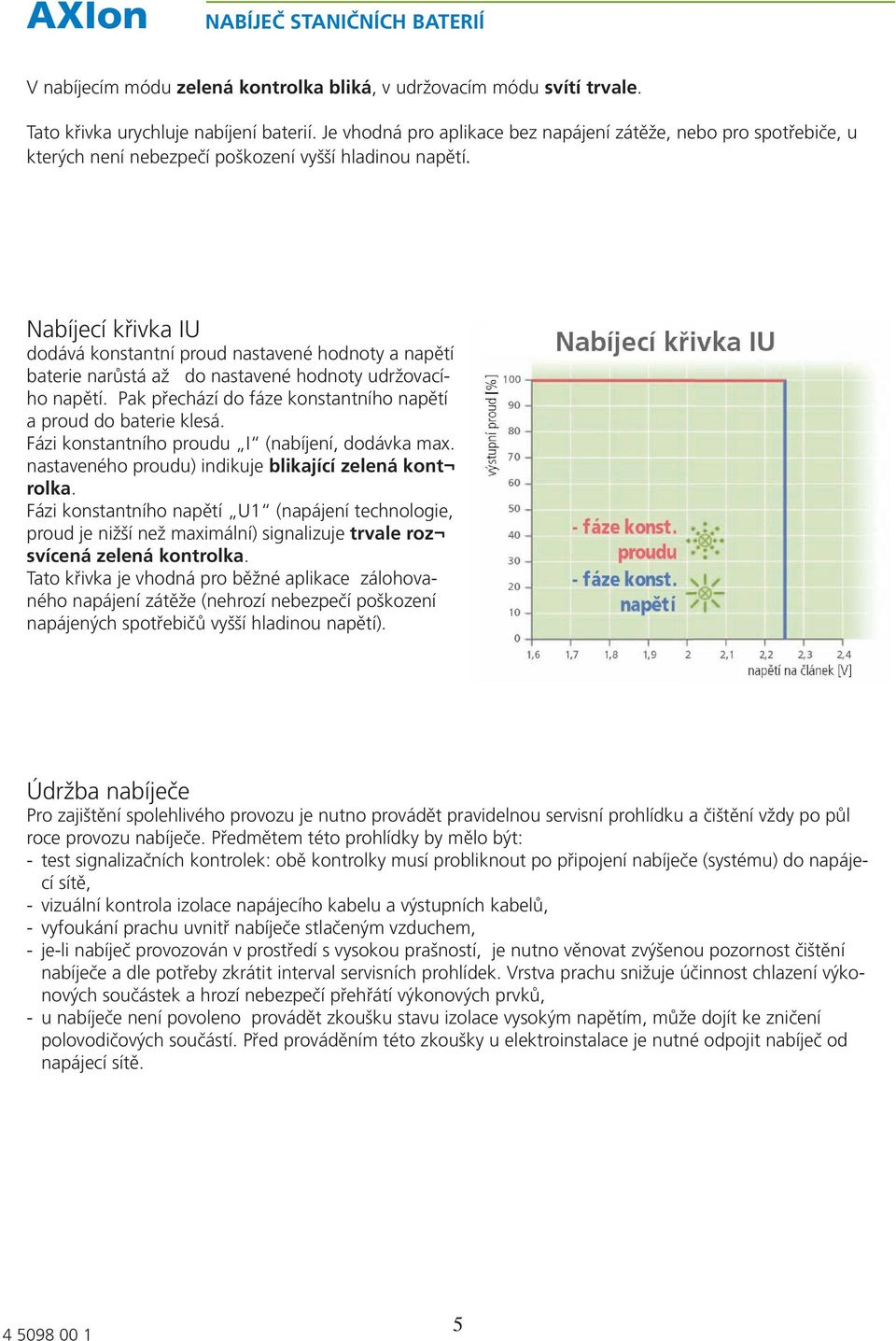

5 V nabíjecím módu zelená kontrolka bliká, v udržovacím módu svítí trvale. Tato křivka urychluje nabíjení baterií. Je vhodná pro aplikace bez napájení zátěže, nebo pro spotřebiče, u kterých není nebezpečí poškození vyšší hladinou napětí. Nabíjecí křivka IU dodává konstantní proud nastavené hodnoty a napětí baterie narůstá až do nastavené hodnoty udržovacího napětí. Pak přechází do fáze konstantního napětí a proud do baterie klesá. Fázi konstantního proudu I (nabíjení, dodávka max. nastaveného proudu) indikuje blikající zelená kontrolka. Fázi konstantního napětí U1 (napájení technologie, proud je nižší než maximální) signalizuje trvale rozsvícená zelená kontrolka. Tato křivka je vhodná pro běžné aplikace zálohovaného napájení zátěže (nehrozí nebezpečí poškození napájených spotřebičů vyšší hladinou napětí). Údržba nabíječe Pro zajištění spolehlivého provozu je nutno provádět pravidelnou servisní prohlídku a čištění vždy po půl roce provozu nabíječe. Předmětem této prohlídky by mělo být: - test signalizačních kontrolek: obě kontrolky musí probliknout po připojení nabíječe (systému) do napájecí sítě, - vizuální kontrola izolace napájecího kabelu a výstupních kabelů, - vyfoukání prachu uvnitř nabíječe stlačeným vzduchem, - je-li nabíječ provozován v prostředí s vysokou prašností, je nutno věnovat zvýšenou pozornost čištění nabíječe a dle potřeby zkrátit interval servisních prohlídek. Vrstva prachu snižuje účinnost chlazení výkonových součástek a hrozí nebezpečí přehřátí výkonových prvků, - u nabíječe není povoleno provádět zkoušku stavu izolace vysokým napětím, může dojít ke zničení polovodičových součástí. Před prováděním této zkoušky u elektroinstalace je nutné odpojit nabíječ od napájecí sítě. 5

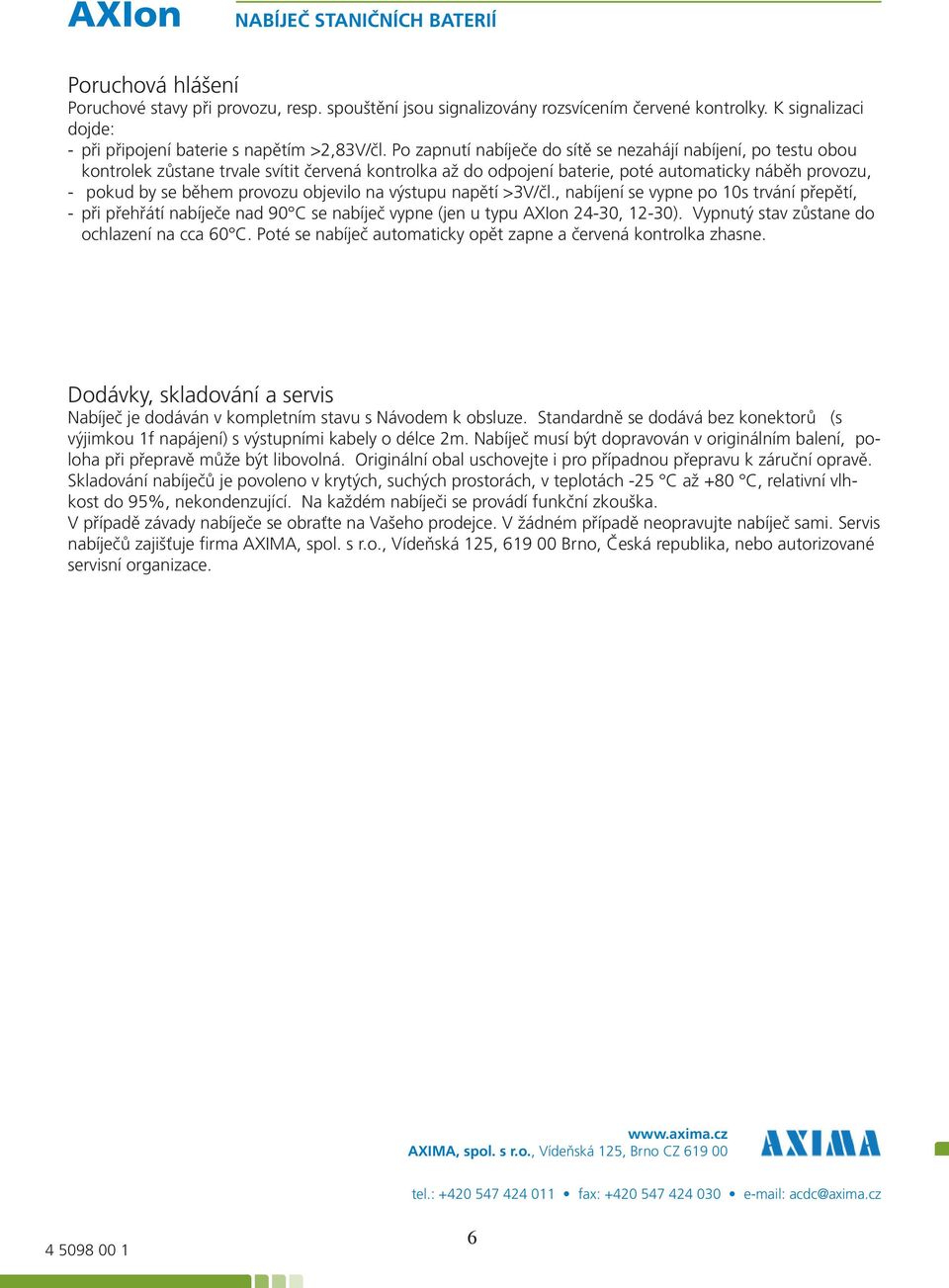

6 Poruchová hlášení Poruchové stavy při provozu, resp. spouštění jsou signalizovány rozsvícením červené kontrolky. K signalizaci dojde: - při připojení baterie s napětím >2,83V/čl. Po zapnutí nabíječe do sítě se nezahájí nabíjení, po testu obou kontrolek zůstane trvale svítit červená kontrolka až do odpojení baterie, poté automaticky náběh provozu, - pokud by se během provozu objevilo na výstupu napětí >3V/čl., nabíjení se vypne po 10s trvání přepětí, - při přehřátí nabíječe nad 90 C se nabíječ vypne (jen u typu AXIon 24-30, 12-30). Vypnutý stav zůstane do ochlazení na cca 60 C. Poté se nabíječ automaticky opět zapne a červená kontrolka zhasne. Dodávky, skladování a servis Nabíječ je dodáván v kompletním stavu s Návodem k obsluze. Standardně se dodává bez konektorů (s výjimkou 1f napájení) s výstupními kabely o délce 2m. Nabíječ musí být dopravován v originálním balení, poloha při přepravě může být libovolná. Originální obal uschovejte i pro případnou přepravu k záruční opravě. Skladování nabíječů je povoleno v krytých, suchých prostorách, v teplotách -25 C až +80 C, relativní vlhkost do 95%, nekondenzující. Na každém nabíječi se provádí funkční zkouška. V případě závady nabíječe se obraťte na Vašeho prodejce. V žádném případě neopravujte nabíječ sami. Servis nabíječů zajišťuje firma AXIMA, spol. s r.o., Vídeňská 125, Brno, Česká republika, nebo autorizované servisní organizace. AXIMA, spol. s r.o., Vídeňská 125, Brno CZ tel.: fax: acdc@axima.cz 6
