Automatický splachovač toalet SLW 01N

Transkript

1 Montážní návod Automatický splachovač toalet SLW 01N Automatické splachovače toalet ZPĚT

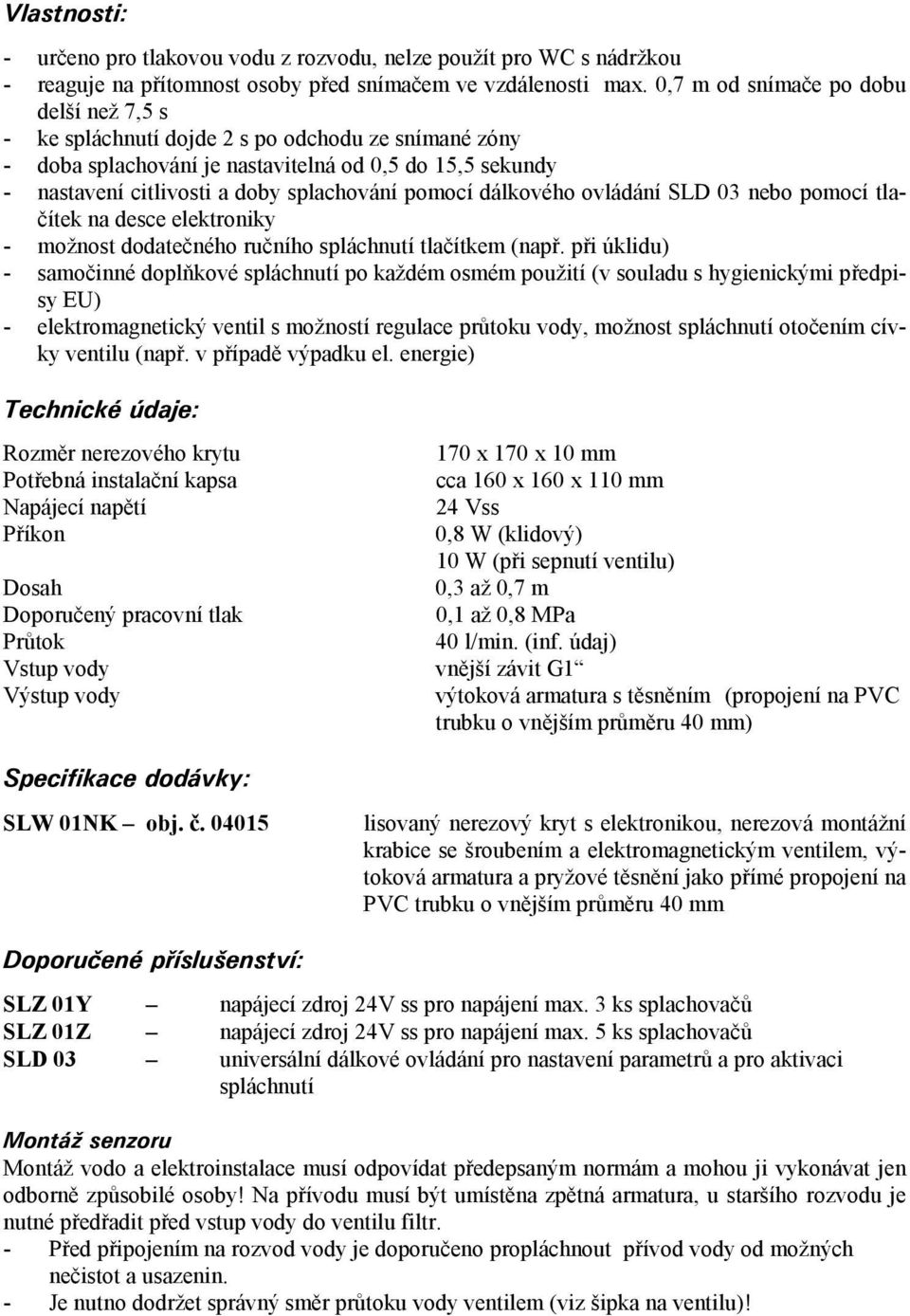

2 Vlastnosti: - určeno pro tlakovou vodu z rozvodu, nelze použít pro WC s nádržkou - reaguje na přítomnost osoby před snímačem ve vzdálenosti max. 0,7 m od snímače po dobu delší než 7,5 s - ke spláchnutí dojde 2 s po odchodu ze snímané zóny - doba splachování je nastavitelná od 0,5 do 15,5 sekundy - nastavení citlivosti a doby splachování pomocí dálkového ovládání SLD 03 nebo pomocí tlačítek na desce elektroniky - možnost dodatečného ručního spláchnutí tlačítkem (např. při úklidu) - samočinné doplňkové spláchnutí po každém osmém použití (v souladu s hygienickými předpisy EU) - elektromagnetický ventil s možností regulace průtoku vody, možnost spláchnutí otočením cívky ventilu (např. v případě výpadku el. energie) Technické údaje: Rozměr nerezového krytu 170 x 170 x 10 mm Potřebná instalační kapsa cca 160 x 160 x 110 mm Napájecí napětí 24 Vss Příkon 0,8 W (klidový) 10 W (při sepnutí ventilu) Dosah 0,3 až 0,7 m Doporučený pracovní tlak 0,1 až 0,8 MPa Průtok 40 l/min. (inf. údaj) Vstup vody vnější závit G1 Výstup vody výtoková armatura s těsněním (propojení na PVC trubku o vnějším průměru 40 mm) Specifikace dodávky: SLW 01NK obj. č lisovaný nerezový kryt s elektronikou, nerezová montážní krabice se šroubením a elektromagnetickým ventilem, výtoková armatura a pryžové těsnění jako přímé propojení na PVC trubku o vnějším průměru 40 mm Doporučené příslušenství: SLZ 01Y napájecí zdroj 24V ss pro napájení max. 3 ks splachovačů SLZ 01Z napájecí zdroj 24V ss pro napájení max. 5 ks splachovačů SLD 03 universální dálkové ovládání pro nastavení parametrů a pro aktivaci spláchnutí Montáž senzoru Montáž vodo a elektroinstalace musí odpovídat předepsaným normám a mohou ji vykonávat jen odborně způsobilé osoby! Na přívodu musí být umístěna zpětná armatura, u staršího rozvodu je nutné předřadit před vstup vody do ventilu filtr. - Před připojením na rozvod vody je doporučeno propláchnout přívod vody od možných nečistot a usazenin. - Je nutno dodržet správný směr průtoku vody ventilem (viz šipka na ventilu)!

3 Schéma elektrického zapojení: Kryt s elektronikou 230V/50Hz TIME SENS Napájecí zdroj SLZ 01Z SLZ 01Y Šrouby pro upevnění rámečku 24V ss max. 3 ks pro SLZ 01Y max. 5 ks pro SLZ 01Z k ventilu (nezáleží na polaritě) k napájení (nezáleží na polaritě) 24V ss Schéma instalace: 25 mm přívodní vodovodní potrubí 2- nerezový kryt s elektronikou 3 - montážní krabice s ventilem 4 - snímaná oblast 5 - výstupní potrubí 6 - záchodová mísa 7 - přívod napájení elektroniky

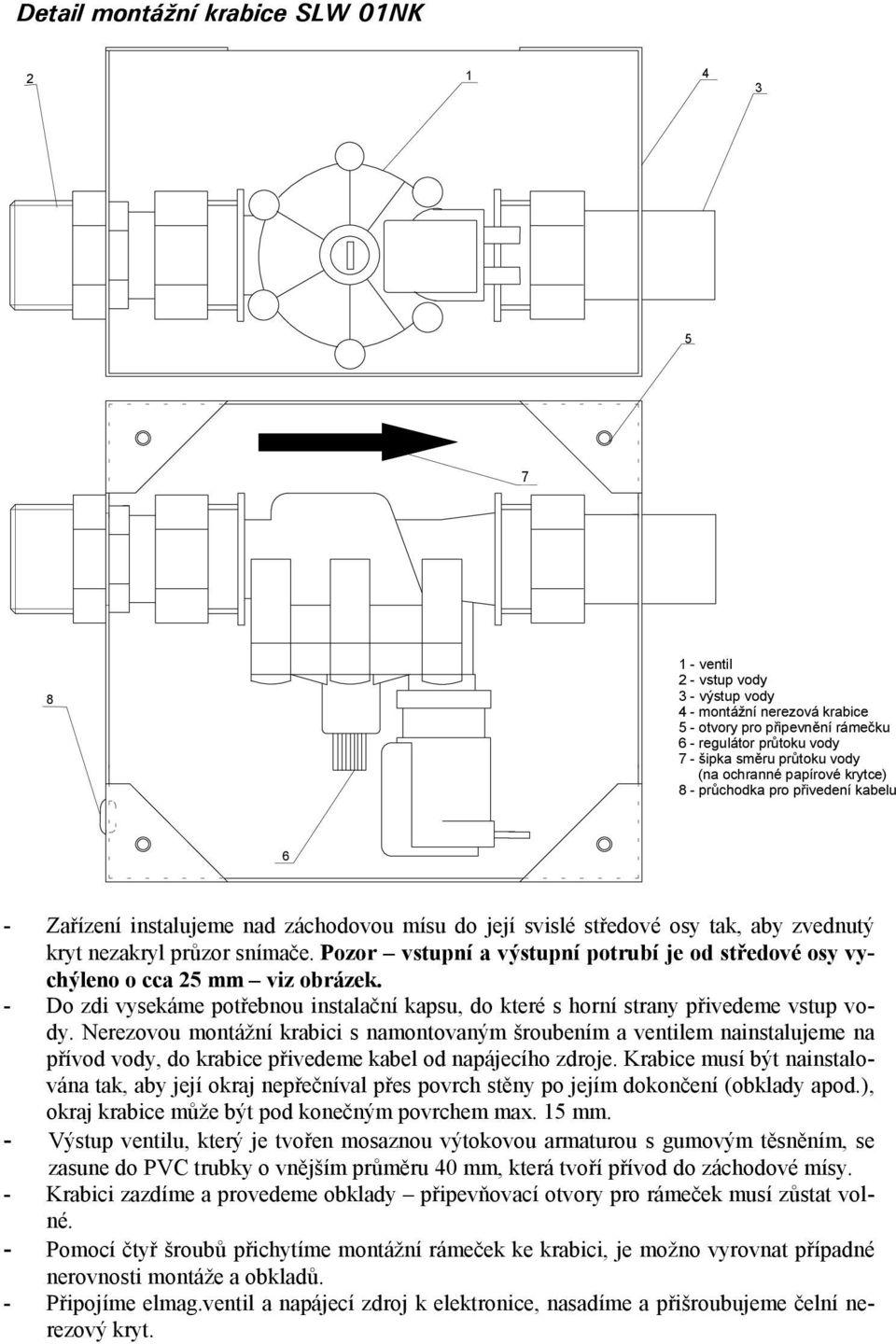

4 Detail montážní krabice SLW 01NK ventil 2 - vstup vody 3 - výstup vody 4 - montážní nerezová krabice 5 - otvory pro připevnění rámečku 6 - regulátor průtoku vody 7 - šipka směru průtoku vody (na ochranné papírové krytce) 8 - průchodka pro přivedení kabelu 6 - Zařízení instalujeme nad záchodovou mísu do její svislé středové osy tak, aby zvednutý kryt nezakryl průzor snímače. Pozor vstupní a výstupní potrubí je od středové osy vychýleno o cca 25 mm viz obrázek. - Do zdi vysekáme potřebnou instalační kapsu, do které s horní strany přivedeme vstup vody. Nerezovou montážní krabici s namontovaným šroubením a ventilem nainstalujeme na přívod vody, do krabice přivedeme kabel od napájecího zdroje. Krabice musí být nainstalována tak, aby její okraj nepřečníval přes povrch stěny po jejím dokončení (obklady apod.), okraj krabice může být pod konečným povrchem max. 15 mm. - Výstup ventilu, který je tvořen mosaznou výtokovou armaturou s gumovým těsněním, se zasune do PVC trubky o vnějším průměru 40 mm, která tvoří přívod do záchodové mísy. - Krabici zazdíme a provedeme obklady připevňovací otvory pro rámeček musí zůstat volné. - Pomocí čtyř šroubů přichytíme montážní rámeček ke krabici, je možno vyrovnat případné nerovnosti montáže a obkladů. - Připojíme elmag.ventil a napájecí zdroj k elektronice, nasadíme a přišroubujeme čelní nerezový kryt.

5 Upozornění: Při připojení napájecího zdroje k elektronice není nutné dodržovat polaritu zdroje. - Zapneme napájecí napětí, vyzkoušíme funkci senzoru - Po ověření funkce splachovače je doporučeno kryt s elektronikou po obvodu důkladně zatěsnit sanitárním silikonovým tmelem tak, aby nemohlo dojít ke vniknutí vody, příp. vysrážení vzdušné vlhkosti do vnitřního prostoru. Nastavení senzoru: Senzor je z výroby standardně nastaven na následující hodnoty: - dosah snímače: cca 0,5m - doba splachování: cca 3 sek Toto základní nastavení by mělo pro běžné aplikace vyhovovat. Přesto je někdy nutné pro správnou funkci zařízení provést nové nastavení parametrů dle konkrétních podmínek instalace. a) tlačítky na desce elektroniky b) dálkovým ovládačem Kryt s elektronikou TIME SENS max 200 mm Šrouby pro upevnění rámečku indikační LED dioda k ventilu k napájení CITLIVOST ČAS SPLÁCHNUTÍ Během stisknutí tlačítka se mění hodnota příslušného parametru vzestupně po jednotlivých stupních. Změna nastavení je indikována blikáním indikační LED diody. Po dosažení maximální hodnoty pokračuje nastavování od minimální hodnoty opět vzestupně tak dlouho, dokud není uvolněno příslušné tlačítko. Regulace spínací vzdálenosti (SENS CITLIVOST) - 31 stupňů (1.stupeň = cca 0,3m, 31.stupeň = cca 0,7m) Regulace doby splachování (TIME ČAS) - 31 stupňů (1.stupeň = 0,5 sek., 31.stupeň = 15,5 sek.) Indikace LED diody při nastavování: - stupeň 1 až 12 = jednoduché bliknutí - stupeň 13 až 22 = dvojnásobné bliknutí - stupeň 23 až 30 = trojnásobné bliknutí - stupeň 31 (max.) = desetinásobné bliknutí Údržba: Vzhledem k možnosti zanesení ventilu nečistotami z vody je doporučeno provést 1x ročně kontrolu sítka elektromagnetického ventilu, dotažení šroubových spojů a dosedacích ploch konektorů.
