1 ELEKTROTECHNICKÁ SCHÉMATA A ZAŘÍZENÍ, DESKY S PLOŠNÝMI SPOJI Označování komponent ve schématu Zkratky jmenovitých hodnot rezistorů a kondenzátorů Zobrazování komponentů ve schématu Elektrotechnická schémata Desky s plošnými spoji

2 OZNAČOVÁNÍ KOMPONENT VE SCHÉMATU A B C D E F G H K L M N P Funkční bloky, sestavy, podsestavy (zesilovače, e, modulátory, lasery, masery, elektrické sestavy na desce s plošnými spoji) Převodníky neelektrických veličin in na elektrické a naopak (mikrofony, reproduktory, sníma mače e polohy, piezoelektrické měniče, selsyny, termočlánky, fotobuňky atd.) Kapacitory Digitáln lní prvky a zařízen zení,, zpožď žďovací zařízen zení,, paměť ěťové prvky (logické, číslicové, binárn rní obvody, zpožď žďovací linky) Různé komponenty, součástky stky a funkční jednotky (topidla, svítidla, chladicí zařízen zení) Jisticí a ochranná zařízen zení (pojistky, jističe, bleskojistky) Zdroje energie a signálu, napájec jecí zdroje (generátory, baterie, oscilátory) Signalizační zařízen zení (zvonky, houkačky, ky, světeln telné indikátory) Elektricky ovládan dané spína nače e (relé,, stykače) Indukčnosti nosti,, reaktory a tlumivky (indukční cívky, závěrnz rné tlumivky) Motory, servomotory Analogové prvky a jednotky (analogové obvody, operační zesilovače) e) Měřicí přístroje, zkušebn ební zařízen zení (hodiny, integrační přístroje)

3 OZNAČOVÁNÍ KOMPONENT VE SCHÉMATU Q R S T U V W X Y Z Spína nače e v energetických silových obvodech (vypína nače, odpojovače) Rezistory (potenciometry, reostaty, termistory) Spína nače e ve sdělovac lovacích ch a pomocných obvodech (vodiče, tlačítka, tka, řadiče, mezní a koncové vypína nače) Transformátory (napěť ěťové a proudové) Převodníky elektrických veličin in na jiné elektrické veličiny iny (optrony( optrony,, modulační prvky, modulátory, demodulátory tory,, kodéry, konvertory, měnim niče e kmitočtu) tu) Elektrovakuové a polovodičov ové součástky stky (elektronky, obrazovky, výbojky, tranzistory, diody, tyristory) Vedení,, vlnovody, antény ny (vodiče, kabely, přípojnice, p pojnice, vlnovody, dipóly, směrov rové a parabolické antény) ny) Spojovací elektromechanické součástky stky (svorkovnice, svorky, konektory, zásuvky, z vidlice, kabelové koncovky a spojky, ovíjec jecí špičky, pájecp jecí špičky a očka) o Elektricky ovládan daná mechanická zařízen zení (elektromagnety, brzdy, spojky, elektromagnetické ventily pro hydrauliku a pneumatiku) Zakončovac ovací články, filtry, omezovače, e, vyrovnáva vače e (kompandory( kompandory, útlumové články, korektory, elektrické výhybky)

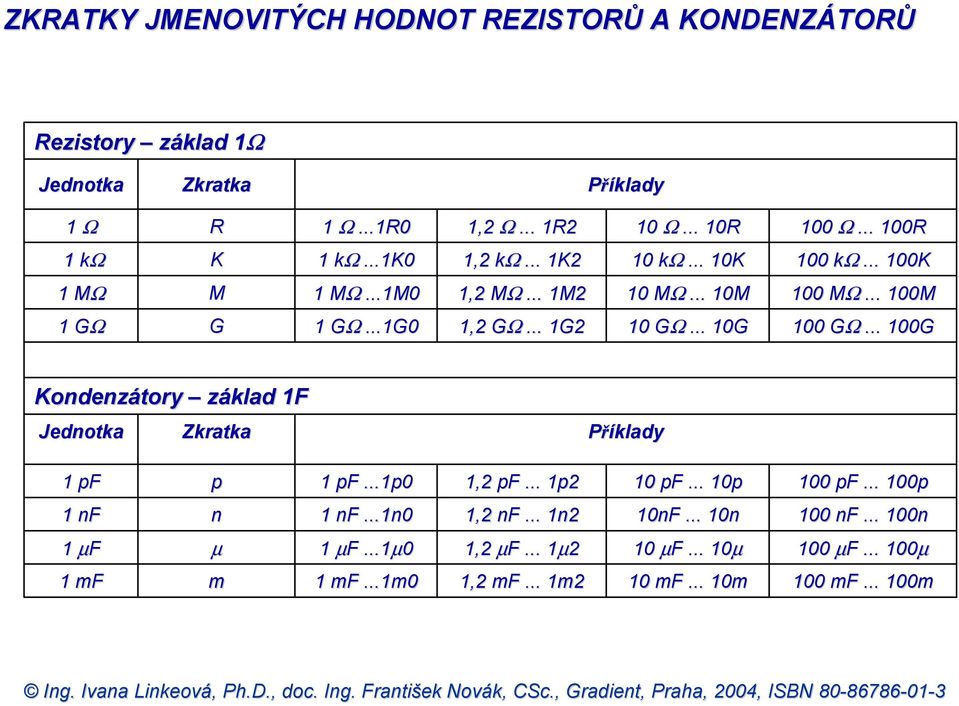

4 ZKRATKY JMENOVITÝCH HODNOT REZISTORŮ A KONDENZÁTORŮ Rezistory základ 1 1Ω Jednotka Zkratka Příklady 1 Ω R 1 Ω...1R0 1,2 Ω... 1R2 10 Ω... 10R 100 Ω R 1 k kω K 1 k kω...1k0 1,2 k kω... 1K2 10 k kω... 10K 100 k kω K 1 M MΩ M 1 M MΩ...1M0 1,2 M MΩ... 1M2 10 M MΩ... 10M 100 M MΩ M 1 G GΩ G 1 G GΩ...1G0 1,2 G GΩ... 1G2 10 G GΩ... 10G 100 G GΩ G Kondenzátory základ 1F Jednotka Zkratka Příklady 1 pf p 1 pf...1p0 1,2 pf... 1p2 10 pf... 10p 100 pf p 1 nf n 1 nf...1n0 1,2 nf... 1n2 10nF... 10n 100 nf n 1 µf µ 1 µf F...1µ0 1,2 µf F... 1µ21 10 µf F... 10µ 100 µf F µ 1 mf m 1 mf...1m0 1,2 mf... 1m2 10 mf... 10m 100 mf m

5 ZOBRAZOVÁNÍ KOMPONENTŮ VE SCHÉMATU Nerozložené Skupinové Polorozložené Rozložené

6 ZOBRAZOVÁNÍ KOMPONENTŮ VE SCHÉMATU Opakované

7 ZOBRAZOVÁNÍ KOMPONENTŮ VE SCHÉMATU Vícepólové Jednopólové

8 ELEKTROTECHNICKÁ SCHÉMATA Přehledové schéma Televizní vysílač

9 ELEKTROTECHNICKÁ SCHÉMATA Blokové Televizní vysílač sloučení signálu obrazu a zvuku

10 ELEKTROTECHNICKÁ SCHÉMATA Obvodové schéma Zdroj akustického signálu

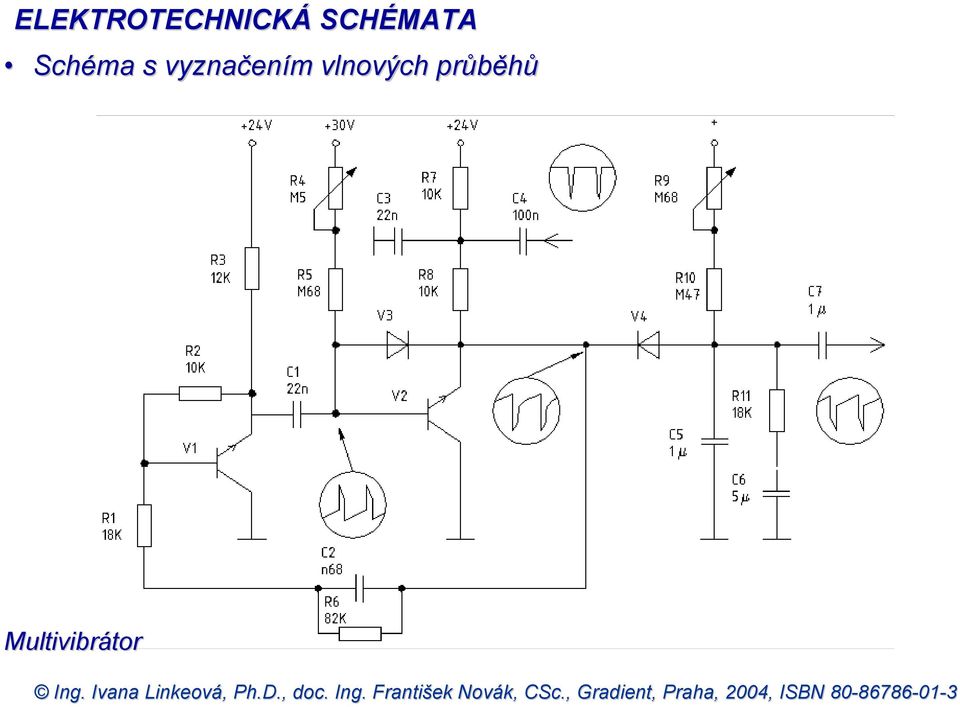

11 ELEKTROTECHNICKÁ SCHÉMATA Schéma s vyznačením vlnových průběhů Multivibrátor

12 ELEKTROTECHNICKÁ SCHÉMATA Logické schéma Převod 7 segmentů na BCD kód

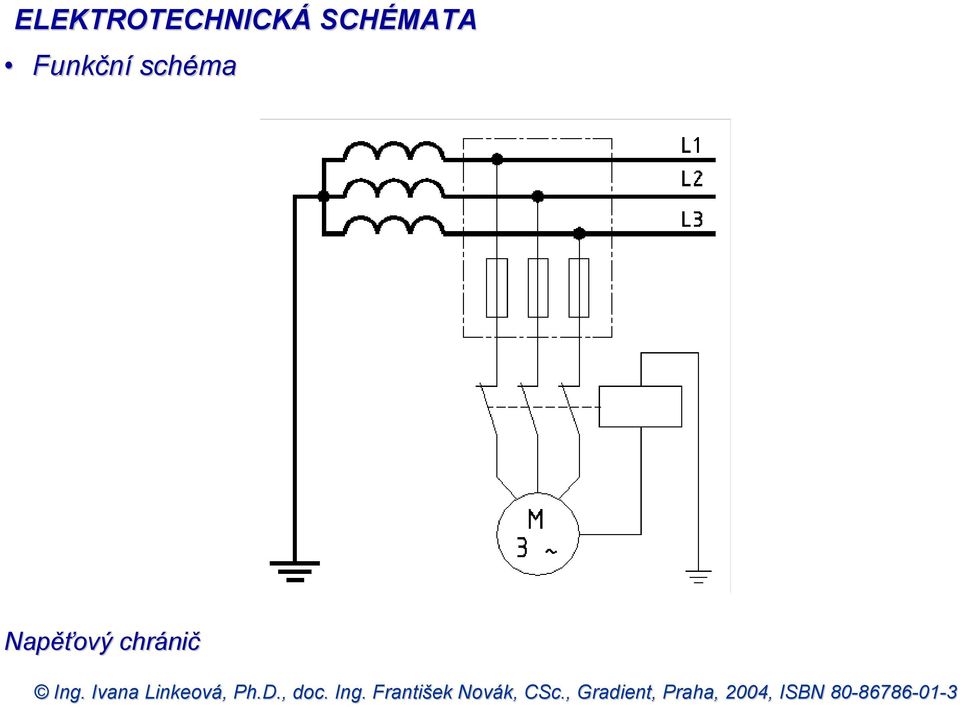

13 ELEKTROTECHNICKÁ SCHÉMATA Funkční schéma Napěťový chránič

14 ELEKTROTECHNICKÁ SCHÉMATA Ekvivalentní obvodové schéma Náhradní model tranzistoru

15 ELEKTROTECHNICKÁ SCHÉMATA Mapa sítě Přípojka 0,4 kw

16 DESKY S PLOŠNÝMI SPOJI - ZESILOVAČ

17 DESKY S PLOŠNÝMI SPOJI - ZESILOVAČ Úchytka hlavního přívodu napájení na desku s plošným spojem detail

18 DESKY S PLOŠNÝMI SPOJI Parametry vodivého obrazce Parametr I. II. III. IV. V. VI. Zobrazení Vzdálenost středů pájecích bodů 5 3,54 2,5 2,5 2,5 2,5 Počet vodičů procházejících mezi pájecími body Minimální průměr vrtaného otvoru pájecího bodu d Minimální průměr pájecí plošky d + Minimální šířka plošných vodičů Minimální šířka izolačních mezer ,8 0,8 0,8 0,7 0,7 0,7 1,9 1,45 1,05 0,7 0,5 0,5 0,50 0,40 0,35 0,30 0,20 0,15 0,9 0,7 0,45 0,35 0,25 0,2

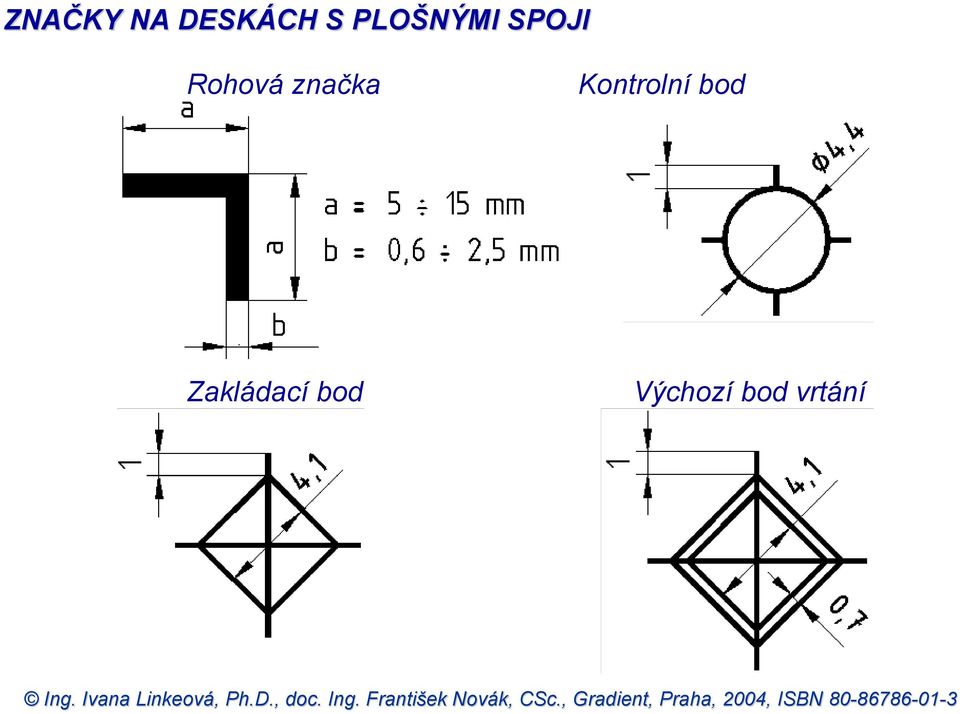

19 ZNAČKY NA DESKÁCH S PLOŠNÝMI SPOJI Rohová značka Kontrolní bod Zakládací bod Výchozí bod vrtání

20 DOKUMENTACE K PLOŠNÉMU SPOJI Výkres výsledné desky Detail

21 DOKUMENTACE K PLOŠNÉMU SPOJI Výkres kruhových otvorů Výkres nestandardních otvorů Ø 3.2mm 2 OTVORY Ø 4.1mm 3 OTVORY Ø 0.8mm 39 OTVORŮ Ø 1.0mm 3 OTVORY

22 DOKUMENTACE K PLOŠNÉMU SPOJI Výkres vodivého obrazce Výkres potisku

23 DOKUMENTACE K PLOŠNÉMU SPOJI Výkres nepájivé masky Výkres osazené desky

24 DOKUMENTACE K PLOŠNÉMU SPOJI Seznam položek
