Určen pro přímé měření izolačního odporu v síťových kabelech, transformátorech, elektromotorech aj.

Transkript

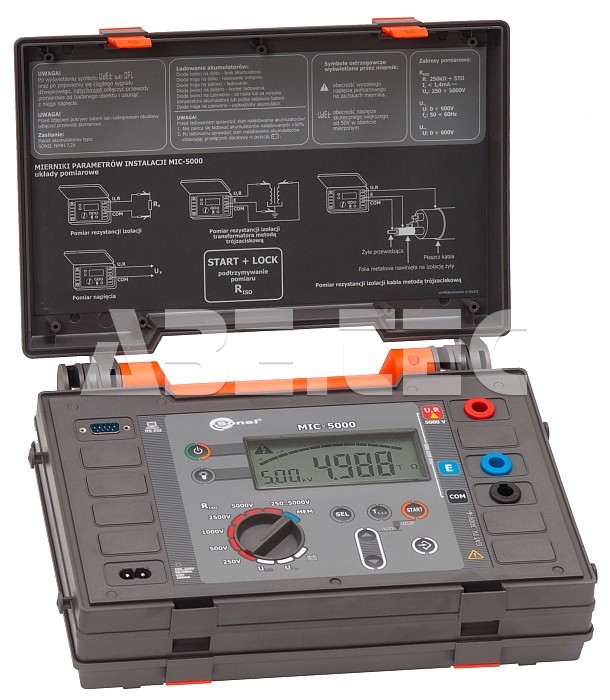

1 dodavatel vybavení provozoven firem Měřič izolačního odporu MIC-5000 Obj. číslo: Výrobce: SONEL S. A. Popis Digitální měřič izolačního odporu. Určen pro přímé měření izolačního odporu v síťových kabelech, transformátorech, elektromotorech aj. Měření při napětí V, rozsah měření 250 kω... 5TΩ. Základní funkce: Měření při napětí: V. Rozsah měření: 250 kω... 5TΩ. Nastavení 3 časů měření: s. Měření odporu pomocí metody tří vývodů. Měření 2 koeficientů absorpce. Měření svodového proudu pomocí měření izolačního odporu. Automatické vybití měřeného objektu po skončení měření. Vestavěná nabíječka baterií. Napájení: dobíjecí baterie. Měření napětí: V. Paměť: 990 záznamů. Přenos dat: přes RS-232. Rozměry: 295 x 222 x 95 mm. Hmotnost: 2,2 kg. Měření izolačního odporu: Lze vybrat rozsah napětí V s krokem 50 V nebo předdefinované napětí 250, 500, 1000, 2500 a 5000 V. Průběžná indikace naměřeného izolačního odporu nebo svodového proudu. Automatické vybití kapacity měřeného objektu po ukončení měření. Přímé měření jednoho nebo dvou absorpčních koeficientů.

2 Akustická signalizace 5-ti sekundových intervalů pro usnadnění pořizování časové charakteristiky. Uplynulý T1, T2, T3 čas z rozsahu s pro měření koeficientů absorpce. Údaje o aktuálním měřeném napětí během měření. Ochrana před měřením živých objektů. Další funkce měřiče: Měření stejnosměrného a střídavého napětí v rozsahu V. Paměť 990 výsledků měření a schopnost přenosu dat do PC. Automatická volba měřených rozsahů. Automatické vypnutí při nepoužívání přístroje. Napájení pomocí dobíjecího akumulátoru. Vestavěný obvod pro automatické dobíjení vnitřní baterie poskytující optimální provoz a delší životnost. Signalizace nabití baterie. Elektrická bezpečnost: Typ izolace: dvojitá, v souladu s EN a IEC Bezpečností kategorie: CAT IV / 300 V (CAT III / 600 V) v souladu s EN Stupeň krytí v souladu s EN 60529: IP 54. Provozní podmínky: Provozní teplota: C. Přesnost nastavení napětí (RISO [Ω] 1000*Un [V]): % nastavené hodnoty. Tepelná stabilita napětí lepší než: 0,2% / C. Konvertor výstupního proudu: minimálně 1,0 ma při každém jmenovitém napětí. Odečet frekvence: cca. 1 měření / s. Další technická specifikace: Napájení měřiče: NiMH dobíjecí baterie. Displej: segmentový LCD. Minimální doba měření 5 kv / 1 ma v souladu s EN ( 5 s / 25 s): 5 h nebo 600 měření. Automatické vypnutí: funkce měření RISOIL - nejdelší naprogramovaný čas T3, T2, T s, ostatní měřené funkce s. Měření izolačního odporu

3 Rozsah měření v souladu s IEC : RISOmin... 5,0 TΩ; RISOmin = UISOmin / 1 ma. Rozsah displeje Rozlišení Přesnost 0, ,9 kω 0,1 kω ± (3% n. h číslic) 1, ,999 MΩ 0,001 MΩ 10, ,99 MΩ 0,01 MΩ 100, ,9 MΩ 0,1 MΩ 1, ,999 GΩ 0,001 GΩ 10, ,99 GΩ 0,01 GΩ 100, ,9 GΩ 0,01 GΩ 1, ,000 TΩ 0,001 TΩ Tepelná stabilita napětí lepší než: 0,2% / C Minimální hodnota měřeného izolačního odporu bez omezení měřeného proudu omezovačem proudu

4 Napětí Měřený odpor 250 V 250 kω 500 V 500 kω 1000 V kω 2500 V kω 5000 V kω n. h. = "naměřená hodnota" Přístroj splňuje požadavky stanovené standardy: EN (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení). EN (Bezpečnostní požadavky na elektrické měřicí a zkušební sestavy sond držených nebo ovládaných rukou). EN (Požadavky na elektromagnetickou kompatibilitu). EN (Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do V a se stejnosměrným napětím do V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany). HD (harmonizační dokument pro provedení měření - kontrolu). HD (dokument pro provedení měření - ochrana před úrazem elektrickým proudem). EN (dokument pro provedení měření - venkovní inspekční testy). Standardní příslušenství měřiče MIC-5000: Příslušenství Kód

5 Sada NiMH baterií 7,2 3Ah WAAKU05 Testovací kabel s banánkem, 1,8 m, 5kV, červený WAPRZ1X8REBB Testovací kabel stíněný s banánkem, 1,8 m, 5kV, černý WAPRZ1X8BLBB Testovací kabel s banánkem, 1,8 m, 5kV, modrý WAPRZ1X8BUBB Krokodýlová svorka K04, 5kV, černá WAKROBL20K04 Krokodýlová svorka K05, 5kV, modrá WAKROBU20K05 Krokodýlová svorka K05, 5kV, červená WAKRORE20K05 Pin sonda 5kV s banánkovým konektorem, černá WASONBLOGB2 Pin sonda s banánkovým konektorem, modrá WASONREOGB2 Kufřík L1 WAFUTL1 Závěsné popruhy WAPOZSZE1 Kabel pro nabíjení baterie WAPRZLAD230

6 RS-232 sériový kabel pro přenos WAPRZRS232 Sonel Readerprogram, kalibrační certifikát Technická data Název parametru Měření napětí Rozsah měření Základní funkce Šířka Hloubka Výška Hmotnost Hodnota V 250 kω... 5 TΩ měření odporu metodou tří vývodů, měření 2 koeficientů absorpce, měření svodového proudu, automatické vybití měřeného objektu, vestavěná nabíječka baterií 295 mm 222 mm 95 mm 2.2 kg Fotogalerie
