1 Konstrukce elektronických zařízení prof.ing. Petr Chlebiš, CSc.

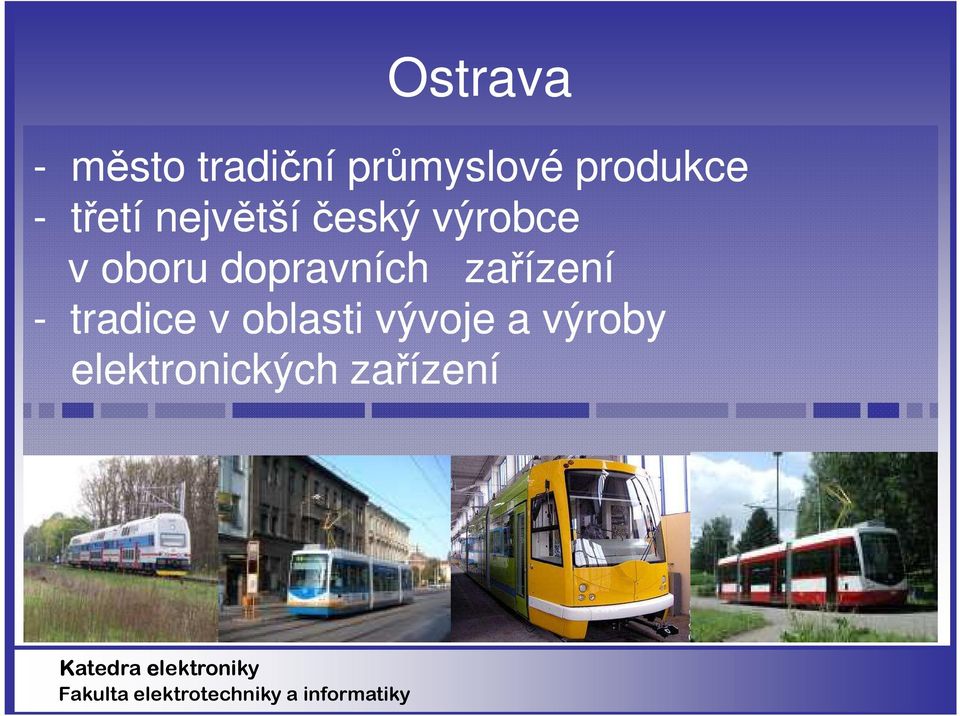

2 Ostrava - město tradiční průmyslové produkce - třetí největší český výrobce v oboru dopravních zařízení - tradice v oblasti vývoje a výroby elektronických zařízení

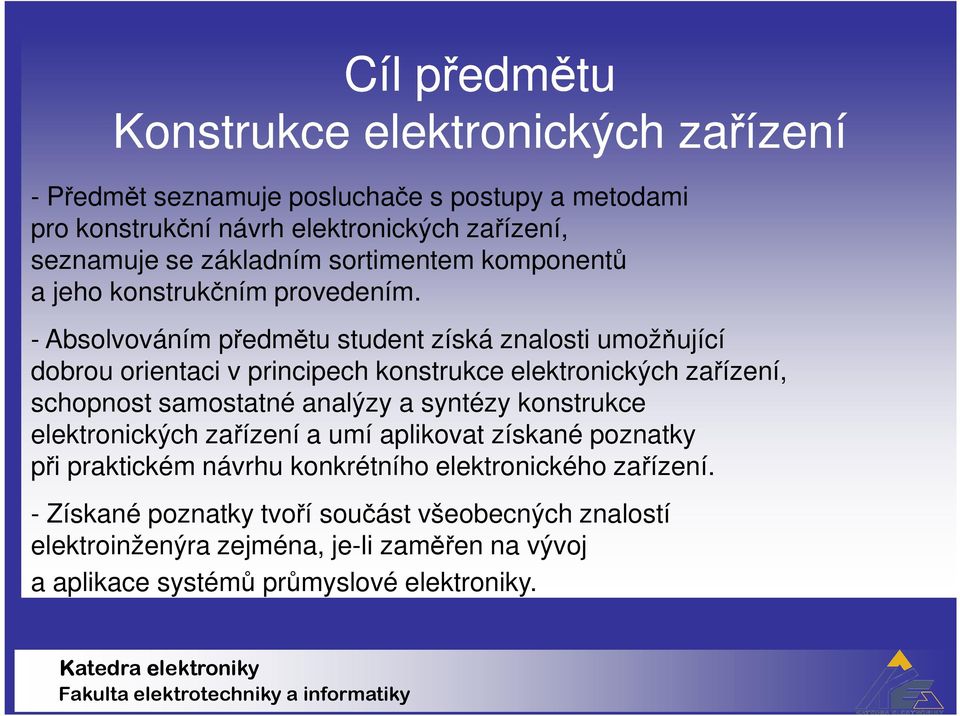

3 Cíl předmětu Konstrukce elektronických zařízení - Předmět seznamuje posluchače s postupy a metodami pro konstrukční návrh elektronických zařízení, seznamuje se základním sortimentem komponentů a jeho konstrukčním provedením. - Absolvováním předmětu student získá znalosti umožňující dobrou orientaci v principech konstrukce elektronických zařízení, schopnost samostatné analýzy a syntézy konstrukce elektronických zařízení a umí aplikovat získané poznatky při praktickém návrhu konkrétního elektronického zařízení. - Získané poznatky tvoří součást všeobecných znalostí elektroinženýra zejména, je-li zaměřen na vývoj a aplikace systémů průmyslové elektroniky.

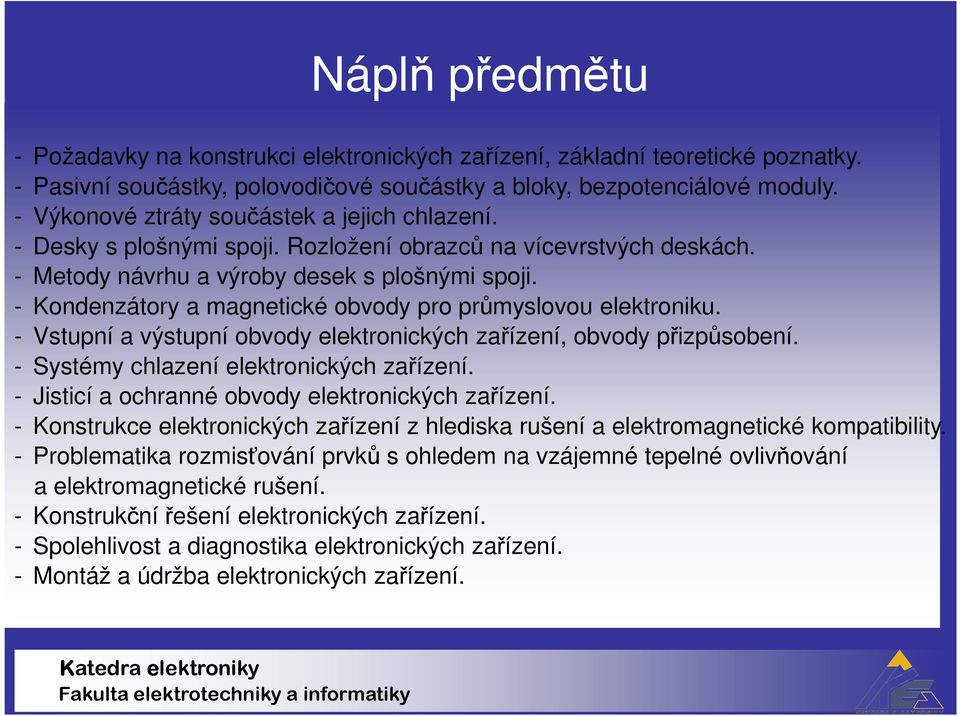

4 Náplň předmětu - Požadavky na konstrukci elektronických zařízení, základní teoretické poznatky. - Pasivní součástky, polovodičové součástky a bloky, bezpotenciálové moduly. - Výkonové ztráty součástek a jejich chlazení. - Desky s plošnými spoji. Rozložení obrazců na vícevrstvých deskách. - Metody návrhu a výroby desek s plošnými spoji. - Kondenzátory a magnetické obvody pro průmyslovou elektroniku. - Vstupní a výstupní obvody elektronických zařízení, obvody přizpůsobení. - Systémy chlazení elektronických zařízení. - Jisticí a ochranné obvody elektronických zařízení. - Konstrukce elektronických zařízení z hlediska rušení a elektromagnetické kompatibility. - Problematika rozmisťování prvků s ohledem na vzájemné tepelné ovlivňování a elektromagnetické rušení. - Konstrukční řešení elektronických zařízení. - Spolehlivost a diagnostika elektronických zařízení. - Montáž a údržba elektronických zařízení.

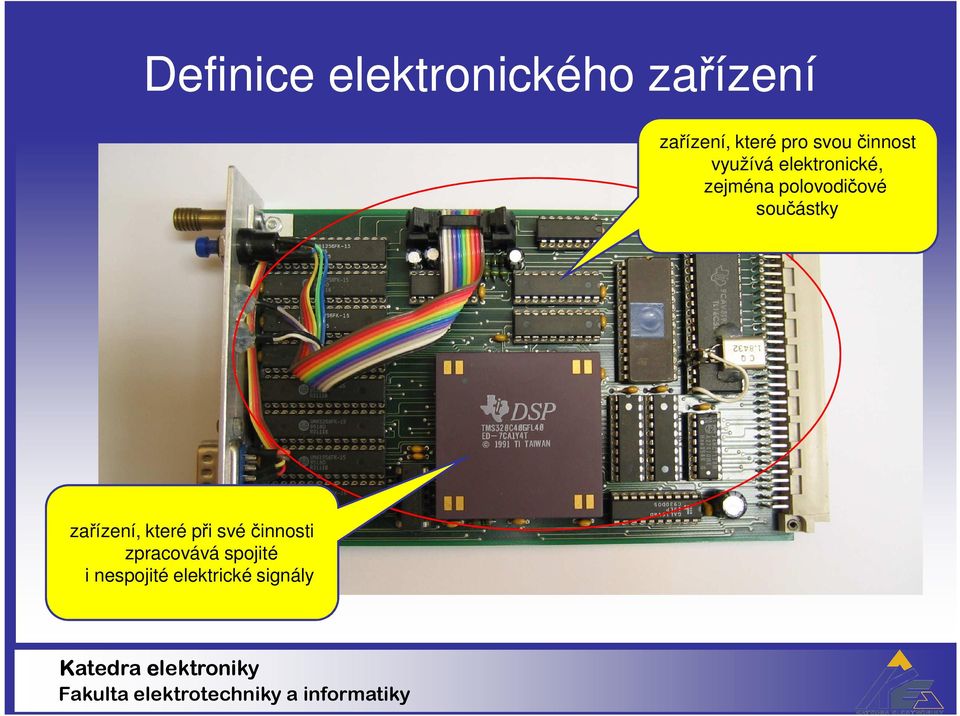

5 Definice elektronického zařízení zařízení, které pro svou činnost využívá elektronické, zejména polovodičové součástky zařízení, které při své činnosti zpracovává spojité i nespojité elektrické signály

6 Základní součásti elektronického zařízení přístrojové pojistky desky plošných spojů chladič vypínač výkonové obvody s polovodičovými součástkami Konektory, svorky napájecí transformátor montážní skříň

7 Příklady konstrukcí elektronických zařízení Elektronická zařízení malého výkonu pro měření a zpracování signálů

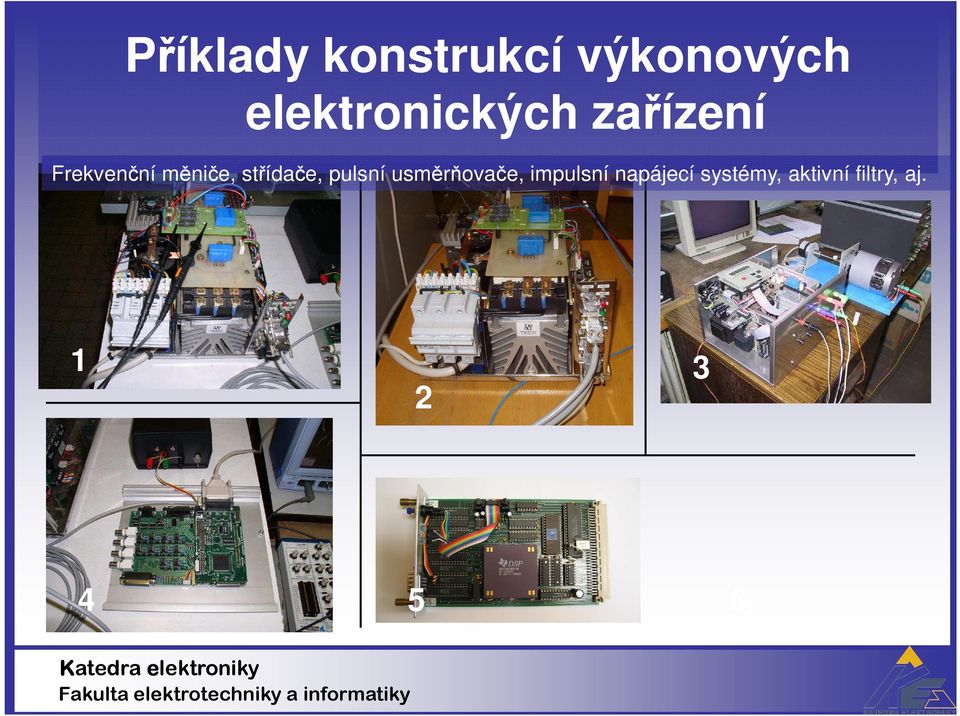

8 Příklady konstrukcí výkonových elektronických zařízení Frekvenční měniče, střídače, pulsní usměrňovače, impulsní napájecí systémy, aktivní filtry, aj

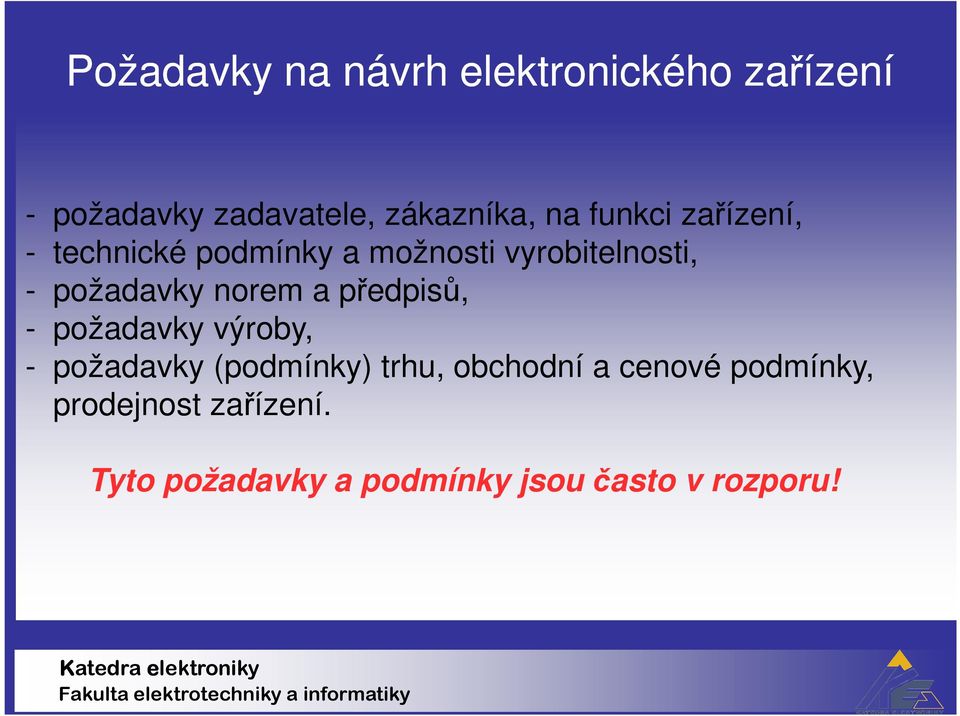

9 Požadavky na návrh elektronického zařízení - požadavky zadavatele, zákazníka, na funkci zařízení, - technické podmínky a možnosti vyrobitelnosti, - požadavky norem a předpisů, - požadavky výroby, - požadavky (podmínky) trhu, obchodní a cenové podmínky, prodejnost zařízení. Tyto požadavky a podmínky jsou často v rozporu!

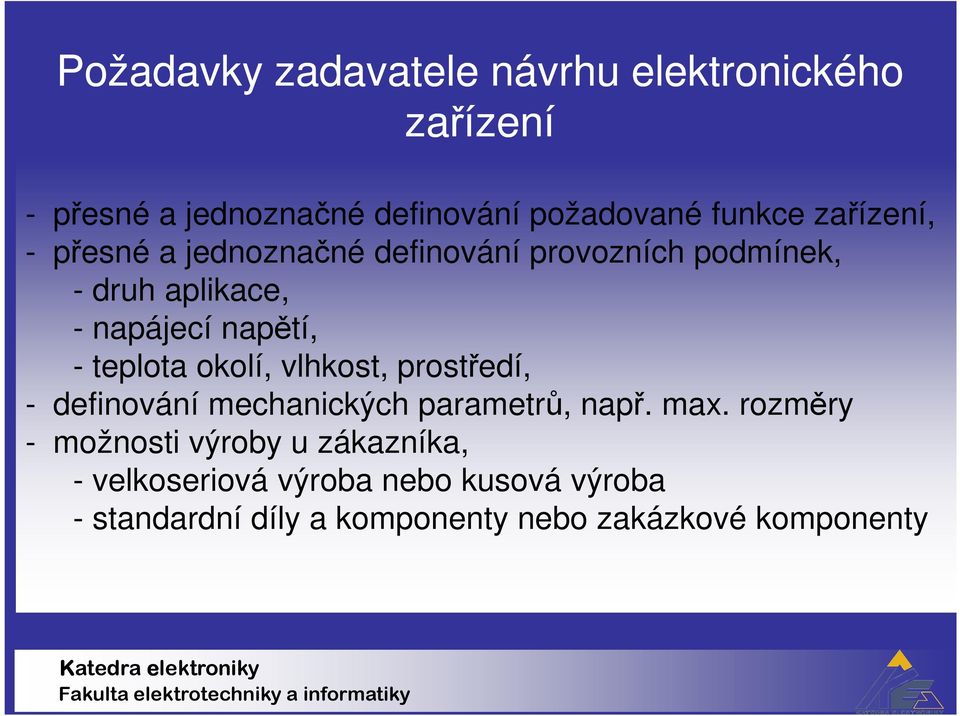

10 Požadavky zadavatele návrhu elektronického zařízení - přesné a jednoznačné definování požadované funkce zařízení, - přesné a jednoznačné definování provozních podmínek, - druh aplikace, - napájecí napětí, - teplota okolí, vlhkost, prostředí, - definování mechanických parametrů, např. max. rozměry - možnosti výroby u zákazníka, - velkoseriová výroba nebo kusová výroba - standardní díly a komponenty nebo zakázkové komponenty

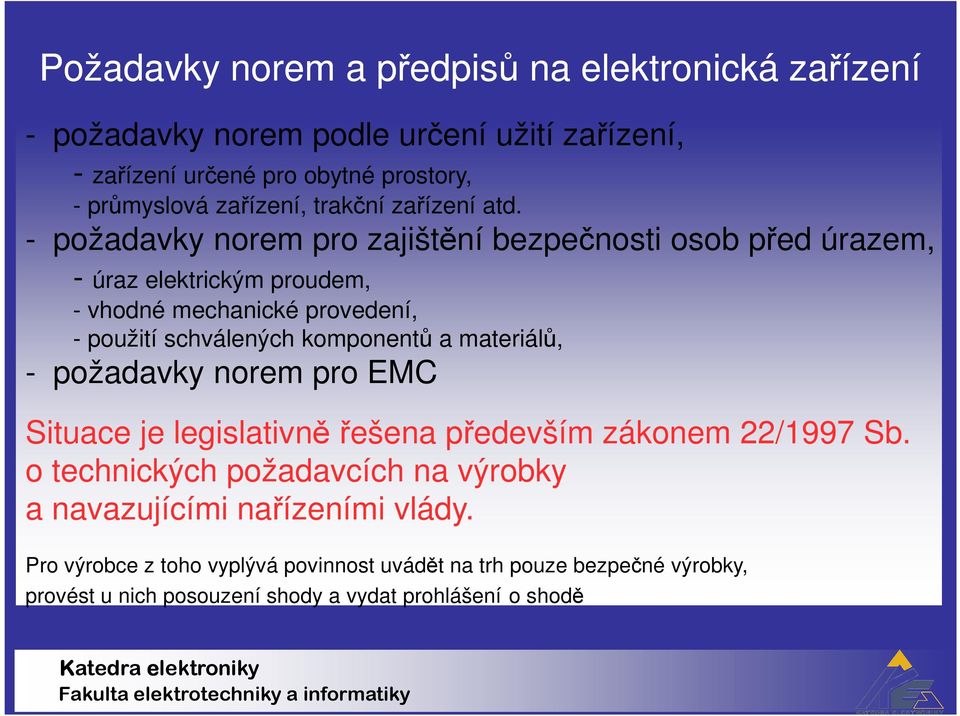

11 Požadavky norem a předpisů na elektronická zařízení - požadavky norem podle určení užití zařízení, - zařízení určené pro obytné prostory, - průmyslová zařízení, trakční zařízení atd. - požadavky norem pro zajištění bezpečnosti osob před úrazem, - úraz elektrickým proudem, - vhodné mechanické provedení, - použití schválených komponentů a materiálů, - požadavky norem pro EMC Situace je legislativně řešena především zákonem 22/1997 Sb. o technických požadavcích na výrobky a navazujícími nařízeními vlády. Pro výrobce z toho vyplývá povinnost uvádět na trh pouze bezpečné výrobky, provést u nich posouzení shody a vydat prohlášení o shodě

12 Děkuji za pozornost
