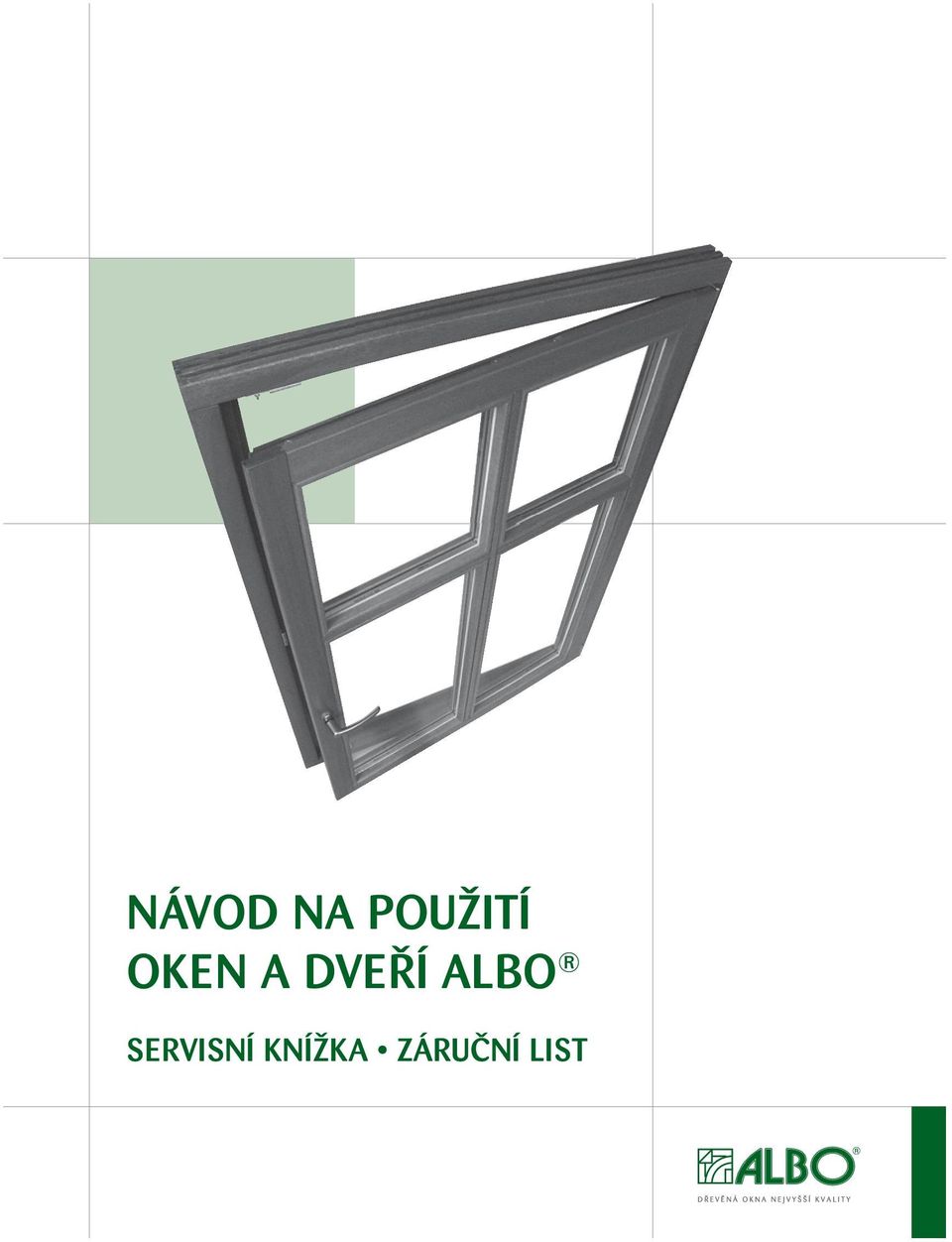

1 NÁVOD NA POUŽITÍ OKEN A DVEŘÍ ALBO SERVISNÍ KNÍŽKA ZÁRUČNÍ LIST

2 Ventilace Mikroventilace Otevřeno Aretace Zavřeno Ventilace větrání okna vyklopením nezabezpečeno Mikroventilace křídlo odtěsněno od rámu okna nezabezpečeno Otevřeno okno otevřeno nezabezpečeno Aretace - příplatková výbava v jakékoliv pozici otevřeného okna je okno zabržděno - nezabezpečeno Zavřeno okno zabezpečeno zavřeno otevřeno mikroventilace ventilace Okenní a dveřní křídlo nesmí být vystaveno přídavnému zatížení. Nenarážet nebo netlačit křídlo na okraj okenního otvoru. Nepokládat žádné předměty mezi křídlo a rám. U oken, kde chcete zamezit přístupu dětem, můžete zajistit křídla proti otevření uzamykatelnou klikou. Při silném větru nenechávejte křídlo v poloze otevřeno, ventilace a mikroventilace. Přibouchnuté křídlo může způsobit zranění. Křídlo při zavírání držte vždy za kliku. schéma mazání Pravidla pro bezproblémovou funkčnost a zachování dlouhé životnosti a estetické hodnoty výrobků firmy ALBO Odborná doprava výrobků firmou ALBO Montáž smluvními a proškolenými partnery firmy ALBO Seřízení zabudovaných výrobků Výrobky osazovat po veškerých mokrých procesech na stavbě Ochrana oken před poškozením drobných zednických prací - není ve standardní dodávce od firmy ALBO - S-profil nalepený na výrobku a folie ochraňující výrobek - olepení výrobku výhradně páskou TESA 4438, TESA 4838 nebo den Braven UV beständig - páska maximálně po dobu nezbytně nutnou na ochranu při samotném procesu práce u výrobku maximálně však 7dnů Chránit výrobky před mechanickým a jiným poškozením Nečistoty ihned odstranit navlhčeným hadříkem čistou vodou, případně udržovací sadou ALBO k tomu určenou Z exteriérové strany výrobek ošetřit udržovací sadou ALBO 1x - 2x ročně Výrobek 1x - 2x ročně v pohyblivých částech kování promazat olejem k tomu určeným Při osazení výrobků do probíhající stavby - v zimním období topit a zároveň větrat - v letním období větrat Dotazy a servis reklamace@albo.cz 2

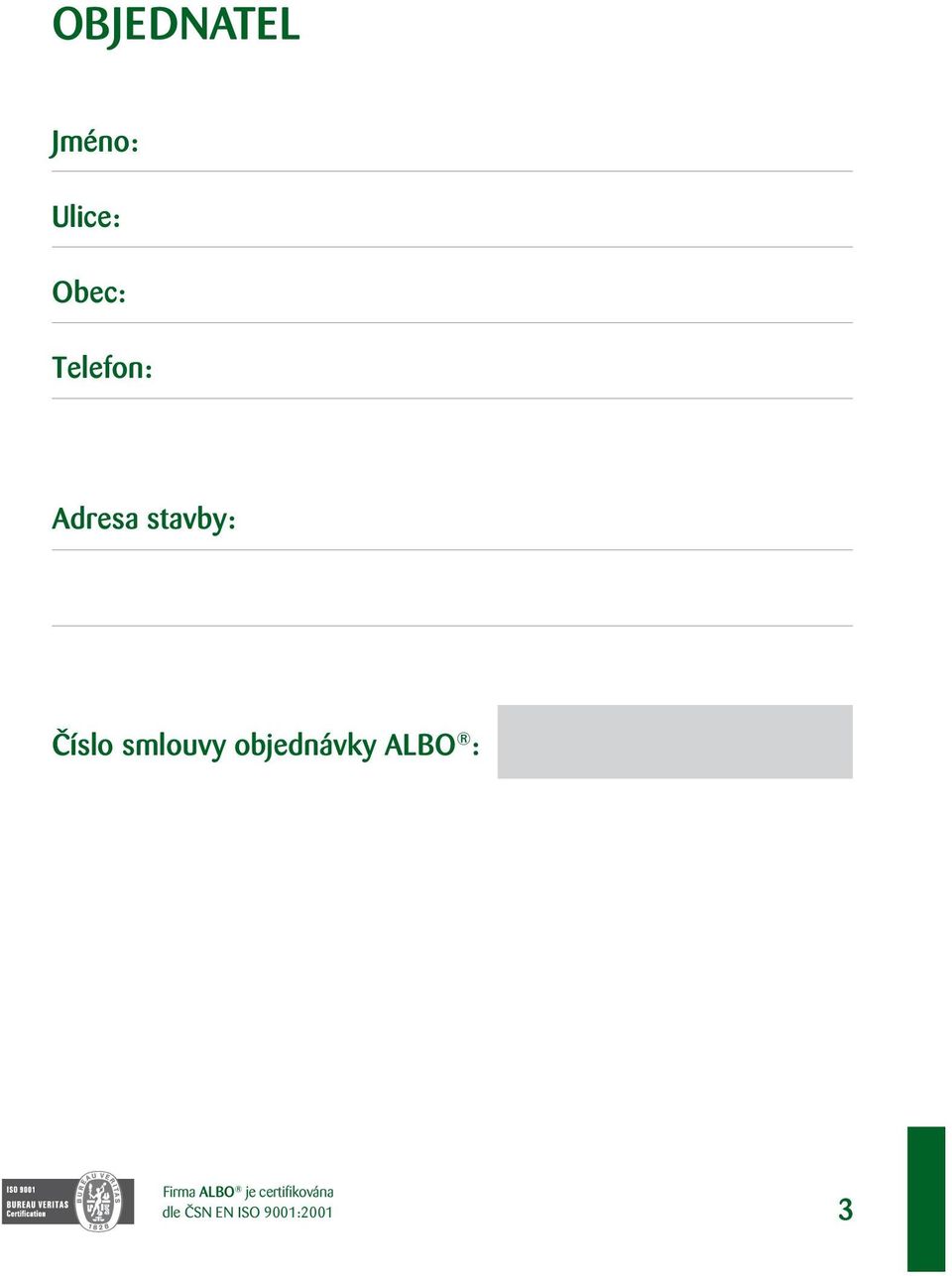

3 OBJEDNATEL Jméno: Ulice: Obec: Telefon: Adresa stavby: Číslo smlouvy objednávky ALBO : Firma ALBO je certifikována dle ČSN EN ISO 9001:2001 3

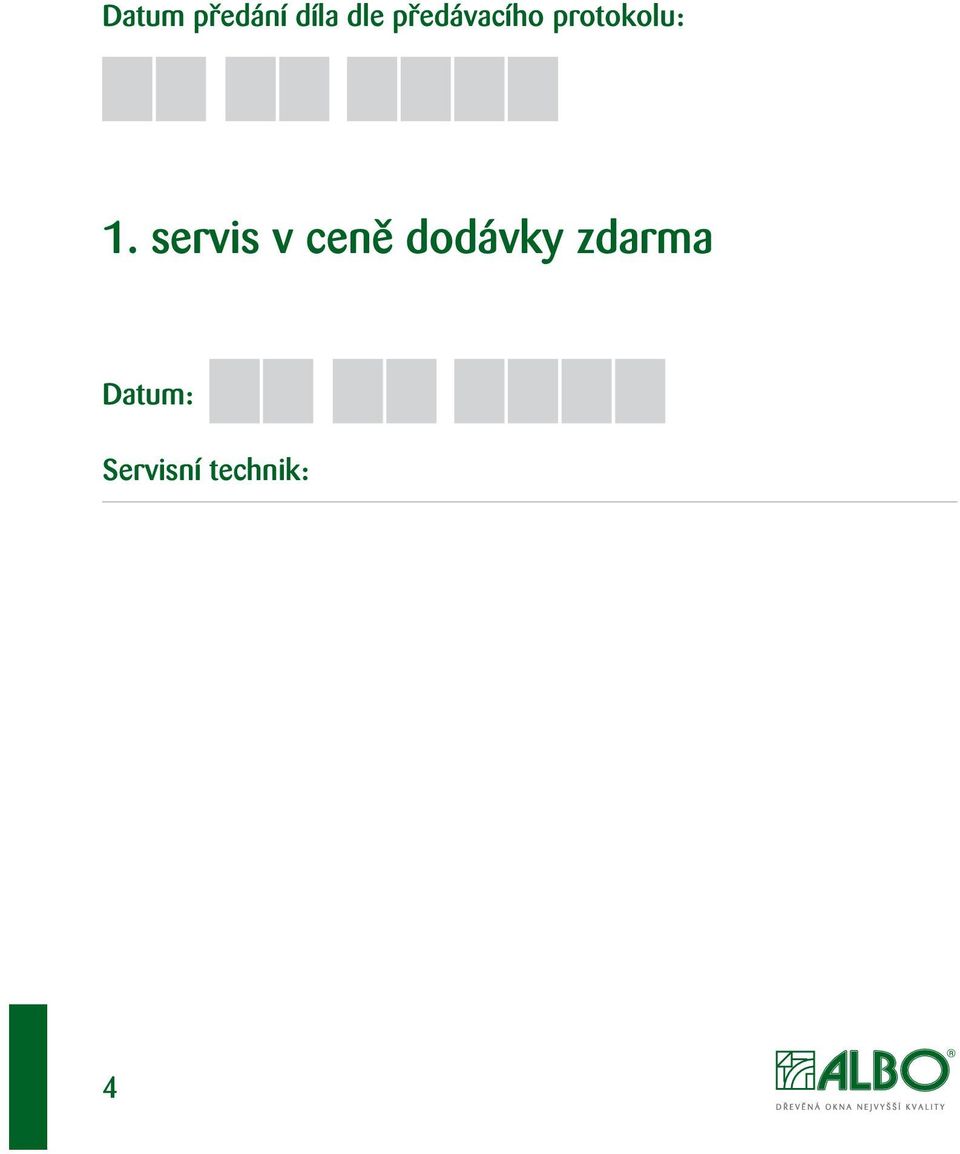

4 Datum předání díla dle předávacího protokolu: 1. servis v ceně dodávky zdarma Datum: Servisní technik: 4

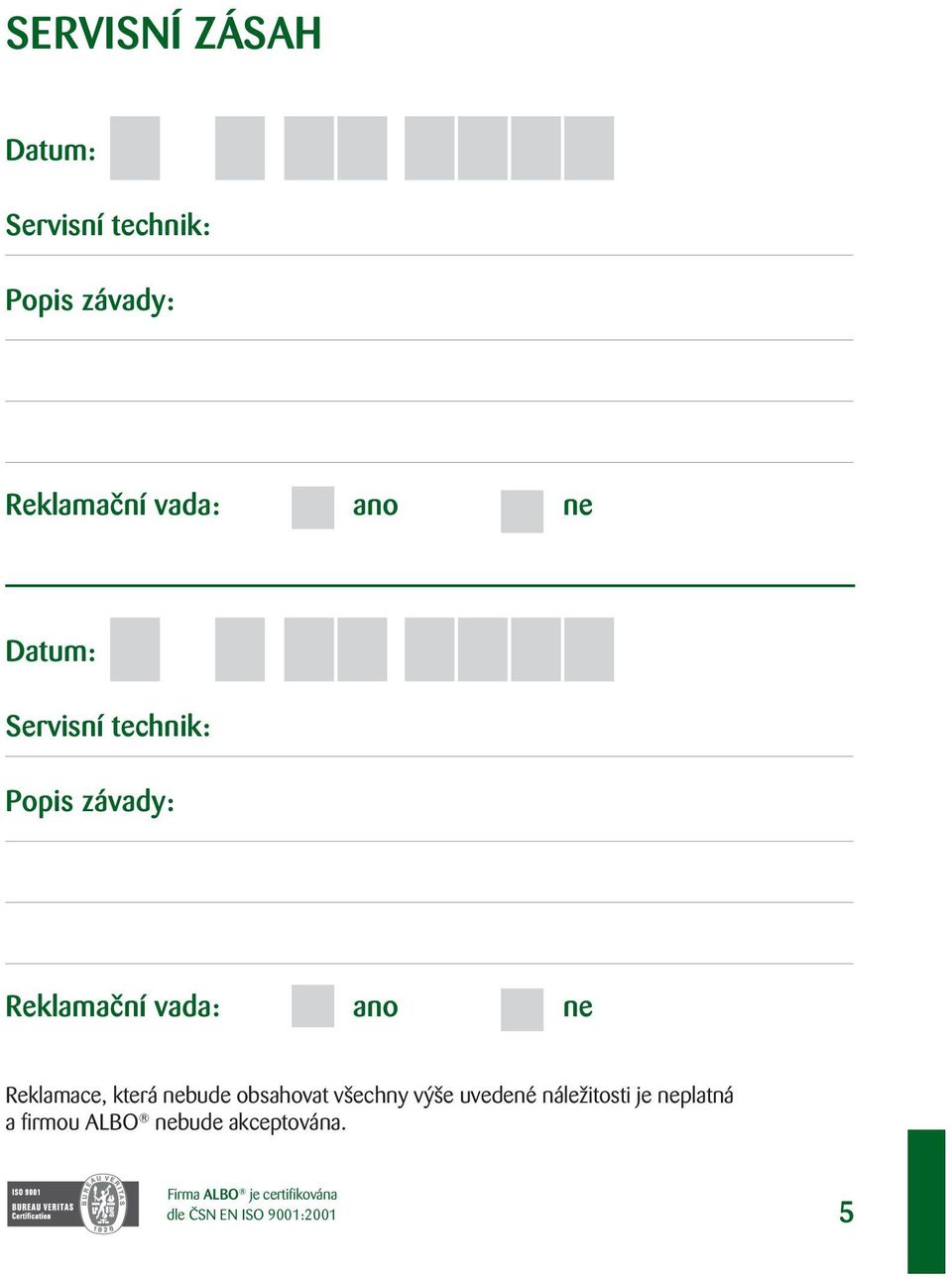

5 SERVISNÍ ZÁSAH Datum: Servisní technik: Popis závady: Reklamační vada: ano ne Datum: Servisní technik: Popis závady: Reklamační vada: ano ne Reklamace, která nebude obsahovat všechny výše uvedené náležitosti je neplatná a firmou ALBO nebude akceptována. Firma ALBO je certifikována dle ČSN EN ISO 9001:2001 5

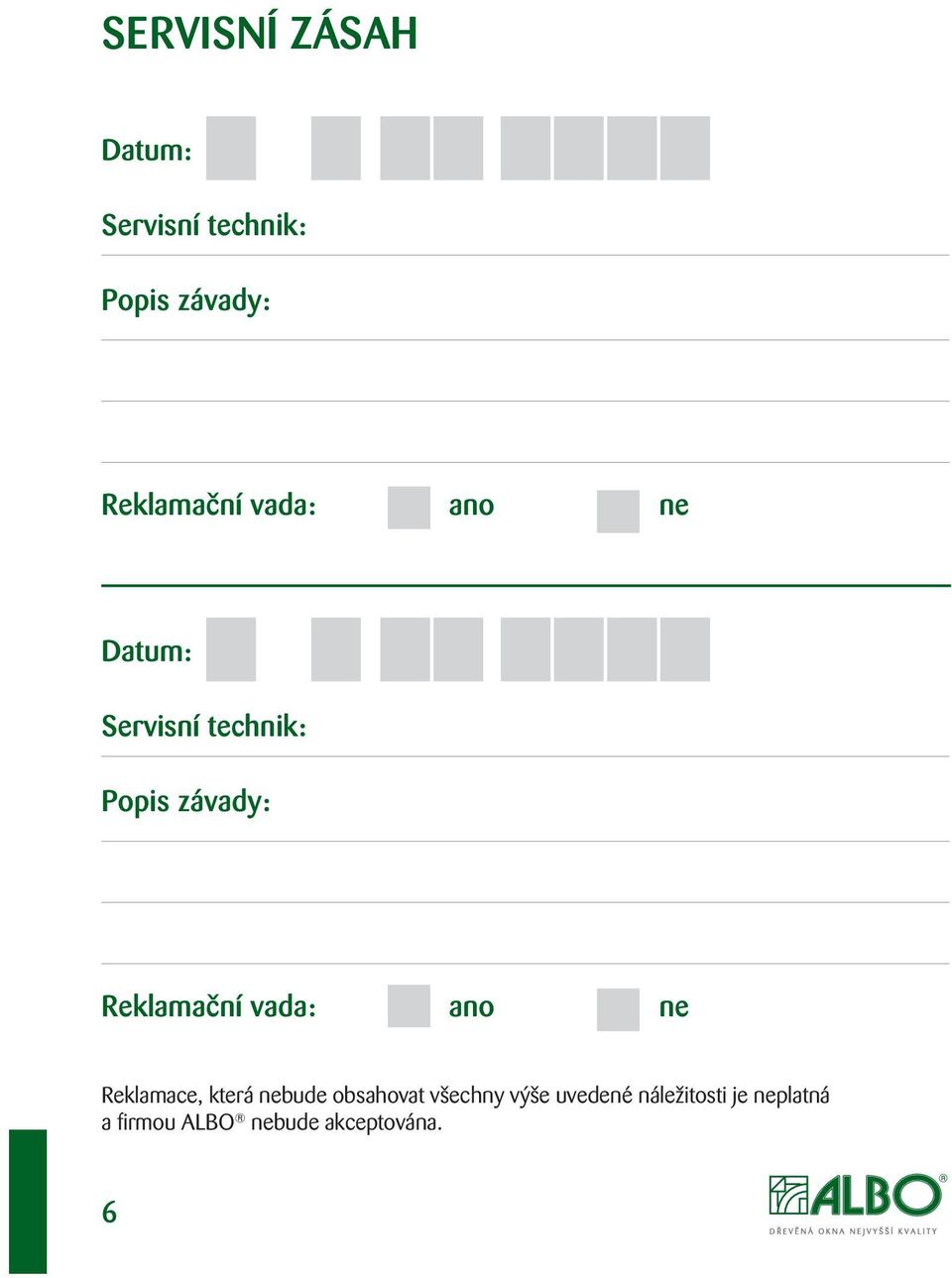

6 SERVISNÍ ZÁSAH Datum: Servisní technik: Popis závady: Reklamační vada: ano ne Datum: Servisní technik: Popis závady: Reklamační vada: ano ne Reklamace, která nebude obsahovat všechny výše uvedené náležitosti je neplatná a firmou ALBO nebude akceptována. 6

7 SERVISNÍ ZÁSAH Datum: Servisní technik: Popis závady: Reklamační vada: ano ne Datum: Servisní technik: Popis závady: Reklamační vada: ano ne Reklamace, která nebude obsahovat všechny výše uvedené náležitosti je neplatná a firmou ALBO nebude akceptována. Firma ALBO je certifikována dle ČSN EN ISO 9001:2001 7

8 Vážení zákazníci, děkujeme Vám, že jste se rozhodli pro nákup dřevěných oken a dveří značky Albo. Věříme, že jste s prodejem a montáží oken, dveří a doplňků byli spokojeni. Přejeme si, aby jste byli spokojeni také při používání námi dodaných výrobků, proto jsme pro Vás připravili tento Návod k obsluze a údržbě. Najdete zde jistě mnoho užitečných rad. Návod k obsluze a údržbě si pečlivě uschovejte pro pozdější použití. Informace Upozornění Návod k obsluze a údržbě, reklamační řád, jeho dodatek a záruční list čtěte, prosím, pozorně! Pro zachování záruky a dlouhou životnost výrobků dbejte všech pokynů zde uvedených. 8

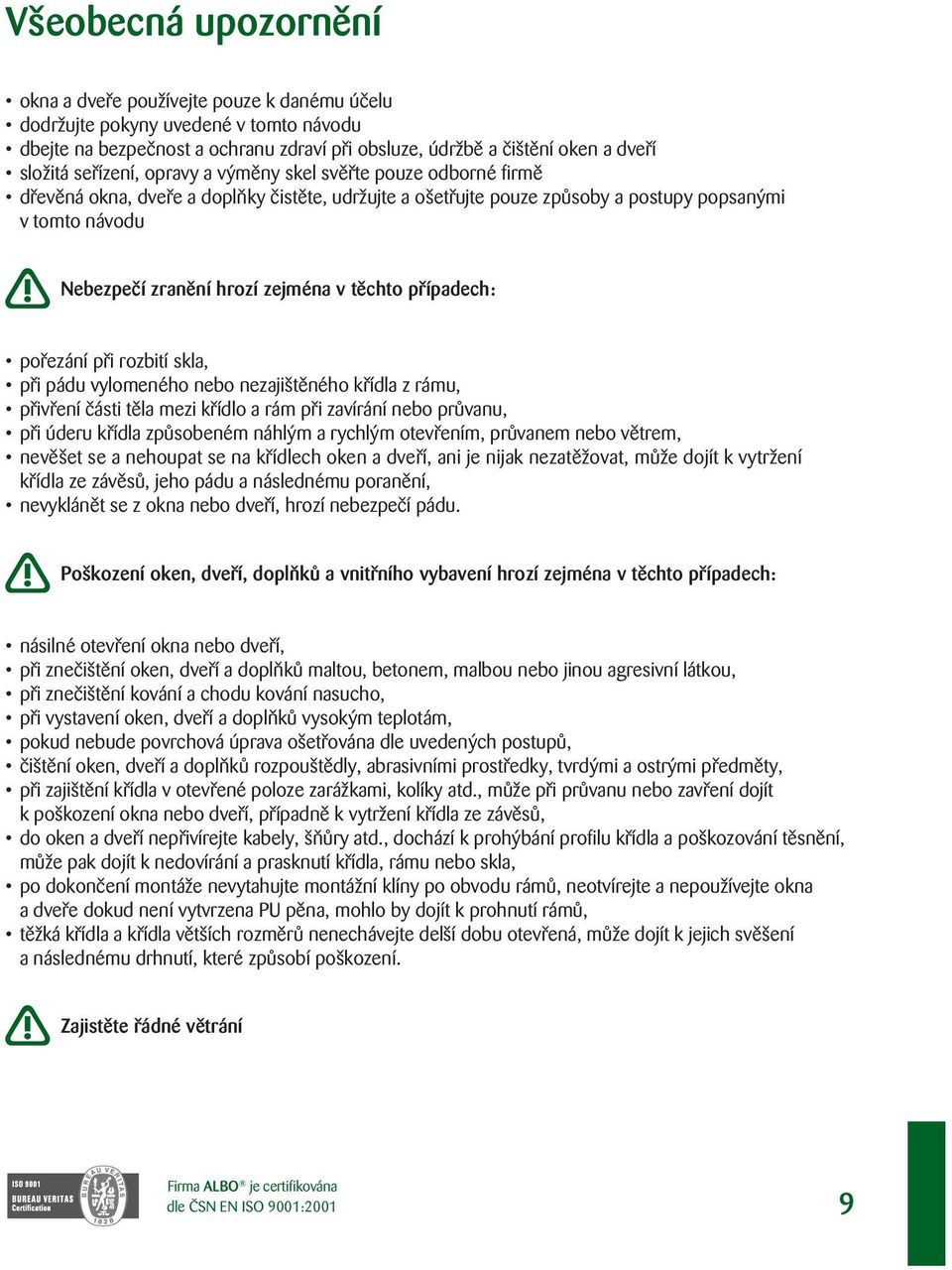

9 Všeobecná upozornění okna a dveře používejte pouze k danému účelu dodržujte pokyny uvedené v tomto návodu dbejte na bezpečnost a ochranu zdraví při obsluze, údržbě a čištění oken a dveří složitá seřízení, opravy a výměny skel svěřte pouze odborné firmě dřevěná okna, dveře a doplňky čistěte, udržujte a ošetřujte pouze způsoby a postupy popsanými v tomto návodu Nebezpečí zranění hrozí zejména v těchto případech: pořezání při rozbití skla, při pádu vylomeného nebo nezajištěného křídla z rámu, přivření části těla mezi křídlo a rám při zavírání nebo průvanu, při úderu křídla způsobeném náhlým a rychlým otevřením, průvanem nebo větrem, nevěšet se a nehoupat se na křídlech oken a dveří, ani je nijak nezatěžovat, může dojít k vytržení křídla ze závěsů, jeho pádu a následnému poranění, nevyklánět se z okna nebo dveří, hrozí nebezpečí pádu. Poškození oken, dveří, doplňků a vnitřního vybavení hrozí zejména v těchto případech: násilné otevření okna nebo dveří, při znečištění oken, dveří a doplňků maltou, betonem, malbou nebo jinou agresivní látkou, při znečištění kování a chodu kování nasucho, při vystavení oken, dveří a doplňků vysokým teplotám, pokud nebude povrchová úprava ošetřována dle uvedených postupů, čištění oken, dveří a doplňků rozpouštědly, abrasivními prostředky, tvrdými a ostrými předměty, při zajištění křídla v otevřené poloze zarážkami, kolíky atd., může při průvanu nebo zavření dojít k poškození okna nebo dveří, případně k vytržení křídla ze závěsů, do oken a dveří nepřivírejte kabely, šňůry atd., dochází k prohýbání profilu křídla a poško zování těsnění, může pak dojít k nedovírání a prasknutí křídla, rámu nebo skla, po dokončení montáže nevytahujte montážní klíny po obvodu rámů, neotvírejte a nepouží vejte okna a dveře dokud není vytvrzena PU pěna, mohlo by dojít k prohnutí rámů, těžká křídla a křídla větších rozměrů nenechávejte delší dobu otevřená, může dojít k jejich svěšení a následnému drhnutí, které způsobí poškození. Zajistěte řádné větrání Firma ALBO je certifikována dle ČSN EN ISO 9001:2001 9

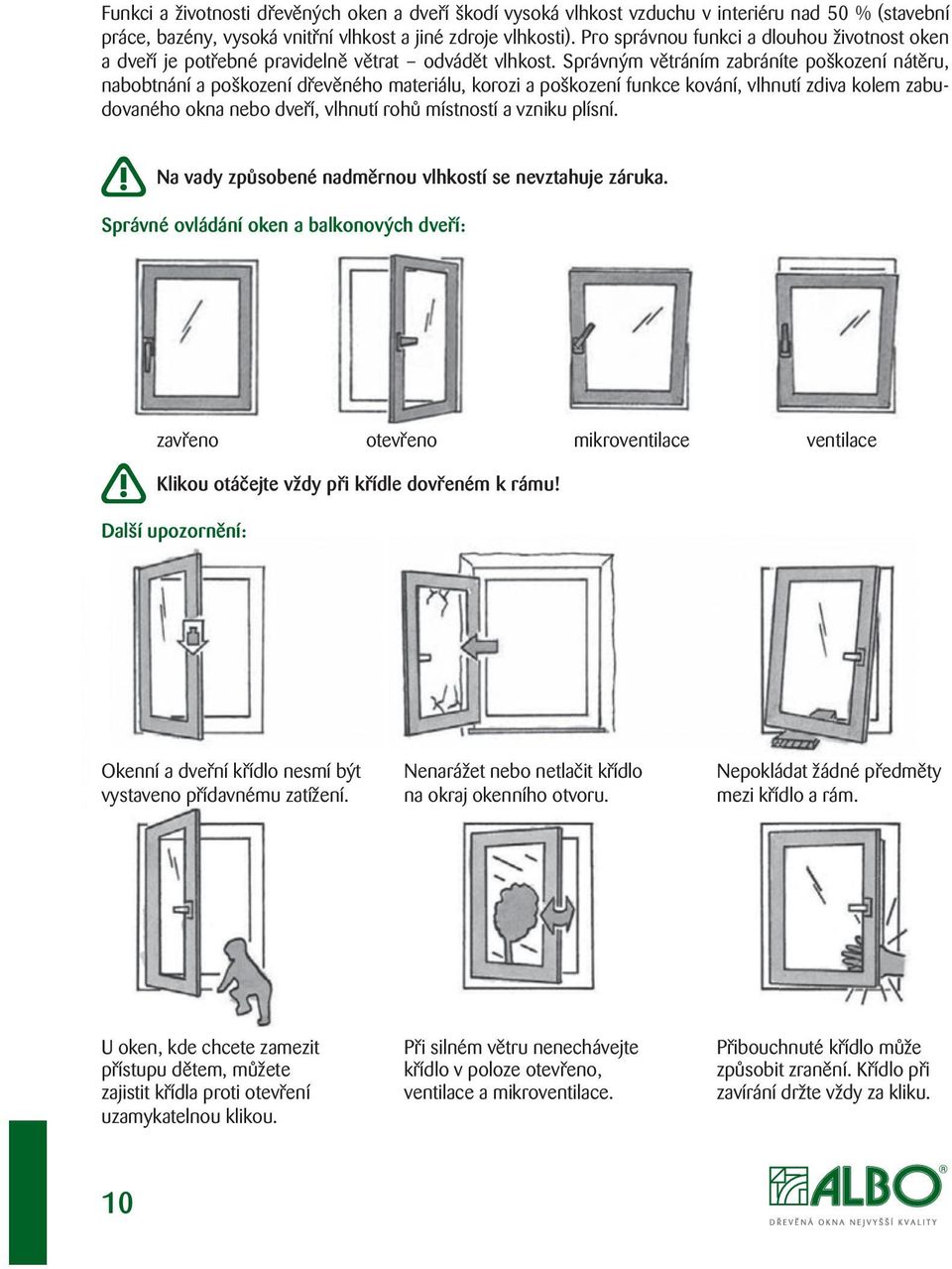

10 Funkci a životnosti dřevěných oken a dveří škodí vysoká vlhkost vzduchu v interiéru nad 50 % (stavební práce, bazény, vysoká vnitřní vlhkost a jiné zdroje vlhkosti). Pro správnou funkci a dlouhou životnost oken a dveří je potřebné pravidelně větrat odvádět vlhkost. Správným větráním zabráníte poškození nátěru, nabobtnání a poškození dřevěného mate riálu, korozi a poškození funkce kování, vlhnutí zdiva kolem zabudovaného okna nebo dve ří, vlhnutí rohů místností a vzniku plísní. Na vady způsobené nadměrnou vlhkostí se nevztahuje záruka. Správné ovládání oken a balkonových dveří: zavřeno otevřeno mikroventilace ventilace Klikou otáčejte vždy při křídle dovřeném k rámu! Další upozornění: Okenní a dveřní křídlo nesmí být Nenarážet nebo netlačit křídlo Nepokládat žádné předměty vystaveno přídavnému zatížení. na okraj okenního otvoru. mezi křídlo a rám. U oken, kde chcete zamezit Při silném větru nenechávejte Přibouchnuté křídlo může přístupu dětem, můžete křídlo v poloze otevřeno, způsobit zranění. Křídlo při zajistit křídla proti otevření ventilace a mikroventilace. zavírání držte vždy za kliku. uzamykatelnou klikou. 10

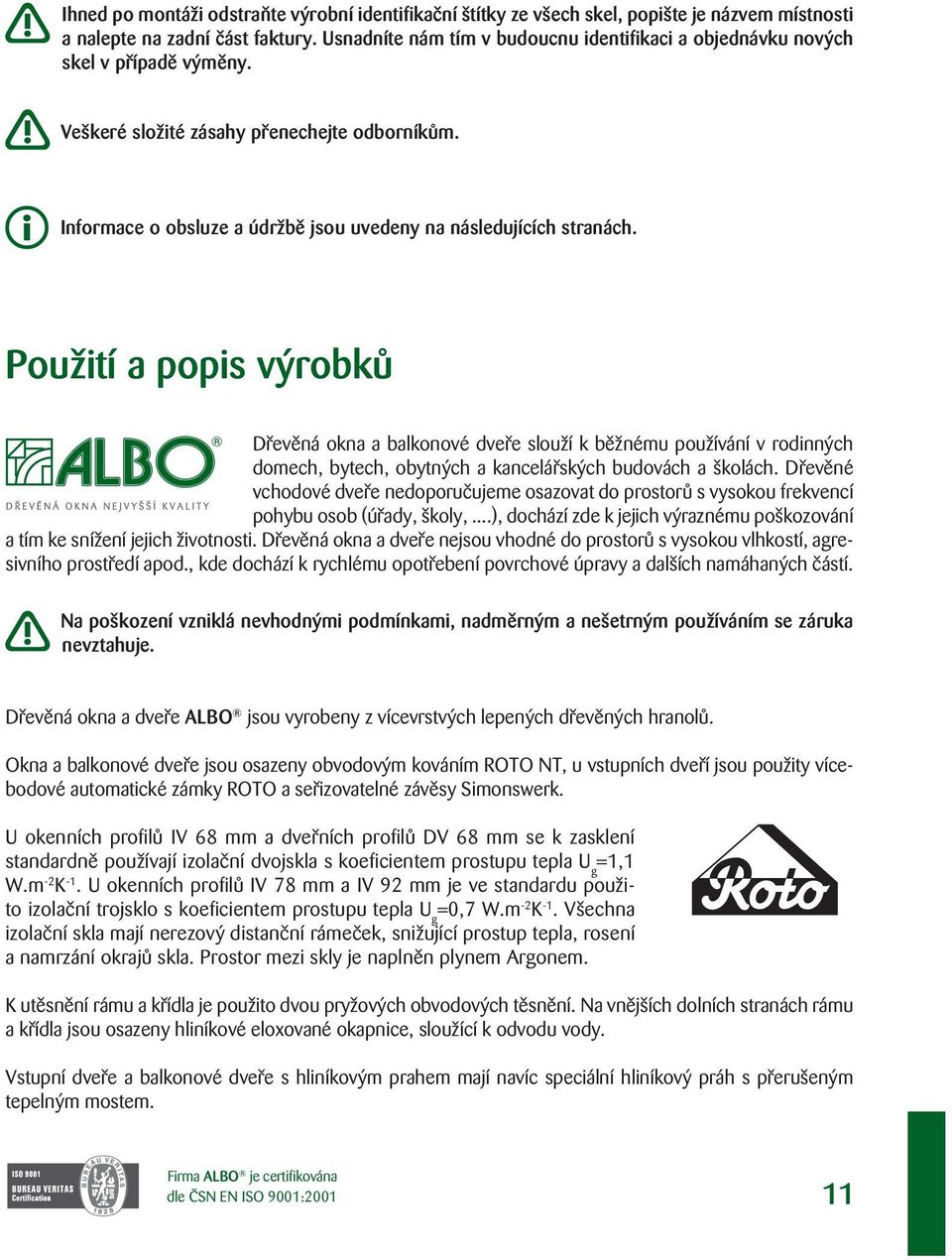

11 Ihned po montáži odstraňte výrobní identifikační štítky ze všech skel, popište je názvem místnosti a nalepte na zadní část faktury. Usnadníte nám tím v budoucnu iden tifikaci a objednávku nových skel v případě výměny. Veškeré složité zásahy přenechejte odborníkům. Informace o obsluze a údržbě jsou uvedeny na následujících stranách. Použití a popis výrobků Dřevěná okna a balkonové dveře slouží k běžnému používání v rodinných domech, bytech, obytných a kancelářských budovách a školách. Dřevěné vchodové dveře nedoporučujeme osazovat do prostorů s vysokou frekvencí pohybu osob (úřady, školy,...), dochá zí zde k jejich výraznému poškozování a tím ke snížení jejich život nosti. Dřevěná okna a dveře nejsou vhodné do prostorů s vysokou vlhkostí, agresivního prostředí apod., kde dochází k rychlému opo třebení povrchové úpravy a dalších namáhaných částí. Na poškození vzniklá nevhodnými podmínkami, nadměrným a nešetrným použí váním se záruka nevztahuje. Dřevěná okna a dveře ALBO jsou vyrobeny z vícevrstvých lepených dřevěných hranolů. Okna a balkonové dveře jsou osazeny obvodovým kováním ROTO NT, u vstupních dveří jsou použity vícebodové automatické zámky ROTO a seřizovatelné závěsy Simonswerk. U okenních profi lů IV 68 mm a dveřních profi lů DV 68 mm se k zasklení standardně použí vají izolační dvojskla s koefi cientem prostupu tepla U g =1,1 W.m -2 K -1. U okenních profi lů IV 78 mm a IV 92 mm je ve standardu použito izolační trojsklo s koefi cientem prostupu tepla U g =0,7 W.m -2 K -1. Všechna izolační skla mají nere zový distanční rámeček, snižující prostup tepla, rosení a namrzání okrajů skla. Prostor mezi skly je naplněn plynem Argonem. K utěsnění rámu a křídla je použito dvou pryžových obvodových těsnění. Na vnějších dol ních stranách rámu a křídla jsou osazeny hliníkové eloxované okapnice, sloužící k odvodu vody. Vstupní dveře a balkonové dveře s hliníkovým prahem mají navíc speciální hliníkový práh s přerušeným tepelným mostem. Firma ALBO je certifi kována dle ČSN EN ISO 9001:

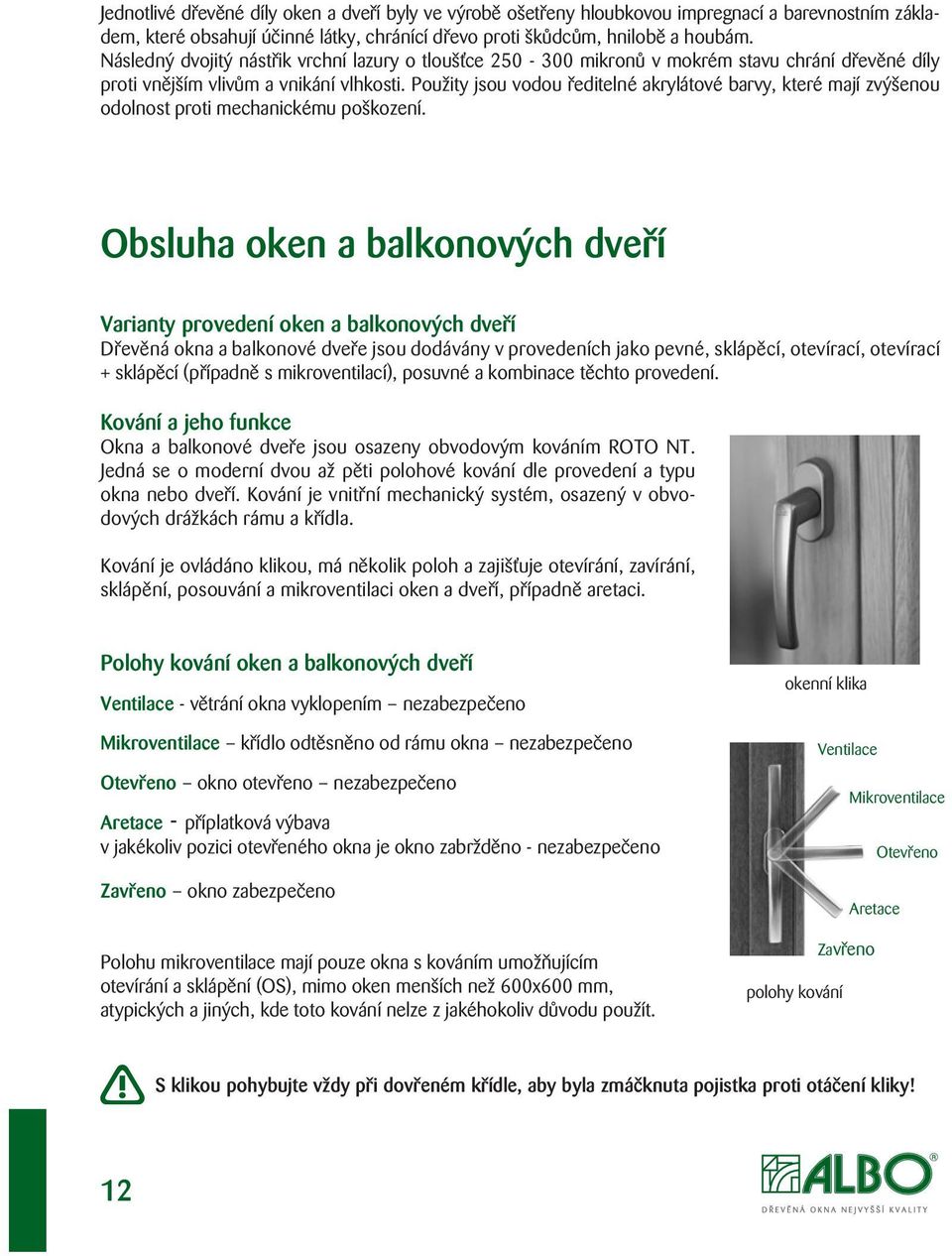

12 Jednotlivé dřevěné díly oken a dveří byly ve výrobě ošetřeny hloubko vou impregnací a barevnostním základem, které obsahují účinné látky, chránící dřevo proti škůdcům, hnilobě a hou bám. Následný dvojitý nástřik vrchní lazury o tloušťce mikronů v mokrém stavu chrání dřevěné díly proti vnějším vlivům a vnikání vlhkosti. Použity jsou vodou ředitelné akrylátové barvy, které mají zvýšenou odolnost proti mechanickému poškození. Obsluha oken a balkonových dveří Varianty provedení oken a balkonových dveří Dřevěná okna a balkonové dveře jsou dodávány v provedeních jako pevné, sklápěcí, otevíra cí, otevírací + sklápěcí (případně s mikroventilací), posuvné a kombinace těchto provedení. Kování a jeho funkce Okna a balkonové dveře jsou osazeny obvodovým kováním ROTO NT. Jedná se o moderní dvou až pěti polohové kování dle provedení a typu okna nebo dveří. Kování je vnitřní mechanický systém, osaze ný v obvodových drážkách rámu a křídla. Kování je ovládáno klikou, má několik poloh a zajišťuje otevírání, zavírání, sklápění, posouvání a mikroventilaci oken a dveří, případně aretaci. Polohy kování oken a balkonových dveří Ventilace - větrání okna vyklopením nezabezpečeno Mikroventilace křídlo odtěsněno od rámu okna nezabezpečeno Otevřeno okno otevřeno nezabezpečeno Aretace - příplatková výbava v jakékoliv pozici otevřeného okna je okno zabržděno - nezabezpečeno Zavřeno okno zabezpečeno Polohu mikroventilace mají pouze okna s kováním umožňujícím otevírání a sklápění (OS), mimo oken menších než 600x600 mm, atypických a jiných, kde toto kování nelze z jakéhokoliv důvodu použít. okenní klika Ventilace Mikroventilace Otevřeno Aretace Zavřeno polohy kování S klikou pohybujte vždy při dovřeném křídle, aby byla zmáčknuta pojistka proti otáčení kliky! 12

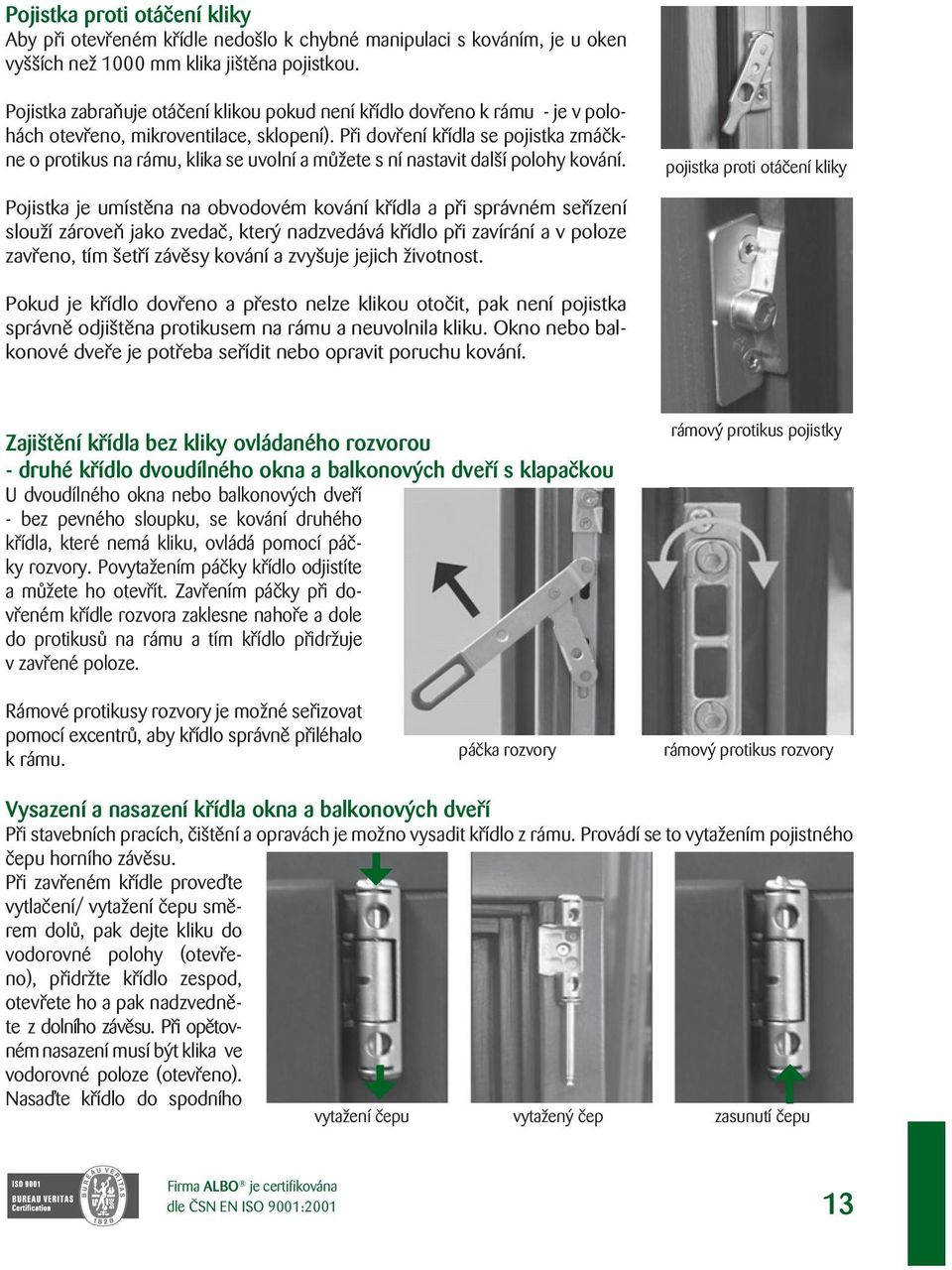

13 Pojistka proti otáčení kliky Aby při otevřeném křídle nedošlo k chybné manipulaci s kováním, je u oken vyšších než 1000 mm klika jištěna pojistkou. Pojistka zabraňuje otáčení klikou pokud není křídlo dovřeno k rámu - je v polohách otevřeno, mikroventilace, sklopení). Při dovření kříd la se pojistka zmáčkne o protikus na rámu, klika se uvolní a můžete s ní nastavit další polohy kování. pojistka proti otáčení kliky Pojistka je umístěna na obvodovém kování křídla a při správném seřízení slouží zároveň jako zvedač, který nadzvedává křídlo při zavírání a v poloze zavřeno, tím šetří závěsy kování a zvyšuje jejich životnost. Pokud je křídlo dovřeno a přesto nelze klikou otočit, pak není pojist ka správně odjištěna protikusem na rámu a neuvolnila kliku. Okno nebo balkonové dveře je potřeba seřídit nebo opravit poruchu kování. Zajištění křídla bez kliky ovládaného rozvorou - druhé křídlo dvoudílného okna a bal konových dveří s klapačkou U dvoudílného okna nebo balkonových dveří - bez pevného sloup ku, se kování druhého křídla, které nemá kliku, ovládá pomocí páčky rozvory. Povy tažením páčky křídlo odjistíte a můžete ho otevřít. Zavřením páčky při dovřeném křídle rozvora zaklesne nahoře a dole do protiku sů na rámu a tím křídlo přidržuje v zavřené poloze. rámový protikus pojistky Rámové protikusy rozvory je možné seři zovat pomocí excentrů, aby křídlo správně přiléhalo k rámu. páčka rozvory rámový protikus rozvory Vysazení a nasazení křídla okna a balkonových dveří Při stavebních pracích, čištění a opravách je možno vysadit křídlo z rámu. Provádí se to vytažením pojistného čepu horního závěsu. Při zavřeném křídle proveďte vytlačení/ vytažení čepu směrem dolů, pak dejte kliku do vodorov né polohy (otevřeno), přidržte křídlo zespod, otevřete ho a pak nadzvedněte z dolního závěsu. Při opětovném nasa zení musí být klika ve vodorovné polo ze (otevřeno). Nasaďte křídlo do spodního vytažení čepu vytažený čep zasunutí čepu Firma ALBO je certifi kována dle ČSN EN ISO 9001:

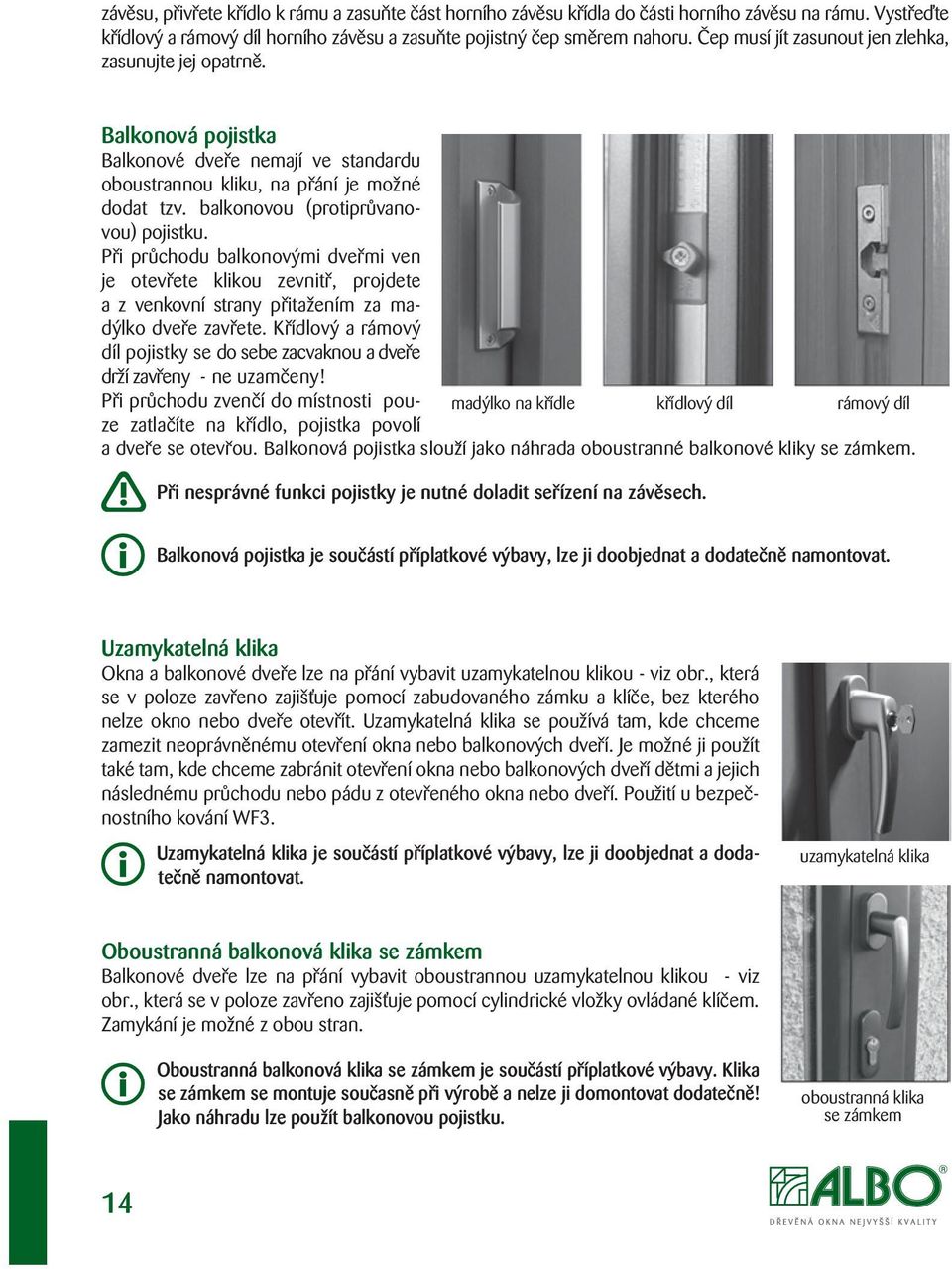

14 závěsu, přivřete křídlo k rámu a zasuňte část hor ního závěsu křídla do části horního závěsu na rámu. Vystřeďte křídlový a rámový díl horního závěsu a zasuňte pojistný čep směrem nahoru. Čep musí jít zasunout jen zlehka, zasunujte jej opatrně. Balkonová pojistka Balkonové dveře nemají ve standardu oboustrannou kliku, na přání je možné dodat tzv. balkonovou (protiprůvanovou) pojistku. Při průchodu balkonovými dveřmi ven je otevřete klikou zevnitř, projdete a z venkov ní strany přitažením za madýlko dveře zavřete. Křídlový a rámový díl pojistky se do sebe zacvaknou a dveře drží zavřeny - ne uza mčeny! Při průcho du zvenčí do míst nosti pouze zatlačíte na křídlo, pojistka povolí madýlko na křídle křídlový díl rámový díl a dveře se otevřou. Balkonová pojistka slouží jako náhrada oboustran né balkonové kliky se zámkem. Při nesprávné funkci pojistky je nutné doladit seřízení na závěsech. Balkonová pojistka je součástí příplatkové výbavy, lze ji doobjednat a dodatečně namontovat. Uzamykatelná klika Okna a balkonové dveře lze na přání vybavit uzamykatelnou klikou - viz obr., která se v poloze zavřeno zajišťuje pomocí zabudovaného zámku a klíče, bez kterého nelze okno nebo dveře otevřít. Uzamy katelná klika se používá tam, kde chceme zamezit neoprávněnému otevření okna nebo balkonových dveří. Je možné ji použít také tam, kde chceme zabránit otevření okna nebo balkonových dveří dětmi a jejich následnému průchodu nebo pádu z otevřeného okna nebo dveří. Použití u bezpečnostního kování WF3. Uzamykatelná klika je součástí příplatkové výbavy, lze ji doobjednat a dodatečně namontovat. uzamykatelná klika Oboustranná balkonová klika se zámkem Balkonové dveře lze na přání vybavit oboustrannou uzamykatelnou klikou - viz obr., která se v poloze zavřeno zajišťuje pomocí cylind rické vložky ovládané klíčem. Zamykání je možné z obou stran. Oboustranná balkonová klika se zámkem je součástí příplatko vé výbavy. Klika se zámkem se montuje současně při výrobě a nelze ji domontovat dodatečně! Jako náhradu lze použít balkonovou pojistku. oboustranná klika se zámkem 14

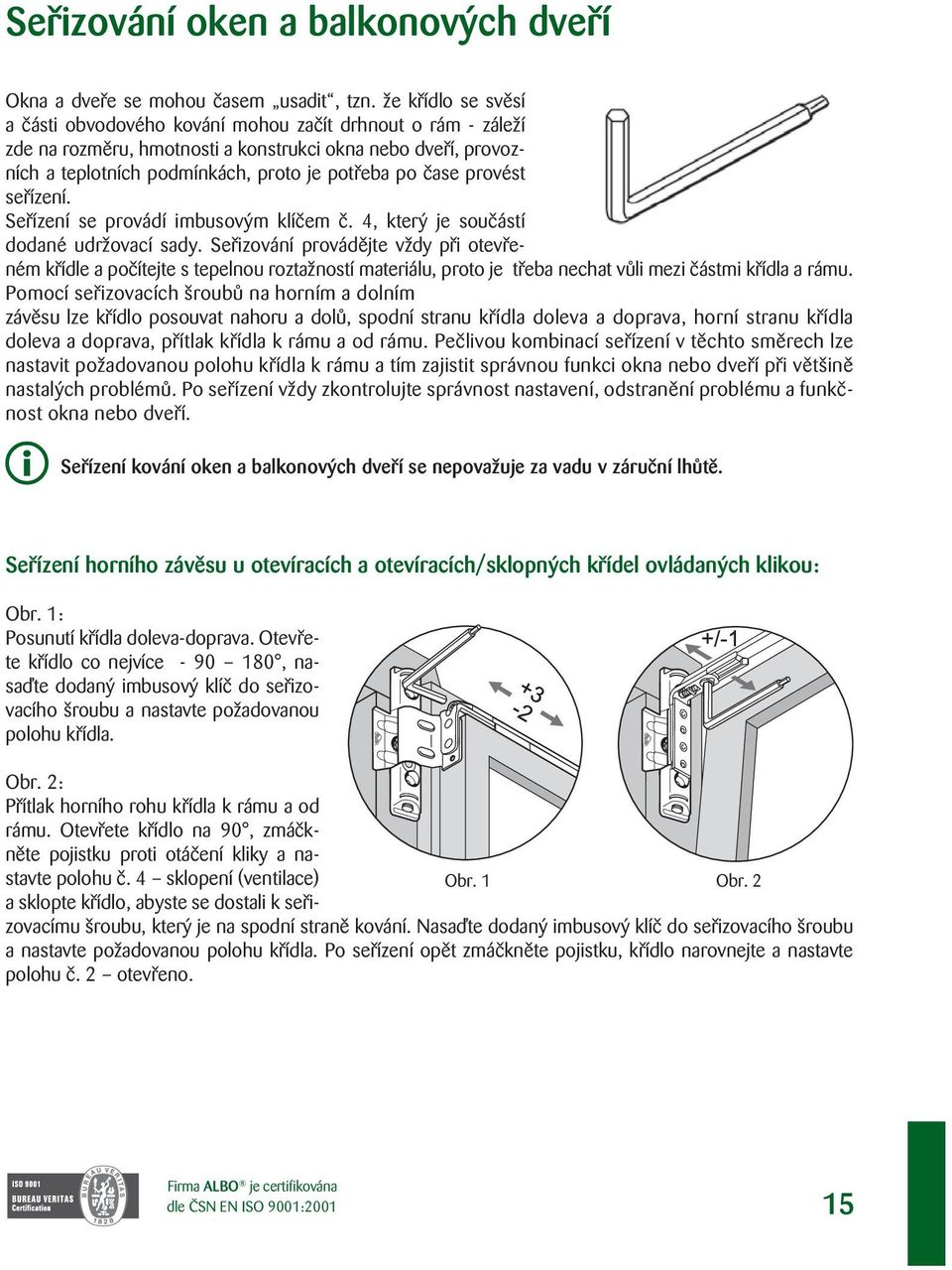

15 Seřizování oken a balkonových dveří Okna a dveře se mohou časem usadit, tzn. že křídlo se svěsí a části obvodového kování mohou začít drhnout o rám - záleží zde na rozměru, hmotnosti a konstrukci okna nebo dve ří, provozních a teplotních podmínkách, proto je potřeba po čase provést seřízení. Seřízení se provádí imbusovým klíčem č. 4, který je součástí doda né udržovací sady. Seřizování provádějte vždy při otevřeném křídle a počítejte s tepelnou roztažností materiálu, proto je třeba nechat vůli mezi částmi křídla a rámu. Pomocí seřizovacích šroubů na horním a dolním závěsu lze křídlo posouvat nahoru a dolů, spodní stranu křídla doleva a doprava, horní stranu křídla doleva a doprava, přítlak křídla k rámu a od rámu. Pečlivou kombinací seřízení v těchto směrech lze nastavit požadovanou polohu křídla k rámu a tím zajistit správnou funkci okna nebo dveří při většině nastalých problémů. Po seřízení vždy zkontrolujte správnost nastavení, odstranění problému a funkčnost okna nebo dveří. Seřízení kování oken a balkonových dveří se nepovažuje za vadu v záruční lhůtě. Seřízení horního závěsu u otevíracích a otevíracích/sklopných křídel ovládaných klikou: Obr. 1: Posunutí křídla doleva-doprava. Otevřete křídlo co nejvíce , nasaďte dodaný imbusový klíč do seřizovacího šrou bu a nastavte požadovanou polohu křídla. Obr. 2: Přítlak horního rohu křídla k rámu a od rámu. Otevřete křídlo na 90, zmáčkněte pojistku proti otáčení kliky a nastavte polohu č. 4 sklopení (ventilace) a sklopte křídlo, abyste se dostali k seřizovacímu Obr. 1 Obr. 2 šroubu, který je na spodní straně kování. Nasaďte dodaný imbusový klíč do seřizovacího šroubu a nastav te požadovanou polohu křídla. Po seřízení opět zmáčkněte pojistku, křídlo narovnejte a nastavte polohu č. 2 otevřeno. Firma ALBO je certifi kována dle ČSN EN ISO 9001:

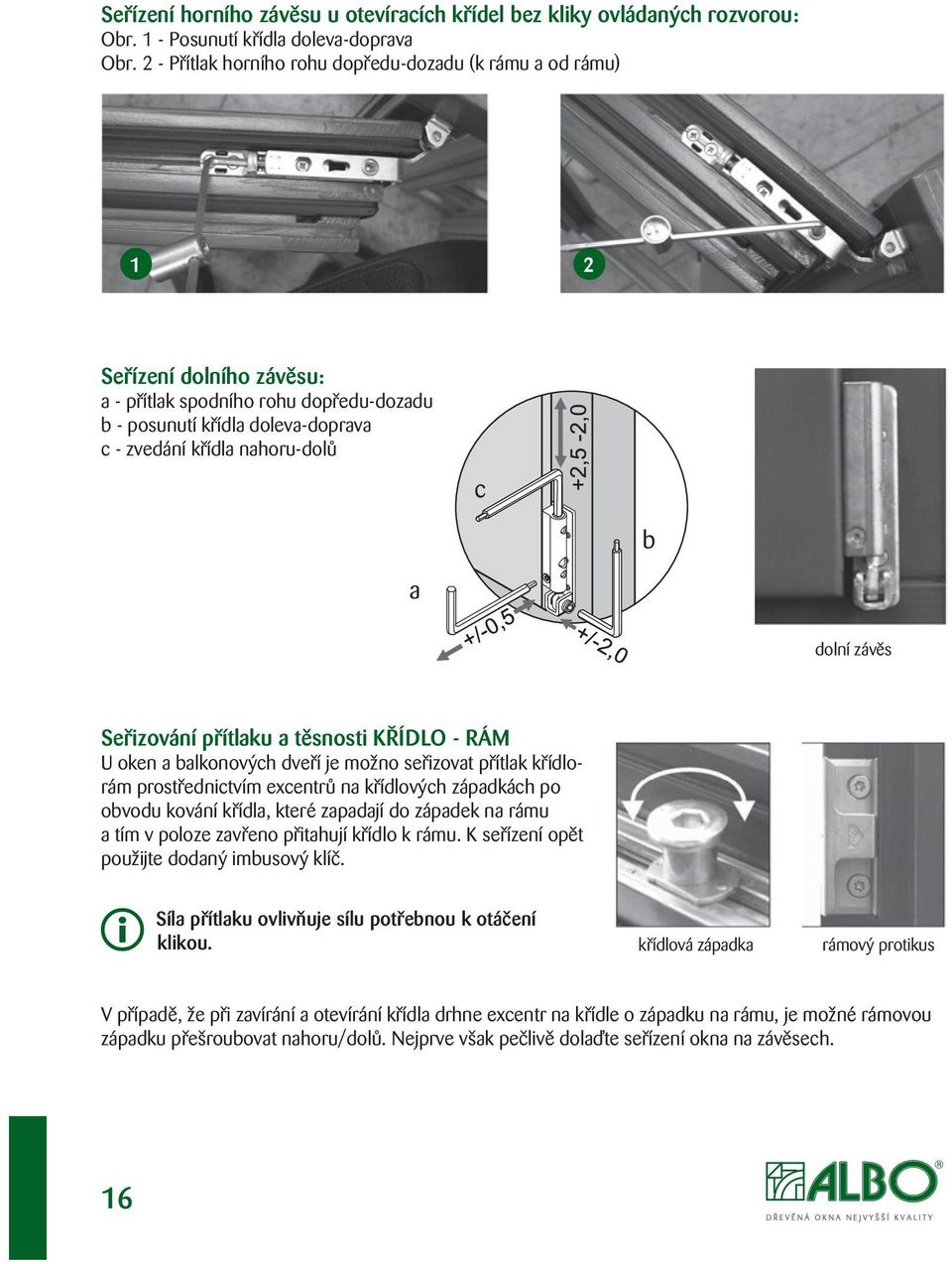

16 Seřízení horního závěsu u otevíracích křídel bez kliky ovládaných rozvorou: Obr. 1 - Posunutí křídla doleva-doprava Obr. 2 - Přítlak horního rohu dopředu-dozadu (k rámu a od rámu) Seřízení dolního závěsu: a - přítlak spodního rohu dopředu-dozadu b - posunutí křídla doleva-doprava c - zvedání křídla nahoru-dolů c b a dolní závěs Seřizování přítlaku a těsnosti KŘÍDLO - RÁM U oken a balkonových dveří je možno seřizovat přítlak křídlorám prostřednictvím excentrů na křídlových západkách po obvodu kování křídla, které zapadají do západek na rámu a tím v poloze zavřeno přitahují křídlo k rámu. K seřízení opět použijte dodaný imbusový klíč. Síla přítlaku ovlivňuje sílu potřebnou k otáčení klikou. křídlová západka rámový protikus V případě, že při zavírání a otevírání křídla drhne excentr na křídle o západku na rámu, je možné rámovou západku přešroubovat nahoru/dolů. Nejprve však pečlivě dolaďte seřízení okna na závěsech. 16

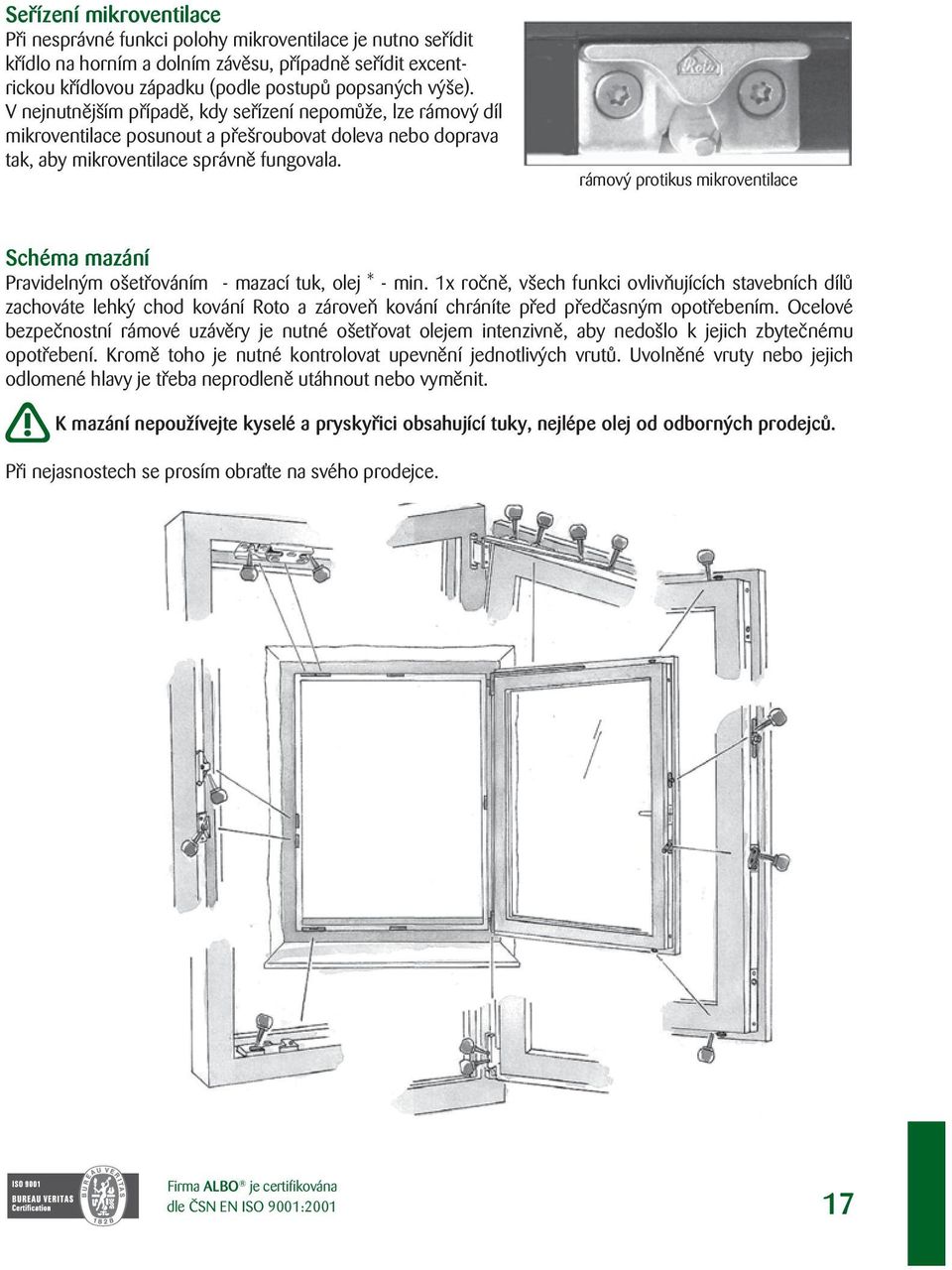

17 Seřízení mikroventilace Při nesprávné funkci polohy mikroventilace je nutno seřídit křídlo na horním a dolním závěsu, případně seřídit excentrickou kříd lovou západku (podle postupů popsaných výše). V nejnutnějším případě, kdy seřízení nepomůže, lze rámový díl mikroventila ce posunout a přešroubovat doleva nebo doprava tak, aby mikroventilace správně fungovala. rámový protikus mikroventilace Schéma mazání Pravidelným ošetřováním - mazací tuk, olej * - min. 1x ročně, všech funkci ovlivňujících stavebních dílů zachováte lehký chod kování Roto a zároveň kování chráníte před předčasným opotřebením. Ocelové bezpečnostní rámové uzávěry je nutné ošetřovat olejem intenzivně, aby nedošlo k jejich zbytečnému opotřebení. Kromě toho je nutné kontrolovat upevnění jednotlivých vrutů. Uvolněné vruty nebo jejich odlomené hlavy je třeba neprodleně utáhnout nebo vyměnit. K mazání nepoužívejte kyselé a pryskyřici obsahující tuky, nejlépe olej od odborných prodejců. Při nejasnostech se prosím obraťte na svého prodejce. Firma ALBO je certifi kována dle ČSN EN ISO 9001:

18 Skryté kování oken ALBO Ovládání Roto Royal Pro případ, kdy se okna vlivem průvanu v otevřené poloze zavírají, je možné vybavit okna speciálním příslušenstvím. Nežádoucímu přetočení kliky při poloze otevřeno je možno zamezit použitím úrovňové a ovládací zarážky. Aby byla zachována dlouhá životnost a bezpečná obsluha Vašeho okna, je bezpodmínečně nutné dodržovat následující. Údržba Pravidelným ošetřováním (mazací tuk, olej * - min. 1x ročně) všech funkci ovlivňujících stavebních dílů zachováte lehký chod kování Roto a zároveň kování chráníte před předčasným opotřebením. Ocelové bezpečnostní rámové uzávěry je nutné ošetřovat olejem intenzivně, aby nedošlo k jejich zbytečnému opotřebení. Kromě toho je nutné kontrolovat upevnění jednotlivých vrutů. Uvolněné vruty nebo jejich odlomené hlavy je třeba neprodleně utáhnout nebo vyměnit. K mazání nepoužívejte kyselé a pryskyřici obsahující tuky, nejlépe olej od odborných prodejců. Při nejasnostech se prosím obraťte na svého prodejce. 18

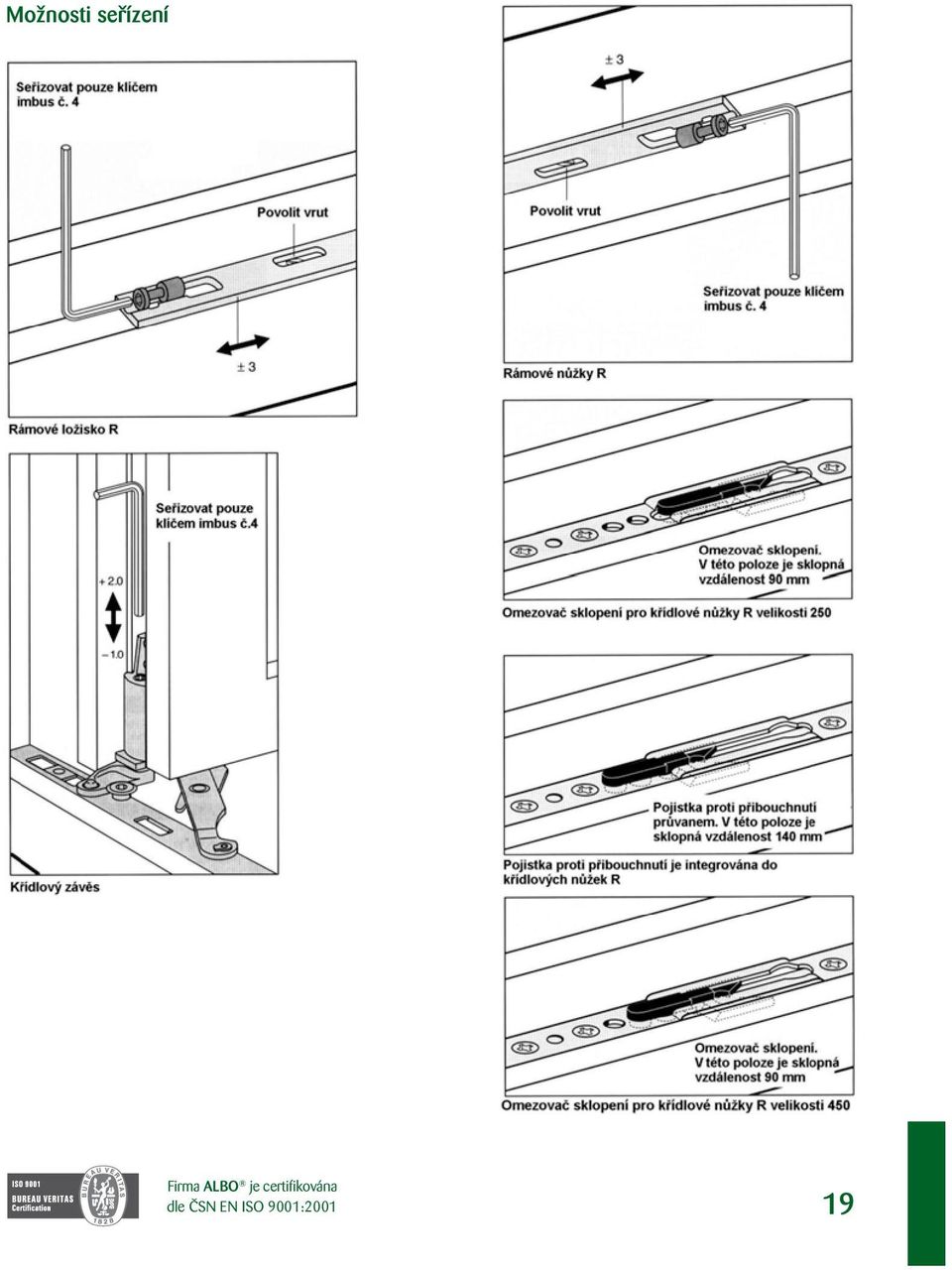

19 Možnosti seřízení Firma ALBO je certifikována dle ČSN EN ISO 9001:

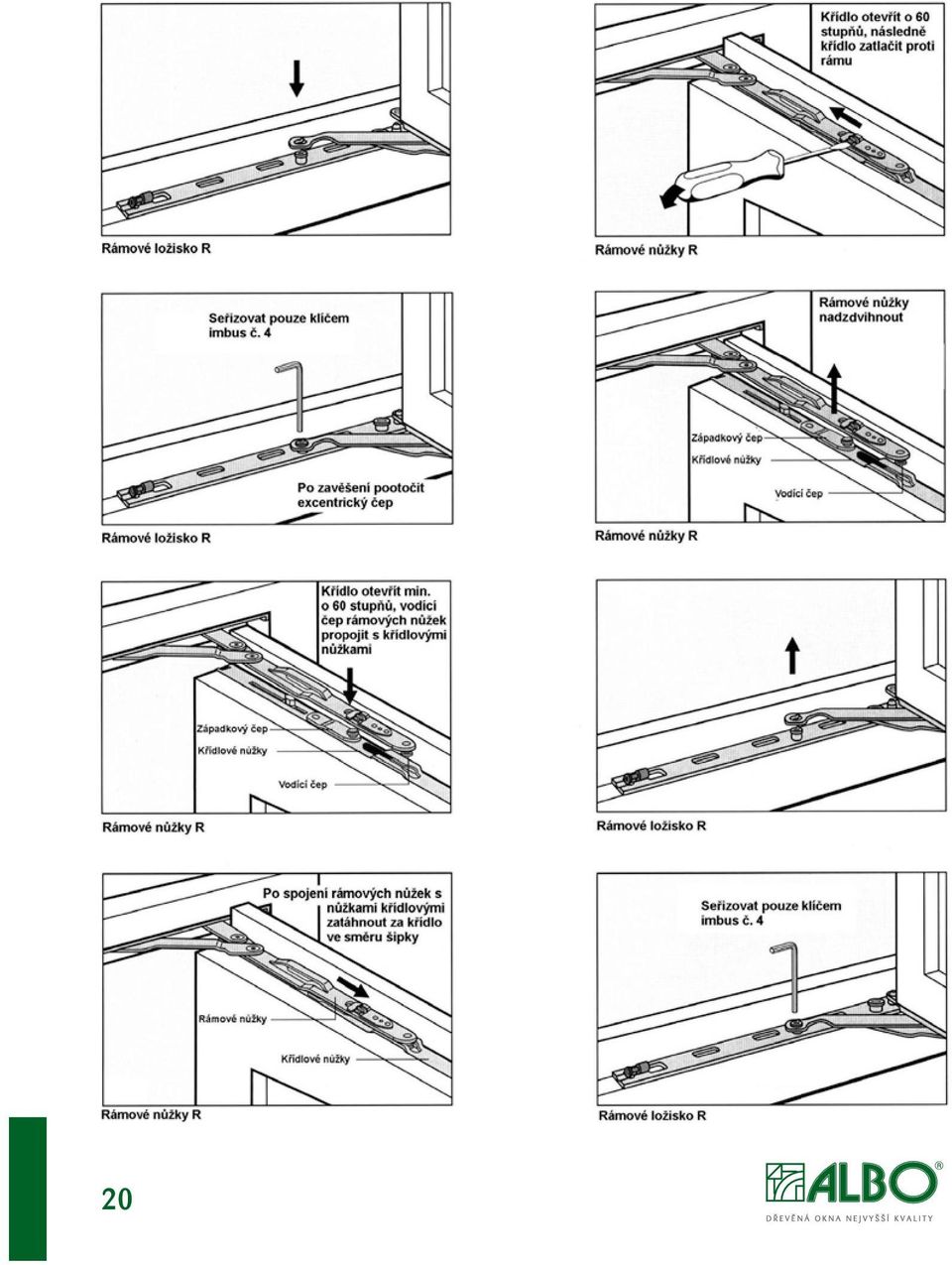

20 20

21 Obsluha vstupních dveří Dřevěné vstupní dveře se vyrábí pouze jako otevírací. Jako kování jsou zde použity více bodové automatické zámky ROTO, které umožňují současné uzamčení na třech místech. Dveře jsou dále opatřeny klikou/klikou nebo klikou/koulí, hliníkovým prahem, třemi seřizo vatelnými dveřními závěsy a cylindrickou vložkou se třemi klíči. U zámků vstupních dveří jsou použity standardní cylindrické vložky a klíče značky FAB, Guard, případně může být použita i jiná značka. Ke každé cylindrické vložce je dodávána bezpečnostní kartička, kte rou si uschovejte pro pozdější výrobu kopií klíčů. cylindrická vložka FAB Kování vstupních dveří Kování je vnitřní mechanický systém osazený v obvodové drážce rámu a křídla, který zajišťuje zamykání a odemykání dveří. Tento systém je ovládán klikou a cylindrickou vložkou. Zámek vstupních dveří má dvě polohy. Při zavírání vstupních dveří nemačkejte kliku, obvodové těsnění odtláčí křídlo. Dveře zavírejte pouze zatlačením nebo přitažením křídla k rámu, západky zaskočí do protikusů na rámu a dveře se zajistí. páčka rozvory U dvoudílných vstupních dveří se otevírání a zajišťování druhého křídla, které nemá kliku, ovládá pomocí rozvor. Spodní a horní roz vory při zavřeném křídle zaklesnou do západek na rámu a prahu a tím se křídlo zajišťuje v zavřené poloze. Povytažením rozvor kříd lo odjistíte a můžete ho otevřít. Protikusy rozvor na rámu je možné seřizovat pomocí excentrů, aby křídlo správně přiléhalo k rámu. Vysazení křídla vstupních dveří Při stavebních pracích, čištění a opravách je možné vysadit křídlo z rámu, provádí se to vytažením závěsových čepů. Otevřete dveřní křídlo a podložte jej v rozích. U všech tří závěsů vytlačte závěsové čepy směrem nahoru, můžete pro to použít např. kovovou tyčku a kladívko. Pak křídlo uchop te a posunutím do boku vysuňte ze závěsů. Vysazené křídlo ve svislé poloze opřete o zeď, vhodně podložte, aby nedošlo k jeho poškození a zajistěte proti pádu. Při opětovném nasa zení křídlo opět podložte, zasuňte křídlové díly závěsů do rámových dílů, vystřeďte a zasuň te závěsové čepy. Firma ALBO je certifi kována dle ČSN EN ISO 9001:

22 Seřizování vstupních dveří Vstupní dveře se mohou časem usadit, křídlo se svěsí a může začít drhnout nebo se špat ně zamykat (záleží zde na rozměru, hmotnosti a konstrukci dveří, provozních a teplotních podmínkách), proto je třeba po čase provést seřízení. K seřizování se používá seřizovací imbusový klíč č. 4 z dodané udržovací sady. Seřizovací šrouby jsou umístěny na dveřních závěsech. Námi dodávané vstupní dveře jsou ve standardu osazeny třemi kusy dveřních závěsů Simonswerk Baka 3D. závěs A Při seřizování počítejte s tepelnou roztažností materiálu, nechejte vůli mezi částmi křídla a rámu. Seřizování provádějte při odemčených a pootevřených dveřích. závěs H Seřízení kování vchodových dveří se nepovažuje za vadu v záruční lhůtě. závěs A Seřízení dveřního křídla osazeného závěsy Simonswerk Baka 3D BAKA protect 3D systém závěsů pro dřevěné vchodové dveře se skládá ze dvou hlavních závěsů pro seřizování přítlaku a jednoho závěsů, který je připevněn ve středu dveří a slouží k seřizování výšek. Seřizování stran 1. Zajišťovací šrouby v křídle lehce uvolnit. 2. Seřizovací šroub nastavit šestihranným klíčem SW 4. Otáčení vlevo pohyb ke straně zámku - max. 3 mm. Otáčení vpravo pohyb ke straně závěsů - max. 3 mm. 3. Zajišťovací šrouby v křídle znovu dotáhnout. Seřizování výšek 1. Zajišťovací šrouby u všech rámových dílů lehce uvolnit. 2. Nastavitelným excentrickým šroubem u H- závěsů seřídit šestihranným klíčem dveře výškově - max. 3 mm). 3. Zajišťovací šrouby u všech rámových dílů znovu dotáhnout. 22

23 Seřizování stran 1. Zajišťovací šrouby u všech rámových dílů lehce uvolnit. 2. Otáčením nastavitelným excentrickým šroubem u A-závěsů v dolní a horní rámové části šestihranným klíčem SW 4 seřídit těsnící přítlak - max. 4 mm. 3. Zajišťovací šrouby u všech rámových dílů znovu dotáhnout. Po dokončení seřizování je nutné opět dotáhnout upevňovací šrouby u všech tří závěsů! Seřízení západky zámku Aby křídlo dveří těsně doléhalo k rámu, je důležité přesně seřídit rámový protikus hlavní západky dveřního zámku. Provádí se to posu nutím protikusu tak, aby bylo možné dobře dorazit křídlo k rámu pro zacvaknutí západek a lehce zamykat. Křídlo by nemělo mít při zavření vůli. Povolte upevňovací šrouby a nastavte protikus, po nasta vení opět utáhněte upevňovací šrouby. 1 2 Seřízení protikusu ovlivňuje sílu potřebnou k otáčení cylindrické vložky a tím i sílu k uzamčení dveří! Zámek vstupních dveří nikdy nerozdělávejte, s největší pravděpodobností byste jeho součástky již nesložili zpět! seřízení protikusu zámku Seřizování přítlaku KŘÍDLO-RÁM na straně zámku U vstupních dveří na straně zámku je možno seřizovat přítlak křídlo rám pomocí excentrů na rámovém protikusu, do kterého zapada jí horní a spodní západky z křídla. Nasaďte dodaný imbusový klíč č. 4 do seřizovacích šroubů excentru a otáčením doleva nebo doprava nastavte požadovanou polohu protikusu stejně u obou šroubů. Na horním protikusu se seřizuje přítlak horní části dveřního křídla a na spodním protikusu přítlak spodní části dveřního křídla. 1 2 Síla přítlaku ovlivňuje sílu potřebnou k otáčení cylindrické vložky. seřízení protikusu horní a spodní západky Firma ALBO je certifi kována dle ČSN EN ISO 9001:

24 Zdvižně odsuvné stěny Vaše okno / balkónové dveře byly vybaveny hodnotným kováním Roto Patio Life. Aby byla zachována dlouhá životnost a bezvadná funkce tohoto kováni, je nutné provádět následující údržbu resp. přezkoušení: Všechny díly kování zbavit zbytku vápna, cementu a malty a zabránit tak poruchám, které jsou způsobeny zablokováním posuvných prvků kování. Nosná kolejnice (spodní) musí být stále udržovaná v čistotě. Všechny pohyblivé díly a všechna místa zavírání musí být nejméně jedenkrát ročně ošetřena olejem nebo tukem. Nepoužívat oleje a tuky na kyselé bázi. Seřizovat přítlak křídla: Přítlak křídla je možné změnit pomocí seřizovatelných závěrových prvků. Seřizování sklopně-posuvného kování může provádět pouze odborně vyškolený pracovník. Při zavírání posuvných dveří Patio Life je třeba dbát na to, aby mezi rám a křídlo nebyly přivřeny žádné předměty. Nebezpečí přivření hrozí zejména malým dětem a domácím zvířatům. 1. Poloha uzavřeno 2. Poloha posunuto Výškový posun ± 0,6 mm 3. Poloha pro štěrbinové větrání Imbusový klíč SW 6 mm 24

25 Sklopně posuvné terasové dveře PATIO S Vaše okno / balkónové dveře byly vybaveny vysoce jakostním, sklopně posuvným kováním Patio 3130 / 4150 S. Aby zůstala trvale zachována bezchybná funkce kování, je nutné provádět následující údržbářské práce resp. přezkoušení: Veškeré díly stavebního kování musí být očištěny od vápenných, cementových a maltových směsí, aby se zamezilo poruchám funkčnosti, které jsou způsobeny blokací dílů. Nosná kolejnice (spodní) musí být stále čistá. Všechny pohyblivé díly a všechna závěrová místa minimálně 1x ročně namazat mazacím tukem nebo olejem. Používejte pouze mazivo nebo olej, který neobsahuje kyselé přísady! Zvláštní pozornost je nutné věnovat údržbě těchto dílů: nůžkám vodící kolejnici vypínacímu mechanismu na vozíku a náběhu na ovládací kostce rámovým uzávěrům a závěrovým čepům Seřízení přítlaku křídla - seřízením čepů je možné měnit přítlak křídla krámu. 1. Pozice uzavřeno 2. Pozice sklopeno 3. Pozice odsunuto nezaskočí při zavírání zaskočí při zavírání Firma ALBO je certifikována dle ČSN EN ISO 9001:

26 Varianta s čepy pokyny pro seřízení Základní nastavení Excentrický závěrový čep ROTO-označení: E Čep s možností seřízení přítlaku. Rozsah seřízení přítlaku ±0,8 mm Základní nastavení Hřibový závěrový čep ROTO-označení: P Bezpečnostní hřibový závěrový čep s možností seřízení přítlaku. Rozsah seřízení přítlaku ±0,8 mm Základní nastavení Seřiditelný hřibový závěrový čep ROTO- označení: V Bezpečnostní hřibový závěrový čep s možností seřízení přítlaku a výšky. seřízení přítlaku Rozsah seřízení přítlaku ±0,8 mm Rozsah výškového seřízení ±0,2 mm Rozsah výškového seřízení ±0,4 mm maximální výškové seřízení Rozsah seřízení přítlaku ±0,8 mm Rozsah výškového seřízení ±0,6 mm Rozsah výškového seřízení ±0,8 mm 26

27 Sklopně posuvné terasové dveře PATIO Z Vaše okno / balkónové dveře byly vybaveny vysoce jakostním, sklopně posuvným kováním Patio 3130/4150Z. Aby zůstala trvale zachována bezchybná funkce kování, je nutné provádět následující údržbářské práce, resp. přezkoušení: Veškeré díly stavebního kování musí být očištěny od vápenných, cementových a maltových směsí, aby se zamezilo poruchám funkčnosti, které jsou způsobeny blokací dílů. Nosná kolejnice (spodní) musí být stále čistá. Všechny pohyblivé díly a všechna závěrová místa minimálně 1x ročně namazat mazacím tukem nebo olejem. Používejte pouze mazivo nebo olej, který neobsahuje kyselé přísady! Zvláštní pozornost je nutné věnovat údržbě těchto dílů: nůžkám vodící kolejnici vypínacímu mechanismu na vozíku a náběhu na ovládací kostce rámovým uzávěrům a závěrovým čepům Seřízení přítlaku křídla - seřízením čepů je možné měnit přítlak křídla krámu. 1. Pozice uzavřeno 2. Pozice sklopeno 3. Pozice odsunuto nezaskočí při zavírání zaskočí při zavírání Excentrický závěrový čep ROTO - označení: E Čep s možností seřízení přítlaku. Rozsah seřízení ±0,8 mm Seřiditelný hřibový závěrový čep ROTO označení: V Bezpečnostní hřibový závěrový čep s možností seřízení přítlaku a výšky. Rozsah seřízení ±0,8 mm Firma ALBO je certifikována dle ČSN EN ISO 9001:

28 Skládací terasové stěny Patio 6000 rozsah seřízení, funkce a údržba jednotlivých dílů. 2 mm regulace otáčivého bodu resp. náběhového rádiusu SW 13 Přizpůsobení výšky přesahu (15-21) a seřízení přítlaku Podložky pro výšku přesahu mm Při montáži vozíku resp. kluzáku je nutné dbát na správnou pozici pouzdra se závitem Klíč na šestihrannou hlavu šroubu SW 4 - pouze k aretaci Stranové seřízení ± 2 mm Seřízení prostřednictvím povolení tohoto šroubu. Údržba centrálního závěrového mechanismu podle údajů výrobce Vnitřní díl rámového závěsu ± 4 mm stranové seřízení Podlahovou kolejnici (zvláště při bezbariérovém provedení) zbavit nečistot - nejlépe vysavačem Klíč na šestihrannou hlavu šroubu SW 4 k aretaci Seřízení prostřednictvím šroubu s vnitřním šestihranem SW 4 Přizpůsobení výšky přesahu (15-21 mm) a seřízení přítlaku 2 mm regulace otáčivého bodu resp. náběhového rádiusu Výškové seřízení 28

29 Pořadí ovládání křídel 1. Vždy nejprve otevřít průchozí křídlo (OS resp. O) 2. Navazující křídla skládacích dveří otevírat postupně ve směru od průchozího křídla (veškeré závěrové body musí být v poloze otevřeno). Ochrana, čištění a údržba oken, dveří a doplňků Ochrana před a v průběhu stavebních a jiných prací Před aplikací omítek pečlivě zakryjte povrchy rámů, křídel, skel a doplňků, používejte k tomu nejlépe plastové fólie. V případě, že používáte také lepící pásky, použijte pouze ty, které jsou určeny pro akrylátové laky, jinak hrozí odtržení laku při odstraňování pásky nebo zanechání těžce odstranitelného lepidla. Doporučujeme používat lepící pásky TESA 4438, TESA 4838 nebo den Braven UV beständig - páska maximálně po dobu nezbytně nutnou na ochranu při samotném procesu práce u výrobku maximálně však 7dnů, jinak hrozí odtržení laku a zanechání lepidla. Zvláštní péči věnujte ochraně a zakrytí venkovních hliníkových eloxovaných okapnic a parapetů. Pokud při stavebních pracích dojde ke styku okapnic a parapetů s maltou nebo vápnem, musí být okamžitě očištěny a omyty vodou, jinak dojde k poškození (naleptání) jejich povrchové úpravy. Firma ALBO je certifikována dle ČSN EN ISO 9001:

30 Styk s vápnem, maltou a betonovými směsmi může mít za následek také poškození povr chové úpravy a funkčnosti všech dílů oken a dveří, skel, těsnění a dřevěného materiálu. Výrobky a jejich části dále nesmí přijít do styku s ropnými produkty, organickými rozpouš tědly, kyselinami, louhy a dalšími látkami, které mohou způsobit jejich poškození. Dále dbejte na to, aby se do systémů kování a zámků nedostaly nečistoty, které by způso bily jejich poruchu. Stejné postupy jako pro ochranu před a v průběhu stavebních prací platí také pro malování a další činnosti. Pokud v blízkosti oken a dveří používáte brusku nebo jiný nástroj, od kterého odlétávají jiskry, zakryjte celá okna, dveře a skla, jinak dojde k jejich popálení a poškození. Na veškeré vady způsobené nesprávnou ochranou, čištěním a udržováním výrobků se nevztahuje záruka. Čištění po ukončení stavebních prací Po ukončení stavebních prací ihned odstraňte zbytky malty z oken, dveří, okapnic, skel a parapetů. Vše čistěte velmi opatrně, vždy za vydatného smáčení vodou. Nikdy výrobky nečistěte na sucho a nepoužívejte agresivní látky, rozpouštědla, kyseliny, louhy a abrasivní prostředky. Vyvarujte se také mechanického čištění, aby nedošlo k poškrabání povrchové úpravy. Odstraňte zbytky malty z obvodového kování, zejména se zaměřte na horní části křídel a rámů, kde se zbytky malty často přehlédnou. Nečistoty po zednickém zapravení a jiné nečistoty v kování oken a balkonových dveří a v zámku vstupních dveří způsobují zhor šení jejich ovládání, rychlejší opotřebení a špatnou funkci. Mohou však způsobit také zablokování a poškození celého kování nebo zámku, proto je udržujte stále čisté. Kování v případě potřeby namažte, používejte vazelínu z dodané udržovací sady nebo jiný vhod ný mazací prostředek - bezbarvou vazelínu, silikonový nebo jiný řídký olej. K čištění obvodového kování nepoužívejte agresivní čistící prostředky způsobující korozi kovů - SAVO a pod. Lepící pásky použité k ochraně oken a dveří ponechte maximálně po dobu nezbytně nutnou na ochranu při samotném procesu práce u výrobku maximálně však 7dnů, jinak hrozí odtržení laku a zanechání lepidla. K odstranění lepících pásek z oken a dveří nikdy nepoužívejte ostré a špičaté nástroje, abyste nepoškodili povrchovou úpravu výrob ku. K odstranění zanechaného lepidla nikdy nepoužívejte rozpouštědla a abrasivní pro středky, abyste nepoškodili povrchovou úpravu výrobku. Na okapnici ve spodní části okna jsou otvory pro odvod vody z prostoru mezi křídlem a rámem. Občas je vyčistěte a propláchněte vodou, aby nedošlo k jejich zanesení. Skla čistěte podle postupu uvedeného dále. Rámy a křídla oken a dveří, znečistěné PU pěnou, lze očistit pouze mechanicky vybrou šením a následným nanesením nové povrchové úpravy. Postup opravy povrchové úpravy naleznete dále. Při znečištění skel, okapnic a parapetů PU pěnou je lze očistit pouze mechanicky. 30

31 Po ukončení stavebních nebo montážních prací a poté minimálně 2x do roka vždy po před chozím umytí oken a dveří proveďte kontrolu a ošetření povrchové úpravy udržovacími prostředky z dodané sady. Postup ošetřování povrchové úpravy naleznete na 35. Čištění a údržba oken a dveří v průběhu užívání Pravidelná údržba je rychlá a nenáročná, předchází větším škodám, prodlužuje životnost výrob ků a interval jejich renovace. Okna, dveře a doplňky čistěte nejméně 2x za rok a to velmi opatrně. Povrch dřevěných oken, dveří, skel a doplňků omyjte čistou vodou s běžným saponátem. Výrobky a jejich části nikdy nečistěte na sucho a nepoužívejte agresivní látky, rozpouštědla, kyseliny, louhy a abrasivní prostředky. Vyvarujte se také mechanického čištění, aby nedošlo k poškrabání povrchové úpravy. Pravidelně, alespoň 2x ročně, vysajte prach a nečistoty z kování po obvodu křídla, kování v případě potřeby namažte. K čištění obvodového kování, okapnic a parapetů nepoužívejte prostředky způsobující korozi kovů - SAVO a pod. Ve spodní části okna jsou otvory pro odvod vody z prostoru mezi křídlem a rámem, občas je vyčistěte a propláchněte vodou, aby nedošlo k jejich zanesení. Okna a dveře doporučujeme ošetřit udržovacími prostředky z dodané sady ihned po ukončení stavby a poté minimálně 2x do roka vždy po předchozím umytí oken. Pro dlužíte tím životnost povrchové úpravy. Aby Vám okna dlouho sloužila, je nutné kontrolovat kování, těsnění, zasilikonování skla, provádět pravidelnou údržbu a správně větrat. Jen tak zajistíte funkčnost oken a dveří na dlouhou dobu. Doporučujeme provést kontrolu správné funkčnosti výrobků minimálně 1x za rok. V přípa dě potřeby seřízení a oprav zajistěte odborný servis nebo kontaktujte naše servisní oddě lení. Čištění skel Štítky ze skel je nutné odstranit a uschovat ihned po montáži. Prvních pět mytí skel je nutné provádět pouze čistou vodou a následně Okenou nebo jiným obdobným přípravkem na bázi alkoholu. Nesmí se používat odmašťovací prostředky, které samy obsahují mastnotu (JAR a pod.), jinak se na sklech mohou objevit mastné skvrny. Pro další čištění již můžete běžné čistící prostředky použít. Čištění a ochrana těsnění Obvodové těsnění v průběhu užívání čistěte vodou se saponátem. Po očištění namažte leh ce silikonovým olejem a otřete hadrem. Firma ALBO je certifikována dle ČSN EN ISO 9001:

32 Mazání obvodového kování Obvodové kování oken a dveří je složeno z třecích součástí. Je potřeba 1x za půl roku nebo podle potřeby, po předchozím vyčiš tění obvodového kování, namazat všechna pohyblivá místa. Otevřete okno, zmáčkněte pojistku proti otáčení kliky, pak otáčejte kli kou nahoru a dolů a mažte všechny pohyb livé části obvodového kování. Tak promažete i nedostupná místa. K mazá ní používejte vazelínu z dodané udržovací sady nebo jiný vhodný mazací prostředek (bezbarvou vazelínu, silikonový nebo jiný řídký olej). Mazací místa kování ošetřete tak, aby mazivo nestékalo po vnějších plochách kování a neznečišťovalo povrch výrobku. Přebytečné mazivo setřete suchým hadrem. K mazání kování nepoužívejte mazadla, kte rá způsobují korozi. dodaná mazací vazelína Výměna izolačních skel Při rozbití nebo jiném poškození izolačního skla Vám provedeme jeho výměnu v rámci pla ceného servisu. Prasklé sklo a další poškození skel v době po předání díla se nepovažuje za skrytou vadu, na tato poškození se nevztahuje záruka. Po montáži odstraňte výrobní štítky ze všech skel, popište je názvem místnosti a nalepte na zadní část faktury. Usnadníte nám tím v budoucnu identifikaci a objed návku nových skel v případě výměny. zasklívání a silikonování oken Výroba náhradních klíčů K zámku vstupních dveří dodáváme ve standardu cylindrickou vložku se třemi kusy klíčů. K cylindrické vložce je dodávána navíc bezpečnostní karta, která slouží jako doklad s informa cemi k výrobě náhradních klíčů. Po předložení této karty Vám náhradní klíče zhotoví kterýko liv výrobce klíčů ve Vašem okolí. Naše společnost výrobu náhradních klíčů nezajišťuje. klíč FAB Při ztracení této karty nebude možné náhradní klíče vyrobit a bude te si muset cylindrickou vložku nechat vyměnit. Dodání nové cylin drické vložky provádíme v rámci placeného servisu. U náhradních klíčů vyrobených z měkkého kovu může dojít k odlomení a uvíznu tí jejich částí v cylindrické vložce. Způsobené poškození nebo zablokování cylindrické vložky a zámku pak nebude uznáno jako reklamace. Proto používejte pouze klíče z tvr dého kovu. 32

33 Větrání Pro správnou funkci a dlouhou životnost oken je třeba pravidelně větrat odvádět vlh kost. Správným větráním zabráníte poškození nátěru, nabobtnání a poškození dřevěného materiálu, korozi a poškození funkce kování, vlhnutí zdiva kolem zabudovaného okna nebo dveří, vlhnutí rohů místností a vzniku plísní. Jasným dúkazem nedostatečného větrání je vznik kondenzátu (rosení) na vnitřní straně skel, rámů a křídel. Větrání je důležité zejmé na tam, kde dochází k tvorbě vodních par - kuchyně, koupelny, prá delny a sušárny. Význam ným zdrojem vlhkosti jsou také vydechované vodní páry - dospělý člo věk vydýchá jen za noc 1 1,5 l vody. Vlhkost vzniká také po úklidu a zalévání květin. Vzhledem k vysoké těs nosti oken se za běžného užívání doporučuje 2-3x denně intenzivně větrat a vhodně využívat mikro ventilaci. Doba větrání by měla být 5-10 minut, ne však delší dobu, aby se do místnosti nedostalo velké množství vlhkosti z ven kovního vzduchu. Důkladně větrat je důležité také při mokrých stavebních procesech po výměně oken a dveří omítání, betonování..., při montáži do novostaveb, při malování a dalších stavebních pra cích. V zimě dochází k rosení také v málo vytápěných místnostech, proto je nutno současně topit i větrat, zvláště když se na vnitřní straně okna nebo dveří vytváří kondenzát (rosení). Suchý vzduch se zahřívá rychleji, následně teplý vzduch pojme více vlhkosti a tím dochází k ome zení rosení skel. Účelným a správně provedeným větráním zajistíte zdravé prostředí v místnosti. Nadměr né větrání vede k úniku tepla a následným tepelným ztrátám, nedostatečné větrání nezajistí potřebnou výměnu vzduchu. Při relativní vlhkosti vzduchu v interiéru nad 60 % dochází k destabilizaci laku. Na vznik kondenzátu - rosení a následná poškození se nevztahuje záruka, jedná se o běžný fyzikální jev způsobený místními podmínkami. Zdroje vlhkosti Koupelna - koupací vana uvolní asi 1,2 l vody do ovzduší během jednoho koupání. Při jednom sprchování se uvolní do ovzduší asi 1,6 l vody. Kuchyně - myčka nádobí uvolní 0,15 až 0,25 l vody během jednoho cyklu. Pračka 0,22 až 0,4 l vody za jedno praní. Při vaření se do ovzduší dostane 0,45 až 1 litr vody za hodinu. Ložnice - jedna osoba dodá do ovzduší asi 1 l vody za noc. Obývací pokoj - člověk podle druhu činnosti generuje od 0,05 do 0,2 l vody za hodinu. Velká pokojová květina vygeneruje od 0,02 po 0,03 l za hodinu. Firma ALBO je certifikována dle ČSN EN ISO 9001:

34 Rosení skel a prevence U všech typů oken a dveří může docházet v chladném období k rosení skel zevnitř místnos ti. Vodní páry, vzniklé uvnitř domu, které nemají díky těsnosti okna kudy uniknout, se srazí na nejchladnějším místě domu. Tím bývá zpravidla okno nebo dveře, ať už jsou osazeny jakýmkoliv sklem. Stává se tak většinou u starých vlhkých domů, bytů, novostaveb, v málo vytápěných místnostech nebo v místnostech s vysokou vlhkostí. Dále může docházet také k rosení skel zvenčí, je to opět zapříčiněno srážením vodních par na chladném skle. K tomu to jevu dochází u izolačních dvojskel a trojskel s vyššími izolačními vlastnostmi, kdy vnější sklo není ohříváno únikem tepla zevnitř místnosti. Zabránit nebo snížit rosení skel uvnitř místnosti lze několika způsoby: 2-3x denně intenzivně větrat (5-10 minut), žaluzie musí být vytaženy, aby nebránily proudění vzduchu ke sklu, záclona nesmí bránit proudění vzduchu ke sklu, parapetní deska nesmí bránit proudění vzduchu ke sklu (nesmí zakrývat radiátor), pod oknem by měl být radiátor, aby teplý vzduch, proudící od něj nahoru, osušoval sklo, na parapetní desce nesmí být žádný zdroj vlhkosti (např. květináč), omezit zdroje vlhkosti v místnosti nebo domě, zvýšit teplotu v místnosti (teplý vzduch absorbuje více vlhkosti), v kuchyni při vaření používejte odsavač par (digestoř). Na vznik kondenzátu (rosení) a následná poškození se nevztahuje záruka, jedná se o běžný fyzikální jev způsobený místními podmínkami. Zrání akrylátových laků Akrylátové vodou ředitelné laky a nátěrové systémy jsou obecně konstruovány tak, aby výsledný nátěr byl vodě odolný, velmi dobře paropropustný, elastický a dostatečně houževnatý při změnách objemu dřeva vlivem kolísající vlhkosti, odolný vůči UV a IR záření a dalším povětrnostním vlivům a aby dlouhodobě si nátěr podržel elegantní vzhled a zachoval původní lesk. Charakter používání oken nepředpokládá však vysokou odolnost těchto laků vůči zvýšenému mechanickému namáhání zejména otěruvzdornost, oděruvzdornost a nárazuvzdornost lakového filmu. Pokud navíc v průběhu zrání laku je povrch okna v této době vystaven působení velmi zvýšené vlhkosti či dokonce mokra, způsobí dočasná přítomnost změkčovadel optické změny na povrchu laku. Tento jev se dá pozorovat zejména u tmavších lazur, kde se objeví lehce mléčné skvrny. Pokud nadbytečná vlhkost přestane působit, prostě řečeno, když to uschne, skvrny zmizí. V tomto případě se jedná o známý neškodný optický jev, kdy voda spolu s molekulami alkoholu tvoří emulzi, která se mléčně zakaluje. Tento jev se může při opakovaných deštích objevit několikrát. Po definitivním uzrání barvy, tedy po asi 6-8 týdnech, kdy tento alkohol již z nátěrového filmu vyprchal, se popisovaný jev už nestane. Zrání barvy je ovšem také ovlivněno způsobem používání stavebního dílu, například při zavření stavby a provádění mokrých procesů se zrání barvy úměrně prodlužuje. Jedná se o normální proces zrání nátěrové hmoty a není tím nijak ovlivněna kvalita či trvanlivost nátěrového systému. 34

35 Ošetřování povrchové úpravy Povrchová úprava oken a dveří provedená ve výrobě, poskytuje jen časově omezenou ochranu. Dřevěné lakované díly oken a dveří je nutné v průběhu používání udržovat a chrá nit před vnějšími vlivy. Drobná poškození a mikrotrhlinky na povrchu vznikají například po krupobití nebo mecha nickým poškozením povrchu. Voda pak může proniknout pod povrchovou úpravu. U jehlič natého dřeva se toto poškození projevuje tzv. modráním dřeva. Tomuto zabráníte včasným použitím prostředků z udržovací sady dodané ke každé zakázce při montáži. Prostředky z udržovací sady jsou určeny k použití pro vyzrálé - 2 měsíce a starší povrchové úpravy. Stopy po krupobití na dřevěném okně po jednoročním působení povětrnostích podmínek: Obr. 1: Bez použití udržovací emulze Pfl ege milch. Mikrotrhlinkami vniká voda, působením vlhka a mikroorganismů vzniká poškození. Obr. 2: S použitím udržovací emulze Pflegemilch. Mikrotrhlinky jsou zcela uzavřeny, voda nemůže pronikat ke dřevu. Obr. 1 Obr. 2 Dodaná udržovací sada mimo jiné obsahuje speciální čistící emulzi, udržovací mléko a houbičku. Pravidelným a správným používáním dodaných prostředků prodloužíte životnost povrchové úpravy a tím i interval renovace Vašich oken a dveří. Udržovací sada je sestavena přímo a pouze pro výrobky Vaší zakázky, proto ji není možné použít pro jiné výrobky! Používání přípravků z udržovací sady je podmínkou pro poskytnutí záruky 5 let na povrchovou úpravu. udržovací sada Čisticí emulze Čisticí emulze (Spezialreiniger) slouží k odstranění nečistot, které nelze odstranit vodou a běžným saponátem. Nanáší se had říkem na dřevěné plochy, rozpuštěné nečis toty se setřou. odstraňování nečistot pomocí Konzervační mléko dodaného čističe Konzervační mléko je speciálně určeno k nanášení na plochy dřevěných částí výrobků s povrchovou úpravou pomocí lazur, které jsou vystaveny povětrnostním Firma ALBO je certifi kována dle ČSN EN ISO 9001:

36 vlivům. Konzervační mléko se vtáhne do povrchu nátěru a uzavře mikrotrhlinky a póry v lakovaném filmu. Tím zabrání průniku vody a chrání tak před působením povětrnost ních vlivů. Voda je vytvořeným povrchem odpuzována a snižuje se možné znečištění povrchu. Povrch je nakonzervován a je obnoven jeho lesk. Použití konzervačního mléka prodlužuje životnost vodou ředitelných laků a zároveň oddaluje renovační interval oken a dveří. Konzervační mléko se nanáší na povrch rámů a křídel z vnější strany, při maximální teplotě povrchu dřeva 20 C. Teplota vzduchu při aplikaci nesmí být nižší než 5 C. Během nanášení nesmí na rám a křídlo působit přímé sluneční záření. Pro údržbu větších ploch lze konzer vační mléko smíchat s vodou v poměru 1:1 a nanášet pomocí hadříku, dodané houbičky nebo jemným štětečkem. Doba zasychání konzervačního mléka po aplikaci je přibližně jed na hodina. Po jeho použití se vytvoří ochranný film a utěsní se mikroskopické trhliny. Takto ošetřené plochy se již dále neleští. Aplikační houbičku před použitím namočte na několik minut do vody, houbička nabobtná a změkne. Po použití ji vyperte ve vodě a příště ji můžete zase použít. houbička v dodaném - slisovaném stavu houbička po namočení do vody konzervace ploch pomocí dodaného mléka 36

37 Opravy poškozených nátěrů Působením mechanických nečistot v ovzduší, slunečním zářením a dalšími vlivy svrchní vrstva povrchové úpravy slábne. Pro dlouhodobé zachování optimální povrchové úpravy rámů a křídel dřevěných oken a dveří musí uživatel nutně provádět pravidelnou údržbu. Ta se provádí dvakrát ročně, vždy na jaře a na podzim pomocí speciálních přípravků z dodané udržovací sady. Postup ošetřování povrchové úpravy pomocí udržovací sady naleznete na 35. Ochranný lak nesmí být mechanicky poškozen, aby nepronikla vlhkost do dřeva. V případě, že zjistíte poškození laku, je třeba dřevo ošetřit impregnací a poškozené místo zakrýt potřebnou vrstvou laku. Při poškození povrchu je nutno dodržovat zásadu provádění opravy nátěru v nejkratším časovém odstupu od poškození. Tím předejdete rozšíření poškození a zjednodušíte si pro váděnou opravu. Opravu nátěru provádějte vždy za bezprašných podmínek. Nikdy nenatírejte silikon, ková ní, těsnění a okapnice. Poškození nátěru - povrchové úpravy vnějšími vlivy není vadou v rámci záruční doby. Oprava a obnova nátěru - povrchové úpravy není servisem v rámci záruční doby. Pro veškeré nátěrové práce používejte výhradně vodou ředitelné základní nátěry a akry látové lazury z dodané udržovací sady. Pro nátěry větších ploch si je můžete u nás dokoupit. Lazury nanášejte štětcem pro vodou ředitelné akrylátové lazury. Základní impregnace Základní impregnace slouží k ochraně dřeva. Obsahuje účinné lát ky, jež chrání dřevo proti škůdcům, hnilobě a houbám. Základní impregnace v sadě je označena písmenem Z - základní a je řídké konsistence. Akrylátový lak Akrylátový lak slouží k vytvoření lazury, která chrání dřevěné díly proti vnějším vlivům a vnikání vlhkosti. Akrylátový lak v sadě je a akrylátového laku označen písmenem V - vrchní a je husté konsistence. balení základního nátěru a akrylátového laku Oprava drobných poškození: V případě, že dojde k mírnému poškození povrchu nátěru tzn., že je porušena svrchní vrst va, poškození nezasahuje do dřeva - lehké poškrábání apod. a oprava probíhá bezprostřed ně po poškození, doporučujeme následující postup - poškozené místo vyčistit a mírně zabrousit brusným papírem nebo houbičkou zrnitosti 280. Místo důkladně zbavit prachu a následně ošetřit lazurou. Doporučujeme provést tolik nátěrů - zpravidla 2-3 nátěry s časovým odstupem min. 30 minut při teplotě od + 5 C do +20 C, až do docílení shodného odstínu s okolním nátěrem. Doporučujeme použít jemné štětce vhodné pro akrylátové nátěrové hmoty. Při větším počtu poškození doporučujeme přetřít na závěr alespoň jednou vrstvou celou plochu od jednoho rohu ke druhému. Pozor na shodnost odstínů s dalšími natřenými plochami. Firma ALBO je certifikována dle ČSN EN ISO 9001:

38 Obnova povrchové úpravy Doporučená doba pro obnovu laku je 5-10 let dle klimatických a místních podmínek. Obno va laku se provádí nátěrem z venkovní strany. V případě, že je poškozena povrchová úprava i z vnitřní strany, proveďte opravu stejným způsobem. V případě obnovy nátěru není před touto obnovou třeba starý lak odstraňovat, jelikož nezůstávají nerovnoměrné zbytky starého laku. Postup obnovy povrchové úpravy: Okna a dveře očistěte, umyjte a zabruste brusným papírem nebo houbičkou zrnitosti 280, aby došlo k odstranění zašedlých míst. Hrany bruste opatrně. Ze všech ploch odstraňte brusný prach. Místa poškozená a probroušená až na dřevo nejprve ošetřete 2x impregnací základním nátěrem. Po zaschnutí základního nátěru celé okno natřete dvakrát v 6 hodino vých intervalech svrchní lazurou. Silněji vybroušená místa je před přetřením celé plochy nutno natřít jednou nebo vícekrát vrchní lazurou a pak teprve přetřít celou plochu tak, aby došlo ke shodnosti barevného odstínu. Pravidla pro bezproblémovou funkčnost a zachování dlouhé životnosti a estetické hodnoty výrobků firmy ALBO Odborná doprava výrobků firmou ALBO Montáž smluvními a proškolenými partnery firmy ALBO Seřízení zabudovaných výrobků Výrobky osazovat po veškerých mokrých procesech na stavbě Ochrana oken před poškozením drobných zednických prací - není ve standardní dodávce od firmy ALBO - S-profil nalepený na výrobku a folie ochraňující výrobek - olepení výrobku výhradně páskou TESA 4438, TESA 4838 nebo den Braven UV beständig - páska maximálně po dobu nezbytně nutnou na ochranu při samotném procesu práce u výrobku maximálně však 7dnů Chránit výrobky před mechanickým a jiným poškozením Nečistoty ihned odstranit navlhčeným hadříkem čistou vodou, případně udržovací sadou ALBO k tomu určenou Z exteriérové strany výrobek ošetřit udržovací sadou ALBO 1x - 2x ročně Výrobek 1x - 2x ročně v pohyblivých částech kování promazat olejem k tomu určeným Při osazení výrobků do probíhající stavby - v zimním období topit a zároveň větrat - v letním období větrat Dotazy a servis reklamace@albo.cz 38
