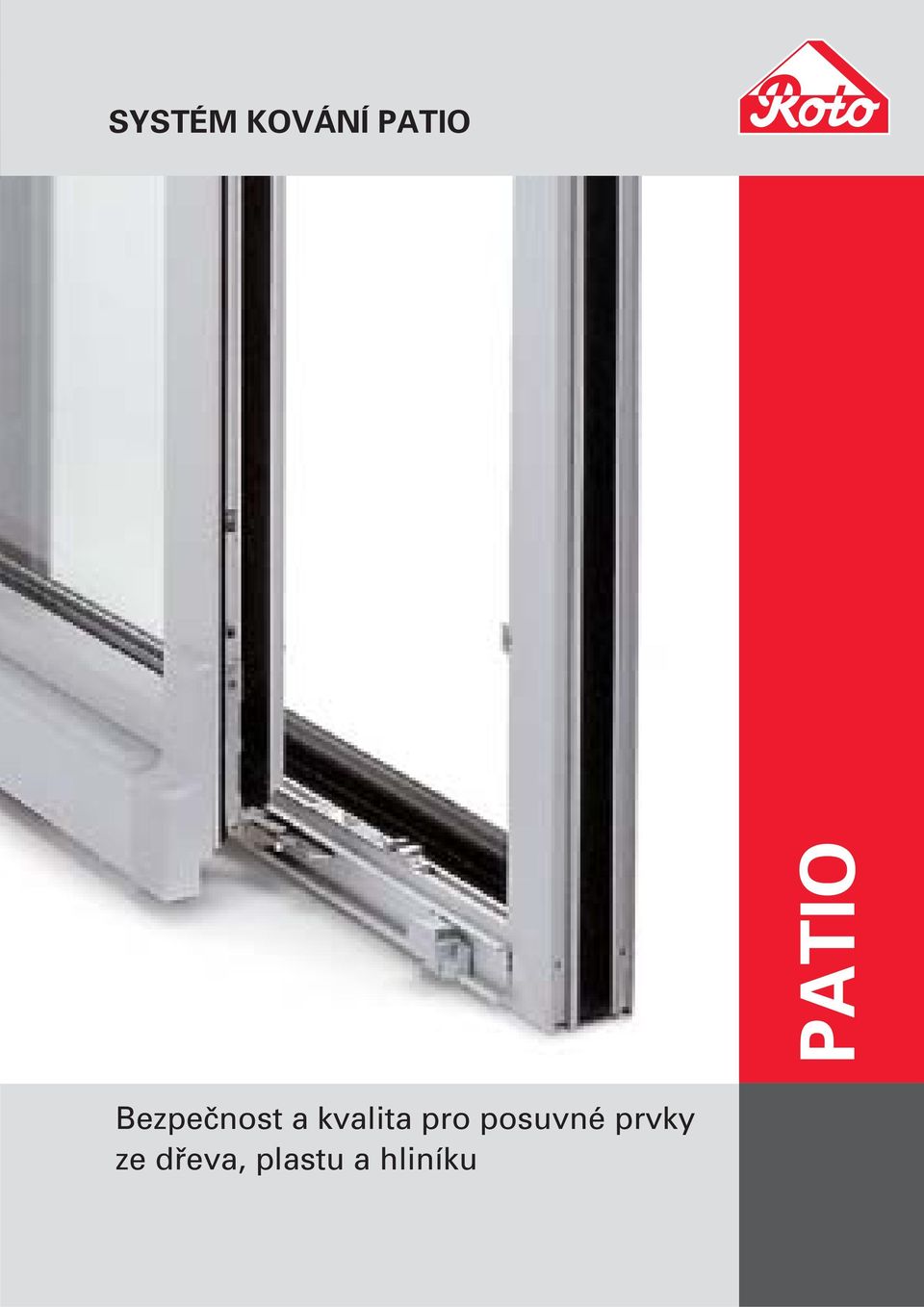

1 SYSTÉM KOVÁNÍ PATIO PATIO Bezpečnost a kvalita pro posuvné prvky ze dřeva, plastu a hliníku

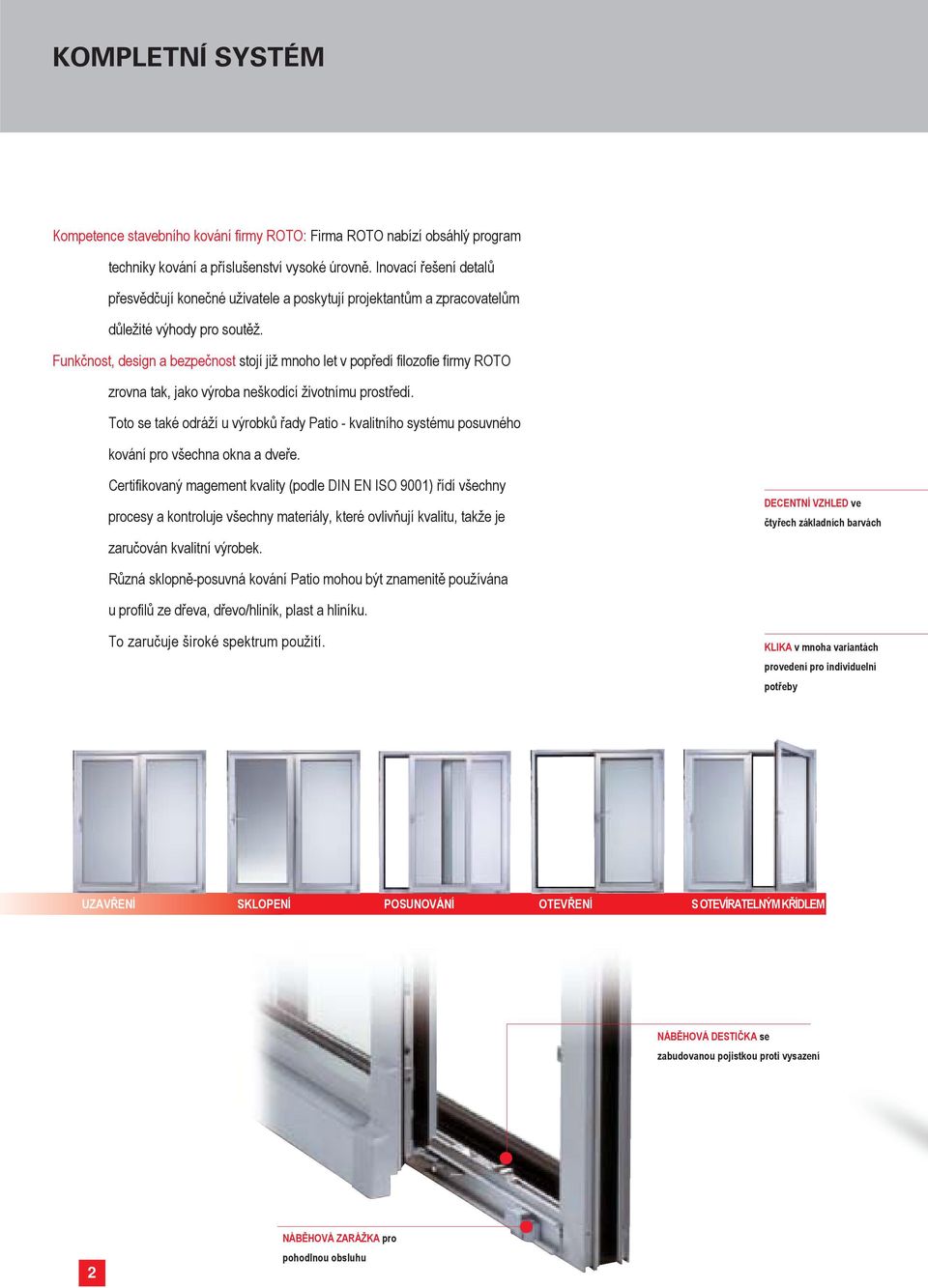

2 KOMPLETNÍ SYSTÉM Kompetence stavebního kování firmy ROTO: Firma ROTO nabízí obsáhlý program techniky kování a příslušenství vysoké úrovně. Inovací řešení detalů přesvědčují konečné uživatele a poskytují projektantům a zpracovatelům důležité výhody pro soutěž. Funkčnost, design a bezpečnost stojí již mnoho let v popředí filozofie firmy ROTO zrovna tak, jako výroba neškodící životnímu prostředí. Toto se také odráží u výrobků řady Patio - kvalitního systému posuvného kování pro všechna okna a dveře. Certifikovaný magement kvality (podle DIN EN ISO 9001) řídí všechny procesy a kontroluje všechny materiály, které ovlivňují kvalitu, takže je zaručován kvalitní výrobek. DECENTNÍ VZHLED ve čtyřech základních barvách Různá sklopně-posuvná kování Patio mohou být znamenitě používána u profilů ze dřeva, dřevo/hliník, plast a hliníku. To zaručuje široké spektrum použití. KLIKA v mnoha variantách provedení pro individuelní potřeby UZAVŘENÍ SKLOPENÍ POSUNOVÁNÍ OTEVŘENÍ S OTEVÍRATELNÝM KŘÍDLEM NÁBĚHOVÁ DESTIČKA se zabudovanou pojistkou proti vysazení 2 NÁBĚHOVÁ ZARÁŽKA pro pohodlnou obsluhu

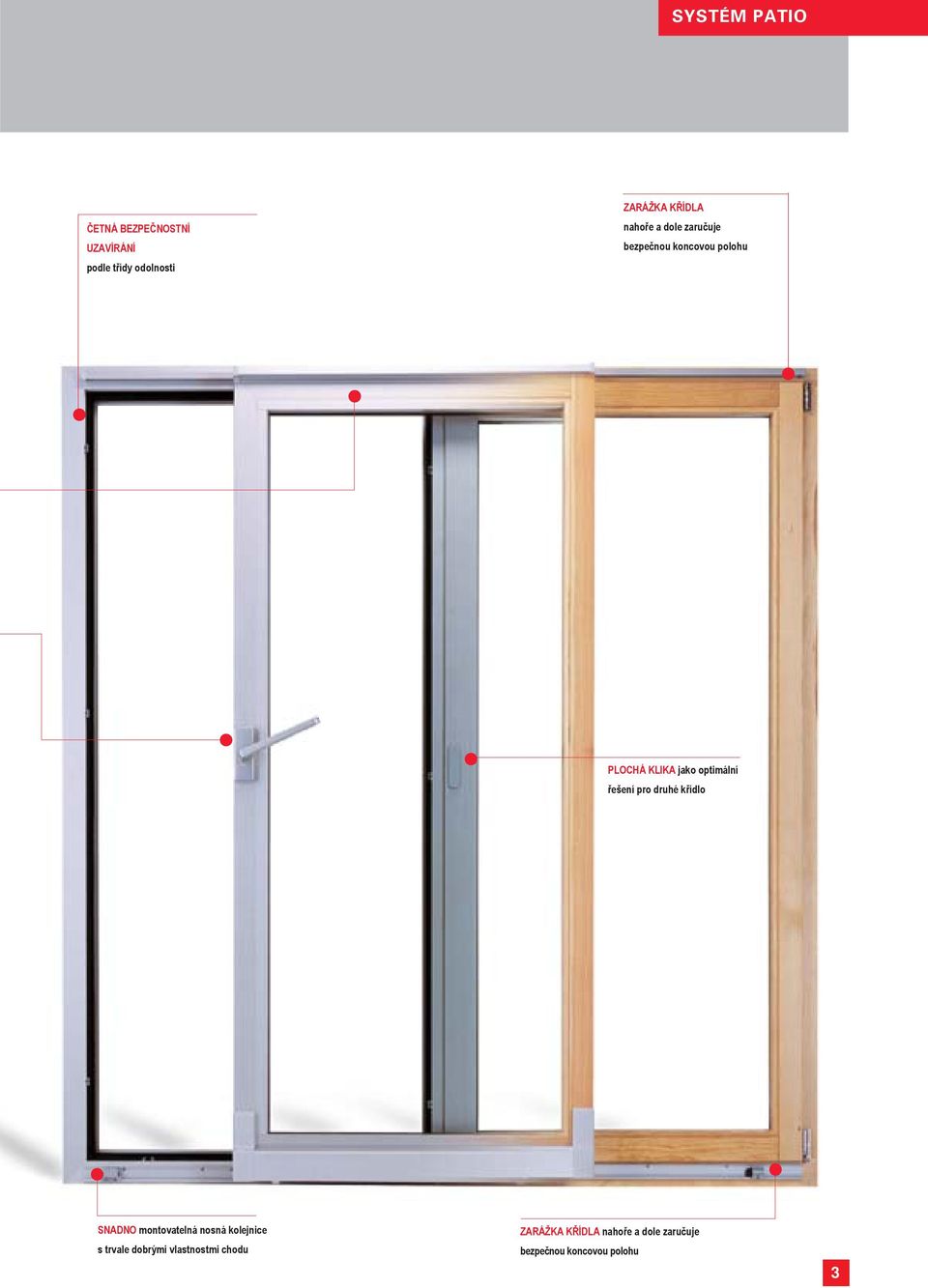

3 SYSTÉM PATIO ČETNÁ BEZPEČNOSTNÍ UZAVÍRÁNÍ podle třídy odolnosti ZARÁŽKA KŘÍDLA nahoře a dole zaručuje bezpečnou koncovou polohu PLOCHÁ KLIKA jako optimální řešení pro druhé křídlo SNADNO montovatelná nosná kolejnice s trvale dobrými vlastnostmi chodu ZARÁŽKA KŘÍDLA nahoře a dole zaručuje bezpečnou koncovou polohu 3

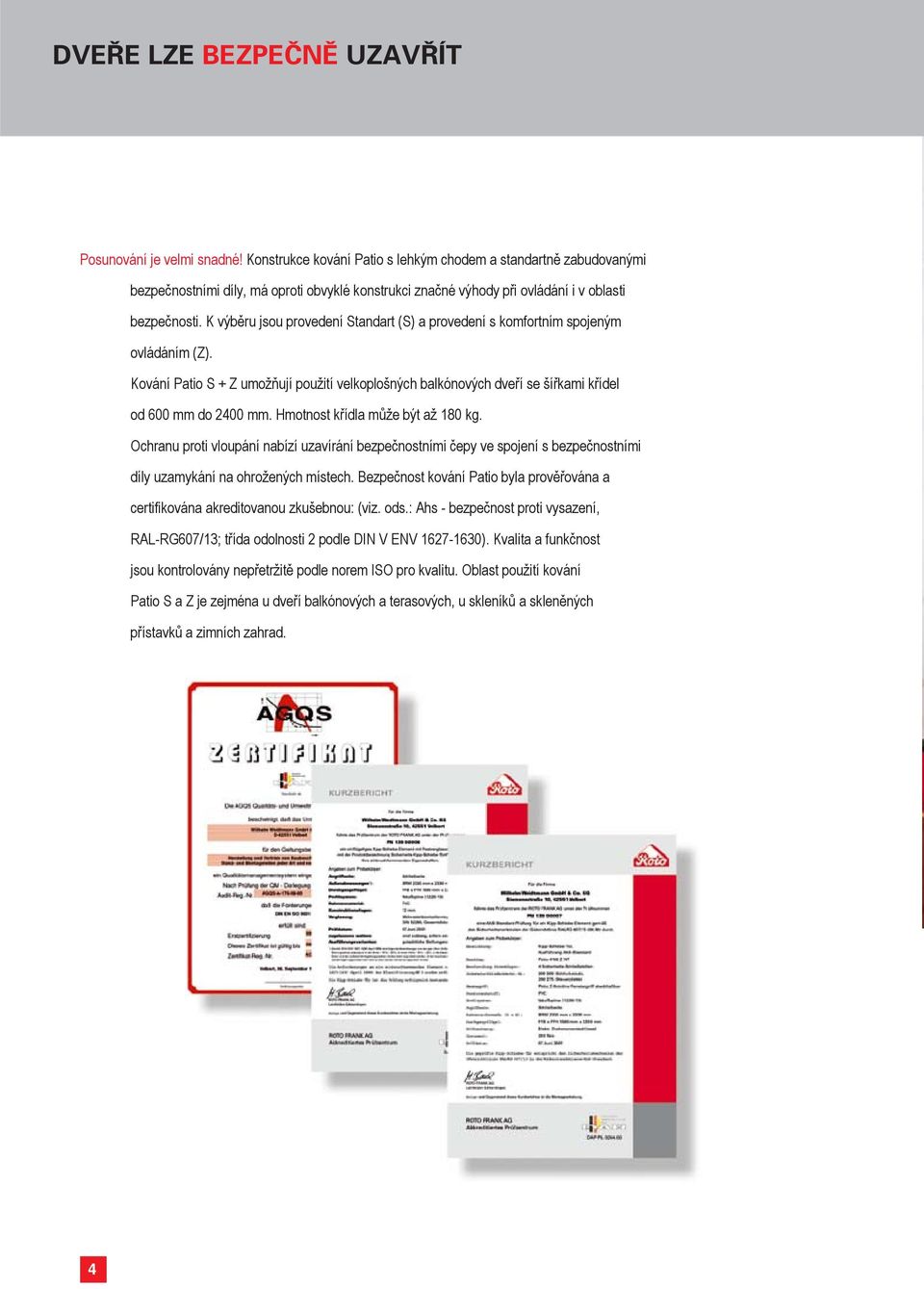

4 DVEŘE LZE BEZPEČNĚ UZAVŘÍT Posunování je velmi snadné! Konstrukce kování Patio s lehkým chodem a standartně zabudovanými bezpečnostními díly, má oproti obvyklé konstrukci značné výhody při ovládání i v oblasti bezpečnosti. K výběru jsou provedení Standart (S) a provedení s komfortním spojeným ovládáním (Z). Kování Patio S + Z umožňují použití velkoplošných balkónových dveří se šířkami křídel od 600 mm do 2400 mm. Hmotnost křídla může být až 180 kg. Ochranu proti vloupání nabízí uzavírání bezpečnostními čepy ve spojení s bezpečnostními díly uzamykání na ohrožených místech. Bezpečnost kování Patio byla prověřována a certifikována akreditovanou zkušebnou: (viz. ods.: Ahs - bezpečnost proti vysazení, RAL-RG607/13; třída odolnosti 2 podle DIN V ENV ). Kvalita a funkčnost jsou kontrolovány nepřetržitě podle norem ISO pro kvalitu. Oblast použití kování Patio S a Z je zejména u dveří balkónových a terasových, u skleníků a skleněných přístavků a zimních zahrad. 4

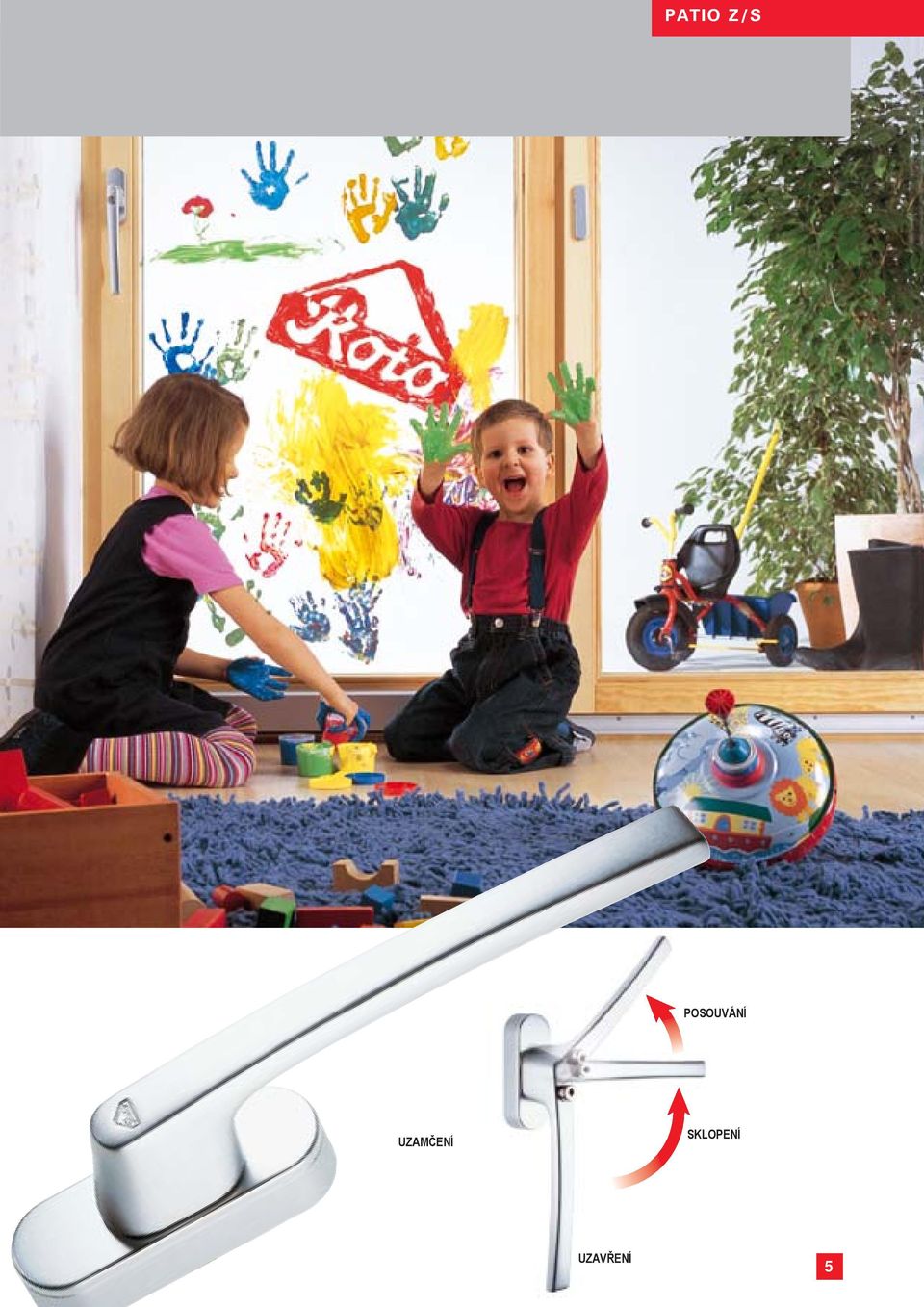

5 PATIO Z/S POSOUVÁNÍ UZAMČENÍ SKLOPENÍ UZAVŘENÍ 5

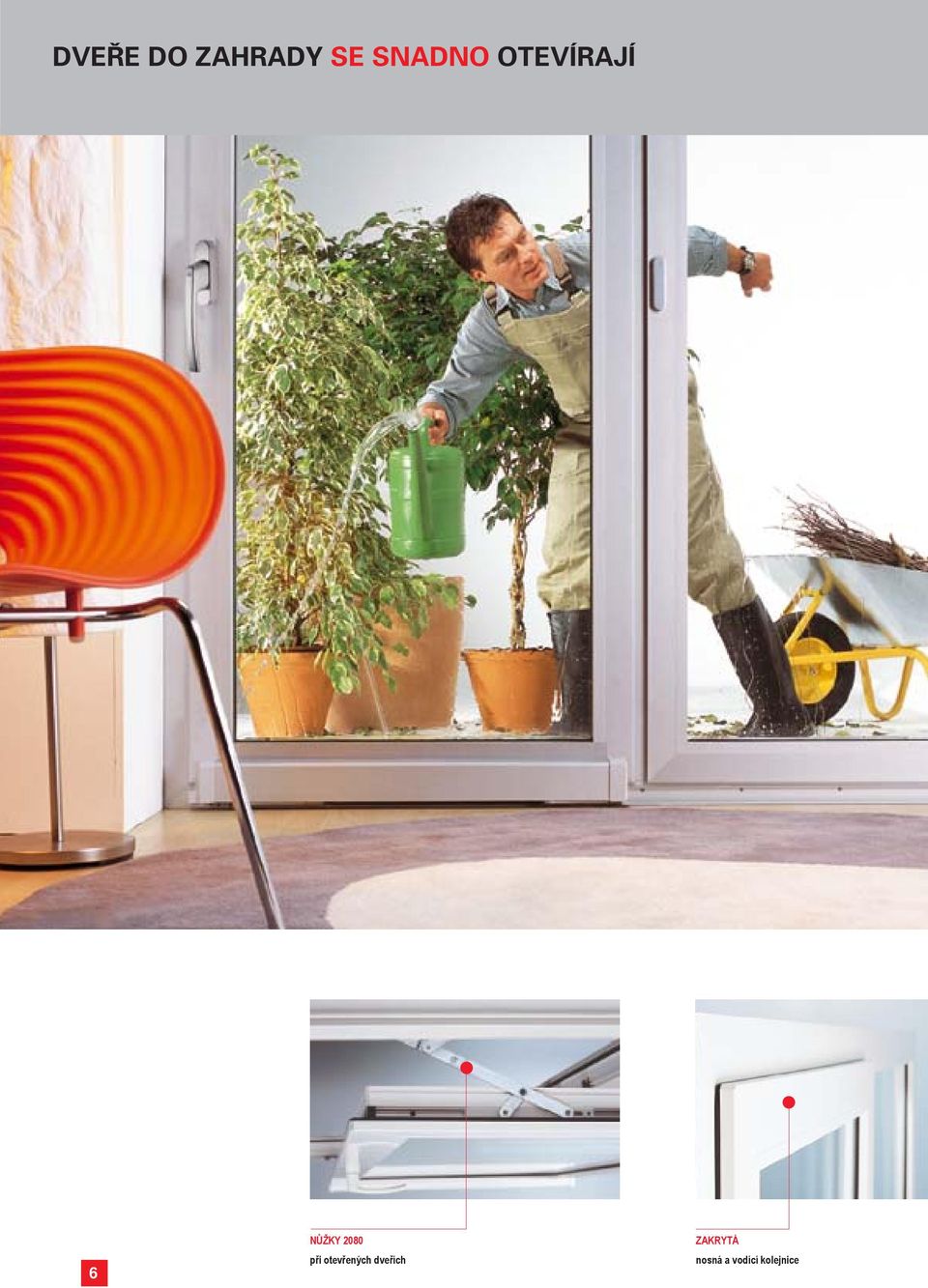

6 DVEŘE DO ZAHRADY SE SNADNO OTEVÍRAJÍ 6 NŮŽKY 2080 při otevřených dveřích ZAKRYTÁ nosná a vodící kolejnice

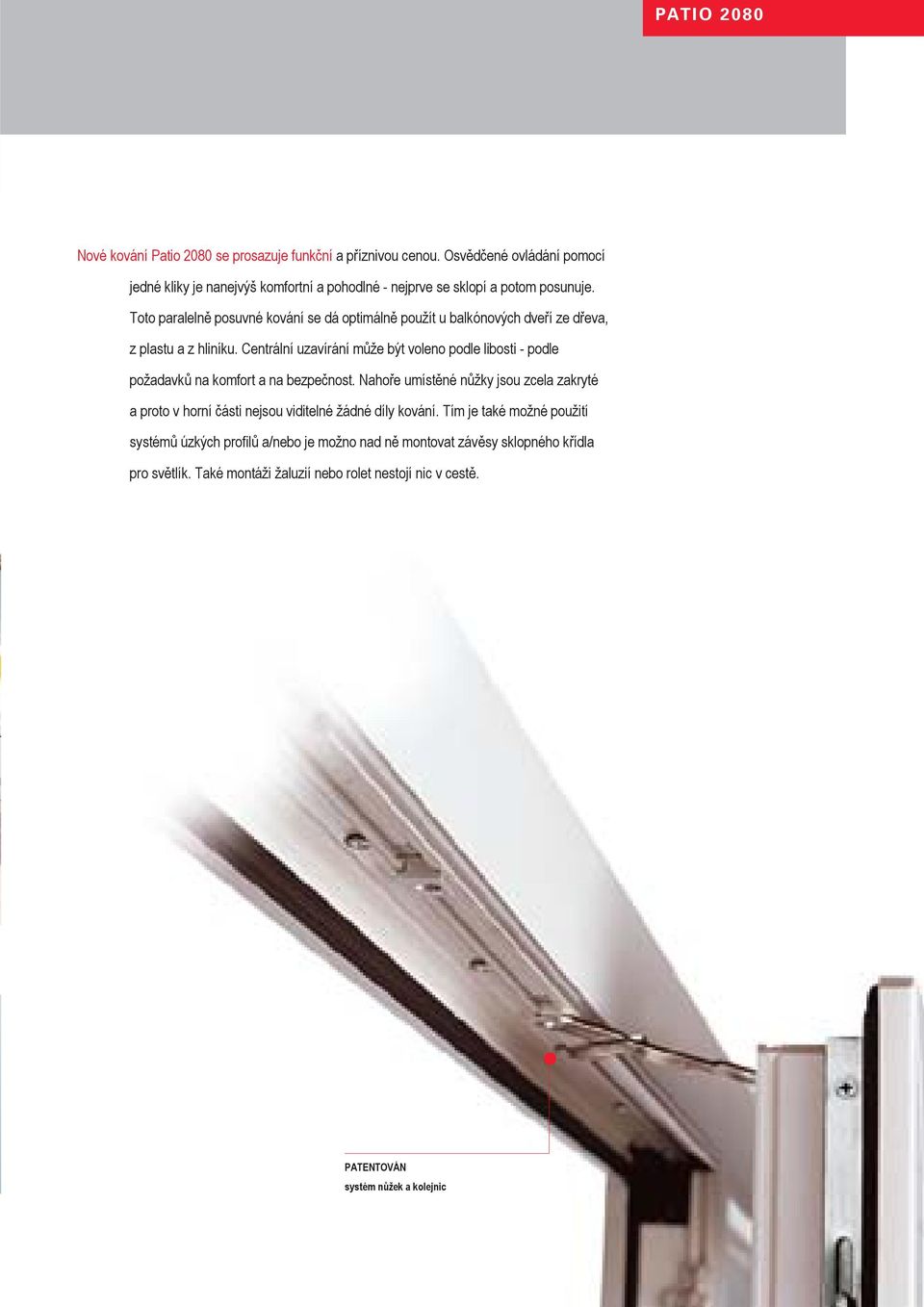

7 PATIO 2080 Nové kování Patio 2080 se prosazuje funkční a příznivou cenou. Osvědčené ovládání pomocí jedné kliky je nanejvýš komfortní a pohodlné - nejprve se sklopí a potom posunuje. Toto paralelně posuvné kování se dá optimálně použít u balkónových dveří ze dřeva, z plastu a z hliníku. Centrální uzavírání může být voleno podle libosti - podle požadavků na komfort a na bezpečnost. Nahoře umístěné nůžky jsou zcela zakryté a proto v horní části nejsou viditelné žádné díly kování. Tím je také možné použití systémů úzkých profilů a/nebo je možno nad ně montovat závěsy sklopného křídla pro světlík. Také montáži žaluzií nebo rolet nestojí nic v cestě.. PATENTOVÁN systém nůžek a kolejnic

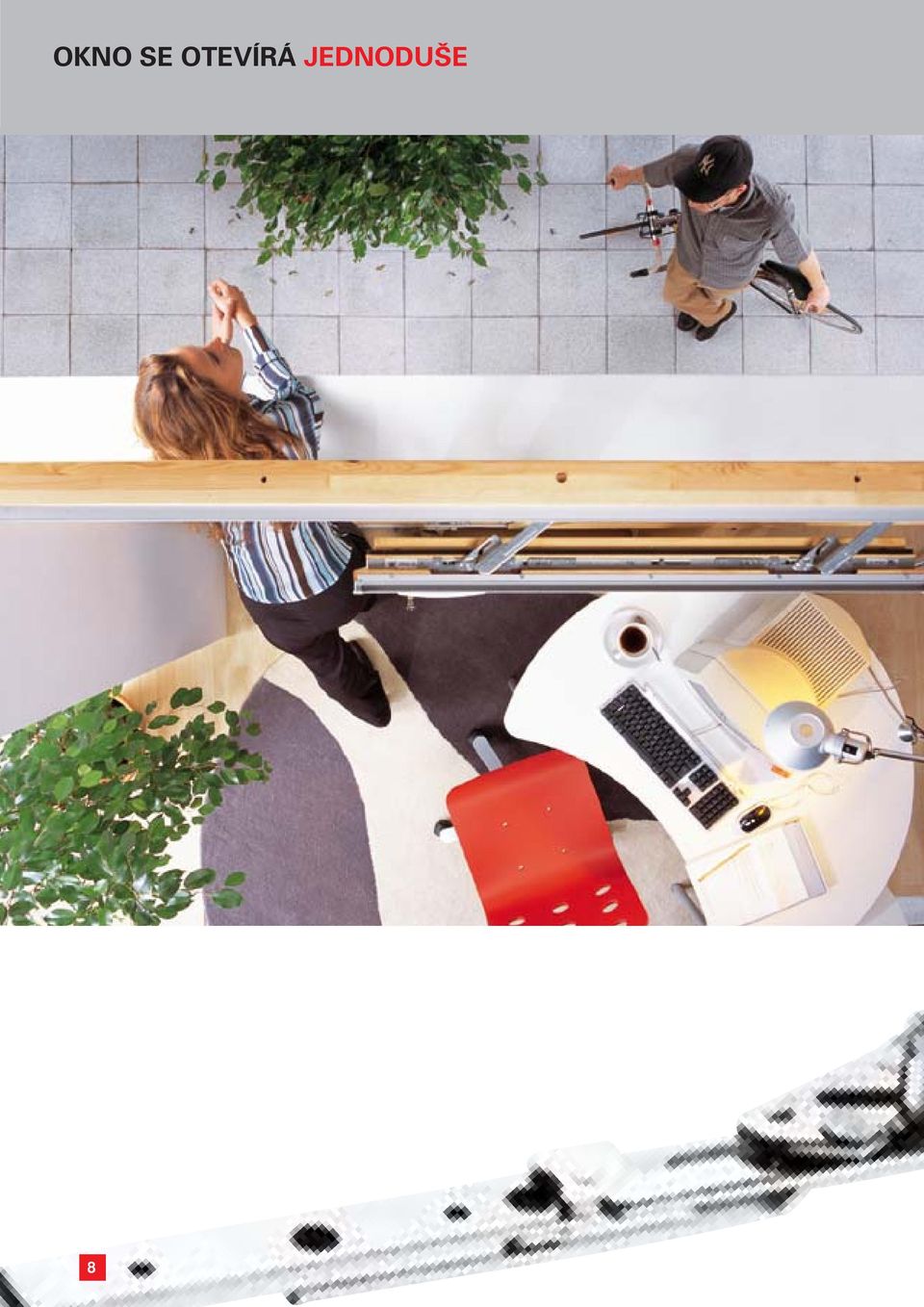

8 OKNO SE OTEVÍRÁ JEDNODUŠE 8

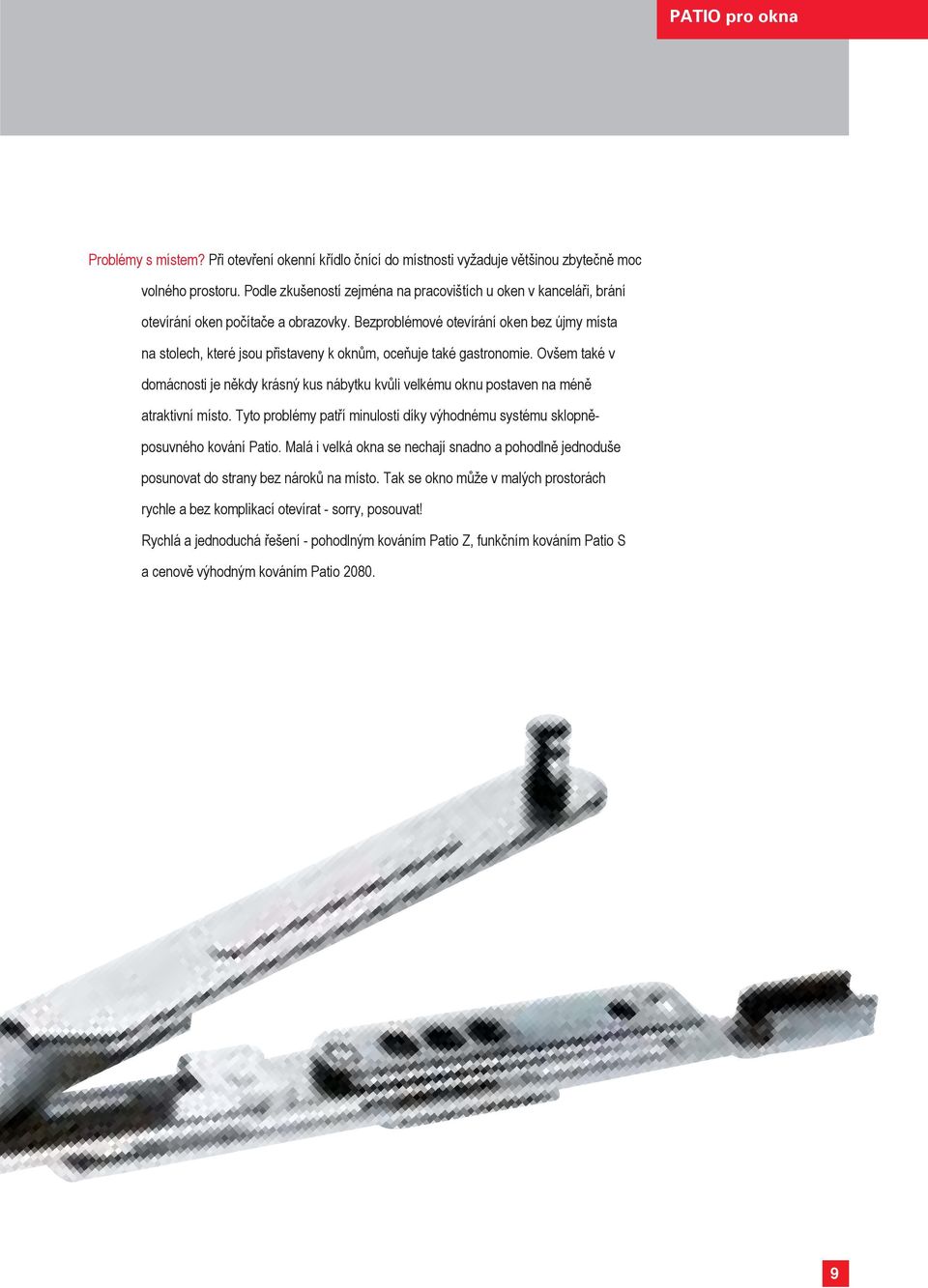

9 PATIO pro okna Problémy s místem? Při otevření okenní křídlo čnící do místnosti vyžaduje většinou zbytečně moc volného prostoru. Podle zkušeností zejména na pracovištích u oken v kanceláři, brání otevírání oken počítače a obrazovky. Bezproblémové otevírání oken bez újmy místa na stolech, které jsou přistaveny k oknům, oceňuje také gastronomie. Ovšem také v domácnosti je někdy krásný kus nábytku kvůli velkému oknu postaven na méně atraktivní místo. Tyto problémy patří minulosti díky výhodnému systému sklopněposuvného kování Patio. Malá i velká okna se nechají snadno a pohodlně jednoduše posunovat do strany bez nároků na místo. Tak se okno může v malých prostorách rychle a bez komplikací otevírat - sorry, posouvat! Rychlá a jednoduchá řešení - pohodlným kováním Patio Z, funkčním kováním Patio S a cenově výhodným kováním Patio

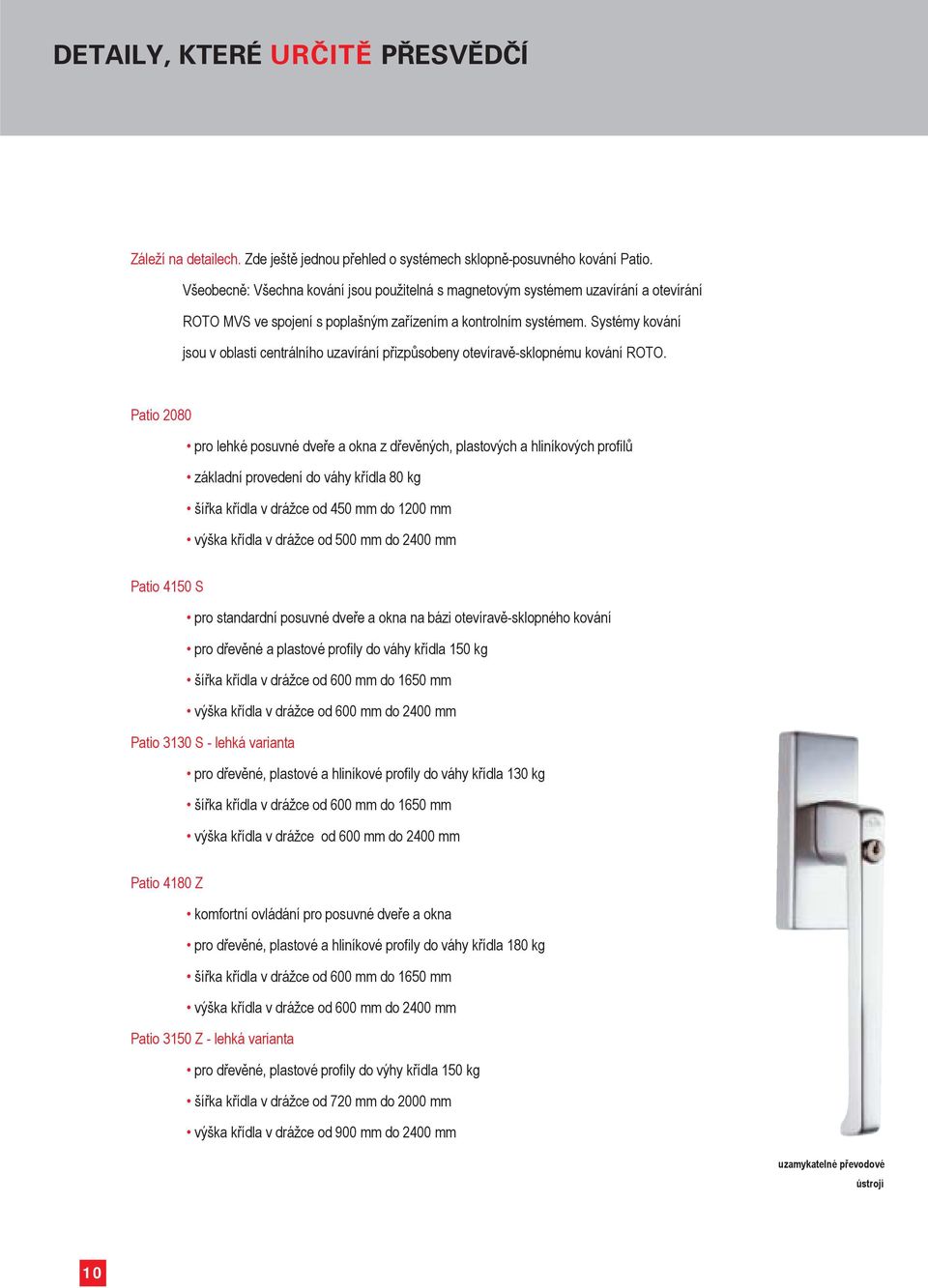

10 DETAILY, KTERÉ URČITĚ PŘESVĚDČÍ Záleží na detailech. Zde ještě jednou přehled o systémech sklopně-posuvného kování Patio. Všeobecně: Všechna kování jsou použitelná s magnetovým systémem uzavírání a otevírání ROTO MVS ve spojení s poplašným zařízením a kontrolním systémem. Systémy kování jsou v oblasti centrálního uzavírání přizpůsobeny otevíravě-sklopnému kování ROTO. Patio 2080 pro lehké posuvné dveře a okna z dřevěných, plastových a hliníkových profilů základní provedení do váhy křídla 80 kg šířka křídla v drážce od 450 mm do 1200 mm výška křídla v drážce od 500 mm do 2400 mm Patio 4150 S pro standardní posuvné dveře a okna na bázi otevíravě-sklopného kování pro dřevěné a plastové profily do váhy křídla 150 kg šířka křídla v drážce od 600 mm do 1650 mm výška křídla v drážce od 600 mm do 2400 mm Patio 3130 S - lehká varianta pro dřevěné, plastové a hliníkové profily do váhy křídla 130 kg šířka křídla v drážce od 600 mm do 1650 mm výška křídla v drážce od 600 mm do 2400 mm Patio 4180 Z komfortní ovládání pro posuvné dveře a okna pro dřevěné, plastové a hliníkové profily do váhy křídla 180 kg šířka křídla v drážce od 600 mm do 1650 mm výška křídla v drážce od 600 mm do 2400 mm Patio 3150 Z - lehká varianta pro dřevěné, plastové profily do výhy křídla 150 kg šířka křídla v drážce od 720 mm do 2000 mm výška křídla v drážce od 900 mm do 2400 mm uzamykatelné převodové ústrojí 10

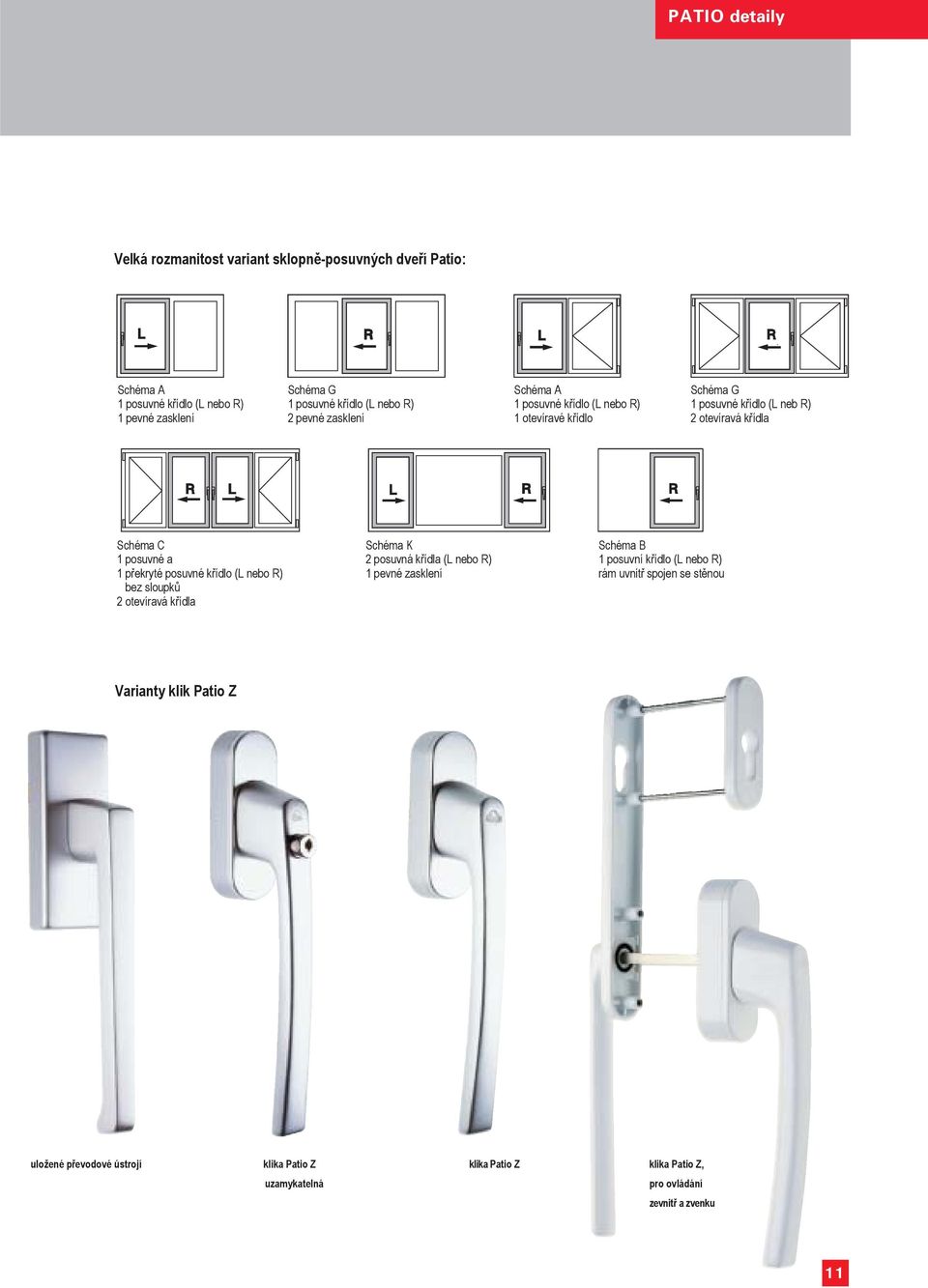

11 PATIO detaily Velká rozmanitost variant sklopně-posuvných dveří Patio: Schéma A 1 posuvné křídlo (L nebo R) 1 pevné zasklení Schéma G 1 posuvné křídlo (L nebo R) 2 pevné zasklení Schéma A 1 posuvné křídlo (L nebo R) 1 otevíravé křídlo Schéma G 1 posuvné křídlo (L neb R) 2 otevíravá křídla Schéma C 1 posuvné a 1 překryté posuvné křídlo (L nebo R) bez sloupků 2 otevíravá křídla Schéma K 2 posuvná křídla (L nebo R) 1 pevné zasklení Schéma B 1 posuvní křídlo (L nebo R) rám uvnitř spojen se stěnou. Varianty klik Patio Z uložené převodové ústrojí klika Patio Z uzamykatelná klika Patio Z klika Patio Z, pro ovládání zevnitř a zvenku 11

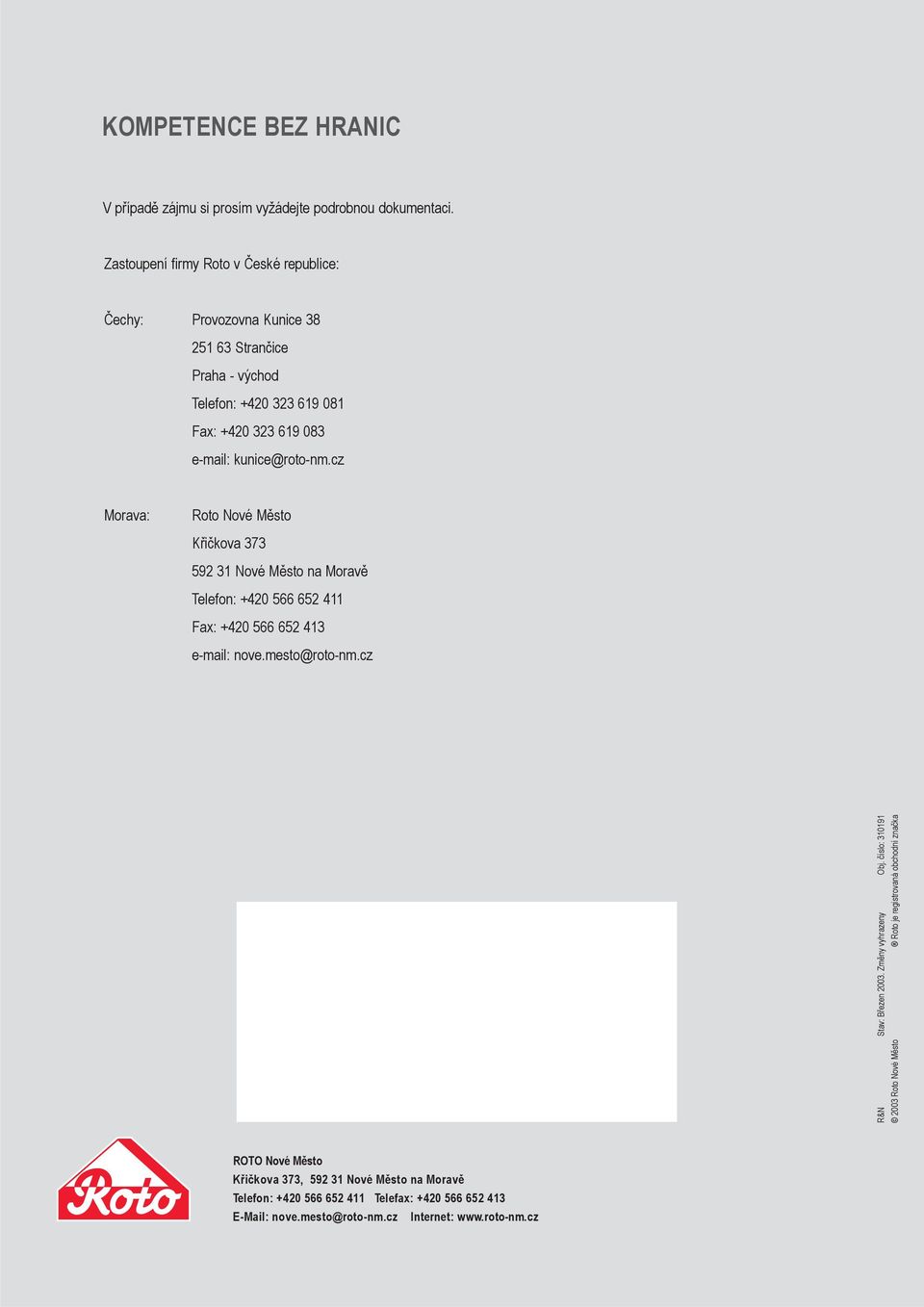

12 KOMPETENCE BEZ HRANIC V případě zájmu si prosím vyžádejte podrobnou dokumentaci. Zastoupení firmy Roto v České republice: Čechy: Provozovna Kunice Strančice Praha - východ Telefon: Fax: kunice@roto-nm.cz Morava: Roto Nové Město Křičkova Nové Město na Moravě Telefon: Fax: nove.mesto@roto-nm.cz R&N Stav: Březen Změny vyhrazeny. Obj. číslo: Roto Nové Město Roto je registrovaná obchodní značka ROTO Nové Město Křičkova 373, Nové Město na Moravě Telefon: Telefax: nove.mesto@roto-nm.cz Internet:
