1 GRAVOTECH GROUP Přenosná řešení pro značení XM700 XF520 XF530

2 Přenosný sortiment Ergonomický a flexibilní, kompletní sortiment mobilních řešení značky Technifor zaručují dlouhou životnost a individuální značení všech vašich dílců, pro veškerá vaše použití. Splňuje vaše požadavky na identifikaci a sledovatelnost - Během výrobního cyklu. - Post-výrobní značení nebo značení na konci výrobní linky. - V místnosti pro údržbu. - Při řízení zásob a kontrol kvality. - Před expedicí těžkých strojů a hotových výrobků. - Na provozním místě a pracovišti Použijte trvalé značení: Vaše výrobky tak budou označeny po celou dobu jejich životního cyklu. Zajistěte si čitelné a nesmazatelné označení - Robustní a spolehlivé řešení, odolné vůči jakémukoliv prostředí. - Značení ve vysoké kvalitě za velmi krátkou dobu cyklu. Zvolte si ten správný účinek - Přesná technologie: mikro-úhozy vytváří rychlé značení na povrchu materiálu bez tlaku na dílec a bez třísek. - Parametry značení se přizpůsobí různým tvarům dílců a materiálů, a vše lze uložit (výška, hloubka, polohování...). - Ekonomické a ekologické řešení, které respektuje životní prostředí: žádná rozpouštědla, nálepky, inkoust nebo jiné přísady. Žádný spotřební materiál, snížení nákladů na údržbu a nízká energetická spotřeba.

3 Software a elektronika Jednoduché značení Naše přenosná řešení pro značení jsou unikátními výrobky, pokud jde o snadnost použití a připojení. Integrováno do značícího nástroje nebo dálkově, řídící jednotka je vybavena novou generací ultrarychlé elektroniky. Její široké a grafické rozhraní umožňuje obsluze rychle sestavit požadovanou značku, a pak ji vede krok za krokem až do aplikace značky na dílec. Software navržen pro identifikaci a sledovatelnost Jednoduchý a uživatelsky příjemný, integrovaný program značení nabízí mnoho funkcí, jež se osvědčily napříč všemi průmyslovými odvětvími po více než 30 let. - Texty, loga, výrobní čísla, proměnné, čítače, hodiny, 2D DataMatrix kódy... - Grafický náhled - Rozšířená kapacita paměti - Katalog písma - Import/export loga, písma, slučování souborů, aktualizace softwaru... - Dokumentace a rozhraní k dispozici ve více než 19 jazycích - Mnoho dalších funkcí

4 XM700 Toto řešení trvale označí všechny objemné nebo obtížně přístupné výrobky a zařízení. Čistý výkon ve vašich rukách - Výkonný: Hluboké značky i na nejtvrdším povrchu. - Ergonomický: značení je snadné i na svislých a šikmých plochách. - Vysoce kvalitní značky: trvalé značení na jakémkoliv tvaru a materiálu. - Flexibilní možnosti připojení pro snadnou výměnu dat s PC, čtečkou kódů či USB Nejhlubší značení svého druhu. Zvolte si svobodu - "Touch n Mark": Intuitivní rozhraní dotykové obrazovky. Velké navigační ikony poskytují přímý přístup k požadovaným funkcím pouhým dotykem prstu či perem, a to dokonce i když máte rukavice. - Plná mobilita: integrovaná řídící jednotka a výkonná pásová baterie umožňují označit všechno a všude, dokonce i venku. Splňuje veškeré požadavky na značení - Spolehlivý: Robustní komponenty a nárazuvzdorné kompozitní materiály. - Ekonomický: Žádné spotřební materiály ani údržba nejsou nutné, špičku hrotu lze opakovaně naostřit. - Připraven ke značení po vybalení z krabice. Žádné speciální nastavování ani školení není potřeba. Začněte značení ihned prostřednictvím menu v místním jazyce.

5 Příslušenství 7" průmyslový barevný dotykový displej s ochrannou fólií 2 USB porty + 1RS232 port Zesílený kabel Značící spoušť M2S karbid solide značící nástroj: síla optimální chlazení trvanlivost Nastavitelné kovové nožičky: perfektní podpěra V-drážka pro značení trubek - Kompletní sortiment příslušenství: Podpěrný sloupek Osvětlení značící plochy Boční rukojeť (pravé nebo levé držení) Zvedací kroužek pro vyrovnávání Čtečka čárových kódů Vodotěsný obal na kolečkách Napájení z baterie nebo přímo z elektrické sítě: Nejdelší autonomie na trhu: Lithium-iontová technologie baterie nízká hmotnost konstantní výkon Identifikace a sledovatelnost na dosah ruky S velkým displejem a navigačními ikonami, rozhraní zahrnuje dotykovou obrazovku a umožňuje tak snadné a intuitivní ovládání. Označte každou položku odkazy, sériovými čísly, čísly šarže, datem, 2D kódy a uložte nastavení svého značení. Snadno identifikujte své stroje a zařízení, majetek, nářadí, stavební zařízení, kovové konstrukce... Technické parametry - Technologie: Elektromagnetické mikro-údery - Plocha značení: 80 x 30 mm - Integrovaná řídicí jednotka se softwarem s dotykovou obrazovkou

6 XF520Cp/m Tento značící nástroj nabízí jak rychlost, tak i skvělé ovládací vlastnosti pro trvalé označení všech typů dílců. Vylepšená síla - Vysoký výkon: Používá stejnou technologii jako naše integrované značící stroje, běží 24hodin/denně na automatizovaných výrobních linkách: sériová čísla, loga, kódy Data Matrix... až 10 znaků za sekundu! - Ručně přizpůsobitelné: lehký, jeho kompaktní velikost dokáže přímo a přesně označit veškeré vaše výrobky a zařízení. Nejkompaktnější značící nástroj na trhu Ergonomie a všestrannost v centru vaší aplikace Propojen se skenerem čárových kódů, klávesnicí či jiným počítačovým systémem, XF520 je schopen přijímat jakákoliv data, jež mají být značena. Splňuje identifikační potřeby u všech dílců, tvarů a materiálů (integrovaný univerzální nožní systém ve tvaru V). Dokonale vyvážen a snadno ovladatelný (intuitivní uchopení), nabízí optimální stabilitu, bez nepříjemných vibrací. Technické parametry - Technologie: elektromagnetické nebo pneumatické mikro-údery - Plocha značení: 50 x 20 mm - Dálková ovládací jednotka UC500

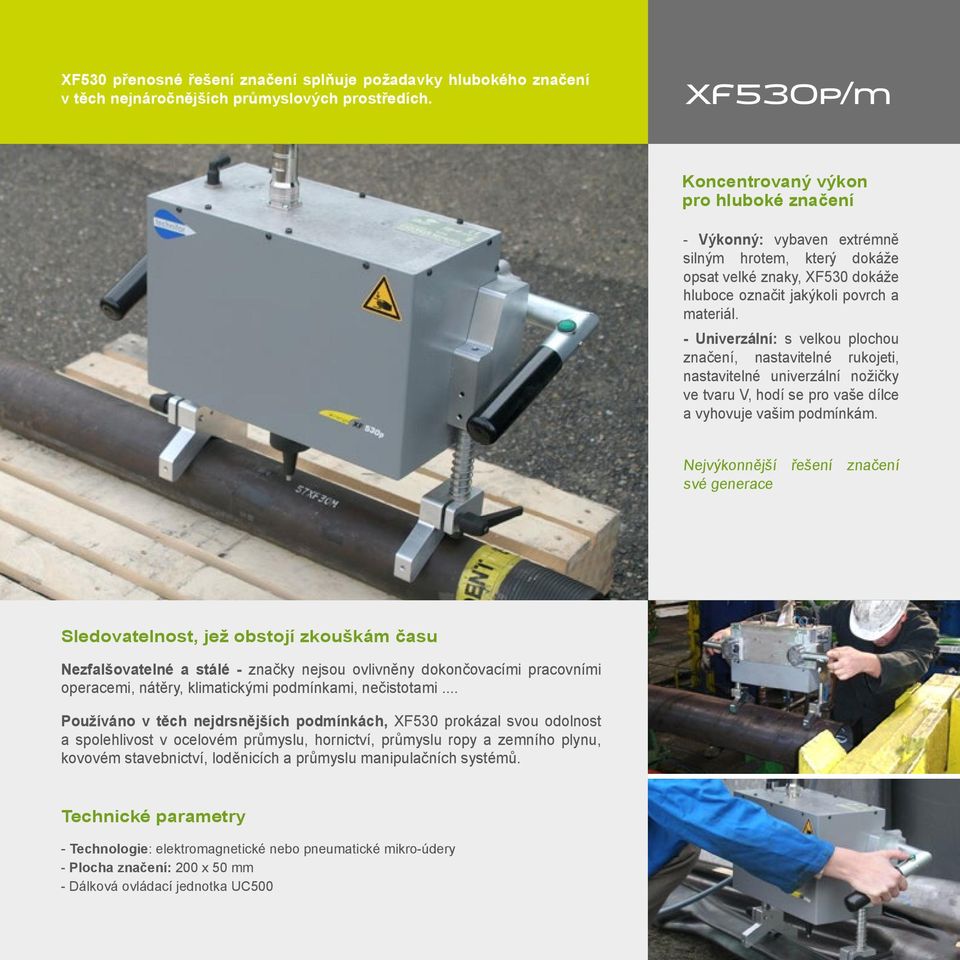

7 XF530 přenosné řešení značení splňuje požadavky hlubokého značení v těch nejnáročnějších průmyslových prostředích. XF530p/m Koncentrovaný výkon pro hluboké značení - Výkonný: vybaven extrémně silným hrotem, který dokáže opsat velké znaky, XF530 dokáže hluboce označit jakýkoli povrch a materiál. - Univerzální: s velkou plochou značení, nastavitelné rukojeti, nastavitelné univerzální nožičky ve tvaru V, hodí se pro vaše dílce a vyhovuje vašim podmínkám. Nejvýkonnější řešení značení své generace Sledovatelnost, jež obstojí zkouškám času Nezfalšovatelné a stálé - značky nejsou ovlivněny dokončovacími pracovními operacemi, nátěry, klimatickými podmínkami, nečistotami... Používáno v těch nejdrsnějších podmínkách, XF530 prokázal svou odolnost a spolehlivost v ocelovém průmyslu, hornictví, průmyslu ropy a zemního plynu, kovovém stavebnictví, loděnicích a průmyslu manipulačních systémů. Technické parametry - Technologie: elektromagnetické nebo pneumatické mikro-údery - Plocha značení: 200 x 50 mm - Dálková ovládací jednotka UC500

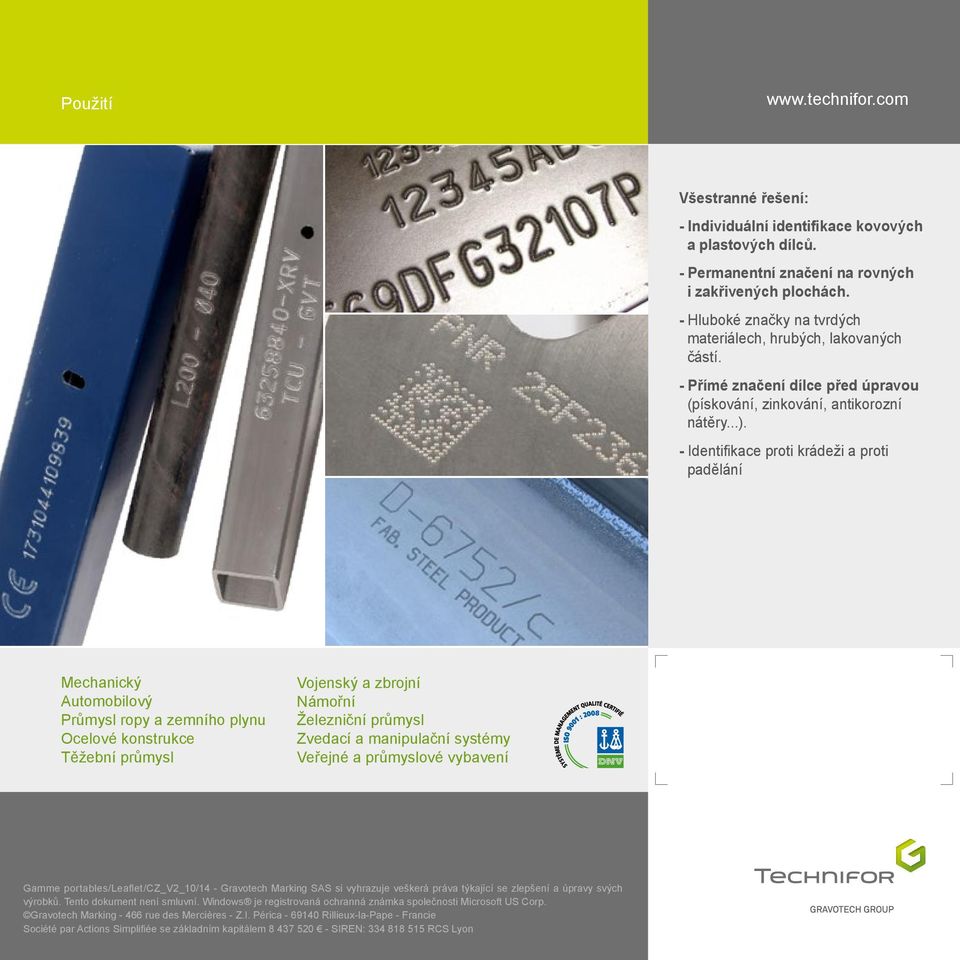

8 Použití Všestranné řešení: - Individuální identifikace kovových a plastových dílců. - Permanentní značení na rovných i zakřivených plochách. - Hluboké značky na tvrdých materiálech, hrubých, lakovaných částí. - Přímé značení dílce před úpravou (pískování, zinkování, antikorozní nátěry...). - Identifikace proti krádeži a proti padělání Mechanický Automobilový Průmysl ropy a zemního plynu Ocelové konstrukce Těžební průmysl Vojenský a zbrojní Námořní Železniční průmysl Zvedací a manipulační systémy Veřejné a průmyslové vybavení Gamme portables/leaflet/cz_v2_10/14 - Gravotech Marking SAS si vyhrazuje veškerá práva týkající se zlepšení a úpravy svých výrobků. Tento dokument není smluvní. Windows je registrovaná ochranná známka společnosti Microsoft US Corp. Gravotech Marking rue des Mercières - Z.I. Périca Rillieux-la-Pape - Francie Société par Actions Simplifiée se základním kapitálem SIREN: RCS Lyon
