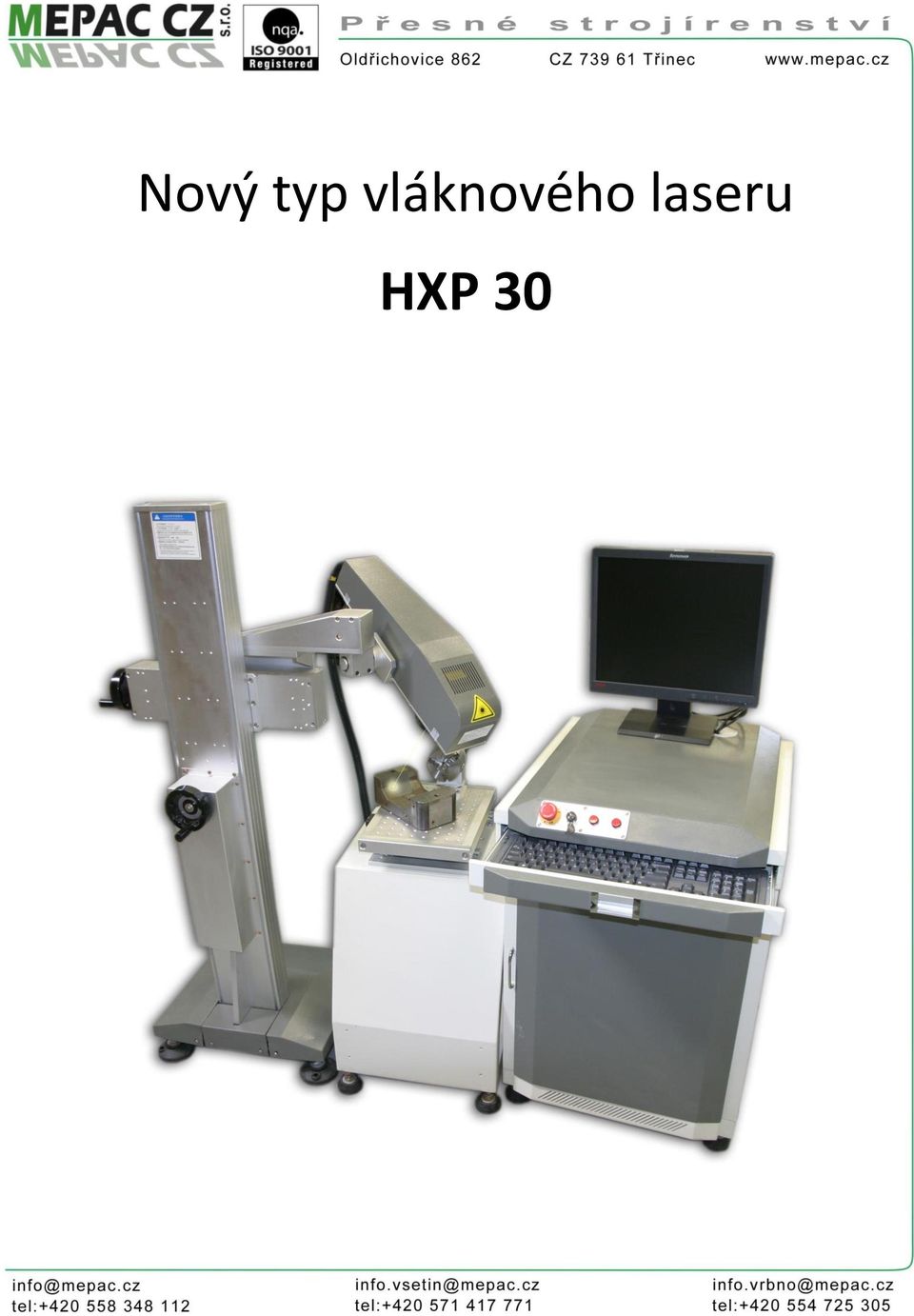

1 Nový typ vláknového laseru HXP 30

2 Složení laserového systému Tento typ laserového popisovacího a gravírovacího systému HXP 30 se skládá ze tří částí: - Zdrojové jednotky, obsahující: o řídící jednotku laseru, o PC s instalovaným SW pracujícím pod systémem Windows, monitorem a klávesnicí s myší o Hlavním vypínačem celého systému - Stojanu s laserovým zdrojem Quantel a rychlým a vysoce přesným galvoskenerem Raylase - Pracovního stolku pro gravírované předměty Laserovou hlavu je možné na stojanu vysouvat nahoru i dolů, dopředu i dozadu a také vytáčet do stran.

3 Možnosti pohybu laserové hlavy Vláknový laser řady FLM obsahuje FIBER (vláknový) laserový generátor QUANTEL (Francie) a vysokorychlostní vysoce přesný galvo-skener RAYLASE (Německo), díky čemuž vyniká stabilním výstupem a vysokou kvalitou pracovních režimů laseru. Tento systém je tak možné použít v sériové výrobě, kde je potřebná vysoká rychlost značení, dobrý značící efekt a vysoká účinnost. Systém je přitom jednoduchý na obsluhu, má nízké provozní náklady, dlouhodobou životnost a má minimální nároky na údržbu. Systém má značku CE, je vyráběn podle CE standardů a splňuje všechny předpisy pro práci s lasery v bezpečnostní třídě IV. Vlastnosti: Konstrukce: systém se skládá ze tří částí, zdrojové jednotky, stojanu s laserovou hlavou a odnímatelným pracovním stolkem. Systém má manuální zaostřování a jeho ovládání je pro uživatele jednoduché Importovaný izolátor pro ochranu vláknového laserového generátoru zvyšuje stabilitu procesu a prodlužuje životnost laseru Kvalita laserového paprsku je mnohem vyšší než u tradičních laserových značících strojů. Paprsek u vláknového laseru pracuje v módu TEM00; průměr laserového bodu je menší než 20 um, přičemž vrcholový úhel je pouze ¼ úhlu YAG laseru. Z těchto důvodů je tento typ laseru mimořádně vhodný pro precizní značení a gravírování. Systém má vysokou účinnost přeměny elektrické energie na světelnou, největší elektrický příkon je přitom menší než 500W, což je 1/10 spotřeby YAG laserového systému. Systém je bezúdržbový, má velkou pracovní životnost, díky nastavení polohy laserové hlavy je velmi flexibilní a je vhodný do všech běžných pracovních prostředí. Systém má vysokou rychlost značení, je 2 až 3x rychlejší než běžné značící lasery

4 Velmi rozsáhlý a uživatelsky přívětivý značící software umožňuje přímé vytváření gravírovaných obrazců, jejich členění na vrstvy a nastavení laserových parametrů pro jednotlivé vrstvy. Dále tento software umožňuje aktivně pracovat se soubory z programů jako jsou Coreldraw, AutoCAD, Photoshop, PLT, PCX, DXF, BMP, SHX, TIF, které je možné přímo naimportovat. Také jo možné využít funkce automatického kódování pro číselné sekvence, číslo šarže, datum, čárové kódy, atd. Software laserového systému tak poskytuje uživateli celou řadu opcí, včetně sériového značení, kdy má každý díl své vlastní sériové výrobní číslo, čárový kód,... Aplikovatelné materiály a oblasti využití v průmyslu: Systém je vhodný pro všechny druhy kovů, průmyslových plastů, pokovených materiálů, gumy, keramiky, atd. Široká oblast využití např. při značení tlačítek mobilů, průhledných plastových tlačítek, nejrůznějších elektronických součástek, integrovaných obvodů, komunikačních produktů, nástrojů, příslušenství k nástrojům, brýlí, hodinek, nerezových produktů atd. Technické parametry: Vlnová délka: 1065 nm ± 10nm Kvalita paprsku M2: <2 Laserový opakovací kmitočet: 20kHz 100 khz Velikost (rozsah) značení: volitelná Rychlost značení: 7000mm/s Hloubka značení: 1mm Minimální velikost znaku: 0,15mm Opakovací přesnost: ± 0,002mm Max.příkon: 650W Napájení: 220V ± 10% / 50 Hz / 10A Životnost laserového modulu: > hodin Způsob chlazení: chlazeno vzduchem Složení systému: řídící systém, průmyslový počítač, pracovní stůl Pracovní prostředí: čisté a bezprašné prostředí Pracovní teplota: 10 o C až 35 o C Vlhkost: 5% až 75% (bez kondenzované vody) Hmotnost systému: 127 kg Rozměry systému: 700 x 900 x 1380mm

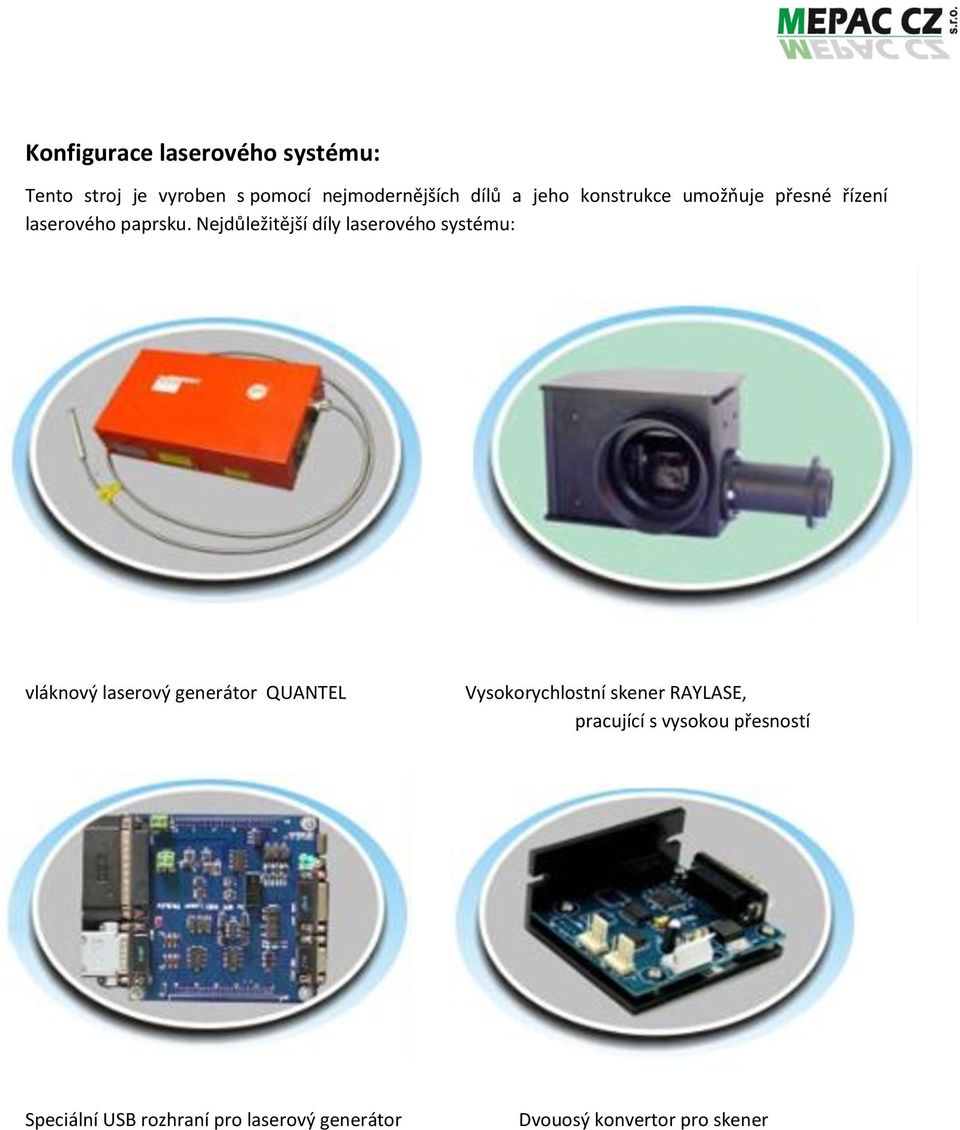

5 Konfigurace laserového systému: Tento stroj je vyroben s pomocí nejmodernějších dílů a jeho konstrukce umožňuje přesné řízení laserového paprsku. Nejdůležitější díly laserového systému: vláknový laserový generátor QUANTEL Vysokorychlostní skener RAYLASE, pracující s vysokou přesností Speciální USB rozhraní pro laserový generátor Dvouosý konvertor pro skener

6 Některé příklady laserového gravírování

7 Systém HXP30 dodáváme v následující základní konfiguraci: zdrojová jednotka, stojan s laserovou hlavou a odnímatelným pracovním stolkem 20W Fiber generátor typ QUANTEL, s chlazením vzduchem Vysokorychlostní skener RAYLASE, pracující s opakovací přesností 0,002mm PC počítač s 17 LCD barevným monitorem Rozsáhlý software pro značení/gravírování, pracující pod Windows F-Theta čočka s pracovním popisovacím polem 110 x 110mm (standardně dodáváno) Systém pro pozicování s pomocí červeného zaměřovacího paprsku Pracovní stůl umožňující práci ve dvou osách, s možností výškového nastavení Uživatelská příručka v češtině CE prohlášení o shodě Výchozí elektrorevize
