1 SFERA funkční moduly AUDIO JEDNOTKA Digitální audio jednotka se 2 tlačítky v jednom sloupci. Obsahuje zakončovací člen, který se zasouvá do posledního tlačítkového modulu, podsvětlení LED diodami a vyjímatelné svorky. Lze nastavit citlivost mikrofonu a hlasitost sluchátka. Nelze kombinovat s tlačítkovým modulem obj. č jako výše, ale se 4 tlačítky ve dvou sloupcích. Nelze kombinovat s tlačítkovým modulem obj. č POZOR! Systém umožňuje sestavit panel s max. 52 tlačítky. Pro více účastníků je nutné použít obj. č nebo instalovat dva oddělené systémy. AUDIO JEDNOTKA S GRAFICKÝM DISPLEJEM Digitální audio jednotka s grafickým displejem umožňuje vybrat jméno účastníka přímo ze seznamu na grafickém displeji pomocí listovacích tlačítek. Jednotka pojme až 1000 jmen a příjmení spolu s příslušnými adresami bytů, nebo pojme až 500 jmen, pokud si klient přeje doplnit ke každému z nich určitou zprávu; ukládají-li se jen kódy účastníků, je možno uložit jich až Lze nastavit citlivost mikrofonu a hlasitost sluchátka. Poznámka: K programování použijte PC se softwarem TICALL (lze jej zdarma stáhnout z webové stránky a rozhraní obj. č MODUL PŘÍDAVNÉ ALFANUMERICKÉ KLÁVESNICE Digitální přídavná alfanumerická klávesnice určená k použití s modulem obj. č Umožňuje přímé volání obyvatele domu (vložením naprogramovaného kódu z klávesnice) a lze otevřít dveřní zámek zadáním tajného kódu (až 5 různých kódů). Dodává se s kabelem a konektorem pro připojení k audio jednotce MODUL PRO JMENOVKY Modul se štítkem, který lze využít ke vkládání čísla ulice či jiných informací. Může být použit na popisky pro tlačítkový panel s numerickým modulem obj. č VODIČOVÝ SYSTÉM

2 TLAČÍTKOVÝ MODUL Digitální tlačítkový modul se 4 tlačítky v jednom sloupci. Připojení k systému se provádí pomocí dodaného kabelu. Štítky se jmény podsvětluje 12 zelených LED diod. Nelze kombinovat s audio jednotkou obj. č Jako výše, ale s 8 tlačítky ve dvou sloupcích. Nelze kombinovat s audio jednotkou obj. č POZOR! Systém umožňuje sestavit panel s max. 52 tlačítky. Pro více účastníků je nutné použít obj. č nebo instalovat dva oddělené systémy. ALFANUMERICKÝ MODUL Digitální alfanumerický modul kde pro volání účastníka lze vybrat jeho jméno ze zadaného seznamu, nebo přímo zadat číslo domovního telefonu. Lze otevřít dveřní zámek zadáním tajného kódu (až 5 různých kódů) na klávesnici modulu. Dodává se s kabelem pro připojení k audio modulu. Pokud je zapojen v kombinaci s audio jednotkou je nutno připojit lokální napájení na audio jednotku (nap. zdroje obj.č nebo ). NUMERICKÝ MODUL Digitální numerický modul lze využít k volání účastníka od vchodového panelu pouhým zadáním čísla, jež odpovídá jeho domovnímu telefonu. Vzájemné přiřazení čísel a jmen účastníků může být zobrazeno na modulu pro jmenovky obj. č Pro volání lze z klávesnice vložit 1 až 4 čísla podle naprogramování při instalaci systému. Lze otevřít dveřní zámek zadáním tajného kódu (až 5 různých kódů) na klávesnici modulu. Dodává se společně s kabelem pro připojení k audio modulu. MODUL Č/B KAMERY Digitální modul černobílé kamery určený pro 2vodičový video systém vybavený infračerveným osvětlením pro noční vidění. Kameru lze při instalaci natáčet o ±20º ve vodorovné a o ±15 ve svilsé rovině MODUL BAREVNÉ KAMERY Digitální modul barevné kamery určený pro 2vodičový video systém vybavený bílými LED diodami pro noční vidění. Kameru lze při instalaci natáčet o ±20º ve vodorovné a o ±15º ve svislé rovině. AUDIO/VIDEO JEDNOTKA BAREVNÁ Digitální modul kombinující barevnou kameru s bílými LED diodami pro noční vidění a audio jednotku se 2 tlačítky. Kameru lze při instalaci natáčet o ±20º ve vodorovné a o ±15º ve svislé rovině. Lze kombinovat s tlačítkovími moduly obj. č i VSTUPNÍ PANELY 31

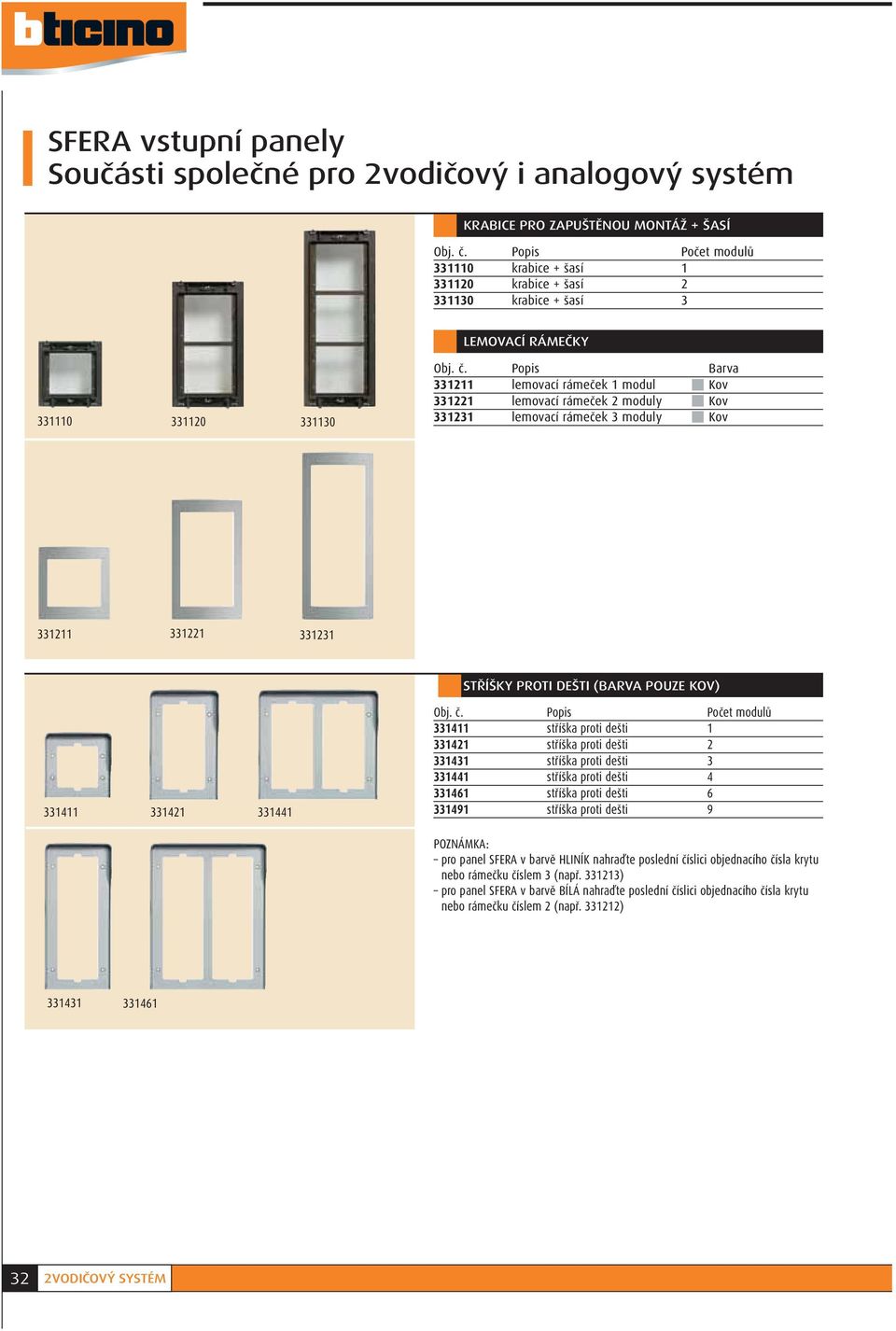

3 SFERA vstupní panely Součásti společné pro 2vodičový i analogový systém KRABICE PRO ZAPUŠTĚNOU MONTÁŽ + ŠASÍ Počet modulů krabice + šasí krabice + šasí krabice + šasí 3 LEMOVACÍ RÁMEČKY Barva lemovací rámeček 1 modul Kov lemovací rámeček 2 moduly Kov lemovací rámeček 3 moduly Kov STŘÍŠKY PROTI DEŠTI (BARVA POUZE KOV) Počet modulů stříška proti dešti stříška proti dešti stříška proti dešti stříška proti dešti stříška proti dešti stříška proti dešti 9 POZNÁMKA: pro panel SFERA v barvě HLINÍK nahraďte poslední číslici objednacího čísla krytu nebo rámečku číslem 3 (např ) pro panel SFERA v barvě BÍLÁ nahraďte poslední číslici objednacího čísla krytu nebo rámečku číslem 2 (např ) VODIČOVÝ SYSTÉM

4 SFERA vstupní panely Součásti společné pro 2vodičový i analogový systém KRABICE PRO POVRCHOVOU MONTÁŽ SE STŘÍŠKOU PROTI DEŠTI Složení: krabice + šasí + stříška proti dešti + lemovací rámeček Počet modulů Viz. složení Viz. složení Viz. složení Viz. složení Viz. složení Viz. složení 9 POZNÁMKA: pouze provedení KOV VSTUPNÍ PANELY 33

5 SFERA vstupní panely součásti společné pro 2vodičový i analogový systém KRYTY MODULŮ Barva audio jednotka Kov audio jednotka, 1 tlačítko Kov audio jednotka, 2 tlačítka Kov tlačítkový modul, 3 tlačítka Kov tlačítkový modul, 4 tlačítka Kov kryt modulu pro jmenovky Kov audio jednotka Kov s grafickým displejem audio jednotka, 2 tlačítka Kov audio jednotka, 4 tlačítka Kov tlačítkový modul, 6 tlačítek Kov tlačítkový modul, 8 tlačítek Kov POZNÁMKA: pro panel SFERA v barvě HLINÍK nahraďte poslední číslici objednacího čísla krytu nebo rámečku číslem 3 (např ) pro panel SFERA v barvě BÍLÁ nahraďte poslední číslici objednacího čísla krytu nebo rámečku číslem 2 (např ) VODIČOVÝ SYSTÉM

6 SFERA vstupní panely kryty modulů KRYTY MODULŮ Barva č/b a barevná kamera Kov zaslepovací modul Kov zaslepovací kryt Kov alfanumerický modul Kov numerický modul Kov přídavný modul Kov alfanum. klávesnice audio/video jednotka, bez tlačítek kov audio/video jednotka, 1 tlačítko kov audio/video jednotka, 2 tlačítka kov POZNÁMKA: pro panel SFERA v barvě HLINÍK nahraďte poslední číslici objednacího čísla krytu nebo rámečku číslem 3 (např ) pro panel SFERA v barvě BÍLÁ nahraďte poslední číslici objednacího čísla krytu nebo rámečku číslem 2 (např ) Zaslepovací kryt je dodáván pouze v provedení KOV a HLINÍK VSTUPNÍ PANELY 35

7 SFERA MONOBLOK součásti společné pro 2vodičový i analogový systém KRYTY MONOBLOK PRO AUDIO PANELY Počet tlačítek Barva audio panel 1 Ocel audio panel 1 Mosaz audio panel 2 Ocel audio panel 2 Mosaz audio panel 4 Ocel audio panel 4 Mosaz audio panel 6 Ocel audio panel 6 Mosaz audio panel 8 Ocel audio panel 8 Mosaz audio panel 10 Ocel audio panel 10 Mosaz přídavný panel 8 Ocel přídavný panel 8 Mosaz přídavný panel 12 Ocel přídavný panel 12 Mosaz KRYTY MONOBLOK PRO AUDIO JEDNOTKU S KLÁVESNICÍ Barva audio jednotka + klávesnice Ocel audio jednotka + klávesnice Mosaz KRYTY MONOBLOK PRO AUDIO JEDNOTKU S DISPLEJEM Colore audio jednotka + displej Ocel audio jednotka + displej Mosaz Všechny kryty SFERA monoblok jsou dostupné v následujících barvách: Ocel Mosaz 36 2VODIČOVÝ SYSTÉM

8 SFERA MONOBLOK kryty video panelů KRYTY MONOBLOK PRO VIDEO PANELY No. of pushbutton Barva kamera + audio jednotka 1 Ocel kamera + audio jednotka 1 Mosazl kamera + audio jednotka 2 Ocell kamera + audio jednotka 2 Mosaz kamera + audio jednotka 4 Ocel kamera + audio jednotka 4 Mosaz kamera + audio jednotka 6 Ocel kamera + audio jednotka 6 Mosaz kódový zámek (num. klávesnice) Ocel kódový zámek (num. klávesnice) Mosaz KRYTY MONOBLOK PRO VIDEO PANELY S KLÁVESNICÍ Barva audio jednotka + kamera + klávesnice Ocel audio jednotka + kamera + klávesnice Mosaz KRYTY MONOBLOK PRO KAMERU A AUDIO JEDNOTKU S GRAF. DISPLEJEM Barva audio jednotka + kamera + displej Ocel audio jednotka + kamera + displej Mosaz Všechny kryty SFERA monoblok jsou dostupné v následujících barvách: Ocel Mosaz VSTUPNÍ PANELY 37

9 SFERA ANTIVANDAL vstupní panely AUDIO PANELY Tlačítkový panel (průměr tlačítek 16mm) + šasí vyrobený z leštěné nerezové oceli dodávaný společně s krabicí pro zapuštěnou montáž z galvanizovaného plechu. Displej je vyroben z 5 mm silného skla s úpravou proti poškrábání. Nutno doplnit o audio jednotku s grafickým displejem obj. č jako předešlý, navíc dodáván s alfanumerickou klávesnicí VIDEO PANELY Tlačítkový panel (průměr tlačítek 16mm) + šasí vyrobený z leštěné nerezové oceli dodávaný společně s krabicí pro zapuštěnou montáž z galvanizovaného plechu. Displej je vyroben z 5 mm silného skla s úpravou proti poškrábání. Nutno doplnit o audio jednotku s grafickým displejem obj. č a kameru obj. č (č/b) nebo obj. č (barevná) jako předešlý, navíc dodáván s alfanumerickou klávesnicí Příklad složení panelu SFERA ANTIVANDAL kamera tlačítko volání tlačítko vyhledávání (nahoru) tlačítko vyhledávání (dolů) krabice pro zapuštěnou montáž šasí audio jednotka s grafickým displejem kryt displeje čelní kryt s tlačítky 38 2VODIČOVÝ SYSTÉM

10 LINEA 2000 METAL vstupní panely AUDIO VSTUPNÍ PANELY (antivandal) audio panel v provedení antivandal ze slitiny Zamak, jmenovky podsvícené LED diodami 1 účastník jako předešlý 2 účastníci Č/B VIDEO VSTUPNÍ PANELY (antivandal) č/b video panel v provedení antivandal ze slitiny Zamak, jmenovky podsvícené zelenými LED diodami 1 účastník jako předešlý 2 účastníci č/b barevný č/b barevný BAREVNÉ VIDEO VSTUPNÍ PANELY (antivandal) barevný video panel v provedení antivandal ze slitiny Zamak 1 účastník jako předešlý 2 účastníci VSTUPNÍ PANELY 39

11 MINISFERA vstupní panely AUDIO JEDNOTKA digitální audio jednotka s 6 tlačítky, lze nastavit citlivost mikrofonu a hlasitost sluchátka, jmenovky podsvícené šesti zelenými LED diodami č/b digitální audio/video jednotka se 4 tlačítky, kameru lze nastavit v rozmezí 15 od horizontální a vertikální roviny, lze nastavit citlivost mikrofonu a hlasitost sluchátka, jmenovky podsvícené čtyřmi zelenými LED diodami. TLAČÍTKOVÝ MODUL digitální tlačítkový modul s 10 tlačítky, jmenovky podsvícené deseti zelenými LED diodami PŘÍSLUŠENSTVÍ krabice pro zapuštěnou montáž krabice pro povrchovou montáž lemovací rámeček hliník modulové tlačítko modulové tlačítko modulová jmenovka modulová záslepka Příklad složení panelu MINISFERA 1 Zvolte zapuštěnou nebo povrchovou montáž 2 Vložte tlačítka a záslepky do vnitřní strany rámečku Lemovací rámeček krabice pro krabice pro zapuštěnou povrchovou montáž montáž tlačítkový modul audio/video jednotka audio jednotka Připevněte lemovací rámeček na audio nebo audio/video jednotku 40 2VODIČOVÝ SYSTÉM

12 AXOLUTE OUTDOOR vstupní panely antivandal BAREVNÝ VIDEO VSTUPNÍ PANEL (antivandal, IP 54) modul elektroniky obsahuje: barevnou kameru, audio jednotku, dotykovou klávesnici, čtečku vstupních klíčenek. Konfigurace pomocí klávesnice a konfigurátorů nebo pomocí PC přes rozhraní USB (obj. č. 3559) nebo RJ45. Dveře lze otevřít zadáním tajného kódu na klávesnici nebo přiložením klíčenky ke čtecímu zařízení Konfigurace čtecího zařízení klíčenek pomocí programátoru obj. č lokálně nebo centrálně. RÁMEČKY A MONTÁŽNÍ KRABICE krycí rámeček ocel krycí rámeček mosaz montážní krabice do zdiva PROGRAMÁTOR A KLÍČENKY programátor čtecího zařízení klíčenek klíčenka černá klíčenka červená klíčenka zelená klíčenka modrá klíčenka oranžová klíčenka šedá klíčenka žlutá AXOLUTE OUTDOOR vstupní panel antivandal v krytí IP 54 Sluchátko pro komunikaci nebo zvukovou odezvu dané akce např. hlasová zpráva můžete vejít Barevná otočná kamera Masivní kovový rámeček v provedení Ocel nebo Mosaz Grafické menu pro zobrazení seznamu účastníků či dané akce např grafického symbolu otevřených dveří či zvonku při vyzvánění Dotykvá klávesnice z tvrzeného skla Vyzváněcí tlačítko Klávesy pro listování v seznamu účastníků Čtecí zařízení klíčenky VSTUPNÍ PANELY 41
