NÁVOD K MONTÁŽI OKEN

Transkript

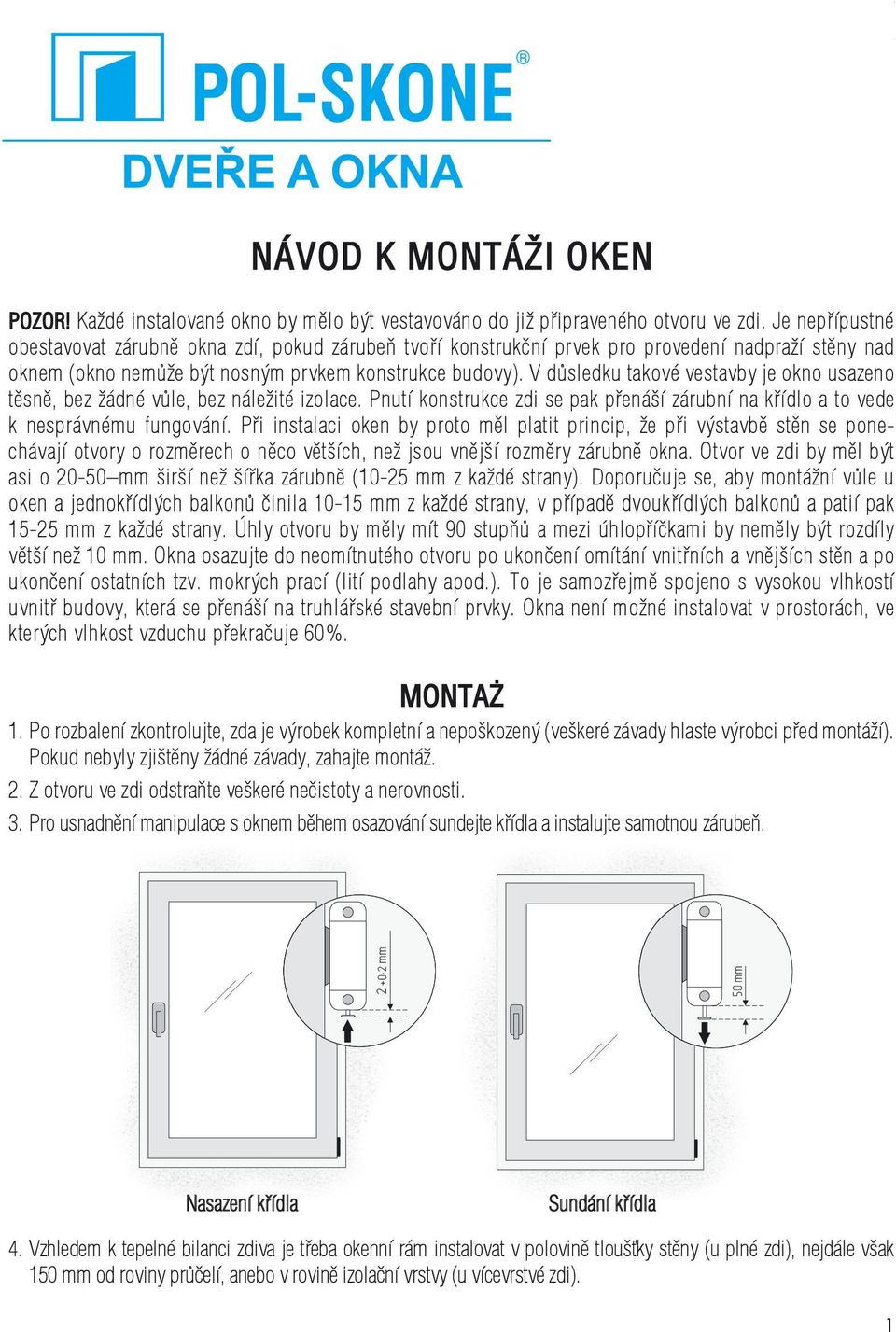

1 NÁVOD K MONTÁŽI OKEN POZOR! Každé instalované okno by mělo být vestavováno do již připraveného otvoru ve zdi. Je nepřípustné obestavovat zárubně okna zdí, pokud zárubeň tvoří konstrukční prvek pro provedení nadpraží stěny nad oknem (okno nemůže být nosným prvkem konstrukce budovy). V důsledku takové vestavby je okno usazeno těsně, bez žádné vůle, bez náležité izolace. Pnutí konstrukce zdi se pak přenáší zárubní na křídlo a to vede k nesprávnému fungování. Při instalaci oken by proto měl platit princip, že při výstavbě stěn se ponechávají otvory o rozměrech o něco větších, než jsou vnější rozměry zárubně okna. Otvor ve zdi by měl být asi o mm širší než šířka zárubně (10-25 mm z každé strany). Doporučuje se, aby montážní vůle u oken a jednokřídlých balkonů činila mm z každé strany, v případě dvoukřídlých balkonů a patií pak mm z každé strany. Úhly otvoru by měly mít 90 stupňů a mezi úhlopříčkami by neměly být rozdíly větší než 10 mm. Okna osazujte do neomítnutého otvoru po ukončení omítání vnitřních a vnějších stěn a po ukončení ostatních tzv. mokrých prací (lití podlahy apod.). To je samozřejmě spojeno s vysokou vlhkostí uvnitř budovy, která se přenáší na truhlářské stavební prvky. Okna není možné instalovat v prostorách, ve kterých vlhkost vzduchu překračuje 60%. MONTAŻ 1. Po rozbalení zkontrolujte, zda je výrobek kompletní a nepoškozený (veškeré závady hlaste výrobci před montáží). Pokud nebyly zjištěny žádné závady, zahajte montáž. 2. Z otvoru ve zdi odstraňte veškeré nečistoty a nerovnosti. 3. Pro usnadnění manipulace s oknem během osazování sundejte křídla a instalujte samotnou zárubeň. 2 + mm mm Nasazení křídla Sundání křídla 4. Vzhledem k tepelné bilanci zdiva je třeba okenní rám instalovat v polovině tloušťky stěny (u plné zdi), nejdále však 150 mm od roviny průčelí, anebo v rovině izolační vrstvy (u vícevrstvé zdi). 1

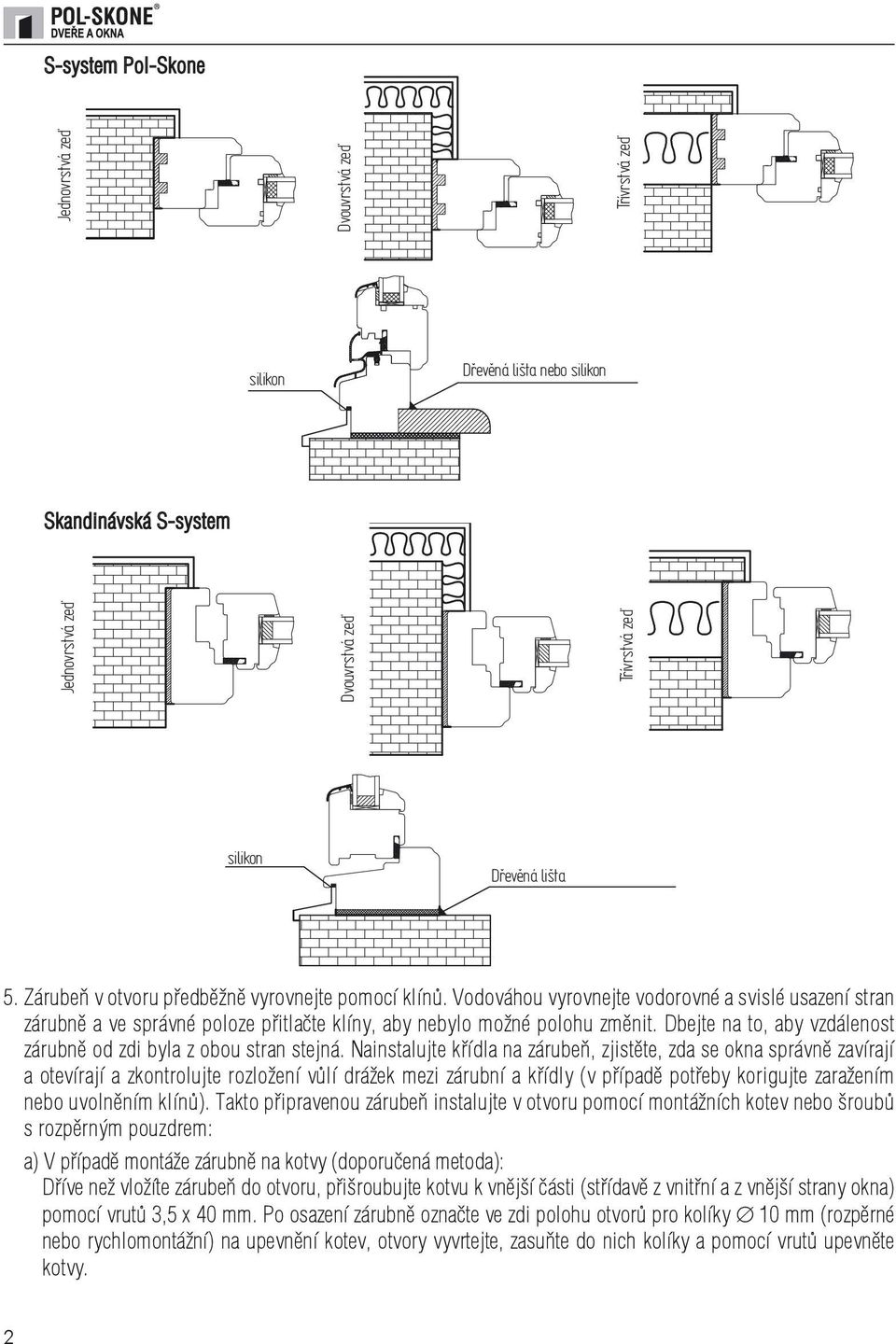

2 S-system Pol-Skone lub lub listwa drewniana listwa drewniana lub lub lub lub listwa drewniana listwa drewniana Dřevěná listwa lišta drewniana nebo lub lub listwa drewniana listwa drewniana Skandinávská S-system Jednovrstvá zeď Dvouvrstvá zeď Třívrstvá zeď Jednovrstvá zeď Dvouvrstvá zeď Třívrstvá zeď lub lub listwa listwa drewniana drewniana lub lub listwa lub lub drewniana listwa drewniana listwa listwa drewniana drewniana Dřevěná lišta lul listwa listwa drd 5. Zárubeň v otvoru předběžně vyrovnejte pomocí klínů. Vodováhou vyrovnejte vodorovné a svislé usazení stran zárubně a ve správné poloze přitlačte klíny, aby nebylo možné polohu změnit. Dbejte na to, aby vzdálenost zárubně od zdi byla z obou stran stejná. Nainstalujte křídla na zárubeň, zjistěte, zda se okna správně zavírají a otevírají a zkontrolujte rozložení vůlí drážek mezi zárubní a křídly (v případě potřeby korigujte zaražením nebo uvolněním klínů). Takto připravenou zárubeň instalujte v otvoru pomocí montážních kotev nebo šroubů s rozpěrným pouzdrem: a) V případě montáže zárubně na kotvy (doporučená metoda): Dříve než vložíte zárubeň do otvoru, přišroubujte kotvu k vnější části (střídavě z vnitřní a z vnější strany okna) pomocí vrutů 3,5 40 mm. Po osazení zárubně označte ve zdi polohu otvorů pro kolíky 10 mm (rozpěrné nebo rychlomontážní) na upevnění kotev, otvory vyvrtejte, zasuňte do nich kolíky a pomocí vrutů upevněte kotvy. 2

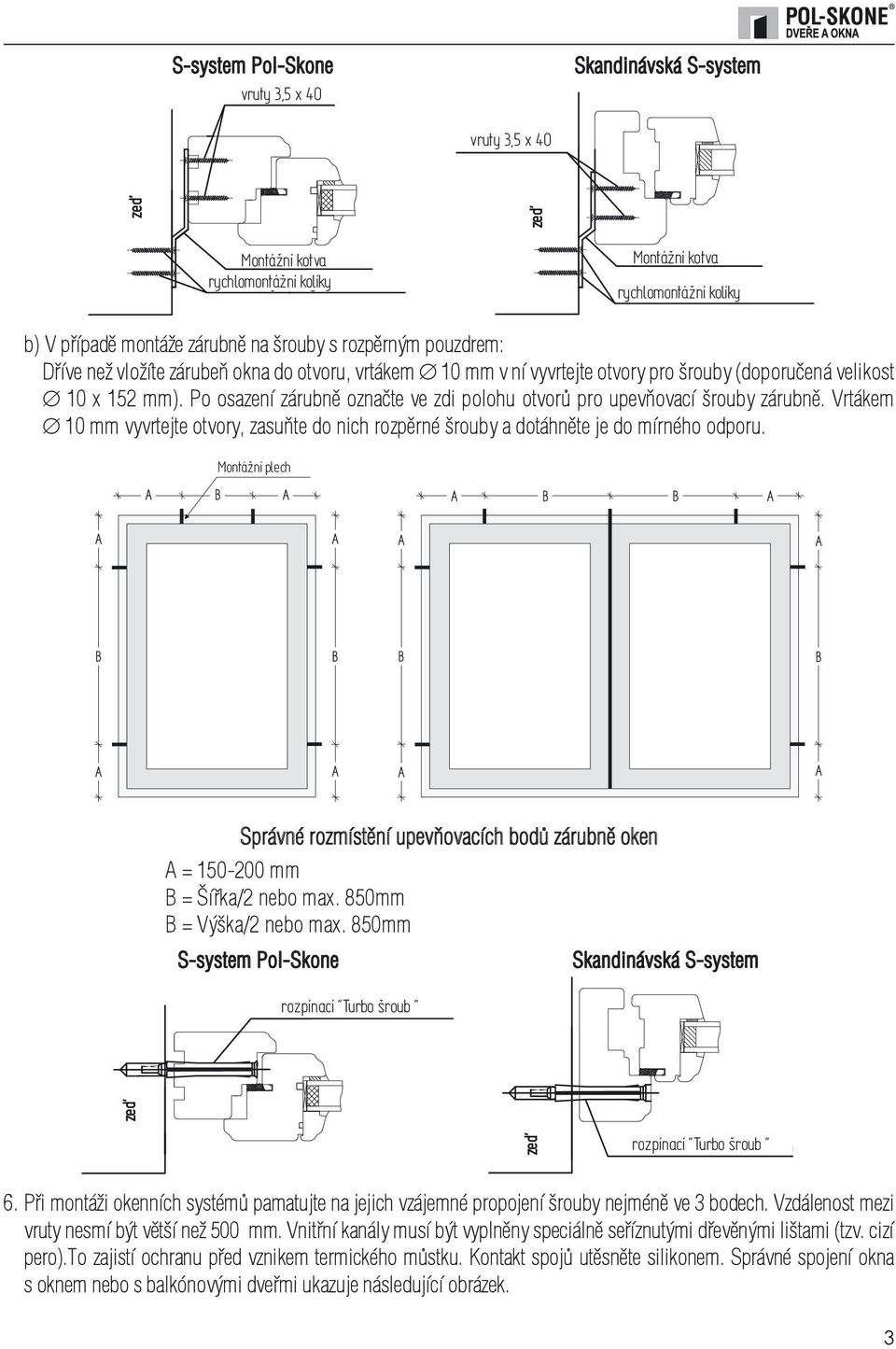

3 S-system Pol-Skone vruty 3,5 40 Skandinávská S-system vruty 3,5 40 zeď b) V případě montáže zárubně na šrouby s rozpěrným pouzdrem: Dříve než vložíte zárubeň okna do otvoru, vrtákem 10 mm v ní vyvrtejte otvory pro šrouby (doporučená velikost mm). Po osazení zárubně označte ve zdi polohu otvorů pro upevňovací šrouby zárubně. Vrtákem 10 mm vyvrtejte otvory, zasuňte do nich rozpěrné šrouby a dotáhněte je do mírného odporu. zeď Montážní kotva rychlomontážní kolíky Montážní plech Správné rozmístění upevňovacích bodů zárubně oken A = mm B = Šířka/2 nebo ma. 850mm B = Výška/2 nebo ma. 850mm S-system Pol-Skone rozpínací Turbo šroub Montážní kotva rychlomontážní kolíky Skandinávská S-system 6. Při montáži okenních systémů pamatujte na jejich vzájemné propojení šrouby nejméně ve 3 bodech. Vzdálenost mezi vruty nesmí být větší než 500 mm. Vnitřní kanály musí být vyplněny speciálně seříznutými dřevěnými lištami (tzv. cizí pero).to zajistí ochranu před vznikem termického můstku. Kontakt spojů utěsněte em. Správné spojení okna s oknem nebo s balkónovými dveřmi ukazuje následující obrázek. zeď zeď rozpínací Turbo šroub 3

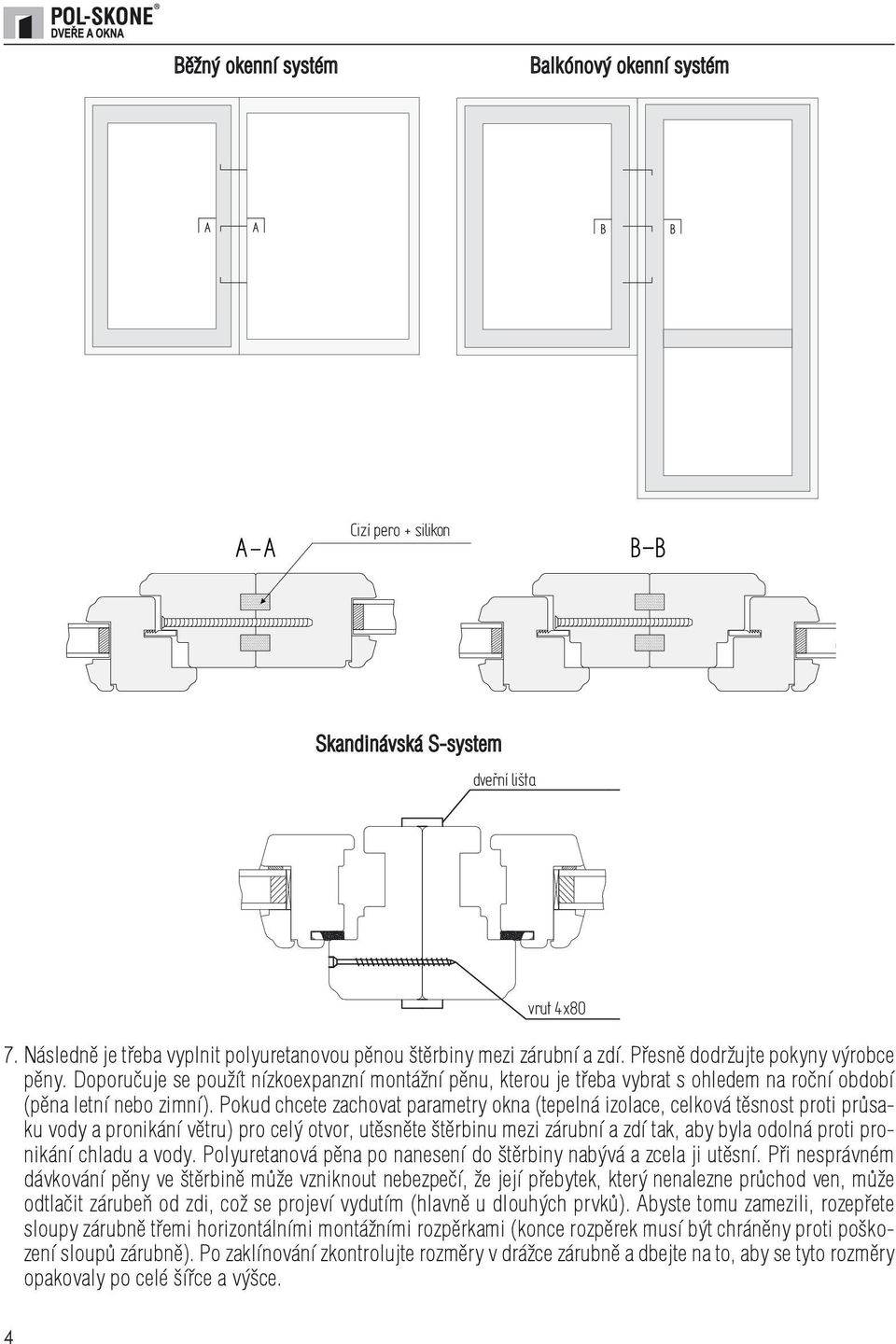

4 Běžný okenní systém Balkónový okenní systém Cizí pero + Skandinávská S-system dveřní lišta vrut Následně je třeba vyplnit polyuretanovou pěnou štěrbiny mezi zárubní a zdí. Přesně dodržujte pokyny výrobce pěny. Doporučuje se použít nízkoepanzní montážní pěnu, kterou je třeba vybrat s ohledem na roční období (pěna letní nebo zimní). Pokud chcete zachovat parametry okna (tepelná izolace, celková těsnost proti průsaku vody a pronikání větru) pro celý otvor, utěsněte štěrbinu mezi zárubní a zdí tak, aby byla odolná proti pronikání chladu a vody. Polyuretanová pěna po nanesení do štěrbiny nabývá a zcela ji utěsní. Při nesprávném dávkování pěny ve štěrbině může vzniknout nebezpečí, že její přebytek, který nenalezne průchod ven, může odtlačit zárubeň od zdi, což se projeví vydutím (hlavně u dlouhých prvků). Abyste tomu zamezili, rozepřete sloupy zárubně třemi horizontálními montážními rozpěrkami (konce rozpěrek musí být chráněny proti poškození sloupů zárubně). Po zaklínování zkontrolujte rozměry v drážce zárubně a dbejte na to, aby se tyto rozměry opakovaly po celé šířce a výšce. 4

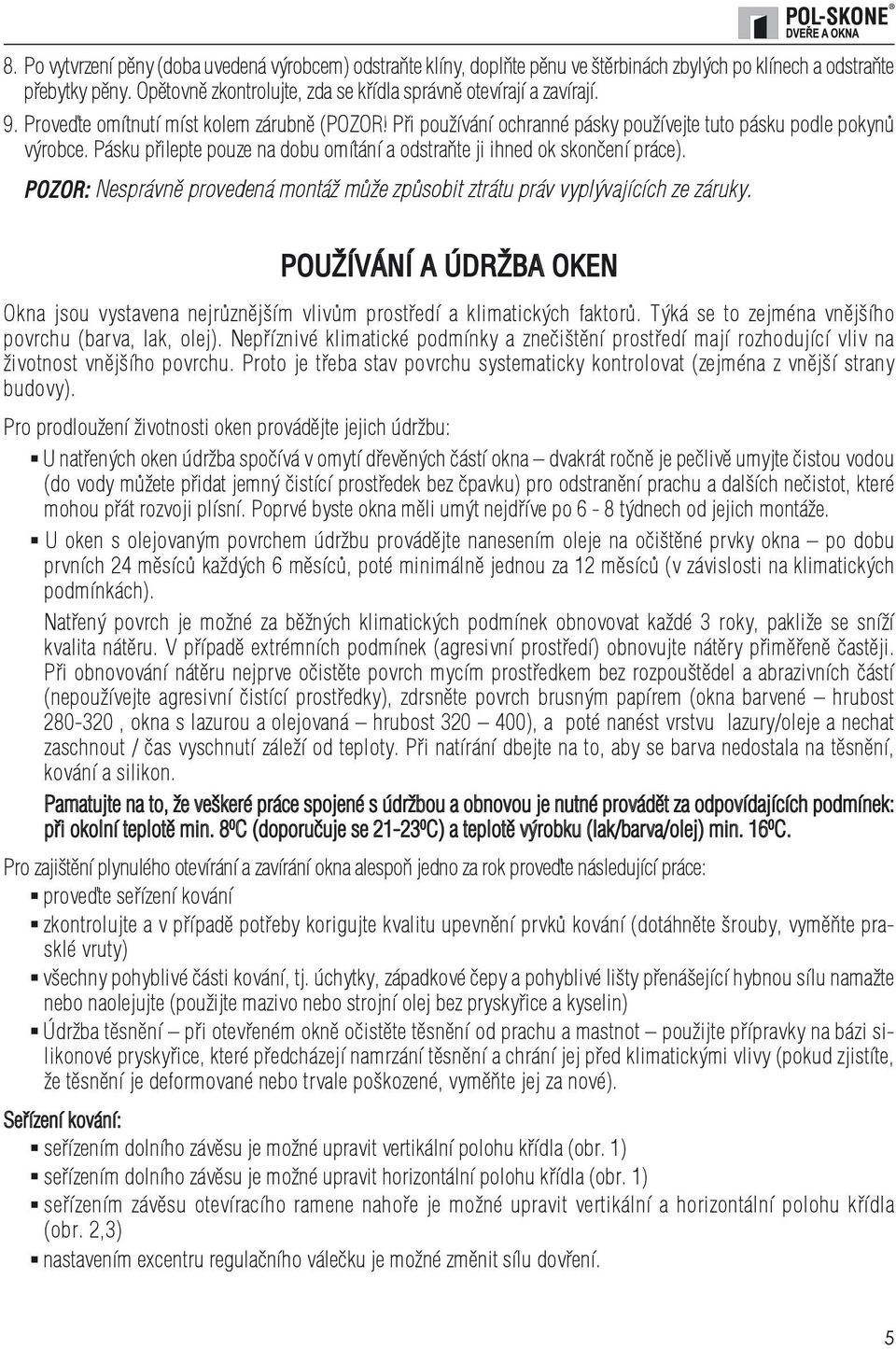

5 8. Po vytvrzení pěny (doba uvedená výrobcem) odstraňte klíny, doplňte pěnu ve štěrbinách zbylých po klínech a odstraňte přebytky pěny. Opětovně zkontrolujte, zda se křídla správně otevírají a zavírají. 9. Proveďte omítnutí míst kolem zárubně (POZOR! Při používání ochranné pásky používejte tuto pásku podle pokynů výrobce. Pásku přilepte pouze na dobu omítání a odstraňte ji ihned ok skončení práce). POZOR: Nesprávně provedená montáž může způsobit ztrátu práv vyplývajících ze záruky. POUŽÍVÁNÍ A ÚDRŽBA OKEN Okna jsou vystavena nejrůznějším vlivům prostředí a klimatických faktorů. Týká se to zejména vnějšího povrchu (barva, lak, olej). Nepříznivé klimatické podmínky a znečištění prostředí mají rozhodující vliv na životnost vnějšího povrchu. Proto je třeba stav povrchu systematicky kontrolovat (zejména z vnější strany budovy). Pro prodloužení životnosti oken provádějte jejich údržbu: U natřených oken údržba spočívá v omytí dřevěných částí okna dvakrát ročně je pečlivě umyjte čistou vodou (do vody můžete přidat jemný čistící prostředek bez čpavku) pro odstranění prachu a dalších nečistot, které mohou přát rozvoji plísní. Poprvé byste okna měli umýt nejdříve po 6-8 týdnech od jejich montáže. U oken s olejovaným povrchem údržbu provádějte nanesením oleje na očištěné prvky okna po dobu prvních 24 měsíců každých 6 měsíců, poté minimálně jednou za 12 měsíců (v závislosti na klimatických podmínkách). Natřený povrch je možné za běžných klimatických podmínek obnovovat každé 3 roky, pakliže se sníží kvalita nátěru. V případě etrémních podmínek (agresivní prostředí) obnovujte nátěry přiměřeně častěji. Při obnovování nátěru nejprve očistěte povrch mycím prostředkem bez rozpouštědel a abrazivních částí (nepoužívejte agresivní čistící prostředky), zdrsněte povrch brusným papírem (okna barvené hrubost , okna s lazurou a olejovaná hrubost ), a poté nanést vrstvu lazury/oleje a nechat zaschnout / čas vyschnutí záleží od teploty. Při natírání dbejte na to, aby se barva nedostala na těsnění, kování a. Pamatujte na to, že veškeré práce spojené s údržbou a obnovou je nutné provádět za odpovídajících podmínek: při okolní teplotě min. 8 0 C (doporučuje se C) a teplotě výrobku (lak/barva/olej) min C. Pro zajištění plynulého otevírání a zavírání okna alespoň jedno za rok proveďte následující práce: proveďte seřízení kování zkontrolujte a v případě potřeby korigujte kvalitu upevnění prvků kování (dotáhněte šrouby, vyměňte prasklé vruty) všechny pohyblivé části kování, tj. úchytky, západkové čepy a pohyblivé lišty přenášející hybnou sílu namažte nebo naolejujte (použijte mazivo nebo strojní olej bez pryskyřice a kyselin) Údržba těsnění při otevřeném okně očistěte těsnění od prachu a mastnot použijte přípravky na bázi ové pryskyřice, které předcházejí namrzání těsnění a chrání jej před klimatickými vlivy (pokud zjistíte, že těsnění je deformované nebo trvale poškozené, vyměňte jej za nové). Seřízení kování: seřízením dolního závěsu je možné upravit vertikální polohu křídla (obr. 1) seřízením dolního závěsu je možné upravit horizontální polohu křídla (obr. 1) seřízením závěsu otevíracího ramene nahoře je možné upravit vertikální a horizontální polohu křídla (obr. 2,3) nastavením ecentru regulačního válečku je možné změnit sílu dovření. 5

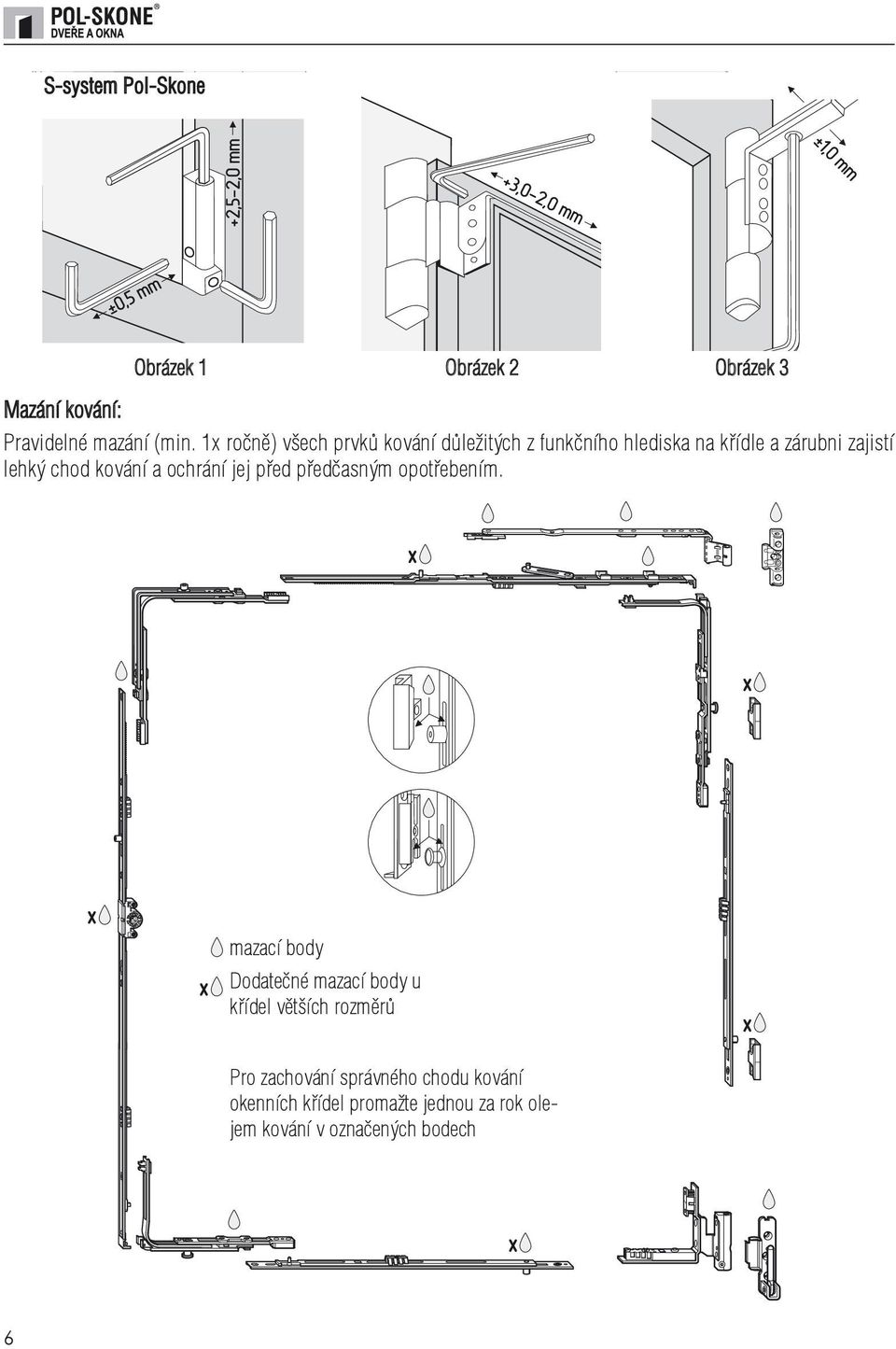

6 S-system Pol-Skone Obrázek 1 Obrázek 2 Obrázek 3 Mazání kování: Pravidelné mazání (min. 1 ročně) všech prvků kování důležitých z funkčního hlediska na křídle a zárubni zajistí lehký chod kování a ochrání jej před předčasným opotřebením. mazací body Dodatečné mazací body u křídel větších rozměrů Pro zachování správného chodu kování okenních křídel promažte jednou za rok olejem kování v označených bodech 6

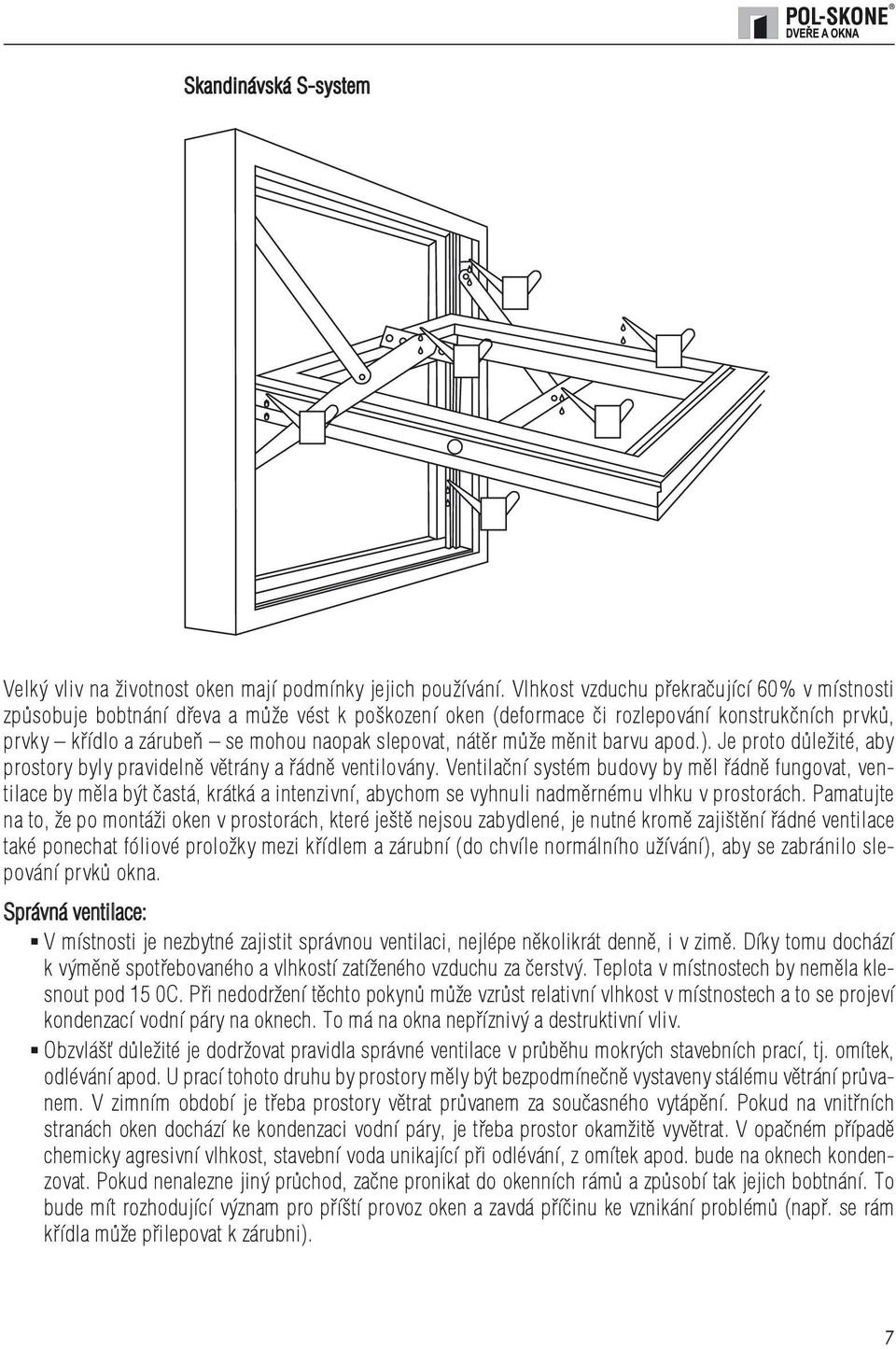

7 Skandinávská S-system Velký vliv na životnost oken mají podmínky jejich používání. Vlhkost vzduchu překračující 60% v místnosti způsobuje bobtnání dřeva a může vést k poškození oken (deformace či rozlepování konstrukčních prvků, prvky křídlo a zárubeň se mohou naopak slepovat, nátěr může měnit barvu apod.). Je proto důležité, aby prostory byly pravidelně větrány a řádně ventilovány. Ventilační systém budovy by měl řádně fungovat, ventilace by měla být častá, krátká a intenzivní, abychom se vyhnuli nadměrnému vlhku v prostorách. Pamatujte na to, že po montáži oken v prostorách, které ještě nejsou zabydlené, je nutné kromě zajištění řádné ventilace také ponechat fóliové proložky mezi křídlem a zárubní (do chvíle normálního užívání), aby se zabránilo slepování prvků okna. Správná ventilace: V místnosti je nezbytné zajistit správnou ventilaci, nejlépe několikrát denně, i v zimě. Díky tomu dochází k výměně spotřebovaného a vlhkostí zatíženého vzduchu za čerstvý. Teplota v místnostech by neměla klesnout pod 15 0C. Při nedodržení těchto pokynů může vzrůst relativní vlhkost v místnostech a to se projeví kondenzací vodní páry na oknech. To má na okna nepříznivý a destruktivní vliv. Obzvlášť důležité je dodržovat pravidla správné ventilace v průběhu mokrých stavebních prací, tj. omítek, odlévání apod. U prací tohoto druhu by prostory měly být bezpodmínečně vystaveny stálému větrání průvanem. V zimním období je třeba prostory větrat průvanem za současného vytápění. Pokud na vnitřních stranách oken dochází ke kondenzaci vodní páry, je třeba prostor okamžitě vyvětrat. V opačném případě chemicky agresivní vlhkost, stavební voda unikající při odlévání, z omítek apod. bude na oknech kondenzovat. Pokud nenalezne jiný průchod, začne pronikat do okenních rámů a způsobí tak jejich bobtnání. To bude mít rozhodující význam pro příští provoz oken a zavdá příčinu ke vznikání problémů (např. se rám křídla může přilepovat k zárubni). 7

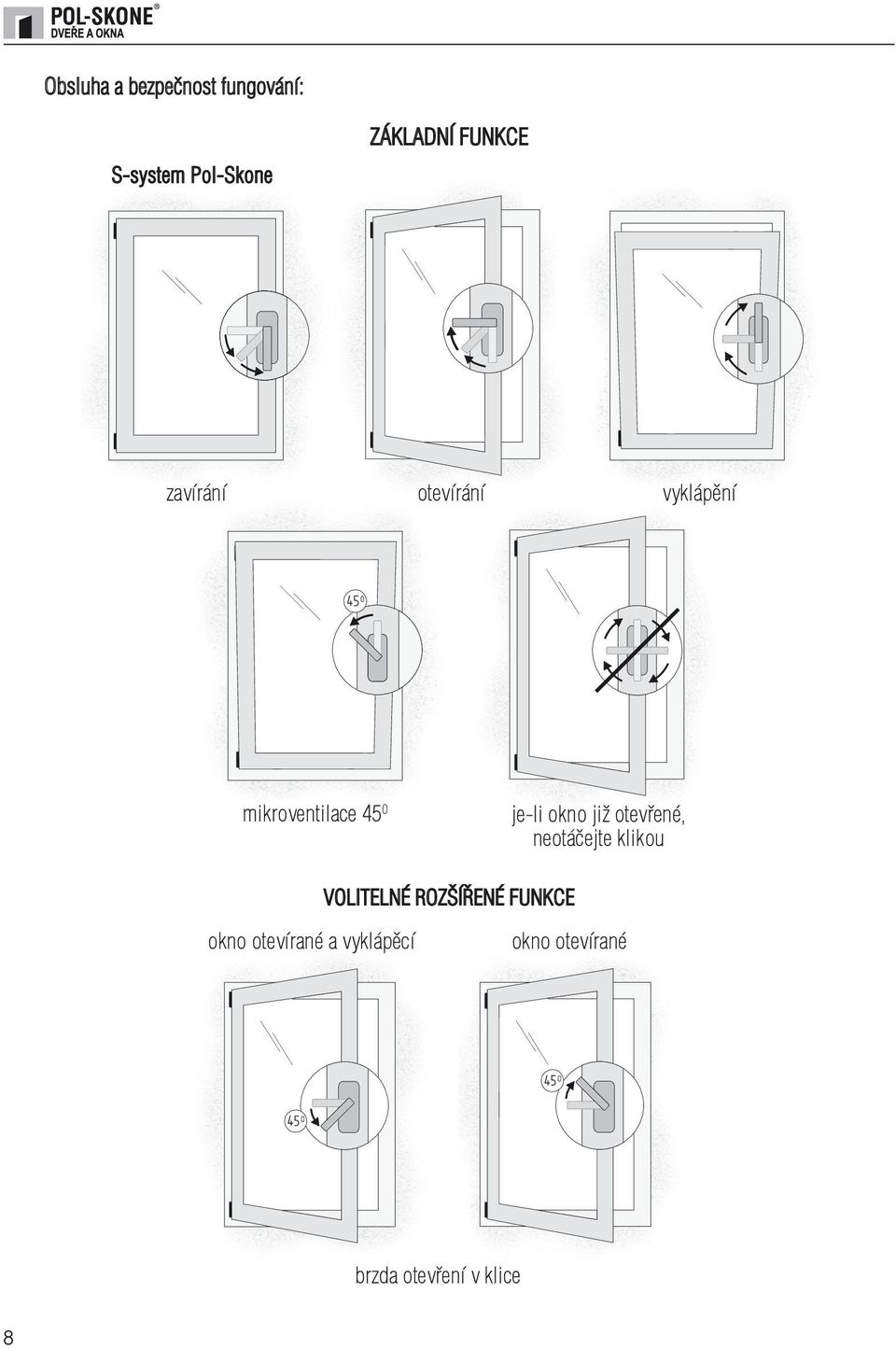

8 Obsluha a bezpečnost fungování: S-system Pol-Skone ZÁKLADNÍ FUNKCE zavírání otevírání vyklápění mikroventilace 45 0 je-li okno již otevřené, neotáčejte klikou VOLITELNÉ ROZŠÍŘENÉ FUNKCE okno otevírané a vyklápěcí okno otevírané brzda otevření v klice 8

9 Pro zachování spolehlivosti a funkčnosti okna po mnoho let a pro zajištění bezpečnosti používání je třeba bezpodmínečně dodržovat následující pokyny. Na okenní křídlo nesmí působit žádná další dodatečná zátěž Nepřitlačujte okenní křídlo k zárubni Mezi křídlo a zárubeň nepokládejte žádné předměty Pokud k oknu mají přístup děti nebo osoby s duševními poruchami, nainstalujte na něj např. kliku se zámkem nebo blokaci proti otevření Za silného větru nenechávejte okno otevřené Pozor! Zavírající se křídlo může způsobit úraz. Při úplném zavírání okna nevkládejte ruku mezi křídlo a zárubeň. Schéma otvírání skandinávských oken PN UNI TOP SWING PN UNI SIDE SWING PN UNI TOP HUNG PN UNI SIDE HUNG I PN UNI SIDE HUNG II 9

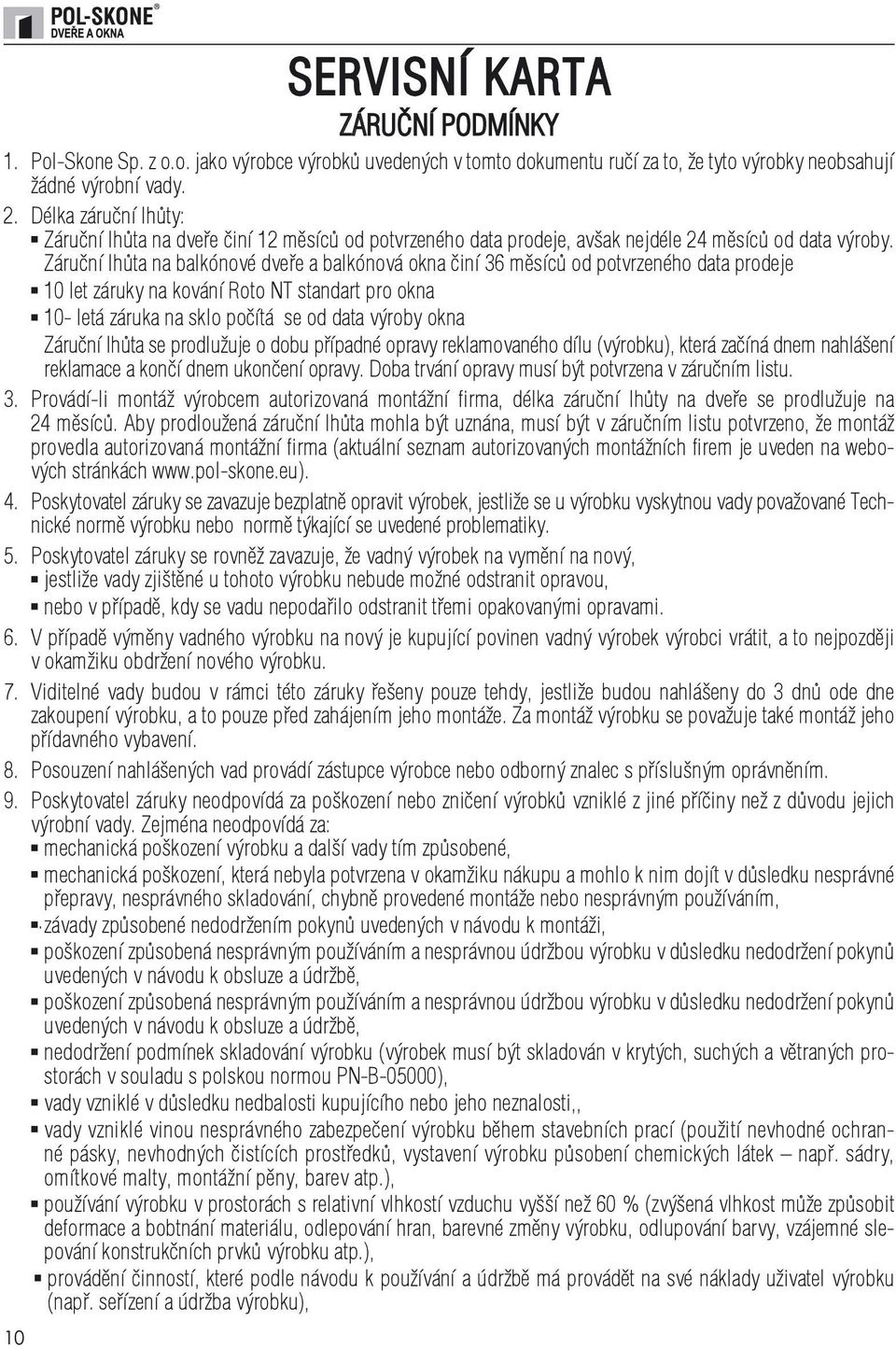

10 SERVISNÍ KARTA ZÁRUČNÍ PODMÍNKY 1. Pol-Skone Sp. z o.o. jako výrobce výrobků uvedených v tomto dokumentu ručí za to, že tyto výrobky neobsahují žádné výrobní vady. 2. Délka záruční lhůty: Záruční lhůta na dveře činí 12 měsíců od potvrzeného data prodeje, avšak nejdéle 24 měsíců od data výroby. Záruční lhůta na balkónové dveře a balkónová okna činí 36 měsíců od potvrzeného data prodeje 10 let záruky na kování Roto NT standart pro okna 10- letá záruka na sklo počítá se od data výroby okna Záruční lhůta se prodlužuje o dobu případné opravy reklamovaného dílu (výrobku), která začíná dnem nahlášení reklamace a končí dnem ukončení opravy. Doba trvání opravy musí být potvrzena v záručním listu. 3. Provádí-li montáž výrobcem autorizovaná montážní firma, délka záruční lhůty na dveře se prodlužuje na 24 měsíců. Aby prodloužená záruční lhůta mohla být uznána, musí být v záručním listu potvrzeno, že montáž provedla autorizovaná montážní firma (aktuální seznam autorizovaných montážních firem je uveden na webových stránkách 4. Poskytovatel záruky se zavazuje bezplatně opravit výrobek, jestliže se u výrobku vyskytnou vady považované Technické normě výrobku nebo normě týkající se uvedené problematiky. 5. Poskytovatel záruky se rovněž zavazuje, že vadný výrobek na vymění na nový, jestliže vady zjištěné u tohoto výrobku nebude možné odstranit opravou, nebo v případě, kdy se vadu nepodařilo odstranit třemi opakovanými opravami. 6. V případě výměny vadného výrobku na nový je kupující povinen vadný výrobek výrobci vrátit, a to nejpozději v okamžiku obdržení nového výrobku. 7. Viditelné vady budou v rámci této záruky řešeny pouze tehdy, jestliže budou nahlášeny do 3 dnů ode dne zakoupení výrobku, a to pouze před zahájením jeho montáže. Za montáž výrobku se považuje také montáž jeho přídavného vybavení. 8. Posouzení nahlášených vad provádí zástupce výrobce nebo odborný znalec s příslušným oprávněním. 9. Poskytovatel záruky neodpovídá za poškození nebo zničení výrobků vzniklé z jiné příčiny než z důvodu jejich výrobní vady. Zejména neodpovídá za: mechanická poškození výrobku a další vady tím způsobené, mechanická poškození, která nebyla potvrzena v okamžiku nákupu a mohlo k nim dojít v důsledku nesprávné přepravy, nesprávného skladování, chybně provedené montáže nebo nesprávným používáním, závady způsobené nedodržením pokynů uvedených v návodu k montáži, poškození způsobená nesprávným používáním a nesprávnou údržbou výrobku v důsledku nedodržení pokynů uvedených v návodu k obsluze a údržbě, poškození způsobená nesprávným používáním a nesprávnou údržbou výrobku v důsledku nedodržení pokynů uvedených v návodu k obsluze a údržbě, nedodržení podmínek skladování výrobku (výrobek musí být skladován v krytých, suchých a větraných prostorách v souladu s polskou normou PN-B-05000), vady vzniklé v důsledku nedbalosti kupujícího nebo jeho neznalosti,, vady vzniklé vinou nesprávného zabezpečení výrobku během stavebních prací (použití nevhodné ochranné pásky, nevhodných čistících prostředků, vystavení výrobku působení chemických látek např. sádry, omítkové malty, montážní pěny, barev atp.), používání výrobku v prostorách s relativní vlhkostí vzduchu vyšší než 60 % (zvýšená vlhkost může způsobit deformace a bobtnání materiálu, odlepování hran, barevné změny výrobku, odlupování barvy, vzájemné slepování konstrukčních prvků výrobku atp.), provádění činností, které podle návodu k používání a údržbě má provádět na své náklady uživatel výrobku (např. seřízení a údržba výrobku), 10

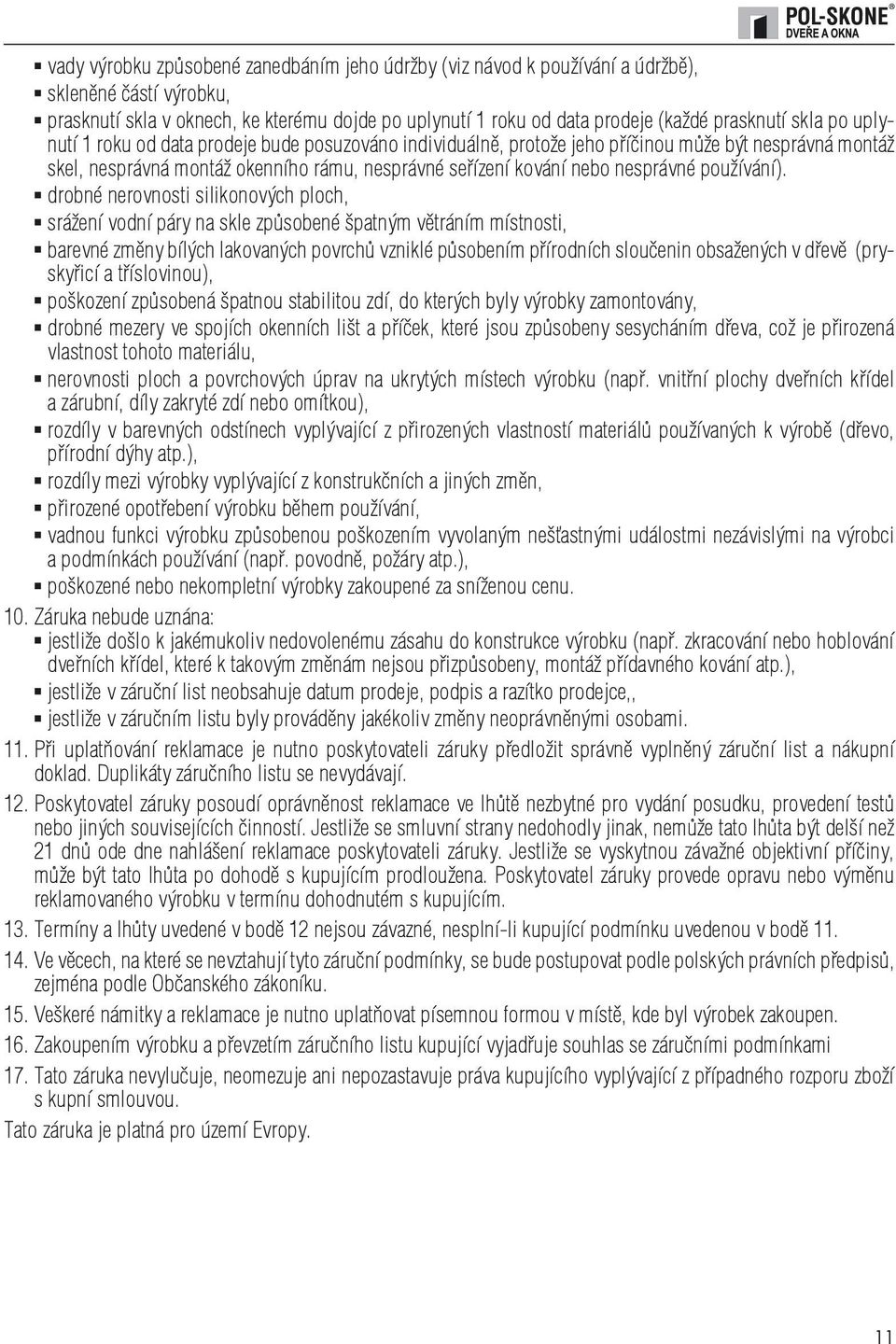

11 vady výrobku způsobené zanedbáním jeho údržby (viz návod k používání a údržbě), skleněné částí výrobku, prasknutí skla v oknech, ke kterému dojde po uplynutí 1 roku od data prodeje (každé prasknutí skla po uplynutí 1 roku od data prodeje bude posuzováno individuálně, protože jeho příčinou může být nesprávná montáž skel, nesprávná montáž okenního rámu, nesprávné seřízení kování nebo nesprávné používání). drobné nerovnosti ových ploch, srážení vodní páry na skle způsobené špatným větráním místnosti, barevné změny bílých lakovaných povrchů vzniklé působením přírodních sloučenin obsažených v dřevě (pryskyřicí a tříslovinou), poškození způsobená špatnou stabilitou zdí, do kterých byly výrobky zamontovány, drobné mezery ve spojích okenních lišt a příček, které jsou způsobeny sesycháním dřeva, což je přirozená vlastnost tohoto materiálu, nerovnosti ploch a povrchových úprav na ukrytých místech výrobku (např. vnitřní plochy dveřních křídel a zárubní, díly zakryté zdí nebo omítkou), rozdíly v barevných odstínech vyplývající z přirozených vlastností materiálů používaných k výrobě (dřevo, přírodní dýhy atp.), rozdíly mezi výrobky vyplývající z konstrukčních a jiných změn, přirozené opotřebení výrobku během používání, vadnou funkci výrobku způsobenou poškozením vyvolaným nešťastnými událostmi nezávislými na výrobci a podmínkách používání (např. povodně, požáry atp.), poškozené nebo nekompletní výrobky zakoupené za sníženou cenu. 10. Záruka nebude uznána: jestliže došlo k jakémukoliv nedovolenému zásahu do konstrukce výrobku (např. zkracování nebo hoblování dveřních křídel, které k takovým změnám nejsou přizpůsobeny, montáž přídavného kování atp.), jestliže v záruční list neobsahuje datum prodeje, podpis a razítko prodejce,, jestliže v záručním listu byly prováděny jakékoliv změny neoprávněnými osobami. 11. Při uplatňování reklamace je nutno poskytovateli záruky předložit správně vyplněný záruční list a nákupní doklad. Duplikáty záručního listu se nevydávají. 12. Poskytovatel záruky posoudí oprávněnost reklamace ve lhůtě nezbytné pro vydání posudku, provedení testů nebo jiných souvisejících činností. Jestliže se smluvní strany nedohodly jinak, nemůže tato lhůta být delší než 21 dnů ode dne nahlášení reklamace poskytovateli záruky. Jestliže se vyskytnou závažné objektivní příčiny, může být tato lhůta po dohodě s kupujícím prodloužena. Poskytovatel záruky provede opravu nebo výměnu reklamovaného výrobku v termínu dohodnutém s kupujícím. 13. Termíny a lhůty uvedené v bodě 12 nejsou závazné, nesplní-li kupující podmínku uvedenou v bodě Ve věcech, na které se nevztahují tyto záruční podmínky, se bude postupovat podle polských právních předpisů, zejména podle Občanského zákoníku. 15. Veškeré námitky a reklamace je nutno uplatňovat písemnou formou v místě, kde byl výrobek zakoupen. 16. Zakoupením výrobku a převzetím záručního listu kupující vyjadřuje souhlas se záručními podmínkami 17. Tato záruka nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z případného rozporu zboží s kupní smlouvou. Tato záruka je platná pro území Evropy. 11

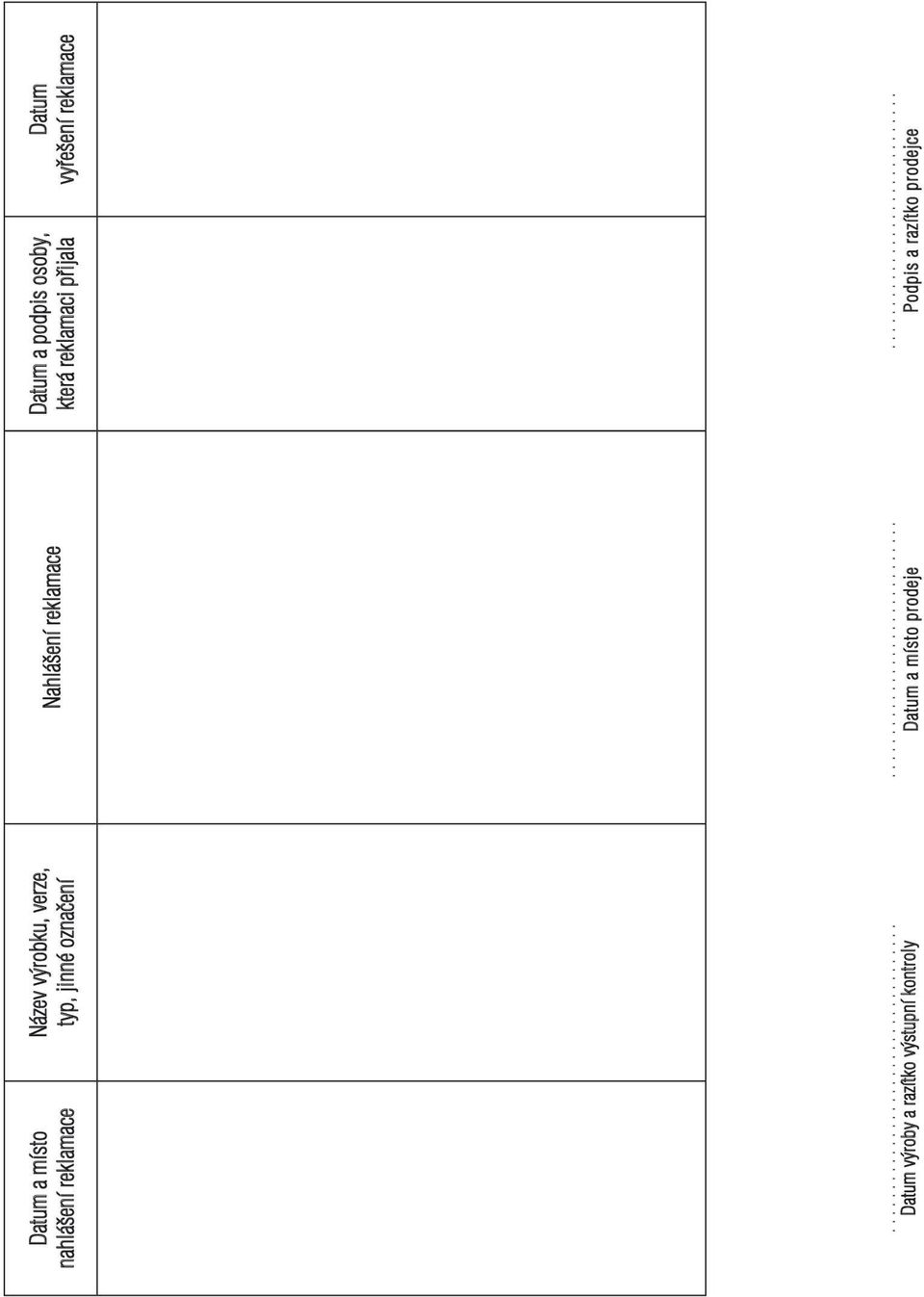

12 Datum a místo nahlášení reklamace Název výrobku, verze, typ, jinné označení Nahlášení reklamace Datum a podpis osoby, která reklamaci přijala Datum vyřešení reklamace Datum výroby a razítko výstupní kontroly Datum a místo prodeje Podpis a razítko prodejce
